钢结构制造质量控制计划
钢结构质量计划方案
钢结构质量计划方案Title: Steel Structure Quality Plan SchemeThe quality of the steel structure is of utmost importance in construction projects.It ensures the safety, durability, and functionality of the structure.Therefore, a comprehensive quality plan scheme must be established to maintain high standards.钢结构的质量在建筑项目中至关重要。
它确保了结构的安全性、耐久性和功能性。
因此，必须制定全面的质量计划方案，以保持高标准。
Firstly, raw material selection is crucial.Only high-quality steel materials should be used to ensure the strength and durability of the structure.The selection should be based on the project requirements and relevant standards.首先，原材料的选择至关重要。
应使用高质量钢材，以确保结构的强度和耐久性。
选择应基于项目要求和相关规定。
Secondly, proper fabrication techniques should be employed.The steel components should be cut, shaped, and welded accurately to ensure proper fit and structural integrity.Skilled workers and advanced equipment are essential for this process.其次，应采用适当的制造技术。
钢结构质量控制要点
钢结构质量控制要点引言概述：钢结构作为一种重要的建筑结构形式，具有高强度、轻质化和可重复利用等优势，广泛应用于各种建筑和工程项目中。
然而，为了确保钢结构的安全性和可靠性，质量控制是至关重要的。
本文将介绍钢结构质量控制的五个要点。
一、材料质量控制1.1 原材料选择：钢结构的质量控制始于材料的选择。
应严格按照设计要求，选择符合标准的合格钢材，包括钢板、钢管、焊材等。
1.2 材料检验：在材料进场前，应进行严格的检验，包括外观质量、尺寸、化学成分和力学性能等方面的检测，确保材料符合要求。
1.3 材料存储：合格的钢材应妥善存放，避免受潮、受热、受损等情况，以确保在施工过程中材料的质量不受影响。
二、焊接质量控制2.1 焊工资质：焊接是钢结构连接的重要环节，焊工应具备相应的资质和经验，熟悉焊接工艺规程，确保焊接质量。
2.2 焊接设备：选择适当的焊接设备，确保焊接电流、电压、速度等参数符合要求，避免焊接缺陷的产生。
2.3 焊接检验：进行焊接接头的非破坏性和破坏性检测，如X射线检测、超声波检测、拉力试验等，确保焊接质量符合标准。
三、构件制作质量控制3.1 加工精度：钢结构构件的加工精度对整体结构的质量和稳定性有重要影响。
应严格控制构件的尺寸、平直度、垂直度等加工精度。
3.2 焊缝处理：构件焊接完成后，应进行焊缝的处理，包括除锈、打磨、防腐等工艺，确保焊缝的质量和耐久性。
3.3 构件拼装：在构件的拼装过程中，应严格按照设计要求进行，确保构件的连接牢固、位置准确，避免出现偏差和变形。
四、安全质量控制4.1 施工安全：钢结构施工过程中，应严格遵守相关的安全规范和操作规程，确保施工人员的人身安全和财产安全。
4.2 健全管理制度：建立健全的质量管理制度，包括施工组织设计、质量控制计划、验收标准等，确保施工质量的可控性和可追溯性。
4.3 监督检查：对钢结构施工过程进行监督检查，及时发现和纠正施工中存在的问题，确保施工质量符合要求。
钢结构制作质量及保证措施
【1】钢结构制作质量及保证措施【1.1】质量管理概述本公司保证产品的制造质量符合有关的法规、规范、标准和合同的要求。
在产品制作过程中，严格执行质量体系文件。
对本工程钢结构工程进行全方位的质量控制，系统管理，确保工程质量目标圆满完成，为业主提供优质的产品。
针对该工程本标段特点制定专项的制作方案和质量计划严格执行，并按质量工序管理制度对产品质量进行过程管控，工序管理包括下料工序、组装工序、焊接工序、半成品工序、成品工序，工序间实行零缺陷交接，并对每道工序产品进行首件验收。
【1.2】质量管理组织机构为保证“本工程钢结构工程项目”质量目标圆满完成，就必须建立一个完善、高效的项目管理组织机构。
以经验丰富的项目经理为首，配置专业技术过硬的技术人员作为质检员，共同组成质量管理组织架构，从而确保全过程高质量的完成本工程本标段。
质量管理组织机构图如下图所示：【1.3】构件制作质量保证措施【1.3.1】质量控制思路按工艺规程内容，每道工序后都有检验工序，即制作过程中的自检、互检以及交接检，制作过程中，各工序必须对本工序的半成品的产品质量进行检查，合格后方可流转下道工序，同时，下道工序对上道工序的半成品进行复检，合格后接收，否则，退回上道工序，由上道工序负责进行返修。
每道工序均进行首检验收，验收合格后才能进行批量加工。
产品制作过程中，由质量管理部进行产品制作质量的巡检，成品构件制作完毕后，由质量管理部进行成品终检。
质量控制要点如下：【1.3.2】质量计划的制定与交底质量计划中除了工程概况和构件、原材等内容的介绍以外，对工程重难点构件的质量分析与监控是质量控制中一个极其重要的环节。
由专职质量管理人员对制作车间进行交底。
【1.3.3】质量要素控制（1）施工图纸方面(2)工艺方案、工艺文件及工序质量标准控制方面工艺方案和工艺文件编制原则是：实现设计者的设计思想，保证制造工艺过程的优化可行，控制产品质量达标。
为了保证本标段制造的工序质量和检验质量，须编制各工序详尽的作业及检验指导书和各工序质量标准。
钢结构加工质量控制
钢结构加工质量控制一、引言随着我国经济的快速发展，钢结构在建筑、桥梁、船舶等领域的应用越来越广泛。
钢结构具有重量轻、强度高、抗震性好、施工速度快等优点，因此受到了广大用户的青睐。
然而，在钢结构加工过程中，质量控制是保证钢结构产品质量的关键环节。
本文将从钢结构加工的质量要求、质量控制内容、质量控制方法等方面进行详细阐述，以期为钢结构加工企业及相关从业人员提供参考。
二、钢结构加工质量要求1. 材料要求（1）钢材：应选用符合国家标准的优质钢材，具有相应的质量证明书。
钢材表面应干净、无锈蚀、油污等缺陷。
（2）焊接材料：应根据钢材的化学成分、力学性能及焊接方法选择合适的焊接材料。
（3）高强度螺栓：应选用符合国家标准的高强度螺栓，具有相应的质量证明书。
2. 加工尺寸要求（1）构件尺寸：应符合设计图纸和规范要求，尺寸误差应在允许范围内。
（2）焊接缝尺寸：焊接缝应符合设计要求和规范规定，焊缝高度、宽度、长度等尺寸应满足要求。
（3）高强度螺栓孔径：应符合设计要求，孔径误差应在允许范围内。
3. 结构性能要求（1）强度：钢结构构件应具有足够的强度，满足设计要求。
（2）刚度：钢结构构件应具有足够的刚度，防止在施工和使用过程中产生过大变形。
（3）稳定性：钢结构构件应具有足够的稳定性，防止在施工和使用过程中发生失稳现象。
三、钢结构加工质量控制内容1. 材料质量控制（1）材料采购：根据设计要求和规范，选择具有相应资质的供应商，采购合格的钢材、焊接材料和高强度螺栓。
（2）材料验收：对采购的材料进行验收，检查材料质量证明书、标识等，确保材料符合要求。
（3）材料储存：合理存放材料，防止材料受潮、锈蚀等影响质量。
2. 加工过程质量控制（1）下料：根据设计图纸和规范要求，对钢材进行下料，确保尺寸准确。
（2）焊接：选择合适的焊接方法、焊接材料，确保焊接质量。
（3）高强度螺栓连接：按照设计要求和规范，进行高强度螺栓连接，确保连接质量。
（4）构件矫正：对加工过程中产生的变形进行矫正，确保构件尺寸符合要求。
钢结构质量方案

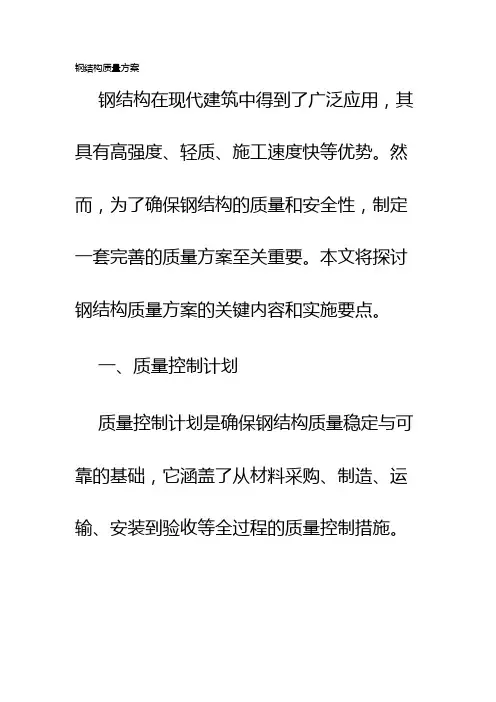

钢结构质量方案钢结构在现代建筑中得到了广泛应用，其具有高强度、轻质、施工速度快等优势。
然而，为了确保钢结构的质量和安全性，制定一套完善的质量方案至关重要。
本文将探讨钢结构质量方案的关键内容和实施要点。
一、质量控制计划质量控制计划是确保钢结构质量稳定与可靠的基础，它涵盖了从材料采购、制造、运输、安装到验收等全过程的质量控制措施。
在制定质量控制计划时，需要考虑以下几个方面：1. 材料质量控制：- 严格按照设计要求采购钢材，并对材料进行必要的质量检测；- 采用合格的焊接材料，并确保焊接工艺符合标准要求；- 针对特殊需求，进行材料的特殊检测和认证。
2. 制造过程质量控制：- 制定并执行符合国家标准和行业规范的制造工艺；- 在整个制造过程中，严格执行质量控制流程，确保材料的加工质量达到标准要求；- 针对焊接工艺，进行焊缝质量的检测和评定。
3. 运输和安装质量控制：- 对于长距离运输的钢构件，采取适当的包装和固定措施，防止损坏；- 运输和安装过程中，严格按照施工图纸和安全规范要求进行操作，确保安装质量达标。
4. 验收标准：- 制定科学合理的验收标准，包括结构尺寸、焊缝质量、材料质量以及各项物理性能的要求；- 严格按照验收标准进行验收，确保钢结构达到设计要求。
二、质量控制流程建立一套科学合理的质量控制流程是实施钢结构质量方案的关键。
下面是一种常见的质量控制流程：1. 设计阶段：- 设计院根据结构类型和使用要求，制定相应的设计方案，并进行系统的计算和确认；- 设计方案需要经过相应的审查和评审，确保设计符合国家和行业标准。
2. 生产准备：- 确定钢结构生产的加工工艺和制造工艺；- 制定材料采购计划，保证材料的质量和及时供应。
3. 生产过程：- 严格按照工艺要求进行材料加工和焊接工艺；- 对每个加工环节进行质量检查和评定。
4. 运输和安装：- 对于过长或过大的构件，采取合理的分段运输和安装措施；- 运输和安装过程中，加强监督和质量控制，确保构件安装正确、精确。
钢结构工程质量控制实施细则
钢结构工程质量控制实施细则
钢结构工程是一项关键的建筑工程，对其质量的控制至关重要。
为了确保钢结构工程的安全、稳定和可靠，制定了以下实施细则。
1. 质量控制目标
确保钢结构工程的设计、施工和材料符合相关法律法规和标准，同时满足工程的安全性、稳定性和耐久性要求。
2. 设计阶段控制措施
- 确保设计符合国家和行业相关标准的要求，包括钢结构设计
规范、抗震设计规范等。
- 对设计文件进行审核，确保设计计算和绘图无误。
- 设计过程中进行实地勘察，确认设计方案适应实际情况。
3. 施工阶段控制措施
- 验证施工单位的资质和经验，确保具备钢结构施工的条件。
- 对施工图纸进行审核，确保施工图纸与设计符合，不存在差异。
- 建立质量检查、质量控制和质量记录制度，确保施工过程中的质量可控。
- 加强施工工人的技术培训和安全教育，提高施工操作的质量和安全性。
4. 材料控制措施
- 按照国家和行业标准对钢材进行选用，包括钢材的牌号、化学成分等技术要求。
- 对进场的钢材进行检验和验收，确保质量合格。
- 对钢材进行标识和分类管理，确保跟踪和追溯能力。
5. 质量验收措施
- 根据设计文件和施工要求进行钢结构工程的质量验收。
- 对施工质量进行抽查和全面检查，发现问题及时整改。
- 建立质量档案，保存各项质量检验和验收记录。
以上是钢结构工程质量控制实施细则的主要内容，通过严格执行这些措施，能够提高钢结构工程的质量，保证工程的安全和可靠性。
请各相关方严格按照实施细则进行操作。
钢结构工程质量控制要点
钢结构工程质量控制要点钢结构工程质量控制要点一、质量控制概述钢结构工程质量控制是确保钢结构工程施工质量的重要环节，能够有效提高工程的安全性和可靠性。
本文主要介绍钢结构工程质量控制的要点，包括设计、材料、施工和验收等方面。
以下是钢结构工程质量控制的具体要点。
二、设计质量控制要点1. 设计前的准备工作：了解工程的具体要求、环境条件和使用功能，制定相应的设计方案。
2. 结构计算：进行详细而准确的结构计算，包括承载力计算、抗震性能计算等。
3. 结构材料选择：根据设计要求和使用环境选择合适的结构材料，并进行材料检测和认证。
4. 结构连接方式：选用适当的连接方式，并对连接进行强度和可靠性计算。
5. 定位、布置和间距：合理安排构件的定位和布置，并控制构件间距的准确性。
三、材料质量控制要点1. 钢材选择：选用合格的钢材，根据设计要求检测钢材的化学成份和力学性能。
2. 钢材贮存：钢材应存放在干燥通风的环境中，避免受潮和腐蚀。
3. 板材切割：对钢板进行切割前，应检查钢板是否有裂纹、气泡等缺陷。
4. 焊接材料：使用符合标准要求的焊材，并进行焊接材料的批次检验。
5. 防腐涂装：进行涂装前，应对基材表面进行处理，确保防腐涂层的附着力和耐久性。
四、施工质量控制要点1. 构件制作：根据施工图纸和质量控制计划，进行构件的加工和制作。
2. 焊缝质量控制：确保焊缝的质量符合设计要求，包括焊接工艺、焊接参数以及焊接工人的技术水平等。
3. 构件安装：进行构件的安装前，应清理安装面、检查构件尺寸是否符合要求。
4. 技术要求和操作规程：统一操作规程，并对施工工人进行技术培训和操作指导。
5. 施工过程监控：在施工过程中进行监控，及时发现和纠正质量问题。
五、验收质量控制要点1. 验收前的准备工作：确认施工图纸的符合性，检查工程的完整性和安全性。
2. 规范要求：根据相关规范和标准，进行工程的质量验收。
3. 材料检验：对结构材料进行化学成份、力学性能、表面质量等检验。
钢结构工程专项质量保证体系及措施(图表齐全)
钢结构工程专项质量保证体系及措施一、工程质量目标严格贯彻执行国务院第279号令《建设工程质量管理条例》、《工程建设标准强制性条文》和建设部第81号令《实施工程建设强制性标准监督规定》，工程严格按照施工规范、操作规程施工，接受发包方、总包方、监理和质量监督站管理，工程质量达到如下标准：钢结构工程质量目标质量等级：合格质量奖项：确保鲁班奖，争取詹天佑奖工程过程质量目标1 进场材料、成品、半成品合格率100%，检查验收率100%；2进场原材料检验与试验率100%，按规定时间检验、试验率100%，准确率100%；3计量、检测、试验等设备、器具的送检、检定率和合格率100%；4 分部、分项、检验批质量检验、评定、报验合格率100%；5各项施工记录、工程技术资料等按部位、施工进度收集及时、准确、完整、归档率、合格率100%；6 专业人员持证上岗率100%为了真正达到上述目标，我们决不停留在口号上，我们除认真执行相关的质量控制体系外，还制定严谨的、切实可行的各种企业质量体系和质量控制措施，确保各项目标的实现。
二、工程质量承诺达到招标文件要求的标准。
在施工过程中，认真执行国家和地方政府的有关法规，有效运行我集团公司的质量管理体系和程序文件。
按总包及监理单位审批的施工组织设计，精心组织，精心施工。
组织强干的项目班子，精良的施工队伍，打造出建筑精品。
三、质量控制的总体思路3.1 全面按照ISO9001-2000质保体系规范管理序号按照ISO9001-2000质保体系规范管理要求1 按照ISO9001-2000标准确定的本项目的质量方针和质量目标，及时编制质量计划，确定质量检验项目和质量控制点。
2 建立以项目经理为主的质保体系，确保各要素处于受控状态。
3 制定质量管理制度，奖罚分明，对不遵守操作规程、违反质量规定的行为要批评教育，对造成质量事故者给予处罚。
4 严格遵循现行的施工验收规范和质量标准、施工图纸及设计说明、设备厂商提供的安装要领书等有关标准。
