电气工程实验资料—完整版
电气工程实验资料
实验一：绘制电气主接线
（一）实验目的
1、熟悉电气主接线基本类型及其结构；
2、熟悉电气主接线的基本绘制；
3、熟悉实际电气主接线与电气主接线图的关系。
（二）实验内容
1、根据模型绘制10千伏（10KV）室内主接线图；
2、根据模型绘制110千伏（110KV）室外主接线图；
3、根据模型绘制300MW火电厂变电站主接线图；
4、图形符号(见附录)
（三）思考题
1、主接线上的母联断路器的作用是什么？?
2、你所绘制的主接线图上哪些断路器是母联断路器？
3、请说明其中一个母联断路器的工作过程？
4、以你所绘制的主接线图，请说明其中一进线，一出线的工作过程。
附录：
图形 名称
隔离开关
字母
断 路 器 电压互感器 电 容 母 线
导 线
变 压 器
保 险
电 抗 器 QF
TV
TA
C L
W
F
T RN
DK
QS
实验二：一机—无穷大系统稳态运行方式实验
一、实验目的
1．了解和掌握对称稳定情况下，简单系统的各种运行方式；
2．了解和掌握调节电力系统稳态运行参数的方法；
3．分析、比较电力系统运行参数的数值变化的原因。
二、原理与说明
电力系统稳态运行分析，除了包含许多理论概念之外，还有一些重要的“数值概念”。
是用于判断运行报表或监视控制系统测量值是否正确的参数依据。
因此，除了通过结合实际的问题，让学生掌握此类“数值概念”外，实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。
实验用一次系统接线图如图1所示。
图1 一次系统接线图
本实验系统是一种物理模型。
原动机采用直流电动机来模拟，当然，它们的特性与大型原动机是不相似的。
原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。
实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似，但也可以看成是一种具有特殊参数的电力系统的发电机。
发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。
实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。
“无穷大”母线就直接用实验室的交流电源，因为它是由实际电力系统供电的，因此，它基本上符合“无穷大”母线的条件。
为了进行测量，实验台设置了测量系统，以测量各种电量（电流、电压、功率、频率）。
为了测量发电机转子与系统的相对位置角（功率角），在发电机轴上装设了闪光测角装置。
三、实验项目和方法
1.单机运行实验
（1）、实验台状态设置
选【同期方式】为“OFF”；选【励磁方式】为“微机它励”；选【微机励磁调节器】上的
“恒U”（灯亮为选通）；选【微机调速器】上的“微机自动”（灯亮为选通）；合【系统开关】
和【QF1】、【QF3】、【QF5】线路开关，形成单回线供电状态
(2)、启机
合【原动机开关】；按【微机调速器】上的“停机/开机”（开机灯亮），使原动机自动启机，带动发电机转子转动（额定转速1500r/分、额定频率50HZ）
（3）、建压
合【励磁开关】发电机可自动升压到额定电压380V
（4）、调速实验：按【微机调速器】上的“增速/减速”，观察、记录表1
（5）、调压实验：按【微机励磁调节器】上的“增磁/减磁”，观察、记录表1
以上（2）、（3）、（4）、（5）步骤也称为启机、建压步骤。
2.单回路稳态运行实验
（1）、承接1.的启机、建压
（2）、同期（并网）操作
当频率为HZ＝50HZ，机端电压为U F＝380V后，【同期方式】开关选“手动”，观察【同期
表】上的“Hz、V、S”情况，同时满足三个条件时（ΔHZ=0,ΔV=0,ΔS 0)，进行并网操
作，即合【发电机开关】，使发电机与系统连接在一起。
并网完毕后，注意将【同期方式】
开关选回“OFF”。
（3）、调速实验：按【微机调速器】上的“增速/减速”，观察、记录表2
（4）、调压实验：按【微机励磁调节器】上的“增磁/减磁”，观察、记录表2
（5）、解列操作
将有功、无功降为零，然后跳【发电机开关】，使发电机与系统断开联系，即为解列操作
3．双回路运行实验
（1）、开关状态设置
将单回线路改成双回路运行，即合【系统开关】和【QF1】、【QF2】、【QF3】、【QF4】、【QF5】、
【QF6】线路开关
（2）、启机、建压：承接1.的启机、建压
（3）、同期：（见2.－（2））
（4）、调速实验：按【微机调速器】上的“增速/减速”，观察、记录表3
（5）、调压实验：按【微机励磁调节器】上的“增磁/减磁”，观察、记录表3
（6）、解列操作：（见2.－（5））
4．停机步骤
关【励磁开关】；按【微机调速器】上的“停机/开机”（停机灯亮），发电机自动减速，停
机后；关【原动机开关】
表2
F
P－有功，Q－无功，δ－功角，U Z－系统中间电压，U s－系统电压
四、实验报告要求
1．记录所有实验数据
2．根据实验以及实验数据进行分析：
（1）并网前发电机调速引起什么变化？并网前发电机调压引起什么变化？
并网后发电机调速引起什么变化，为什么？并网后发电机调压引起什么变化，为什么？（2）说明单回路送电和双回路送电对电力系统稳定运行的影响，并对实验结果进行理论析。
五、思考题
1．影响简单系统静态稳定性的因素是哪些？
2．提高电力系统静态稳定有哪些措施？
3．何为电压损耗、电压降落？。
电气工程电路实验
实验一未知电阻元件伏安特性的测绘一．实验目的1．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；2．学会应用伏安法识别常用电阻元件类型的方法；3．掌握直流恒压电源、直流电压表、电流表的使用方法。
二．原理说明任一电阻元件两端的电压U与通过该元件的电流I之间的函数关系U＝f(I)，可用U－I 平面上的一条伏安特性曲线来表示，根据伏安特性曲线的形状，电阻元件分两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，该直线的斜率只由电阻元件的电阻值R决定，其阻值为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性是一条经过坐标原点的曲线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的，常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等。
识别常用电阻元件的类型，首先是采用逐点测试法绘制它们的伏安特性曲线，然后根据伏安特性曲线的形状，参考已知电阻元件的伏安特性曲线，便可判断出未知电阻元件的类型，并且，根据伏安特性曲线可以计算它们的电阻值。
三．实验内容1．测定电阻元件1的伏安特性按图1－1接线，图中的电源U选用恒压源的可调稳压电源输出端，通过直流数字电流表与元件1相连，元件1两端的电压用直流数字电压表测量。
测正向特性：调节可调稳压电源的输出电压U，从0伏开始缓慢地增加（不能超过5V），在表1－1中记下相应的电压表和电流表的读数，电流限制在100 mA以内。
测反向特性：将可调稳压电源的输出端正、负连线互换，调节可调稳压电源的输出电压U，从0伏开始缓慢地增加（不能超过－5V），在表1－1中记下相应的电压表和电流表的读数，电流限制在－100mA以内。
表1－1 电阻元件1伏安特性数据将图1－1中的元件1分别换成元件2～5 ，重复1的步骤，在表1－2中记下相应的电压表和电流表的读数。
1．测量时，可调稳压电源的输出电压由0缓慢逐渐增加，应时刻注意电压表不能超过±5伏，电流表不超过±100mA。
电气工程实验报告
电气工程实验报告1. 实验目的本实验旨在通过对电气工程相关知识的实际应用，加深对电力系统运行和电气设备性能的理解，提高实际操作能力。
2. 实验准备2.1 实验设备准备本次实验所需设备有：变压器、发电机、电路板、电阻器、电容器、电感器等。
2.2 实验仪器准备本次实验所需仪器有：电压表、电流表、万用表、示波器等。
3. 实验内容3.1 变压器的实验通过调节变压器的参数，如输入电压、工作频率等，观察输出电压和输出电流的变化情况，并记录相关数据。
3.2 发电机的实验连接发电机至负载电路，调节负载电阻，观察发电机输出电压和输出电流的变化情况，并记录相关数据。
3.3 电路板实验搭建具有特定电路的电路板，如RC电路、RL电路和LC电路等，测量电路中的电流和电压，并绘制相应的电流-时间、电流-电压曲线。
3.4 电阻器实验测量电阻器的电阻值，并进行串并联电阻的组合实验。
3.5 电容器实验测量电容器的电容值，并通过实验验证电容器的充放电过程。
3.6 电感器实验测量电感器的电感值，并进行串并联电感的组合实验。
4. 实验结果与数据分析针对不同实验项目，按照实验内容所述进行数据记录，并将实验结果进行分析和讨论。
可以通过计算、图表等形式呈现实验数据。
5. 实验结论综合实验结果和数据分析，得出对各个实验项目的结论，例如对变压器的输出电压与输入电压的关系、对电阻器串并联电阻值的影响等。
6. 实验总结通过本次实验，我对电气工程中的一些基本原理和设备有了更深入的理解。
实验过程中遇到了一些问题，并通过实际操作和数据分析解决了这些问题。
实验结果与预期目标基本一致，但也存在一些误差和改进的空间。
7. 参考文献（不计入字数）以上为电气工程实验报告的一种书写格式。
具体实验内容和结果可以根据实际情况进行调整和完善。
实验报告要求通篇整洁美观、语句通顺，通过合适的小节论述可以使文章更加清晰易读。
电气工程基础实验

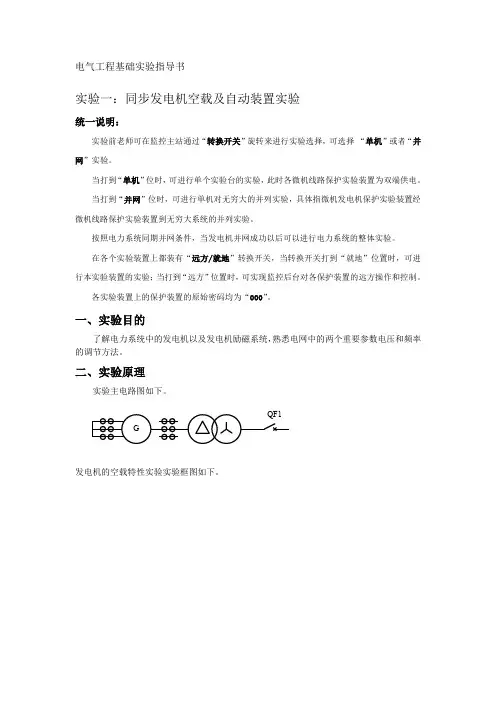

电气工程基础实验指导书实验一：同步发电机空载及自动装置实验统一说明：实验前老师可在监控主站通过“转换开关”旋转来进行实验选择，可选择“单机”或者“并网”实验。
当打到“单机”位时，可进行单个实验台的实验，此时各微机线路保护实验装置为双端供电。
当打到“并网”位时，可进行单机对无穷大的并列实验，具体指微机发电机保护实验装置经微机线路保护实验装置到无穷大系统的并列实验。
按照电力系统同期并网条件，当发电机并网成功以后可以进行电力系统的整体实验。
在各个实验装置上都装有“远方/就地”转换开关，当转换开关打到“就地”位置时，可进行本实验装置的实验；当打到“远方”位置时，可实现监控后台对各保护装置的远方操作和控制。
各实验装置上的保护装置的原始密码均为“000”。
一、实验目的了解电力系统中的发电机以及发电机励磁系统，熟悉电网中的两个重要参数电压和频率的调节方法。
二、实验原理实验主电路图如下。
发电机的空载特性实验实验框图如下。
三、实验内容：空载特性：当保持电枢电流I=0(即电枢绕组与负载断开)时，端电压U(也即为空载电势E0)随励磁电流I f的变化规律，即U=E0=f(I f)。
灭磁实验：四、实验操作步骤：（一）空载特性实验1. 首先合上发电机保护实验台的电源开关，检查实验台上各开关状态：信号灯应该绿灯、停止灯亮，发电机风机启动。
2. 按下启动按钮，启动灯红灯亮，同时发电机断路器处于分位，绿灯亮。
设置直流电动机调速装置的给定电压为200V(根据直流电动机的额定电压整定)，按下运行/停止按键3～5秒，至运行灯亮，发电机慢慢转起来，至给定电压值，此时微机励磁自动调节装置上显示转速为1400r/min左右，机端电压显示18V左右，按下起励按钮，励磁电压为35V左右，机端电压升至给定机端电压值180V左右。
3. 通过调速装置的增大或者减小按键调节发电机转速到额定转速1500r/min，通过微机励磁调节装置的增励、减励触摸按键调节励磁使机端电压达到0.3Un，记录对应的机端电压值和励磁电流值。
电气工程施工实验记录内容
电气工程施工实验记录内容实验项目：电气线路的安装与调试实验时间：2021年10月1日实验地点：XX大学电气工程实验室实验人员：小明、小红实验目的：通过本次实验，掌握电气线路的安装与调试方法，了解电气设备的运行原理与保养方式，培养电气工程实践能力。
实验内容：1.测量线路参数：测量线路的电压、电流、功率因数等参数，了解电路的基本特性。
2.安装电气设备：安装电气设备，包括断路器、控制面板、插座等，按照标准化流程进行。
3.接线调试：根据电路图，接线调试各个设备，保证线路正常运行。
4.故障排除：当线路出现故障时，及时排除故障，保证线路的安全运行。
实验步骤：1.准备工作：检查实验设备，确认各电气设备的数量与规格，清理工作台，保证实验环境整洁。
2.测量线路参数：使用万用表测量线路的电压、电流、功率因数等参数，记录数据。
3.安装电气设备：根据实验要求，安装断路器、控制面板、插座等电气设备，按照标准化流程进行。
4.接线调试：根据电路图，接线调试各个设备，保证线路正常运行。
5.故障排除：当线路出现故障时，根据故障现象和线路图，逐步排除故障，保证线路的安全运行。
实验结果：1.测量线路参数：线路的电压为220V，电流为5A，功率因数为0.8，符合设计要求。
2.安装电气设备：电气设备安装牢固，接线正确，符合规范要求。
3.接线调试：各个设备接线正确，线路正常运行，电气设备正常工作。
4.故障排除：在实验中出现线路故障时，及时排除故障，确保线路的安全运行。
实验总结：通过本次实验，我对电气线路的安装与调试方法有了更深入的了解，掌握了测量线路参数、安装电气设备、接线调试和故障排除等基本技能。
在实验过程中，要注意安全防范，在接线时要仔细核对线路图，确保接线正确无误。
在故障排除时，要有耐心细致，逐步分析和寻找故障原因，保证线路的安全运行。
通过本次实验，我收获颇丰，对电气工程实践能力有了更进一步的提升，相信在今后的学习和工作中，我能更加熟练地应用电气知识，为电气工程领域的发展贡献自己的一份力量。
电气实验报告模板
一、实验名称二、实验目的三、实验原理四、实验仪器与设备五、实验步骤六、实验数据记录与分析七、实验结果与讨论八、实验总结与反思九、参考文献一、实验名称（在此处填写实验名称，例如：交流电路功率测量）二、实验目的1. 理解并掌握交流电路功率测量的原理和方法。
2. 学会使用交流电路功率测量仪器进行实验操作。
3. 培养实验数据的记录、处理和分析能力。
4. 增强团队合作意识和实验技能。
三、实验原理（在此处简要介绍实验原理，包括相关公式、定理等。
）四、实验仪器与设备1. 交流电源2. 交流电流表3. 交流电压表4. 电阻6. 电容7. 电感8. 交流电路功率测量仪9. 导线10. 连接器五、实验步骤1. 搭建实验电路，连接交流电源、电阻、电容、电感等元件。
2. 使用交流电流表和交流电压表分别测量电路中的电流和电压。
3. 根据测量结果，计算电路中的功率。
4. 改变电路元件参数，重复上述步骤，记录不同情况下的实验数据。
5. 使用交流电路功率测量仪进行实验，对比分析实验结果。
六、实验数据记录与分析1. 记录实验电路中各元件的参数，如电阻、电容、电感等。
2. 记录交流电流表和交流电压表的读数，计算电路中的功率。
3. 分析实验数据，验证实验原理的正确性。
4. 对比不同情况下实验结果，探讨实验误差来源。
七、实验结果与讨论1. 实验结果：（在此处列出实验结果，包括不同情况下电路中的功率值、误差等。
）2. 讨论：（在此处分析实验结果，讨论实验误差来源、实验原理的正确性等。
）八、实验总结与反思（在此处总结实验过程中的关键步骤、实验原理的正确性、实验结果的意义等。
）2. 反思：（在此处反思实验过程中的不足之处，如实验操作不规范、数据处理不当等，并提出改进措施。
）九、参考文献1. [1] 张三，李四. 交流电路功率测量实验[J]. 电气工程学报，2019，34（2）：1-5.2. [2] 王五，赵六. 交流电路功率测量实验原理及方法[J]. 电气时代，2018，31（4）：36-39.3. [3] 孙七，周八. 交流电路功率测量实验报告模板[J]. 电气技术，2017，32（3）：20-23.注：以上模板仅供参考，具体实验报告内容需根据实际实验情况进行调整。
电气试验资料
• 根据试验对象和目的选择合适的仪器
• 考虑仪器的精度、稳定性和可靠性
• 考虑仪器的操作性和便携性
应用
• 用于电气设备的绝缘性能测试
• 用于电气设备的载流能力测试
• 用于电气设备的耐压试验
电气试验设备的分类与特点
分类
• 电气测量设备
• 用于测量电压、电流、电阻等电气参数
• 电气试验仪器
• 用于进行绝缘试验、耐压试验等
电气试验的基本原理
电压试验
• 通过施加电压来检验电气设备的绝缘性能
• 判断设备是否能承受规定电压
电流试验
• 通过测量电流来检验电气设备的载流能力
• 判断设备是否能正常工作
绝缘试验
• 通过测量绝缘电阻来检验电气设备的绝缘性能
• 判断设备是否具有足够的绝缘强度
电气试验的方法分类
按试验性质分类
• 破坏性试验
• 互感器的误差试验
工业自动化电气试验
变频器试验
• 变频器的绝缘试验
• 变频器的输出特性试验
控制器试验
• 控制器的绝缘试验
• 控制器的功能试验
传感器试验
• 传感器的绝缘试验
• 传感器的性能试验
05
电气试验技术的发展与展望
电气试验技术的发展历程
早期阶段
• 主要采用传统的试验方法和设备
• 试验技术相对较为落后
THANK YOU FOR WATCHING
谢谢观看
DOCS
电气试验的操作步骤
对试验设备进行检查和校准
根据试验要求进行试验设置
进行试验并记录试验数据
分析试验结果，判断设备性能
电气试验的注意事项
01
严格遵守试验操作规程和安全规程
电气工程施工实验(3篇)
第1篇随着科技的不断进步，电气工程在各个领域的应用越来越广泛。
为了提高电气工程技术人员的能力和素质，加强实践操作能力，我们开展了一系列的电气工程施工实验。
以下是对电气工程施工实验的详细描述。
一、实验目的1. 熟悉电气工程施工的基本流程和操作方法；2. 培养电气工程技术人员的安全意识；3. 提高电气工程技术人员在实际施工中的动手能力和解决问题的能力；4. 掌握电气设备安装、调试和维护的基本技能。
二、实验内容1. 电气设备安装实验：主要包括配电箱、电缆桥架、电缆、配电柜等设备的安装。
实验过程中，要求学生熟悉设备的结构、性能和安装要求，掌握安装步骤和注意事项。
2. 电缆敷设实验：电缆敷设是电气工程施工中的重要环节。
实验中，学生需掌握电缆的敷设方法、电缆桥架的安装和电缆接头的制作等技能。
3. 电气设备调试实验：对安装好的电气设备进行调试，包括配电箱、电缆桥架、配电柜等。
实验中，学生需了解设备的性能参数，掌握调试方法和技巧。
4. 电气设备维护实验：对电气设备进行日常维护和保养，包括清洁、紧固、检查等。
实验中，学生需了解设备的维护周期、维护方法和注意事项。
5. 安全操作实验：在电气工程施工过程中，安全操作至关重要。
实验中，学生需掌握安全操作规程，提高安全意识。
三、实验方法1. 理论学习：通过查阅相关资料，了解电气工程施工的基本理论、操作方法和安全规程。
2. 实践操作：在指导老师的带领下，进行电气工程施工实验，亲身参与设备安装、调试和维护等环节。
3. 案例分析：通过分析实际工程案例，总结电气工程施工中的常见问题和解决方法。
4. 总结报告：实验结束后，学生需撰写实验报告，总结实验过程中的心得体会和经验教训。
四、实验成果通过电气工程施工实验，学生掌握了以下技能：1. 电气设备安装、调试和维护的基本技能；2. 电缆敷设、电缆桥架安装和电缆接头制作等技能；3. 安全操作规程和意识；4. 分析和解决实际工程问题的能力。
电气工程施工工程实验
电气工程施工工程实验一、实验目的本实验旨在通过实际施工操作，加深学生对电气工程施工流程的理解，提高学生对电气工程施工的操作技能，培养学生的实际动手能力。
二、实验设备和材料1. 电气工程施工平台2. 电气工程施工工具箱3. 电气工程施工材料：电线、开关、插座等4. 保护用具：手套、安全帽、护目镜等三、实验内容1. 电线的敷设在电气工程施工平台上，学生需要按照施工图纸要求，将电线进行敷设。
首先要确认电线的规格和长度，然后使用工具箱中的工具进行剥线和接线操作。
在接线时，要注意接线的规范和接地的要求，确保电路连接的牢固和安全。
2. 开关、插座的安装学生需要根据施工图纸的要求，将开关、插座等电气设备进行安装。
在安装过程中，要确保设备固定、接线正确，并且要注意安全用电的原则，不得存在安全隐患。
3. 电路的调试完成电线敷设和电气设备安装后，学生需要进行电路的调试工作。
通过电笔等工具对电路的连接和电压进行检测，确保电路连接正确，设备运行正常。
4. 安全演练在完成电气工程施工实验后，学生需要进行安全演练。
演练环节包括灭火器的正确使用、电气设备的安全操作方法等，让学生掌握相关安全知识，提高安全意识。
四、实验步骤1. 准备实验设备和材料将实验所需的电气工程施工平台、工具箱、电线、开关、插座等材料和工具准备齐全。
2. 进行电线敷设按照施工图纸要求，对电线进行敷设。
注意电线的规格和长度，确保敷设的整齐、规范。
3. 进行开关、插座的安装根据施工图纸要求，安装开关、插座等电气设备。
注意设备的固定、接线等细节。
4. 进行电路的调试完成电气设备安装后，进行电路的调试工作。
检测电路的连接情况和电压情况，确保电路连接正确。
5. 进行安全演练完成电气工程施工实验后，进行相关安全演练。
学习并掌握灭火器的使用方法、电气设备的安全操作方法等。
五、实验心得通过本次电气工程施工实验，我对电气工程的施工流程有了更深入的理解，掌握了一些施工操作的技巧。
电气工程施工实验记录内容
电气工程施工实验记录实验日期：2021年xx月xx日实验地点：xx项目施工现场实验项目：电气工程施工实验人员：张三、李四、王五一、实验目的1. 验证电气工程施工过程中的安全性能指标是否符合国家标准要求。
2. 检验施工质量，确保电气工程系统的稳定运行。
3. 提高施工人员对电气工程技术的掌握程度，提升施工效率。
二、实验内容1. 施工现场环境安全检查：检查现场是否存在易燃易爆物品、是否存在电线裸露等安全隐患。
2. 施工工具检查：检查施工工具是否完好，是否存在破损、漏电等现象。
3. 施工材料检查：检查电线、电缆、开关等材料是否符合国家相关标准，是否存在老化、损坏等现象。
4. 施工过程监控：对施工过程中的接线、布线、设备安装等环节进行现场监督，确保施工质量。
5. 施工完成后功能测试：对电气工程进行通电测试，检查设备运行是否正常，是否存在漏电、短路等现象。
三、实验过程1. 施工现场环境安全检查：经检查，施工现场不存在易燃易爆物品，电线裸露现象已得到整改。
2. 施工工具检查：施工工具完好，未发现破损、漏电等现象。
3. 施工材料检查：电线、电缆、开关等材料符合国家相关标准，未发现老化、损坏等现象。
4. 施工过程监控：在施工过程中，对接线、布线、设备安装等环节进行现场监督，确保施工质量。
5. 施工完成后功能测试：通电测试显示，电气工程设备运行正常，未发现漏电、短路等现象。
四、实验结果分析1. 本次实验验证了电气工程施工过程中的安全性能指标符合国家标准要求。
2. 施工质量得到保证，电气工程系统具备稳定运行的条件。
3. 施工人员对电气工程技术掌握程度较高，施工效率有所提升。
五、实验结论1. 电气工程施工过程中，严格遵守国家相关安全标准，确保施工现场安全。
2. 加强施工工具和材料的检查，提高施工质量。
3. 加强施工过程中的监控，确保施工顺利进行。
4. 施工完成后进行功能测试，确保电气工程系统稳定运行。
5. 持续提高施工人员对电气工程技术的培训和学习，提升施工水平。
电气工程综合实验
电气工程综合实验综合实实验报指导老师：姓名：学号：专业班级：电气工程及其自动化2009 级组员：一、实验目的 (3)二、提供的设备 (3)三、实验内容 (3)第一节电压互感器不完全三角形接线实验 (3)第二节电压互感器星形—星形—开口三角形接线实验 (8)第三节中性点不接地系统实验 (8)第四节中性点通过消弧线圈接地系统实验 (20)四、实验心得 (22)'、实验目的电气工程及其自动化专业综合实验是一个融设计性、综合性、实践性为一体的重要实践教学环节。
其目的就是结合本专业的培养目标，充分调动学生的积极性、主动性和创造性，应用所学知识综合分析和解决工程实际问题，以提高学生的素质和能力。
具体目的有以下几点：1.通过综合实验，进一步巩固和掌握所学专业知识的基本概念、基本原理和分析方法;2.培养学生综合应用所学知识分析和解决工程实际问题的能力，将知识用好用活；3.培养学生的自学能力、思维能力、实践观点和创新意识；4.培养学生的动手能力和实践技能，进行工程训练；5.使学生了解电业工作的特点和要求，培养学生严谨的工作态度和科学作风。
】、提供的设备综合实验在校内电工实习基地进行，实习基地提供以下设备供学生选用：1、安装屏：屏的尺寸为2360X 800X 600mm前门、后门和屏内可以安装设备，一个屏可以同时安排两组学生独立进行实验。
2、电工仪表：电流表、电压表、有功功率表、无功功率表、频率表、有功电度表等。
3、电压互感器、电流互感器及熔断器。
4、接钮、信号灯、光字牌、电阻、端子排等。
5、三相调压器、电流发生器。
6、连接导线、套管。
7、万用表及安装工具。
、实验内容第一节电压互感器不完全三角形接线实验一、正确接线实验(1)将两只380V/100V单相电压互感器按图7-1 (a)正确接线，互感器一、二次装上熔断1~6FU，接至AC380V的系统中，在二次侧不接负载(开路)或接入负载(一只三相功率表或电能表)。
