bxg3-35隔离变压器说明书
bxg3-35隔离变压器说明书
摘要：
1.概述
2.产品特点
3.工作原理
4.产品规格
5.应用范围
6.安装与维护
7.安全注意事项
正文：
【概述】
bxg3-35 隔离变压器是一种常用的电力设备，主要用于电压的变换和隔离。
它能够将高压电转换为低压电，以满足不同电气设备的电压需求，同时，它还能隔离电路，保证人身安全和设备的稳定运行。
【产品特点】
bxg3-35 隔离变压器具有以下特点：
1.结构紧凑，体积小，安装方便。
2.效率高，损耗低，节能环保。
3.抗干扰能力强，对电源电压的波动有较好的抑制作用。
4.采用优质材料，具有良好的耐热性和抗老化性能。
【工作原理】
bxg3-35 隔离变压器的工作原理是利用电磁感应，将输入的高压电压通过变换器降低到所需的低压电压，同时，变换器与负载之间设有隔离层，有效地隔离了电路，保护了人身安全和设备的稳定运行。
【产品规格】
bxg3-35 隔离变压器的主要规格如下：
1.输入电压：35kV
2.输出电压：380V/220V
3.额定容量：500kVA
4.效率：≥98%
5.空载电流：≤5%
【应用范围】
bxg3-35 隔离变压器广泛应用于以下领域：
1.住宅小区、商业建筑等民用建筑的电力设备。
2.工厂、矿山等工业企业的电力设备。
3.机场、火车站、医院等公共设施的电力设备。
【安装与维护】
1.安装前，应检查设备是否完好，安装位置是否合适，确保安装环境干燥、通风。
2.安装时，应按照设备说明书进行，确保接线正确，螺丝紧固。
3.设备运行中，应定期检查设备的温度、声音等，发现异常应及时停机检查。
4.定期对设备进行清洁和维护，确保设备的正常运行。
【安全注意事项】
1.在使用设备时，应确保电气设备完好，电源电压稳定。
2.在设备运行中，严禁触碰设备，防止触电。
3.在设备维护时，应先停机，切断电源，确保人身安全。

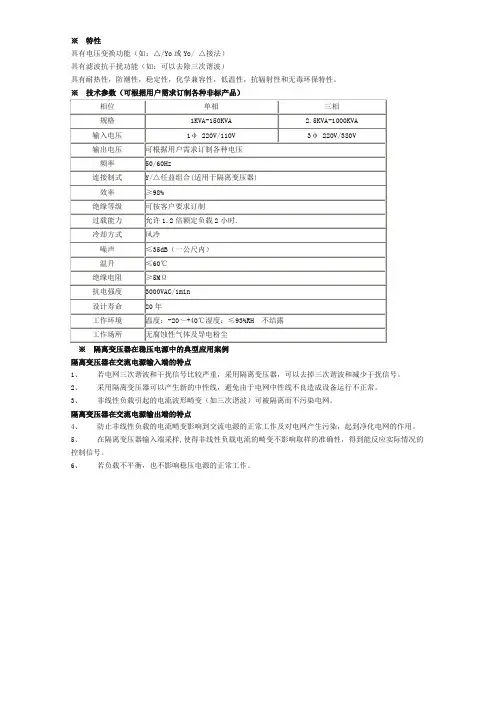

隔离变压器的说明
※特性
具有电压变换功能（如：△/Yo或Yo/ △接法）
具有滤波抗干扰功能（如：可以去除三次谐波）
具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和无毒环保特性。
※技术参数（可根据用户需求订制各种非标产品）
相位单相三相
规格1KVA-150KVA 2.5KVA-1000KVA 输入电压1φ 220V/110V3φ 220V/380V
输出电压可根据用户需求订制各种电压
频率50/60Hz
连接制式Y/△任益组合(适用于隔离变压器)
效率≥98%
绝缘等级可按客户要求订制
过载能力允许1.2倍额定负载2小时.
冷却方式风冷
噪声≤35dB（一公尺内）
温升≤60℃
绝缘电阻≥5MΩ
抗电强度3000VAC/1min
设计寿命20年
工作环境温度：-20～+40℃湿度：≤93%RH 不结露
工作场所无腐蚀性气体及导电粉尘
※隔离变压器在稳压电源中的典型应用案例
隔离变压器在交流电源输入端的特点
1、若电网三次谐波和干扰信号比较严重，采用隔离变压器，可以去掉三次谐波和减少干扰信号。
2、采用隔离变压器可以产生新的中性线，避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
隔离变压器在交流电源输出端的特点
4、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染，起到净化电网的作用。
5、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性，得到能反应实际情况的控制信号。
6、若负载不平衡，也不影响稳压电源的正常工作。
bxb矿用隔爆型移动变电站用低压保护箱使用说明书资料
1、严禁带电开盖
2、内部元器件不得随意更换
3、开盖时不得损坏隔爆面
九、运输与贮存
1、本保护箱可用一切运输工具运输，搬运中不得翻滚、跌落和碰撞。
2、运输过程，主腔后侧的防爆法兰面需用软质材料堵挡，以免伤坏防爆面和灌进主元件腔杂物。
3、产品储存地点应无淋头水，积水及腐蚀性物质。
4、保护箱带包装箱时，起吊时将钢丝绳挂在防滑座底两头的斜口处，当保护箱不带包装时，起吊时将钢丝绳挂在箱体上部喇叭口处。
DC24V 3W
三相电抗器
SK-100
1140V
接线柱
JF24
M24
接线柱
JF6
M6
七芯端子
JD7
M4(7芯)
电容
C2
2μF/630V
电容
C1C3
10μF/630V
熔断器
FU
5A
开关电源 40W
KD
65—160AC/24V2A
电阻
R2R3
20K/20W
电阻
R1
1K/25W
按钮
LX19K
电流互感器
800A/1V
3、把PLC运行开关拨到运行位置.
电器元件表（380V.660V.1140V）
名 称
型 号
规 格
万能转换开关
LW5-16C/2
16A，500V
可编程控制器
LM3165
DC24V
变压器
—
660V/35V（0.1A)
变压器
—
1140V、660V、380V/127V（1.5A)、10V(0.1A)
显示屏
HD2000L
1、检查前级电源
2、检查和更换保险管

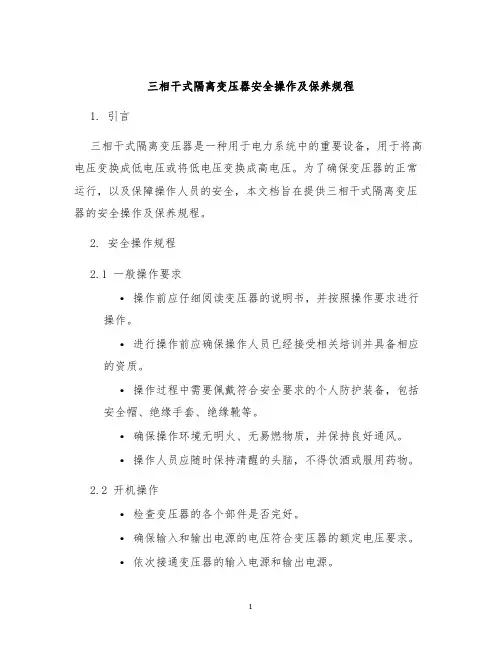

三相干式隔离变压器安全操作及保养规程
三相干式隔离变压器安全操作及保养规程1. 引言三相干式隔离变压器是一种用于电力系统中的重要设备，用于将高电压变换成低电压或将低电压变换成高电压。
为了确保变压器的正常运行，以及保障操作人员的安全，本文档旨在提供三相干式隔离变压器的安全操作及保养规程。
2. 安全操作规程2.1 一般操作要求•操作前应仔细阅读变压器的说明书，并按照操作要求进行操作。
•进行操作前应确保操作人员已经接受相关培训并具备相应的资质。
•操作过程中需要佩戴符合安全要求的个人防护装备，包括安全帽、绝缘手套、绝缘靴等。
•确保操作环境无明火、无易燃物质，并保持良好通风。
•操作人员应随时保持清醒的头脑，不得饮酒或服用药物。
2.2 开机操作•检查变压器的各个部件是否完好。
•确保输入和输出电源的电压符合变压器的额定电压要求。
•依次接通变压器的输入电源和输出电源。
•关注变压器运行状态，确保变压器正常运行。
2.3 停机操作•先关闭输出电源，再关闭输入电源。
•将变压器各个部件的开关复位。
•清理变压器周围的杂物，确保通风畅通。
2.4 特殊操作特殊操作包括变压器内部的维护、检修等工作，这些工作需要由专业人员进行操作，并按照相关规程执行。
3. 保养规程3.1 定期检查定期检查是保持变压器正常运行的重要保养方式。
应根据变压器的使用频率和工作环境，制定相应的检查周期，并按照以下要求进行检查： - 检查变压器的外观是否有损坏或渗漏现象。
- 检查变压器的温度是否正常。
- 检查变压器的接线端子是否松动。
- 检查变压器的绝缘电阻是否合格。
3.2 清洁保养变压器的清洁保养是保证其正常运行和延长使用寿命的重要环节。
应定期清洁变压器的外部和内部，并按照以下要求进行清洁保养： - 清洁变压器的外部，可使用干净的湿布擦拭。
- 清洁变压器的内部，首先切断输入和输出电源，然后使用吸尘器清除灰尘和杂物。
- 清洁过程中应注意避免水或其他液体进入变压器内部。
3.3 绝缘检验绝缘电阻是评估变压器绝缘状况的重要指标，绝缘检验可通过测量绝缘电阻来进行。
隔离变压器 说明书.doc
隔离变压器
使用说明书
一、概述：
隔离变压器系根据国家标准《GB6450-86》、《GB9554-87》及《BJ297-78》设计制造。
二、用途：
本产品作为负载与电力网隔离设备及升降压，广泛应用于发电厂、电力系统、工矿、交通企业的负荷与电力网需电气隔离的场所作电源用，是自动控制系统、通讯调度网络、计算机设备、精密测量试验系统的净化（抗干扰）之必备设备。
三、特点：
1、SG系列隔离变压器采用优质冷轧硅钢片、高强度绝缘漆包线和SBECB双玻璃丝包线及E、H级绝缘材料制造，防护式产品按TP2X 级的要求设计外壳。
2、本产品分无屏蔽的单、双屏蔽三种，除前者防止一、二次电压互窜外，还可抑制一次侧的杂波对二次侧的影响。
3、该产品为干式防护式外壳，体积小、重量轻、安装使用方便、适用于固定、移动的场合。
四、使用条件：
1、海拔高度不超过1000米。
2、环境温度不超过45℃，相对湿度不大于85%。
3、使用场地应无水蒸汽、腐蚀气体及易燃易爆炸性介质。
安全三相隔离变压器生产厂家安全生产
安全三相隔离变压器生产厂家1、铁路信号隔离变压器BXG-35的生产厂家可以问问上海英施丹隔离变压器厂家2、三相隔离变压器什么牌子质量好啊？三相隔离变压器，还是买“英施丹”吧，在国内口碑很好，性价比高。
3、三相隔离变压器工作原理隔离变压器的原理和普通变压器的原理是一样的，都是利用电磁感应原理。
隔离变压器一般是指1：1的变压器，由于次级不和地相连，次级任一根线与地之间没有电位差，使用安全，常用作维修电源。
1、隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避免偶然同时触及带电体，变压器的隔离是隔离原副边绕线圈各自的电流。
2、早期为欧洲国家用在电力行业，广泛用于电子工业或工矿企业、机床和机械设备中一般电路的控制电源、安全照明及指示灯的电源。
4、隔离变压器哪家质量好?隔离变压器如何选购，找变压器公司比较好，“上海美田隔离变压器公司”还不错，专业的生产变压器的厂家。
隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。
另外，利用其铁芯的高频损耗大的特点，从而抑制高频杂波传入控制回路。
用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。
此时，系统的对地电容电流小得不足以对人身造成伤害。
还有一个很重要的作用就是保护人身安全！隔离危险电压。
你有时间可以去美田|上海隔离变压器公司看看哦5、国内哪家生产的三相变压器比较好啊，性价比高的哪种！谢谢富君自动化有限公司主要经营数控车床系统;数控铣床系统;伺服电机;步进电机;主轴、变频回器;编码器;丝杠、导轨答;机械数控化改造.技术先进，专业的变压器生产商。
你可以试着去咨询看看！我们公司用的就是这家提供的，用起来还不错！6、什么是安全隔离变压器安全隔离变压器的原理和普通变压器的原理是一样的。
都是利用电磁感应原理。
隔离变压器一般是指1:1的变压器。
由于次级不和地相连。
次级任一根线与地之间没有电位差。
使用安全。
常用作维修电源。
隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。
三相隔离变压器使用说明
美变·基本概述：SG系列隔离变压器在电网中不仅具有变压功能，还可隔离电网对设备的三次谐波，保护机器产生的发热和绝缘材料的寿命减少。
特别适合进口设备使用（380V 进→220V出、380V进→任何电压输出、220V进→任何电压输出）规格1KVA～1000KVA之间，SG、DG系列干式隔离变压器广泛适用于交流50～60HZ，输入、输出电压不超过500V的各种三相供电场合。
广泛适用于交流50、60HZ，输入、输出电压不超过500V的各种供电场合。
产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。
美变·节能效益分析：1.采用优质冷轧硅钢片叠装；采用特殊浸漆工艺处理，烘箱干燥！有效降低了运行时的震动和噪声；以及采用耐高温的绝缘材料设计等新工艺、新技术的引入，使变压器更加节能、更加宁静。
节能低噪线圈留有通风槽，空气流动畅通，有效降低线圈温度。
2.带防护机箱产品可带：脚轮（100KVA以下）电压表，电流表，散热风扇.美变·技术参数：美变·型号含义：□G ▼-▽▲▲:铁芯形式：“C”插片式，“P”卷片式；未标明时默认为“C”插片式▽: 额定容量(VA)▼:设计序号□: S 三相 D 单相美变·使用条件:1.海拔高度不超过1000m；2.最高温度+45℃/+65℃(适用于户内式变压器)3.最底温度-30℃(适用于户外式变压器)；4.最高日平均气温+35℃/+65℃(据选配材料而定）；5.最高年平均气温+25℃；6.环境温度：-20℃-45℃/+65℃；7.相对湿：≤90%;8.电源电压波形近似于正弦波；9.多相电源电压应近似对称。
美变·适用范围：★医疗机械设备★CNC电脑锣★SMT设备★PCB钻孔机★激光切割机★冲孔加工机★数控车床★印刷机器★自动插件机★自动流水线★镭射切割机★实验室设备★塑胶射出成型机★电子设备★整流装置★全厂变压。
变压器说明书
配电变压器安装使用说明书三相树脂绝缘干式电力变压器安装使用说明书沈阳市悦霖电力设备制造有限公司目录一、适用范围 (2)二、环氧树脂浇注干式变压器的特点 (2)三、使用条件 (2)四、产品主要规格型号 (2)五、产品结构概述及主要技术原理 (3)六、产品主要技术参数 (6)七、运输和起吊 (10)八、验收、保管和储存 (11)九、产品安装 (12)十、现场交接试验 (13)十一、变压器试运行 (15)十二、变压器的维护 (18)十三、安全注意事项 (18)一、适用范围本说明书适用于我公司生产的额定容量20000kVA及以下，电压等级为35kV及以下无励磁和有载调压环氧树脂浇注薄绝缘干式变压器的装卸、运输、仓储保管、安装、使用及维护。
二、环氧树脂浇注干式变压器的特点环氧树脂浇注干式变压器具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。
三、使用条件1.环境温度不高于40℃，海拔高度不超过1000m，若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。
2.外壳防护等级有IP20、IP23等型式。
The protection degree of enclosure is IP20、IP23.3.冷却方式有空气自冷（AN）和强迫风冷两种。
对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。
四、产品主要规格型号1.对于单相干式变压器产品，型号主要有：DC（B）9、DC（B）10等系列。
型号所表示的意义如下：（以“DC（B）10型变压器”为例）The2.对于三相干式变压器产品，型号主要有：SC（B）9、SC（B）10等系列。
型号所表示的意义如下：（以“SC（B）10型变压器”为例）五、产品结构概述及主要技术原理干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。
35kv高压隔离开关产品说明书
35kv高压隔离开关产品说明书陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。
35KV户外电流互感器使用说明书
LZZBW-35电流互感器使用说明书宜昌天成电器有限责任公司一、概述本型电流互感器为户外环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率为50Hz ,额定电压35kV及以下的交流线路及设备中作测量电流、电能及继电保护之用。
产品符合IEC44-1：1996 及GB1208-2006《电流互感器》标准。
具体使用条件为：1、安装场所：户外；2、海拔高度不超过1000米，相对湿度≤90%；3、周围气温最大变化不超过–25℃到 + 40℃；4、满足Ⅲ级污秽绝缘等级；5、本型感器为环氧树脂浇注全封闭式产品。
6、本型互感器型号字母代表含义如下：L Z Z B W — 35额定电压（kV）户外式带保护级浇注绝缘支柱式电流互感器二、结构本型电流互感器采用超微晶环形铁芯、进口户外专用环氧树脂浇注的全封闭电流互感器，耐电弧、耐紫外线、耐老化、寿命长。
本型电流互感器一次电流 20—500A的初级线圈为多匝式；600—2500A初级线圈为单匝式；初级线圈的起端和末端分别标志为P1、P2。
本型电流互感器的次级线圈在铁芯上均匀绕制，0.2S级、0.5级绕组的首端为1S1，末端为1S2，10P级绕组的首端为2S1，末端为2S2。
接线图三、技术参数1、额定电压：35kV2、频率：50Hz3、工率因数：0.84、极性：减极性5、额定值：见表1表16、各种准确级次的误差限值见表27、产品在额定一次电流下长期工作时，线圈温升不得超60K，P1、P2出头及内接触连接处，温升不得超过40K。
8、额定绝缘水平：42/95/185Kv四、外形安装尺寸（见附图）五、注意事项：运行中的电流互感器，二次回路必须接有负荷或直接短路，绝不允许开路。
ABB低压变压器产品说明书
12Tran s f or me r sLow Voltage Products & Systems12.1TransformersDescription• Epoxy encapsulated coils up through 750VA • Epoxy resin impregnated coils 1 kVA to 5 kVA• Provides stepped down voltages formachine tool control devices and industrial control panels• Laminations of high quality silicon steel • Minimum core loss• Optimized performance• Copper magnet wire providing the highest quality and efficient operation • Molded-in terminals• 80°C rise, 130°C insulation system • 50/60 Hz• UL File # E175311• CSA File #LR27533• IP 20 Touch safe covers available as an optionT r a n s f o r m e r s12.2Low Voltage Products & Systems1 Consult factory for applications with different voltages.2 Whenever both secondary voltages are to be used at the same time, remove the secondary fuse clip and use a separate mounted 2 pole fuse block.3 Includes terminal and fuse covers.T - Industrial control transformer X - New generation industrial control transformer Primary voltage rating 14 - 460V , 230V & 208V 6 - 575V & 600VVA rating045 = 45VA 350 = 350VA 050 = 50VA 500 = 500VA 075 = 75VA 750 = 750VA 100 = 100VA 1K = 1000VA 150 = 150VA 1.5K = 1500VA 200 = 200VA 2K = 2000VA 250 = 250VA 3K = 3000VA 300 = 300VA 5K = 5000VAX 4 100 PS F1 /COption 3Add $15 to list priceIP 20 Terminal coversMeets finger safe or touch safe requirements for IEC specification 529. Available 50VA thru 750VA Secondary voltage(s) 2F = 24V 1 = 115VF1 = 115/24V dual secondary 2Fuse blocksP = primary fuse block (2 pole Class CC, less fuses)S = secondary fuse clip (13/32" x 1 1/2", less fuse)Example : T4100PSF1• ABB Industrial control transformer• Primary voltage: 460V , 230V and 208V • 100 VA rating• Primary & secondary fuse blocks provided • S econdary voltage 115/24V • Optional IP 20 terminal coversLow Voltage Products & Systems12.5Primary voltage — 460/230/208V , 480/240V , 440/220/200V Secondary voltage — 115/24V 2, 120/25V , 110/23VPrimary voltage — 460/230/208V , 480/240V , 440/220/200V Secondary voltage — 115V , 120V , 110V1 Primary & secondary fuse block provided as standard (750VA unit, only).2 Whenever both secondary voltages are to be used at the same time, remove the secondary fuse clip and use a separate mounted 2 pole fuse block.Discount schedule ATSide ViewSide ViewT op View Side ViewX4045SF1T41K1X4750PSF112.6Low Voltage Products & SystemsPrimary voltage — 600/575/550V Secondary voltage — 120/115/110VPrimary voltage — 575/460/230V Secondary voltage — 115 - 95VDiscount schedule ATT op ViewSide ViewT op View Side View。
