(此文档为word格式，下载后您可任意编辑修改！)目录第一章、施工方案 (1)第二章、施工进度计划与保证措施 (27)第三章、质量管理体系与措施 (33)第四章、保证安全措施 (46)第五章、文明施工现场措施 (57)第六章、劳动力计划安排 (62)第七章、主要工机具使用安排 (63)第一章、施工方案一、工程概况工程名称: 湖北华电西塞山发电有限公司#3机组供热技改工程工程地点: 湖北黄石市本热网工程从电厂#3机组辅助蒸汽母管接口开始至供热用户振华化工围墙内1米处，蒸汽管网总长度约为2公里，供热管网均用DN350无缝钢管，钢管材质为20号钢。
管网的设计参数为：（1）设计温度：辅助蒸汽管至减温减压器段370℃，减温减压器至振华化工段220℃。
（2）设计压力：辅助蒸汽管至减温减压器段1.2Mpa，减温减压器至振华化工段0.7Mpa。
供热管线布臵：从#3锅炉侧辅助蒸汽母管抽汽，接口在#2机组至#3机组辅助蒸汽母管之间靠#3锅炉侧，从辅助蒸汽母管接三通引出蒸汽管道，分两路，一路变径后至芳通药业，至芳通药业的接口设电动闸阀，该电动闸阀上堵板堵死，另一路至振华化工。
二、编制说明1、施工图纸湖北华电西塞山发电有限公司#3机组供热技改工程西塞山电厂供热管网（一期）安装图。
2、主要规范（1）城镇直埋供热管道工程技术规程（CJJ）（2）焊工技术考核规程（DLT）（3）管道焊接接头超声波检验技术规程（DLT）（4）钢制承压管道对接焊接接头射线探伤检验技术规范（DL）（5）城镇供热管网工程施工及验收规范（CJJ）（6）设备及管道保温技术通则（GB）（7）电力建设施工及验收技术规范（金属管道篇）(DLT)（8）现场设备、工业管道焊接工程施工及验收规范（GBT）三、工程特点1、高空作业、危险性大。
管道支吊架（2）～（4）处管道标高为20米，管道支吊架（5）～（13）处管道标高为8.442米。
此处施工站人操作困难，材料垂直运输难度大。
蒸汽管线施工组织设计(方案)
蒸汽管线施工组织设计(方案).pdf 文档1：一、项目背景1.1 项目概述1.2 施工目标1.3 项目范围二、技术要求2.1 蒸汽管线材料选用2.2 施工工艺流程2.3 设备选择与安装三、施工组织3.1 组织架构3.2 质量控制措施3.3 安全生产措施四、工程进度计划4.1 工期安排4.2 分工与协作4.3 施工节点五、项目质量管理5.1 质量要求5.2 质量检验与验收5.3 整改与返工六、施工安全管理6.1 安全措施6.2 事故应急处理6.3 安全培训与教育七、环境保护措施7.1 环保要求7.2 废物处理与回收7.3 环境监测八、工程费用估算8.1 材料费用8.2 施工费用8.3 辅助费用九、风险分析与应对措施9.1 施工风险分析9.2 风险应对计划附件：1. 技术细则文件2. 工程图纸3. 施工合同附注：法律名词及注释：1. 施工组织设计：指根据施工项目的特点和要求，制定相应的施工组织方案，明确施工组织的组织架构、施工工艺流程、工程进度计划、质量管理、安全管理等方面的内容。
2. 蒸汽管线：指用于输送蒸汽的管道系统，普通采用高温高压材料，并需经过严格的施工和质量控制。
文档2：一、项目背景1.1 项目概述1.2 施工目标1.3 项目范围二、技术要求2.1 蒸汽管线设计原则 2.2 施工工艺流程2.3 材料选用与取样三、施工组织3.1 组织架构3.2 质量控制措施3.3 安全生产管理四、工程进度计划4.1 工期安排4.2 分工与协作4.3 施工节点五、项目质量管理5.1 质量要求5.2 质量检验与验收5.3 整改与返工六、施工安全管理6.1 安全措施6.2 防护设施安装6.3 应急处理措施七、环境保护措施7.1 环保要求7.2 废物处理与回收7.3 环境监测八、工程费用估算8.1 材料费用估算8.2 人工费用估算8.3 设备租赁费用估算九、风险分析与应对措施9.1 施工风险分析9.2 风险应对计划附件：1. 技术规范文件2. 工程图纸3. 施工合同附注：法律名词及注释：1. 蒸汽管线：指用于输送蒸汽的管道系统，通常包括管道、阀门、法兰、支撑等组成部份。
蒸汽管道施工组织设计【可编辑范本】
电力有限公司开封分公司供汽管道安装工程投标技术卷投标单位:电力检修工程有限公司目录一、工程概况 (3)(一）工程简介： (3)(二）工程概况： (3)二、编制说明及依据 (4)（一）编制说明 (4)（二)编制原则和目的 (4)（三）编制依据 (4)（四）工程目标 (5)三、项目管理人员的组成 (6)（一）施工项目管理组织机构体系： (6)（二）工程施工项目部人员组成: (6)(三）建立健全施工项目各项管理制度： (6)(四)项目管理措施: (7)四、现场布置 (7)（一）主要施工机械布置 (7)（二）施工用电 (7)五、施工组织 (8)（一）施工组织 (8)（二）工期及进度计划 (8)六、施工方案 (9)(一）现场施工条件： (9)（二）施工技术要求及措施: (9)（三)安全文明施工措施： (11)七、供汽管道平面布置示意图及设计方案（附后) (12)一、工程概况（一)工程简介:工程名称：砖厂蒸汽管道安装工程;工程位置：新厂锅炉蒸汽母管至砖厂院内;工期：30日;质量：满足国家强制性标准，达到合格工程，力争优良。
（二）工程概况：本工程为电力有限公司蒸压粉煤灰标准砖项目安装供汽系统工程。
汽源取自京源公司#1、2机组脱硫吹灰汽源，压力为：4.42Mpa，温度315℃;经综合管架送至老厂厂区，经减温减压装置,使工作压力降为：1.6Mpa，工作温度降至204℃后，进入蒸压釜进行工作，全长1730米，采用Ø108×6无缝钢管。
包括固定支架、滑动支架及导向支架的安装，伸缩器的安装，疏水装置的安装, 流量计、管道阀门的安装调试。
蒸汽管道的敷设及焊接,管道无损检测及水压试验，管道除锈、刷油及保温等。
1、主要工程项目：1）所有蒸汽管道的安装。
2)所有蒸汽管道的防腐保温。
3）蒸汽管道支架的制作与安装。
4）蒸汽管道上阀门及伸缩器的安装，疏水装置的安装.5）减温减压装置、流量计设备及电气控制系统的安装与调试，流量计信号接入DCS。
北线蒸汽管网工程施工组织设计
北线蒸汽管网工程施工组织设计一、工程概况及主要工作量：北线蒸汽管道是由#2机至新型建材公司场内段，坐标位置为A=291.58 B=547.747至A=1003.915 B=762.059.s 设计工作压力0.981Mpa；温度3600C.全长约960米，其中架空管道约700米，直埋管道约260米。
直埋管道为钢套钢预制直埋保温管，工作钢管Ф325*8，材质为20钢。
外套管Ф720*7，材质Q235B，螺旋焊钢管。
架空管采用无缝钢管Ф325*8，材质20钢。
架空管道部分采用混凝土柱为根部支撑点，部分借用原综合管廊为根部支撑，共设置133个滑动、导向、固定及弹簧吊架，补偿器采用16TCBSK300*16G-J，补偿量250mm8只。
直埋管段补偿器16MTZ300X8G,补偿量140mm 及270mm3只，不长弯头19只，设置内导向支架25只，内固定支架7只、内滑动支架6只。
全长管道共设置4个疏水小室。
C30钢筋混凝土浇注约190m³，钢筋绑扎约24吨，模板支护约800余m2，铁件及锚固筋制安2.2余吨。
管沟开挖约1200m³。
二、编制依据：1、设计施工图纸及标准图集2、《建筑工程施工质量验收统一标准》GB50300-20013、《混凝土结构工程施工及验收规范》GB50204-20024、《建筑地基基础工程施工质量验收规范》GB50202-20025、《钢筋焊接及验收规程》JGJ50018-20036、《城镇直埋管道工程技术规范》CJJ/80-987、《现场设备、工业管道焊接工程施工及验收规范》GB50236-988、《管道安装工程施工及验收规范》9、现场勘查的基本情况10、其他相关的施工及验收规范三、施工特点分析及工程施工整体部署：1、本工程难点、重点分析及解决措施1.1本工程直埋管段沿线的水文、地质条件复杂、沿线的地下隐蔽工程较多，施工区域沟槽基础处理缺乏必要的依据。
给工程施工安全、施工质量，施工工期可能带来非常大的影响。
蒸汽管道施工组织设计
蒸汽管道施工组织设计蒸汽管道施工组织设计是指在进行蒸汽管道施工前，对施工活动的组织、方法、程序进行合理规划和安排的过程。
一个好的施工组织设计可以确保施工过程的高效、安全和质量，并最大限度地减少施工期间可能出现的问题。
本文将从以下几个方面进行探讨：施工前的准备工作、施工组织设计的目标与原则、施工方案的制定、现场安全措施以及施工进度控制。
一、施工前的准备工作在进行蒸汽管道施工组织设计之前，需要进行一系列的准备工作以确保施工的顺利进行。
首先，需要对工程地点进行详细的勘察和测量，获取准确的地形和地质信息。
其次，需要针对工程的特点和要求，确定适用的施工标准和规范，并制定相应的技术措施。
此外，还需要评估施工所需的人力、物资和设备，并进行相应的采购和调配。
二、施工组织设计的目标与原则蒸汽管道施工组织设计的目标是确保施工过程安全、高效、质量可控。
在进行设计时，应遵循几个原则。
首先，要根据工程的实际情况合理确定施工方法和工艺流程。
其次，要进行合理的进度安排，确保各个施工环节的顺利衔接。
此外，还要注意施工过程中的协调和沟通，以及各种风险的防控。
三、施工方案的制定施工方案是施工组织设计的核心内容，具体包括施工工艺、安全措施、施工流程、施工队伍配备等。
在制定施工方案时，需要充分考虑工程的特点和难点，确定合理的施工方法和工序。
同时，还需要对施工过程中可能出现的风险进行认真分析，并制定相应的安全措施和应急预案。
四、现场安全措施在蒸汽管道施工过程中，安全是至关重要的。
设计施工组织时，要制定严格的安全措施，并确保施工人员严格按照措施执行。
首先，要对现场进行合理的划分和标识，设立警示标志和安全通道。
其次，要进行人员培训，确保施工人员具备必要的安全知识和操作技能。
此外，还需要进行定期的安全检查和隐患排查，及时消除施工过程中可能存在的危险因素。
五、施工进度控制蒸汽管道施工是一个时间紧迫的工作，因此对施工进度的控制至关重要。
在进行组织设计时，需要制定合理的施工计划和进度安排，并按照计划进行监控和调整。

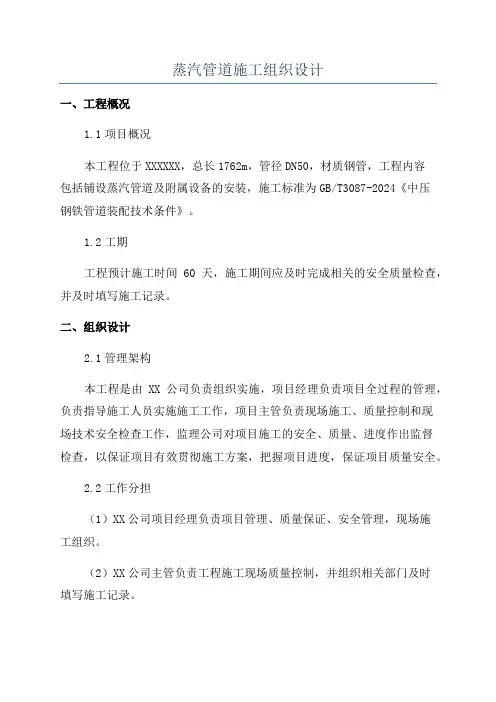

蒸汽管道施工组织设计
