12.司机控制器
司机控制器的工作原理
司机控制器的工作原理司机控制器是一种用于汽车或其他机动车辆中的电子设备，它的主要功能是监测车辆的状态并控制车辆的运行。
司机控制器通过与车辆的各个部件进行通信，实现对车辆的控制和调节。
本文将介绍司机控制器的工作原理及其在车辆中的应用。
司机控制器的工作原理可以分为以下几个方面：1. 数据采集和传输：司机控制器通过传感器来采集车辆各个部件的状态信息，例如发动机转速、车速、油门位置、制动状态等。
这些传感器将采集到的数据转化为电信号，并传输给司机控制器。
2. 数据处理：司机控制器接收到传感器传来的数据后，会进行处理和分析。
它会根据预设的程序和算法，将采集到的数据与事先设定的标准进行对比和判断。
例如，当发动机转速过高或过低时，司机控制器会发出相应的信号，以通知驾驶员需要进行调整。
3. 控制信号输出：司机控制器根据处理后的数据结果，会输出相应的控制信号，用于控制车辆的各个部件。
例如，当司机踩下油门时，司机控制器会根据油门位置和车速的关系，输出控制信号给发动机，调整燃油喷射量，从而控制车辆的加速度。
4. 故障诊断：司机控制器还具有故障诊断的功能。
它会监测车辆各个部件的工作状态，并进行故障检测和诊断。
一旦发现故障，司机控制器会记录故障代码，并通过警示灯或声音等方式通知驾驶员。
同时，它还可以将故障信息传输给车辆的诊断工具，以便进行更详细的故障排查和修复。
司机控制器在车辆中起着至关重要的作用。
它通过对车辆状态的监测和控制，确保车辆的正常运行和驾驶安全。
下面将介绍司机控制器在不同部件中的应用。
1. 发动机控制：司机控制器通过监测发动机的转速、温度、燃油喷射量等参数，控制燃油供给和点火时机，以实现发动机的高效运行和排放控制。
2. 制动系统控制：司机控制器监测制动踏板的踩踏程度和车速等信息，控制制动液压系统的工作，实现车辆的制动控制和防抱死系统的功能。
3. 转向系统控制：司机控制器监测方向盘的转动角度和车速等信息，控制转向助力系统和转向执行器的工作，实现车辆的转向控制和稳定性控制。
司控器
湖南铁道职业技术学院
牵 引 电 器
我们先来看看主轴的组装：
主轴上装有10层 凸轮架，其中7层为备 用层，另3层根据主轴 触头闭合表的要求， 在凸轮架上安装相应 的凸轮块。
司机控制器
湖南铁道职业技术学院
牵 引 电 器
司机控制器
4.电位器及接线插座
当手轮在“牵引”区域或“制动”区 域内操纵主轴转动时，电位器随主轴一起 转动，通过电位器输出电压大小的改变， 发出指令调节机车速度。
牵 引 电 器
二、TKS14A型主司机控制器
TKS14A型主司机控
制器包括两个凸轮形控制
司机控制器
器。其结构分四层，主要
有：操纵装置、联锁与定
位装置、拼块式凸轮、辅
助触头盒、电位器等。
湖南铁道职业技术学院
牵 引 电 器
司机控制器
1. 操纵装置
左侧为调速手轮，固定在面板上。可在“牵引” 或“制动”区域内操纵主轴转动，带动电位器转动， 通过电位器输出电压的改变实现机车调速的目的。
湖南铁道职业技术学院
牵 引 电 器
司机控制器
5.SS4G机车司控器触头表
主司控器 辅助司控器
湖南铁道职业技术学院
手轮与手柄之间设有机械联锁装置。机械联
锁装置包括作为联锁用的凸轮组，定位用的凸 Nhomakorabea组及锁柱。
湖南铁道职业技术学院
牵 引 电 器
司机控制器
3. 凸轮及辅助触头盒 主司机控制器和调车控制器结构 上都属于凸轮控制器，其凸轮由凸轮 架和凸轮块拼装而成， 可根据控制的需要而 改变，使产品零部件 通用化程度提高。
右侧为换向手柄，为可取 式。有“后”、“0”、 “前” 、“制” 4个位置。通 过其发出的主令，控制位置转 换开关改变主电路的结构，实 现机车运行状态及运行方向的 转换。
司机控制器TKS31型和电空制动控制器的检测维修讲解课件
TKS31型司机控制器的作用、结构、工作原理、检修和试验。
Page 17
TKS31型司机控制器的作用、结构、工作原理、检修和试验。
Page 18
TKS31型司机控制器的作用、结构、工作原理、检修和试验。
Page 19
TKS31型司机控制器的作用、结构、工作原理、检修和试验。
Page 20
TKS31型司机控制器的作用、结构、工作原理、检修和试验。
Page 3
TKS31型司机控制器的作用、结构、工作原理、检修和试验。
Page 4
TKS31型司机控制器的作用、结构、工作原理、检修和试验。 3、TKS31型司机控制器的工作原理：
Page 5
TKS31型司机控制器的作用、结构、工作原理、检修和试验。 司控器的机械联锁：
Page 6
TKS31型司机控制器的作用、结构、工作原理、检修和试验。 司控器的电位器调节：
14、压力开关：气动电器。根据空气压力的变化
15、电子时间继电器及中间继电器：用于实现电 路的相关联锁和自动控制。
Page 45
二、DK-1型电空制动机的控制原理
Page 46
三、DK-1型电空制动机操纵方式
DK-1型电空制动机有两种操纵方式，一是“电空 位”操纵，二是“空气位”操纵。
1.电空位：
S847W2A2b 螺钉 M3 1.14-1.25 速动开关 S847W2A2b接线 螺钉 M3 最大 0.5
测量和试验设备： 数字万用表 0-24V 可调电源 耐压测试仪 500V 兆欧表
易损件和备件： 速动开关 S847W2A2b 弹片组件 弹片-80 发光片 发光片 EL110LN 发光片组件 发光片组件-80 电位器 FSG PW70 连接器 20芯插座JL16-20ZY 20芯插头JL16-20TY 逆变器 TGN-110A
认识 司机控制器
司机控制器
• 机械联锁
机车1202班
第四组
认识 制器 • 辅助司机控制器
•
是操控机车的
主令电器
司机控制器
• 作用： • 通过控制机车控制电路中的电器动作，进 而控制主电路和辅助电路中的电气设备，达到 既方便又安全地控制机车的启动、调速、转换 运行方向和电气制动的目的。
司机控制器
• 结构：
•
上 中上 中下 各层之间由钢板隔开
下
四层，
司机控制器
• 上层（面板上）主要有 手轮 手柄
司机控制器
• 中上层主要为机械联锁装置，包括：连锁 凸轮组，定位凸轮组
司机控制器
• 中下层： • 作为控制用以 实现电逻辑要求的 凸轮架和安装在其 上的凸轮快以及辅 助触头盒
司机控制器
• 下层： • 主要有 电位器 及 接线插座
司机控制器
• 左右两侧装有主轴和转换轴 • 主轴调节机车速度 • 转换轴控制机车的运行状态及方向
司机控制器
• 主轴自“0”位可分别向逆时针和顺时针方向各转动150度， 顺时针逆时针各15度方向为“0”位区。该区域司机控制器无 输出（即电位器1、2两端输出电压为0 V）。 • 手轮可在牵引区域和制动区域内操纵主轴转动，由此来改变 电位器1、2两端的输出电压大小，该电压又作为机车电路的 指令来决定电机的转速，从而改变机车的速度。
司机控制器
• 换向轴共有“后”、“0”、“制”、“前”、“I”、“II”、 “III”，七个位置，这七个位置由机械联锁装置中的定位 凸轮来定位。 • 主轴有十层凸轮架，五层为备用，另五层根据相应的需要 来装有相应的凸轮块。 • 装有凸轮的地方形成凸缘，无凸轮的地方形成凹槽， • 转换轴类似，但其备用只有三层。
司机控制器
２、０~１５V电压给定信号的输出
当司机推动调速手柄时，通过齿轮传动带动调速轴转动，再 由连联器连接电位器，通过控制电位器电阻的大小来输出０~１５ V电压信号。
触头闭合表和电位器
电逻辑即闭合表的要求是由调速主轴、换向轴 辅助触头盒及电连接来实现的。 调速手柄的调速主要通过调节电位器的电阻大 小来实现。
控制器
结构
主司机控制器联锁关系
（1）换向手柄在“0”位时，才能插入和取出； （2）换向手柄在“0”位时，调速手柄被锁住而不能推动； （3）换向手柄在“前”或“后”位时，调速手柄可推向“牵引”区 域； （4）换向手柄在“制”位时，调速手柄可推向“制动”区域； （5）调速手柄在“0”位时，换向手柄可在所有位置任意转换； （6）调速手柄在“牵引”区域时，换向手柄被锁在“前”或“后” 位； （7）调速手柄在“制动”区域时，换向手柄被锁在“制”位。
辅助司机控制器
ቤተ መጻሕፍቲ ባይዱ
结构：结构与主司机控制器相似，但只有一个 操作手柄－调速手柄。
–
调速手柄有“向前”和“向后”二个区域，用于控 制机车的运行方向和调节机车的速度。
第二十五讲
主要内容：司机控制器 的用途、结构和联锁关 系
司机控制器概述
用途：司机用来操纵机车的主令电器。 分类：主司机控制器、辅助（调车）司机控制 器
主司机控制器结构
上层：换向手柄（活动式）、调速手柄（推 拉式） 中层：换向面板－后、0、前、制 调速面板－牵引区域、0、制动区域 下层：机械联锁装置、辅助触头组、电位器 和接线插座
联锁及定位装置
图４－４７所示

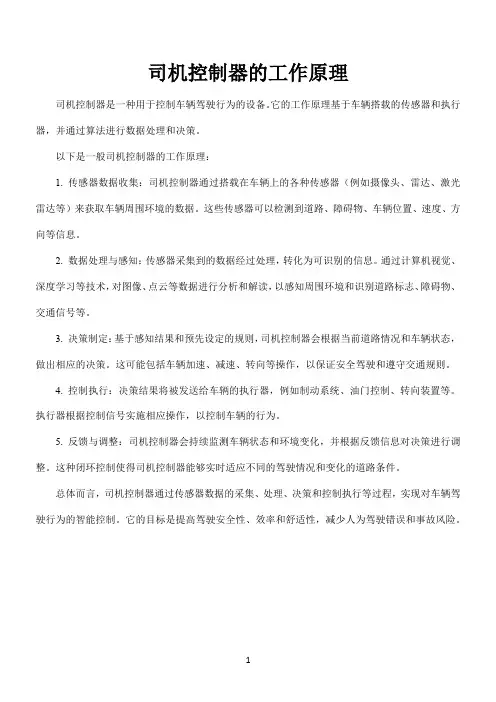

司机控制器的工作原理
司机控制器的工作原理
司机控制器的工作原理
司机控制器是一种用于控制车辆驾驶行为的设备。
它的工作原理基于车辆搭载的传感器和执行器，并通过算法进行数据处理和决策。
以下是一般司机控制器的工作原理：
1. 传感器数据收集：司机控制器通过搭载在车辆上的各种传感器（例如摄像头、雷达、激光雷达等）来获取车辆周围环境的数据。
这些传感器可以检测到道路、障碍物、车辆位置、速度、方向等信息。
2. 数据处理与感知：传感器采集到的数据经过处理，转化为可识别的信息。
通过计算机视觉、深度学习等技术，对图像、点云等数据进行分析和解读，以感知周围环境和识别道路标志、障碍物、交通信号等。
3. 决策制定：基于感知结果和预先设定的规则，司机控制器会根据当前道路情况和车辆状态，做出相应的决策。
这可能包括车辆加速、减速、转向等操作，以保证安全驾驶和遵守交通规则。
4. 控制执行：决策结果将被发送给车辆的执行器，例如制动系统、油门控制、转向装置等。
执行器根据控制信号实施相应操作，以控制车辆的行为。
5. 反馈与调整：司机控制器会持续监测车辆状态和环境变化，并根据反馈信息对决策进行调整。
这种闭环控制使得司机控制器能够实时适应不同的驾驶情况和变化的道路条件。
总体而言，司机控制器通过传感器数据的采集、处理、决策和控制执行等过程，实现对车辆驾驶行为的智能控制。
它的目标是提高驾驶安全性、效率和舒适性，减少人为驾驶错误和事故风险。
1。
各车型动车组司机控制器简介
各车型动车组司机控制器简介摘要：介绍各类动车组司机控制器功能、构成和工作原理、技术参数等，具有非常高的可靠性，保证动车组的安全运行。
关键词：动车组司机控制器工作原理前言：动车组司机控制器是司机用来操纵动车组运行的主令控制器。
它也适用于其它机车、动车组、城市轻轨、地铁等，是司机用来发出动车组运行过程中牵引指令的主令控制设备。
司机控制器分为独立式和牵引、制动、恒速一体手柄，具有结构紧凑、体积小、重量轻、高可靠、长寿命、少维修风特点。
速动开关采用德国沙尔特宝公司先进的速动开关模块，自净、密封。
编码器采用格雷编码器。
了解司机控制器的功能和工作原理具有重要意义。
一、CR400BF型动车组司机控制器介绍1、牵引制动手柄司机控制器作为司机用来操作动车组运行的主令控制器，它的主要功能为：施加牵引、制动指令，确认列车操纵模式，实现车辆的启动调速等功能。
司机控制器设置1个手柄向前为牵引，手柄设有0位（手柄垂直）、恒速位、紧急制动位三个位置及牵引区域、制动区域两个区域。
手柄上设有防勿动按钮。
牵引区域设有分2级的牵引加速区域及分2级的牵引减速区域。
制动区域设有7级。
手柄向前推向牵引区域时，必须按下手柄头部的按钮，向后拉到制动区域不需按按钮。
其中，牵引加速区域、牵引减速区域相对于恒速位是自复的。
司机控制器手柄的转动，通过与手柄连接的两个光电格雷编码器输出牵引、制动指令，手柄转到紧急制动时，通过紧急制动开关输出紧急制动指令。
2．模式按钮操纵模式选择按钮为白色自复位按钮，可选择“速度控制模式”或“级位控制模式”。
正常位为“速度控制模式”。
二、CR300BF型动车组司机控制器介绍1、手柄介绍CR300BF型动车组司机控制器包括四部分：牵引控制手柄（包括控制器）、制动控制手柄（包括控制器）、恒速设定控制手柄（包括控制器）、方向模式选择开关。
其中，牵引控制手柄（包括控制器）、速度设定控制手柄（包括控制器）和方向模式选择开关集成在一个模块中，整体安装。
司机控制器(城市轨道交通车辆电器)
两个电位器的公共端接地，另一 端经限流电阻接+15v直流电源， 滑动端随控制手柄转动而转动， 从而改变滑动端和15V电源端之 间的电压，如左图所示，这三点 点位信号由X2-2、X2-3、X2-5 输出到控制主机，控制主机根据 这一电压信号判断控制手柄的位 置设定。
换向手柄
控制手柄
用手下压控制手柄头将带动手柄滑块向下滑动，直至手柄头接触空心轴。此过程中，手柄 头下滑距离为 5mm，即警惕按钮行程为 5mm。手柄头下滑带动控制手柄操纵杆下滑，挤 压钢珠，使其向右滚动，带动滑杆挤压触头。钢珠滚动行程为 2.8mm，即辅助触头被压下 2.8mm， S826el 辅助触头的正常开闭行程如图 18 所示，辅助触头从初态到闭合动作行程 为（8.85±0.2）-（6.60±0.25）=1.8～2.7，所以滑杆的动作行程满足辅助触头的动作行 程，能实现 S826al 辅助触头的正常开闭。
互锁组成（机械联锁装置）
包含： 1、侧板锁与换向单元的联锁 2、换向单元与控制单元的联锁
1、侧板锁与换向单元的联锁
要求：根据锁单元与换向单元机械联锁要求， 司机控制器的控制手柄在“0”位，方向手 柄在零位时，可用钥匙将司机控制器的控制 手柄和换向手柄锁住，同时钥匙开关起着控 制辅助触头的作用；只有当司机控制器控制 手柄在“0”位，方向手柄在“0”位且将钥 匙开关转到“O”位时钥匙才能取出，钥匙 取出后手柄不能移动。
警惕按钮
控制凸轮组成
控制凸轮组成主要由控制轴、若干个不同形状的控制凸轮、控制圆齿轮、控 制联锁轮和隔离套所组成，如图 9－4 所示。在控制轴上套装着控制凸轮，每控 制凸轮对应一对触头，类似图 9－1B-B 剖面所示。控制轴上还套装着控制联锁轮 与换向凸轮组成中的换向联锁轮共同完成对控制手柄和换向手柄间的关系约束。
运用车间副司机提职司机12月专业知识抽考卷(第三期)
改变三相异步电动机______ 的方法是改变旋转磁场的方向。
[填空题] *空 1 答案：转向直流电力机车的接地继电器用于主电路______ 保护。
[填空题] *空 1 答案：接地DK 一1 型电空制动机在系统设计上采用失电制动。
( ) [判断题] *对(正确答案)错直流电力机车上选用的电流继电器与高压电流互感器配合作主电路______ 过流保护。
[填空题] *空 1 答案：原边两位置转换开关主要由______ 和触头组系统组成。
[填空题] *空 1 答案：传动装置主断延时阀的作用是使传动气缸较灭弧室滞后一定时间得到储风缸的压缩空气，从而使隔离开关的动作比主触头动作滞后35 ~ 50 mm，实现______的无电分断。
[填空题] *空 1 答案：隔离开关直流电力机车由三个基本独立的电路系统组成，分别为主电路、辅助电路、______ (含电子电路) 。
[填空题] *空 1 答案：控制电路当高压安全阀动作并发出响声时，是警告司机必须住手空压机的运转。
( ) [判断题] *对(正确答案)错电空制动控制器手柄放“重联”位时，均衡风缸管的压力应与列车管的压力相一致。
( ) [判断题] *对(正确答案)错空气位控制时，空气制动阀在缓解位，作用柱塞开通了调压阀管到均衡风缸的通路。
( ) [判断题] *对(正确答案)错电空位控制，电空制动控制器在制动前中立和制动后中立位的作用不同。
( ) [判断题] *对(正确答案)错DK-1 型电空制动机是用机车分配阀来控制机车制动缸。
( ) [判断题] *对(正确答案)错电空位控制，电空制动控制器在紧急位时，紧急放风阀先动作，产生紧急制动作用。
[判断题] *对错(正确答案)电动放风阀先动作直流电力机车主电路按电压级可分为网侧(25 kV 侧)高压电路、______ 电路和牵引制动电路三类。
[填空题] *空 1 答案：调压整流直流电力机车辅助电路由单－三相供电系统、______ 、单相负载电路、保护电路四部份组成。
城轨车辆主型电器—司机控制器的工作原理
2、主控制手柄与方式/方向手柄之间 的联锁。
第三章 城轨车辆主型电器
第八节 司机控制器的工作原理
第八节 司机控制器的工作原理
目录
01 司控器的原理 02 其他类型司控器 03 司控器的控制关系
司控器
第八节 司机控制器的工作原理
一、司机控制器的工作原理：
在操作司机控制器之前，必须先插 入钥匙开关并转动到“ON”位。通过操 纵司机控制器手柄，可使列车按司机意 图运行。
钥匙开关
第八节 司机控制器的工作原理
一、司机控制器的工作原理：
司机通过板动手柄使两根不同的轴 移动，控制凸轮及与行程开关相应的触 点分合，然后通过控制电路控制列车的 运行方向，实现列车牵引制动和惰行工 况的转换。
行程开关轴 凸轮来自第八节 司机控制器的工作原理
二、其他类型的司机控制器
图示为广州地铁3号线所用的司机控 制器面板。
1——主控手柄 2——方向开关 3——钥匙开关
第八节 司机控制器的工作原理
三、司机控制器手柄与钥匙开关之间 的控制关系
为了确保车辆设备的运行安全及运行 中操纵的安全，在主控制手柄、方式方向 手柄与钥匙开关之间设有机械联锁装置。
第八节 司机控制器的工作原理
三、司机控制器手柄与钥匙开关之间 的控制关系
