双离合变速器详解
双离合变速箱工作原理
双离合变速箱工作原理
双离合变速箱是一种能够实现快速换挡的变速器。
它使用两个离合器，一个负责连接发动机和变速器输入轴，另一个负责连接变速器输出轴和驱动轴。
其中一个离合器控制奇数档位，另一个控制偶数档位。
在起步时，双离合变速箱首先将奇数档位和偶数档位预选好，以确保能够快速切换。
当驾驶员踩下油门踏板时，离合器A （奇数档位对应的离合器）闭合，将发动机的动力传递给变速器的输入轴。
同时，离合器B（偶数档位对应的离合器）打开，断开了变速器输出轴和驱动轴之间的连接。
随着车速的增加，当需要换档时，双离合变速箱会预测驾驶员的意图，并自动控制两个离合器的工作。
当需要进行升档时，离合器A释放，断开发动机和变速器的连接，同时离合器B
闭合，建立变速器输出轴和驱动轴的连接。
这种切换过程几乎是瞬间完成的，因此驾驶者几乎感受不到断电。
当需要降档时，离合器B释放，断开变速器输出轴和驱动轴
的连接，同时离合器A闭合，建立发动机和变速器输入轴的
连接。
这样可以降低发动机转速，提供更多的动力。
双离合变速箱通过同时准备两个档位，实现了快速换挡和平顺的驾驶体验。
它利用电子控制单元来监测车速、驾驶员操作和发动机负载等参数，并根据这些参数自动选择适当的档位。
这种变速箱在提高车辆燃油经济性的同时，也提升了驾驶乐趣和操控性能。

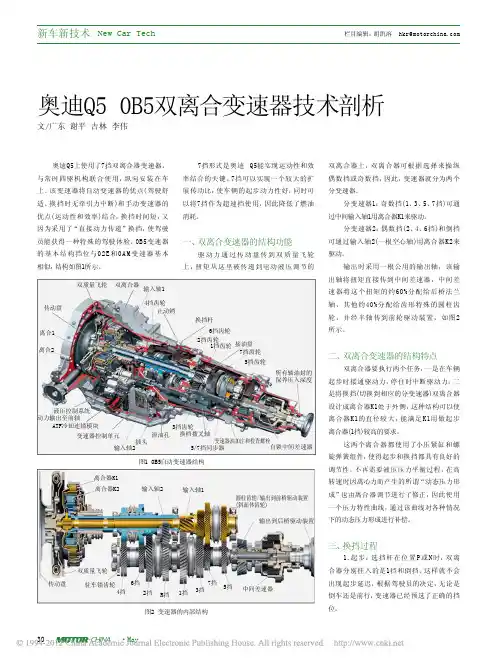

奥迪Q50B5双离合变速器技术剖析
三锥同步器，4-7挡配备单锥同步器就足够 用了。
四、动力传递分析
输 入 轴1为实 心，通 过 花 键 与离合 器 K 1 相 连 ，用于 驱 动1挡、3 挡、5 挡 和 7 挡 齿 轮。 输 入 轴 2为空心，安 装 在 输 入 轴1的 外 侧，通 过花键 与离合 器 K 2 相连，用于驱 动 2 挡、4 挡、6挡和倒挡齿轮。
6 挡 动力传 递 路 线：发 动 机→双 质 量飞 轮→离合器K 2→输入轴2(6挡主动齿轮)→ 输出轴2(6挡齿轮)→中间差速器，如图3(f) 所示。
7 挡 动力传 递 路 线：发 动 机→双 质 量飞 轮 →离 合 器 K 1→ 输 入 轴 1(7 挡 主 动 齿 轮 )→ 输出轴2(7挡齿轮)→中间差速器，如图3(g) 所示。
30
-CHINA ·May
新车新技术 New Car Tech
栏目编辑：胡凯溶 hkr@
2.换挡：驾驶员想向前起步，将选 挡杆推至位置D以1挡起步，当车速超过 15km/h，变速器2内就挂上了2挡(先前挂 入的是R挡)。如果达到了1-2挡的升挡换 挡点，那么离合器K1就会立即脱开，与此 同时离合器K2会迅速接合，因此不会出现 牵引力中断，整个换挡过程不到百分之一 秒就结束了，随后变速器1内挂入3挡(预选 的)，2-3直至6-7的换挡过程就都是重复 上述过程。为了改善换挡的舒适性并保护 离合器，在换挡过程(重叠)中发动机扭矩会 降低。
离合器K 2 将2、4、6和R挡的扭矩传递 给输入轴2，K 2操纵接合杆时，接合轴承压 向离合器压盘的盘形弹簧，由于盘形弹簧支 撑在离合器壳体上，因此离合器压盘压向主 动轮，扭矩传递给输入轴2。

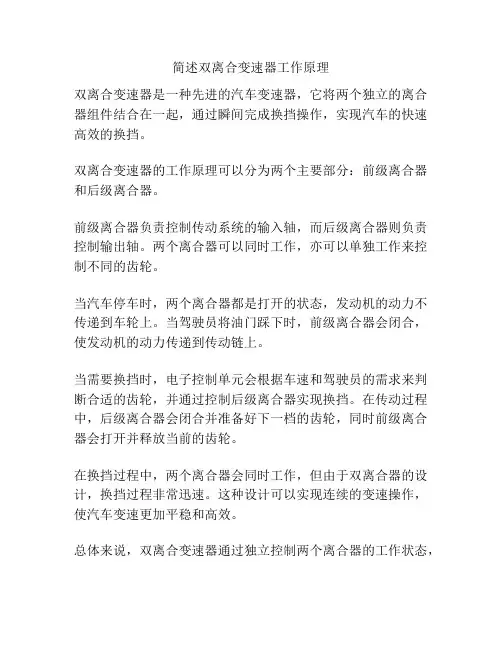

简述双离合变速器工作原理
简述双离合变速器工作原理
双离合变速器是一种先进的汽车变速器，它将两个独立的离合器组件结合在一起，通过瞬间完成换挡操作，实现汽车的快速高效的换挡。
双离合变速器的工作原理可以分为两个主要部分：前级离合器和后级离合器。
前级离合器负责控制传动系统的输入轴，而后级离合器则负责控制输出轴。
两个离合器可以同时工作，亦可以单独工作来控制不同的齿轮。
当汽车停车时，两个离合器都是打开的状态，发动机的动力不传递到车轮上。
当驾驶员将油门踩下时，前级离合器会闭合，使发动机的动力传递到传动链上。
当需要换挡时，电子控制单元会根据车速和驾驶员的需求来判断合适的齿轮，并通过控制后级离合器实现换挡。
在传动过程中，后级离合器会闭合并准备好下一档的齿轮，同时前级离合器会打开并释放当前的齿轮。
在换挡过程中，两个离合器会同时工作，但由于双离合器的设计，换挡过程非常迅速。
这种设计可以实现连续的变速操作，使汽车变速更加平稳和高效。
总体来说，双离合变速器通过独立控制两个离合器的工作状态，
实现快速的换挡和高效的传动，为汽车提供更好的操控性能和燃油经济性。
双离合器变速箱(DCT)
双离合器变速箱(DCT)介绍大多数人知道带传统变速箱的车是如何工作的：手动变速箱，换档时要求驾驶员踩下离合器踏板，用换档杆进行操作；自动变速箱，换档时变速箱替代驾驶员进行所有的操作，涉及的零件有离合器、变扭器和几组行星齿轮。
但也存在一种介于上述两者之间，又综合两者优点的变速箱——双离合器变速箱，也被叫作半自动变速箱、无离合器的手动变速箱或自动化的手动变速箱。
双离合器变速箱相当于将两个手动变速箱的功能集成到一个变速箱中。
为更好地理解这个意思，首先介绍一下传统手动变速箱是如何工作的是非常有益处的。
在标准的装备换档杆的车辆中驾驶员想从某个档位切换到另一个档位时，他首先需要踩下离合器踏板。
这将使一个单离合器开始工作，将发动机与变速箱脱开并中断传递到变速箱的动力。
然后驾驶员用换档杆选择一个新档位，这是一个驱使齿套从一个齿轮移动另一个不同尺寸齿轮的过程。
一个被叫做同步器在啮合前发挥作用，使齿面线速度一致，以防止发生齿面碰撞。
一旦切入了新的档位，驾驶员松掉离合器踏板，这将重新使发动机和变速箱连接，将动力传递到车轮。
因此在传统的手动变速箱中，不存在从发动机到车轮的连续不断的动力传递。
相反，在换档过程中，动力传递经历了传递—中断—传递的变化过程，这将引起被称作“换档冲击”或“扭矩中断”的现象。
对一个不熟练的驾驶员来说，这可能导致换档时乘员一次次被推向前和抛向后。
与手动变速箱形成对照的是，双离合器变速箱使用两个离合器，但没有离合器踏板。
最新的电子系统和液压系统控制着离合器，正如标准的自动变速箱中的一样。
在双离合器变速箱中，离合器是独立工作的。
一个离合器控制了奇数档位(如：1档、3档、5档和倒档)，而另一个离合器控制了偶数档位(如：2档、4档和6档)。
使用了这个布局，由于变速箱控制器根据速度变化，提前啮合了下一个顺序档位，因此换档时将没有动力中断。
双离合器变速箱(DCT)主要由双离合器、机械部分变速箱、自动换档机构、电子控制液压控制系统组成。
双离合变速箱工作原理
双离合变速箱工作原理
1.双离合变速箱的概念
双离合变速箱（Dual-Clutch Transmission，简称DCT）是一种全自动机械式变速箱，也叫双离合器变速器、直接变速器，它采用一组离合器分别实现不同齿比的换挡，可以在0.1秒内实现换挡。
DCT的优点是支持自动和手动两种换挡方式，提供更快的加速响应和更高的燃油经济性。
2.双离合变速箱的结构
双离合变速箱的核心部件是两个离合器和多个齿轮，分别安装在主轴和副轴上。
离合器1、2分别负责控制齿轮轴1、2的转动，可以实现双涡轮效应，从而避免了传统变速箱在换挡时的能量浪费和动力中断的问题。
此外，DCT还包括控制器、传感器和电子部件等。
3.双离合变速箱的工作原理
DCT的工作原理可以分为三个部分：离合器、换挡和控制器。
在起步或低速行驶时，离合器1开启，离合器2关闭，功率通过主轴传递到副轴，驱动车辆前行。
随着车速的增加，控制器监测到达换挡转速点，此时离合器1关闭，离合器2开启，新齿轮加入传动系统，以实现不同齿比的换挡。
同时，控制器会检测转速、负载、油温等参数，根据算法实现最佳换挡。
4.双离合变速箱的优缺点
DCT的优点包括更快的换挡响应速度、更高的燃油经济性、更平稳的行驶和更佳的操控性。
缺点则是相对传统变速箱更昂贵和更复杂，维护和保养成本更高。
5.结论
双离合变速箱是一种高效、先进的变速器。
虽然相对传统变速箱更昂贵和更复杂，但其优秀的动力响应和经济性，越来越受到车主的青睐。
随着技术的进步，DCT的可靠性、操作性和性价比会逐步提高。
双离合变速器工作原理
双离合变速器工作原理
双离合变速器（英文名称Dual-clutch Transmission，简称DCT）是一种匹配汽车动力传动系统的先进技术，它的实现需要把内置双离合器的平行连接的电液双离合器和传动箱组合在一起。
双离合变速器的工作原理是：双离合变速器的运动原理与传统的手自一体变速器的运动方式基本相同，但双离合器的实现过程中使用了两个离合器。
双离合变速器的第一个离合器交替连接发动机输出轴与变速箱输入轴，与之并行地，第二个离合器则控制由变速箱通过轴与离合器间连接的变速箱内部档位之间的转换。
当一个离合器处于离合状态时，另一个就处于开启状态，这样，此时正好又有一组档位接通，当机械弹簧使得转换比传动，进而实现变速的作用。
从性能上来说，双离合变速器的明显优势是它的变速速度快、可靠性高、变速坚固性好。
在有电液传动的一体技术的支持下，双离合变速器的变换特性已被提得十分精密，其变换的最大优点是在动力变换过程中没有滞后，使驾乘者在行车过程中由发动机提供动力顺≡畅平稳，降低了变速时候的异音和颠簸感，使操控性能得到大幅提高而发动机的输出功率由于损耗低，与普通变速器相比大大提高了汽车的燃油经济性。
另外，双离合变速器的操纵也较为便捷，用户可以使用挡位选择杆、换挡拨片或者方向盘上的操纵按钮，来完成变速及换挡，并且车辆完全静止即可完成。
双离合器变速箱工作原理详解
双离合器变速箱工作原理详解2010年10月11日17:13腾讯汽车我要评论(1)字号：T|T离合器位于发动机与变速器之间，是发动机与变速器动力传递的“开关”，它是一种既能传递动力，又能切断动力的传动机构。
它的作用主要是保证汽车能平稳起步，变速换挡时减轻变速齿轮的冲击载荷并防止传动系过载。
在一般汽车上，汽车换档时通过离合器分离与接合实现，在分离与接合之间就有动力传递暂时中断的现象。
这在普通汽车上没有什么影响，但在争分夺秒的赛车上，如果离合器掌握不好动力跟不上，车速就会变慢，影响成绩。
为了解决这个问题，早在上世纪80年代，汽车工程界就弄出了一个双离合系统变速器，简称DSG（英文全称：Direct Shift Gearbox），装配在赛车上，能消除换档离合时的动力传递停滞现象。
例如布加迪EBl6.4 Veyron的新型7速变速器是装置了双离合器，从一个档位换到另一个档位，时间不会超过0.2秒。
现在，这种双离合器已经从赛车应用到一般跑车上。
奥迪汽车公司的新型奥迪TT跑车和新奥迪A3都已经装置了这种DSG。
这些汽车装配DSG的目的是可以比自动变速器更加平顺地换档，不会有迟滞现象。
奥迪这种双离合系统变速器是一个整体，有6个档位，离合器与变速器装配在同一机构内，两个离合器互相配合工作。
这好比喻一辆车有两套离合器，正司机控制一套，副司机控制另一套。
正司机挂上1档松开离合踏板起步时，这时副司机也预先挂上2档但踩住离合踏板；当车速上来准备换档，正司机踩住离合踏板的同时副司机即松开离合踏板，2档开始工作。
这样就省略了档位空置的一刹那，动力传递连续，有点象接力赛。
双离合系统两套离合器传动系统，通过电脑控制协调工作。
当汽车正常行驶的时候，一个离合器与变速器中某一档位相连，将发动机动力传递到驱动轮；电脑根据汽车速度和转速对驾驶者的换档意图做出判断，预见性地控制另一个离合器与另一个档位的齿轮组相连，但仅处于准备状态，尚未与发动机动力相连。
大众6挡双离合器变速器_DSG_结构原理分析
大众6挡双离合器变速器_DSG_结构原理分析DSG变速器由两个独立的离合器、两个输入轴、两个输出轴和一组齿
轮组成。
其中一个离合器连接主动力传动装置（例如发动机），称为“离
合器1”，另一个离合器连接车辆动力系统（例如驱动轮），称为“离合
器2”。
两个输入轴分别与两个离合器连接，而两个输出轴则与对应的齿
轮相连。
DSG变速器的工作过程如下：当车辆启动时，离合器1闭合，将主动
力传递到变速器的输入轴上。
此时，离合器2打开，离合器1和离合器2
之间没有传递动力。
然后，变速器根据车辆的需求，选择适当的齿轮组合，将主动力传递到输出轴上，从而驱动车辆前进。
当需要换挡时，离合器1
打开，离合器2闭合，使得变速器可以在瞬间切换到下一个合适的齿轮组合，然后再次闭合离合器1打开离合器2，继续传递动力。
DSG变速器的特点有以下几点：首先，由于采用了双离合器结构，换
挡过程非常迅速且平稳，基本不会感到动力中断或轰鸣。
其次，双离合器
的结构使得变速器可以预测驾驶者的换挡意图，因此可以提供更好的驾驶
感受和响应性能。
此外，DSG变速器还具有很高的燃油经济性，因为它能
够根据实际需求，选择合适的齿轮比，使发动机处于最佳工作状态。
最后，DSG变速器还提供了手动和自动两种换挡模式，使驾驶者可以根据自己的
喜好和驾驶习惯进行选择。
总结起来，大众6挡双离合器变速器（DSG）采用双离合器的结构，
能够实现快速而平稳的换挡过程，并且提供了高效的燃油经济性和灵活的
驾驶性能。
它是一种先进的汽车变速器技术，为驾驶者提供了更好的驾驶
体验。
