ML20MnTiB高强度冷镦钢线材的研制与开发

合集下载

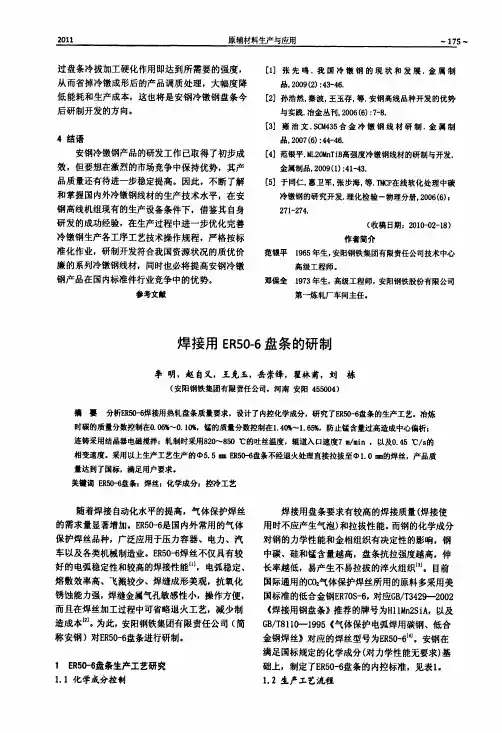

焊接用ER50—6盘条的研制

焊接用ER50—6盘条的研制
性能不稳定,抗拉强度波动范围为570----602 碳、硅、锰成分同时偏低时,最大抗拉强度538
14Pa: MPa,
平均抗拉强度527 ilPa,最小伸长率360,40,平均伸
%辆村}4生产t0』训IJ



l靴逝^Ll地度 3结论
(1)F350
1:艺1’o r艺3所牛产的m祭金棚自l织如削l 所示。曲种上艺金剌组织均为F岬,l艺1 0 1.岂3 所生产盘条的^^牲度分别为0级、9 5级.L艺3生 产的盘条晶粒巫细小.组织蜓均匀。 对工艺l与工艺3对比可知.辊逆入口速度降 低时.F,RSO-6盘条抗拉强度略有F降,但从其金 相组织可见,工艺3比工艺l所生产的盘条金相组 0}均匀,说明辊道^口速度降低可使ER50—6盘条 得到均匀细小的铁索体和极少最的珠光体纽织. 从而获得良好的拉拔性能。
【4]储继钉.卅希海,何#凯.锋梆接¨J钠&条,h.HE仕
”后的蹙化及埘蜱材}r啦的影响…W接.2004
¨)36—4l
0Ⅱr样照.拉拔上艺为
[5】I熏群.耿继烈.彝^m.*^∞m火l=艺的ER?OS一6 蜱熊川盘枭的日制【Jj#饲技术2007(5):30—32 【6】£勇.张嚣萍ER705-6盘采{i拔断裂鲧因分昕【J】盒 WM8.2009.35(6):55—58 [7】崔林甫.万圃辑.杨晓奇.辱焊接朋lm删葩sl^线材的 生产U】盒H制%.2009.35“)35—37 (收捣日期卸Ilq3—30) 作者蔼介 辛■l蛔0年生.宣目1月铁蜒埘有毗谢任2iU第一拣轧 J_轧钢助月I柱Ⅻ. 超自义1965年qt.离鳍I翱师.安Ⅲ钢铁艇团有戳贵仟 *目帮“炼nr“rK。 i克i]978年‘E.安Ⅲ制铁蝇例订戳☆任。司第一炼轧 r'炼钢1程师。 岳囊tl 1983年±.蜜刚制铁啦1月fIm贯ft公t4技术中心

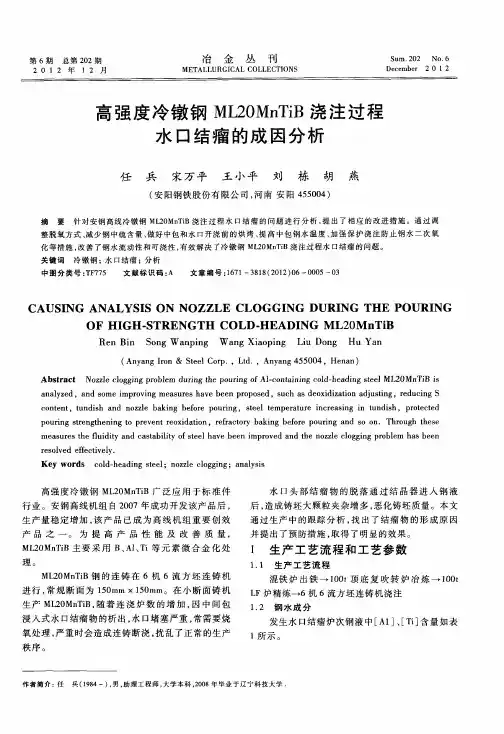

高强度冷镦钢ML20MnTiB浇注过程水口结瘤的成因分析

高强度冷镦钢ML20MnTiB浇注过程水口结瘤的成因分析
残存 少 量 SO 。当 W( 1 大 于 0 0 % 时 , 中形 成 i, A) .1 钢 固态 的 A 和 C O ・ i : 1 O a TO 的夹 杂物 : C O— 1 T ] 2 O]= a ・ i , A , a A, +『 i + [ O C O TO 一 1 O
L F炉精炼 一6机 6流 方坯 连铸 机浇 注
12 钢 水 成 分 .
浸入 式水 口结 瘤物 的析 出 , 口堵塞 严重 , 需要 烧 水 常 氧处 理 , 重 时会 造成 连铸 断浇 , 乱 了正 常的生 产 严 扰
秩序。
发 生水 口结 瘤炉 次钢 液 中 [ 1 、 T ] 量 如表 A ] [ i含
包 观 察下 渣情 况 , 止 下 渣及 过 早 抬 起 造成 钢 水 二 防 次氧 化 。 ( )浇 注过程 中 中包 采 用 双层 覆 盖剂 , 层 为 4 下
含铝 钢 的钙处 理 是将 钢 中 A , 1O 夹杂 物 转变 成 低熔 点 的钙 铝酸盐 , 实质上 是 钢水 中氧 、 、 、 等 硫 钙 铝 元 素及 C O、 1 C S夹 杂 物 相 互 作 用 的 过 程 。 a A, 、 a O
c n e t un ih n o ze a i g beo e po rn o tn ,t d s a d n z l b k n f r u i g, se l t mp r t r i c e sn n u d s t e e e a u e n r a i g i t n ih, p oe t d r t ce p u i g sr n t e ng t r v n e xd to o rn te g h ni o p e e tr o i a in, rfa tr k n eo e po rng a d S n T o g he e er c o y ba i g b fr u i n O o . hr u h t s

大规格冷镦钢ML20MnTiB的研制与开发

大规格冷镦钢ML20MnTiB的研制与开发

3 1
高速线材线 是从意大利达涅利公 司引进 的高速
线材轧机 , 年生产量 已达 6 O万 吨以上 。主要工艺装 3 生产 工艺
备有 : 步进式加热炉一座 ; 全连 轧轧机一套 2 6架 , 钢
坯断面 10方 ; 5 延迟型斯太 尔摩冷却线 全长 11米 , 0
有2 7台 风机 , 0 2 7年 进 行 了 大 盘 卷 技 术 改 造 , 品 0 产 规 格 从 原 来 的 5 5~(1 m 扩 大 到 中 . ~ . I6 m ) 55
3 1 化 学成分 .
化学成分设计依据 G / 6 7 20 ( B T4 8— 0 2 冷镦 和冷 ( 挤压用钢》 ML0 n i 中 2 M TB化 学成 分体 系 , 际冶炼 实 控制过程 中, 适当降低 钢中碳 含量 , 少 P S等有 害 减 、 元素的含量 , 残余元 素铬 、 、 也应控 制在 0 0 % 镍 铜 .2 以下 , 确保钢水 的纯净度 。见表 1 。
p o e s c n r l h c a e r a e r d ci n a cd n n o v d t e p o l m f o d h a ig c a k r c s o t ,w ih h sd c e s d p o u t c i e ta d s l e h r b e o l e d n r c . o o c
随着汽车 、 械 、 通 运输业 的高速 发展 , 机 交 生产
冷镦用钢的企业 , 在降低 生 产成本 的 同时致力 于满 足紧 固件行业提 出 的提高冷 加工性 能 , 少冷 成型 减 制造成本 的要 求。 目前 , 市场 上对大 规格 高强 度冷
镦钢需求急剧上升 , 为满足市场需求 , 南钢在 lO 电 Ot 炉一 L 精炼一 10m F 5 m× 5 m连铸小 方坯一 高速 10m 线材及 大 盘 卷 生产 线 上 , 行 了用 于 生 产 大 规 格 进

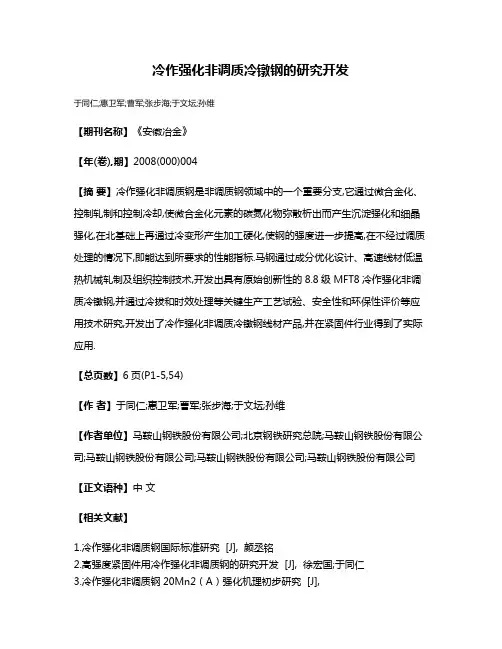

冷作强化非调质冷镦钢的研究开发

冷作强化非调质冷镦钢的研究开发

冷作强化非调质冷镦钢的研究开发
于同仁;惠卫军;曹军;张步海;于文坛;孙维
【期刊名称】《安徽冶金》
【年(卷),期】2008(000)004
【摘要】冷作强化非调质钢是非调质钢领域中的一个重要分支,它通过微合金化、控制轧制和控制冷却,使微合金化元素的碳氮化物弥散析出而产生沉淀强化和细晶强化,在北基础上再通过冷变形产生加工硬化,使钢的强度进一步提高,在不经过调质处理的情况下,即能达到所要求的性能指标.马钢通过成分优化设计、高速线材低温热机械轧制及组织控制技术,开发出具有原始创新性的8.8级MFT8冷作强化非调质冷镦钢,并通过冷拔和时效处理等关键生产工艺试验、安全性和环保性评价等应用技术研究,开发出了冷作强化非调质冷镦钢线材产品,并在紧固件行业得到了实际应用.
【总页数】6页(P1-5,54)
【作者】于同仁;惠卫军;曹军;张步海;于文坛;孙维
【作者单位】马鞍山钢铁股份有限公司;北京钢铁研究总院;马鞍山钢铁股份有限公司;马鞍山钢铁股份有限公司;马鞍山钢铁股份有限公司;马鞍山钢铁股份有限公司【正文语种】中文
【相关文献】
1.冷作强化非调质钢国际标准研究 [J], 颜丞铭
2.高强度紧固件用冷作强化非调质钢的研究开发 [J], 徐宏国;于同仁
3.冷作强化非调质钢20Mn2(A)强化机理初步研究 [J],
4.GB/T 3098.2-2000《紧固件机械性能螺母粗牙螺纹》浅析暨8级免退火非调质螺母用冷镦钢MFM-2研究开发 [J], 宋强; 刘朝彤; 宫辉; 孙山
5.高韧性冷作强化非调质冷镦钢的研发及应用 [J], 于同仁;沈德山;姜婷;张晓瑞因版权原因,仅展示原文概要,查看原文内容请购买。

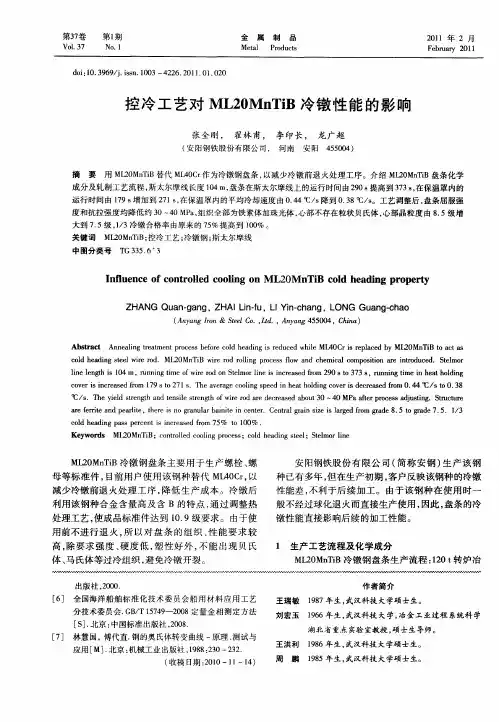

控冷工艺对ML20MnTiB冷镦性能的影响

控冷工艺对ML20MnTiB冷镦性能的影响
关键词 M 2 Mn i 控 冷 工 艺 ; 镦 钢 ; 太 尔 摩 线 L 0 TB; 冷 斯 T 3 . 3 G35 6 中 图 分 类号
I fu n e o o n e c fc nt o l o l l e ng o 0 B o d he d ng p o r y
c l e d n a sp r e ti i ce s d fo 5 od h a ig p s ec n s n r a e r m 7 % t 1 0 . o 0% Ke wo d ML 0 T B;c nr l d c oig p o e s o d h a i g se l tl rl e y rs 2 Mn i o t l o l rc s ;c l e d n te ;S emo i oe n n
ZHANG a ・ a g,ZHAI i—u,L n c a g,L Qu n g n nf L I Yi— h n ONG a g c a Gu n - h o
( n a g I n& Sel o ,t. A y n 5 0 4, hn ) A yn o r t . Ld , na g4 5 0 C ia eC
 ̄ / .T eye t n t a dt s es e g f i dae e rae b u 3 4 a f r r e s d s n .Src r C s h i ds e g n ni r t o w r r r d ce sda o t 0— 0MP t o s j t g t t e l r h e l tn h e o aep c a u i uu
第3 卷 7
V0. 7 13
第1 期
No .1

属 制 品
P o ucs r d t
2 1 年 2 月 01

ML20MnTiB组织与性能优化实践

ML20MnTiB组织与性能优化实践

第19卷第2期2020年6月济源职业技术学院学报Journal of Jiyuan Vocational and Technical CollegeVol.19No.2Jun.2020 MI20MnTiB组织与性能优化实践秦凤婷(济源职业技术学院冶金化工系,河南济源459000)摘要:针对MI20MnTiB冷徹钢线材硬度偏高的问题,与其他厂同等规格材料进行了化学成分、力学性能及金相组织对标实验,发现硬度偏高是由于组织中含有贝氏体造成的,并提出了工艺改进措施:KOCKS入口温度降低到850~890T,卷取温度降低到820~850七,使成晶出保温罩时最高温度控制在600^左右。

通过优化控轧控冷参数等措施,消除了钢材中的硬性贝氏体组织,降低了硬度,改善了力学性能。

关键词:MI20MnTiB;贝氏体;组织与力学性能;冷却工艺D0I:10.3969/j.issn.1672-0342.2020.02.011中图分类号:TF777文献标识码:A文章编号:1672-0342(2020)02-0051-05MI20MnTiB冷徹钢是生产10.9级强度螺栓的常用钢种⑴,其特点是以少量硼代替其他合金元素,具有足够的塑性,良好的表面质量S5],精确的尺寸和均匀的组织等,其热轧盘条可以宜接拉拔和冷徹加工,碳和合金元素含量低,节约了紧固件的制造成本同o河南济源钢铁公司(以下简称济钢)生产该产品以来,以良好的性能及完美的外观迅速占领市场,受到用户的一致好评。

但生产初期,用户反映存在硬度偏高,不易加工的质量问题。

通过与各厂的力学性能和金相组织进行对标,发现钢材组织中存在硬性贝氏体是硬度偏高的主要原因切。

因此,研究了相关优化措施,通过优化控轧及控冷程序,以期消除钢材中的硬性组织,改善力学性能。

一、试样的化学成分及工艺试样从二次加工生产企业现场取回,对MI20MnTiB试样进行分析,其化学成分见表1。

表1ML20MnTiB钢化学成分元素C/wt%Mn/wt%Si/wt%P/wt%S/wt%B/wt%Ti/wt%实测值0.80 1.460.240.0150.0060.00170.063济钢内控0.19±0.01 1.45±0.020.22±0.02W0.025W0.0150.0014^0.00200.06±0.005 GB/T6478-20150.17-0.24 1.30~1.600.17-0.37W0.035W0.0350.0005〜0.00350.04-0.10MUOMnTiB冷徹钢的生产工艺路线为:600t 混铁炉—120t顶底复吹转炉T120tLF—七机七流连铸机连铸成240mm X240mm方坯铸机->•全保护浇铸、液面自动控制、M-EMS、F-EMS电磁搅拌t步进式加热炉加热t连轧-KOCKS减定径—>■加勒特卷取机—>015.5mm~<I>30mm热轧盘条。

ML20MnTiB冷镦钢线材性能优化

ML20MnTiB冷镦钢线材性能优化

ML20MnTiB冷镦钢线材性能优化
ML20MnTiB冷镦钢线材性能优化
梁三清,刘志龙,刘琼,梁强,陈帅
山西新泰钢铁有限公司
摘要:针对ML20MnTiB冷镦钢线材硬度偏高的问题,通过分析其化学成分与轧制工艺,得出Ti和Mn含量过高、轧制工艺不合理是主要原因,采取降低Ti和Mn含量、降低轧后冷却速率的措施后,ML20MnTiB冷镦钢线材的力学性能满足了用户的使用要求。

关键词:冷镦钢; 线材; 硬度; 化学成分; 冷却工艺;
DOI:10.13228/j.boyuan.issn1003-9996.20150047
1 前言
近年来,为应对汽车零部件的轻量化要求,紧固件用冷镦钢的强度越来越高[1,2],现已提高到1 100~1 300MPa级,其中ML20MnTiB即为10.9级高强度冷镦钢。

其传统生产工艺要求线材在制作螺栓前需先进行退火处理,然而随着行业竞争的加剧,为了降低成本,往往要求省略退火工艺,直接加工成形。

冷镦钢牌号及用途

冷镦钢牌号及用途

冷镦钢牌号及用途冷镦钢是一种通过冷镦加工制成的工程金属材料。

它的牌号及用途可以根据不同的国家和地区而有所差异。

以下是一些常见的冷镦钢牌号及其主要用途的简介。

1. SWRCH系列(日本工业标准):SWRCH6A-23A是一种含有高碳的冷镦钢,适用于制造高强度及高导电性的螺栓、铆钉等紧固件。

2. ML系列(美国标准):ML10B-30B是一种含有中碳的冷镦钢,常用于生产汽车零部件、螺栓、螺母等高强度需要强度和韧性的零件。

3. ML20MnTiB(美国标准):ML20MnTiB是一种含有中碳及合金元素的冷镦钢,广泛用于生产汽车的传动轴、悬挂系统、车架等零部件。

4. SAE系列:SAE1006-1065是一种低碳的冷镦钢,通常用于制造细径螺钉、螺栓以及冷镦件。

5. SWRCH系列(中国国家标准):SWRCH8A-22A是中国国家标准中的一种冷镦钢,用于制造高强度的标准零件、紧固件和机械零件。

6. SC碳素系列(中国国家标准):SCM435-440是中国国家标准中的一种合金结构钢,也常用于冷镦加工,广泛应用于汽车制造、工程机械和航空航天等领域。

7. 45系列(中国国家标准):45钢是一种中碳钢,适合进行冷硬化和冷镦加工,常用于制造强度较高的标准零件和紧固件。

8. SWCH系列(中国国家标准):SWCH6-25是中国国家标准中的一种冷镦钢,适合制造高强度的螺栓、钉子、铆钉及各种紧固件。

总结起来,冷镦钢的牌号及用途可以根据所在地区的标准和需求而有所不同。

不同的冷镦钢具有不同的化学成分和机械性能,因此用途差异也较大。

冷镦钢通常在制造行业中广泛应用,例如汽车制造、航空航天、轴承、农机制造等领域。

通过冷镦加工,冷镦钢可以制造出各种形状的零件,具有较高的强度、耐磨性和耐用性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

抗拉强 度 /M Pa
屈服强 度 /M Pa
延伸 率 /%
面缩 率 /%
495~530
335~350
33~37
69~77
2. 4 用户使用 在开发生产出 12. 0 mm 以下规格冷镦钢线材
并获得稳定性能的基础上 ,安钢又成功研制生产出
第 1期
范银平 : ML20M nTiB高强度冷镦钢线材的研制与开发
难度较大的 20. 0 mm 规格 ML20M nTiB 线材 ,并将 该批 20. 0 mm大规格线材发往宁波东港紧固件厂 ,
3 结语 (1)安钢的工艺装备条件及工艺技术控制水平 ,
已完全具备批量生产硼系合金冷镦钢线材的能力 。 (2) 通过控制冶炼质量 ,提高 B 在钢中的稳定
性 ,进而改善 ML20M nTiB 钢线材冷镦性能 ,产品可 以满足用户制作 10. 9级高强度螺栓的技术要求 。
参考文献 [ 1 ] 臧震 , 李伟. 高强度螺栓用钢的开发 [ J ]. 山西冶金 ,
Abstract Fastener p roduction requiresML20M nTiB cold heading w ire rod to imp rove cold p roducing p roperty, hardenabil2 ity and comp rehensive mechanical p roperty. The 100 t BOF2LF refining p rocess2150 mm ×150 mm continuous casting2high billet speed w ire p roduction line were adop ted by Angang. The chem ical compositions of ML20M nTiB high strength cold heading steel w ire rod researched and developed are as follows: w ( C) is 0. 19% ~0. 22% , w ( Si) is 0. 08% ~0. 20% , w (M n) is 1. 40% ~1. 55% , w ( Ti) is 0. 04% ~0. 06% , w (B ) is 0. 000 5% ~0. 002 5%. To control B can’t be oxidized and nitrided in the smelting p rocess. In the rolling p rocess, initial rolling is at ( 950 ±30) ℃, finish rolling is at (870 ± 20) ℃, size reducing is at(830 ±20) ℃, w ire laying is at(800 ±20) ℃, entrance roller speed is 12~18 m /m in. Produc2 tion p ractice show s that integrated cold heading p roperty keep s stable and each technical index has reached the requirements
钢中夹杂物分析 :硅酸盐类夹杂小于 0. 5级 ;单 颗粒球状类夹杂小于 0. 5级 。 2. 3 热处理后组织及性能
热处理后组织为粒状珠光体 +铁素体 (图 2) , 调质后为回火屈氏体 (图 3) ,力学性能见表 3。
表 3 10 mm 线材热处理后力学性能 Ta b le 3 M e cha n ica l p rop e rtie s o f 10 mm
由于 ML20M nTiB 为低合金高强度冷镦钢 ,其热 轧线材主要用于生产变形量大 、强度高的紧固件 ,要 求组织为铁素体 +珠光体 ,同时具有高的塑性及低 的表面硬度 ,因此 ,轧制时在确保轧材表面质量的前 提下 ,生产过程应采取低的加热温度 ( 980 ±30 ) ℃,以避免在高温条件下 ,钢中硼重新分布并与氧 、 氮结合分别形成氧 、氮化物 ,降低淬透性 。另外 ,结 合其 CCT组织转变曲线 [ 2 ] ,根据不同轧制规格合理 地确定控轧及轧后控冷工艺参数 , 如开轧温度为 (950 ±30) ℃,入精轧温度为 ( 870 ±20) ℃,入减定 径温度为 (830 ±20 ) ℃,吐丝温度为 ( 800 ±20 ) ℃ 等 ,轧后控冷采取斯太尔摩延迟冷却工艺 :入口辊道 速度为 12~18 m /m in,以确保轧材具有良好稳定的 组织状态及适宜的晶粒度 。
w ire ro d a fte r he a t tre a tm e n t
2 轧材实物质量分析 2. 1 轧材组织及性能
对 ML20M nTiB 冷镦钢线材进行金相检验 ,组织 为铁素体 +珠光体 ,如图 1 所示 。晶粒度为 9. 5 ~ 10. 5级 ,脱碳层深度为 ( 0. 2 ~0. 5) D % ,表面硬度 HRB 值为 86~91,其他力学性能见表 2。
为满足紧固件行业使用低成本高强度冷镦用钢 的需要 ,安阳钢铁集团公司 (简称安钢 )在 100 t转
炉 % LF精炼 % 150 mm ×150 mm 连铸小方坯 %高 速线材生产线上 ,进行了用于生产 10. 9级高强度螺 栓的 ML20MnTiB冷镦钢线材的研制与开发 。该产品 与其他相同强度级别的合金冷镦钢相比 ,具有优越的 冷变形性能和强韧性 ,更适用于制作高强度螺栓 。
Research and developm en t of ML 20M nT iB h igh strength cold head ing w ire rod
FAN Yin2p ing
( Technology Cen ter of A nyang Iron & S teel Group Co. , L td. , A nyang 455004, Ch ina)
第 35卷 第 1期 Vol135 No11
金 属 制 品 M etal Products
2009 年 2 月 February 2009
ML20M nT iB高强度冷镦钢线材的研制与开发
范银平
(安阳钢铁集团公司技术中心 , 河南 安阳 455004)
摘 要 紧固件制造要求 ML20M nTiB 冷镦钢线材提高冷加工性能 、淬透性和综合力学性能 。安钢采用 100 t转 炉 —LF精炼 —150 mm ×150 mm连铸小方坯 —高速线材生产线 ,研制开发出 ML20M nTiB 高强度冷镦钢线材 ,主要 化学成分如下 : w (C)为 0. 19% ~0. 22% , w ( Si)为 0. 08% ~0. 20% , w (M n)为 1. 40% ~1. 55% , w ( Ti)为 0. 04% ~ 0. 06% , w (B )为 0. 000 5% ~0. 002 5%。冶炼过程中控制硼不被氧化和氮化 ,轧制过程中开轧温度为 ( 950 ±30) ℃;精轧温度为 (870 ±20) ℃; 减定径温度为 ( 830 ±20) ℃,吐丝温度为 ( 800 ±20 ) ℃,入口辊道速度为 12 ~18 m /m in。生产实践表明 :产品综合性能稳定 ,各项技术指标达到用户制作 10. 9级高强度螺栓的要求 。 关键词 ML20M nTiB线材 ;高强度冷镦钢 ;冷镦性能 ;高强度螺栓 中图分类号 TG335. 6 + 3
实际控制 0. 19~0. 22 0. 08~0. 20 1. 40~1. 55 ≤0. 015 ≤0. 010 0. 001 0~0. 002 5 ≥0. 02 0. 04~0. 06
1. 2 生产工艺 1. 2. 1 冶炼工艺
ML20M nTiB 冷镦钢为细晶粒含硼钢 ,其细化元 素主要是铝和钛 。硼是提高钢的淬透性的主要元 素 ,微量的硼可大大提高钢的淬透性 [ 1 ] 。通常硼在 热处理及热轧状态下一部分固溶于铁素体中 ,另一 部分则与钢中的碳化物及氧 、氮分别形成碳 、氧 、氮 化物 。研究资料表明 :对钢淬透性起作用的硼只是 固溶于奥氏体中的硼 ,而形成化合物的硼对钢的淬 透性不起作用 [ 1 ] 。因此 ,冶炼工艺控制的关键则是 硼不被氧化和氮化 。同时 ,为确保方坯内外质量 ,生 产过程采用全程无氧化保护浇注 ,保证长水口氩封 及浸入式水口良好等 ,恒速稳定浇注 ,二冷区采用弱 冷配水 。 1. 2. 2 轧制工艺
of 10. 9 grade high strength bolt. Keywords ML20M nTiB w ire rod; high strength cold heading steel; cold heading p roperty; high strength bolt
近年来 ,生产冷镦用钢的企业 ,在降低生产成本 的同时致力于满足紧固件行业提出的提高冷加工性 能 ,减少冷成型制造成本的要求 。在成分设计上 ,降 低碳含量以改善钢的冷变形能力 ;加入微量硼以弥 补因降碳而造成的强度和淬透性的损失 ;根据需要 加入适量 Ti, M n等合金元素 ,进一步提高淬透性 。 一方面少量的硼可代替大量的合金元素 ,降低钢材成 本 ;另一方面 ,降低碳和合金元素含量 ,使线材具有良 好的冷加工性能 ,可以直接拉拔和冷墩加工 ,不需要 预先球化退火处理 ,从而节约了紧固件的制造成本 。
o f 10 mm w ire ro d
抗拉强 屈服强 度 /M Pa 度 /M Pa
延伸 率 /%
面缩 率 /%
1 /2冷镦
615~625 325~425 24~25 57~67 合格
2. 2 钢中气体含量及夹杂物分析 对 ML20M nTiB 线材进行 N , O 气体含量分析 :
w (N )为 49 ×10 - 6 ~55 ×10 - 6 ; w (O )为 30 ×10 - 6 ~ 40 ×10 - 6 。
相关文档
最新文档
