百分表校准规程
内部校准规程
内部校准规程
根据《质量手册》中《监视和测量装置的控制程序》的要求，本规程旨在制定内部校准计量器具的流程。
本规程包括内校项目、内校标准、方法、周期等。
1、钢盒尺的内部校准：使用标准盒尺与受校盒尺进行比对校准。
每一把受校盒尺选三个点（尺两端及中间一点）与标准盒尺比对校准。
标准钢盒尺应送国家授权的计量检定机构校准并出具检定报告。
钢盒尺的内校周期为一年。
标准钢盒尺应标注清晰与内校钢盒尺相互区分，并妥善保存。
2、秤的内部校准：使用标准秤与受校秤进行比对校准。
取一份重物分别用标准秤和受校秤比对校准，这份重物的重量应为该受校秤量程的1/2倍左右。
标准秤应送国家授权的计量检定机构校准，并出具检定报告。
秤的内校周期为一年。
经外校秤应标注清晰与内校秤相区分。
3、温度计的内部校准：使用标准温度计与受校温度计进行比对校准。
每只受校温度计在室内环境温度下与标准温度计比对校准。
标准温度计应送国家授权的计量检定机构校准，并出具检定报告。
温度计的内校周期为一年。
经外校温度计应标注清晰与内校温度计区分并妥善保管。
4、百分表的内部校准：使用标准百分表与受校百分表进行比对校准。
用同一重物对标准百分表和受校百分表进行受压比对校准。
标准百分表应送国家授权的计量检定机构校准，并出具检定报告。
百分表的内校周期为2个月。
标准百分表标注清晰与内校百分表相区分。
5、游标卡尺的内部校准：使用标准块规与受校卡尺进行比对校准。
标准块规应送国家授权的计量检定机构检定，并出具检定报告。
百分表和千分表的操作规程及维护保养
百分表和千分表的操作规程及维护保养百分表和千分表是常用的测量工具，在工业生产、实验室以及日常生活中都有广泛的应用。
正确的操作规程和维护保养可以保证测量结果的准确性和工具的寿命。
本文将介绍百分表和千分表的操作规程及维护保养要点。
一、百分表的操作规程百分表是通过刻度盘上的刻度与指针进行测量的工具。
下面是百分表的正确操作规程：1. 准备工作：在使用百分表之前，确保工作台面平整，测量物体表面整洁无杂质。
2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与百分表的测量范围相符。
3. 选择合适的百分表：根据待测物体的尺寸和测量要求，选择合适的百分表，并确保其刻度清晰可读。
4. 固定百分表：将百分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。
5. 调整初始位置：将百分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。
6. 进行测量：轻轻旋转百分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。
保留小数点后的位数。
8. 清洁和保养：使用完毕后，及时清洁百分表表面，确保刻度清晰可读，存放在干燥的环境中，防止生锈和损坏。
二、千分表的操作规程千分表是一种高精度的测量工具，其测量范围更小，精确度更高。
下面是千分表的正确操作规程：1. 准备工作：在使用千分表之前，确保工作台面平整，测量物体表面整洁无杂质。
2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与千分表的测量范围相符。
3. 选择合适的千分表：根据待测物体的尺寸和测量要求，选择合适的千分表，并确保其刻度清晰可读。
4. 固定千分表：将千分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。
5. 调整初始位置：将千分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。
6. 进行测量：小心旋转千分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。
保留小数点后的位数。
指示表(指针式、数显式)、大量程百分表自校规程
指示表(指针式、数显式)、大量程百分表自校规程
1、目的
对指示表、大量程百分表进行自校，确保其准确度和适用性保持完好。
2、范围
适用于本公司所有指示表、大量程百分表的自校。
3、环境条件
室温。
4、外观
4.1目视：表蒙透明、清洁、刻线清晰。
无锈蚀、碰伤、毛刺、镀层脱落、明显划痕。
4.2指示表上必须有制造厂名或商标、测量范围、分度值或分辨力和出厂编号。
4.3数显式指示表各功能键标注清晰、明确。
4.4后续检定和使用中检验的指示表，允许有不影响使用准确度的外观缺陷。
5、各部分相互作用
5.1表圈转动平稳，静止可靠，与表体的配合无明显松动。
5.2测杆移动平稳、灵活、无卡滞和松动现象。
显示屏数字显示清晰、完整，无黑斑和闪跳
现象，功能键功能稳定、可靠。
5.3测杆移动时，指针无松动。
5.4紧固轴套后，测杆自由移动时，不得卡住。
6、测杆、测头
手试测杆不允许径向明显松动，目视测头不允有影响使用的严重磨损。
7、检定结果的处理
经检定符合自校规程的开具合格标识，不合格的报废或送外修理，量具不合格时需对前期检验产品进行验证。
8、检定周期
一年。
9、校准记录
将校准过程形成记录。

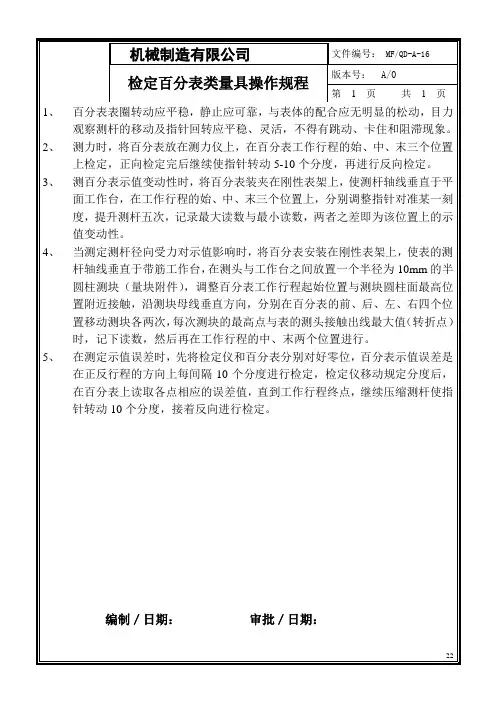

检定百分表类量具操作规程
文件编号：MF/QD-A-16
版本号：A/0
第1页共1页
ቤተ መጻሕፍቲ ባይዱ1、百分表表圈转动应平稳，静止应可靠，与表体的配合应无明显的松动，目力观察测杆的移动及指针回转应平稳、灵活，不得有跳动、卡住和阻滞现象。
2、测力时，将百分表放在测力仪上，在百分表工作行程的始、中、末三个位置上检定，正向检定完后继续使指针转动5-10个分度，再进行反向检定。
3、测百分表示值变动性时，将百分表装夹在刚性表架上，使测杆轴线垂直于平面工作台，在工作行程的始、中、末三个位置上，分别调整指针对准某一刻度，提升测杆五次，记录最大读数与最小读数，两者之差即为该位置上的示值变动性。
4、当测定测杆径向受力对示值影响时，将百分表安装在刚性表架上，使表的测杆轴线垂直于带筋工作台，在测头与工作台之间放置一个半径为10mm的半圆柱测块（量块附件），调整百分表工作行程起始位置与测块圆柱面最高位置附近接触，沿测块母线垂直方向，分别在百分表的前、后、左、右四个位置移动测块各两次，每次测块的最高点与表的测头接触出线最大值（转折点）时，记下读数，然后再在工作行程的中、末两个位置进行。
5、在测定示值误差时，先将检定仪和百分表分别对好零位，百分表示值误差是在正反行程的方向上每间隔10个分度进行检定，检定仪移动规定分度后，在百分表上读取各点相应的误差值，直到工作行程终点，继续压缩测杆使指针转动10个分度，接着反向进行检定。
编制／日期：审批／日期：
标准环规校准内径百分表
标准环规校准内径百分表标准环规校准内径百分表是一种常用的精密测量工具，主要用于测量和校验内径尺寸。
它具有精度高、测量范围广、操作简便等特点，被广泛应用于制造业的各个领域中。
标准环规是校准内径百分表的基准，它是一个制作精度非常高的圆环，其直径已校准并与国际标准统一。
通过与标准环规的对比测量，可以确保内径百分表的测量结果准确可靠。
校准内径百分表的过程主要分为以下几个步骤：1. 环境准备：在进行校准操作之前，首先要确保测量环境整洁干净，避免灰尘、杂质等对测量结果的影响。
此外，环境温度和湿度也会对测量结果产生一定的影响，因此要保持恒定的环境条件。
2. 内径百分表准备：将需要校准的内径百分表清洗干净，确保其表面没有油污或者划痕。
仔细检查百分表的测量叉以及指示器是否正常，确保其能够顺畅移动和显示。
3. 标准环规选择：根据需要测量的内径范围选择合适的标准环规。
标准环规应与待校准的内径百分表的量程相匹配，以确保测量结果的准确性。
4. 校准操作：将标准环规装夹到工作台上，并调整环规的位置，使其与内径百分表的测量叉对齐。
然后，使用内径百分表轻轻地夹住标准环规，确保测量叉与标准环规的内表面紧密接触。
5. 读数和校准：通过移动百分表的指示器，使其指向零位刻度线。
然后，观察百分表的刻度线与标准环规上的对应刻度是否一致。
如果一致，说明内径百分表准确无误；如果不一致，则需要进行调整和校准，直到达到精确的测量结果。
校准内径百分表的频率应根据具体工作环境和使用情况而定。
通常情况下，校准频率应在使用前后进行，并定期进行校准，以确保测量结果的准确性和稳定性。
同时，校准记录的保存也是非常重要的，可以帮助管理人员对测量仪器进行追溯和质量控制。
除了正常使用和校准外，还应注意内径百分表的保养和维护。
使用时要避免碰撞和摔落，以免损坏仪器。
同时，需要定期清洁百分表的表面和测量叉，以去除油污和杂质，保证测量的精确性。
总之，标准环规校准内径百分表是一项重要的精密测量工作，它可以确保内径尺寸的准确性和一致性。
检测中心内径百分表操作规程
检测中心内径百分表操作规程
1、测量前，必须根据被测工件尺寸，选择相应尺寸的测头，安装在内径百分表上。
2 、使用前，应调整百分表的零位。
根据工件被测尺头，选择相应精度标准环规或用量块及量块附件组织体采调整百分表的零位；调整时，表针应压缩1mm左右，表针指正上方。
3、在调整及测量中，内径百分表测头应与环规及被测孔径轴线垂直，即在径向找最大值，在轴向找最小值。
4 、将内径百分表从校对环规或量块内移到被测孔内，握持手把来回轻微摆动，此时百分表上的最小读数值，即被测孔的直径尺寸。
5、测量槽宽时，在径向及轴向均找其最小值。
6 、具有定心器的内径百分表，在测量内孔时，只要
将其按孔的轴线方向来回摆动，其最小值，即为
孔的直径。
内径百分表检定规范
内径百分表检定规范1 范围本规范规定了内径百分表的检定，适用于使用中和修理后的分度值为0.01ｍｍ测量范围0-10ｍｍ的指示表、内径百分表的首次检定、后续检定和使用中检验。
2 引用文献JJG 34-96 中华人民共和国国家计量检定规程（指示表）JJG 36-89 中华人民共和国国家计量检定规程（内径表）3 检定条件3.1检定室内温度：20±10℃3.2检定室内湿度：≤85%RH4检定方法和技术要求4.1 外观检查4.1.1检查方法：用专用擦布擦试表盘，保持表面清洁、无油污，目力观察。
4.1.2百分表的表盘各刻线应清晰，平直，不应有目力可见的断线和粗细不匀。
4.1.3表盘应透明清净，无明显的气泡和刻痕，各部位不应有碰伤、锈迹、明显的划痕、脱漆、脱铬和毛刺以及影响外观质量的其它缺陷。
4.1.4表架上应标有制造厂厂名、分度值和测量范围及产品编号，每个可换测头上应标有测量范围。
4.1.5使用中和修理后的指示表或内径表允许有不影响使用准确度的外观缺陷。
4.2 各部分检查4.2.1表圈转动应平稳、可靠，表圈和表体的配合应无明显松动。
4.2.2测杆的移动及指针回转应平稳，灵活，不得有跳动、止阻和阻滞现象。
4.2.3指针应牢固地固紧在轴上，测杆移动时，指针不得松动，夹紧百分表装夹套筒后，测杆应能自由移动，不得卡住。
4.2.4每个测头更换要方便，紧固后应稳定可靠，可换测头应保证在测量范围内测量的连续性。
4.2.5为保证可换测头测量的连续性，必要时可用游标卡尺检定修理后的内径百分表的测量上限尺寸。
4.3 测头测量面的表面粗糙度检定用表面粗糙度比较样块进行比较检定。
4.4 指针与表盘的相互位置检定4.4.1在百分表检定仪上逐项试验和观察。
4.4.2指针末端的上表面到表盘的距离可用目力观察，在必要时可用工具显微镜检定，此时采用5倍物镜对指针上表面和表盘分别调焦，利用微动升降读数装置或附加百分表读数，两读数之差即为指针末端上表面到表盘刻线面之间的。
百分表千分表内校操作规程
3.2.4校验结果的处理
3.2.4.1在相同条件下，使电子数显百分表、千分表或带表百分表、千分表测量块规，重复测量10次以最大与最小读数的差值确定。分度值为0.01mm的误差不得超过0.01mm；分度值为0.001mm、0.002mm误差不得超过0.002mm。
3.2.4.2校验合格,由仪校员贴上“内校合格标签”，并填写校验报告。
3.2校验步骤
3.2.1平衡温度
将校验百分表、千分表及量块等设备同时放在校验平台上平衡温度，时间为2Hour。
3.2.2外观
3.2.2.1目视检验百分表、千分表外观，表盘应清晰，盘面透明清洁，不应有碰伤，镀层脱落及明显划痕，目视可见的断线或粗细不均以及影响外观质量的其它缺陷。
3.2.2.2百分表、千分表上必须有制造厂名或商标、分度值和出厂编号。
3.2.4.3校验为不合格，由仪校员贴示“暂停使用”标签，并由使用部门申请检修。百分表、千分表维修好后，仪校员重新进行校验。
3.3校验周期
无特殊情况，百分表、千分表校验周期为一年/次。
1目的
为规范通用百分表、千分表的校验作业，确保仪校结果的准确性，特制订本规程。
2范围
公司内所有分度值为0.01、0.001、0.002测量范围上限至1.0mm通用百分表、千分表的首次校验、使用中校验和修理后校验。
3作业内容
3.1校验环境
3.1.1校验室内温度为：23±2℃
3.1.2.2.3使用中和修理后的百分表、千分表，允许有不影响使用准确度的外观缺陷。
3.2.3各部分相互作用
3.2.3.1目视观察和手动试验：百分表、千分表表头移动应手感平稳，不应有阻滞或松动现象，数字显示应清晰、完整、无黑斑和闪跳现象，各按钮功能稳定，工作可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百分表校准规范
1、目的：
为确保本公司在用百分表测量精度和产品尺寸的准确性。
2、范围：
适用于本公司百分表的定期校准和在用百分表精确度的不定期校验。
3、工作程序：
3.1.选（或购买）2把合格的百分表或标准量块，送到有资质部门进行校准检
验，校准检验后把校准好的卡尺或标准量块储存在恒温、干燥、清洁的橱柜中，妥善保存，以做校准“标样”用，并做好记录。
3.2.校准规程
3.2.1、将《检测设备台帐》中到期需要校准的在用百分表，集中到质检科校
准工作台，然后用已校准的标样或标准量块进行测量、校准。
3.2.2、校准场所应符合标准——恒温、恒湿、清洁卫生。
3.2.3、首先使用“标样”百分表测量工件或标准量块，并标明测量位置，读
取数据并记录。
然后使用待校准的百分表量取工件或标准量块的相同位置，读取数据并记录。
最后将数据进行比较，如果数据相同，证明在用百分表合格；若不相同，证明在用百分表失准，需要修校或更新。
3.2.4、使用标准量块校验待校准或在用百分表时，用待校准或在用百分表测
量标准量块，读取数据并记录。
将数据与标准量块数值进行比较，如果数据相同，证明在用百分表合格，若数据不相同，证明在用百分表失准，需要修校或更新。
3.2.5、测量数据与标准值之差，均在允许误差范围之内（≤0.02mm），判校
准合格。
3.3.记录：
3.3.1、将周检计划内规定到期的百分表进行按时校验，将校验数据及时记录
在《内校记录表》内。
3.3.2、校验出的不合格百分表及时送有资质部门去检修或更新。
2016年10月。
