轴承内外直径与型号的算法
轴承尺寸与型号
轴承尺寸与型号
轴承尺寸和型号是根据轴承的特定要求和应用来确定的。
常见的轴承尺寸参数包括内径（ID）、外径（OD）和宽度（W），单位通常为毫米。
轴承型号通常由轴承制造商根据其标准化系统来命名，如国际轴承号码（ISO）、美国统一编号系统（ANSI）和日本工业规范（JIS）等。
例如，一个常见的轴承型号是6206，它表示该轴承的内径为6毫米，外径为20毫米，宽度为6毫米。
而一个型号为6004-
2RS的轴承，则表示内径为10毫米，外径为16毫米，宽度为
5毫米，并且该轴承具有密封结构（RS表示具有橡胶密封）。
根据不同的应用和要求，轴承尺寸和型号会有很多种类和变化。
因此，选购轴承时，需要根据具体需要和使用情况来确定正确的尺寸和型号。
同时，轴承制造商通常会提供详细的规格表和技术资料，以帮助用户选择正确的轴承。
滚动轴承的内径代号
滚动轴承的内径代号
【最新版】
目录
1.滚动轴承内径代号的规定
2.滚动轴承内径的计算方法
3.举例说明不同内径代号的轴承内径
正文
滚动轴承的内径代号是轴承型号的重要组成部分，它反映了轴承的内径尺寸。
按照规定，轴承内径用基本代号右起第一、二位数字表示。
以下是滚动轴承内径代号的计算方法以及举例说明。
1.内径在 10mm 以内的表示方法：基本代号右起第一位数字为 6，第二位数字为 2，斜杠后面为轴承内径尺寸。
例如，62/9 表示内径为 9mm。
2.内径在 10mm 到 20mm 之间（不包括 20mm）：基本代号为 00、01、02、03，分别代表内径为 10mm、12mm、15mm、17mm。
例如，6201 表示内径为 12mm，6202 表示内径为 15mm。
3.内径 20mm 到 490mm 之间：用轴承代号的后两位乘以 5 得到内径尺寸。
例如，6020 表示内径为 100mm，6340 表示内径为 217mm。
4.内径大于 490mm：用斜杠表示，后面跟内径尺寸。
例如，62/1000 表示内径为 1000mm。
以下是一些轴承型号及其内径尺寸的举例：
- 轴承型号 62116，内径尺寸为 16580mm；
- 轴承型号 6415，内径尺寸为 47mm；
- 轴承型号 61308，内径尺寸为 40mm；
- 轴承型号 6280，内径尺寸为 80mm。
通过以上内容，我们可以了解到滚动轴承内径代号的规定及其计算方法。
轴承规格表大全
轴承规格表大全轴承一般有三个尺寸，即内径尺寸、夕卜径尺寸、宽度尺寸反应到轴承型号当中。
以21307CDE4 为例：CDE4 :为后置代号。
21307 :为轴承的基本代号。
反应的就是轴承的尺寸。
07 :内径代号。
表示轴承的内径尺寸二07x5二35mm3 :外径代号。
表示轴承的外径尺寸是"3"系列。
详细尺寸参数需查询手册。
1:宽度代号。
表示轴承的宽度是T 系列。
详细参数需查询手册。
2:类型结构代号。
表示此轴承是双列调心滚子轴承。
内径尺寸与型号的关联：—、内径尺寸v 10mm的轴承，轴承的内径尺寸即轴承的内径代号。
例：608T1XZZMC3ER轴承的内径尺寸二8mm。
二、内径尺寸大于等于10mm.小于等于17mm的轴承：内径尺寸二10mm ,轴承的内径代号是：00例：6200CM轴承的内径尺寸二10mm 内径尺寸二12mm ,轴承的内径代号是：01例：6901-2Z的轴承内径尺寸内径尺寸二15mm ,轴承的内径代号是：02例：6902-2Z的轴承内径尺寸内径尺寸二17mm ,轴承的内径代号是：03例：6903-2Z的轴承内径尺寸=17mm。
三、内径尺寸大于等于20mm ,小于等于180mm的轴承。
内径尺寸二轴承的内径代号X 5例：23084CAME4C3S11 轴承的内径尺寸二84x5二420mm四、轴承型号中有斜杠（/）的。
斜杠右侧的数字即轴承的内径尺寸。
轴承内径尺寸与型号关联规则不符合上述三种规则的,全部用到斜杠。
例：619/1。
5轴承内径尺寸是1。
5mm,不符合常规规则。
例：63/32CM轴承内径尺寸是32mm ,亦不符合常规规则。
例：230/530CA轴承的内径尺寸是530mm ,不符合规则。
带斜杠的轴承型号一般出现在内径尺寸大于480mm的轴承中；冲压外圈和实体套圈滚针轴承中；各类非标轴承中；欧系代号小径球轴承中（内径尺寸V 10mm ）#等。
轴承的规格型号和尺寸
轴承的规格型号和尺寸
轴承是机械设备中不可或缺的部件，它的质量直接关系到设备的运行状况和使用寿命。
因此，选购轴承时，必须重视轴承的规格型号和尺寸。
轴承一般由外圆、内圆、滚道三个部分组成，每种轴承型号都有对应的内外径尺寸和滚道尺寸。
外圆尺寸指的是轴承的外径，是轴承的主要尺寸，决定轴承的外形尺寸，它的常用尺寸有6、7、8、9、10、11、12等几十种。
内圆尺寸指的是轴承的内径，即滚道的直径，内外圆的尺寸越小，轴承的承载能力越大。
滚道尺寸指的是球与滚道的接触宽度，从外径滚道高度比可以计算出滚道尺寸，滚道尺寸越小，轴承的强度越大，承载能力越大。
轴承的规格型号也很重要，它由外径，滚道尺寸，外径滚道高度比，内外圆度数，外圆锥度和轴承材料组成，每种轴承型号都有其对应的规格型号。
除了轴承规格型号和尺寸之外，在购买轴承时也应关注轴承材料。
轴承材质可分为金属材料和非金属材料两大类，其中金属材料有不锈钢、钢、铝合金、碳钢等，非金属材料有陶瓷、硼砂、橡胶、环氧树脂等。
金属材料的轴承具有耐磨、抗腐蚀性能，在恶劣环境条件下可以延长使用寿命，但价格较贵；非金属轴承价格较低，但耐磨性能较差，合适频繁更换。
根据设备所使用的条件和需要，选购轴承应慎重，要重视轴承的规格型号、尺寸和材质，以确保轴承的性能最大限度的发挥，使设备
的使用寿命和运行状况达到期望的水平。

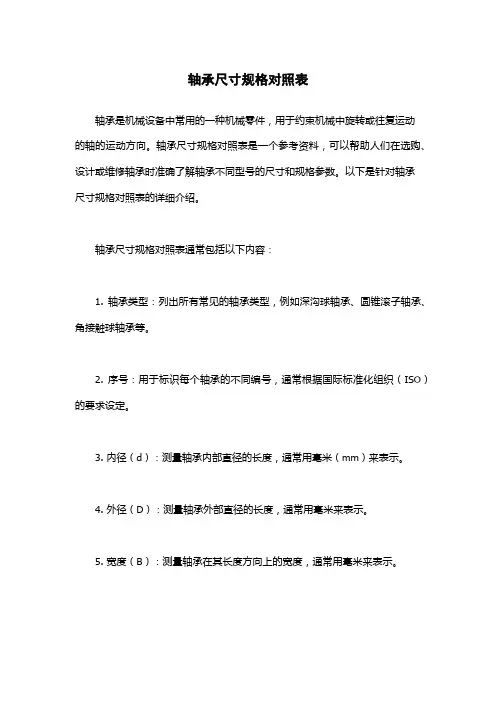

轴承尺寸规格对照表
轴承尺寸规格对照表轴承是机械设备中常用的一种机械零件，用于约束机械中旋转或往复运动的轴的运动方向。
轴承尺寸规格对照表是一个参考资料，可以帮助人们在选购、设计或维修轴承时准确了解轴承不同型号的尺寸和规格参数。
以下是针对轴承尺寸规格对照表的详细介绍。
轴承尺寸规格对照表通常包括以下内容：1. 轴承类型：列出所有常见的轴承类型，例如深沟球轴承、圆锥滚子轴承、角接触球轴承等。
2. 序号：用于标识每个轴承的不同编号，通常根据国际标准化组织（ISO）的要求设定。
3. 内径（d）：测量轴承内部直径的长度，通常用毫米（mm）来表示。
4. 外径（D）：测量轴承外部直径的长度，通常用毫米来表示。
5. 宽度（B）：测量轴承在其长度方向上的宽度，通常用毫米来表示。
6. 偏差：用于描述轴承尺寸的允许范围，通常在正负方向上有两个值，用于表示其负偏差和正偏差。
7. 适用性：用于描述轴承的适用范围，包括对载荷、转速、温度等各种因素的限制条件。
在实际应用中，轴承尺寸规格对照表是非常有用的。
例如，当需要选购一个轴承时，可以查阅轴承尺寸规格对照表，找到满足载荷、速度等条件的合适型号，然后确定其尺寸规格以进行定购或询价。
在机械设计中，轴承尺寸规格对照表也是必备的参考资料，设计师可以准确计算所需的轴承容积和安装空间，以确保预定的设备性能得到满足。
此外，在维修机械设备时，轴承尺寸规格对照表也是必需的，可以帮助工程师找到正确的零件进行更换。
因此，轴承尺寸规格对照表对于机械行业非常重要，可以有效提高轴承的选购和使用效率，提高轴承的应用安全性和可靠性，从而为机械设备提供更好的性能和寿命。

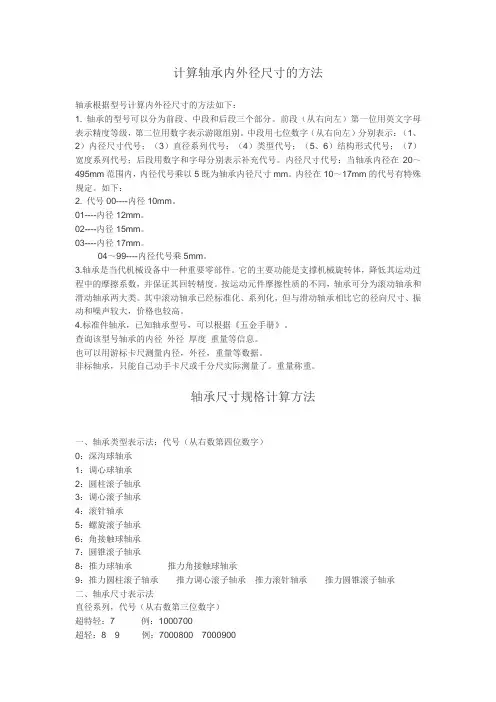

轴承内径计算
计算轴承内外径尺寸的方法轴承根据型号计算内外径尺寸的方法如下：1. 轴承的型号可以分为前段、中段和后段三个部分。
前段（从右向左）第一位用英文字母表示精度等级，第二位用数字表示游隙组别。
中段用七位数字（从右向左）分别表示：（1、2）内径尺寸代号；（3）直径系列代号；（4）类型代号；（5、6）结构形式代号；（7）宽度系列代号；后段用数字和字母分别表示补充代号。
内径尺寸代号：当轴承内径在20～495mm范围内，内径代号乘以5既为轴承内径尺寸mm。
内径在10～17mm的代号有特殊规定。
如下：2. 代号00----内径10mm。
01----内径12mm。
02----内径15mm。
03----内径17mm。
04～99----内径代号乘5mm。
3.轴承是当代机械设备中一种重要零部件。
它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。
其中滚动轴承已经标准化、系列化，但与滑动轴承相比它的径向尺寸、振动和噪声较大，价格也较高。
4.标准件轴承，已知轴承型号，可以根据《五金手册》。
查询该型号轴承的内径外径厚度重量等信息。
也可以用游标卡尺测量内径，外径，重量等数据。
非标轴承，只能自己动手卡尺或千分尺实际测量了。
重量称重。
轴承尺寸规格计算方法一、轴承类型表示法：代号（从右数第四位数字）0：深沟球轴承1：调心球轴承2：圆柱滚子轴承3：调心滚子轴承4：滚针轴承5：螺旋滚子轴承6：角接触球轴承7：圆锥滚子轴承8：推力球轴承推力角接触球轴承9：推力圆柱滚子轴承推力调心滚子轴承推力滚针轴承推力圆锥滚子轴承二、轴承尺寸表示法直径系列，代号（从右数第三位数字）超特轻：7 例：1000700超轻：8 9 例：7000800 7000900特轻：1 7 例：7000100 7002700轻：2 例：3056200中：3 例：300重：4 例：2086400宽度系列，代号（右数第七位数字）窄：7 例：7000800正常：1 例：1000700宽：2 例：2007900特宽：3 例：30007004 例：4774900高度系列，代号（右数第七位数字）特低：7 例：7589900低：9 例：9008900正常：1 例：1008900三、轴承内径表示法代号：00 轴承标准内径：1001 内径：1202 内径：1503 内径：17代号04-99 代号数字*5=内径例：205：内径25，206，内径30轴承代号的读法为：前置代号：轴承游隙，轴承公差等级代号数字右数：7：宽度系列6。
轴承参数表
轴承参数表轴承是机械设备中不可或缺的部件，它们承受着机械设备的重量和运动，保证了机械设备的正常运转。
轴承的参数是轴承性能的重要指标，下面将按照轴承的类型，分别介绍轴承的参数表。
一、深沟球轴承深沟球轴承是最常见的轴承类型之一，它们具有承受径向和轴向负载的能力。
深沟球轴承的参数表如下：1. 内径（d）：轴承内圈的直径，通常以毫米（mm）为单位。
2. 外径（D）：轴承外圈的直径，通常以毫米（mm）为单位。
3. 宽度（B）：轴承的宽度，通常以毫米（mm）为单位。
4. 动态负载评级（C）：轴承在运转时所能承受的最大负载，通常以牛顿（N）为单位。
5. 静态负载评级（Co）：轴承在静止时所能承受的最大负载，通常以牛顿（N）为单位。
6. 极限转速（n）：轴承所能承受的最大转速，通常以转每分钟（rpm）为单位。
二、圆锥滚子轴承圆锥滚子轴承是一种能够承受径向和轴向负载的轴承，它们的参数表如下：1. 内径（d）：轴承内圈的直径，通常以毫米（mm）为单位。
2. 外径（D）：轴承外圈的直径，通常以毫米（mm）为单位。
3. 宽度（B）：轴承的宽度，通常以毫米（mm）为单位。
4. 动态负载评级（C）：轴承在运转时所能承受的最大负载，通常以牛顿（N）为单位。
5. 静态负载评级（Co）：轴承在静止时所能承受的最大负载，通常以牛顿（N）为单位。
6. 极限转速（n）：轴承所能承受的最大转速，通常以转每分钟（rpm）为单位。
7. 角接触：圆锥滚子轴承的接触角度，通常为15度或25度。
三、调心滚子轴承调心滚子轴承是一种能够承受大量径向和轴向负载的轴承，它们的参数表如下：1. 内径（d）：轴承内圈的直径，通常以毫米（mm）为单位。
2. 外径（D）：轴承外圈的直径，通常以毫米（mm）为单位。
3. 宽度（B）：轴承的宽度，通常以毫米（mm）为单位。
4. 动态负载评级（C）：轴承在运转时所能承受的最大负载，通常以牛顿（N）为单位。
5. 静态负载评级（Co）：轴承在静止时所能承受的最大负载，通常以牛顿（N）为单位。
轴承型号表示方法
轴承型号表示方法轴承基本代号:从后面算分别是内径代号,尺寸系列代号和类型代号.搂主说的应该是内径代号.指的是轴承内圈的内径.对于内径在20到480的轴承,内径一般为5的倍数.对于内径为10mm,12mm,15mm,17mm的轴承,内径代号依次为00,01,02,03.滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷。
角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。
外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。
主要供简单的外壳使用。
直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。
球轴承：滚动体是球的滚动轴承。
深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。
推力球轴承：滚动体是球的推力滚动轴承。
滚子轴承：滚动体是滚子的滚动轴承。
圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。
圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。
滚针轴承：滚动体是滚针的向心滚动轴承。
球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。
有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。
推力滚子轴承：滚动体是滚子的推力滚动轴承。
推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。
推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。
推力滚针轴承：滚动体是滚针的推力滚动轴承。
推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。
有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。
带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。
关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。
组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承内外直径与型号的算法
轴承内外直径与型号的算法
公称内径0.6~10，用公称内径毫米数直接表示，在其与尺寸系列代号之间用“/”分开。
公称内径1~9，用公称内径毫米数直接表示，对深沟球轴承用角接触轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开。
公称内径10、12、15、17，用00、01、02、03表示。
公称内径20~480（22、28、32除外），用公称内径毫米除以5的商数，个位数左边加零。
公称内径500及以上和22、28、32，用公称内径毫米数直接表示，在其与尺寸系列代号之间用“/”分开。
一般后缀00表示10mm01表示12mm02表示15mm 03表示17mm04表示20mm04以上都要乘于5的倍数
内径；在20mm(含20mm)用轴承型号后俩位数字乘以5.如6218 内径为18*5 90mm. 非标准内径小尺寸计算方法；内径参照型号最后一位数字，“/”后面数字为内径，如618/1内径为1mm,618/8 内径为8mm.其他微小型轴承内经尺寸具体型号参照样本书。
内径在500mm以上（含500mm)内径计算方法：内径参照型号最后三位数字，型号“/”后面数字表示轴承内径如618/500MA 内径为500mm 617/710MA 内径为710mm 外径结合参考书查询.评论| 给力0不给力02012-04-20 13:31 gzhstar | 五级最快回答轴承内径一般为型号后两位*5不同种类的轴承外径不同
内径代号：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm 。
常见特殊情况：
一. 当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。
以此类推627的内径为7mm，634的内径为4mm。
二. 轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。
另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。
这几种情况‘/’后边的几位数值为轴承内径尺寸。
见下表示例：
三. 当轴承内径小于20mm轴承内径尺寸为(mm)10121517对应内径代号为00010203。
轴承型号619/1.562/2260/5003519/11207943/25内径尺寸(mm)1.522500112025以上是几种轴承内径常见的表示方法，国际上有些公司的代号都不尽相同；要以实际情况为准。
具体要参考各种资料和各厂家样本。
类型代号：应记住常用的轴承代号：3,5,6,7,N五类，对应老代号为7，8，0，6，2类。
详细请见本站首页产品分类.
外径系列代号：特轻(0,1),轻(2),中(3),重(4)宽度系列代号：一般正常宽度为“0”,通常不标注。
但对圆锥滚子轴承(7类)和调心滚子轴承(3类)等类型不能省略“0”
6010为轻薄系列，应用于轻载荷、高转速；6210是轻型
系列，轻型负荷转速最合理，是应用面最广的类型；6310是中重型系列；6410是重系列，用于重载低速。
中型和中重型应用最广，如各类机械传动部件、中小型电动机、流水线传送带、摩托车等等各种机械设备几乎都有用到这两种类型。
游隙代号：游隙代号分六级以/C1 /C2 /C3 /C4 /CM为代号，CM为电机用轴承游隙组，其他游隙组数值越大游隙就越大；C0为基础组游隙不标注。
选择轴承游隙要充分考虑轴承安装孔和轴承与轴的配合公差及温度，详请参考GB/T4604标准或咨询本站。
代号方法示例：
例①6308 6--深沟球轴承，3--中系列，08--内径d=40mm，公差等级“O”级、游隙组为“0”组都不标注；例②N105/P5 N--圆柱滚子轴承，1--特轻系列，05--内径d=20mm，公差等级为5级，游隙组为“0”组不标注；例③7214C/P4 7--角接触球轴承，2--轻系列，14--内径d=70mm，C--公称接触角α=15°，P4--公差等级为4级，游隙组为“0”组；例④30213 3--圆锥滚子轴承，0--正常宽度(0不可省略)，2--轻系列，13--内径d=65mm，公差等级为0级，游隙组为“0”组.。
