MF5600系列气体质量流量计
控 制/主 机 部 件(外 壳 材 料 为 铝) 分 体式显示 部 件(外 壳 材 料 为 铝)
用 户 输 入/输 出 接 口 主机-显 示部件接口
显 示 部 件-主 机 接 口
LCD显 示 屏
基座/气 体通道(材料为3 04不 锈钢)
操作按键
（ 图3- 1） 微 机 电 气 体 质 量 流 量 计 结 构 图
4~20mA地( LOOP-,透明)
5.3 流量计安装注意事项
（1）流量计安装前必须清除管道中的杂质,避免异物进入而损坏流量计,管道内壁应清洁无积垢； （2）不得随意松开流量计的固定部分； （3）流量计的输出连线中保护地线必须可靠连接； （4）安装后不允许对流量计产生安装应力 ，以免损坏流量计； （5）流量计应避免工作在强磁场干扰及剧烈振动环境中； （6）介质流量应稳定，操作有关阀门时动作要缓慢，切勿急开急关。
2. 产品在清洁气体的环境中使用最佳；不适用于有大量粉尘、油污及多相流的 环境中；对于有大量水汽的环境，请事先与厂商联系。
3. 在使用产品前请仔细阅读说明书。 4. 在使用或应用本产品时，应严格遵循相应有关的操作规范和操作人员安全注
意事项和规程。 5. 如对说明书有任何疑问，请及时与厂商联系。联系方式请参阅本说明书的客
RL（max）=450Ω
6.5 脉冲输出
流 量 计 提 供 的 脉 冲 为3.3V方 波 ， 每 个 方 波 代 表1SL，10SL， 100SL或 1000SL的 累 积 流 量 。 即 Total每 增 1SL， 10SL， 100SL或1000SL， 流 量 计 便 输 出1个 脉 冲 。 每 个 脉 冲 对 应 的 累 计 流 量 ， 可 以 通 过RS485设 置 。 出 厂 默 认 为 每 个 脉 冲 对 应 1000SL， 用 户 可 以 在 订 货 时 选 择 其 他 数 值 。
通径 12mm 19mm
机械接口 1/2" 3/4"
流量范围
SLPM
NCMH
200
12
300
18
600
36
800
48
（ 表2-1）产品型号及规格表
3
矽翔MEMS流 量 产 品 系 列
三、产品结构与工作原理 3.1 产品结构
本 流 量 计 主 要 由 微 机 电 系 统 （MEMS） 流 量 传 感 器 部 件 、 智 能 控 制 部 件 、 显 示 及 输 出 部 件 、 测 量 基 座 组成。其组成部分如图3-1所示。
3.2 工作原理
微 机 电 系 统(MEMS)芯 片 传 感 技 术 ， 是 在 硅 芯 片 上 集 成 了 具 有 机 械 和 电 子 特 征 的 微 米 级 传 感 器 。 它 并不是简单地将机械和电子功能微缩在芯片上，而是采用了现代材料制作技术与大规模集成电路技 术相结合获得新的机电特性。微机电系统芯片可获得某些宏观机电器件所不能达到的功效。 MF5600系 列 气 体 质 量 流 量 计 采 用 了 公 司 生 产 的 热 质 量 气 体 流 量 传 感 芯 片 ， 属 于 质 量 流 量 传 感 方 式 的 流量计，它是通过气体流动产生的热场变化来测量气体流量的。由于不同质量的气体对热场的变化 具有不同的影响，因而，它所测量的流量为质量流量。 同时，由于采用了多传感器和微热源技术，使其具备了优良的零点稳定性、响应时间短和超大量程 等特点。 MF5600系 列 气 体 质 量 流 量 计 主 要 由 电 源 模 块 、MEMS流 量 传 感 芯 片 、 信 号 处 理 模 块 、A/D转 换 模 块 、 EEPROM存储器、RTC实时时钟模块以及显示模块组成。见流量计原理框图图3-2。
4
MF5600系列气体质量流量 计
四、技术参数
型号
显示方式 显示单位 显示分辨率 键盘 环境温度 介质温度
引出线
重量
MF5612
MF5619
单位
30:1 ±(1.5+0.5FS)
0.5 12~24VDC，50mA 4~20mA；RS485；3.3V脉冲 LCD (一 体 显 示 、 分 体 显 示) 瞬 时 流 量SLPM， 累 积 流 量SL 瞬 时 流 量0.001SLPM， 累积流 量0.001SL
仪表面板按键
-20~+60 -10~+55 <95%RH(无 结 冰,无 凝 露) 氮气
输入输出接口线缆; LCD连 接 线 缆
1620
2050
g
5
矽翔MEMS流 量 产 品 系 列
五、安装说明 5.1 外形尺寸
74
C Fn
M
5.2 安装
本产品推荐为水平安装。基座上的箭头标记方向为介质流向。介质进出端口连接必须正确，进口端 需装高效过滤器。 安装步骤如下： （1）取出流量计后检查其外表，确定无损伤； （2）连接并清洁管道； （3）将流量计安装到管道上，并注意如下事项：
1；
校验位/流控制 无。
详细的通讯协议请与厂商联系。
M
（图6-3b）流量计报 警 显 示
4~20mA信 号 输 出 正( L O O P + ,紫 色)
6.4 4~20mA电流信号输出
回路电阻的连接（本步骤为需要4~20mA电流信号输出的用户 使用，其他用户请跳过本步骤）。 外部4~20mA电流输出电路电压与回路最大电阻的关系：
（ 图6-1） 用户输入/输出接口线缆 (型 号：IC7-150，长度：1.5m)
6.2 LCD显示
（ 图6 -2）L C D连 接 线 缆 (型 号 ：IC 7 -3 0 -IC 7， 长 度 ：3 0 c m 型 号 ：IC 7 -2 0 0 -IC 7， 长 度 ：2 m)
在 正 常 工 作 状 态 下 ， 流 量 计 液 晶 屏 为 显 示 如 图6-3a所 示 。 显 示 内 容 有 ： 总 量Total（ 即 累 积 流 量 ） 、 瞬量Flowrate（即瞬时流量）等。
执行标准为：Q/77453766-1·1-2009。参照执行标准: ISO14511；GB/T 20727-2006。
生产许可证号： 川制00000360号。
产品特点
采用微机电系统芯片加工技术和大规模集成电路的生产技术及材料生长技术，传感器的尺寸 缩小到了微米量级，使该流量计的灵敏度大大提高。 在单个芯片上实现了多传感器集成，使该流量计的量程比（范围度）大大提高。 传感器零点稳定度较之传统的热式质量流量计有极大的改善。 结合二次仪表的微电脑智能技术，使流量计重复性好，实现了计量准确可靠。 技术进步带来的结构简化，使流量计较之传统的机械式仪表，压力损失大幅度减小，极大地 降低了能源消耗。 采用LCD显示瞬时流量和累积流量，清晰直观，读数方便。 流量计标配有RS485通讯模块，配合上位计算机网络可实现集中管理。 流量计选配有4~20mA标准电流信号输出和脉冲输出。 光洁的不锈钢管体,适用于氧气测量。 满足EMC电磁兼容要求，具有较高的抗干扰能力。 可根据需求采用分体显示或一体显示。
户服务部分。 6. 矽翔微机电系统有限公司及其分公司、子公司、办事处及其它附属机构将不
为任何因不当使用本产品带来的损害负责。其它事宜以销售合同为准。
注意事项
1. 产品只有在本手册界定的使用环境中才能正常工作。 2. 安装时应注意气体流向标志，连接和检漏应按相应规程进行。 3. 在产品使用过程中，或在在线情形下，清洗管道或其他可能引入大量杂质的
二、产品分类形式及选型说明
选型方式按照如下规则确定：
MF - - - - -
气体介质（A-空气，C-二氧化碳，N-氮气，O-氧气，R-氩气； 其它气体请与厂商联系。）
显示（D-带LCD显示，N-不带LCD显示）
输出（A-4~20mA，B-RS485，D-脉冲；可选B，AB，BD，ABD）
最大流量*（MF5612可选200和300，MF5619可选600和800)
6
MF5600系列气体质量流量 计
六、功能说明 6.1 线缆连接
连接流量计与用户接口的电缆线，并确保流量计外壳上接地线可靠连接大地。
颜色
红色 黑色 绿色 棕色 紫色 透明 黄色
用 户 输 入/输 出 接 口 定 义
电 源 正 （+） 电 源 地 （-） RS485（A） RS485（B） 4~20mA信 号 输 出+ 4~20mA地/ 脉 冲 地 脉冲输出正
操作将可能对产品带来损坏。
1
矽翔MEMS流 量 产 品 系 列
目录
使用需知
1
注意事项
1
目录
2ห้องสมุดไป่ตู้
一、概述
3
二、产品分类形式及选型说明
3
三、产品结构与工作原理
4
四、技术参数
5
五、安装说明
6
六、功能说明
7
七、检定
10
八、安全、维护及故障排除
10
九、运输及储存
11
十、开箱及检查
连接（N-NPT；Y-用户自定义）
通径（管道内径，单位为mm；5612-12mm，5619-19mm）
* 最大流量的单位为SLPM，比如200代表最大流量为200SLPM； 对二氧化碳，MF5612最大流量可选200，不可选300；MF5619最大流量可选600，不可选800。
型号 MF5612 MF5619
在正常工作状态下，流量计液晶屏为双排数字显示。上排为当前累积流 量 ， 单 位 为SL(标 准 升)， 可 以 显 示0.0000~99999999.9999SL； 下 排 为 实 时 流量，单位为SLPM(标准升/分钟),可以显 示0.0000~999999.9999SLPM。
实时质量流量与体积流量间的转换是基于下述条件：
1 为了保证流量计的计量准确性，安装时要先连接流量计的上游端，上游直管段应满足 10DN的最低要求,下游直管段应满足5DN的最低要求；
复合式6气体检测仪Xam5600复合式气体检测仪
MX6复合式6气体检测仪X-am 5600复合式气体检测仪
复合式气体检测仪RL026839图片
复合式气体检测仪RL026839内容
型号:RL026836
MX6复合式6气体检测仪是世界第一款拥有彩色液晶显示屏和任意选择多种传感器的复合式气体监测仪。
超大屏彩色显示使得仪器可以在低亮，高亮等任何亮度环境下都很清晰地读数，增强了安全性。
无论在室外，室内或者地下的工作环境中，都能更容易发现潜在的气体危害。
MX6 iBrid可采用扩散和一体式泵吸操作，极大方便个人保护和密闭空间进入等远程测量。
MX6 iBrid是目前世界上选择安装各类传感器最为方便的仪器，不论是电化学、催化燃烧、红外还是PID传感器都可以同时安装在仪器之上，为各行各业用户提供最为有效的选择。
除此以外，MX6 iBrid直观式计算机操作菜单和五向导航键使用户可以方便直观地进行仪器的设置和功能选择。
支持在线图表来显示即时读数和记录数据。
MX6 iBrid大存储量的数据记录和下载功能为用户提供全面的数据浏览和处理功能。
MX6 iBrid壳体坚固，享受终身质保，对于DS2
甲烷, 氯气, 二氧化氯, 一氧化碳, 二氧化碳, 氢气, 硫化氢, 氯化氢, 氰化氢, LEL, 二氧化氮, 一氧化氮, 氨气, 氧气, 磷化氢, 挥发性有机化合物, 二氧化硫，苯
中国认证
防爆认证
CPA认证
型号:RL026839。
理研计器RM-6000系列指示警报单元使用说明书
PT1cn-1092指示警报单元RM-6000系列使用说明书邮编：174-8744东京都板桥区小豆泽2-7-6主页：https://www.rikenkeiki.co.jp/目录1．产品概要 (2)1-1．前言 (2)1-2．使用目的 (2)1-3．危险、警告、注意、注记的定义 (2)1-4．CE标志认证的确认方法 (3)2．安全上的重要事项 (4)2-1．危险事项 (4)2-2．警告事项 (4)2-3．注意事项 (5)3．产品组成 (6)3-1．主机及附件 (6)3-2．外形图 (7)3-3．各部名称与作用 (8)3-4．框图 (11)4．使用方法 (12)4-1．使用时 (12)4-2．关于安装场所的注意事项 (12)4-3．系统设计上的注意事项 (13)4-4．安装方法 (15)4-5．配线方法 (17)5．操作方法 (25)5-1．启动准备 (25)5-2．基本动作流程 (25)5-3．启动方法 (25)5-4．关于各种模式 (26)5-5．检测模式 (28)5-6．警报测试模式 (30)5-7．用户模式 (31)5-8．结束方法 (35)6．各种动作和功能 (36)6-1．气体警报动作 (36)6-2．故障警报动作 (39)6-3．外部输出动作 (40)6-4．关于各种功能 (42)7．保养检查 (44)7-1．检查频率和检查项目 (44)7-2．定期检查模式 (45)7-3．气体校正方法 (60)7-4．清扫方法 (63)7-5．保险丝的更换方法 (63)8．关于储存、移机和报废 (64)8-1．储存或长期不使用时的处理 (64)8-2．移机或重新使用时的处理 (64)8-3．产品的报废 (64)9．故障排除 (65)10．产品规格 (67)10-1．规格一览 (67)10-2．附件一览 (68)11．术语的定义 (69)1．产品概要1-1．前言感谢您购买气体检测警报器用RM-6000系列指示警报单元。
气体质量流量计
（ 图6 - 1） 用 户 输 入/输 出 接 口 线 缆 (型 号 ：I C7 - 1 5 0， 长 度 ：1 . 5 m )
6.2 LCD显示
（ 图6-2）LCD连 接 线 缆 (型 号 ：IC7-30-IC7， 长 度 ：30cm 型 号 ：IC7-200-IC7， 长 度 ：2m)
在 正 常 工 作 状 态 下 ， 流 量 计 液 晶 屏 为 显 示 如 图6-3a所 示 。 显 示 内 容 有 ： 总 量Total（ 即 累 积 流 量 ） 、 瞬 量Flowrate（ 即 瞬 时 流 量）等。
1标 准升 （SL） 等 于 在 温 度20℃，大气压力101. 325kPa下该气体1升 的 体
积。
M
故 障 报 警: 流 量 计 会 自 动 判 定 故 障,并 从 屏 幕 上 显 示 报 警(如 图6-3b所 示) ,代 码 显 示 为E1~E5,含义分别如下:
E1
E2
E3
E4
Hale Waihona Puke E5传 感 器 故障 ADC故障 时钟故障 EEPROM故障 晶振故障
5.3 流量计安装注意事项
（1）流 量计 安装 前必 须清 除 管 道 中 的 杂 质,避 免 异 物 进 入 而 损 坏 流量计,管道内壁应清洁无积垢； （2）不得 随意 松开 流量 计的 固 定 部 分 ； （3）流量 计的 输出 连线 中保 护 地 线 必 须 可 靠 连 接 ； （4）安 装后 不允 许对 流量 计 产 生 安 装 应 力 ， 以 免 损 坏 流 量 计 ； （5）流 量 计应 避免 工作 在强 磁 场 干 扰 及 剧 烈 振 动 环 境 中 ； （6）介 质流 量应 稳定 ，操 作 有 关 阀 门 时 动 作 要 缓 慢 ， 切 勿 急 开 急关。

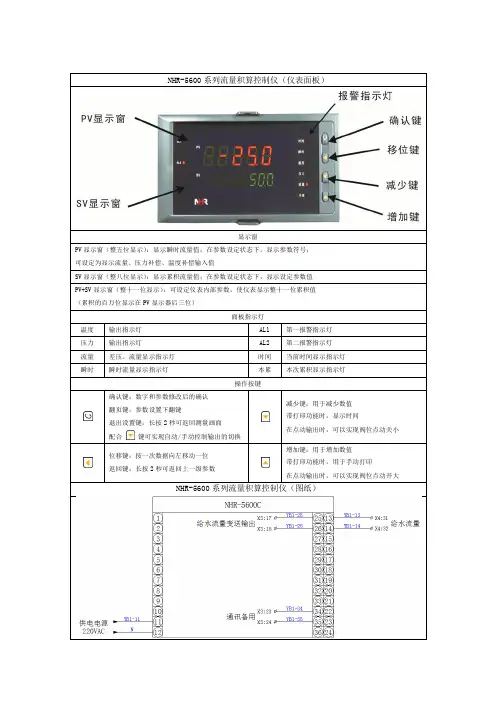

NHR-5600系列流量积算控制仪(参数设置)给水：孔板差压、标准密度补偿 20140725
P-dP=3：压力补偿小数点在千位 3
（压力补偿显示 X.XXX）
流量（线性差压） 显示的小数点
F-dP=1：流量输入小数点在十位 1
（流量输入显示 XXX.X）
流量（线性、差压）
27
的输入类型
参见选型中的分度号表
变送输出 1 零点
O.2
设定变送输出 1 零点的显示值迁移量（见注 2）
键 2 秒可返回 备注
流量系数 1
0～999999
显示差压式、频率式、压力式流量输入系数参见流 量补偿系数 Kx 的示意图
详见补偿系数 K1 计算
标准状况下的密度
1000
显示被测量介质在标准状况（1 个标准大气压力、 20℃时）下的密度值（单位：Kg/m³）
工况温度
104℃
显示工况温度常量 （当 Tin=0，即补偿运算的温度采用常量时用）
4~20mA 4mA
变送输出 1 比例参 数
1.0
设定变送输出 1 的显示放大比例（见注 2）
20mA
变送输出量程下限 变送输出量程上限
0～999999
设定变送输出的上下限量程变送输出以瞬时流量 值为参考
0～999999
设定变送输出的上下限量程变送输出以瞬时流量 值为参考
依据瞬时流量 设置量程范围
工况大气压
0.10133 设定仪表工作点大气压力
流量输入量程下限
全量程 设定流量输入量程的上下限
流量输入量程上限
全量程 设定流量输入量程的上下限
依据差压变送 器设置量程范
围
流量输入小信号 切除
0
设定流量输入小信号切除功能
2
参见单位设定功能代码表
汉川 MEMS气体质量流量计 MF5700系列说明书
气体质量流量计MEMS 系列MF5700在使用本产品之前，请您仔细阅读说明书，并请妥善保管，以备将来需要气体质量流量计气体质量流量计提供世界领先的流量传感器技术及产品，以满MEMS 灵敏度高，能够对极小的始动流量就可以开始计量在单个芯片上实现了多传感器集成，使其量程比达到了50:1甚至更高 全量程高稳定性、高精确度和优良的重复性支持多种气体的测量，允许客户对某些特殊气体进行现场标定 响应速度快输出方式灵活，提供LCD现场显示，也可提供RS485通讯接口由上位机查询输出数据 可通过按键配置参数 具有超量程报警指示功能便携式设计，电池供电和外部供电方式可以任意切换NPT连接方式，易于安装与使用也可根据客户需求定制其他接口，食品行业化工行业科研院校机电行业烟草行业玻璃行业分析仪器行业广州汉川仪器仪表有限公司足客户的要求设计和定制产品。
进一步的信息，请直接与我司联系。
1MF5700系列气体质原理是利用流动气体传热传质的依存关系，在其上、下游产生温度变化而得到气体的质量流量。
该流量计同时实现热源的产生与温度的测量。
当芯片处于工作状态时，在传感器的周边形成稳定的温度场分布。
一旦一定质量的气体流过传感器时，气体的流动将破坏该温度场的分布，形成特定并把这一变化转换为电信号，由一个专门的电路变送器对此信号进行放大、调理并作线性化处理。
由于不同质量的气体对传感器的周边形成稳定的温度场分布所产生的扰动不同，因而能测量气体的质量流量或总流量。
下图为该系列流量计的原理框图。
P i n 3)V C CR S 485AR S 485BP i n 4)G N D (3.6～9)VDC选配线缆量流量计是基于广州汉川仪器仪表有限公司自主研制的ＭＥＭＳ流量传感芯片，其的、取决于该气体的质量和速度的温度场分布。
微机电系统流量计芯片上的传感器将测量这一变化2* SLPM-标准升每分钟，NCM-标准立方米；** 可根据要求定制。
3注：1）按照箭头指示方向接入气流，如果反接，则显示的流量将始终为0;2）产品可以选配一根1米长带MiniUSB插头的连接通讯电缆，该线缆可以实现外部供电和通讯；其引线定义见8.1。

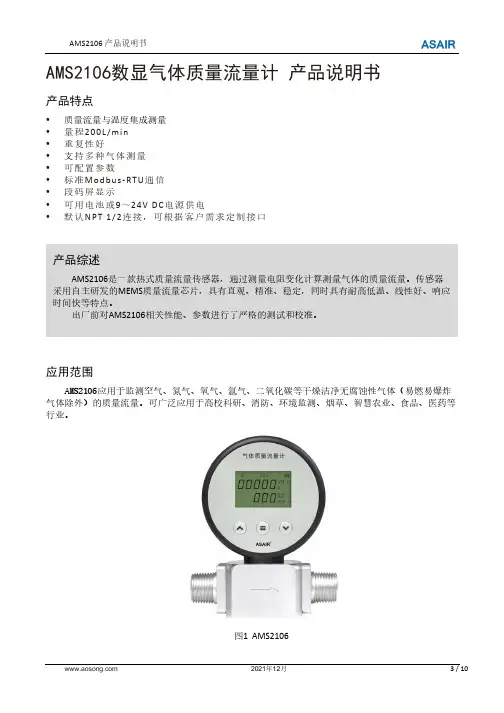

AMS2106数显气体质量流量计产品说明书
