齿轮泵体加工工艺及夹具设计齿轮泵体作为齿轮泵的重要组成部分，经常承受较大的工作负荷，因此其制造质量和加工工艺是影响齿轮泵质量和使用寿命的重要因素之一。
1.材料选择齿轮泵体通常采用优质灰铸铁或钢铸件，以保证其强度和耐用性能。
对于某些要求更高的场合，可采用黄铜、不锈钢等材料进行制造。
2.工艺流程齿轮泵体的加工涉及到数种不同的工艺流程，包括模具制造、铸造、初精加工、主要加工、热处理和次精加工等，其中热处理和次精加工对于提高齿轮泵体的强度和质量起到至关重要的作用。
（1）模具制造模具制造是齿轮泵体加工的第一步，模具的制造质量将直接影响到后续步骤的加工质量。
对于大型齿轮泵体，常用的模具制造方式是采用砂模铸造，而对于较小的齿轮泵体，则可以采用钢制模具进行制造。
（2）铸造铸造是齿轮泵体制造的重要步骤，铸造质量直接关系到齿轮泵体的强度和耐用性能。
在铸造过程中，要注意浇注温度、浇注压力和铸模和铁水的配比，以保证铸件的整体质量和强度。
（3）初精加工初精加工是将铸造好的齿轮泵体进行初步加工，使其基本符合要求的步骤。
该步骤主要包括锯床切割、切削刨平、光洁研磨等加工方法，以确保齿轮泵体的几何形状和表面质量符合要求。
（4）主要加工（5）热处理热处理是齿轮泵体制造的关键步骤，通过调整铸件的结构和力学性能，以提高其强度、硬度和耐腐蚀性能。
热处理方式包括淬火、回火、正火、拉伸等多种方法，不同的方式对应不同的热处理效果。
夹具是加工过程中起到固定、定位和加工辅助作用的工具，齿轮泵体加工夹具的优劣将直接影响到齿轮泵体的加工精度和质量。
齿轮泵体加工夹具的设计需要充分考虑齿轮泵体的结构特点、加工工艺和工作条件。
1.定位要准确齿轮泵体加工夹具需要具有精准定位功能，以保证齿轮泵体加工时的几何精度和相对位置精度。
定位方式应该尽可能简单可靠，且不影响加工工件的表面质量和加工精度。
2.固定要牢固在齿轮泵体加工过程中，夹具要能够牢固地固定齿轮泵体，以免在加工过程中出现晃动和位移，从而影响到加工工件的精度和质量。
详细写出齿轮泵装配的工艺流程

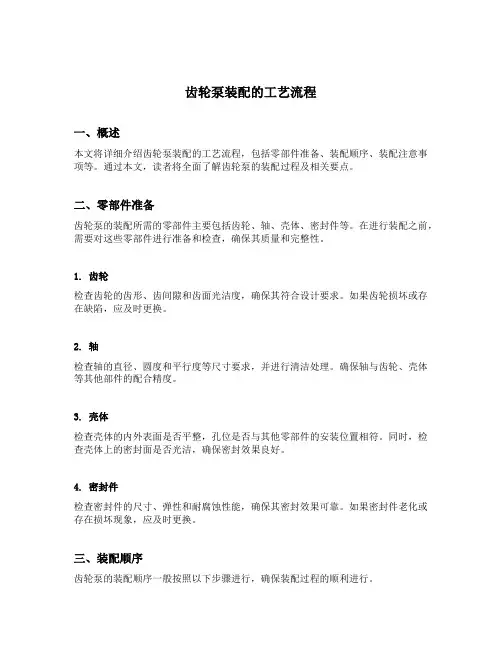

齿轮泵装配的工艺流程一、概述本文将详细介绍齿轮泵装配的工艺流程，包括零部件准备、装配顺序、装配注意事项等。
通过本文，读者将全面了解齿轮泵的装配过程及相关要点。
二、零部件准备齿轮泵的装配所需的零部件主要包括齿轮、轴、壳体、密封件等。
在进行装配之前，需要对这些零部件进行准备和检查，确保其质量和完整性。
1. 齿轮检查齿轮的齿形、齿间隙和齿面光洁度，确保其符合设计要求。
如果齿轮损坏或存在缺陷，应及时更换。
2. 轴检查轴的直径、圆度和平行度等尺寸要求，并进行清洁处理。
确保轴与齿轮、壳体等其他部件的配合精度。
3. 壳体检查壳体的内外表面是否平整，孔位是否与其他零部件的安装位置相符。
同时，检查壳体上的密封面是否光洁，确保密封效果良好。
4. 密封件检查密封件的尺寸、弹性和耐腐蚀性能，确保其密封效果可靠。
如果密封件老化或存在损坏现象，应及时更换。
三、装配顺序齿轮泵的装配顺序一般按照以下步骤进行，确保装配过程的顺利进行。
1. 安装齿轮首先，在壳体上固定一个齿轮的轴承座，然后将齿轮轴的一端插入齿轮的轴孔中，并通过销钉等固定件使其固定。
2. 安装泵体将齿轮装配好的一端插入壳体的泵体孔中，确保齿轮和壳体之间的配合精度。
然后，通过螺栓等固定件将泵体固定在壳体上。
3. 安装叶片和前盖将叶片插入齿轮泵的叶片槽中，并确保叶片与齿轮之间的配合间隙符合要求。
然后，将前盖与壳体连接，并通过螺钉等固定件将其固定。
4. 安装密封件在装配过程中，需要在壳体和泵体、泵体和轴承座之间安装密封件。
确保密封件的安装位置正确，并且压紧力均匀，以保证泵体的密封性能。
5. 调整齿轮间隙通过调整齿轮与叶片之间的间隙，控制齿轮轴的摆动范围，并确保齿轮泵的工作效率和稳定性。
6. 安装连接件最后，根据具体需求，安装泵体的进出口管道、传动装置等连接件，以使齿轮泵能够正常工作。
四、装配注意事项在齿轮泵的装配过程中，需特别注意以下事项，以确保装配质量和操作安全。
1. 清洁处理在装配过程中，需对零部件进行清洁处理，避免杂质进入装配后的齿轮泵内部，影响其正常工作。
水泵的生产加工流程
水泵的生产加工流程一、种类水泵主要有两种：一、齿轮泵；二、离心泵。
二、齿轮泵定义齿轮泵是借一对相互啮合的齿轮将电动机所输出之机械能转换为液压能的转换装置。
齿轮泵的工作原理齿轮泵是用两个齿轮互啮转动来工作，对介质要求不高。
齿轮泵适用于输送不含颗粒纤维，无腐蚀性，温度不高于200℃，粘度不大于1500CS T的重油、柴油、机械油，以及性质类似的其它液体，可作为传输，增压，燃油喷射，液压以及润滑泵，不锈钢齿轮泵适于输送不含固体腐蚀介质。
一般的压力在6MPa以下，流量较大。
齿轮泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。
A为吸入腔，B为排出腔。
齿轮泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧（A）就形成局部真空，液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧（B），齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。
齿轮泵特点1.结构紧凑，使用和保养方便。
2.具有良好的自吸性，故每次开泵前无须灌入液体。
3.齿轮泵的润滑是靠输送的液体而自动达到的，故日常工作时无须别加润滑油。
齿轮泵的用途齿轮泵广泛应用于石油、化工、船舶、电力、粮油、食品、医疗、建材、冶金及国防科研等行业。
齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性、温度不高于150℃、粘度为5～1500cs t的润滑油或性质类似润滑油的其它液体。
试用各类在常温下有凝固性及高寒地区室外安装和工艺过程中要求保温的场合。
齿轮泵制造齿轮泵壳体多数齿轮泵采用铝台金泵体，这是因为铝合金重量轻、加工容易，而且铝合金泵体在加工较少产生粉尘，而且容易清洗．泵体的毛坯以往一直采用金属型铸造工艺，随着齿轮泵向高压化方向发展，铸造泵体的强度已不能满足要求．因此，不少企业开始采用铝合金挤压型材做为泵体毛坯，由于挤压型材和铸件的合金成分及成型工艺不同，型材泵体毛坯的材料内部组织状态、力学特性、抗疲劳特性、表面质量及材料利用率的明显优于铸件毛坯。
齿轮泵装配工艺流程

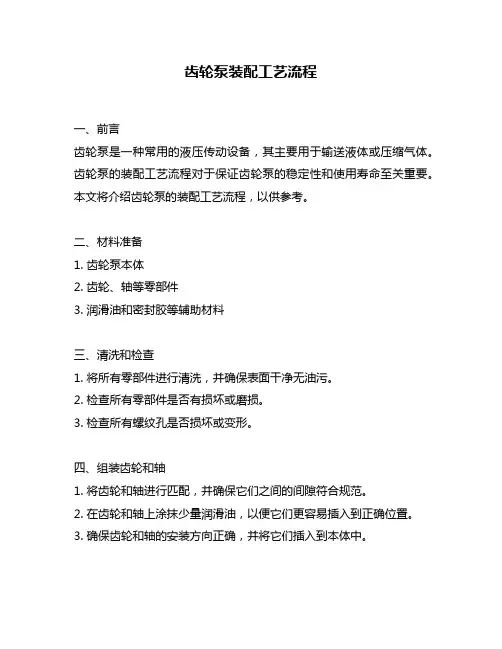

齿轮泵装配工艺流程一、前言齿轮泵是一种常用的液压传动设备，其主要用于输送液体或压缩气体。
齿轮泵的装配工艺流程对于保证齿轮泵的稳定性和使用寿命至关重要。
本文将介绍齿轮泵的装配工艺流程，以供参考。
二、材料准备1. 齿轮泵本体2. 齿轮、轴等零部件3. 润滑油和密封胶等辅助材料三、清洗和检查1. 将所有零部件进行清洗，并确保表面干净无油污。
2. 检查所有零部件是否有损坏或磨损。
3. 检查所有螺纹孔是否损坏或变形。
四、组装齿轮和轴1. 将齿轮和轴进行匹配，并确保它们之间的间隙符合规范。
2. 在齿轮和轴上涂抹少量润滑油，以便它们更容易插入到正确位置。
3. 确保齿轮和轴的安装方向正确，并将它们插入到本体中。
五、安装密封件1. 在齿轮泵本体的密封槽中涂抹一层密封胶，并将密封件插入到槽中。
2. 确保密封件完全覆盖了槽，并且没有任何空隙。
六、组装齿轮泵本体1. 将装配好的齿轮和轴放入齿轮泵本体中。
2. 确保所有零部件的位置正确，并将它们固定在正确的位置上。
3. 确保所有螺纹孔对准，并用螺栓将本体紧固在一起。
七、测试和调整1. 将装配好的齿轮泵连接到测试设备上，以确保其正常运行。
2. 如果发现问题，通过调整齿轮和轴之间的间隙或更换某些零部件来解决问题。
八、包装和出厂1. 将装配好的齿轮泵进行包装，并确保它们不会受到损坏或污染。
2. 标记每个包裹上的相关信息，例如序列号、型号等。
3. 出厂前进行最后一次检查，确保所有产品符合质量要求。
九、总结以上是齿轮泵装配工艺流程的详细步骤，通过严格的操作流程和质量控制，可以保证齿轮泵的稳定性和使用寿命。

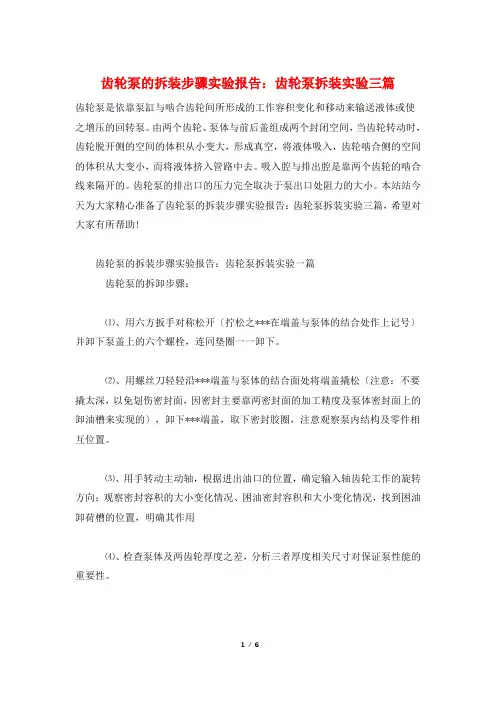

齿轮泵的拆装步骤实验报告：齿轮泵拆装实验三篇
齿轮泵的拆装步骤实验报告：齿轮泵拆装实验三篇齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。
由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。
吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。
齿轮泵的排出口的压力完全取决于泵出口处阻力的大小。
本站站今天为大家精心准备了齿轮泵的拆装步骤实验报告：齿轮泵拆装实验三篇，希望对大家有所帮助!齿轮泵的拆装步骤实验报告：齿轮泵拆装实验一篇齿轮泵的拆卸步骤：⑴、用六方扳手对称松开〔拧松之***在端盖与泵体的结合处作上记号〕并卸下泵盖上的六个螺栓，连同垫圈一一卸下。
⑵、用螺丝刀轻轻沿***端盖与泵体的结合面处将端盖撬松〔注意：不要撬太深，以免划伤密封面，因密封主要靠两密封面的加工精度及泵体密封面上的卸油槽来实现的〕，卸下***端盖，取下密封胶圈，注意观察泵内结构及零件相互位置。
⑶、用手转动主动轴，根据进出油口的位置，确定输入轴齿轮工作的旋转方向；观察密封容积的大小变化情况、困油密封容积和大小变化情况，找到困油卸荷槽的位置，明确其作用⑷、检查泵体及两齿轮厚度之差，分析三者厚度相关尺寸对保证泵性能的重要性。
⑸、将端盖板拆下，从泵体中取出主、从动齿轮〔取出***将主、从动齿轮与对应位置做好记号〕，卸下后端盖，观察被动轴轴心的通孔、润滑油的流通通道、轴承状况。
⑹、用***或轻柴油将拆下的所有零部件进行清洗并放于容器内妥善保管，以备测量和检查。
齿轮泵的装配步骤：⑴、装配***准备工作装配***将将全部零件洗净擦干，所有油道要保证清洁通畅，用适当方法去除零件上的毛刺，消除划伤，磕碰等造成的损伤。
⑵、装配程序①、将啮合良好的主、从动齿轮两轴装入左侧〔非输出轴侧〕端盖的轴承中，装上泵体，装复时应按拆卸时所作记号对应装入，切不可装反。
②、装配密封件，其位置要正确，松紧适宜。
齿轮泵装配工艺分析
泵体， 侧板 销子 泵体， 侧板 销子 泵体， 侧板 销子 泵体， 侧板 销子 泵体， 侧板 销子 泵体， 侧板 销子 泵体， 侧板 销子 侧板
后泵盖，胶 O型圈 条，四氟条 后泵盖，胶 O型圈 条，四氟条 后泵盖，胶 O型圈 条，四氟条 后泵盖，胶 O型圈 条，四氟条 后泵盖，胶 O型圈 条，四氟条 后泵盖，胶 O型圈 条，四氟条 后泵盖，胶 O型圈 条，四氟条 后泵盖，胶 条*4，四氟 O型圈 条*4 后泵盖，胶 条*4，四氟 O型圈 条*4
齿轮
注油
侧板
装后泵盖
齿轮
注油
侧板
装后泵盖 装销子， 后泵盖 装后泵盖 装销子， 后泵盖 装销子， 后泵盖
螺丝弹垫
齿轮
注油
侧板
下油封 气动扳手 上大劲 打螺丝 *2 下油封 气动扳手 上大劲 打螺丝 *2 下油封 气动扳手 上大劲 打螺丝 *2 下油封 气动扳手 上大劲 打螺丝 *2 上大劲 单键
前盖螺 气动扳 下油封， 丝*8， 手打螺 上大劲 卡簧 弹垫 丝
泵体，齿 注油，齿 E型圈O E型圈O 轮， 子 前盖 后盖
前盖下油封 轮架，齿 轮架，销 型圈， 型圈， 垫
泵体，齿 注油，齿 E型圈O E型圈O 轮， 子 前盖 后盖
上大劲 上大劲 单键
前盖下油封 轮架，齿 轮架，销 型圈， 型圈， 垫
螺丝弹
齿轮
注油
侧板
O型圈， 泵体， 钢珠， 销子 簧，螺堵 O型圈， 泵体， 钢珠， 销子 簧，螺堵
齿轮
注油
侧板
侧板
齿轮
E型圈
注油
泵体， 齿轮，
侧板
泵体，齿 注油，齿 E型圈O 轮， 子 中间体
CBX2-E322/08 前盖下油封 轮架，齿 轮架，销 型圈， O型圈 齿轮架 齿轮架 圈，前盖 2CB-FC CBX2-E CBJ-E
齿轮泵毕业设计
,a click to unlimited possibilities
汇报人：
目录 /目录
01
点击此处添加 目录标题
04
齿轮泵材料选 择
02
齿轮泵概述
05
齿轮泵制造工 艺
03
齿轮泵设计
06
齿轮泵测试与 验收
01 添加章节标题
02 齿轮泵概述
齿轮泵的定义
齿轮泵是一种容积式泵，通过两个啮合的齿轮将液体从吸入口输送到排出口。 齿轮泵的工作原理是利用齿轮的啮合，将液体从吸入口挤压到排出口。 齿轮泵的优点包括结构简单、体积小、重量轻、价格低廉等。 齿轮泵的应用领域广泛，包括石油化工、食品加工、制药、环保等行业。
齿轮泵压力不足：检查泵体是否堵塞，清 理堵塞物
齿轮泵温度过高：检查润滑油是否充足， 添加润滑油
齿轮泵振动大：检查泵体是否平衡，调整 平衡
齿轮泵电机过热：检查电机是否过载，调 整负载
维修和保养周期
定期检查： 每月进行 一次全面 检查
更换润滑 油：每半 年更换一 次润滑油
更换密封 件：每两 年更换一 次密封件
等
设计计算和分析
齿轮泵设计计算：包括齿轮尺寸、泵体尺寸、轴承尺寸等
齿轮泵性能分析：包括流量、压力、效率等
齿轮泵结构分析：包括齿轮、泵体、轴承等部件的结构和 作用
齿轮泵材料选择：根据使用环境和性能要求选择合适的材 料
齿轮泵试和验证：包括性能测试、耐久性测试等
添加标题
环保测试：测量泵的环保性 能是否符合设计要求
耐久性测试：测量泵的耐久 性是否符合设计要求
测试方法和步骤
测试目的：验证齿轮泵的性能和可靠性
测试设备：压力表、流量计、温度计等
齿轮泵泵体的机械加工工艺规程及工装设计(铣夹具)说明书 (2)
齿轮泵泵体的机械加工工艺规程及工装设计（铣夹具）说明书1. 引言1.1 背景齿轮泵是一种常见的液压传动装置，被广泛应用于各个领域，如汽车、工程机械、船舶等。
齿轮泵的核心部件之一是泵体，它承载着齿轮和轴的工作负荷，因此其加工精度和质量必须得到保证。
本文档旨在介绍齿轮泵泵体的机械加工工艺规程以及工装设计，特别是针对铣夹具的设计。
1.2 目的本文档的目的是提供一份详细的齿轮泵泵体加工工艺规程及工装设计说明书，以帮助操作人员正确进行泵体的加工操作，并保证最终产品的质量。
2. 加工工艺规程2.1 工艺流程以下是齿轮泵泵体的加工工艺流程：1.下料：根据设计要求选择合适的材料，并根据零件图纸进行下料。
2.粗加工：使用数控铣床对泵体进行粗加工，包括平面铣削、孔加工等。
3.热处理：根据材料要求进行热处理，以提高材料的硬度和强度。
4.精加工：利用数控铣床进行泵体的精加工，如表面加工、孔的精确定位等。
5.辅助加工：根据需要进行螺纹加工、刻线等辅助操作。
6.清洗：使用清洗剂对加工完成的泵体进行清洗，以去除杂质和油污。
7.检验：对泵体进行外观检查和尺寸检测，以验证工艺加工是否符合要求。
8.组装：将泵体与其他部件进行组装，并进行最终装配。
2.2 加工工艺要点在齿轮泵泵体的加工工艺中，有几个关键要点需要注意：1.加工前要根据零件图纸进行严格的加工准备，包括检查设备的准备情况、工艺文件的完整性等。
2.在粗加工过程中，要保持合适的切削速度和进给量，以确保加工效率和质量。
3.对于精加工过程中的平面加工和孔加工，要使用合适的刀具，并控制好切削参数，确保加工表面的光洁度和尺寸精度。
4.在热处理过程中，要控制好加热温度和保持时间，以确保材料的硬度和强度达到要求。
5.进行辅助加工时，要注意保持刀具的锋利度，并根据需求进行合适的加工操作。
6.在检验环节中，要根据严格的检验标准进行检验，以确保加工质量符合要求。
7.组装过程中，要严格控制装配间隙，并进行必要的调整和配合。
