液压泵试验台测控系统的设计与实现
液压试验台PLC控制系统设计完整
第一章绪论1.1 概述液压传动技术是机电一体化技术的重要组成部分，而且液压传动相对于机械传动来说是一门新技术，随着流体力学、自动控制、计算机等技术的不断发展，液压传动技术已经发展成为包括传动、控制、检测技术、机电一体化的一门完整的自动化技术，并且在工业生产、设备控制等方面都得到了广泛应用。
液压实验台是生产和开发液压元件和液压系统的重要实验设备。
传统的液压实验台内容固定、控制方式单一。
随着液压技术和现代控制技术的发展，传统液压实验台的缺陷愈来愈明显，已不能很好地适应生产和研究的需要。
为了可以更好的适应教学的发展，增强学生解决实际问题的能力，以及满足现代科研的需求，在传统液压试验台的基础上，加入PLC先进控制技术，构建了由PLC作为下位机控制现场设备，由PC作为上位机在线监控的控制系统，可以实现机、电、液、计算机的完美结合，实现实验处理的自动化，实时监控等。
采用了由PLC控制技术来控制液压试验台的自动控制响应快、智能化，学生不仅可以根据需求搭建各种液压回路或液压系统，还可以独立的进行液压设计、安装、调试、编写PLC程序、等，有利于提高学生在机电液计算机综合控制等方面的综合能力。
1.2液压传动的发展及其研究对象液压传动技术的发展，可追溯到17世纪帕斯卡提出了著名的帕斯卡定律，开始奠定了流体静压传动的理论基础。
从18世纪末英国制成了世界上第一台水压机算起，已经有近300年的历史，但真正的发展只是在第二次世界大战后，液压技术由军用工业迅速转向民用工业，而我国的液压工业只经过40余年的发展，就已经形成门类齐全、有一定的技术水平并初具规模的生产科研体系，其生产的液压产品广泛应用于工业、农业和国防等各个部门。
近20年来，我国液压工业通过引进先进技术，科研攻关，产品应用技术飞快发展，设计生产了许多新型的液压元件。
此外通过计算机辅助技术（Computer Aided Design，简称CAD）、计算机辅助测试（Computer Aided Translation，简称CAT）、污染控制、故障诊断、机电一体化等方面研究成果的应用，液压技术水平得到很大的提高。
液压试验台的计算机控制系统设计与实现的开题报告
液压试验台的计算机控制系统设计与实现的开题报告一、选题背景液压试验台是一种重要的实验设备，用于测试各种液体压力容器、油气管道、阀门、泵类的耐压性能及密闭性能，以及测试各种液体、气体在管道中的流量、压力等物理参数。
随着科学技术的不断发展，液压试验台的使用范围和功能也不断增强。
传统的液压试验台多采用机械及电气操作，设备的操作方式、测试结果及数据分析都较为繁琐，且数据处理难以准确、快速、可靠，不适应现代生产的要求。
在这种背景下，设计实现一种计算机控制系统可以实现液压试验台的自动化控制、数据采集和处理，将是一项非常有意义和必要的工作。
二、研究目的和意义本次设计的目的是针对液压试验台的特点和需求，设计一种计算机控制系统，通过软件和硬件的配合，实现试验参数的自动设定、运行过程的自动控制、实验数据的实时采集和存储、数据的分析和结果的输出等功能，提高设备操作的效率、数据处理的准确性和可靠性，为液压工程领域的实验研究提供支持。
设计实现计算机控制系统的意义在于提高设备的使用效率和数据处理精度，在保证试验结果和数据分析的基础上，可以提高工作效率和节约人力成本，从而有助于满足不同客户对试验要求的多样化和可靠性。
三、研究内容和技术路线研究内容：1.液压试验台的测试要求和相关技术规范的研究；2.设计液压试验台计算机控制系统的硬件电路及软件系统；3.实现液压试验台的自动化控制、数据采集和处理、数据分析和结果输出等功能。
技术路线：1.对液压试验台的技术规范和测试要求进行研究分析，为设计和开发提供基础和参考；2.设计液压试验台计算机控制系统的硬件电路及软件系统；3.利用传感器和电子元器件等设备，实现试验参数的自动设定、实时数据的采集和存储、数据的分析和结果的输出；4.编写相关的软件程序，实现设备的自动控制和测试数据的处理和分析；5.进行实验测试，测试数据的准确性和系统的稳定性。
四、预期成果及应用价值1.设计实现液压试验台的计算机控制系统，实现自动化控制和数据采集、处理、分析和输出；2.优化试验数据处理的流程，提高数据处理的准确性和效率；3.降低设备的使用难度和设备维护成本，提高设备的可靠性和使用寿命；4.适应液压工程领域试验研究的需要，提高实验研究的效率和可靠性。
低压液压泵试验台与液压系统设计与实现
低压液压泵试验台与液压系统设计与实现液压系统是一种常用的动力传输和控制系统，广泛应用在各个工业领域中。
低压液压泵试验台是用来测试和验证液压泵性能的实验设备，对于液压泵的研发和生产具有重要意义。
本文将针对低压液压泵试验台与液压系统的设计与实现进行详细介绍。
首先，低压液压泵试验台的设计需要考虑以下几个方面。
首先是试验台的结构设计，包括试验台的主体结构、支撑结构和固定方式等。
试验台的主体结构通常采用钢制，具有足够的强度和刚度来承受液压泵的工作压力。
支撑结构可以采用悬臂结构或支撑柱结构，通过优化设计来减小结构的自重和振动，提高试验台的稳定性。
固定方式可以采用螺栓固定或焊接固定，具体选择根据试验台的使用情况和使用环境来确定。
其次，液压系统的设计是低压液压泵试验台不可或缺的一部分。
液压系统由液压泵、油箱、液压阀组成，其设计需要考虑系统的工作压力、流量和控制方式等因素。
根据试验台的需求，液压系统的工作压力通常在10-50MPa之间。
流量可以根据试验台的需求来确定，一般在0-100L/min之间。
控制方式可以采用手动控制或自动控制，具体选择根据试验台的使用情况和操作方式来确定。
在液压系统的实现方面，需要选择合适的液压元件和液压连接方式。
液压元件包括液压泵、油缸、液压阀等，可以根据试验台的需求来选择合适的品牌和规格。
液压连接方式可以选择螺纹连接、法兰连接或焊接连接，具体选择根据试验台的使用情况和连接要求来确定。
在低压液压泵试验台的设计与实现过程中，还需要考虑液压系统的安全性和可靠性。
液压系统的安全性可以通过采用合适的安全阀、过滤器和冷却器等来保证。
安全阀可以在系统超压时自动打开，避免系统损坏和安全事故。
过滤器可以去除油液中的杂质，防止细小颗粒对系统元件的损坏。
冷却器可以降低系统的油温，保持系统的正常工作温度。
可靠性方面可以通过严格的质量控制和试验验证来保证系统的正常运行。
综上所述，低压液压泵试验台与液压系统的设计与实现需要考虑试验台的结构和液压系统的设计，选择合适的液压元件和连接方式，保证系统的安全性和可靠性。
低压液压泵试验台及液压系统设计与实现
低压液压泵试验台及液压系统设计与实现低压液压泵试验台及液压系统设计与实现是一个关键的工程任务，旨在满足液压泵在低压条件下的稳定运行和性能要求。
本文将着重介绍设计和实现液压系统的要点，包括设备选型、系统布局、管路设计以及关键性能参数的测试和验证。
1. 设备选型在设计低压液压泵试验台及液压系统之前，我们首先需要选定适用的设备。
一般来说，液压泵、液控阀等核心组件的选择应基于以下因素：1.1 工作压力：根据液压系统的预期工作压力范围，选择合适的泵和阀门。
低压液压系统通常工作在10 MPa以下的压力范围内。
1.2 流量要求：根据工作载荷和工作周期等因素，确定所需的最大流量。
泵的流量应适合系统需求，并在其额定范围内工作。
1.3 组件质量和可靠性：考虑选用具有良好声誉和可靠性的厂家生产的组件，以确保系统的长期稳定运行和性能。
2. 系统布局在低压液压泵试验台及液压系统的设计中，合适的布局可以提高系统的工作效率和可靠性。
以下是一些布局的关键要点：2.1 泵的安装：泵应垂直安装在泵座上，并通过减震垫或橡胶垫片进行隔振，防止振动和噪音对系统产生不良影响。
2.2 油箱位置：油箱应放置在离液压系统最远的地方，以减少油液中的气体和污染物，提高系统的工作效率和稳定性。
2.3 阀装置：根据系统需求，选择合适的液控阀和油管布局。
阀门的位置应便于操作和维修，并通过合适的连接件连接到系统的其他部件。
3. 管路设计管路设计是液压系统设计的重要环节，涉及管道的大小、长度、连接方式等方面。
以下是一些关键考虑因素：3.1 管道直径：根据液压系统的流量要求，选择合适的管道直径以减小液流阻力。
通常，使用较大的管径可以减少能量消耗、降低噪音和振动。
3.2 长度和弯曲：尽量减少管道的长度和弯曲，以便流体能够以最小的阻力在系统中循环。
3.3 连接方式：选择适当的连接方式，如焊接、螺纹连接或快速接头连接。
确保连接紧固可靠，并防止泄漏和压力损失。
4. 性能参数测试和验证完成低压液压泵试验台及液压系统的设计和实现后，必须进行性能参数的测试和验证，以确保系统满足设计要求。

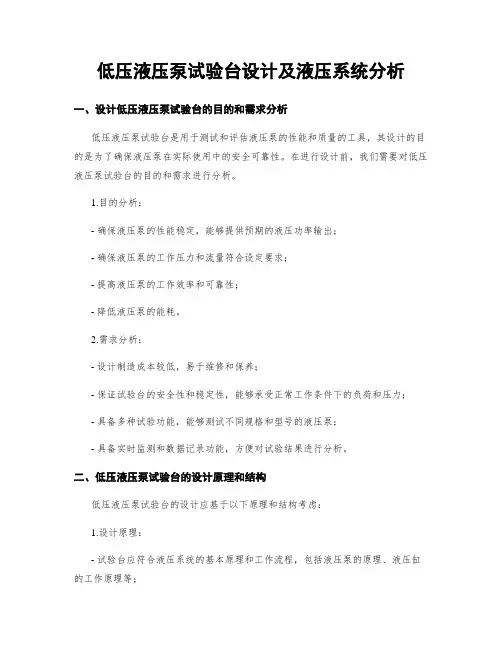

低压液压泵试验台设计及液压系统分析
低压液压泵试验台设计及液压系统分析一、设计低压液压泵试验台的目的和需求分析低压液压泵试验台是用于测试和评估液压泵的性能和质量的工具，其设计的目的是为了确保液压泵在实际使用中的安全可靠性。
在进行设计前，我们需要对低压液压泵试验台的目的和需求进行分析。
1.目的分析：- 确保液压泵的性能稳定，能够提供预期的液压功率输出；- 确保液压泵的工作压力和流量符合设定要求；- 提高液压泵的工作效率和可靠性；- 降低液压泵的能耗。
2.需求分析：- 设计制造成本较低，易于维修和保养；- 保证试验台的安全性和稳定性，能够承受正常工作条件下的负荷和压力；- 具备多种试验功能，能够测试不同规格和型号的液压泵；- 具备实时监测和数据记录功能，方便对试验结果进行分析。
二、低压液压泵试验台的设计原理和结构低压液压泵试验台的设计应基于以下原理和结构考虑：1.设计原理：- 试验台应符合液压系统的基本原理和工作流程，包括液压泵的原理、液压缸的工作原理等；- 考虑液压系统的动力传递和控制原理，确保试验台能够提供稳定的电源和控制信号。
2.结构设计：- 试验台应包括液压泵、驱动电机、压力传感器、流量计等组件；- 设计试验台的支架结构，确保试验台能够承受正常工作条件下的负荷和压力；- 设计液压系统的管路布置和连接方式，确保液压系统能够正常工作和维修。
三、低压液压泵试验台的液压系统分析低压液压泵试验台的液压系统是保证试验台正常工作的核心组成部分，因此需要进行系统分析，确保系统能够满足设计要求。
1.液压系统的参数设计：- 根据液压泵的工作压力和流量要求，选择合适的泵和控制阀；- 设计合适的油箱容积和散热系统，确保系统温度稳定；- 考虑液压泵的稳定性和噪音问题，选择合适的液压元件。
2.液压系统的控制设计：- 设计液压泵的起动、停止和调速控制方法；- 选择合适的压力和流量控制元件，确保液压系统能够稳定运行；- 考虑自动化控制和远程监控的需求，设计合适的控制系统。
低压液压泵试验台设计与液压系统研究
低压液压泵试验台设计与液压系统研究一、低压液压泵试验台设计低压液压泵试验台是用于测试低压液压泵性能和参数的设备，设计合理的试验台能够提高测试的准确性和效率。
以下是我对低压液压泵试验台设计的一些建议和方案。
1. 设计要求首先，需要明确试验台的设计需求。
根据低压液压泵的特点和使用场景，确定试验台所需的最大工作压力、流量范围、工作温度等参数。
另外，还要考虑试验台的尺寸、结构、噪音、安全性等方面的要求。
2. 结构设计试验台的结构设计应该简洁合理，易于操作和维护。
可以采用模块化设计，将主要部件分离出来，方便更换和维修。
结构设计还要考虑稳定性和振动问题，可以采用减震材料和减震措施，以确保试验的准确性和可重复性。
3. 流量和压力控制试验台应具备流量和压力控制的功能。
可以采用数字控制系统，通过调节阀门和流量计来控制泵的流量和压力。
此外，还可以加入传感器和仪表，监测和记录试验过程中的压力、流量和温度等参数，为后续分析和改进提供数据支持。
4. 温度控制对于需要测试工作温度的低压液压泵，试验台应该具备温度控制功能。
可以通过加热器和冷却器来实现温度的调节。
同时，还要保证温度的均匀分布和稳定性，以确保测试结果的准确性。
5. 安全性设计安全性设计是试验台设计中非常重要的一个方面。
试验台应具备过载保护和紧急停止等功能，以确保在发生异常情况时能够及时停止测试，避免出现安全事故。
另外，还应该考虑到操作人员的安全，为试验台配置防护装置，减少操作误伤的可能性。
二、液压系统研究低压液压泵试验台的设计离不开对液压系统的研究。
以下是我对液压系统的一些建议和研究方向。
1. 液压系统原理液压系统是利用液体传递能量的系统，涉及到压力、流量、速度等参数的传输和控制。
在研究过程中，需要了解液压系统的基本原理和工作规律，包括液压元件的分类、作用方式、流体力学原理等。
2. 液压元件选型液压系统中的液压元件包括液压泵、阀门、油缸等。
研究过程中应根据设计需求和工作条件选择合适的液压元件，并对其性能和参数进行评估和测试，以确保系统的正常运行和稳定性。
液压泵试验台测控系统的设计与实现
１） 冷却油路：主要由冷却循环泵２、回油过 滤 器 ３．１、 电 磁阀４．１以及板式水冷却器５组成。采用外冷却方式， 当 油 温 ＞４５℃时，电磁阀断电，液压油流过水冷却器，油温 降 低； 当 油温＜３５℃，电磁阀得电，液压油不经过水冷却器。过滤 器 滤 除液压油中的杂质，杂质过多导致过滤器堵塞时，过滤器上的 压差发讯器将输出一个数字信号。
· ６８ ·
计算 机 测 量 与 控 制 ．２０１６．２４（６） 犆狅犿狆狌狋犲狉 犕犲犪狊狌狉犲犿犲狀狋 牔 犆狅狀狋狉狅犾
测试与故障诊断
文章编号：１６７１ ４５９８（２０１６）０６ ００６８ ０４ ＤＯＩ：１０．１６５２６／ｊ．ｃｎｋｉ．１１－４７６２／ｔｐ．２０１６．０６．０１９ 中图分类号：ＴＰ２７３．５ 文献标识码：Ａ
关键词：液压泵；ＬａｂＷｉｎｄｏｗｓ／ＣＶＩ；滞环控制；ＰＩＤ 控制；数据库
犇犲狊犻犵狀犪狀犱犐犿狆犾犲犿犲狀狋犪狋犻狅狀狅犳犕犲犪狊狌狉犲犿犲狀狋犪狀犱犆狅狀狋狉狅犾犛狔狊狋犲犿犳狅狉 犎狔犱狉犪狌犾犻犮犘狌犿狆犜犲狊狋－犫犲犱
ＣｈｅｎＺａｎｔａｏ，ቤተ መጻሕፍቲ ባይዱａｎＰａｎｇｕｏ， ＷａｎｇＴｉｎｇ
（ＣｏｌｌｅｇｅｏｆＡｕｔｏｍａｔｉｏｎ，ＮｏｒｔｈｗｅｓｔｅｒｎＰｏｌｙｔｅｃｈｎｉｃａｌＵｎｉｖｅｒｓｉｔｙ，Ｘｉ′ａｎ ７１０１２９，Ｃｈｉｎａ） 犃犫狊狋狉犪犮狋：Ｉｎｏｒｄｅｒｔｏｔｅｓｔｔｈｅｐｅｒｆｏｒｍａｎｃｅｐａｒａｍｅｔｅｒｓｏｆｈｙｄｒａｕｌｉｃｐｕｍｐ，ａｍｅａｓｕｒｅｍｅｎｔａｎｄｃｏｎｔｒｏｌｓｙｓｔｅｍｆｏｒｈｙｄｒａｕｌｉｃｐｕｍｐｔｅｓｔ－ ｂｅｄｉｓｄｅｓｉｇｎｅｄ，ｕｓｉｎｇｉｎｄｕｓｔｒｉａｌｃｏｍｐｕｔｅｒａｎｄＰＣＩｄａｔａａｃｑｕｉｓｉｔｉｏｎｃａｒｄａｓｉｔｓｃｏｒｅ，ＬａｂＷｉｎｄｏｗｓ／ＣＶＩａｓｓｏｆｔｗａｒｅｄｅｖｅｌｏｐｍｅｎｔｐｌａｔｆｏｒｍ． Ａｐｐｌｉｃａｔｉｏｎｉｓｄｅｓｉｇｎｅｄｂａｓｅｄｏｎｍｕｌｔｉｔｈｒｅａｄｉｎｇｔｅｃｈｎｏｌｏｇｙ，ａｎｄｕｓｉｎｇｔｈｒｅａｄｓａｆｅｖａｒｉａｂｌｅｓｔｏｓｙｎｃｈｒｏｎｉｚｅｔｈｒｅａｄｓ．Ｔｈｅａｕｔｏｍａｔｉｃｃｏｌｌｅｃｔｉｏｎ， ａｎａｌｙｓｉｓａｎｄｄｉｓｐｌａｙｏｆｅａｃｈｐａｒａｍｅｔｅｒｉｓｒｅａｌｉｚｅｄ．Ｔｈｅｔｅｍｐｅｒａｔｕｒｅｏｆｏｉｌｉｓｃｏｎｔｒｏｌｌｅｄｂｅｔｗｅｅｎ３５～４５℃ ｕｓｉｎｇｈｙｓｔｅｒｅｓｉｓｃｏｎｔｒｏｌａｌｇｏｒｉｔｈｍ． ＴｈｅｐｒｅｓｓｕｒｅｃｏｎｔｒｏｌｏｆｔｈｅｏｉｌｏｕｔｌｅｔａｎｄｔｈｅｏｉｌｒｅｔｕｒｎｐｏｒｔｉｓｒｅａｌｉｚｅｄｂｙａｄｖａｎｃｅｄＰＩＤａｌｇｏｒｉｔｈｍ．Ｈｕｍａｎｉｚｅｄａｌａｒｍｆｕｎｃｔｉｏｎｉｓｄｅｓｉｇｎｅｄ． Ｏｐｅｒａｔｉｏｎａｌｐａｒａｍｅｔｅｒｓａｒｅｓｔｏｒｅｄｉｎｔｈｅｄａｔａｂａｓｅｐｅｒ－ｓｅｃｏｎｄｔｈｒｏｕｇｈＯＤＢＣｉｎｔｅｒｆａｃｅ，ｗｈｉｃｈｃａｎｅｆｆｅｃｔｉｖｅｌｙｒｅｓｏｌｖｅｆａｕｌｔｓｗｈｅｎｉｔｏｃｃｕｒ． Ｔｈｅｄｅｂｕｇｇｉｎｇｉｎｔｅｒｆａｃｅｓａｖｅｔｈｅｓｉｔｅ－ｔｅｓｔｉｎｇｔｉｍｅｇｒｅａｔｌｙ．Ｂｙｅｘｐｅｒｉｍｅｎｔ，ｔｈｅｓｙｓｔｅｍｓａｔｉｓｆｉｅｓｄｅｓｉｇｎｒｅｑｕｅｓｔ． 犓犲狔狑狅狉犱狊：ｈｙｄｒａｕｌｉｃｐｕｍｐ；ＬａｂＷｉｎｄｏｗｓ／ＣＶＩ；ｈｙｓｔｅｒｅｓｉｓｃｏｎｔｒｏｌ；ＰＩＤｃｏｎｔｒｏｌ；ｄａｔａｂａｓｅ
低压液压泵试验台及液压系统设计与性能优化
低压液压泵试验台及液压系统设计与性能优化一、低压液压泵试验台设计低压液压泵试验台是用于测试和验证低压液压泵性能的设备。
设计低压液压泵试验台时，需要考虑以下几个方面：1. 泵试验台的结构设计：- 确定试验台的尺寸和布局，根据低压液压泵的尺寸和连接方式确定试验台的大小；- 设计合理的泵支架和固定装置，确保低压液压泵安全、稳定地运行；- 确定试验台的移动方式，方便实验人员进行操作。
2. 泵试验台的控制系统设计：- 选择合适的操作控制装置，能满足泵试验台的开启、关闭、调节等操作需求；- 设计可靠的安全保护系统，如过载保护、过压保护、温度保护等；- 配置合适的仪表和显示屏，方便实验人员对泵的工作状态进行监测和调试。
3. 泵试验台的动力系统设计：- 根据低压液压泵的功率需求，选择合适的电机或液压驱动装置；- 设计合理的动力传输装置，使泵能够正常运转，并保证能输出所需的测试工况；- 考虑动力系统的安全性和可靠性，选择适合的电机或液压驱动装置保护装置。
4. 泵试验台的附件和管路设计：- 根据低压液压系统的工作条件，设计合理的附件和管路，保证泵试验台能够输出所需的工作条件；- 选择适合的连接方式和密封措施，确保管路能够承受低压液压泵的工作压力和流量。
二、低压液压系统设计与性能优化在设计低压液压系统时，需要考虑以下几个方面来优化系统性能：1. 系统流路设计：- 根据低压液压泵的工作条件和要求，确定合理的系统流路，包括液压源、阀组和执行元件等；- 设计合理的油路和管道布局，减小压力损失和流体波动，提高系统的稳定性和响应速度。
2. 液压元件的选择：- 根据低压液压系统的工作条件和要求，选择合适的液压元件，如液压泵、阀门、油缸等；- 选择质量可靠、性能稳定的液压元件，确保系统能够稳定运行，并具备较高的工作效率。
3. 液压系统的控制与调节：- 设计合理的控制系统，能够实现对低压液压系统的自动控制和调节；- 选择合适的传感器和控制阀，实时监测和调节系统的工作状态，使系统能够自动维持所需的工作条件。
低压液压泵试验台及液压系统设计与优化
低压液压泵试验台及液压系统设计与优化一、低压液压泵试验台设计低压液压泵试验台是用于测试和评估液压泵性能的设备。
在设计低压液压泵试验台时需要考虑以下几个关键因素：1. 泵试验台的结构设计：泵试验台应该具有合适的结构设计，以确保测试精度和可靠性。
一般来说，泵试验台包括传动系统、测量系统、控制系统和数据采集系统。
在设计过程中，应该充分考虑这些系统的相互配合和协调。
2. 测试参数：泵试验台应能够测试液压泵的各项性能参数，包括流量、压力、效率、噪音等。
测试参数的准确性对于评估液压泵的性能非常重要，因此应该选择合适的传感器和仪表，并确保其准确性和稳定性。
3. 安全性设计：在设计试验台时，还需要考虑安全性设计。
液压系统在工作时会产生高压和高温，因此必须采取相应的安全措施，如安装安全阀、压力传感器、温度传感器等，以及合理布置管道和连接件，防止泄漏和爆炸等事故。
4. 维护保养：设计泵试验台时，还应该考虑维护保养工作的便利性。
试验台的组装和拆卸应简便快捷，管路布置应合理，易于检修和更换零部件。
二、液压系统优化设计液压系统设计的优化是提高系统性能和效率的关键。
在进行液压系统优化设计时，可以从以下几个方面入手：1. 流体选型：选择合适的液压油和液压元件，确保系统的可靠性和稳定性。
液压油的选择要考虑合适的粘度和温度特性，在不同工况下能够保持系统的正常工作。
液压元件的选型要考虑工作压力和流量的要求。
2. 系统布局：合理布置管路、阀组和液压元件，减小流体阻力和压力损失，确保流体的快速流动。
合理的系统布局可以减少泄漏和噪音，并提高系统效率。
3. 控制方式：选择合适的液压控制方式，如比例控制、伺服控制、压力控制等。
控制方式的选择要根据实际需求和系统性能要求，以实现更加精确和稳定的控制。
4. 液压系统的调试和优化：在系统搭建完成后，需要进行系统调试和优化工作。
通过合理调整系统参数和控制策略，提高系统的工作效率和性能。
可以利用软件仿真和实际测试相结合的方法进行系统优化。
低压液压泵试验台设计与液压系统构建
低压液压泵试验台设计与液压系统构建一、试验台设计低压液压泵试验台是用于测试和评估低压液压泵性能的设备。
在设计试验台时，需要考虑以下几个方面。
1. 设备结构设计试验台的结构设计应该符合液压系统的工作原理，并保证试验操作的安全便捷。
一般来说，试验台应该包括一个工作台面和一个液压系统组件。
工作台面应具备足够的强度和刚性，以承受试验过程中产生的压力和载荷。
同时，还应该考虑到工作台的稳定性和防震性，以确保试验结果的准确性。
液压系统组件包括液压泵、油箱、阀门、滤清器等。
设计时应根据试验要求确定泵的流量和压力等参数，并选择相应的阀门和滤清器来确保系统的有效运行。
2. 控制系统设计试验台的控制系统应该能够实现对液压泵的控制和监测。
通常可以采用PLC控制系统，通过编程实现对液压泵的启停、流量和压力的调节，以及对试验数据的采集和分析。
控制系统还应该要能够监测液压泵的运行状态，包括压力、温度和流量等参数。
这样可以及时发现系统故障或异常，保证试验的安全和准确性。
3. 安全措施设计在试验台的设计中，安全是至关重要的方面之一。
为了保证试验人员在操作过程中的安全，需要设计相应的安全措施。
首先，试验台应该具备防止泄漏和爆炸的措施，如安装安全阀和溢流阀等。
其次，必须配备安全警示标识，提醒操作人员遵守操作规程并佩戴相应的防护装置。
此外，还可以考虑设置紧急停机按钮和自动停机功能，以应对突发情况。
二、液压系统构建根据试验台的设计要求，开始进行液压系统的构建。
以下是液压系统构建的基本步骤。
1. 选购液压元件根据试验台设计中确定的参数和要求，选购合适的液压元件。
例如，根据流量和压力要求选择液压泵和阀门等。
2. 组装液压元件根据设计图纸和液压元件的说明，正确组装液压系统。
确保各个组件之间的连接正确紧固，并使用合适的密封圈和垫片以防止泄漏。
3. 安装油箱和滤清器将油箱安装到试验台上，并连接液压泵和管路。
同时，安装滤清器以清除油液中的杂质，确保系统的正常运行。
