基于专业GPS巡检器(HTS08)之燃气巡检管理系统的作用
探究GPS定位技术在城市燃气管线管理中的应用

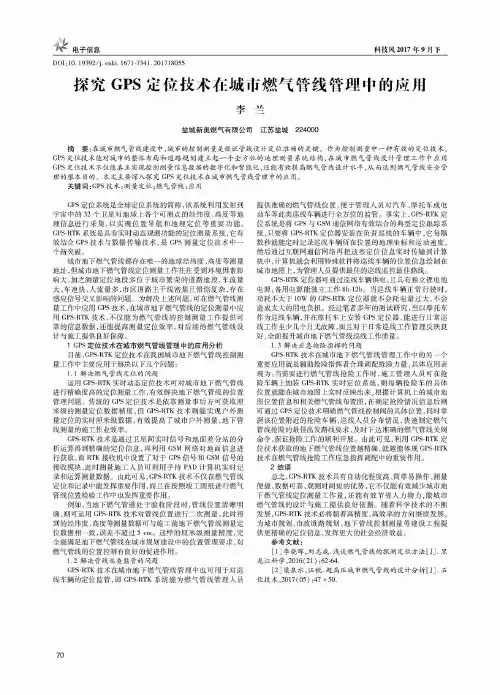

探究GPS 定位技术在城市燃气管线管理中的应用李兰盐城新奥燃气有限公司江苏盐城224000摘要:在城市燃气管线建设中，城市的控制测量是保证管线设计定位准确的关键。
作为控制测量中一种有效的定位技术， G P S 定位技术能对城市的整体布局和道路规划建立起一个全方位的地理测量系统结构，在城市燃气管线设计管理工作中应用 G P S 定位技术不仅能真正实现控制测量信息数据的数字化和智能化，还能有效提高燃气管线设计水平，从而达到燃气管线安全管 理的根本目的。
本文主要深入探究G P S 定位技术在城市燃气管线管理中的应用。
关键词！ G P S 技术;测量定位；燃气管线；应用电子信息________________________________________________________________________________科技风2017年9月下D 01：10.19392/j . cnki . 1671-7341.201718055[P S 定位系统是全球定位系统的简称，该系统利用发射到宇宙中的32个卫星对地球上各个可测点的经纬度、高度等地 理信息进行采集，以实现位置导航和地理定位等重要功能。
G P S -R T K 系统是具有实时动态观测功能的定位测量系统，它有 效结合G P S 技术与数据传输技术，是G P S 测量定位技术中一 个新突破。
城市地下燃气管线都存在唯一的地球经纬度、高度等测量 地址，但城市地下燃气管线定位测量工作往往受到环境因素影 响大，加之测量定位地段多位于城市繁荣的道路地段，车流量 大、车速快、人流量多，市区道路主干线密集且错综复杂，存在 感应信号交叉影响的问题。
为解决上述问题，可在燃气管线测 量工作中应用G P S 技术，在城市地下燃气管线的定位测量中应 用G P S -R T K 技术，不仅能为燃气管线的控制测量工作提供可 靠的信息数据，还能提高测量定位效率，对后续的燃气管线设 计与施工提供良好保障。
天然气管道智能巡检系统、燃气管道及设施巡更系统

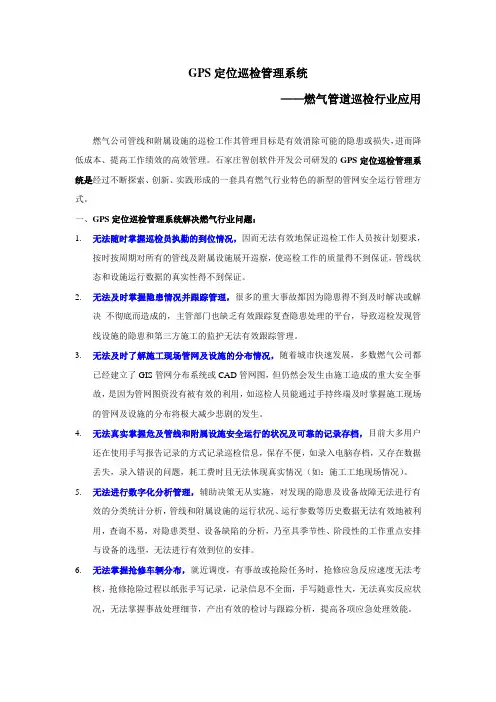

GPS定位巡检管理系统——燃气管道巡检行业应用燃气公司管线和附属设施的巡检工作其管理目标是有效消除可能的隐患或损失，进而降低成本、提高工作绩效的高效管理。
石家庄智创软件开发公司研发的GPS定位巡检管理系统是经过不断探索、创新、实践形成的一套具有燃气行业特色的新型的管网安全运行管理方式。
一、GPS定位巡检管理系统解决燃气行业问题：1.无法随时掌握巡检员执勤的到位情况，因而无法有效地保证巡检工作人员按计划要求，按时按周期对所有的管线及附属设施展开巡察，使巡检工作的质量得不到保证，管线状态和设施运行数据的真实性得不到保证。
2.无法及时掌握隐患情况并跟踪管理，很多的重大事故都因为隐患得不到及时解决或解决不彻底而造成的，主管部门也缺乏有效跟踪复查隐患处理的平台，导致巡检发现管线设施的隐患和第三方施工的监护无法有效跟踪管理。
3.无法及时了解施工现场管网及设施的分布情况，随着城市快速发展，多数燃气公司都已经建立了GIS管网分布系统或CAD管网图，但仍然会发生由施工造成的重大安全事故，是因为管网图资没有被有效的利用，如巡检人员能通过手持终端及时掌握施工现场的管网及设施的分布将极大减少悲剧的发生。
4.无法真实掌握危及管线和附属设施安全运行的状况及可靠的记录存档，目前大多用户还在使用手写报告记录的方式记录巡检信息，保存不便，如录入电脑存档，又存在数据丢失，录入错误的问题，耗工费时且无法体现真实情况（如：施工工地现场情况）。
5.无法进行数字化分析管理，辅助决策无从实施，对发现的隐患及设备故障无法进行有效的分类统计分析，管线和附属设施的运行状况、运行参数等历史数据无法有效地被利用，查询不易，对隐患类型、设备缺陷的分析，乃至具季节性、阶段性的工作重点安排与设备的选型，无法进行有效到位的安排。
6.无法掌握抢修车辆分布，就近调度，有事故或抢险任务时，抢修应急反应速度无法考核，抢修抢险过程以纸张手写记录，记录信息不全面，手写随意性大，无法真实反应状况，无法掌握事故处理细节，产出有效的检讨与跟踪分析，提高各项应急处理效能。
浅议GIS在城市燃气管网巡检中的应用
浅议GIS在城市燃气管网巡检中的应用随着我国城市化进程的加快，燃气事业迅速发展，燃气管网的巡视与维护的工作量越来越大，对燃气管网的管理提出了更高的要求，原有的人工巡检模式靠巡线员记忆经验辨识管网走向、人工巡视与纸质记录数据结合的巡检方式已不能适应当前燃气管网运行管理需要，取而代之的是智能巡检系统。
本文对比分析了传统线路巡检方式与基于GIS的线路巡检方式，详细介绍了基于GIS的线路巡检系统功能以及在平湖市天然气公司中的应用情况。
标签：天然气；管道巡检；GIS；应用燃气管网输送的是易燃易爆气体，且具有隐蔽性，同时城市燃气管线基本分布在人口密集的建筑群区域，在社会安全方面存在巨大潜在的危险，一旦出现故障，可能会造成严重的人员伤亡和财产损失。
天然气管道线路巡检是指管道保护部门通过对其所管辖范围内的天然气管道进行线路巡视、检查，以保证天然气输送的安全，防止管道周边有违章占压、第三方施工破坏漏气的现象发生。
一旦发生事故，都会严重影响人民群众生命财产的安全和企业的信誉。
因此，强化燃气管网的巡检，及时消除各种隐患，避免管道事故的发生成为当务之急。
一、燃气管网巡检作业方式的对比1.传统线路巡检方式传统燃气管网使用人工方式管理，采用人工巡视、手工记录等方式，比如采用图纸、图表等形式记录保存，工作效率低，且实现不了信息化管理。
另外，由于巡检人员素质参差不齐、责任心不强，经常会出现空班漏检现象。
巡查人员及巡逻路线、时间、频率、密度缺乏科学有效的监督制约，巡查情况不易掌握，巡检人员不能及时有效反映管道周边隐患。
巡查数据不能及时反馈给生产指挥部门，在发现异常情况时不能实时的将现场情况进行全面的反馈，数据也无法得到及时共享。
2.基于GIS的线路巡检方式基于GIS的燃气管线管理系统以管道为对象，运用现代管理理念，采用网络技术、地理信息技术和计算机等技术，对天然气管线及其附属设施和其全域范围内的地理环境等信息资源进行一体化的采集、存储、管理与分析，开发管线智能巡检信息系统，为油气管道管理、运行、巡检等提供有力的支持。
电子巡检系统在燃气输配管网管理上的应用
电子巡检系统在燃气输配管网管理上的应用集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电子巡检系统在燃气输配管网管理上的应用1前言城市燃气安全关系到城市及社会的发展，政府和社会对燃气安全运行日益关注，因此如何加强对燃气安全的管理，把事故防范于未然，是摆在燃气输配管网管理上面的首要问题。
燃气企业必须建立安全检查、维修维护、事故抢修等制度，及时报告、排除、处理燃气设施故障和事故，确保正常供气。
所以说燃气输配管网管理的一项重要内容就是对管线和闸井的日常性巡检，及时发现问题，解决问题，消除隐患，保障管网的安全运行。
对此各个燃气管理部门都有很多规章制度，保证巡检员能够定时、定点、认真的完成工作。
但是由于日常巡检工作量大，分布比较分散，巡检工作的管理容易流于形式。
在巡检中经常出现脱岗漏检现象。
过去燃气集团输配分公司为了对日常巡检工作进行有效管理，曾经实施过‘抽查’和‘挂牌’这些措施，但是显然这些措施比较粗放，并不能有效杜绝脱岗漏检现象。
经过多方论证，我们于2004年底开始采用一种更准确、更方便的加强巡检管理的新技术——电子巡检技术。
经过系统实施和试运行，证明利用“电子巡检技术”能更有效地监督和管理目前输配管网的管线设施的巡检情况，可以准确地记录巡检人员的巡检时间、次数及线路，对于监督、规范和提高巡检人员工作极具应用价值。
发挥“电子督察”的作用，将维护维修工作置于现代科学技术的监督之下，通过科学、严格、有效的考核，彻底改变了过去巡与不巡一个样，巡多巡少一个样，巡与不巡没人知道的被动局面。
电子巡检的应用，帮助我们提高了管网运行管理水平，对保障管网的安全和稳定供气、及时发现问题解决问题、防患于未然、降低事故的发生概率以及保障人民群众生命和财产安全提供了很好的手段。
2燃气管网巡检系统的应用北京燃气集团输配分公司有5个管理所和4个输配厂，共有几百名职工从事着日常巡检的工作，肩负着整个北京市燃气管网的运营管理，管理着6000多个阀井、700多个调压站、3200多个调压箱以及7000km长的管线和8个大型的输配站。
浅谈燃气管网智能巡检系统的应用
浅谈燃气管网智能巡检系统的应用随着时代的发展和社会经济的进步，传统的巡检管理系统在燃气输配管网管理当中凸现出来的问题越来越多，已经不能够适应时代发展的需求。
针对这种情况，本文提出了燃气管网智能巡检系统的设计方案，这种智能系统应用了很多的先进技术，比如PDA、GPS、GPRS等等。
通过实践研究表明，将智能巡检系统应用到燃气管网管理当中，可以有效的提高燃气输配管理的工作效率和工作质量。
本文简要分析了燃气管网智能巡检系统的应用，希望可以提供一些有价值的参考意见。
标签：燃气管网；智能巡检系统；应用分析本文以某市为例，本市燃气集团输配分公司在近些年采用了燃气管网安装巡检管理系统，取得了不错的效果，管网运行的到位率和检查的质量都得到了显著的提升，管网运行管理变得更加的方便和快捷。
但是，通过不断的实践发现，这种安装巡检管理系统存在着很多的问题，比如管道运行是一套系统，调压站运行又是一套系统，这样运行人员就需要拿着两个巡检仪，大大的增加了工作的难度；在巡检的过程中，即使发现了一些问题，也不能及时的采取有效措施来进行解决，这样就会加大损失；并且这种系统还不能有效的处理和分析数据，在运行当中可能出现的问题不能够被及时的找出来，难免会导致事故的发生。
基于这种情况，本文提出了燃气管网智能巡检系统的设计方案，希望可以提供一些有价值的参考意见。
1、系统分析（1）在需求方面一是需要将供气管网和主要设备的实际运行情况及时准确的反映出来，能够将管网运行的一线数据全面的搜集，比如设备的开启状况、设备的漏气状况等等。
利用智能巡检系统的一系列优点，来对燃气管网巡查检修体系进行健全和完善。
二是要能够有效的监督管理巡检人员，目前，依然采用人管人的模式来管理和监督巡检人员，这样人为因素可能会影响到监督的质量，会导致一些空白或者漏洞等出现于巡检工作中。
那么就可以利用智能巡检系统，用计算机监督模式来替代落后的人监督人的模式，这样就可以做到铁面无私，实现管理水平的提高。
燃气巡检系统作用组成

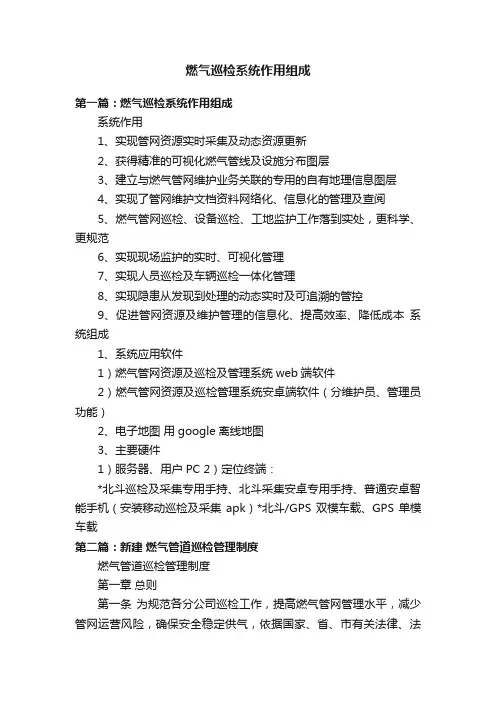

燃气巡检系统作用组成第一篇：燃气巡检系统作用组成系统作用1、实现管网资源实时采集及动态资源更新2、获得精准的可视化燃气管线及设施分布图层3、建立与燃气管网维护业务关联的专用的自有地理信息图层4、实现了管网维护文档资料网络化、信息化的管理及查阅5、燃气管网巡检、设备巡检、工地监护工作落到实处，更科学、更规范6、实现现场监护的实时、可视化管理7、实现人员巡检及车辆巡检一体化管理8、实现隐患从发现到处理的动态实时及可追溯的管控9、促进管网资源及维护管理的信息化、提高效率、降低成本系统组成1、系统应用软件1）燃气管网资源及巡检及管理系统web端软件2）燃气管网资源及巡检管理系统安卓端软件（分维护员、管理员功能）2、电子地图用google离线地图3、主要硬件1）服务器、用户PC 2）定位终端：*北斗巡检及采集专用手持、北斗采集安卓专用手持、普通安卓智能手机（安装移动巡检及采集apk）*北斗/GPS双模车载、GPS单模车载第二篇：新建燃气管道巡检管理制度燃气管道巡检管理制度第一章总则第一条为规范各分公司巡检工作，提高燃气管网管理水平，减少管网运营风险，确保安全稳定供气，依据国家、省、市有关法律、法规及燃气行业标准的有关规定，结合公司实际，制定本制度。
第二条本规定适用于投产运行的各类高、中、低压燃气输配管网及调压箱、柜、站、阀门井、及三桩等（以下简称燃气设施）的安全检查管理。
第二章巡检的工作准备第三条巡检人员应着工作装，携带巡检图、相关工具、检测仪、记录笔、巡检手册等。
第四条巡检人员应做好气体检测仪等巡检工具的保养，确保使用时状态良好，并严格依据仪器操作说明（操作规程）进行使用。
第五条巡检人员应熟知所巡辖区内燃气管线、调压箱、站（柜）、阀井、入户管及相邻“三沟”的位置、走向、规格、型号及运行情况。
第三章巡检范围及内容第六条室外燃气设施巡检范围包括：（一）庭院管网；（二）中、高压燃气管道；（三）调压箱、柜、站；（四）阀门井；(五)阴极保护桩。
燃气设备巡检管理系统的功能应用
在 线 动态 管理 ，取代 原有 的台帐 管理 方式 ，从源 头
上 对 台帐 的变 动进 行严 格 的控制 。 目前 ，各 站 点均
（） 备 相 关 工 作 内容 模 块— — 生产 部 门根 据 ２设 不 同 设 备 的 巡 视 保 养 维 修 周 期 制 定 巡 视 保 养 和 维 修 的工作 计划 ，在 工作 前 导入 到工 作 Ｐ ＤＡ 中，将 Ｐ ＤＡ带 到 工作现 场 ， 设 备进行 维 护保养 后 ， 工 对 将 作 数据 输入 到 Ｐ ＤＡ 中 ，一天 工作输 配 设备 基层 管理 是根 据辖 分布 ４ 个 站点 管理 ，为 了保证 ４个 站 点 台帐 输入 的统 一 和
规 范 ，台帐 内容更 清 晰准确 易懂 ，我 们要 求 软件 开
发 商 通 过 参 数 输 入 设 置 下 拉 式 菜 单进 行 分类 项 目
致 是利用 系 统管 理 的最 终 目标 。
不 可少 的工 作辅 助工 具 ，如何 用好 系统 ，关键 在 于
建 立完 善 的设备 巡检 系 统管 理制度 ，分层 分 级别 设
真 的执 行 工作计 划 ，从而 对巡 视保 养 工作质 量 和数
量 进行 考 评 ；
置 用户 查看 和操 作权 限，使 无论 是横 向和 纵 向上 从
工作 岗位职 能和工 作属 性设 置操 作权 限 ，由专 门的
当天 工作任 务 的 ， 也可 显示 并设 置为 ５个工 作 日“ 未 销 根任 务 ”提醒 ，要 求在 维修 保养 不超 过周 期 时间
５天 。
论 是 基 层 生 产 部 门 的统 计 或 是 纵 向管 理 部 门 的统
计 ，短则 只需 要数 十秒 钟 ，长也仅 需 要几 分钟 的 时
智能巡检系统在燃气管网巡查中的应用分析
智能巡检系统在燃气管网巡查中的应用分析摘要：随着互联网的广泛应用，越来越多的燃气公司将智能巡检系统应用于燃气管网巡检，不仅可以提高作业人员的巡检效率，同时具备了比传统巡检更加强大便捷的记录分析系统，延伸了巡检的功效。
使用智能巡检系统后，燃气管网可以实现实时监控，并对存在的问题给出解决方案，使燃气管网的运营更加稳定、规范。
本文对智能巡检系统在燃气管网巡查中的应用进行了分析，以供相关人员参考。
关键词：燃气管网；智能巡检系统1 燃气智能巡检系统的概述1.1 燃气智能巡检系统的结构燃气智能巡检系统中的智能化非常重要，其中实现巡检的智能化主要由个人数字助理和全球定位系统以及通用无线分组业务等组成，根据全球定位系统和通用无线分组业务可以在室内建立燃气系统指挥管理监控中心以及移动的管理监控客户端，这样便于随时随地对燃气系统的运行和管道设备的情况进行实时监控，从而对存在问题及时解决。
在智能巡检系统中最重要的就是巡检系统服务器，客户利用中心服务器可以查询到巡检人员位置及巡检工作流程的实施和管道设施运行状态及隐藏的隐患，中心服务器关系到智能巡检系统工作的质量，进而影响到燃气系统整体运行情况的分析。
1.2 燃气智能巡检系统的功能1.2.1 手持终端功能(1)GPS定位：能够对巡检人员巡检线路进行定位并实时上传；(2)巡检计划查询：巡检人员能够通过手持终端查询管理人员安排的巡检计划，并自查巡检计划执行；(3)发现燃气管线周边施工隐患的管理：发现新增施工现场能够采集现场图片、视频、位置等信息并进行上传，并对现场进行跟踪记录；(4)信息查询：能够查看管理人员通过web端发送至手持终端的信息；(5)地图及管网位置查询：能够查看离线地图及燃气管网的位置。
1.2.2 车载终端功能(1)GPS定位：能够采集汽车实时位置并进行上传；(2)汽车状态上传：能够采集汽车车匙状态、车辆耗（加）油情况等。
1.2.3 管理系统功能(1)实时监控及监控历史查询：能够对巡检终端及巡检车辆进行实时定位，能够实时监控终端（手持及车辆）运行状态及上传隐患、现场情况及历史信息等；(2)巡检终端管理：能够对巡检终端进行新增、修改、删除等操作，并为巡检终端分配登录账号；(3)巡检管理：能够进行巡检片区划分并安排巡检计划，能够对终端GPS轨迹信息进行分析，包括时间、与上一定位距离及耗时、速度、卫星数、精度等；(4)隐患、现场管理：能够对终端上传隐患、施工现场情况并进行处理、审核、修改等操作，并跟踪情况进行查询统计；(5)消息发送：能够向巡检终端发送通知、消息等；(6)分析报表生成：能够根据终端运行情况产生并导出相应报表，如巡检日报、巡检周报、巡检计划、考勤记录、终端使用情况、隐患情况等，具有对终端使用情况、隐患类型和趋势等进行分析的功能；(7)GIS地图、管线信息等图层管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于专业GPS巡检器（HTS08）之燃气巡检
管理系统的作用
前言
及时码专注于开发、推广巡检管理系统，从早期接触式、感应式到现在的GPS实时管线巡检管理系统，积累了丰富的方案设计、工程实施经验。
2005年以来我们将GPS及移动通信技术应用到新版系统中，实现了GPS巡检及实时管理功能，并增加了的基于GIS的图上功能，使用户在使用巡检管理系统的同时获得一个操作简便、实用的GIS系统。
经历了长期、持续的开发与完善，及时码的巡检及资源管理系列化产品在通信、燃气、国防等领域均拥有大量成熟且具有一定规模的案例。
巡检管理系统已通过ISO9000认证（证号：31092）、系统软件获得中华人民共和国国家版权局授予的计算机软件著作权登记证书（编号：软著登字第099664号；登记号：2008SR12485）、专业GPS巡检器（HTS08）通过江苏南京产品质量监督检验……
我们将密切关注新技术的发展，通过新技术不断完善我们的产品，为用户提供更好服务，确保用户的投资保值升值。
作用一：实时管线巡检管理
我们知道燃气属于高危安全等级。
易燃、易爆、高压气体，一旦发生泄漏或者人为破坏事故，将直接危害到人民群众生命和国家财产的安全。
确保安全维护营运，涉及社会稳定的政治责任，必须建立健全相关的安全预防体系。
而受道路修建、市政建设、违章开挖、野蛮施工、违章压占等因素影响，每时每刻都有可能在危及燃气管网及设施的安全。
从事故分析来看，大多数事故的发生是有一个过程的，是可以因及时发现而采取措施加以处理或预防，从而有效预防事故发生或将损失限制在最小范围内的。
过去为了对日常巡检工作进行有效管理，曾经实施过‘抽查’、‘挂牌’和‘事后重罚’这些措施，但是显然这些措施比较粗放，并不能有效杜绝脱岗漏检现象。
而且“事后重罚”的方式并不是管理的初衷：因为毕竟已经出现了事故，造成了一定的后果，而管理的最佳状态应该是预防为主，更何况“事后重罚”一般也只能起一时的作用，风头一过还是会出现类似的情况，还是无法从根本上来确保巡检人员进行定期定时的现场巡检。
如要想及时发现隐患，前提必须确保巡检人员定期定时到达现场巡检，彻底消除“少去一次、少看个把点也不一定有人知道”的侥幸心理。
那么“巡检管理系统”正是可以实现这种设想的一种有效的管理手段。
及时码针对燃气管道及设施巡检的特点推出《燃气管道·设施巡检管理系统》，系统集软件、网络、信息采集等技术为一体，为电位测试桩、管道标志桩、阀室、阀井、阴保站、站场、门站、阀门、各类
调压站、储配站等管道设施的巡检管理工作提供了科学的手段，对巡检工作进行综合评估，并自动形成巡检报表，管理者在办公室即可通过网络、电脑随时了解巡检到位情况。
由此巡检工作也从形式和内容上达到了“四个转变”：
●由人工监督向电子监督的转变；●由定性考核向定量考核的转变；
●由不定期抽查向全面检查的转变；●由被动防范向主动预防的转变。
作用二：简版管线资源管理
（1）、可快速查找管线及设施位置、查看现场环境、工程施工资料功能：
由于资料更新或保存不当等原因，使管理者不能及时了解各类设施（如阀井、门站等）的地理分布及相关的资料，而资料流失等对我们的管理工作带来的极大的不便，我们针对管道维护中存在的实际问题及特点，开发一套简单实用的GIS系统，可在电子地图上快速查找管线及设施位置，并可通过电子地图的资源管理功能查看现场环境和工程施工资料等信息。
（2）、隐患实时上报及图上查询
可将巡检过程中的发现的隐患通过安卓手持的隐患上报功能实时上报（图文并茂）；
管理者可在电子地图上实时查看隐患内容及分布情况；
（3）、基础资源管理功能
*可在电子地图上显示管道路由及设备（如门站、阀井等）等资源的地理分布呈现，并可进行图上快速查询。
*可在图上直接查看/编辑信息点的属性（如设备类型、所属单位、地点、建设时间、工程施工资料文件等信息）；
......
（4）、资源普查功能
通过安卓手持机的资源采集功能及系统软件的管线数据导入及校验模块功能，用户可在进行管线路由数据采集的同时建立管线路由、设施分布图，完成一次资源普查工作。
