Fuji NXT贴片机操作指引
【干货】FUJI-NXT高级培训资料，你值得拥有！

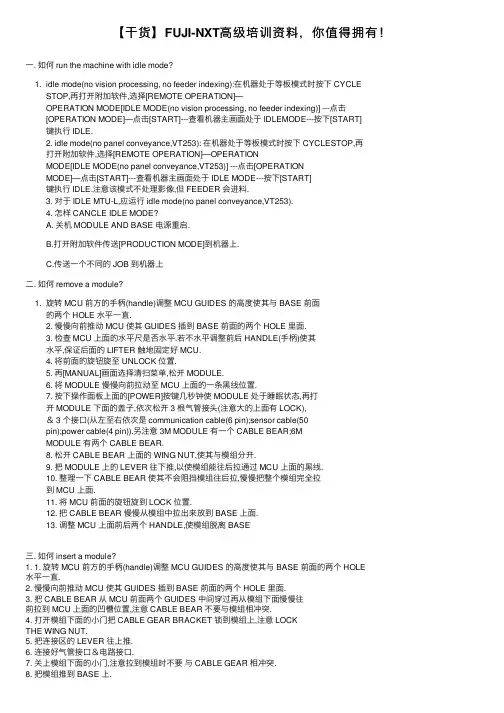

【⼲货】FUJI-NXT⾼级培训资料，你值得拥有！⼀. 如何 run the machine with idle mode?1. idle mode(no vision processing, no feeder indexing):在机器处于等板模式时按下 CYCLESTOP,再打开附加软件,选择[REMOTE OPERATION]—OPERATION MODE[IDLE MODE(no vision processing, no feeder indexing)] ---点击[OPERATION MODE]—点击[START]---查看机器主画⾯处于 IDLEMODE---按下[START]键执⾏ IDLE.2. idle mode(no panel conveyance,VT253): 在机器处于等板模式时按下 CYCLESTOP,再打开附加软件,选择[REMOTE OPERATION]—OPERATIONMODE[IDLE MODE(no panel conveyance,VT253)] ---点击[OPERATIONMODE]—点击[START]---查看机器主画⾯处于 IDLE MODE---按下[START]键执⾏ IDLE.注意该模式不处理影像,但 FEEDER 会进料.3. 对于 IDLE MTU-L,应运⾏ idle mode(no panel conveyance,VT253).4. 怎样 CANCLE IDLE MODE?A. 关机 MODULE AND BASE 电源重启.B.打开附加软件传送[PRODUCTION MODE]到机器上.C.传送⼀个不同的 JOB 到机器上⼆. 如何 remove a module?1. 旋转 MCU 前⽅的⼿柄(handle)调整 MCU GUIDES 的⾼度使其与 BASE 前⾯的两个 HOLE ⽔平⼀直.2. 慢慢向前推动 MCU 使其 GUIDES 插到 BASE 前⾯的两个 HOLE ⾥⾯.3. 检查 MCU 上⾯的⽔平尺是否⽔平.若不⽔平调整前后 HANDLE(⼿柄)使其⽔平,保证后⾯的 LIFTER 触地固定好 MCU.4. 将前⾯的旋钮旋⾄ UNLOCK 位置.5. 再[MANUAL]画⾯选择清扫菜单,松开 MODULE.6. 将 MODULE 慢慢向前拉动⾄ MCU 上⾯的⼀条⿊线位置.7. 按下操作⾯板上⾯的[POWER]按键⼏秒钟使 MODULE 处于睡眠状态,再打开 MODULE 下⾯的盖⼦,依次松开 3 根⽓管接头(注意⼤的上⾯有 LOCK),＆ 3 个接⼝(从左⾄右依次是 communication cable(6 pin);sensor cable(50pin);power cable(4 pin)).另注意 3M MODULE 有⼀个 CABLE BEAR;6MMODULE 有两个 CABLE BEAR.8. 松开 CABLE BEAR 上⾯的 WING NUT,使其与模组分开.9. 把 MODULE 上的 LEVER 往下推,以使模组能往后拉通过 MCU 上⾯的⿊线.10. 整理⼀下 CABLE BEAR 使其不会阻挡模组往后拉,慢慢把整个模组完全拉到 MCU 上⾯.11. 将 MCU 前⾯的旋钮旋到 LOCK 位置.12. 把 CABLE BEAR 慢慢从模组中拉出来放到 BASE 上⾯.13. 调整 MCU 上⾯前后两个 HANDLE,使模组脱离 BASE三. 如何 insert a module?1. 1. 旋转 MCU 前⽅的⼿柄(handle)调整 MCU GUIDES 的⾼度使其与 BASE 前⾯的两个 HOLE⽔平⼀直.2. 慢慢向前推动 MCU 使其 GUIDES 插到 BASE 前⾯的两个 HOLE ⾥⾯.3. 把 CABLE BEAR 从 MCU 前⾯两个 GUIDES 中间穿过再从模组下⾯慢慢往前拉到 MCU 上⾯的凹槽位置,注意 CABLE BEAR 不要与模组相冲突.4. 打开模组下⾯的⼩门把 CABLE GEAR BRACKET 锁到模组上,注意 LOCKTHE WING NUT.5. 把连接区的 LEVER 往上推.6. 连接好⽓管接⼝＆电路接⼝.7. 关上模组下⾯的⼩门,注意拉到模组时不要与 CABLE GEAR 相冲突.8. 把模组推到 BASE 上.9. 把 MCU 前⾯的旋钮旋⾄ LOCK 位置.10. 调整 MCU 上⾯前后两个 HANDLE,使模组脱离 BASE四. 如何⼿动松开/夹紧模组?五. 如何安装机器应⽤软件?准备⼯作:为所有 BASE 的模组进⾏软件升级,在所有模组的 MANUAL 画⾯选择[Diagnostics] mode,进⼊到⼯程画⾯(engineering panel).机器软件安装能够在模组睡眠的时候进⾏,但是以下三组数据将会被安装者删除:1.机器结构设置参数 2.已传送的 JOB 参数.3.⾃动 Calibration 参数.安装步骤:1. 将机器应⽤软件安装光盘放到装有 NXT Accessory Software 的电脑上,下⾯的安装画⾯会⾃动弹出来.(画⾯如下)2. 点击[NXT Accessory]来安装 NXT Accessory Software.注意:若电脑上已安装有 NXT Accessory Software,电脑会⾸先⾃动卸载这个软件, ⾃动卸载完了以后,再点击[NXT Accessory]来安装 NXT Accessory Software.3. 完成 NXT Accessory Software 的安装以后,继续安装 NXT Accessory 下⾯的⼀些应⽤软件:I/O Monitor; MEdit; VPDPlus; ViewSoft;DirectLoadSoft(Matrix, Measure Tool,ServoAmp,Various_Unit).4. 接下来,进⾏ Upgrade NXT 机器应⽤软件,在安装画⾯中间 NXT Upgrade⼀栏下⾯点击[NXT]进⾏安装5. 紧接着,⽤ IE 浏览器打开 NXT Accessory Software,选择所要进⾏安装软件的机器,点击[Remote Operation].6. 点击[install machine application].7. 选择所要进⾏安装的版本,点击[START].8. 屏幕上会显⽰正在安装的画⾯.9. 安装完成以后屏幕上会显⽰”installation complete, please reboot themachine.” 关掉所有 BASE 电源重新启动,BASE 上的模组会请求升级应⽤软件的版本,请跟随操作⾯板上的信息升级机器软件版本.六. 如何对所有单元进⾏软件升级?有可能⽤此命令进⾏软件升级的单元有:· Head·Feeder Pallet·Operation Panel·Feeders·Conveyors·Tray Unit L步骤如下:1. 将需要进⾏单元软件升级的模组主画⾯打开到⼯程画⾯(engineeringpanel).2. 在机器应⽤软件⾥⾯选择:[NXT]-[DirectLoadSoft]-[Various Unit]3. 接下来,⽤ IE 浏览器打开 NXT Accessory Software,选择所要进⾏软件升级的模组,点击[Remote Operation].4. 点击[Update software].5. 再点击[Start updating].这时附加软件会 COPY 相应软件,当 COPY 结束的时候会⾃动重启机器.6. 当机器重新启动之后会显⽰如下的选择画⾯,⽤操作⾯板上的箭头键进⾏选择,你可以选择只需要进⾏软件升级的单元进⾏ Update,选择完相应的单元以后,按[OK]键,再按[Start]键进⾏软件升级.7. 从 Update MENU 菜单选择[12.Reboot],再按下[OK]按键,当按下[Start SW]时,软件安装过程将会终⽌,机器会⾃动重启七. 如何安装 the servo amplifier software?简介: the servo amplifier software 是运⾏ servo amplifier 并与其进⾏通讯的必需软件.在下⾯情况下 the servo amplifier software 必须进⾏软件升级:1. the servo amplifier software 版本与机器应⽤软件版本不相匹配的.2. the servo amplifier 异常导致 the servo amplifier software 损坏的.3. 由于更换了 servo amplifier ⽽使其软件版本改变的.当需要进⾏安装 servo amplifier software 时,安装指令会显⽰在操作⾯板上.安装步骤如下:1. 将需要进⾏ servo amplifier software 安装的模组主画⾯切换到⼯程画⾯(engineering panel).2. ⾸先在安装有 NXT Accessory Software 的电脑上安装 servo amplifiersoftware,⽅法是:打开 NXT 软件光盘,选择[NXT]- [DirectLoadSoft]-[ServoAmp]⽂件夹,运⾏”SetupApp.exe”⽂件,如果屏幕上显⽰”Theinstallation was completed successfully “,表⽰安装已经结束.3. 接下来,⽤ IE 浏览器打开 NXT Accessory Software, 选择所要进⾏软件升级的模组,点击[Remote Operation].4. 点击[Update software].5. 再点击[Start updating].当执⾏完软件安装以后,机器会⾃动重启.⼋. 怎样⾃动校正 conveyor PCB check sensor 灵敏度?1. 确保轨道上没有 PCB 挡住 SENSOR.2. 选中模组打开附加软件,点击[Remote Operation],再点击[adjust conveyorsensor sensitivity].3. 点击[Start].九. 怎样⼿动校正 sensor amplifier sensitivity?1. 将[RUN/STOP]开关设定为[STOP],打开安全门.2. 打开⾯前的传感放⼤器的盖板.3. 请确认设定开关已设定为”LO”.4. 按下号码盘⼀次后,数字显⽰屏的显⽰变成[AA],模式光标指⽰器的[RUN]闪烁.5. 旋转号码盘使数字显⽰屏显⽰为[PH].此时,模式光标指⽰器的 SET 闪烁.6. 按下⼀次号码盘后,在 SET 不闪烁的同时[PH]的显⽰闪烁.7. 按下⼀次号码盘后,此时的传感放⼤器的数值在数字显⽰屏上已闪烁显⽰出来(例:90).8. 旋转号码盘直到显⽰屏的显⽰变成 90.9. 显⽰屏的显⽰变成 90 后,按下号码盘并输⼊此值后,显⽰出[PH].10. 再次按下号码盘时,模式光标指⽰器的 SET 变成闪烁显⽰.11. 旋转号码盘显⽰出[AA],同时模式指⽰器的 RUN 处于闪烁状态.12. 再次按下号码盘时数字显⽰屏的显⽰变成现在的实测值,模式指⽰器的 RUN闪烁停⽌.13. 遮住调整后的传感器光轴进⾏确认⼗.⾃动Calibration动作是怎样进⾏的？1. ⾸先，元件相机读取其玻璃盖⼦上⾯的四个MARK点.⼗⼀.怎样进⾏轨道单元(conveyor unit)的 calibration?1. 关掉机器电源.2. 拆掉模组后⾯轨道宽度 MOTOR 控制板的盖⼦.3. 拔掉控制卡上⾯的 CN4-1 及 CN4-2 接⼝.4. 打开机器电源等待约 10 秒钟.5. 关掉机器电源.6. 接上控制卡上⾯的 CN4-1 及 CN4-2 接⼝.7. 开机重启, calibration ⾃动开始,8. 校正完成后关机将盖⼦装好.9. 开机.⼗⼆.更换 Base CPU Box 及 Module CPU Box 以后怎样恢复?恢复 Base CPU Box 及 Module CPU Box 的流程图如下:当更换 Base CPU Box 的时候,进⾏机器应⽤软件的安装是必要的.如果是那样的话,进⾏标准应⽤软件的安装是不可能的.因此,要⽤”紧急安装(Emergencyinstaller)”程序来安装机器应⽤软件.我们以后都称它为”紧急安装”.使⽤紧急安装程序 Emergency installer.exe,我们⽤⼀根⽹线( a cross cable)将机器 CPU 与控制电脑直接连接起来,然后已安全模式(a safe mode)启动 Base CPU 将机器应⽤软件安装到 CPU 上.然⽽,安装 Module CPU Box 的时候,根据 BASE ⾥⾯的机器应⽤软件重新启动BASE 就会⾃动安装模组软件.不必执⾏模组紧急安装.但有时出于维修⽬的为了观察现象,需执⾏”紧急安装”将不同版本的软件安装到某个模组上.我们都知道 Base CPU Box ⾥⾯的板卡上有⼀张 PC CARD,它⾥⾯都有些什么东西呢?它⾥⾯的系统结构参数如下图所⽰:当你准备更换 Base CPU Box 的时候,需要格式化 the PC CARD.步骤如下:1. 拉出模组进⼊到 BASE CPU BOX 位置,关掉 BASE 及所有模组的电源.2. 取下 BASE CPU BOX 上的 PC CARD.3. 将 PC CARD.插到笔记本电脑的相应插⼝上,双击打开移动盘盘符(the removabledisk),按以下路径找到 Finaloffset data:[Fuji]-[System]-[Data]-[FinalOfs],拷贝并保存这个⽂件⾥的数据.如果这⾥⾯的数据被破坏,要找到备份的数据才可以.4. 将[FinalOfs]⽂件保存到桌⾯,然后⽤标准格式化(standard format:1.不要选 quickformat 2.选FAT 不要选 FAT32)格式化 PC CARD.5. 格式化结束以后,点击任务栏⾥的 U 盘绿⾊箭头符号,停⽌ PC CARD.6. 取下 PC CARD 重新装到 Base CPU Box 上.当你更换 Module CPU Box 的时候,⾸先要备份 the Matrix data 和 the Palletmeasurement value.⽤附加软件备份 the Matrix data 的⽅法:⾸先要将机器模式转到Matrix measurement 模式,在打开附加软件选择[Calibration]-[Save matrix data]. 备份the Pallet measurement value 是不可能的,所以紧急安装之前需要检查有没有备份数据.使⽤ Emergency installer 安装机器应⽤软件的步骤如下:1. 关掉机器电源,将 Base CPU Box 上⾯的⼀个 SWITCH 拨到 UP 位置(safe-mode),2. 使⽤⼀根直通⽹线将电脑和 Base CPU Box 直接连接起来.注:进⾏ moduleemergency install 的时候,将电脑和 Module CPU Box ⽤直通⽹线直接连接起来3. 打开 BASE 的主开关, Base CPU 以 safe-mode 启动, Base CPU 的 IP 地址变成:169.254.0.1(固定 IP 地址). 注:进⾏ module emergency install 的时候,关掉其他模组的电源,只启动 BASE 和⽬标模组.4. 右击[⽹上邻居]选择[属性], 右击[本地连接] 选择[属性],点击[InternetProtocol(TCP/IP)], 点击[属性],将 IP 地址改成:169.254.0.2,将 the Subnet mask 改成:255.255.255.0. 如果 IP 地址不是 169.254.0.0 或 169.254.0.1,那么可以将电脑的 IP 地址最后⼀位数字设成任何数字.5. 选择[开始]-[程序]-[Accessories]-[Command Prompt],输⼊:ping169.254.0.1 来 pingthe Base CPU Box,如果”Reply from 169.254.0.1”有响应则通讯已被正确建⽴起来,如果请求被终⽌,请检查⽹线连接和⽹络设置.6. 在电脑的 CD-ROM 中插⼊ NXT control software 光盘,。
FUJI贴片机操作规程

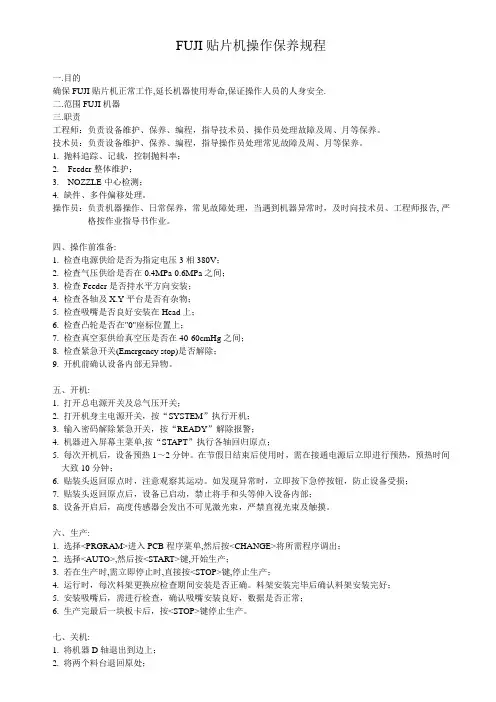

FUJI 贴片机操作保养规程一.目的确保FUJI 贴片机正常工作,延长机器使用寿命,保证操作人员的人身安全.二.范围 FUJI机器三.职责工程师：负责设备维护、保养、编程，指导技术员、操作员处理故障及周、月等保养。
技术员：负责设备维护、保养、编程，指导操作员处理常见故障及周、月等保养。
1. 抛料追踪、记载，控制抛料率；2. Feeder整体维护；3. NOZZLE中心检测；4. 缺件、多件偏移处理。
操作员：负责机器操作、日常保养，常见故障处理，当遇到机器异常时，及时向技术员、工程师报告, 严格按作业指导书作业。
四、操作前准备:1. 检查电源供给是否为指定电压3相380V；2. 检查气压供给是否在0.4MPa-0.6MPa之间；3. 检查Feeder是否持水平方向安装；4. 检查各轴及X.Y平台是否有杂物；5. 检查吸嘴是否良好安装在Head上；6. 检查凸轮是否在"0"座标位置上；7. 检查真空泵供给真空压是否在40-60cmHg之间；8. 检查紧急开关(Emergency stop)是否解除；9. 开机前确认设备内部无异物。
五、开机:1. 打开总电源开关及总气压开关；2. 打开机身主电源开关，按“SYSTEM”执行开机；3. 输入密码解除紧急开关，按“READY”解除报警；4. 机器进入屏幕主菜单,按“STAPT”执行各轴回归原点；5. 每次开机后，设备预热1～2分钟。
在节假日结束后使用时，需在接通电源后立即进行预热，预热时间大致10分钟；6. 贴装头返回原点时，注意观察其运动。
如发现异常时，立即按下急停按钮，防止设备受损；7. 贴装头返回原点后，设备已启动，禁止将手和头等伸入设备内部；8. 设备开启后，高度传感器会发出不可见激光束，严禁直视光束及触摸。
六、生产:1. 选择<PRGRAM>进入PCB程序菜单,然后按<CHANGE>将所需程序调出；2. 选择<AUTO>,然后按<START>键,开始生产；3. 若在生产时,需立即停止时,直接按<STOP>键,停止生产；4. 运行时，每次料架更换应检查期间安装是否正确。
NXT贴片机X Y XS轴原点校正教程祥解
3.9.关掉I/O 的Y00D,Y002,Y001,选择[STOP],退出I/O Monitor.
THE END
1.I/O Monitor
1.1.打开I/O Monitor
1.2.按下start 键并输入IP地址
1.3.点击[CPU]和目标模组，勾选[Output signal]
1.4.选择[ON/OFF]打开I/O信号
1.4.1Y00D Servo Control power , Head power on ON
3.4.松开Y轴Ball screw联轴器上的两个M3螺栓; 3.5.转动联轴器,检查Servo counter,调整到-200000±500pulse
3.6.锁住螺栓,扭矩为14.7CN/M;
3.7.卸下JIG,装上STOPPER,移动工作头到STOPPER位 置,Servo值变成10000±2000pulse;
NXT X Y XS轴原点校正教程
应用范围：
在更换Motor，轴承，齿轮，联轴器，Sensor Dog 定 位等，需要X,Y,XS-axis原点调整。
所需软件： 1.I/O Monitor: NXT\IO Monitor 2.Motion Tool mini: NXT\Tool\Motion\Motion Tool mini .exe
1.4.2.Y002 Master on
ON
பைடு நூலகம்
1.4.3.Y001 Machine ready ok
ON-OFF-ON
1.5.选择[Head]——[CPU]
1.6.检查机器上的SERVO AMP LED灯是否亮
2.Motion Tool Mini
FUJI 贴片机操作保养规程
1.目的确保FUJI 贴片机正常工作,延长机器使用寿命,保证操作人员的人身安全.2.范围本公司所有FUJI 贴片机.3.职责3.1工程师：负责设备维护、保养、编程，指导技术员、操作员处理故障及日、周、月保养。
3.2 技术员：负责设备维护、保养、编程，指导操作员处理常见故障及日、周、月保养。
3.2.1 抛料追踪、记载，控制抛料率；3.2.2 Feeder整体维护；3.2.3 NOZZLE中心检测；3.2.4 NOZZLE反光贴纸检查；3.2.5 缺件、多件偏移处理；3.2.6 NXT NOZZLE二维码检查；3.3 操作员：负责机器操作、常见故障处理,当遇到机器异常时,及时向技术员、工程师报告,严格按作业指导书作业。
4.定义无5.内容5.1 操作前准备:5.1.1检查电源供给是否为指定电压3相380V。
5.1.2 检查气压供给是否在0.4MPa-0.6MPa之间。
5.1.3 检查Feeder是否持水平方向安装。
5.1.4 检查各轴及X.Y平台是否有杂物。
5.1.5 检查吸嘴是否良好安装在Head上。
5.1.6 检查凸轮是否在"0"座标位置上。
5.1.7 检查真空泵供给真空压是否在40-60cmHg之间。
5.1.8 检查紧急开关(Emergency stop)是否解除。
、5.2 开机:5.2.1 打开总电源开关及总气压开关。
5.2.2 打开机身主电源开关。
（NXT要先开控制电脑，后开主机电源）5.2.3 机器进入屏幕主菜单,按"STAPT"执行各轴回归原点.NXT不需进行执行回原点动作。
5.3 生产:5.3.1 选择<PRGRAM>进入PCB程序菜单,然后按<CHANGE>将所需程序调出。
5.3.2 选择<AUTO>,然后按<START>键,开始生产。
5.3.3 若在生产时,需立即停止时,直接按<STOP>键,停止生产。

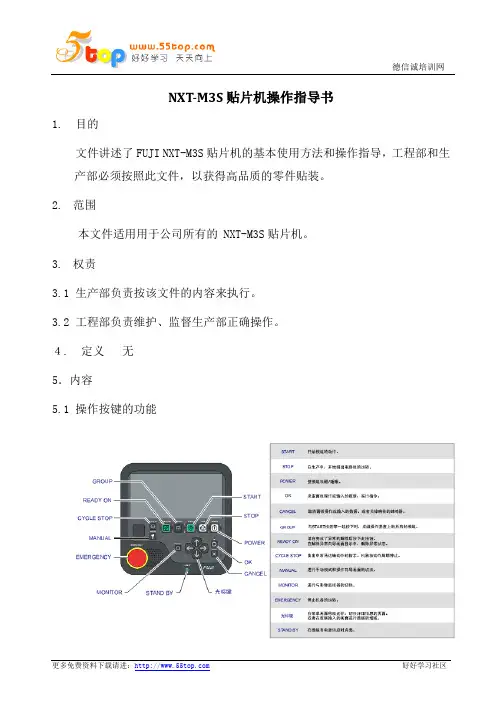

NXT-M3S贴片机操作指导书
NXT-M3S贴片机操作指导书1. 目的文件讲述了FUJI NXT-M3S贴片机的基本使用方法和操作指导，工程部和生产部必须按照此文件，以获得高品质的零件贴装。
2.范围本文件适用用于公司所有的 NXT-M3S贴片机。
3.权责3.1 生产部负责按该文件的内容来执行。
3.2 工程部负责维护、监督生产部正确操作。
４. 定义无5．内容5.1 操作按键的功能5.2 开关机程序5.3 产前准备（此部分由生产部负责）5.3.1技术员根据生产部门提供的生产型号，在程序控制机上选择对应程序传输到NXT贴片机上。
5.3.2核对程序的送料器排位设置无误。
在主屏按[MANUAL]，然后选择[安装供料器]按(OK)键调出程序送料器排位，用MI(站位表)核对程序的送料器排位设置无误。
5.3.3检查送料器安装无误。
要求送料器类型正确，物料安装正确到位，送料器安装到NXT上正确到位。
5.3.4核对程序的吸嘴设置5.3.5 更换吸嘴5.4机器的日常清洁保养工作5.4.1机器表面清洁光亮，不能有油渍/灰尘。
5.4.2保证各设备及仪表的各种清楚明白。
5.4.3每天上/下班前要清洁机器外面及清扫机内的组件.5.4.4清洁工作必须在关机或停机状态下进行。
5.4.5机体盖子（COVER）不能有油渍及灰尘等5.4.6 PCB运输带上的灰灰尘及其它油渍要清洁干净。
5.5停机及完成生产5.5.1 电路板排出运转和再生产5.5.2 周期停止和重新运转及紧急停止和重新运转5.6 安全注意事项5.6.1在机器上操作时，绝对不容许两个人同时操作机器，当培训人员在机器上操作时必须有一位经验丰富的技术人员在场监护。
5.6.2 E-STOP开关用于紧急时刻即刻停机，会有以下情况：5.6.2.1立刻停转机器各轴。
5.6.2.2 断掉气路，机头吸嘴上被真空吸住的组件会掉落.因此如特别情况,当吸嘴上有料时不许按E-STOP按钮。
5.6.2.3 每台机器显示屏下个有E-STOP按钮，生产中遇紧急情况，任何人可将此按钮按下，并通知相关人员处理。
Fuji NXT贴片机操作指引
FUJI NXT贴片机操作一．安全知识介绍1在进行机器操作时, 手和人体的其他部位不能放在模组的缝隙里!2机器工作时, 眼睛不能往机器内部看, 相机发出的光线太强，可能会影响视力! 二．机器面板介绍1．START: 开始NXT模组动作2．STOP: 完成当前模块中的电路板贴片后停止3．POWER: 使模组唤醒/按4秒进入睡眠模式4．OK: 确认和执行所选择的操作5．CANCEL: 取消面板操作或输入的数据，或关掉响着的蜂鸣器6．GROUP: 同时操作几台模组7．READY ON: 清除机器的报警状态8．CYCLE STOP: 完成当前的工作循环后停止9．MANUAL:进行手动模式和操作向导画面的切换10．MONITOR:操作屏与影像处理屏之间切换11．EMERGENCY: 紧急停止12．4个方向键: 改变光标在屏幕上的位置13．STANDBY: 在模组有电源供应时点亮三．显示屏区域介绍正常状态下，机器的显示屏区域内容介绍A.机器状态显示区域：除了模组号码，还显示机器的生产状态B.作业向导显示领域：显示机器的状态或操作要求，换线或维修保养时的作业向导。
C.Job显示领域：以搬运轨道的各通道为单位显示Job名，有无电路板，生产板数等四．机器模组操作介绍1．开机操作1.1.检查紧急挚是否松开，安全门是否关好，打开机器主电源开关到ON, 机器自动启动检测，完成后进入睡眠模式,1.2.按下操作面板上的POWER按键, 机器的一个模组被唤醒,如果同时按下其中一个模组的操作面板上的GROUP和POWER按键, 机器被唤醒。
注意:正常情况关机切断电源后,如需再次开机,必须等待30秒以上才可以进行,如非正常情况关机,必须间隔3分钟才能开机.每次开机进入睡眠模式后,不要马上唤醒机器.2．关机操作2.1.回到主画面,按下模组的操作面板上的POWER 按键（图中画圈的按键）约4 秒钟, 该模组进入睡眠模式；如果同时按下机器的其中一个模组的操作面板上的GROUP和POWER 按键约4 秒钟, 机器进入睡眠模式。
fuji NXT贴片机编程详解
Coordinate (Backup Pin) Level设定支撑销的等级。
Glob al 是在全体生产线使用的支撑销。
该支撑销配置在对应自动支撑销的全部机器(全部模组)上。
Local是仅在实装特定的顺序时使用的支撑销。
该支撑销仅在对应自动支撑销的机器中实装指定顺序的机器(模组)上配置。
本地支撑销通过在[编辑元件信息]的Ref.List中指定元件进行设定。
Ref设定参考记号。
Pos X设定X方向坐标位置。
Pos Y设定Y方向坐标位置。
Coordinate (Glue)Board选择子电路板编号。
子电路板编号为"0"时属于电路板，"0"以外的情况时属于子电路板。
Type选择涂敷顺序的种类(Apply, Dummy, Check, Line)。
各个种类分别表示以下的意思。
Apply: 一般涂敷Dummy: 试验涂敷Check: 检查涂敷Line: 线状涂敷Ref设定参考记号。
Pos X设定X方向的坐标位置。
Pos Y设定Y方向的坐标位置。
Rotation设定角度。
Parent Part选择执行涂敷的对象元件。
Glue Time设定涂敷胶着剂的时间(10ms単位)。
通过此项目，调节胶着剂的量。
大部分元件的值为5～20。
Glue Name设定涂敷名。
已设定时，若存在同名注胶筒则优先执行分配。
Needle选择使用的涂敷针名。
Style选择使用的涂敷针种类(Single, Twin)。
Diameter设定使用的涂敷针直径。
Mark Name设定检查涂敷的映像处理时使用的Glue Mark名称。
Main Mark设定校正用的基准定位点(Main)。
Sub Mark设定校正用的基准定位点(Sub)。
Sub Mark1使用2个以上的基准定位点来校正时，除了要设定Main Mark以及Sub Mark以外,还要设定此定位点。
Sub Mark2使用2个以上的基准定位点来校正时，除了要设定Main Mark以及Sub Mark以外,还要设定此定位点。
NXT_规格说明书
JEITA(旧EIAJ)，JIS规格的料带型元件等 8mm料带：13英寸的料卷以下 12～88mm料带：15英寸的料卷以下 类型S 4.5≦元件长度≦60mm 类型L 60≦元件长度≦180mm
类型1 类型2
4≦元件宽度≦15mm (6≦料管宽度≦18mm) 15≦元件宽度≦32mm (18≦料管宽度≦36mm)
目录
目录
1．概 要
1.1 概 要______________________________________________ 1 1.2 特 长______________________________________________ 1
2． 要 素
2.1 要 素______________________________________________ 2
3) 电路板搬运可以从双搬运轨道方式/单搬运轨道方式进行选择，双搬运轨道时 的电路板搬运时间为零，实现了高生产性。
4) 元件供料器采用马达驱动方式，新开发了结构简单，送料功能安定和成本低 的供料器。 此新型供料器可以在机器运转中进行脱卸，也可以在机器运转中进行料带的 拼接。
5) 配置有初学者也能容易掌握的，采用直观方式的，操作容易的操作画面。从 而可以大幅削减操作人员的教育时间，减少客户在导入机器到实际生产之间 的所需时间。 此外，这是一个在多个模组构成状态时可作为一台机器进行操作，在维修保 养时可以单一模组进行操作的操作体系。
NXT-010409R_S
1. 概 要
1. 1 概 要
NXT机器并不局限于旧概念上的「贴片机」，而是在追求整体化解决(total resolution)的改革时代中，以创造全新的「新SMT生产线系统概念」为目的的产 物。对应于变种变量的生产，新系统的贴片机采用崭新的技术，创造了一种在贴装 信赖性和品质管理方面，大量使用遥感功能的崭新贴片机。 NXT机器根据模组的种类，分别有宽度不同的M3型模组和M6型模组2种类型。此 机器在设计中充分考虑了小型化和低成本，和以前的旧机种相比，实现了省场地/高 产量/低价格，可以大幅度降低单位生产量的生产成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FUJI NXT贴片机操作
一．安全知识介绍
1在进行机器操作时, 手和人体的其他部位不能放在模组的缝隙里!
2机器工作时, 眼睛不能往机器内部看, 相机发出的光线太强，可能会影响视力! 二．机器面板介绍
1．START: 开始NXT模组动作
2．STOP: 完成当前模块中的电路板贴片后停止
3．POWER: 使模组唤醒/按4秒进入睡眠模式
4．OK: 确认和执行所选择的操作
5．CANCEL: 取消面板操作或输入的数据，或关掉
响着的蜂鸣器
6．GROUP: 同时操作几台模组
7．READY ON: 清除机器的报警状态
8．CYCLE STOP: 完成当前的工作循环后停止
9．MANUAL:进行手动模式和操作向导画面的切换
10．MONITOR:操作屏与影像处理屏之间切换
11．EMERGENCY: 紧急停止
12．4个方向键: 改变光标在屏幕上的位置
13．STANDBY: 在模组有电源供应时点亮
三．显示屏区域介绍
正常状态下，机器的显示屏区域内容介绍
A.机器状态显示区域：除了模组号码，还显示机器的生产状态
B.作业向导显示领域：显示机器的状态或操作要求，换线或维修保养时
的作业向导。
C.Job显示领域：以搬运轨道的各通道为单位显示Job名，有无电路
板，生产板数等
四．机器模组操作介绍
1．开机操作
1.1.检查紧急挚是否松开，安全门是否关好，打开机器主电源开关到ON, 机器
自动启动检测，完成后进入睡眠模式,
1.2.按下操作面板上的POWER按键, 机器的一个模组被唤醒,如果同时按下其
中一个模组的操作面板上的GROUP和POWER按键, 机器被唤醒。
注意:正常情况关机切断电源后,如需再次开机,必须等待30秒以上才可以进行,如非正常情况关机,必须间隔3分钟才能开机.每次开机进入睡眠模式后,不要马上唤醒机器.
2．关机操作
2.1.回到主画面,按下模组的操作面板上的POWER 按键（图中画圈的按键）约
4 秒钟, 该模组进入睡眠模式；如果同时按下机器的其中一个模组的操作面板
上的GROUP和POWER 按键约4 秒钟, 机器进入睡眠模式。
2.2.然后切断机器主电源开关。
五．生产
1．传送程序:此动作由技术员处理.
2．准备物料和飞达: 按照装料表中设定的站位，安装飞达到指定站位（安装操作如下图所示）！
3．消除每一站的报警信息（如下左图）。
提示：请轻按每站的消除报警的按钮，容易损坏！
注意物料的进位步数，不能设错（如下右图）！
4．按START 按键（图中画圈的按键）开始生产。
六．停止和重新运转机器
使正在生产中的NXT停止有3种方法：
1．电路板排出运转：NXT排出正在贴装中的电路板后停止。
2．周期停止：NXT 按动作周期停止3．紧急停止：NXT立即停止
七．每日清洁
1．清洁废料带回收箱：倒空每个模组的废料带盒，然后平整地放回去！2．清洁飞料盒：按操作拖出模组，取出飞料盒，倒空飞料，然后放回！
注意：
a.一次只能拖出一个模组！
b.放回飞料盒时，必须放平整到位，不能超出相机的平面！3．机器外围的5S
4．每日清洁时拖出模组的操作
3.1.机器在停止状态;
3.2.按MANUAL按钮, 出现如下的画面;
3.3.选择清扫的图片, 按OK键;
3.4.在按START按钮，模组会自动弹出一些,
3.5.然后握住模组的手柄,拖出模组!。
