夹套保温呼吸阀-JAV-I夹套保温呼吸阀
呼吸阀工作原理
呼吸阀工作原理
呼吸阀是用弹簧限位阀板，由正负压力决定或呼或吸。
还有重力式呼吸阀，是靠重力来调节的，当容器里面的气压达到超过重压时该阀打开卸压。
具体描述：当储罐内压力与大气压力平衡时，呼吸阀呼出阀瓣与呼出口阀座严密配合，吸入阀瓣与吸入口阀座严密配合。
当储罐内压力超过大气压力值（即产生过高正压）时，罐内高压直接作用于呼吸阀瓣下方，并克服阀瓣重力以及作用于阀瓣上的外气压力，从而打开呼吸阀瓣由A通道排出罐内过高气压，使罐内压力与大气压力保持平衡。
当储罐内压力低于大气压值（即产生过低负压）时，大气压通过吸气通道B进入并直接作用于吸入口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上方的罐内压力，从而打开吸入口阀瓣向储罐内补充压力，使罐内压力与大气压力保持平衡。
当发生火警时，火源有可能通过进入口向储罐内漫延，当火焰通过呼吸阀内阻火芯层的狭小孔隙时，由于器壁效应，波纹板吸收大量热源，使热损失突然增大，从而使火焰熄灭。
【安装】
1 ）呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。
通常对于立式罐，该阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2 ）当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3 ）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离该阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排出，达到氮封的目的。

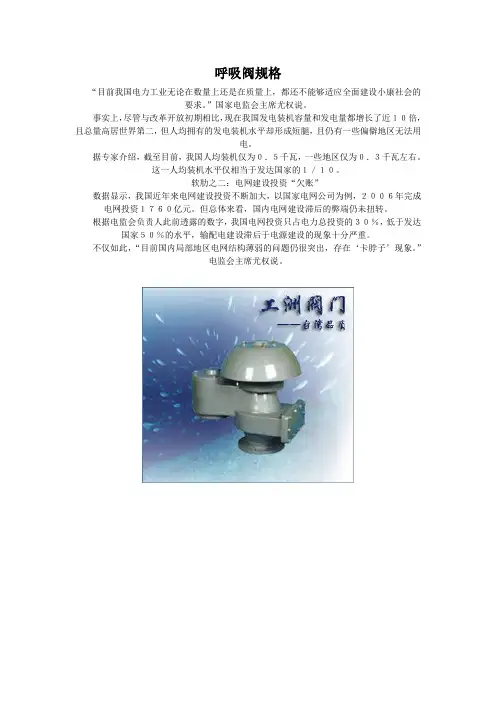

呼吸阀规格
呼吸阀规格“目前我国电力工业无论在数量上还是在质量上，都还不能够适应全面建设小康社会的要求。
”国家电监会主席尤权说。
事实上，尽管与改革开放初期相比，现在我国发电装机容量和发电量都增长了近１０倍，且总量高居世界第二，但人均拥有的发电装机水平却形成短腿，且仍有一些偏僻地区无法用电。
据专家介绍，截至目前，我国人均装机仅为０．５千瓦，一些地区仅为０．３千瓦左右。
这一人均装机水平仅相当于发达国家的１／１０。
软肋之二：电网建设投资“欠账”数据显示，我国近年来电网建设投资不断加大，以国家电网公司为例，２００６年完成电网投资１７６０亿元。
但总体来看，国内电网建设滞后的弊端仍未扭转。
根据电监会负责人此前透露的数字，我国电网投资只占电力总投资的３０％，低于发达国家５０％的水平，输配电建设滞后于电源建设的现象十分严重。
不仅如此，“目前国内局部地区电网结构薄弱的问题仍很突出，存在‘卡脖子’现象。
”电监会主席尤权说。
一、性能及特点：工洲牌QZF-89型全天候阻火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。
该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。
该阀具有防冻性能，适用于寒冷地区。
二、主要技术参数：正压353Pa (36mmH2O), 980.7Pa(100mmH2O)负压294.2Pa(36mmH2O)三、零部件材料：阀体材料碳钢WCB、不锈钢304、316、铝合金正压阀盘材料不锈钢304、316、铝合金负压阀盘材料不锈钢304、316、四氟PTFE环境温度℃-30~60四、工洲牌QZF-89型全天候阻火呼吸阀国标法兰连接外形尺寸：GB、JB规格安装尺寸（mm）D1D L H N-dDN50 Ø110 Ø140 362 360 4×14DN80 Ø170 Ø185 513 445 4×18DN100 Ø170 Ø205 513 445 4×16DN150 Ø225 Ø260 640 610 8×18DN200 Ø280 Ø315 770 700 8×18DN250 Ø335 Ø370 918 828 12×18DN300 Ø395 Ø435 1050 910 12×23五、工洲牌QZF-89型全天候阻火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准规格安装尺寸（mm）D1 D L H N-d2" 120.5 152 362 360 4×143" 152.5 190 513 445 4×184" 190.5 229 513 445 4×166" 241.5 254 640 610 8×188" 298.5 343 770 700 8×1810" 362 406 918 828 12×1812" 483 432 1050 910 12×23一、产品[阻爆燃型管道阻火器]的详细资料：产品型号：GZW-1型、GYW-1型产品名称：阻爆燃型管道阻火器产品特点：工洲牌GZW—I型阻爆燃型管道阻火器系新型可燃气体管道阻火器，属更新换代的新产品。
夹套保温阻火器-JZH夹套保温阻火器
阻火器>>保温阻火器>>夹套保温阻火器产品详细信息呼吸阀阻火器系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
夹套保温呼吸阀参数
夹套保温呼吸阀参数
夹套保温呼吸阀是一种用于工业防护的装备，具有保温、防护、呼吸等功能，可用于化工、石油、制药等工业领域。
以下是夹套保温呼吸阀的参数和相关要求：
1.面料组成：外层面料为耐磨、耐酸碱的聚酯纤维，内层为透气薄膜；填充物为高保温性能材料。
2.透气性能：透气性能好，可有效排出呼吸体内的湿气和热气，防止因蒸发造成体内温度不适。
3.防护等级：符合国际标准，可有效防护工人在有害气体环境下的呼吸系统，避免产生氧气不足和二氧化碳接触不足的情况。
4.舒适性：夹套保温呼吸阀具有优异的舒适性能，可适应不同工作环境和温度，减轻工人的疲劳感和身体不适。
5.防静电：夹套保温呼吸阀还具有防静电的功能，在专业领域中应用广泛。
根据以上要求可知，夹套保温呼吸阀是一种多功能的防护装备，涉及
面广，技术难度较高。
只有具有卓越的面料组成、透气性能、防护等级、舒适性和防静电等多种优点，才能保证其在工业领域的安全有效性，有效降低工业事故发生率。
在使用时，工人应注意对夹套保温呼吸阀进行正确的佩戴和操作，严格按照产品说明书，规范操作流程，确保其使用效果最大化。
此外，夹套保温呼吸阀应定期检查和维护，对损坏或老化的部件及时更换，以保证夹套保温呼吸阀的长期可靠性和安全性。
总的来说，夹套保温呼吸阀是一种专业性强、功能全面的防护装备，已经广泛应用于工业生产领域，为工人的健康和安全工作保驾护航。
随着科技的不断发展，相信夹套保温呼吸阀的技术水平和应用范围也会不断扩展和完善，为工业领域注入新的发展动力，为人类的未来提供更加优质的生产防护装备。
呼吸阀工作原理
呼吸阀工作原理标题：呼吸阀工作原理引言概述：呼吸阀是一种用于控制气体进出的装置，广泛应用于各种领域，如汽车发动机、空调系统、气动设备等。
了解呼吸阀的工作原理对于正确使用和维护设备至关重要。
一、气体进出控制1.1 呼吸阀的主要作用是控制气体的进出，保证系统正常运行。
1.2 当系统内气压超过设定值时，呼吸阀会自动打开，释放多余气体。
1.3 反之，当系统内气压低于设定值时，呼吸阀会关闭，防止外界气体进入系统。
二、工作原理2.1 呼吸阀内部通常包含弹簧和阀芯，弹簧负责控制阀芯的开合。
2.2 当系统内气压超过设定值时，弹簧受力，使阀芯打开，释放气体。
2.3 当系统内气压低于设定值时，弹簧恢复原状，使阀芯关闭，防止气体进入系统。
三、材料选择3.1 呼吸阀通常采用耐高温、耐腐蚀的材料制成，如不锈钢、塑料等。
3.2 材料的选择直接影响呼吸阀的使用寿命和性能。
3.3 合理选择材料可以提高呼吸阀的稳定性和耐久性。
四、维护保养4.1 定期检查呼吸阀的工作状态，确保其正常运行。
4.2 清洁呼吸阀表面，防止灰尘和杂质进入影响工作。
4.3 如发现呼吸阀损坏或失效，及时更换或维修，以免影响系统正常运行。
五、应用领域5.1 呼吸阀广泛应用于汽车发动机、空调系统、气动设备等领域。
5.2 不同应用领域对呼吸阀的要求不同，需要根据具体情况选择合适的呼吸阀。
5.3 正确认识呼吸阀的工作原理，可以更好地应用于各种领域，提高设备的效率和稳定性。
总结：了解呼吸阀的工作原理对于正确使用和维护设备至关重要。
通过掌握呼吸阀的气体进出控制、工作原理、材料选择、维护保养和应用领域等方面的知识，可以更好地应用呼吸阀，确保系统正常运行，提高设备的效率和稳定性。
呼吸阀的结构和选型介绍
三、呼吸阀选型介绍
1、防爆阻火呼吸阀，一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替. 防爆阻火呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。
2、全天候呼吸阀为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。
3、阻火呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。 一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替. 铸钢呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。本类阀门在管道中一般应当水平安装。
呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外气体通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。
上海呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合油气从罐内逸出（呼出），使罐内的压力不再增高。当罐内气体的真空度超过油罐的允许真空度时，真空阀即被顶开，吸入空气（吸气）维持油罐压力平衡。压力在一定范围内，油罐不呼吸，所以呼吸阀在一定程度上减少了油品的蒸发损耗。呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。选择呼吸阀型号时，要根据油品收发作业时的最大排量来确定。呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。
保温夹套闸阀工作原理 保温夹套闸阀结构特点
保温夹套闸阀工作原理保温夹套闸阀结构特点
保温夹套闸阀产品特点：
①夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
②连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
③夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
保温阀门工作原理:
保温阀门具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。
保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用，有效降低管路中介质热量的损失，防止介质结晶、凝固等相象的出现。
保温阀门的作用是在温度高或低的情况下通过阀门时，保温阀门内的物质对介质产生保温效果，使介质不会凝结或粘在阀体内部，让阀门的启闭能正常运作。
保温阀门与普通阀门有什么区别
保温阀门与普通阀门的区别在于保温阀门的外层有保温夹层，在保温夹层中有入口与出口两个连接端。
可以使用蒸汽或者热油来作为保温阀门流经的介质不受温度降低而固化。
保温夹套闸阀主要用于石油、化工、冶金、制药等各类系统中，保温夹套闸阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
保温夹套闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、
JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。
选用不同的材质，可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。
呼吸阀工作原理
呼吸阀工作原理呼吸阀是一种用于控制气体流动的装置，常用于气体系统、空气压缩机、气动设备等领域。
它的主要功能是在系统中实现单向气体流动，并防止气体倒流。
下面将详细介绍呼吸阀的工作原理。
一、呼吸阀的构造呼吸阀通常由阀体、阀盖、阀瓣、弹簧等部件组成。
阀体是呼吸阀的主体部分，通常呈圆柱形，内部设有气流通道。
阀盖位于阀体上方，用于固定阀瓣和弹簧。
阀瓣是呼吸阀的关键部件，它可以根据气流的方向进行开启和关闭操作。
弹簧则提供了闭合力，使阀瓣保持在关闭状态。
二、呼吸阀的工作原理呼吸阀的工作原理基于单向阀的原理。
当气体流动的方向与呼吸阀设计的方向一致时，阀瓣会被气体的压力推开，从而打开气流通道，气体可以顺利通过。
而当气体流动的方向与呼吸阀设计的方向相反时，阀瓣会受到气体的压力，被推向阀座，从而关闭气流通道，阻止气体倒流。
具体来说，当气体从呼吸阀的进气口进入时，气体的压力会作用在阀瓣上。
如果气体的压力大于弹簧的闭合力，阀瓣会被气体推开，气体顺利通过呼吸阀进入系统。
而当气体的压力小于或等于弹簧的闭合力时，阀瓣会被弹簧推向阀座，关闭气流通道，阻止气体倒流。
三、呼吸阀的应用呼吸阀在各个领域都有广泛的应用。
以下是几个常见的应用场景：1. 气体系统：呼吸阀常用于气体输送管道中，保证气体在一定方向上流动，防止气体倒流，确保系统的正常运行。
2. 空气压缩机：空气压缩机中的呼吸阀可以防止压缩空气倒流，保护设备的安全运行。
3. 气动设备：呼吸阀在气动设备中起到控制气体流动方向的作用，保证设备的正常工作。
4. 汽车发动机：汽车发动机中的呼吸阀用于控制进气和排气的流向，确保燃烧室内的气体流动正常。
四、呼吸阀的优点和注意事项呼吸阀具有以下优点：1. 简单可靠：呼吸阀的结构简单，工作可靠，不易出现故障。
2. 高效节能：呼吸阀在控制气体流动方向时，能够减少能量损失，提高系统的效率。
3. 维护方便：呼吸阀的维护相对简单，通常只需定期清洁和润滑即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保温阀门>>保温呼吸阀>>夹套保温呼吸阀产品详细信息
呼吸阀阻火器系列价格供用户或设计院工程项目做预算
一、阀门的选型步骤
1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据
1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关
闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。
三、阀门选型原则
1.截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选型作为截止和开放介质用的阀门。
向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。
在允许有较高流阻的场合，可选用闭合式阀门。
2.控制流量用的阀门通常选型易于调节流量的阀门作为控制流量用。
向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。
旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。
闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。
3.换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。
但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。
4.带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。
如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。
球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用在带有悬浮颗粒的介质中。
目前，无论在石油、化工，还是在别的行业的管道系统，阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀门。
管道的最终控制是阀门，阀门在各个领域的服务和可靠表现是独一无二的。
