IR型化工保温泵为单级单吸悬臂式离心泵，根据国际标准ISO2858进行设计的并按国际标准
ISO5199/DIS制造的，是IH型化工离心泵的派生产品，零部件尺寸已实现标准化的节能高效产
品，主要用于化工、化纤、石油、食品、制药等行业输送溶液介质凝固点(或结晶点温度)高，
具有腐蚀性的高温液体。
二 产品特点
IR型保温化工泵主要过流部位设有空心夹层，并设有可供通蒸汽、热水、热油、汽水等输送液
和泵进行多重循环，保温有多种方式与外界保温系统联接。设计压力为1.6Mpa，温度：
T≤250℃。流量：3.4～460m3/h，扬程：3.6～132m，转速：1450-2900r/min。
三 产品用途
IR型化工保温泵适用于在常温下有凝固结晶性的化工介质，适用于汽化点需冷却的介质，也适
用于高寒高原地带介质温度-80~+250℃输送溶液介质凝固点(或结晶点温度)高，具有腐蚀的液
体。

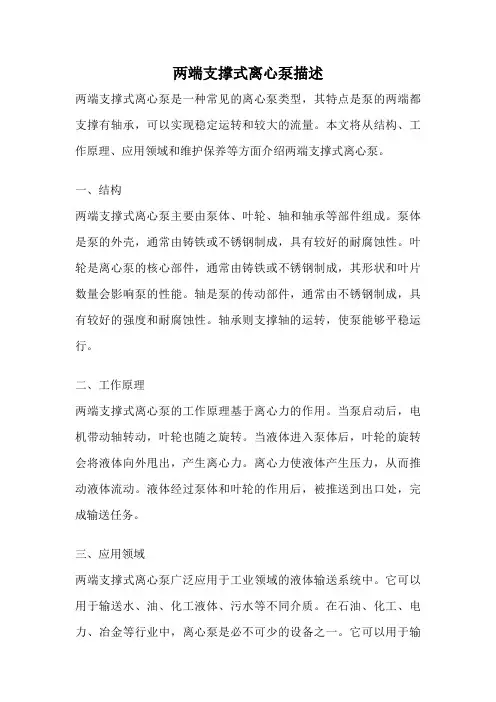

两端支撑式离心泵描述
两端支撑式离心泵描述两端支撑式离心泵是一种常见的离心泵类型，其特点是泵的两端都支撑有轴承，可以实现稳定运转和较大的流量。
本文将从结构、工作原理、应用领域和维护保养等方面介绍两端支撑式离心泵。
一、结构两端支撑式离心泵主要由泵体、叶轮、轴和轴承等部件组成。
泵体是泵的外壳，通常由铸铁或不锈钢制成，具有较好的耐腐蚀性。
叶轮是离心泵的核心部件，通常由铸铁或不锈钢制成，其形状和叶片数量会影响泵的性能。
轴是泵的传动部件，通常由不锈钢制成，具有较好的强度和耐腐蚀性。
轴承则支撑轴的运转，使泵能够平稳运行。
二、工作原理两端支撑式离心泵的工作原理基于离心力的作用。
当泵启动后，电机带动轴转动，叶轮也随之旋转。
当液体进入泵体后，叶轮的旋转会将液体向外甩出，产生离心力。
离心力使液体产生压力，从而推动液体流动。
液体经过泵体和叶轮的作用后，被推送到出口处，完成输送任务。
三、应用领域两端支撑式离心泵广泛应用于工业领域的液体输送系统中。
它可以用于输送水、油、化工液体、污水等不同介质。
在石油、化工、电力、冶金等行业中，离心泵是必不可少的设备之一。
它可以用于输送原油、石油制品、酸碱溶液、循环水等，起到了重要的作用。
四、维护保养为了保证两端支撑式离心泵的正常运行，需要进行定期的维护保养工作。
首先，应定期检查泵体和叶轮的磨损情况，如有损坏或磨损严重，应及时更换。
其次，应定期对轴承进行润滑，以减少摩擦和磨损。
还应定期清洗泵体内部，防止泵被污物堵塞。
此外，还要注意泵的运行温度，避免过热或过冷对泵的损坏。
总结起来，两端支撑式离心泵是一种常见的离心泵类型，具有结构简单、工作可靠、应用广泛等特点。
它在工业领域的液体输送系统中发挥着重要的作用。
在使用过程中，需要进行定期的维护保养，以确保泵的正常运行。
通过合理的使用和维护，两端支撑式离心泵能够更好地为工业生产提供支持。
API610石油石化和天然气工业用离心泵介绍
API610石油石化和天然气工业用离心泵介绍API610标准是美国石油学会(American Petroleum Institute)制定的离心泵规范，适用于石油、石化和天然气工业中的离心泵的设计和制造。
该规范对泵的各项性能指标、材料选用、安装和维护等方面都有严格要求，保证了泵在工业环境中的可靠运行。
离心泵是一种将液体通过旋转力转换为压力能的机械设备，广泛应用于石油、石化和天然气工业中的液体输送、处理和循环等过程。
离心泵的重要特点是流量大、压力高、效率高、结构简单、运行平稳可靠。
API610标准为离心泵的设计和制造提供了统一的规范，保证了泵具有良好的工作性能和安全可靠性。
1.泵的类型：API610标准根据泵的结构和用途将离心泵分为11种类型，包括水平泵、垂直泵、潜水泵等。
每种类型都有特定的设计和制造要求。
2.性能指标：API610标准规定了泵的各项性能指标，包括流量、扬程、效率、轴功率等。
这些指标对于泵的选择和设计非常重要，可以满足不同工业场景的需求。
3.材料选用：API610标准对泵的各个部件的材料选用有明确的要求，涉及到泵壳、叶轮、轴等关键部件的材料和加工工艺。
这些要求确保了泵的材料具有足够的强度和耐腐蚀性，能够适应各种恶劣工业环境。
4.安装和维护：API610标准对泵的安装和维护也做出了详细的规定，包括泵的基础设计、轴对中、密封系统、冲洗系统等。
这些规定有助于确保泵的安装和维护工作正确进行，减少故障和事故的发生。
5.附加要求：API610标准还对泵的附加要求进行了规定，如振动和噪音控制、轴封润滑和冷却、轴承寿命等。
这些要求有助于提高泵的性能和可靠性，减少对环境的影响。
总之，API610标准为石油、石化和天然气工业中离心泵的设计和制造提供了统一的规范，确保了泵的性能和可靠性。
遵循该标准的泵具有高效、安全、可靠的特点，可以满足工业生产的需求。
在石油、石化和天然气工业中广泛应用，是重要的流体输送和处理设备。
fb离心泵
fb离心泵需用泵来供水先等。
在电力部门，核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝水泵、循环水泵和灰渣泵等。
在国防建设中，飞机襟翼、尾舵和起落架的调节、军舰和坦克炮塔的转动◆一用一备，运行可靠专有技术体现内置自动换向运行装置的独特构思，当一台发生故障，另一台自动投入运行，保证供水不中断◆成熟可靠的核心部件和优化设计, 节能效果好内置自动换向装置精心设计制作，强化其组装质量和形位公差控制、实现其灵活、密封、可靠、耐用度高；波纹管机械密封和强制环流冷却循环系统比一般离心泵的普通机封寿命长2倍以上；机泵同轴震动小；对流道结构作了优化设计，保证高效运行。
配用Y2系列电机，效率提高2-4%、F级绝缘、电机耐热145℃以上,特殊结构的叶轮，优化的水力模型使液体流动更加顺畅，采用树脂砂造型铸件，铸件内部过流部件其表面粒度均匀、平滑光洁，水力损失小，保证其最佳性能。
◆简化系统环节，提高可靠性出水管道连接、阀类、附件、配件等对于采用备用泵设计而言，数量减少，系统环节简化，可靠性提高，维护简便。
Y2电机超载能力强、即使在145℃仍可在额定功率下可靠运行。
◆降低机组噪声，有利于环保双联泵将原单体水泵配套电机的功率数一分为二，降低了起动电流和起动噪声,降低单电机的功率数也就降低电机的噪音分贝，从而有效的降低了水泵机组的噪声。
◆降低安装费用50%，简化安装工序泵体的安装与输水管路的连接仅需一套管、阀、附件、泵基座，极大地简化了安装，与普通管道泵相比，既节省安装费用又缩短了工期，使投资大幅度减少◆节省机组占地面积双联泵的独特设计思想，大大节省泵房和管路的占地面积50%以上，由于减少基建投资、节省占地面积、便于系统整体管理。
◆运行费用，降低50% ～70% 用水呈高峰、低估连续或阶梯形变化的应用工况（如供暖和冷却系统），在用水低谷时，双联泵为单泵运行模式，在用水高峰时，双联泵可双泵运行，从而实现了工作的高效节能。
化工离心泵条件及参数
化工离心泵条件及参数一、化工离心泵的概述：化工离心泵是单级单吸悬臂式离心泵，其标记性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。
二、化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPa化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
三、化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6Mpa系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
泵的结构：泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
离心泵is50-32-160
IS50-32-160型单级单吸离心泵概述：
IS50-32-160型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS50-32-160型不锈钢单级单吸离心泵参数范围：
流量：Q =12.5m3/h
扬程：H =32m
IS50-32-160型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS50-32-160型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS50-32-160型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS50-32-160型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
均相液体机械搅拌夹套冷却反应器设计
化工原理课程设计说明书设计题目:均相液体机械搅拌夹套冷却反应器设计学生姓名：xxx所在班级：学号：设计时间：x年x月x日至x年x月x号指导教师：xxx审阅时间：一、设计题目：均相液体机械搅拌夹套冷却反应器设计。
二、设计任务及操作条件1. 处理能力（140000+500X）m3／a均相液体。
〖注：X代表学号最后两位数〗2. 设备型式机械搅拌夹套冷却装置。
3. 操作条件①均相液温度保持50℃。
②平均停留时间18min。
③需要移走热量105kW。
④采用夹套冷却，冷却水进口温度20℃，冷却水出口温度30℃⑤50℃下均相液物性参数：比热容Cp=1 012J／(kg·)℃，导热系数λ=0.622W／(m·)℃，平均密度ρ=930kg／m3，粘度μ＝2.733X10-2Pa·s。
⑥忽略污垢及间壁热阻。
⑦年按300天，每天24小时连续搅拌。
三、厂址：柳州地区。
四、设计项目（1）设计方案简介：对确定的工艺流程及设备进行简要论述。
（2）搅拌器工艺设计计算：确定搅拌功率及夹套传热面积。
（3）搅拌器、搅拌器附件、搅拌槽、夹套等主要结构尺寸设计计算。
（4）主要辅助设备选型：冷却水泵、搅拌电机等。
（5）绘图（3＃图纸）：带控制点的工艺流程图及设备设计条件图。
（6）对本设计评述。
五、参考文献柴诚敬，张国亮等．化工流体流动与传热．北京：化学工业出版社，2000化工设备设计全书编辑委员会．搅拌设备设计．上海：上海科学技术出版社，1985王凯，冯连芳．混合设备设计．北京：机械工业出版社，2000目录第一章设计方案简介 (4)1.1搅拌器的选型 (4)1.2搅拌器的安装选择 (5)1.3电动机的选型 (5)1.4减速机的选型 (6)1.5密封装置的选择 (6)1.6物料进口进口安置 (7)1.7夹套进出口安置 (7)1.8泵的选择 (7)1.9支座的选择 (7)1.10管子的选择 (7)1.11封头的选择 (7)第二章工艺流程图及说明 (8)第三章工艺计算及主要设备的计算 (9)3.1均相液体和冷却水的物性数据 (9)3.2搅拌槽的计算 (9)3.3搅拌器的功率计算 (12)3.4总传热面积 (12)3.4.1被搅拌液体侧的对流传热系数.. (13)3.4.2夹套测冷却水对流传热系数 (13)3.4.3总传热系数 (14)3.4.4夹套传热面积 (14)第四章设备的计算和选型 (15)4.1电动机的选型 (15)4.2支座的选择 (15)4.3泵的选型 (15)4.3.1 输料泵的选型计算 (15)4.3.2 冷水泵的选型计算 (15)第五章设计结果一览表 (18)第六章附图（另附搅拌器工艺流程图及设备设计条件图） (20)第七章设计心得 (20)第八章主要符号说明 (21)第九章参考文献 (22)设计方案简介搅拌设备在石油、化工、食品等工业生产中应用范围很广，尤其是化学工业中，很多的化工生产或多或少地应用着搅拌操作，化学工艺过程的种种物理过程与化学过程，往往要采用搅拌操作才能得到好的效果。
帝国屏蔽电泵的结构、原理及应用用
超耐热型 - F-X 型
工作原理与内循环基本型完全相同，电机由于采用了特殊的超高温绝缘 材料，大幅度提高了电机的耐热性能，使电机不必冷却即可用于输送高温液 体屏蔽电泵是装有复数叶轮的高扬程用泵，其结构特点是叶轮采 用“背靠背”式分布，最大限度的平衡轴向推力。另外，叶轮和导叶由于 采用精密铸造，盖板的壁后仅为2mm,并且导叶与导叶之间、以及叶轮与泵 盖、泵体以及轴承座之间采用螺纹连接，使多级屏蔽电泵结构紧凑，外形 尺寸小，重量轻。
大连帝国屏蔽电泵有限公司
帝国屏蔽电泵的结构、原理及应用
大连帝国屏蔽电泵有限公司
２０18年5月
公司全景【俯视1】
大连帝国屏蔽电泵有限公司
屏蔽
公司全景
大连帝国屏蔽电泵有限公司
公司全景【俯视2】
大连帝国屏蔽电泵有限公司
屏蔽泵 离心泵 磁力泵
帝国屏蔽电泵 基本型（F)
屏蔽电泵的电动机和泵构成一个整体。定子的内表面和转子的外表面有非导磁性的 耐腐蚀金属薄板密封焊接，使定子绕组和转子铁芯与输送液体完全隔开，不会受到输送 液的浸蚀。另外，叶轮与转子装在一根轴上，由电机前后2个轴承支撑。整个转子体浸没 在输送液中，没有接液部与外界贯通的转动零部件，因而是一种绝对无泄漏的结构。
基本型与逆循环型外形比较
高温分离型-BA 型
高温分离型适用于输送导热油、热水等高温液体。这里所说的高温液体通常是指 高于允许电机入口液体最高温度、而低于３５０℃（特殊设计可达４５０℃）的情况， 高温分离型结构全部带有连结体（又称热屏）、热交换器和冷却夹套，虽然输送的液 体温度高于规定的电机入口液体最高温度，但由于连结体的热屏作用和热交换器的冷 却作用，使得进入电机腔内的液体温度低于规定的电机入口液体的最高温度。这种屏 蔽电泵电机的冷却和轴承的润滑，是由安装在转子后部的副叶轮强制循环实现的。
MD46-80X6型矿用多级离心泵
MD46-80X6型矿用多级离心泵概述：
MD46-80X6型矿用多级离心泵是在D型煤矿用多级清水离心泵的基础上，改进设计的一种耐磨多级离心泵。
采用国家推荐的高效节能产品的水力模型，具有效率高、性能范围光、运转安全平稳、噪音低、寿命长、安装维修方便等优点。
MD型煤矿用耐磨多级离心泵输送的介质温度不高于80℃。
该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%(颗粒直径不小于0.5mm)、温度低于80℃的清水或物理化学性质类似于清水的液体。
MD46-80X6型矿用多级离心泵性能范围：
流量Q：46m³/h；
扬程H：480m；
MD46-80X6型矿用多级离心泵型号意义：
MD46-80X6；
MD——耐磨矿用多级泵；
46——泵设计点流量为46m^3/h；
80——泵单级设计点扬程为80m；
6——泵的级数为6。
MD46-80X6型矿用多级离心泵旋转方向：
从电机端向泵看为顺时针方向旋转。
MD46-80X6型矿用多级离心泵主要零件材质：
泵的过流部件材质均为铸铁，轴的材质为45号钢。
MD46-80X6型矿用多级离心泵成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
MD46-80X6型矿用多级离心泵适用范围：
1、含有细微固体颗粒的温度不超过80℃的场合，矿山、矿井排水等；
2、河水输送灌溉；
3、工业排水、增压排水，循环输水，管道输水或其他介质；。
泵的基本类型
泵的根本类型、泵是怎么分类的？答：泵的分类一般按泵作用于液体的原理分为叶片式和容积式两大类。
叶片式泵是有泵内旋转的叶轮输送液体的，叶片式泵又因泵内叶片构造形式不同分为离心泵、轴流泵、和旋涡泵等。
容积式泵是利用泵的工作室容积的周期性变化输送液体的，分为往复式泵和转子泵。
泵通常按泵的用途而命名如：水泵、油泵、氨泵、液态烃泵、泥浆泵、耐腐蚀泵、冷凝液泵等。
二、离心泵有什么特点？答：1、流量：a均匀b量大c流量随管线情况而变化2、扬程：a一般不高b对一定的流量只能供应一定的扬程。
3、效率：a最高为70%左右b在设计点最高，偏离越远，效率越低。
4、构造：a简单、廉价、安装容易b高速旋转，可直接与电动机相连c同一流量体积小d 轴封装置要求高，不能漏气。
5、操作：a开车前要充水运转不能漏气b维护、操作方便c可用阀很方便的调节流量d不因管线堵塞而发生损坏现象。
6、使用范围：可输送腐蚀性或悬浮液，对粘度大的液体不适用，一般流量大，而扬程不高。
三、离心泵的工作原理是什么？答：离心泵在工作前，吸入管线和泵内首先要充满所输送的液体，当电机带动叶轮旋转时，叶片拨动叶轮内的液体旋转，液体就获得能量，从叶轮中甩出，叶轮内甩出的液体经过泵壳流道扩散管再从排出管排出，与此同时，叶轮内产生真空，使液体被吸入叶轮中。
因为叶轮是连续而均匀地旋转的，所以液体连续而均匀地被甩出和吸入。
离心力的大小与物体的质量、旋转叶轮的半径，旋转速度有关，写成公式既：F= mw2R离心力越大，扬程也越高。
四、离心泵由那些部件构件？答：单级悬臂丫型泵由以下零件组成：1、泵体2、泵盖3、叶轮4、轴5、叶轮螺母6、泵托架7、泵体口环8、叶轮口环9、封油环10、填料11、填料压盖12、轴套13、联轴器14、轴承两级悬臂丫型泵：零部件与单级泵根本一样，再增加14、隔板15、隔板密封环16、级间轴套。
五、离心泵的材质的选用如何？答：离心泵的材质按以下要求选用：1〕、操作温度：大于－20°C，小于200°C选用Ⅰ类材料〔铸铁〕：小于－20°C大于－40°C 或大于200°C,小于400°C的选用Ⅱ类材料。
立式管道离心泵型号及参数
立式管道离心泵型号及参数1.XBD-L立式单级单吸消防泵型号：XBD-L参数：-流量范围：2-1900m³/h-扬程范围：5-200m- 泵进口直径：50-300mm- 泵出口直径：32-150mmXBD-L型立式单级单吸消防泵适用于输送清水及物理化学性质类似于清水的液体。
该泵具有结构紧凑、占地面积小、噪音低、可靠性高等特点，可广泛应用于消防系统中。
2.ISG型立式管道离心泵型号：ISG参数：-流量范围：1-1200m³/h-扬程范围：5-125m- 泵进口直径：40-150mm- 泵出口直径：25-125mmISG型立式管道离心泵适用于输送清水及物理化学性质类似于清水的液体。
该泵结构紧凑、外型美观、噪音低、使用寿命长，广泛用于工农业生产、城市供水、园林喷灌和消防水系统。
3.ISR型立式热水循环泵型号：ISR参数：-流量范围：5-400m³/h-扬程范围：15-125m- 泵进口直径：40-200mm- 泵出口直径：25-150mmISR型立式热水循环泵适用于输送温度不超过150℃的液体。
该泵结构紧凑、外型美观、运行可靠，广泛应用于石油化工、造纸、清洗、高炉循环水等行业中。
4.DL型立式多级长轴泵型号：DL参数：-流量范围：6-450m³/h-扬程范围：33-299m- 泵进口直径：50-150mm- 泵出口直径：32-100mmDL型立式多级长轴泵适用于输送清水及其它类似液体。
该泵结构紧凑、占地面积小、噪音低、使用寿命长，可广泛应用于工业和民用建筑领域。
以上是几种常见的立式管道离心泵型号及其参数。
不同型号的泵适用于不同的场合和液体输送需求。
选择适合的泵型号及参数，能够提高泵的性能和工作效率，满足用户需求。
