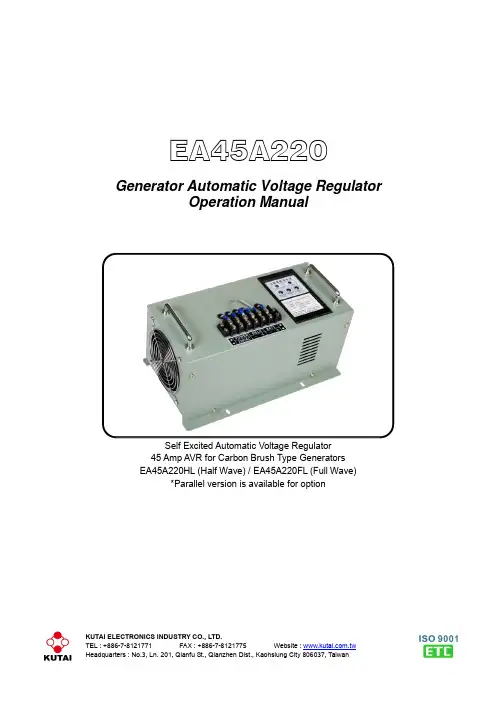

EA45A220 发电机自动电压调节器操作手册说明书
KUTAI ELECTRONICS INDUSTRY CO., LTD.EA45A220Generator Automatic Voltage RegulatorOperation ManualSelf Excited Automatic Voltage Regulator 45 Amp AVR for Carbon Brush Type Generators EA45A220HL (Half Wave) / EA45A220FL (Full Wave)*Parallel version is available for optionSECTION 1 : SPECIFICATIONSensing & power Input Under Frequency Protection (Factory Knee Point Setting) Voltage 170 – 265 Vac, 1 phase 2 wire 50 Hz system presets knee point at 45 Hz Frequency 50 / 60 Hz selectable 60 Hz system presets knee point at 55 HzOutput (at 220 Vac input) EnvironmentVoltage EA45A220HL(Half-wave) Max.90 Vdc Operation Temperature -40 - +60 ˚C EA45A220FL(Full-wave) Max.180 Vdc Storage Temperature -40 - +85 ˚C Current Continuous 45A Relative Humidity Max. 95% Intermittent 60A for 10 sec. Vibration 3 Gs @ 100 - 2K Hz Resistance EA45A220HL Min. 1.4 ohmsEA45A220FL Min. 2.7 ohms Cooling conditionForced with 120.0 (L) x 120.0 (W) x 38.0 (H) mm fan Voltage Regulation< +/- 1% ( with 4% engine governing ) Dimensions330.0 (L) x 189.0 (W) x 180.0 (H) mm Build Up VoltageResidual voltage at AVR terminal > 5 Vac @ 25 Hz WeightEA45A220HL 4.5 kgs +/- 2% External Volts Adjustment EA45A220FL 5.2 kgs +/- 2% +/- 6%SECTION 2 : ADJUSTMENTPOWER LAMPLights up when AVR is powered.Generator output voltage adjustment.STAB Stability AdjustmentCorrect stability conducted while the without load. First adjust this anti-clockwise until the unstable, and then slightly (about 1/5 turn). When the reaches the critical point stabilization, where the circuit will activate and the voltageAdjustmentOutline DrawingFigure 1Figure 5Figure 3Figure 6 Manual Field FlashSECTION 3 : WIRING CONNECTIONTS RSECTION 4 : FREQUENCY SELECTION AND KNEE POINT ADJUSTMENT4.1 Frequency SelectionDetach the controller from enclosure(refer to Figure 4) and select the system frequency on the back of the controller(refer to Figure 5).4.2 Knee Point Adjustment4.2.1 Turn the U/F POT fully clockwise.4.2.2 Adjust VOLT POT to nominal level and speeddown the engine to knee point.4.2.3 Turn the U/F POT counter-clockwise until thevoltage starts to decrease (U/F lamp illuminates), re-adjust engine speed to rated speed.SECTION 5 : FIELD FLASHINGWhen the regulator is installed correctly but the generator is failed to generate power. Besides carbon brushes were worn out, here are two possible causes below.5.1 The polarity of field is inverseSolution ：Exchange the connection of F+ and F-.5.2 The residual voltage is less than 5 Vac,Solution 1：5.2.1 Shut down generator, disconnect the wiringbetween AVR and generator then flash the field. Flashing duration = 3 seconds. (See wiring in Figure 6) Resistor 3 – 5 ohms for full wave AVR Resistor 5 – 10 ohms for half wave AVR Warning !! Over field flashing may damagethe field winding of generator.5.2.2 Restart generator and measure the residualvoltage by AC Voltmeter, if it is still less than 5 Vac, repeat the previous process, after several times, the residual voltage still cannot be built, Kutai EB500 is strongly recommended, see Figure 6.F+TSRR e dG r a yW h i t eB l u eP i n kP u r p l B l a c kOpen : 50Hz EXT. VR 1K OhmFigure 4Solution 2 : Install Kutai automatic flash module EB500SECTION 6 : TROUBLE SHOOTING※Appearance and specifications of products are subject to change for improvement without prior notice.Figure 7。
发电机自动电压调节器使用手册_8666
EA42-7發電机自動電壓調節器使用手冊适用于自激式无刷式发电机 与Basler AEC42-7*相容( *本产品并非Basler 原厂产品，但能与其兼容 )总 公 司/高雄市前镇区千富街201巷3号Tel : 07-8121771 Fax : 07-8121775URL : ______________________________________________________________________________________ 2EA42-71. 技術參數检测输入 电压 200 ~ 252 V AC ±10% 单相 温差稳定度 每℃变化，电压漂移0.05%频率 50/60 Hz 以跨接线设定 外部电压调节 用1K Ohms 1 Watt 电位器时为±10% 电源输入 电压 220 ~ 260 V AC 单相二线 电压调节范围 180 ~ 277 V AC频率 50/60 Hz EMI 抑制 内建电磁干扰滤波器 输 出 电压 最大42 VDC消耗功率 最大20 Watt电流 连续7A ，非连续为10秒内15A 低频保护 60 Hz 系统拐点值为 55 Hz*电阻 最小6 Ohm 最大105 Ohm 50 Hz 系统拐点值为 45 Hz* 调压精度 < ±1% (在发动机变动< 4%时)(*拐点值为出厂默认值)电压建立 在A VR 输入端子需剩磁电压5 V AC 以上 过励磁自动关闭 积分压降 负载 5 Ohm励磁电压超过52 ± 2 VDC 经延迟时间后自动关闭最高灵敏度 1 V AC 对应2%压降 尺 寸 140mm L * 125mm W * 79.4mm H 最大输入 5 V AC重 量680公克 ± 2%图一 低频保护特性曲线图二 动作特性曲线低频保护低频保护特性曲线 (如图一) 1. 当发电机频率下降至拐点值时，额定电压亦随之下降，以避免过大励磁电流损坏稳压器或励磁机. 2. 出厂低频拐点值:选择50HZ 时为45HZ (端子50 ~ 50跨接) 选择60HZ 时为55HZ (端子50 ~ 50不跨接)过励磁保护过励磁保护－－延迟时间 (如图二)当励磁电压超过52 ± 2VDC 时稳压器会经一(图二、动作特性曲线) 时间延迟后切断磁场输出.当励磁电压超过95 ± 5VDC 时(或更高)稳压器将会瞬间切断磁场输出.注：稳压器做并联使用时，端子D 、N 跨接可使过励磁保护失效.______________________________________________________________________________________ EA42-732. 接線2.1 励磁场接线“ +、− ”(1) 将稳压器上注“ + ”之引线连接于励磁机磁场“ + ”，将注“ − ”引线连接至磁场“ − ”. (如图五)注：励磁机磁场直流电阻为6 ~ 105奥姆. (2) 如果励磁场电阻小于6Ω且在发电机全载时，励磁场连续电流小于7A 时可串接一适当瓦数(W)的电阻，使励磁场总电阻为6 ~ 100Ω. 2.2 电源输入“ 3、4 ”稳压器上标示“ 3 ”、“ 4 ”引线接至发电机组内的辅助绕组或发电机绕组，电压输入范围171 ~ 264VAC. (如图五) 2.3 检测输入“ U 、X 、Y 、V ”(如图五) 依引线U 、X 、Y 、V 不同的接线方式可组合成不同的输入电压，其范围为220 / 380 / 440 / 480VAC. 2.4 保险丝安装建议使用一较高遮断容量之保险加装于(如图五) 电源3、4输入在线，保险丝容量须依实际满载励磁场电流的120%. 注意!! 保险丝加装位置须能有效切断励磁场回路,且勿与励磁场串接.2.5 外接电压调节器“ P 、Q ”(1) 稳压器内部提供一发电机电压粗调设定旋钮( VOLT) ，顺时针方向增加. (2) 出厂默认P 、Q 接口短路，如须外接电压调节时可将P 、Q 接口开路、在两端并一电位器( 1K Ω 1Watt )，可调范约为粗调 ± 10% (如图四). 2.6 低频保护－频率选择“ 50 ~ 50 ”(1) 50HZ 使用时出厂拐点值为45HZ ，须将接口50、50短路(跨接). (2) 60HZ 使用时出厂拐点值为55HZ ，须将接口50、50开路(不跨接). 2.7 无功调差补偿输入“ A 、B ”发电机做并联使用时必须有一电流互感器(C.T)做为无功调差补偿，而此C.T 之二次侧k 、l 端须并网一可变电阻后连接到稳压器A 、B 接口，当发电机全负载时C.T 二次所产生的电流在可变电阻上电压降不可大于5VAC.C.T 为N ：1A 时可变电阻可用0 ~ 5Ω 10瓦(W). C.T 为N ：5A 时可变电阻可用0 ~ 1Ω 50瓦(W). 注：稳压器不做并联使用时A 、B 两接口可跨接或保持开路.外型尺寸 (如图三)稳压器可装设于发电机组任何适当位置，其外型与固定孔径。

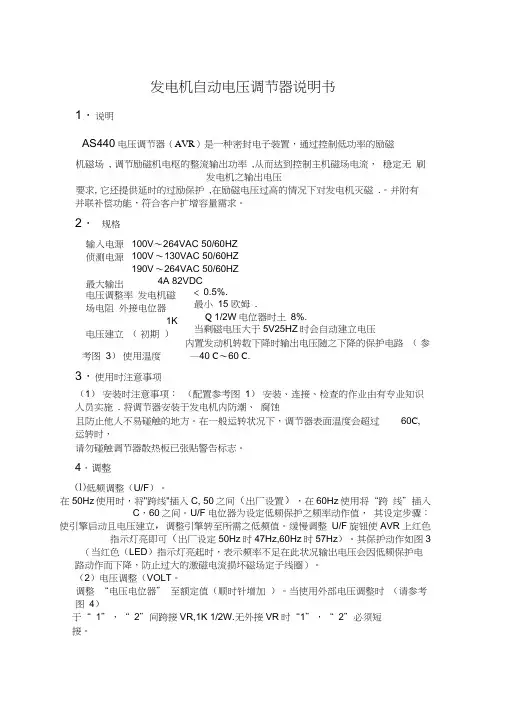

发电机自动电压调节器说明书AVR
发电机自动电压调节器说明书1．说明AS440电压调节器（AVR ）是一种密封电子装置，通过控制低功率的励磁机磁场 , 调节励磁机电枢的整流输出功率 ,从而达到控制主机磁场电流， 稳定无 刷发电机之输出电压要求, 它还提供延时的过励保护 ,在励磁电压过高的情况下对发电机灭磁 .。
并附有并联补偿功能，符合客户扩增容量需求。
2． 规格100V 〜264VAC 50/60HZ100V 〜130VAC 50/60HZ190V 〜264VAC 50/60HZ4A 82VDC < 0.5%. 最小 15 欧姆 . Q 1/2W 电位器时土 8%. 当剩磁电压大于5V25HZ 时会自动建立电压 内置发动机转数下降时输出电压随之下降的保护电路 （ 参考图 3） 使用温度 —40 C 〜60 C.3．使用时注意事项（1） 安装时注意事项： （配置参考图 1） 安装、连接、检查的作业由有专业知识人员实施 . 将调节器安装于发电机内防潮、 腐蚀且防止他人不易碰触的地方。
在一般运转状况下，调节器表面温度会超过 60C, 运转时，请勿碰触调节器散热板已张贴警告标志。
4．调整⑴低频调整（U/F ）。
在50Hz 使用时，将"跨线"插入C, 50之间（出厂设置），在60Hz 使用将“跨 线”插入C ，60之间。
U/F 电位器为设定低频保护之频率动作值， 其设定步骤：使引擎启动且电压建立，调整引擎转至所需之低频值。
缓慢调整 U/F 旋钮使AVR 上红色指示灯亮即可（出厂设定50Hz 时47Hz,60Hz 时57Hz ）。
其保护动作如图3（当红色（LED ）指示灯亮起时，表示频率不足在此状况输出电压会因低频保护电路动作而下降，防止过大的激磁电流损坏磁场定子线圈）。
（2）电压调整（VOLT 。
调整 “电压电位器” 至额定值（顺时针增加 ）。
当使用外部电压调整时 （请参考 图 4）于“ 1”，“ 2”间跨接VR,1K 1/2W.无外接VR 时“1”，“ 2”必须短接。

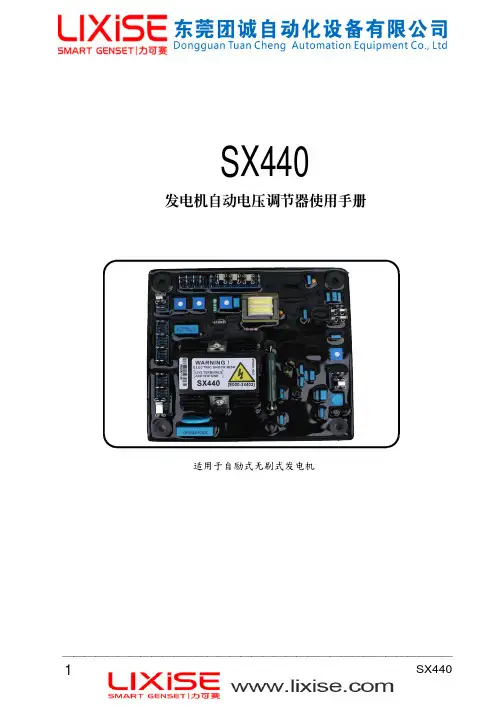

SX440发电机自动电压调节器中文使用说明书
SX440發電机自動電壓調節器使用手冊1. 技術參數检测与检测与电源电源电源输入输入 电压 190 ~ 264 V AC 单相二线 电压建立 在A VR 输入端子需剩磁电压5 V AC 以上频率 50/60 Hz 以跨接铜片设定 消耗功率 最大12 Watt输 出 电压 207 V AC 输入时 最大90 VDC 低频保护 出厂预设：95% Hz 电流 连续4A ，非连续为10秒内10A 斜率：下降至30 Hz 时为170%电阻 最小15 Ohm电压修正 最大输入：±5 VDC调压精度 < ±1% (发动机转速变动在4%内) (模拟输入) 灵敏度：每1VDC 可调节5%发电机电压 温差稳定度 每℃变化，电压漂移0.05%输入电阻：1K Ohm 外部电压调节 用1K Ohms 1 Watt 电位器时为±8% 电流补偿 负 载：10 Ohm电压缓慢建立时间 2秒尺 寸 150mm L * 135mm W * 40mm H DROOP 无功调差 最高灵敏度0.07A 对应5%压降(PF=0时) 重 量 418公克 ± 2%最大输入0.33A2. 接線2.1 K1、K2：为磁场开关，不使用时须短路跨接. 2.2 P2、P3：为磁场电源输入端子. 2.3 3、2：为检测电源输入端子.2.4 1、2：为外接VR ，不使用时须短路跨接. 2.5 、 ： 磁场+端、 磁场−端. 2.6 S1、S2：DROOP CT 输入端.2.7 A1、A2：V AR / PF 控制输入(V / TRIM). 2.8 AB 、C ：90KW 以下 A 、C 跨接，90KW~ 550KW B 、C 跨接，550KW 以上 A 、B 跨接. 2.9 J1 ~ J8：选择跨接线2-3、4-5、6-7. (如图二) 2.10 建议使用一较高遮断容量之保险加装于励磁场电源，熔丝容量须依实际满载励磁场电流的120%.注意!! 熔丝熔丝加装位置须能有效切断励磁加装位置须能有效切断励磁场回路场回路，，且勿与励磁场串接.3. 調節3.1 低频调节 (U/F).3.1.1 在50Hz 使用时，将 “跨接线” 插于COM 与50Hz 之间，在60Hz 使用时，将“跨接线” 插于COM 与60Hz 之间. 3.1.2 U/F 旋钮为设定低频保护之频率拐点值，其设定步骤为：(1) 使发动机启动，且电压建立.(2) 调节发动机转速至所须之低频值.(3) 缓慢调节U/F 旋钮，使低频保护红色LED 灯亮起即可 (出厂预设50Hz 时45Hz 、60Hz 时55Hz)。
MAVR自动电压调节器使用说明书(图)
该卡包括过电压和欠电压监控器，它们均带有积分延时输出。当其中一个监控器动作时，安装在主机 架上的监控继电器激励，卡件面板上的发光二极管受激发光（提供“就地”指示），监控继电器和发光二 极管指示器用安装在固定前板上的“复位”按钮复位。欠压监控器有一个回路，其作用使发电机励磁关断 或发电机电流超过机端短路故障电流时该监控器不投入运行。电压监控器动作将使发电机励磁转换到手动 AVR 系统。
主机箱内可附加的功率因数控制卡，利用它可控制发电机的功率因数， 也可用来控制发电机恒无功电流运行。在 B 型或双 AVR 系统中还装有电压监控 卡和励磁监控卡，用它们来起动 AVR 的切换。
装置通过其后面的插头座，接线端子与外部联接，外引线通过电缆接到 系统励磁控制盘的有关端子上。
本装置执行标准号： GB/T7409.3-1997，Q/3201NQ012-2000。 公司地址：中国 南京市中央北路 47 号。
有四个输出继电器；AVR 电源故障输出继电器、励磁限制器输出继电器、监控器输出继电器和旋 转二极管故障输出继电器。 2.1.2.1 触头：励磁限制器输出继电器、监控器输出继电器和旋转二极管故障输出继电器均带有一对转 换触头输出，AVR 电源故障输出继电器带有一对常开触头输出。 2.1.2.2 触头参数：交直流 220V、100W、5A 阻性负载。
-6-
MAVR(B) 自动电压调节器原理.使用维护说明书
代号：0NQ.140.310
2.1.3.6 用于电动机驱动的电压整定电位器自复中心的常开触头，额定参数为直流 250V，150mA。
2.1.4 附加输入/输出
2.1.4.1 功率因数控制卡的“遥控”电位器。 2.1.4.2 过励限制器外接温度补偿用热电阻。 2.1.4.3 双 AVR 系统中电动机驱动电压整定电位器。 2.1.4.4 双 AVR 系统中平滑转换单极输入/输出接点。 2.1.4.5 主放大器辅助输入信号。
发电机自动电压调节器使用手册_8560
穩稳定定 電电壓压 低低頻频 壓压降降 調调整节 調调整节 調调节整 調调整节
尺寸与端子、旋钮 图一
发电机 输出电压 百分比% 发电机 输出电压 百分比%
120
100 80
50HZ 60
40 20
60HZ
0
10
20
30
40
50
60
发电机频率 (Hz)
低频动作曲线 图二
120 100 80 60 40 20
6.2.2 在发电机不并网时，避免 CT 二次电流 进入 AVR，导至电压下降.
6.3 连锁补偿
6.3.1 (如图六)，在发电机未并网空载下，必 须将 “并网开关” 闭合，以保持其它并 网中发电机之补偿回路闭合，如果 “并 网开关” 在未并网时分开则会引起发 电机电压提早调节与变动。如果能使用 断路器的辅助接点做为 “并网开关” 是最适合的，当主接点 (ACB) 闭合时 辅助接点分开，当主接点分开时辅助接 点闭合.
4.4 无功调差(DROOP).
4.4.1 在使用(如图四)时，具有负载电流补偿 之功能，当远程电压在负载下会稍降 时，可经由电流互感器 CT 来补偿，当 CT 二次产生 5A，PF0.8 时 DROOP 可 补偿额定电压的 0 ~ 6 %.
4.4.2 此功能可适用于并联运转之发电机电 流补偿 (参阅 6.并联功能).
6
EA15A
5VAC 请重做如 A ~ B. 5.4 如剩磁电压大于 5VAC，但稳压器仍无
法建立电压时，请更换另一稳压器.
警告：过度励磁可能损坏AVR或发电机 励磁线圈.
6. 並網功能
6.1 并网补偿 6.1.1 当发电机做并网使用时，必须有一只电
流互感器(CT) 加在发电机的输出线， 其容量须大于 10VA 且在加负载时能产 生 3 ~ 5A (CT 二次侧). 6.1.2 CT 必须按装在输出三相中的其中一 相，且不可与电压调节器 (AVR) 之检 测电源同相. 6.1.3 (如图六)之接线中，相序为 R.S.T，当 相序为 R.T.S 时，CT 二次之极性必须 反接.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

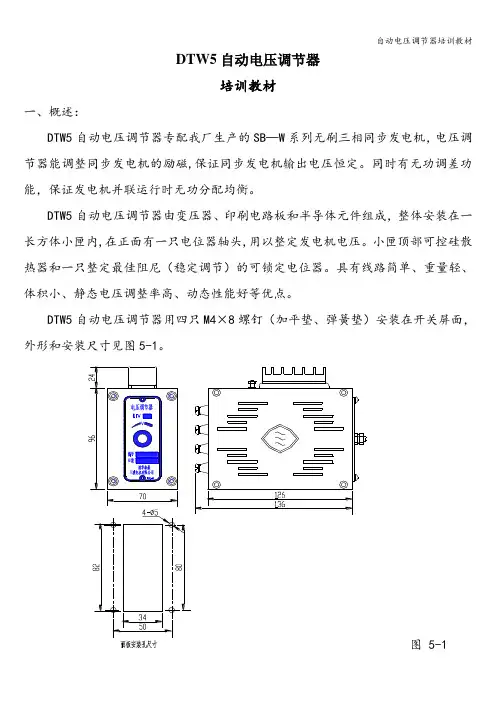

DTW5自动电压调节器
培训教材
一、概述：
DTW5自动电压调节器专配我厂生产的SB-W系列无刷三相同步发电机，电压调节器能调整同步发电机的励磁，保证同步发电机输出电压恒定。
同时有无功调差功能，保证发电机并联运行时无功分配均衡。
DTW5自动电压调节器由变压器、印刷电路板和半导体元件组成，整体安装在一长方体小匣内，在正面有一只电位器轴头，用以整定发电机电压。
小匣顶部
二、主要技术数据
1、技术数据
1.1输入信号电压：三相/400V，50HZ或60HZ。
1.2额定功率因数：0.8或0.9（滞后）
1.3空载电压整定范围为额定电压的95%~105%
1.4额定运行时，冷热态电压偏差不大于1%
1.5稳态电压调整率：小于±1%；
1.6瞬态电压调整率：+20% 恢复时间小于1s
-15% 恢复时间小于1s
1.7并联运行无功分配比例差：小于±10%
1.8励磁输出电流：≤4A（有效值）
2 、使用环境
2.1海拔不超过5500m
2.2环境温度-45℃~55℃
2.3空气相对湿度不大于95%（25℃）
2.4有霉菌、盐雾
三、工作原理
电压调节器主要任务是使发电机输出电压恒定，在发电机并联运行时能均衡无功分配，同时电压调节器还兼有自励能力。
电压调节器系统框图如图3-1。
经负载扰动的发电机电压经测量反馈通道的传递，成为反馈信号U fk，U fk与给定信号U g比较，得到一个差值信号U0，U0=U g-U fk，U0经过前向通道放大，并移相触发晶闸管的脉冲，使晶闸管工作并调节励磁电流，从而使发电机电压U G恒定。
接入并联运行的调差环节，调节过程如下：
sinφ
DTW5电系原理图见图3-2，虚线框内为电压调节器部分，虚线框外由控制屏配置。
电压调节器由以下几部分组成：
（1）电压测量及调压电路，元件组成如图3-3所示；
整流。
为使整流后的直流信号更平滑，电路中增加了R2、C1滤波。
R3、RP1、R4、R5、DW1组成测量比较桥，通过调节RP1电位器的阻值改变a 点、b点之间的电压值，此电压值加至PID放大环节。
α随放大单元输出信号的大小而改变，达到自动调压的目的。
由于改变RC（R13、C5）的充电时间，使单晶管BT输出的脉冲产生移相，并触发可控硅VC，发电机励磁电流得到调节，使发电机电压保持恒定。
（4）可控硅主回路，如图3-6。
（5）附加线路。
附加线路包括并联运行调差线路，同步线路及调节器电源线路。
A、并联运行调差线路由外部的电流互感器TA、变阻器RP构成。
B、同步线路
同步即单晶管输出脉冲与可控硅正向电压在时间上同步。
DTW5电压调节器单晶管的同步信号通过D15从可控硅的阳极直接取得。
C、电源线路
调节器工作电源由变压器B、整流桥QL2、电阻R18、稳压管DW2、DW3组成，给单晶管、放大单元提供电源。
DW2、DW3串联，形成两级稳压，是为了增大移相角度。
四、使用
RP1为发电机整定电位器。
RP1能使发电机空载电压在±5%、额定电压的范围内调节并整定。
RP1位置在调节器正面。
RP2为最佳阻尼（即稳定度）整定电位器，调节并整定RP2能抑制发电机电压振荡，并能得到最佳瞬态指标。
如用户调节RP2时，应从振荡调到刚不振荡（看电压表），再略稍调过头一点，以保持一定的稳定余量，如调过头太多，虽稳定，但反应时间会加长，RP2位置在顶部。
RP2一旦整定好，以后不必再进行调整。
对于只需单机运行（即不要并联运行）的用户，采用DTW5型电压调节器，须用导线短接7、8端子/
对有并联运行要求的发电机，采用DTW5型调节器，其端子出线（7、8）与开关屏的电流互感器H和调差电位器RP相连，电流互感器按下列原则选，其电流比与开关屏电流互感器电流比一致，当发电机为额定电流时，互感器二次电流约为2.5~3.5A，可采用5V A的互感器。
互感器的二次电流和方向应满足下述调节要求：当发电机单机在额定负载（COSφ=0.8滞后）时，使W4电阻值从0调到最大，发电机电压能从400V下降到380V以下。
（如果发电机电压反而从400V上升到420V以上，请对换互感器二次端子的两跟接线）。
必须强调，互感器必须接在V相。
电压调节器端子（1、2、3）必须与发电机端子（U、V、W）相对应。
否则并联调差将引起混乱，机组并联运行详细说明。
及RP的整定方法，请参照电机或开关屏有关使用说明书。
五、故障判断及检修
当调节器出现故障后，应首先检查元件有无损坏的现象和痕迹，确认损坏的应更换。
调节器如需通电检查，发电机可用他励或用一台确认正常的调节器进行发电。
被检查的调节器只与发电机的U、V、W三根引线相接，然后用示波器和万用表进行检查。
调节器在试运行和使用中常见故障有三种：1、不建压；2、电压失控；3、电压不稳定。
对于第一次或新更换的调节器，如出现上述三类故障，可检查是否由下列原因引起
1）连接到调节器端子上的引线是否正确，有无松动、脱落、断开等现象；
2）发电机上的旋转整流器是否损坏；
3）发电机的剩磁电压是否太低。
在使用中出现故障的调节器，故障原因及检修可参考下表。
