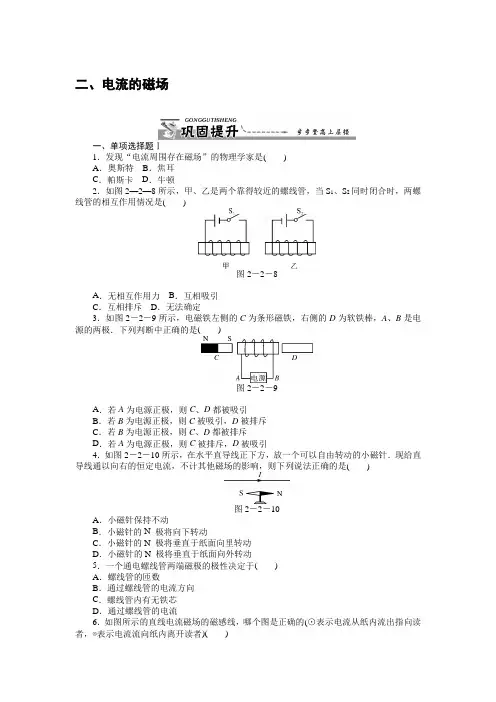

物理选修1-1人教新课标2.2电流的磁场同步练习汇总
二、电流的磁场一、单项选择题Ⅰ1．发现“电流周围存在磁场”的物理学家是()A．奥斯特B．焦耳C．帕斯卡D．牛顿2．如图2—2—8所示，甲、乙是两个靠得较近的螺线管，当S1、S2同时闭合时，两螺线管的相互作用情况是()图2－2－8A．无相互作用力B．互相吸引C．互相排斥D．无法确定3．如图2－2－9所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极．下列判断中正确的是()图2－2－9A．若A为电源正极，则C、D都被吸引B．若B为电源正极，则C被吸引，D被排斥C．若B为电源正极，则C、D都被排斥D．若A为电源正极，则C被排斥，D被吸引4．如图2－2－10所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向右的恒定电流，不计其他磁场的影响，则下列说法正确的是()图2－2－10A．小磁针保持不动B．小磁针的N 极将向下转动C．小磁针的N 极将垂直于纸面向里转动D．小磁针的N 极将垂直于纸面向外转动5．一个通电螺线管两端磁极的极性决定于()A．螺线管的匝数B．通过螺线管的电流方向C．螺线管内有无铁芯D．通过螺线管的电流6．如图所示的直线电流磁场的磁感线，哪个图是正确的(⊙表示电流从纸内流出指向读者，⊗表示电流流向纸内离开读者)()a端向b端滑动过程中，会出现的现象是()图2－2－11A．电流表示数变小，弹簧长度变短B．电流表示数变大，弹簧长度变短C．电流表示数变大，弹簧长度变长D．电流表示数变小，弹簧长度变长8．如图2—2—12所示，有一束电子流沿X轴正方向高速运动，电子流在Z轴上的P 点处所产生的磁场沿()A．Y轴正方向B．Y轴负方向C．Z轴正方向D．Z轴负方向图2－2－12 图2－2－139．小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图2－2－13所示，则下列判断正确的是()A．电源的右端为正极B．通电螺线管的左端为S极C．小磁针一直保持静止D．小磁针N极向右转动10．如图2—2—14所示，带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是()图2－2－14A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右11．如图2－2－15所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电．请你想一想会发生的现象是()图2－2－15A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至A端指向地磁的南极D．通电螺线管转动，直至B端指向地磁的南极12．下列关于安培定则的应用中，正确的是()A．对直线电流：左手握住导线，伸直的大拇指指向电流方向，弯曲的四指所指的方向就是磁感线的环绕方向B．对环形电流：右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形电流的磁感线的方向C．通电螺线管：右手握住螺线管，弯曲的四指所指的方向跟电流的方向一致，大拇指指向螺线管的S极D．条形磁铁、蹄形磁铁的磁感线的方向也可用安培定则13．如图为四位同学判断通电螺线管极性时的做法，正确的是()14．如图2－2－16所示，在一个平面内有2根彼此绝缘的通电导线，其电流强度的大小相同，方向如图．a、b、c、d是在空间4点，在这4点中，磁感应强度方向向里，且强度最大的点是()图2－2－16A．a B．b C．c D．d二、单项选择题Ⅱ15．正在通电的条形电磁铁的铁心突然断成两截，则两截铁心将()A．互相吸引B．互相排斥C．不发生相互作用D．无法判断16．如图2－2－17所示，a、b、c三枚小磁针分别放在通电螺线管的正上方、管内和右侧．当这些小磁针静止时，小磁针N极的指向是()图2－2－17A．a、b、c均向左B．a、b、c均向右C．a向左，b向右，c向右D．a向右，b向左，c向右17．一条竖直放置的长直导线，通有由下向上的电流，在它正东方某处的磁场方向为()A．向东B．向西C．向南D．向北图2－2－1818．如图2－2－18所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是()A．全向里B．全向外C．a向里，b、c向外D．a、c、向外，b向里三、多项选择题19．对于通有稳恒电流的长而直的螺线管，下面说法中正确的是()A．通电螺线管内部的磁场是匀强磁场B．通电螺线管内部和外部的磁感线的分布都是从N极指向S极C．通电螺线管磁感线的分布类似于条形永久磁铁的磁感线分布D．放在通电螺线管外部的小磁针静止时，N极指向通电螺线管的N极20．通电螺线管上方放一个小磁针，小磁针静止时的方向如图2－2－19所示，下列说法错误的是()图2－2－19A．通电螺线管c端为N极，电源a端为正极B．通电螺线管c端为N极，电源a端为负极C．通电螺线管d端为N极，电源b端为正极D．通电螺线管d端为N极，电源b端为负极。
人教版高中物理选修1-1第二章第二节电流的磁场同步训练.docx
高中物理学习材料桑水制作人教版物理选修11第二章第二节电流的磁场同步训练一．选择题1．有a、b、c、d四个小磁针，分别放置在通电螺线管的附近和内部，如图所示．其中哪一个小磁针的指向是正确的（）A．a B．b C．c D．d2．如图所示，把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个实验现象的物理学家是（）A．奥斯特 B．爱因斯坦 C．伽利略 D．牛顿3．如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直，“×”表示导线中电流的方向垂直于纸面向里．电键闭合后，A 受到通电螺线管磁场的作用力的方向是（）A．水平向左 B．水平向右 C．竖直向下 D．竖直向上4．下列各图为电流产生磁场的分布图，正确的分布图是（）A．①③ B．②③ C．①④ D．②④5．在下列图中“⊗”表示直线电流方向垂直纸面向里，“⊙”表示直线电流方向垂直纸面向外，则下列图形中能正确描绘直线电流周围的磁感线的是（）A．B．C．D．6．把小磁针放在环形电流中央，通以图示电流，则小磁针N极指向为（）A．水平向左 B．垂直环形电流所在平面向内C．水平向右 D．垂直环形电流所在平面向外7．如图是电磁铁工作原理的示意图，由线圈、电源、开关和滑动变阻器等器材组成，P为滑动变阻器的滑片．闭合S，铁钉被吸附起来．下列分析正确的是（）A．增加线圈匝数，被吸附的铁钉减少B．调换电源正负极，铁钉不能被吸附C．P向a端移动，被吸附的铁钉增多D．P向b端移动，被吸附的铁钉增多8．如图所示，在圆环状导体圆心处，放一个可以自由转动的小磁针．现给导体通以顺时针方向的恒定电流，不计其他磁场的影响，则（）A．小磁针保持不动B．小磁针的N极将向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动9．下列四幅图中，小磁针静止时，其指向正确的是（）A．B．C．D．10．如图所示，无限长导线，均通以恒定电流I．直线部分和坐标轴接近重合，弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧，已知直线部分在原点O处不形成磁场，则图乙中O处磁感应强度和图甲中O处磁感应强度相同的是（）A．B．C．D．11．如图所示，五根平行的长直导体棒分别过竖直平面内的正方形的四个顶点和中心，并和该正方形平面垂直，各导体棒中均通有大小相等的电流，方向如图所示，则中心处的导体棒受到其余四根导体棒的磁场力的合力方向是（）A．竖直向上 B．竖直向下 C．水平向左 D．水平向右12．在同一平面有四根彼此绝缘的通电直导线，如图所示，四导线中的电流大小关系为i1＜i2＜i3=i4，要使O点磁场增强．则应切断哪一导线中的电源（）A．切断i1B．切断i2 C．切断i3 D．切断i413．如图所示，三根通电长直导线P、Q、R互相平行，通过正三角形的三个顶点，三根直导线均通入大小相等、方向垂直纸面向里的电流，则R受到的磁场力的方向是（）A．垂直R，指向y轴负方向 B．垂直R，指向y轴正方向C．垂直R，指向x轴正方向 D．垂直R，指向x轴负方向14．如图直导线AB、螺旋管C、电磁铁D三者相距较远，它们产生的磁场互不影响．当开关S闭合稳定后，则图中小磁针的N极（黑色的一端）指向正确的是（）A．a B．e C．c D．d15．如图所示，一根长导线弯曲成“п”，通以直流电I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内．在电流I增大的过程中，绳可承受足够大拉力，下列叙述不正确的是（）A．金属环中无感应电流产生B．金属环中有逆时针方向的感应电流C．悬挂金属环C的竖直线中拉力变大D．金属环C仍能保持静止状态二．填空题16．丹麦的物理学家发现了电流的磁效应．用安培定则判定直线电流的磁感线方握住直导线（选填“左手”、“右手”），使伸直的大拇指指向方向（选填“电流”、“磁感线”、“运动”）．17．如图所示，有一竖直放置的直导线，通有向上的电流I，则电流在P点产生的磁场方向垂直纸面向．若一带正电的粒子，某时刻通过P电时速度方向竖直向上，则此时该粒子所受的洛伦兹力的方向水平向．18．四根直导线围成一个正方形，各自通以大小相等的电流，方向如图．已知正方形中心O 点的磁感应强度大小为B，若将I1电流反向（大小不变），则O点的磁感应强度大小变为，要使O点磁感应强度变为零，I1电流反向后大小应变为原来的倍．19．如图所示，放在通电螺线管内部中央处的小磁针，静止时N极指向螺线管右端，则电源的C端为极，螺线管的a端为极．20．如图所示为两根互相平行的通电导线a、b的横截面图，a、b的电流方向已在图中标出．那么导线a中的电流产生的磁场的磁感线环绕方向为（填“顺时针”或“逆时针”），导线b所受的磁场力方向为（填“向左”或“向右”）．三．计算题21．半径为r，电流为I1的通电圆环圆心a处的磁感应强度为B，在圆环下方距圆心a为L 的地方水平放置一根电流为I2的无限长直导线MN时，圆环圆心a处的磁感应强度变为零，设圆环平面与长直导线在同一竖直平面内如图所示，求：（1）根据对称性，直导线电流I2在导线正下方L处的b点产生的磁感应强度大小是多少？方向如何？（2）如果把圆环平移到b点，使圆环的圆心与b点重合，则圆环电流与直线电流在b点产生的合磁场的磁感应强度大小是多少？方向如何？22．如图所示，在磁感应强度为0．2T的匀强磁场中，有一长为0．5m、电阻为1．0Ω的导体AB在金属框架上以10m/s的速度向右滑动，R1=R2=2．0Ω，其他电阻不计，求流过R1的电流I1．23．在实验“用DIS研究通电螺线管的磁感应强度”中，我们得到了磁感应强度B与磁传感器插入线圈的长度d的关系，请你在图中画出实验结果图线的大致形状．24．如图分别表示两通电直导线产生的磁场的磁感线的分布情况，图中圆心处的小圆圈表示通电直导线的截面．在图中标出直线电流方向，垂直纸面向里用“×”表示，垂直纸面向外用“•”表示．25．如图所示各图中，已知通电导线（或线圈）受磁场力作用而运动的方向，请在图中标出通电导线（或线圈）中的电流方向．参考答案: 1． D2． A3． C4． C5． D6． B7． C8． C9． A10． A11． C12． D13． A 14． D 15． A16．奥斯特，磁感线 17．里，左 18．2B，3 19．负，S 20．顺时针，向右21．（1）直导线电流I 2在导线正下方L 处的b 点产生的磁感应强度大小是B ，方向垂直纸面向外；（2）如果把圆环平移到b 点，使圆环的圆心与b 点重合，则圆环电流与直线电流在b 点产生的合磁场的磁感应强度大小是2B ，方向垂直纸面向外 22．流过R 1的电流为0．25A 23．24．左图标“•”，右图标“×” 25．。
人教版高中物理选修1-1练习：2.2电流的磁场 Word版含答案
第二节电流的磁场练习1．(多选)如图所示，能自由转动的小磁针水平放置在桌面上．当有一束带电粒子在小磁针上方水平飞过时，所能观察到的现象是( )A．小磁针不动B．若是正电荷飞过，小磁针会发生偏转C．若是负电荷飞过，小磁针会发生偏转D．若是一根通电导线，小磁针会发生偏转解析：本题考查电流磁场与运动电荷磁场的关系，电流是由运动电荷产生的，当电荷在小磁针上方运动时也会形成电流，从而也会形成磁场，这两种磁场是等效的，均会使小磁针发生转动，故B、C、D三项正确．答案：2．(多选)如下图所示，处在竖直平面的环形导线圈的正中心有一个磁针a，在圆环外侧有一小磁针b，a、b与圆环都处于同一竖直面内，当导线中通以图示方向的恒定电流时(不考虑地磁场影响和两小磁针间的作用)，则()A．小磁针a的N极向纸里转动B．小磁针a的N极向纸外转动C．小磁针b的N极向纸里转动D．小磁针b的N极向纸外转动解析：根据安培定则，环形电流在中心处产生的磁场方向垂直于纸面向里，在外侧的磁场方向垂直于纸面向外，所以小磁针a的N极向纸里转动，小磁针b的N极向纸外转动．答案：3．(单选)铁芯上有两个线圈，把它们和一节干电池连接起来，已知线圈的电阻比电池的内阻大得多．如下列所示的图中，哪一种接法铁芯的磁性最强()解析：两个线圈产生的磁场方向相同时，铁芯的磁性最强，由安培定则判断可知，D选项正确．答案：D4．(单选)19世纪20年代，以数学家赛贝克为代表的科学家已认识到温度差会引起电流，安培考虑到地球自转造成了被太阳照射后正面与背面的温度差，从而提出如下假设：地球磁场是绕地球的环形电流引起的，该假设中电流的方向是()A．与地球自转方向相反B．与地球自转方向相同C．由南向北沿子午线方向D．由赤道向两极沿子午线方向解析：本题考查电流产生地磁场的问题；地磁场的南北极与地理南北极相反，由安培定则知电流方向自东向西与自转方向相反．答案：A5．(单选)如右图所示，弹簧下挂一条形磁铁，给螺线管通电后，下列说法中正确的是() A．若将a接电源正极，b接电源负极时，弹簧测力计的示数减小B．若将a接电源正极，b接电源负极时，弹簧测力计的示数增大C．若将b接电源正极，a接电源负极时，弹簧测力计的示数增大D．若将b接电源正极，a接电源负极时，弹簧测力计的示数减小解析：若a接电源正极b接电源负极则螺线管中的电流沿逆时针方向，由安培定则知拇指指向上方即螺线管内部磁感线的方向向上，可等效为上端为N极的条形磁铁，故弹簧测力计示数减小；若b接电源正极，a接电源负极则正好相反．答案：6．(单选)通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向正确的是(涂黑的一端为N极)()A．a B．b C．c D．d解析：由安培定则一可判断答案为B.答案：B7．(单选)如图所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向左的恒定电流，不计其他磁场的影响，则下列说法正确的是()A．小磁针保持不动B．小磁针的N极向下转动C．小磁针的N极将垂直于纸面向外转动D．小磁针的N极将垂直于纸面向里转动解析：根据右手螺旋定则，水平通电直导线下方的磁场垂直纸面向外，磁场方向与小磁针N 极的受力方向相同，因此小磁针的N极将垂直于纸面向外转动，C选项正确．答案：C8．(单选)某同学做奥斯特实验时，把小磁针放在水平的通电直导线的下方，当通电后发现小磁针不动，稍微用手拨动一下小磁针，小磁针转动180°后静止不动，由此可知，通电直导线产生的磁场方向是()A．自东向西B．自南向北C．自西向东D．自北向南解析：通电前小磁针指南北，通电后小磁针不动，说明通电直导线产生的磁场还在南北方向．稍微用手拨动一下小磁针，小磁针转动180°后静止不动，说明通电直导线产生的磁场与地磁场方向相反．故D正确．答案：D►能力提升9．(单选)如右图所示，有一束电子流沿X轴正方向高速运动，电子流在Z轴上的P点处所产生的磁场沿()A．Y轴正方向B．Y轴负方向C．Z轴正方向D．Z轴负方向解析：本题考查直线电流的磁场方向．因是电子沿X轴正向运动，故电流向X轴的负方向，由安培定则拇指指向X负方向，弯曲四指所指方向为磁场方向，所以磁场指向Y轴正方向．答案：A10．(单选)下图所示为一种利用电磁原理制作的充气泵的结构示意图．其工作原理类似打点计时器．当电流从电磁铁的接线柱a流入，吸引小磁铁向下运动，以下选项中正确的是()A．电磁铁的上端为N极，小磁铁的下端为N极B．电磁铁的上端为S极，小磁铁的下端为S极C．电磁铁的上端为N极，小磁铁的下端为S极D．电磁铁的上端为S极，小磁铁的下端为N极解析：当电流从a端流向电磁铁时，据安培定则可知，电磁铁的上端为N极，此时能吸引小磁铁向下运动，故说明小磁铁的下端为S极．答案：C。
人教版高二物理选修1-1 第2章 磁场 同步练习(带解析)
2020--2021人教物理选修1--1第2章磁场练习含答案人教选修1—1第二章磁场1、在地球赤道上放置一个小磁针，静止时小磁针N极指向()A．地理南极B．地理北极C．东方D．西方2、1820年，奥斯特发现，把一根导线平行地放在磁针的上方(如图所示)，给导线通电时，磁针发生了偏转，就好像磁针受到磁铁的作用一样．这说明不仅磁铁能产生磁场，电流也能产生磁场，这个现象称为电流的磁效应．以下哪种情况比较正确地反映了奥斯特实验？()电流能使磁针偏转A．电流流向由南向北时，其下方的小磁针N极偏向东边B．电流流向由东向西时，其下方的小磁针N极偏向北边C．电流流向由南向北时，其下方的小磁针N极偏向西边D．电流流向由西向东时，其下方的小磁针N极偏向北边3、如图所示，用两根相同的细绳水平悬挂一段均匀载流直导线MN，电流I方向从M到N，绳子的拉力均为F.为使F＝0，可能达到要求的方法是()A．加水平向右的磁场B．加水平向左的磁场C．加垂直纸面向里的磁场D．加垂直纸面向外的磁场4、一个长螺线管中通有交变电流，把一个带电粒子沿管轴线射入管中，不计重力，粒子将在管中()A．做圆周运动B．沿轴线来回运动C．做匀加速直线运动D．做匀速直线运动5、如图所示，ab、cd为铁棒，当开关S闭合后，ab、cd就被磁化，磁化后的极性为()A．a端为N极，d端为N极B．a端为S极，d端为S极C．b端为S极，d端为S极D．b端为N极，d端为N极*6、如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是()A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁*7、(双选)下列说法正确的是()A．若某电荷在某处不受到电场力作用，则该处电场强度为零B．若一小段通电导线在某处不受到磁场力作用，则该处磁感应强度一定为零C．电场中某点的电场强度，在数值上等于一个电荷在该点受到的电场力与一个电荷电量的比值D．磁场中某点的磁感应强度，在数值上等于一小段通电导线放在该点时受到的磁场力与该小段导线的长度和电流的乘积的比值*8、下列说法正确的是()A．运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力的作用B．运动电荷在某处不受洛伦兹力的作用，则该处的磁感应强度一定为零C．洛伦兹力既不能改变带电粒子的动能，也不能改变带电粒子的速度D．洛伦兹力对带电粒子不做功*9、银行、医院、公交公司等机构发行的磁卡，都是利用磁性材料记录信息的．关于磁卡的使用和保存，下列做法不合适的是()A．用软纸轻擦磁卡B．用磁卡拍打桌面C．使磁卡远离热源D．使磁卡远离磁体*10、(双选)如图所示，一束带电粒子沿着水平方向平行地飞过磁针的上方时，磁针的S极向纸内偏转．这束带电粒子束可能是()A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束*11、电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器．如图为美国试验所采用的电磁轨道，该轨道长7.5 m，宽1.5 m．若发射质量为50 g的炮弹从轨道左端初速度为零开始加速，当回路中的电流恒为20 A时，最大速度可达3 km/s.轨道间所加磁场为匀强磁场，不计空气及摩擦阻力．下列说法正确的是()A．磁场方向为竖直向下B．磁场方向为水平向右C．磁感应强度的大小为103 TD．电磁炮的加速度大小为3×105 m/s212、如图是几种常见磁场的磁感线分布示意图．(1)图(a)中a端是磁铁的________极，b端是磁铁的______极．(2)图(b)是两异名磁极的磁感线分布示意图，______端是S极，________端是N 极．13、如图所示，在倾角为θ的光滑斜面上，垂直纸面水平放置一根长为L，质量为m的通电直导线，电流I方向垂直纸面向里，欲使导线静止于斜面上，则外加磁场的磁感应强度的最小值是多少？方向向哪？14、如图所示，用细线将两个双面刀片悬挂起来，若用条形磁铁的一端去靠近双面刀片，会发生什么现象？将条形磁铁拿开后，又会发生什么现象？说明原因．2020--2021人教物理选修1--1第2章磁场练习含答案人教选修1—1第二章磁场1、在地球赤道上放置一个小磁针，静止时小磁针N极指向()A．地理南极B．地理北极C．东方D．西方【答案】B[地球是一块巨大的磁体，地磁场的南极和北极分别位于地理的北极和南极，在赤道处，地磁场方向由地理南极指向地理北极，小磁针静止时N极指向地理北极．]2、1820年，奥斯特发现，把一根导线平行地放在磁针的上方(如图所示)，给导线通电时，磁针发生了偏转，就好像磁针受到磁铁的作用一样．这说明不仅磁铁能产生磁场，电流也能产生磁场，这个现象称为电流的磁效应．以下哪种情况比较正确地反映了奥斯特实验？()电流能使磁针偏转A．电流流向由南向北时，其下方的小磁针N极偏向东边B．电流流向由东向西时，其下方的小磁针N极偏向北边C．电流流向由南向北时，其下方的小磁针N极偏向西边D．电流流向由西向东时，其下方的小磁针N极偏向北边【答案】C[为使小磁针能产生明显的偏转，实验时应使电流流向沿南北方向，选项B、D错误．当电流流向由南向北时，由安培定则判断其下方的磁场方向由东向西，故小磁针N极指向西边，选项A错误，选项C正确．]3、如图所示，用两根相同的细绳水平悬挂一段均匀载流直导线MN，电流I方向从M到N，绳子的拉力均为F.为使F＝0，可能达到要求的方法是()A．加水平向右的磁场B．加水平向左的磁场C．加垂直纸面向里的磁场D．加垂直纸面向外的磁场【答案】C[由于绳子的拉力为零，所以直导线所受的安培力向上，由左手定则可知，磁场方向垂直纸面向里，故C正确．]4、一个长螺线管中通有交变电流，把一个带电粒子沿管轴线射入管中，不计重力，粒子将在管中()A．做圆周运动B．沿轴线来回运动C．做匀加速直线运动D．做匀速直线运动【答案】D[螺线管内部的磁场方向始终与轴线平行，带电粒子沿着磁感线运动时，不受洛伦兹力作用，所以粒子将在管中做匀速直线运动．故选项D对．] 5、如图所示，ab、cd为铁棒，当开关S闭合后，ab、cd就被磁化，磁化后的极性为()A．a端为N极，d端为N极B．a端为S极，d端为S极C．b端为S极，d端为S极D．b端为N极，d端为N极【答案】B[通电螺线管外部磁感线分布与条形磁铁相似，内部可视为匀强磁场．闭合S后，由安培定则知：螺线管右端为N极，左端为S极．而材料磁化后内部磁场方向与外磁场方向相同，即a端为S极、b端为N极；c端为N极，d端为S极．所以选项B正确．]*6、如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是()A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁【答案】C[S闭合时，螺线管就产生了磁场，且右边是N极，若ab是磁铁，则左边是S极；也可能ab是一块铁．]*7、(双选)下列说法正确的是()A．若某电荷在某处不受到电场力作用，则该处电场强度为零B．若一小段通电导线在某处不受到磁场力作用，则该处磁感应强度一定为零C．电场中某点的电场强度，在数值上等于一个电荷在该点受到的电场力与一个电荷电量的比值D．磁场中某点的磁感应强度，在数值上等于一小段通电导线放在该点时受到的磁场力与该小段导线的长度和电流的乘积的比值【答案】AC[磁场不同于电场，如通电导线与磁场平行，则安培力为零，选项B 错误，选项A正确；由电场强度的定义可知选项C正确；导线与磁场垂直时才有B＝FIL，故选项D错误．]*8、下列说法正确的是()A．运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力的作用B．运动电荷在某处不受洛伦兹力的作用，则该处的磁感应强度一定为零C．洛伦兹力既不能改变带电粒子的动能，也不能改变带电粒子的速度D．洛伦兹力对带电粒子不做功【答案】D[运动电荷在磁感应强度不为零的地方，不一定受到洛伦兹力作用，当B∥v时洛伦兹力为0，选项A、B错；洛伦兹力方向与速度方向始终垂直，因此，洛伦兹力对带电粒子不做功，它只改变粒子速度的方向，不改变速度的大小，选项C错，选项D对．]*9、银行、医院、公交公司等机构发行的磁卡，都是利用磁性材料记录信息的．关于磁卡的使用和保存，下列做法不合适的是()A．用软纸轻擦磁卡B．用磁卡拍打桌面C．使磁卡远离热源D．使磁卡远离磁体【答案】B[磁体在高温或猛烈敲击下，即在剧烈的热运动或机械运动影响下，磁体磁性会消失，所以磁卡在使用和保存时不能用磁卡拍打桌面．]*10、(双选)如图所示，一束带电粒子沿着水平方向平行地飞过磁针的上方时，磁针的S极向纸内偏转．这束带电粒子束可能是()A ．向右飞行的正离子束B ．向左飞行的正离子束C ．向右飞行的负离子束D ．向左飞行的负离子束【答案】BC [S 极向里转，表明小磁针所在处的磁场方向垂直纸面向外，由安培定则知，磁针上方的电流方向水平向左．若是正离子束，其飞行方向是水平向左；若是负离子束，飞行方向是水平向右．]*11、电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器．如图为美国试验所采用的电磁轨道，该轨道长7.5 m ，宽1.5 m ．若发射质量为50 g 的炮弹从轨道左端初速度为零开始加速，当回路中的电流恒为20 A 时，最大速度可达3 km/s.轨道间所加磁场为匀强磁场，不计空气及摩擦阻力．下列说法正确的是( )A ．磁场方向为竖直向下B ．磁场方向为水平向右C ．磁感应强度的大小为103 TD ．电磁炮的加速度大小为3×105 m/s 2【答案】C [由左手定则知磁场方向应竖直向上，A 、B 错误；由v 2＝2ax 得a ＝v 22x ＝6×105 m/s 2，D 错误；又BIL ＝ma ，所以B ＝ma IL＝1.0×103 T ，C 正确．]12、如图是几种常见磁场的磁感线分布示意图．(1)图(a)中a 端是磁铁的________极，b 端是磁铁的______极．(2)图(b)是两异名磁极的磁感线分布示意图，______端是S 极，________端是N 极．[解析] 图(a)是条形磁铁外部磁感线分布示意图，外部磁感线是从磁铁的N 极出来，进入磁铁的S 极，图(b)是两异名磁极磁感线分布示意图，磁感线仍然是从N 极出来，进入磁铁的S 极．[答案] (1)S N (2)c d13、如图所示，在倾角为θ的光滑斜面上，垂直纸面水平放置一根长为L ，质量为m 的通电直导线，电流I 方向垂直纸面向里，欲使导线静止于斜面上，则外加磁场的磁感应强度的最小值是多少？方向向哪？[解析] 当磁场方向垂直斜面向下，则安培力方向沿斜面向上，此时对应的磁感应强度最小．受力分析如图所示．当安培力等于重力沿斜面向下的分力时，导线平衡mgsin θ＝BIL ，B ＝mgsin θIL .[答案] B ＝mgsin θIL ，方向垂直斜面向下14、如图所示，用细线将两个双面刀片悬挂起来，若用条形磁铁的一端去靠近双面刀片，会发生什么现象？将条形磁铁拿开后，又会发生什么现象？说明原因．[答案] 双面刀片是钢制的，当条形磁铁靠近刀片时，刀片因受磁铁的吸引作用，下端靠拢；钢制刀片被磁铁磁化后，磁性不易消失，且刀片下端为同名磁极，同名磁极相排斥，将条形磁铁拿开后，刀片下端远离．。

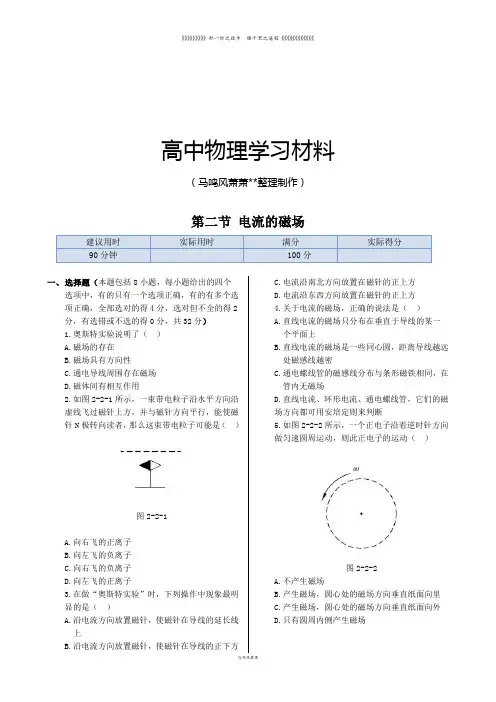

人教版高中物理选修1-1同步练测：第二章第二节电流的磁场
高中物理学习材料（马鸣风萧萧**整理制作）第二节电流的磁场建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括8小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共32分）1.奥斯特实验说明了（）A.磁场的存在B.磁场具有方向性C.通电导线周围存在磁场D.磁体间有相互作用2.如图2-2-1所示，一束带电粒子沿水平方向沿虚线飞过磁针上方，并与磁针方向平行，能使磁针N极转向读者，那么这束带电粒子可能是（）图2-2-1A.向右飞的正离子B.向左飞的负离子C.向右飞的负离子D.向左飞的正离子3.在做“奥斯特实验”时，下列操作中现象最明显的是（）A.沿电流方向放置磁针，使磁针在导线的延长线上B.沿电流方向放置磁针，使磁针在导线的正下方C.电流沿南北方向放置在磁针的正上方D.电流沿东西方向放置在磁针的正上方4.关于电流的磁场，正确的说法是（）A.直线电流的磁场只分布在垂直于导线的某一个平面上B.直线电流的磁场是一些同心圆，距离导线越远处磁感线越密C.通电螺线管的磁感线分布与条形磁铁相同，在管内无磁场D.直线电流、环形电流、通电螺线管，它们的磁场方向都可用安培定则来判断5.如图2-2-2所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动（）图2-2-2A.不产生磁场B.产生磁场，圆心处的磁场方向垂直纸面向里C.产生磁场，圆心处的磁场方向垂直纸面向外D.只有圆周内侧产生磁场图2-2-36.当接通电源后，小磁针A按图2-2-3所示方向运动，则（）A.小磁针B的N极向纸外转B.小磁针B的N极向纸里转C.小磁针B不转动D.因电流未标出，所以无法判断小磁针B如何转动7.根据安培假设的思想，认为磁场是由于运动电荷产生的，这种思想如果对地磁场也适用，而目前在地球上并没有发现相对地球定向移动的电荷，那么由此判断，地球应该（）A.带负电B.带正电C.不带电D.无法确定8.图2-2-4为一种利用电磁原理制作的充气泵的结构示意图.其工作原理类似打点计时器.当电流从电磁铁的接线柱a流入，吸引小磁铁向下运动时，以下选项中正确的是（）图2-2-4A.电磁铁的上端为N极，小磁铁的下端为N极B.电磁铁的上端为S极，小磁铁的下端为S极C.电磁铁的上端为N极，小磁铁的下端为S极D.电磁铁的上端为S极，小磁铁的下端为N极二、填空题（本题共2小题，每小题8分，共16分.请将正确的答案填到横线上）9.如图2-2-5所示，当给圆环中通电时，与其共面且在正下方的小磁针S极转向读者，则圆环中的电流方向是（填“顺时针”或“逆时针”），圆环中小磁针的极转向读者.图2-2-510.如图2-2-6所示为通电螺线管的剖面图，“”和“⊙”分别表示导线中电流垂直纸面流进和流出，图中四个小磁针（涂黑的一端为N极）静止时的指向肯定画错的是.图2-2-6三、计算题（本题共5小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）11.(10分)如图2-2-7所示，a和b是直线电流的磁场，c和d是环形电流的磁场，e和f是螺线管电流的磁场，试在各图中补画出电流方向或磁感线方向.图2-2-712.（10分）在图2-2-8所示的各图中，分别给出了导线中的电流方向或磁场中某处小磁针N极的指向或磁感线方向.请画出对应的磁感线（标上方向）或电流方向.图2-2-813.（10分）如图2-2-9所示，放在通电螺线管内部中间处的小磁针，静止时N极指向右，试判定电源的正、负极.图2-2-914.(10分)在蹄形铁芯上绕有线圈，如图2-2-10所示，根据小磁针的指向，画出线圈的绕线方向.图2-2-10 15. （12分）在两条相互垂直而不接触的导线中，通以大小相等、方向如图2-2-11所示的电流，那么，在导线平面内两电流所产生的磁场在哪些区域内方向是一致的?图2-2-11第二节电流的磁场得分：一、选择题二、填空题9． 10．三、计算题11．12.13.14.15.第二节电流的磁场参考答案一、选择题1.C解析：奥斯特实验说明了电流周围有磁场，即电流的磁效应，初步揭示了电和磁之间的联系.2.CD解析：带电粒子沿水平方向沿虚线飞过磁针上方，并与磁针方向平行，能使磁针N极转向读者.则知电流的磁场在小磁针所在处是垂直于纸面指向读者的.依据安培定则可得，电流的方向水平向左.因此，如果这束带电粒子是正离子，则向左飞行；如果是负离子，则向右飞行.3.C4.D5.C6.A解析：由小磁针A的N极运动方向知，螺线管的左侧为S极，右侧为N极，由右手螺旋定则判知螺线管中的电流方向.再由安培定则可判断出电流在小磁针B处的磁场方向向外，小磁针N极的受力方向与该处的磁场方向一致，故A正确.7.A8.D解析：当电流从a端流向电磁铁时，据右手螺旋定则，测出电磁铁的上端为S极，此时能吸引小磁铁向下运动，故说明小磁铁的下端为N极.二、填空题9.逆时针 N10.AB解析：该题考查对安培定则的应用和通电螺线管的磁场方向.由安培定则可判断螺线管的左端为N极，右端为S极，所以在螺线管内部磁场方向向左，而在外部，磁感线方向由左向右，故在螺线管外部小磁针静止时N极应与磁感线的切线方向相同，所以A、B错.三、计算题11.图略.解析：a中电流方向垂直纸面向里；b中电流方向向上；c中电流方向逆时针；d中磁场方向向上；e中磁场方向向左；f中磁场方向向右.12.用安培定则来判断，分别如图2-1中各图所示.图2-1解析：如果已知电流的方向，可用右手螺旋定则判断磁感线的方向.如果已知小磁针的指向，那么小磁针N极所指的方向就是磁感线的方向.点评：通过本例既要掌握几种通电导体周围的磁场分布情况，又要熟练掌握安培定则.13.c端为正极，d端为负极解析：小磁针N极的指向即该处的磁场方向，所以螺线管内部磁感线由a →b.根据安培定则可判断出电流由电源的c端流出，d端流入，故c端为正极，d端为负极.点评：不要错误认为螺线管b端吸引小磁针的N极就相当于条形磁铁的S极，关键要分清螺线管内、外磁感线的分布情况.14.线圈的绕线方向如图2-2所示.图2-2首先由小磁针静止时N极的指向可以确定，绕在蹄形铁芯上的线圈通电后，产生的磁场方向，是从铁芯左方到右方，即蹄形铁芯左方为N极，右方为S极，再根据电源标出电流方向，铁芯左方上端为N极，由安培定则可知，左侧线圈的绕线方向如图2-2所示.同理，铁芯右侧上端为S极，根据安培定则可知，线圈绕线方向如图2-2所示.15.Ⅰ、Ⅲ区域解析：在空间某区域有几个磁场同时存在时，则其合磁场是它们的矢量和，本题中Ⅰ、Ⅲ区域中两电流产生的磁场方向一致，Ⅱ、Ⅳ区域中两电流产生的磁场方向相反.。
人教版物理【选修1-1】2-2《电流的磁场》课后练习(含答案)
第二章磁场二、电流的磁场课时训练8 电流的磁场1.下列科学家中首先揭示电流磁效应的是( )A.安培B.奥斯特C.富兰克林D.库仑答案:B解析:奥斯特第一次用实验揭示了电流的磁效应.2.用安培定则来判定通电螺线管的电流方向跟它的磁感线方向之间的关系时,下列关于大拇指所指方向的说法正确的是( )A.大拇指所指的方向就是磁感线的方向B.大拇指所指的方向就是螺线管内部磁感线的方向C.大拇指所指的方向就是螺线管外部磁感线的方向D.以上说法都不对答案:B解析:用安培定则判断通电螺线管磁感线方向时,四指应指电流方向,大拇指指向螺线管中心轴线上的磁感线方向,亦即螺线管内部磁感线的方向.所以B项正确.3.通电螺线管内有一在磁场力作用下处于静止的小磁针,磁针指向如图所示,则( )A.螺线管的P端为N极,a接电源的正极B.螺线管的P端为N极,a接电源的负极C.螺线管的P端为S极,a接电源的正极D.螺线管的P端为S极,a接电源的负极答案:B解析:由题图所示小磁针N极指向P知,螺线管内部磁场方向由Q→P,由安培定则,大拇指指向磁场方向,即指向P,螺线管的P端为N极,四指指向电流方向,则电流由b→a,则a端接电源负极,所以B项正确.4.有a、b、c、d四个小磁针,分别放置在通电螺线管的附近和内部.当小磁针静止时,小磁针指向如图所示,其中正确的是( )A.aB.bC.cD.d答案:D5.如图所示,左侧的水平台面上固定着条形磁铁,右侧固定着一螺线管.下列判断正确的是( )A.螺线管内的磁场方向向左,磁铁受到的斥力向左B.螺线管内的磁场方向向左,磁铁受到的斥力向右C.螺线管内的磁场方向向右,磁铁受到的斥力向左D.螺线管内的磁场方向向右,磁铁受到的斥力向右答案:A解析:根据安培定则可判定通电螺线管内磁场应向左,即左侧为其N极,据同名磁极相互排斥可以判断磁铁受向左的斥力作用,所以选项A正确.6.如图是一种利用电磁原理制作的充气泵的结构示意图.其工作原理类似打点计时器.当电流从电磁铁的接线柱a流入,吸引小磁铁向下运动时,以下选项中正确的是( )A.电磁铁的上端为N极,小磁铁的下端为N极B.电磁铁的上端为S极,小磁铁的下端为S极C.电磁铁的上端为N极,小磁铁的下端为S极D.电磁铁的上端为S极,小磁铁的下端为N极答案:D解析:电流从a流入,则由安培定则知电磁铁下端为N极,上端为S极,则小磁铁下端为N极,由此可知D项正确.7.动手试一试:如图,把一条通电导线平行地放在小磁针的上方,我们发现小磁针发生偏转.(1)当改用两节或者更多的电池时,小磁针偏转的快慢有什么变化?(2)把小磁针放在距离导线稍远的地方进行实验,小磁针偏转的快慢又有什么变化?(3)如果把导线放在与小磁针垂直的上方进行实验,小磁针的偏转又如何?动脑想一想:小磁针的偏转意味着什么?小磁针静止时的指向意味着什么?小磁针偏转的快慢不同又意味着什么?答案:(1)变快.原因是电流变强,通电导线周围磁场变强.(2)变慢.原因是离导线越远,磁场越弱.(3)偏转.偏转意味着所在处的磁场发生了变化,即电流产生了磁场;小磁针静止时的指向与所在处磁场的方向有关,也即磁场是有方向的;小磁针偏转的快慢不同意味着所在处的磁场的强弱不同,也即磁场是有强弱之分的.8.如图所示,a和b是直线电流的磁场,c和d是环形电流的磁场,e和f是螺线管电流的磁场,试在各图中补画出电流方向或磁感线方向.答案:如图所示解析:直线电流与环形电流、通电螺线管的磁场方向与电流方向的关系均可据安培定则判断.注意对直线电流,大拇指指向电流方向,四指指向磁感线方向;而环形电流和螺线管磁场的判断,四指指向电流方向,大拇指指向中心轴线的磁场方向,据此可得各图情况如答案图所示.。
人教版高二物理选修1-1 2.2电流的磁场练习试题
人教版高二物理选修1-1 2.2电流的磁场练习试题2.2电电电电电练习题一、单选题1.把一条直导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转.发现这一实验现象的物理学家是A. B.C. D.2.如图所示，两根非常靠近且互相垂直的长直导线通以图示方向的电流时，电流所产生的磁场的磁感应强度在导线所在平面内的哪个区域内可能出现为零的位置A. 区域Ⅰ、区域ⅢB. 区域Ⅱ、区域ⅣC. 区域Ⅱ、区域ⅢD. 区域Ⅰ、区域Ⅳ3.下面所示的实验示意图中，用于探究电磁感应现象的是( )1/ 6A. B.C. D.4.下列关于磁场和磁感线的说法正确的是( )A. 磁极产生的磁场和电流产生的磁场本质不同B. 磁感线总是从磁铁的北极出发，终止于南极C. 磁感线可以形象地描述磁场的强弱与方向D. 在磁场中运动的电荷一定受磁场力作用5.一束粒子沿水平方向飞过小磁针的下方，并与磁针指向平行，如图所示。
此时小磁针的N极向纸外偏转，则这束带电粒子可能A. 向右飞行的正离子束B. 向左飞行的正离子束C. 向右飞行的负离子束D. 向左飞行的中性粒子束6.当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是A. B.C. D.7.如图所示，导线框abcd与导线AB在同一平面内，直导线中通有恒定电流I，在线框由左向右匀速通过直导线的过程中，线框中的电流方向是( )人教版高二物理选修1-1 2.2电流的磁场练习试题3 / 6A. 先abcda ，再adcba ，后abcdaB. 先abcda ，再adcbaC. 始终adcbaD. 先adcba ，再abcda ，后adcba8. 三根通电长直导线P 、Q 、R 互相平行、垂直纸面放置.三根导线中电流方向均垂直纸面向里，且每两根导线间的距离均相等.则P 、Q 中点O 处的磁感应强度方向为( )A. 方向水平向左B. 方向水平向右C. 方向竖直向上D. 方向竖直向下9. 下列各图中，已标出电流I 、磁感应强度B 的方向，其中符合安培定则的是( )A. B.C. D.10. 下列图中，电流方向与电流的磁场分布符合实际的是( )A. B.C. D.二、多选题11. 电流的磁效应说明了 ( )A. 通电导体的周围存在磁场B. 磁体的周围存在磁场C. 通电导体对磁体有力的作用D. 电与磁之间存在内在联系12.如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2；A、B、C、D为导线某一横截面所在的平面内的四点，且A、B、C与两导线共面，B点在两导线之间，B、D的连线与导线所在平面垂直，磁感应强度可能为零的点是()A. A点B. B点C. C点D. D点13.对于通有恒定电流的长直螺线管，下列说法中正确的是()A. 放在通电螺线管外部的小磁针静止时，它的N极总是指向螺线管的S极B. 放在通电螺线管外部的小磁针静止时，它的N极总是指向螺线管的N极C. 放在通电螺线管内部的小磁针静止时，它的N极总是指向螺线管的S极D. 放在通电螺线管内部的小磁针静止时，它的N极总是指向螺线管的N极14.如图所示，在水平木制桌面上平放一个铜制的圆环，在它上方近处有一个N极朝上的条形磁铁，铜环始终静止.关于铜环对桌面的压力F和铜环重力G的大小关系，下列说法中正确的是A. 当条形磁铁靠近铜环时，F>GB. 当条形磁铁靠近铜环时，F<GC. 当条形磁铁远离铜环时，F>GD. 当条形磁铁远离铜环时，F<G15.如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为F1.现在磁铁上方中心偏左位置固定一导体棒，当导体棒中通以方向如图所示的电流后，台秤读数为F2，则以下说法正确的是()人教版高二物理选修1-1 2.2电流的磁场练习试题A. 弹簧长度将变长B. 弹簧长度将变短C. F1>F2D. F1<F2三、计算题16.在磁场中放一根与磁场方向垂直的通电导线，它的电流强度是2.5A，导线长1m，它受到的安培力为5N，则：(1)这个位置的磁感应强度B是多大？(2)如果把通电导线中的电流强度增大到5A时，导线所受安培力为多大？17.如图所示，直线MN上方为磁感应强度为B的足够大的匀强磁场.一电子(质量为m、电荷量为e)以v的速度从点O与MN成30∘角的方向射入磁场中，求：(1)电子从磁场中射出时距O点多远；(2)电子在磁场中运动的时间为多少．【答案】1. C2. B3. B4. C5. A6. C7. A8. A9. C10. A11. ACD12. AC13. AD14. AD15. BC5/ 616. 解：(1)磁感应强度的大小为：B=FIL =52.5×1T=2T故磁感应强度的大小为2T。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019-2020学年人教版高中物理选修1-1 2.2 电流的磁场同步练习 B卷
姓名:________ 班级:________ 成绩:________
一、选择题 (共11题；共25分)
1. （2分）关于磁感应强度的概念，以下说法中正确的是（）
A . 电流元IL在磁场中受力为F ，则磁感应强度B一定等于
B . 电流元IL在磁场中受力为F ，则磁感应强度可能大于或等于
C . 磁场中电流元受力大的地方，磁感应强度一定大
D . 磁场中某点磁感应强度的方向，与电流元在此点的受力方向相同
2. （2分） (2017高二上·金华期中) 如图所示，通电直导线右边有一个矩形线框，线框平面与通电直导线共面，若使线框逐渐远离（平动）通电导线，则穿过线框的磁通量将（）
A . 逐渐减小
B . 逐渐增大
C . 保持不变
D . 不能确定
3. （2分）如图所示，将小磁针放到通电螺线管的附近，指向如右图则（）
A . a为通电螺线管的N极，b为电源的负极
B . a为通电螺线管的S极，b为电源的负极
C . a为通电螺线管的N极，b为电源的正极
D . a为通电螺线管的S极，b为电源的正极
4. （2分）有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是（）
A . a点
B . b点
C . c点
D . d点
5. （2分） (2018高二上·临沂期末) 下列说法中正确的是（）
A . 由B= 可知,B与F成正比与IL成反比.
B . 一小段通电导线在某处不受安培力的作用,则该处磁感应强度一定为零
C . 磁感应强度的方向与磁场力的方向不相同
D . 把一小段通电导线放在磁场中某处,该处就有磁感应强度. 把一小段通电导线拿走该处就没有磁感应强度
6. （2分）在水平放置的光滑导轨上，沿导轨固定一个条形磁铁，如图所示．现有铜、铝和有机玻璃制成的滑块甲、乙、丙，使它们从导轨上的A点以某一初速度向磁铁滑去．各滑块在向磁铁运动的过程中（）
A . 都做匀速运动
B . 甲、乙做加速运动
C . 甲、乙做减速运动
D . 乙、丙做匀速运动
7. （2分）如图所示，金属棒MN两端用等长的细软导线连接后水平地悬挂．MN处在向里的水平匀强磁场中，棒中通有由M流向N的电流，此时悬线受金属棒的拉力作用．为了使悬线中的拉力减小，可采取的措施有（）
A . 使磁场反向
B . 使电流反向
C . 增大电流强度
D . 减小磁感应强度
8. （2分） (2016高二上·临川期中) 粗糙绝缘水平面上垂直穿过两根长直导线，俯视图如图所示，两根导线中通有相同的电流，电流方向垂直纸面向里．水平面上一带电滑块（电性未知）以某一初速v沿两导线连线的中垂线入射，运动过程中滑块始终未脱离水平面．下列说法正确的是（）
A . 滑块可能做加速直线运动
B . 滑块可能做匀速直线运动
C . 滑块可能做曲线运动
D . 滑块一定做减速运动
9. （3分） (2017高二上·黑龙江期末) 图中装置可演示磁场对通电导线的作用．电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是（）
A . 若a接正极，b接负极，e接正极，f接负极，则L向右滑动
B . 若a接正极，b接负极，e接负极，f接正极，则L向右滑动
C . 若a接负极，b接正极，e接正极，f接负极，则L向左滑动
D . 若a接负极，b接正极，e接负极，f接正极，则L向左滑动
10. （3分）全自动洗衣机中，排水阀是由程序控制器控制其动作的当洗衣机进行排水和脱水工序时电磁铁的线圈通电，使电磁铁的铁芯2动作，牵引排水阀的活塞，排出污水，牵引电磁铁的结构如图所示以下说法正确的是
A . 若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为N极，B端为S极
B . 若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为S极，B端为N极
C . 若a ， b处输入交变电流，铁芯2不能吸入线圈中
D . 若a ， b处输入交变电流，铁芯2能吸入线圈中
11. （3分）如图所示，在倾角为α的光滑斜面上，放置一根长为L，质量为m，通过电流为I的导线，若使导线静止，应该在斜面上施加匀强磁场B的大小和方向为（）
A . B= ，方向垂直于斜面向下
B . B= ，方向垂直于斜面向上
C . B= ，方向竖直向下
D . B= ，方向水平向右
二、作图题 (共2题；共10分)
12. （5分）在条形或蹄形铁芯上绕有线圈，根据如图所示小磁针指向在图中画出线圈的绕线方向。
13. （5分）在下列各图中画出导线中电流方向或通电导线周围磁感线的方向，其中（a）、（b）为平面图，（c）、（d）为立体图
三、解答题 (共1题；共5分)
14. （5分）为了保护磁卡或带有磁条的存折上的信息，应该注意哪些事项？
参考答案一、选择题 (共11题；共25分)
1-1、
2-1、
3-1、
4-1、
5-1、
6-1、
7-1、
8-1、
9-1、
10-1、
11-1、
二、作图题 (共2题；共10分)
12-1、
13-1、
三、解答题 (共1题；共5分) 14-1、。
