ZP127矿用自动洒水降尘装置
ZPG127型洒水降尘装置技术参数
1 ZPG127型矿用采煤机用自动洒水降尘装置
一、概述
ZPG127型矿用采煤机用自动洒水降尘装置，是根据采煤工作面采煤机的采煤工艺特点开发的智能化采煤机高效自动喷雾降尘装置。
装置的发射器置于采煤机上，当采煤机开始割煤时，装置根据发射器的信号判定采煤机的移动位置（即尘源的位置）来控制采煤机前、后滚筒及下风流处的的电磁阀打开进行高压喷雾降尘，从而实现采煤工作面的高效喷雾降尘，改善工作面的劳动卫生条件。
二、环境条件
装置在下列工作环境中应能正常工作
工作温度：0℃～40℃
储存温度：-40℃～+60℃
想对你湿度：≤95%
大气压力：86kpa～110kpa
具有甲烷混合物及煤尘爆炸危险的煤矿井下
贮存温度：-40℃～+60℃
三、主要技术指标
控制箱输入电压：127V AC
电压波动范围：标称值80%～120%
控制性能：接收器监测到顺序移动的发射器的红外线信号后，打开电磁阀，执行喷雾降尘及延时功能。
喷雾延时时间到后，若发射器仍在该位置点，则以喷雾延时时间重复执行喷雾。
喷雾延时时间：（1～999）s，设定的延时误差为±3s.
装置适应水压范围：（0.2～10.0）MPa。
电磁阀在此水压范围内，开关自如，关闭后的断水时间≤10s.
四、外形尺寸与中央
1.FBG127矿用隔爆型红外发射器
外形尺寸：110mm×110mm×220mm
重量：≤3kg
2、KXBG127矿用隔爆型红外接收控制器
外形尺寸：110mm×110mm×220mm
重量：≤5kg
3、装置总重量：≤8kg。
ZPG127矿用光控自动洒水降尘装置转载点洒水
ZPG127矿用光控自动洒水降尘装置转载点洒水用途：主要用于运煤巷、主巷道和井底停车场等场所。
自动洒水降尘，降低巷道内的煤尘、灰尘、瓦斯等浓度。
性能特点：封锁巷道的水幕两边各装有一只光控传感器。
加电后，关闭阀门，延时6秒开始检测，当两只传感器均没有人体信号输入时，主控箱控制电动球阀开启阀门洒水。
当两只传感器中其一有人体信号输入时，主控箱控制矿用电动球阀停止洒水。
当两只传感器检测到的人体信号均消失时，开始延时到设定的时间（延时时间可调），恢复洒水。
在停止洒水延时期间内,有人经过探头，传感器检测到信号，则使装置重新延时所设定的时间，防止洒水喷淋来人来车。
ZPG127光控式矿用自动洒水降尘装置由ZP127-Z矿用自动洒水降尘装置主控箱、DFH-20/7矿用本质安全型电动球阀、ZP-12G本质安全型光控传感器组成。
ZP-12G本质安全型光控传感器:技术参数：1、防爆型式：矿用本质安全型；防爆标志ExibI；2、额定工作电压: 12VDC；3、额定工作电流：≤30mA;4、最高输入电压Ui：12.9VDC；5、最高输入电流Ii：420mA；6、最大内部电感Li：0mH；7、最大内部电容Ci: 9.4uF；8、探测范围：≥5m；9、探测角度：≤110°；10、采集的主要信号：7μm～10μm 红外波；11、输出信号：开关量电平信号；a)检测到人体信号时，K由常态的≤0.5V低电平跳变为≥6V高电平;b)没有检测到人体信号矿用温度传感器(即常态)时．K保持≤0.5V低电平状态;12、电源电压波动适应性：当输入电压在10VDc～15VDc范围内波动时。
传感器应能正常工作;13、环境温度：0℃～40℃;14、平均相对湿度：≤95%;15、传输距离：≤100m;16、连接电缆：煤矿用移动橡套软电缆连接。
连接长度≤100m17、关联设备：ZP-127Z矿用自动洒水降尘装置主控箱;18、光控传感器外形尺寸：φ65×180(mm);19．重量：0.6kg。
洒水降尘装置说明书

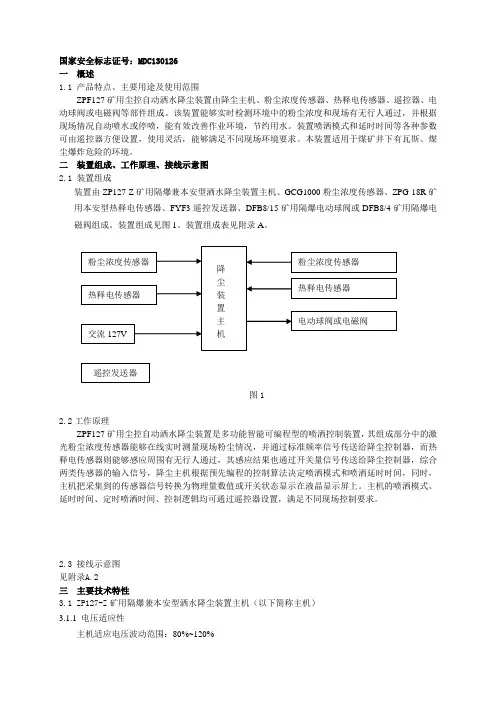

国家安全标志证号：MDC130126 一 概述1.1 产品特点、主要用途及使用范围ZPF127矿用尘控自动洒水降尘装置由降尘主机、粉尘浓度传感器、热释电传感器、遥控器、电动球阀或电磁阀等部件组成。
该装置能够实时检测环境中的粉尘浓度和现场有无行人通过，并根据现场情况自动喷水或停喷，能有效改善作业环境，节约用水。
装置喷洒模式和延时时间等各种参数可由遥控器方便设置，使用灵活，能够满足不同现场环境要求。
本装置适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。
二 装置组成、工作原理、接线示意图 2.1 装置组成装置由ZP127-Z 矿用隔爆兼本安型洒水降尘装置主机、GCG1000粉尘浓度传感器、ZPG-18R 矿用本安型热释电传感器、FYF3遥控发送器、DFB8/15矿用隔爆电动球阀或DFB8/4矿用隔爆电磁阀组成。
装置组成见图1。
装置组成表见附录A 。
图12.2工作原理ZPF127矿用尘控自动洒水降尘装置是多功能智能可编程型的喷洒控制装置，其组成部分中的激光粉尘浓度传感器能够在线实时测量现场粉尘情况，并通过标准频率信号传送给降尘控制器，而热释电传感器则能够感应周围有无行人通过，其感应结果也通过开关量信号传送给降尘控制器，综合两类传感器的输入信号，降尘主机根据预先编程的控制算法决定喷洒模式和喷洒延时时间，同时，主机把采集到的传感器信号转换为物理量数值或开关状态显示在液晶显示屏上。
主机的喷洒模式、延时时间、定时喷洒时间、控制逻辑均可通过遥控器设置，满足不同现场控制要求。
2.3 接线示意图 见附录A.2三 主要技术特性3.1 ZP127-Z 矿用隔爆兼本安型洒水降尘装置主机（以下简称主机） 3.1.1 电压适应性主机适应电压波动范围：80%~120%降 尘 装 置 主 机热释电传感器 遥控发送器 电动球阀或电磁阀粉尘浓度传感器 交流127V 粉尘浓度传感器 热释电传感器3.1.2 输入信号主机具有2路频率信号输入端和2路开关量信号输入端。
(完整word版)矿用自动洒水降尘装置的发展和应用
矿用自动洒水降尘装置的发展和应用随着国家对矿井安全生产和职业病危害的重视，矿井粉尘浓度的危害也越来越受到关注，因此对矿井粉尘的防治要求也越来越高。
按照煤矿安全规程的要求，在矿井大巷、放煤口、转载点、卸煤点等地方必须安置洒水降尘装置或除尘风机。
矿用自动洒水降尘装置可以分为机械式洒水降尘装置和电子式洒水降尘装置两类。
下面根据其发展历程分别对这两类洒水除尘装置做一简要介绍。
1、机械式洒水降尘装置机械式洒水降尘装置主要使用于矿井早期，以机械碰撞作为动力，通过杠杆或齿轮等传动机构直接控制水路执行元件的开启或关闭，达到自动喷雾洒水降尘目的。
根据应用地点和动力源不同可以分为吊挂式、踏板式、车压式、转动式、冲击波式等。
机械式洒水降尘装置结构简单，制造、安装和维护方便，适应性较强,动作较为可靠，造价低廉，矿井早期优先被人们采用。
但由于经常受机械碰撞，传动杠杆受力磨损，机件变形或松动，增加了维修量. 从目前矿井的使用情况来看，机械式洒水降尘装置处于淘汰状态。
2、电子式洒水降尘装置随着电子产品技术的发展,本安电路和隔爆兼本安电路的进一步规范完善, 电子式洒水降尘装置逐步在煤矿井下得到了广泛的应用。
根据洒水降尘装置功能和组成又可以分为单一传感器式、联动式和网络式三类。
2。
1、单一传感器式洒水降尘装置单一传感器式洒水降尘装置主要由同一类型传感器、一个主控箱、一个水路执行元件及其若干管路组成。
传感器用于接收外界发出的信号,并将所接收的信号转换成电信号,输出给主控箱。
依据外界发生信号的种类，传感器分为以下几种：声控传感器、光控传感器、热释传感器、红外线传感器、触控传感器、粉尘浓度传感器、温度传感器、烟雾传感器等.主控箱主要由稳压电源、输入电路、控制电路、延时电路和输出电路等组成。
主控箱接收到传感器输出的电信号后，对水路执行元件输出相应的电信号，控制水路执行元件的动作。
根据防爆类型，主控箱分为隔爆型、隔爆兼本安型和本安型三类。
(智能型)ZP矿用自动洒水降尘装置说明书最新1209
二、型式与命名
2.1 防爆型式与防爆标志 防爆型式：矿用隔爆兼本质安全型，防爆标志：Exd[ib]I。
2.2 产品命名 ZP C 660
ZP S 660
输入电压等级 触控 洒水降尘装置
输入电压等级 声控 洒水降尘装置
ZP R 660
输入电压等级 热释红外 洒水降尘装置
-1-
ZP H 660
ZP F 660
淮南中煤电子有 限责任公司
320100482
MFB100191
淮南中煤电子有 限责任公司
320100480
MFA100096
淮南中煤电子有 限责任公司
淮南中煤电子 有限责任公司
32007364 MAJ070107
通州市海阳煤 矿安全设备厂
-2-
3.4 控制器、声控、触控、红外光控、热释红外、电磁阀之间连接电缆的长度≤ 100m。
2#传感器
水幕
1#传感器
-6-
d) ZPS660 矿用声控自动洒水降尘装置
e) ZPF660 矿用粉尘自动洒水降尘装置
5～10 米
传感器
水幕
六、安装与调试
6.1. 安装的连线 6.1.1. 控制器工作电源接线：
a) 如果工作电压是 660V，接控制器的 660/1、660/2 两个端子 b) 如果工作电压是 127V，接控制器的 127/1、127/2 两个端子 c) 控制器中 DF1 两个端子，为控制输出电源端 ( 输出 127V)。( 接电磁阀 ) d) 控制器的“V01+/V02+”为控制器本安电源输出“＋”（为传感器供电） e) 控制器的“V01-/V02-”为控制器本安电源输出“-”（为传感器供电） f) 控制器“S1” 为信号输入 (1# 传感器输出信号 ) g) 控制器“S2” 为信号输入 (2# 传感器输出信号 )
煤矿用洒水降尘装置 洒水降尘装置介绍
ZPC-127洒水降尘装置洒水降尘装置型号大全ZPC-127洒水降尘装置概述主要用于煤矿井下煤溜槽、煤仓、煤场等场所的转载点运煤时所产生的煤尘，进行喷雾洒水降尘，净化环境空气。
ZPC-127矿用触控自动洒水降尘装置组成：由主机、电动球阀、触控传感器、开停传感器、热释电传感器等组成。
ZPC-127矿用触控自动洒水降尘装置安装使用1、本装置主机安装在皮带主机巷道侧壁，固定好，电动球阀出水口连接水幕，进水口连接主水路。
2、触控传感器或热释电传感器吊挂在运输皮带正上方，适当调整吊挂高度，使触控传感器ZPG-127矿用光控自动洒水降尘装置ZPG-127光控自动洒水降尘装置矿用触控自动洒水降尘装置巷道喷雾降尘装置转载点喷雾声控自动洒水降尘装置大巷喷雾红外热释自动洒水降尘装置温控自动洒水降尘装置ZPG-127光控自动洒水降尘装置适用范围主要用于运煤巷、主巷道和井底车场等场所，降低巷道内的煤尘、灰尘、瓦斯等浓度。
ZPG-127光控自动洒水降尘装置产品特点设定喷洒时间简单、快捷，根据用户的需求进行喷洒或停喷时间的延时设定。
主机采用数字集成控制，液晶显示屏显示工作状态。
防止喷淋来人来车。
ZPG-127光控自动洒水降尘装置组成由PLC编程控制主机、电动球阀、热释电传感器、雷达式控测器、红外对射传感器等组成。
ZPG-127光控自动洒水降尘装置工作原理本装置一般设计为常喷，当来人来车时，人体红外热释电传感器输出信号至主机，主机驱使电动球阀关闭，人车经过后经一定延时（延时时间可任意调整），又重新自动开启继续喷雾。
ZPG-127光控自动洒水降尘装置安装使用1、根据巷道尺寸做一个合适水幕，水幕用高压水管与本装置的出水口连接。
进水口连接主水管道。
2、传感器安装在巷道侧壁或顶壁，根据风向、风速等条件确定传感器与主机的距离长短。
3、喷雾时间调整：通过电脑对主机PLC程序进行修改，即可实现喷雾时间的任意调整。
ZPG-127光控自动洒水降尘装置技术参数1额定电压：AC127V/36V2本安输出电压：DC12V3最大短路电流：500mA注：本资料来源于山东中兖矿业设备制造有限公司。
ZPC-127 矿用触控自动洒水降尘装置
•ZPC-127 矿用触控自动洒水降尘装置•矿用洒水降尘装置转载点喷雾光控自动洒水降尘装置声控自动洒水降尘装置红外热释自动洒水降尘装置温控自动洒水降尘装置山西矿用洒水装置•适用范围：主要用于煤矿井下煤溜槽、煤仓、煤场等场所的转载点运煤时所产生的煤尘，进行喷雾洒水降尘，净化环境空气。
•产品特点：本装置可以进行开机喷洒和皮带运输煤流时喷洒两种工作模式。
开机喷洒时由开停传感器，煤流喷洒时由触控传感器控制，只持续效的信号才能驱动主板，从而对指定部位进行喷洒。
•组成:由主机、电动球阀、触控传感器、开停传感器、热释电传感器等组成。
•工作原理:本装置可以进行皮带开机喷雾和皮带运输煤流时喷雾两种工作模式。
•皮带开机喷雾由开停传感器控制。
开停传感器在电机电流的感应下产生信号，并将信号反馈到主机，主机驱动电动球阀开启喷雾；当电机停止工作无电流通过时，电动球阀延时一定时间后（可调）自动关闭。
皮带运输煤流喷雾由触控传感器或热释电传感器控制，只持续效的信号才能驱动主机，主机驱动电动球阀开启，从而对指定部位进行喷洒；•当无物料运输时，电动球阀延时一定时间后（可调）自动关闭。
延时间可以精确到0.01秒。
•安装使用1、本装置主机安装在皮带主机巷道侧壁，固定好，电动球阀出水口连接水幕，进水口连接主水路。
•2、触控传感器或热释电传感器吊挂在运输皮带正上方，适当调整吊挂高度，使触控传感器•ZPG-127矿用光控自动洒水降尘装置•ZPG-127 光控自动洒水降尘装置矿用触控自动洒水降尘装置巷道喷雾降尘装置转载点喷雾声控自动洒水降尘装置大巷喷雾红外热释自动洒水降尘装置温控自动洒水降尘装置•ZPG-127光控自动洒水降尘装置适用范围主要用于运煤巷、主巷道和井底车场等场所，降低巷道内的煤尘、灰尘、瓦斯等浓度。
•ZPG-127光控自动洒水降尘装置产品特点设定喷洒时间简单、快捷，根据用户的需求进行喷洒或停喷时间的延时设定。
•主机采用数字集成控制，液晶显示屏显示工作状态。
矿用自动洒水降尘装置的发展和应用
矿用自动洒水降尘装置的发展和应用作者：王首君来源：《西部论丛》2019年第33期摘要：煤矿井下生产过程中，产生大量的粉尘等有毒有害物质，对矿井安全生产以及工作人员身体健康均具有极大的危害。
安装矿用自动洒水降尘装置，能够有效除尘降尘、净化空气，改善井下工作环境，同时还可以改善设备运行环境，满足安全生产需求。
文章通过分析矿用自动洒水降尘装置的发展前景，对KXP-127矿用自动洒水降尘装置的应用进行了研究。
关键词：矿用自动洒水降尘装置;发展;应用引言煤炭矿井在个工作场所运行过程中，都会产生大量的粉尘物质，不仅对井下工作人员的身体健康造成了严重危害，并且在粉尘物质浓度上升到一定水平之后，还会极大的增加井下爆炸的风险，严重威胁井下生产安全性。
因此，矿井生产必须要设置相应的降尘装置。
随着机械技术水平的不断提升，矿用自动洒水降尘装置也实现了快速发展。
其中KXP-127矿用自动洒水降尘装置以其结构简单、功能完善、除尘效果良好等优势，在多个井下工作场所运行中应用，实现了良好的应用效果。
一、矿用自动洒水降尘装置发展前景随着我国科学技术的发展，矿用自动洒水降尘装置在发展过程中，实现了从机械式洒水降尘装置向电子式洒水降尘装置的发展。
机械式洒水降尘装置主要是依靠机械动力实现自动喷雾洒水降尘，根据动力源不同，可以分为踏板式、车压式等。
随着电子技术的发展，机械式洒水降尘装置逐渐被淘汰，电子式洒水降尘装置实现了快速发展。
现阶段，电子式洒水降尘装置应用广泛，已经成为主要的矿用自动洒水降尘装置。
其中，电子式洒水降尘装置又分为单一传感器式、联动式、网络式三类装置，均是对先进科学技术的应用。
由此可见，矿用自动洒水降尘装置的发展是随着新技术、新理念的不断发展而发展的。
在未来，随着互联网、人工智能技术等先进技术的发展，矿用洒水降尘装饰将会实现同矿井监控系统的联网工作，完成粉尘防治智能化，通过对矿井下各个工作场所粉尘浓度的实时监测，及时进行自动喷雾洒水降尘，通过精准控制，有效提升粉尘防治的可靠性、准确性，进一步保障矿井生产安全，为工作人员营造良好的生产环境。
