尖晶石型的结构
创作编号：GB8878185555334563BT9125XW
创作者： 凤呜大王*
尖晶石型（AB2O4）结构
AB2O4型化合物中最重要一种结构就是尖晶石，属于尖晶石结构的化合物有一百多种，一般A是二价金属离子Mg2+、Mn2+、Fe2+、Co2+、Ni2+、Zn2+、Cd2+等，B是三价金属离子Al3+、Cr3+、Ga3+、Fe3+、Co3+等。正离子A、B总电价为8，氧离子作立方密堆，A、B则充填在氧离子间隙中。
以MA尖晶石（MgO·Al2O3）为例加以分析。
图1.37 尖晶石型（AB2O4）结构
1）鲍林规则
（1），0.414~0.732，CN+=6，，0.414~0.732，CN+应该为6，但由于正离子的相互影响，CN+=4，整个结构才稳定。即Al-O→[AlO6]八面体，Al3+填充在O2-形成的八面体中。Mg-O→[MgO4]由面体，Mg2+填充在O2-形成的四面体中。
(2)，
即：一个O2-同时与三个Al3+和一个Mg2+相连，或三个[AlO6]八面体与一个[MgO4]由面体共顶相连。
（3）八面体间可共棱共面，实际每二个[AlO6]八面体间共棱相
连，四面体间不共顶。
（4）低配位数的[MgO4]之间排后斥力较大，尽可能互不结合，而高配位的[AlO6]可以互相连接，在尖晶石结构中，每一个O2-共用于一个[MgO4]和三个[AlO6]之间，
（5）理想的尖晶石晶体中，除Mg2+、Al3+外，不再含其它正离子，Mg-O总是形成[MgO4]四面体，Al-O总是形成[AlO6]八面体，每一个O2-周围总是一个Mg2+和Al3+。
2）结构特点
一个晶胞可分成8个小立方体，共面的小立方体是不同类型的，（即质点排列情况不一样），而共棱的小立方体是相同类型（质点排列情况一样），换句话说尖晶石的晶胞是由8个小块拼合而成，分两种情况，A块，B块，A块主要显示Mg2+占据四面体空隙，B块主要显示Al3+占据八面体空隙。
A块离子排列情况：
4个O2-位于顶角和面心处，即O2-作面心立方堆积，3/2个Al3+位于6条边中心，即处于O2-堆积体的八面体空隙中，2个Mg2+在一条对角线方向，与三个面心处和一个顶角的O2-相连，即处于O2-堆积体的四面体空隙中。
B块离子堆积情况：
4个O2-位于面心和顶角处与A块一样，5/2个Al3+位于体心和六条边中心，在O2-八面体空隙中B块中没有Mg2+。
在一个尖晶石晶胞中，共有32个O2-，16个Al3+，8个Mg2+，含有8个分子MA。
32个O2-作立方密堆时，可形成64个四面体空隙，32个八面体空隙，8个Mg2+填充1/8四面体空隙,，6个Al3+填充1/2八面体空隙，结构中存在较多空位。
如果16个Al3+中有8个Al3+占据8个四面体空隙，另8个Al3+与8个Mg2+占据16个八面体空隙，形成的结构称反尖晶石结构，通式B(AB)O4。
如镁铁尖晶石 Fe3+(Mg2+Fe3+)O4—MgO·Fe2O3 磁铁矿 Fe3+( Fe 2+Fe3+)O4—FeO Fe2O3，Fe3O4
3）、尖晶石特点：
Al-O、Mg-O均形成较强离子键，结构牢固，硬度大（8），熔点高（2135℃），比重大（3.55），化学性质稳定，无解理，是重要的耐火材料。
（七）、氧化物结构的一般规律
各种氧化物结构最显著的特点是与O2-的密堆有密切关系，大多数简单的氧化物结构，可以在O2-近乎密堆的基础上形成，而正离子处于合适的间隙位置上，抓住这个基本点，不同结构的相似性就明显了，弄清立方密堆和六方密及其形成的四面体，八面体空隙分布，分析方法：
1、鲍林规则分析，解决多面体形状，几个多面体共几个顶相连，
2、结构特点：晶系，点阵类型，空间群，晶胞，离子排布，密排间隙，格子穿插，晶胞分子数等，
3、属于该结构类型的物质，
4、性质、应用
Fe3O4面心立方
创作编号：GB8878185555334563BT9125XW
创作者： 凤呜大王*

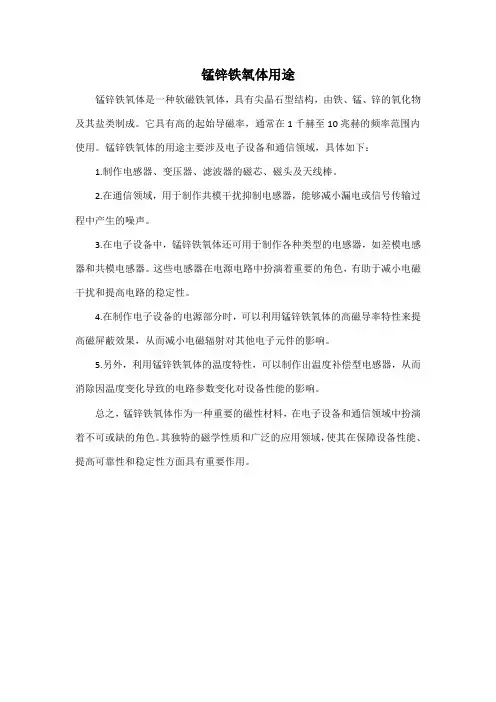

锰锌铁氧体用途
锰锌铁氧体用途
锰锌铁氧体是一种软磁铁氧体，具有尖晶石型结构，由铁、锰、锌的氧化物及其盐类制成。它具有高的起始导磁率，通常在1千赫至10兆赫的频率范围内使用。锰锌铁氧体的用途主要涉及电子设备和通信领域，具体如下：
1.制作电感器、变压器、滤波器的磁芯、磁头及天线棒。
2.在通信领域，用于制作共模干扰抑制电感器，能够减小漏电或信号传输过程中产生的噪声。
3.在电子设备中，锰锌铁氧体还可用于制作各种类型的电感器，如差模电感器和共模电感器。这些电感器在电源电路中扮演着重要的角色，有助于减小电磁干扰和提高电路的稳定性。
4.在制作电子设备的电源部分时，可以利用锰锌铁氧体的高磁导率特性来提高磁屏蔽效果，从而减小电磁辐射对其他电子元件的影响。
5.另外，利用锰锌铁氧体的温度特性，可以制作出温度补偿型电感器，从而消除因温度变化导致的电路参数变化对设备性能的影响。
总之，锰锌铁氧体作为一种重要的磁性材料，在电子设备和通信领域中扮演着不可或缺的角色。其独特的磁学性质和广泛的应用领域，使其在保障设备性能、提高可靠性和稳定性方面具有重要作用。
锰镁铁氧体
锰镁铁氧体：应用广泛的重要磁性材料
锰镁铁氧体是一种具有尖晶石型结构的铁氧体磁性材料，通常由氧化铁、氧化镁和氧化锰混合烧制而成。这种材料具有较高的电阻率、低损耗和稳定的电特性，常用于制作高频电感器、微波元件和天线等电子器件。
锰镁铁氧体的磁性主要来源于其中的铁离子，这些离子在晶体中的磁矩是由于它们之间的相互作用而稳定化的。这种稳定的磁矩产生了一个局域的磁场，可以用于制作磁性器件。
锰镁铁氧体具有广泛的应用，包括电子、通信、自动化等高科技领域。例如，它可以用于制作电子器件中的电感器和变压器，还可以用于制作移动通信中的滤波器，以及用于自动控制系统的传感器和执行器等。
此外，锰镁铁氧体还可以通过掺杂其他元素来改善其性能。例如，掺入铜、钴等元素可以提高其磁导率和饱和磁化强度，从而改善其磁性性能。
总之，锰镁铁氧体是一种重要的磁性材料，具有广泛的应用前景。随着科技的不断进步，锰镁铁氧体的应用领域还将不断扩大。
钴基尖晶石型氧化物材料的结构与电子结构研究
I
摘 要
近年来，Co基尖晶石氧化物材料在诸多领域得到了广泛的应用。实验上通
过掺杂、结构和形貌设计、引入氧空位等手段大大提升了Co基尖晶石材料的性
能。然而，实验上对于性能提升的机制，往往难以给出清晰的物理解释，因此需
要从材料微观角度深入研究其结构和电子结构等性质。本文采用第一性原理计算
方法，研究了Co基尖晶石材料的原子结构与电子结构特性，系统分析了它们对
宏观性质产生影响的作用机理。主要结论包括以下几个方面：
1）我们发现高温下MCo
2O
4（M=Ni、Co、Mn）在考虑构型熵的贡献时，
反尖晶石构型比正尖晶石构型更稳定，并且具有更高的电子电导率。在反尖晶石
结构MnCo2O
4和NiCo
2O
4中，Mn与Ni的3d电子态贡献了其费米能级附近的能
态。从晶体场理论的角度看，处于八面体场中的Mn与Ni二重简并的eg轨道发
生较弱的劈裂，劈裂后能级相近的两个轨道分别作为导带与价带。所以MnCo2O
4
和NiCo2O
4具有较好的导电性。并且我们发现F掺杂与O空位能进一步提升
MnCo
2O
4的导电性。
2）我们研究了基态上最稳定的正尖晶石NiCo
2O
4，发现在NiO
4四面体中发
生了姜-泰勒畸变，从而导致NiCo2O
4由立方相转变为四方相，电子结构由金属
性转变为半导体性。由于Ni-dxz、Ni-d
yz与O-2p轨道存在共价键的相互作用，因
此导致姜-泰勒畸变，并且释放出0.84 eV（每化学式）的能量。
3）从理论上证明了P掺杂Co
3O
4时更倾向于替换Co原子而不是O原子。P
在富氧环境中更易作为电子施主，这和Co在Co3O
4中失电子的属性一致，而和
O得电子属性相矛盾，这导致P掺杂O位在热力学上不稳定，并且P掺杂能有
效的提高电导率。这一研究结果，和主流实验文献中提出的P替换Co位的机理
不同。
关键词：超级电容器; 尖晶石结构; 第一性原理计算; 电子结构
II
Abstract
In recent years, Co-based spinel materials have been widely used in many fields.

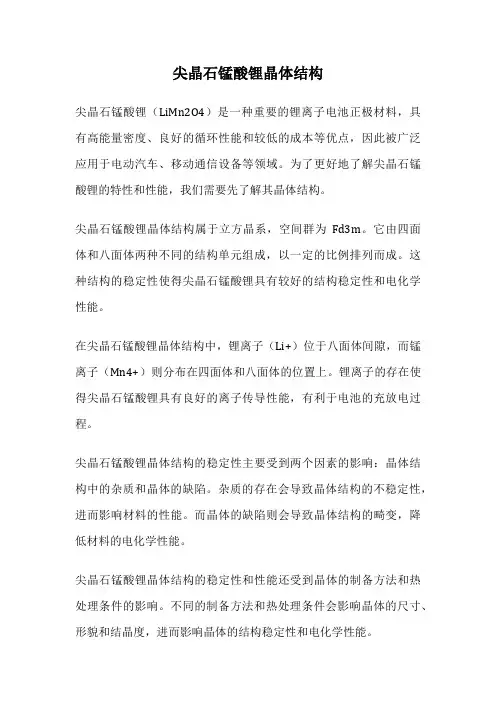

尖晶石锰酸锂晶体结构
尖晶石锰酸锂晶体结构
尖晶石锰酸锂（LiMn2O4）是一种重要的锂离子电池正极材料，具有高能量密度、良好的循环性能和较低的成本等优点，因此被广泛应用于电动汽车、移动通信设备等领域。为了更好地了解尖晶石锰酸锂的特性和性能，我们需要先了解其晶体结构。
尖晶石锰酸锂晶体结构属于立方晶系，空间群为Fd3m。它由四面体和八面体两种不同的结构单元组成，以一定的比例排列而成。这种结构的稳定性使得尖晶石锰酸锂具有较好的结构稳定性和电化学性能。
在尖晶石锰酸锂晶体结构中，锂离子（Li+）位于八面体间隙，而锰离子（Mn4+）则分布在四面体和八面体的位置上。锂离子的存在使得尖晶石锰酸锂具有良好的离子传导性能，有利于电池的充放电过程。
尖晶石锰酸锂晶体结构的稳定性主要受到两个因素的影响：晶体结构中的杂质和晶体的缺陷。杂质的存在会导致晶体结构的不稳定性，进而影响材料的性能。而晶体的缺陷则会导致晶体结构的畸变，降低材料的电化学性能。
尖晶石锰酸锂晶体结构的稳定性和性能还受到晶体的制备方法和热处理条件的影响。不同的制备方法和热处理条件会影响晶体的尺寸、形貌和结晶度，进而影响晶体的结构稳定性和电化学性能。
尖晶石锰酸锂晶体结构的研究对于优化锂离子电池的性能具有重要意义。通过对晶体结构的了解，可以设计和合成具有更好电化学性能的尖晶石锰酸锂材料。同时，研究晶体结构的稳定性和性能变化规律，可以为电池的寿命、安全性等问题提供理论依据。
尖晶石锰酸锂晶体结构的研究对于锂离子电池的发展具有重要意义。通过深入理解晶体结构的稳定性和性能，可以优化锂离子电池的性能，并推动其在能源存储领域的应用。此外，尖晶石锰酸锂晶体结构的研究还可以为其他材料的设计和合成提供借鉴和启示，促进新型能源材料的开发和应用。
尖晶石型铁氧体磁性材料
百度文库 - 让每个人平等地提升自我！
1 一、铁氧体磁性材料分类
1、按晶格类型分类
按晶格类型分类，有以下三种类型：
1．1尖晶石型铁氧体
尖晶石型铁氧体的化学分子式为MFe204，M是指离子半径与二价铁离子相近的二价金属离子Mn2+、Zn2+、Cu2+、Ni2+、Mg2+、Co2+等)或平均化学价为二价的多种金属离子组(如Li+0.5Fe3+0.5)。使用不同的替代金属，可以合成不同类型的铁氧体。(以Zn2+替代Fe2+所合成的复合氧化物ZnFe204称为锌铁氧体，以Mn2+替代Fe2+所合成的复合氧化物MnFe204称为锰铁氧体)。通过控制替代金属，可以达到控制材料磁特性的目的。由一种金属离子替代而成的铁氧体称为单组分铁氧体。由两种或两种以上的金属离子替代可以合成出双组分铁氧体和多组分铁氧体。锰锌铁氧体(Mn-ZnFe204)和镍锌铁氧体(Ni-ZnFe204)就是双组分铁氧体，而锰镁锌铁氧体（Mn-Mg-ZnFe204)则是多组分铁氧体。
1．2磁铅石型铁氧体
磁铅石型铁氧体是与天然矿物--磁铅石Pb(Fe7.5Mn3.5Al0.5Ti0.5)O19有类似晶体结构的铁氧体，属于六角晶系，分子式为MFe12O19，M为二价金属离子Ba2+、Sr2+、Pb2+等。通过控制替代金属，可以获得性能改善的多组分铁氧体。
1．3石榴石型铁氧体
石榴石型铁氧体是指一种与天然石榴石(Fe，Mg)3A12(Si04)3：有类似晶体结构的铁氧体，属于立方晶系，分子式为R3Fe5Ol2，R表示三价稀土金属离子Y3+、Sm3+、Eu3+、Gd3+、Tb3+、Dy3+、Ho3+、Er3+、Tm3+、Yb3+或Lu3+等。Y3Fe5O12(YIG)钇铁石榴石是目前最常用的石榴石型铁氧体。
1．4钙钛矿型铁氧体
钙钛矿型铁氧体是指一种与钙钛矿(CaTi03)有类似晶体结构的铁氧体，分子式为MFeO3，M表示三价稀土金属离子。其他金属离子M3+或(M2++M4+)也可以置换部分Fe3+，组成复合钙钛矿型铁氧体。
材料结构与性能作业一
材料结构与性能作业一
一、 描述尖晶石结构与反尖晶石结构：
1. 晶体结构类型：
尖晶石 反尖晶石
晶系 立方晶系 立方晶系
基本格子 面心立方 面心立方
等同点 以镁铝尖晶石为例，Mg2+有8个等同点、Al3+有16个、O2-有32个 以Fe4O3为例，其中Fe2+ 有8个等同点、Fe3+有2套等效点系（8+8）、O2-有32个
正负离子配位数 Mg2+为4、Al3+为6、O2-为4 Fe2+为4、Fe 3+为6、O2-为4
晶胞分子数 8 8
质点坐标 以镁铝尖晶石为例：
Mg2+：（1/8,1/8,1/8）
Al3+：（1/2,1/2,1/2）
O2-：（1/4, 1/4, 1/4） 以Fe4O3为例：
Fe2+：（1/8,1/8,1/8）
Fe3+：（1/8,1/8,1/8）、（1/2,1/2,1/2）
O2-：（1/4, 1/4, 1/4）
四面体孔隙数 64 64
八面体孔隙数 32 32
四面体孔隙位置 不共顶 不共顶
八面体孔隙位置 共棱或共面 共顶或共面
占据情况 8个Mg2+占据1/8的四面体孔隙；
16个Al3+占据1/2的八面体空隙 8个Fe2+占据1/4的八面体孔隙；
8个Fe3+占据1/8的四面体孔隙；
8个Fe3+占据1/4的八面体空隙
2. 同晶型典型材料及特性：
尖晶石型：磁铁矿、MgAl2O4、Mg2TiO4、Mn2TiO4等，结构稳定、可用作高温耐火材料，也可用作电子陶瓷材料；
反尖晶石型：Fe(MgFe)O4、Fe4O3、NiFe2O4等，具有磁性。
3. 结构与性能的关系：
尖晶石与反尖晶石结构类似，离子键结合牢固、硬度高、熔点高，反尖晶石具有强磁性、脆性大。
尖晶石结构正极材料
尖晶石结构正极材料
尖晶石结构正极材料是一种重要的电池材料，具有优异的电化学性能和热稳定性。本文将对尖晶石结构正极材料的特点、制备方法以及在电池领域的应用进行详细介绍。
一、尖晶石结构正极材料的特点
尖晶石结构正极材料具有以下几个特点：
1. 高能量密度：尖晶石结构正极材料的晶格结构具有较高的储能能力，能够提供更高的能量密度，使电池具有更长的续航能力。
2. 高循环稳定性：尖晶石结构正极材料在电池循环过程中具有较好的结构稳定性，能够有效抑制正极材料的结构破坏和容量衰减，延长电池的使用寿命。
3. 优异的热稳定性：尖晶石结构正极材料具有较高的熔点和热稳定性，能够在高温环境下保持较好的电化学性能，提高电池的安全性能。
二、尖晶石结构正极材料的制备方法
目前常见的尖晶石结构正极材料制备方法主要包括固相法、溶胶-凝胶法和水热法等。
1. 固相法：通过高温固相反应将金属氧化物和锂盐等原料进行混合烧结，得到尖晶石结构正极材料。
2. 溶胶-凝胶法：将金属盐和有机物溶解在溶剂中形成溶胶，经过凝胶化、干燥和煅烧等步骤制备尖晶石结构正极材料。
3. 水热法：利用高温高压水热反应，在水热条件下合成尖晶石结构正极材料。
三、尖晶石结构正极材料在电池领域的应用
尖晶石结构正极材料广泛应用于锂离子电池、锂硫电池和钠离子电池等领域。
1. 锂离子电池：尖晶石结构正极材料能够提供较高的电压和储能能力，被广泛应用于锂离子电池的正极材料，如锂铁磷酸锰、锂镍钴铝酸锰等。
2. 锂硫电池：尖晶石结构正极材料能够有效抑制锂枝晶生长和硫枝晶析出，提高锂硫电池的循环稳定性和能量密度。
3. 钠离子电池：尖晶石结构正极材料也可以应用于钠离子电池领域，具有较好的电化学性能和循环稳定性，有望成为钠离子电池的重要正极材料。
四、结语
尖晶石结构正极材料作为一种重要的电池材料，具有高能量密度、高循环稳定性和优异的热稳定性等特点。通过不同的制备方法可以获得具有尖晶石结构的正极材料，广泛应用于锂离子电池、锂硫电池和钠离子电池等领域，为电池技术的发展做出了重要贡献。随着科技的不断进步，尖晶石结构正极材料在电池领域的应用前景将更加广阔。
氧化钴的分类
氧化钴的分类
一、氧化钴的概述
氧化钴（Co3O4）是一种重要的过渡金属氧化物，由钴离子和氧离子组成。它具有许多优异的性质和广泛的应用。然而，由于氧化钴的特殊结构和性质，它可以被分为不同的形态和类型。本文将从不同的角度对氧化钴进行分类和探讨。
二、按晶体结构分类
2.1 尖晶石型氧化钴
尖晶石型氧化钴是最常见的一种形态。它由正四方晶系构成，钴离子和氧离子以特定的方式排列。尖晶石型氧化钴稳定性高，有较大的比表面积，因此在电化学催化、能量存储等领域具有广泛的应用。
2.2 针型氧化钴
针型氧化钴具有比尖晶石型氧化钴更为复杂的结构。它的晶胞与尖晶石型氧化钴相似，但其中插入了不同形状和大小的空隙。这些空隙提供了更多的反应活性位点，使针型氧化钴表现出更好的催化和吸附性能。
三、按形貌分类
3.1 纳米颗粒
氧化钴的纳米颗粒是指直径小于100纳米的微粒。这种形态的氧化钴具有较大的比表面积和较好的催化活性，常被用于气体传感器、储能器件以及电化学反应等领域。
3.2 纤维状氧化钴
纤维状氧化钴是由许多纳米颗粒组成的纤维状结构，形态类似于棉花状。纤维状氧化钴具有高度通透性和可自由调节的比表面积，广泛应用于染料敏化太阳能电池和电化学催化剂等领域。 3.3 薄膜型氧化钴
薄膜型氧化钴是指氧化钴在基底上形成的一层薄膜。薄膜型氧化钴具有较大的界面面积和优异的催化性能，常被用于阳光能电池、电催化和储能等领域。
四、按制备方法分类
4.1 水热法制备的氧化钴
水热法是最常用的制备氧化钴的方法之一。在水热条件下，通过调节反应温度、反应时间和反应物配比等因素，可以得到不同形貌和性质的氧化钴。
4.2 热解法制备的氧化钴
热解法是一种将前驱物在高温下热分解生成氧化钴的方法。通过选择合适的前驱物和热解条件，可以得到具有不同晶体结构和形貌的氧化钴。
4.3 模板法制备的氧化钴
模板法是利用模板的形状和特性来控制氧化钴的形貌和结构的一种方法。模板可以是无机晶体、有机分子或生物大分子等，通过将模板与钴前驱物进行反应，再去除模板，得到具有特定形貌和结构的氧化钴材料。
从尖晶石到四氧化三铁的结构
从尖晶石到四氧化三铁的结构
尖晶石和四氧化三铁是两种不同的晶体结构，它们在化学性质和应用领域上也有所不同。本文将分别介绍尖晶石和四氧化三铁的结构特点和相关知识。
一、尖晶石的结构特点
尖晶石是一种典型的立方晶体结构，其晶胞中含有四个正离子和六个负离子。其中，四个正离子位于晶胞的顶点，形成一个正方体。而六个负离子则分别位于正方体的面心和体心位置。
尖晶石晶体的化学式通常表示为AB2O4，其中A代表一价或二价金属离子，B代表三价金属离子，O代表氧离子。尖晶石晶体常见的化合物有MgAl2O4、Fe3O4等。
尖晶石晶体的结构稳定，具有较高的硬度和热稳定性，因此被广泛应用于材料科学领域。例如，尖晶石材料常被用作电子器件的基底材料、催化剂的载体以及光学材料等。
二、四氧化三铁的结构特点
四氧化三铁是一种具有磁性的氧化物，其晶体结构属于立方晶系。在四氧化三铁的结构中，铁原子与氧原子呈八面体配位，形成一个类似于尖晶石的结构。然而，与尖晶石不同的是，四氧化三铁中的铁原子和氧原子的配位数不同。
具体而言，四氧化三铁的晶胞中含有两个铁原子和三个氧原子。两个铁原子位于晶胞的体心和面心位置，而三个氧原子则分别位于晶胞的顶点、体心和面心位置。
四氧化三铁是一种重要的磁性材料，具有良好的磁性和导电性能。因此，它在电子器件、存储介质等领域有着广泛的应用。
三、尖晶石与四氧化三铁的区别
尽管尖晶石和四氧化三铁的晶体结构都属于立方晶系，但它们的结构特点和化学组成有所不同。
尖晶石晶体的晶胞中含有四个正离子和六个负离子，而四氧化三铁晶体的晶胞中含有两个铁原子和三个氧原子。
尖晶石中的正离子通常是一价或二价金属离子，而四氧化三铁中的铁原子则为三价。
尖晶石晶体的化学式通常表示为AB2O4，而四氧化三铁的化学式则为Fe3O4。
四、尖晶石和四氧化三铁的应用领域
由于尖晶石晶体具有较高的硬度和热稳定性，因此广泛应用于材料科学领域。尖晶石材料常被用作电子器件的基底材料、催化剂的载体以及光学材料等。
尖晶石 结构
尖晶石 结构
尖晶石是一种具有特殊结构和性质的矿物，它在地质学和材料科学中有着重要的应用。尖晶石的结构由氧离子构成的立方密堆结构和金属离子填充在其中的空隙组成，这种结构使得尖晶石具有许多独特的性质和应用。
尖晶石的化学式通常为AB2O4，其中A代表正离子，B代表二价正离子。在尖晶石的结构中，氧离子形成了一个立方密堆结构，而A和B离子则填充在氧离子的空隙中。这种结构使得尖晶石具有很高的结构稳定性和热稳定性，同时也赋予了它一些特殊的性质。
尖晶石具有很高的硬度和耐磨性，这使得它在工业上有广泛的应用。例如，在陶瓷工业中，尖晶石可以用来制作高硬度和耐磨的陶瓷材料，如刀具、轴承等。此外，尖晶石还可以用来制作电子器件中的绝缘材料和介质材料，如电容器、电感器等。尖晶石具有很高的绝缘性能和介电常数，可以有效地隔离电子器件中的电流和信号。
除了在工业上的应用外，尖晶石还具有一些特殊的物理性质。例如，尖晶石具有铁磁性和铁电性，这使得它在信息存储和传输方面有着重要的应用。尖晶石可以用来制作磁性材料和铁电材料，如硬盘、磁带等。此外，尖晶石还具有光学性质，可以用来制作光学器件和光学传感器。
尖晶石还具有一些其他的特殊性质和应用。例如，尖晶石具有很高的抗辐射性能，可以用来制作核能设备中的结构材料和防护材料。此外，尖晶石还可以用来制作化学传感器和生物传感器，用于检测和分析化学物质和生物分子。
总之，尖晶石是一种具有特殊结构和性质的矿物，它在地质学和材料科学中有着重要的应用。尖晶石的结构由氧离子构成的立方密堆结构和金属离子填充在其中的空隙组成，这种结构使得尖晶石具有许多独特的性质和应用。尖晶石在工业上可以用来制作陶瓷材料、电子器件、磁性材料等，在信息存储和传输、光学传感器等方面有着重要的应用。此外，尖晶石还具有抗辐射性能和化学传感性能，可以用于核能设备、化学分析等领域。
