四通阀工作原理
4通阀切换原理
4通阀切换原理1. 什么是4通阀4通阀，也称为四通阀或四通换向阀，是一种常用的液压控制元件。
它能够将液压系统中的液体流向两个不同的方向，并且可以通过控制来实现切换。
四通阀通常由主体、阀芯和驱动机构组成。
2. 四通阀的基本原理四通阀的基本原理是通过控制阀芯的位置和动作来改变液体流动的方向。
具体来说，当液压油进入四通阀时，它会施加力量在阀芯上，从而使得阀芯与主体之间形成一个密封状态。
根据不同的控制方式和工作状态，液压油可以通过不同的管道进入或排出四通阀。
在正常工作状态下，当液压油从一个管道进入时，另一个管道会被封闭。
这样就实现了液体流向两个不同方向的切换。
3. 四通阀的工作原理四通阀有多种工作方式，包括手动操作、电磁操作和气动操作等。
下面将分别介绍这些工作原理。
3.1 手动操作在手动操作方式下，四通阀通常具有手柄或手轮来控制阀芯的位置。
通过旋转手柄或手轮，可以改变阀芯的位置，从而实现液体流向两个不同方向的切换。
当手柄或手轮处于中间位置时，阀芯位于中立位置，两个管道之间不会有液体流动。
当旋转手柄或手轮时，阀芯会移动到一个新的位置，使得一个管道与进口相连，另一个管道与出口相连。
这样就改变了液体流动的方向。
3.2 电磁操作在电磁操作方式下，四通阀通过电磁线圈来控制阀芯的位置。
当电磁线圈通电时，它会产生磁场作用力，并将阀芯吸引到一个新的位置。
这个新位置与进口和出口相连，从而改变了液体流动的方向。
当电磁线圈断电时，磁场作用力消失，阀芯会回到中立位置。
在中立位置下，两个管道之间不会有液体流动。
3.3 气动操作在气动操作方式下，四通阀通过气压来控制阀芯的位置。
通过控制气源的压力和流量，可以改变阀芯的位置，从而实现液体流向两个不同方向的切换。
当气源施加压力时，阀芯会移动到一个新的位置，使得一个管道与进口相连，另一个管道与出口相连。
这样就改变了液体流动的方向。
4. 四通阀的应用四通阀广泛应用于各种液压系统中，包括工业设备、机械设备、汽车等领域。

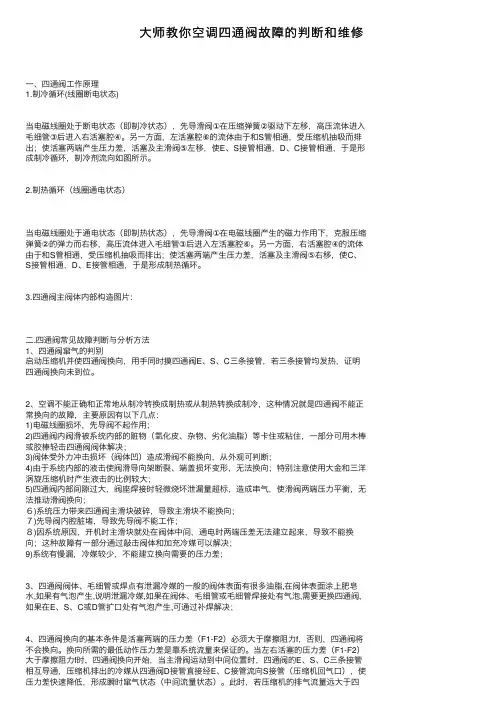

大师教你空调四通阀故障的判断和维修
⼤师教你空调四通阀故障的判断和维修⼀、四通阀⼯作原理1.制冷循环(线圈断电状态)当电磁线圈处于断电状态（即制冷状态），先导滑阀①在压缩弹簧②驱动下左移，⾼压流体进⼊⽑细管③后进⼊右活塞腔④。
另⼀⽅⾯，左活塞腔⑥的流体由于和S管相通，受压缩机抽吸⽽排出；使活塞两端产⽣压⼒差，活塞及主滑阀⑤左移，使E、S接管相通，D、C接管相通，于是形成制冷循环，制冷剂流向如图所⽰。
2.制热循环（线圈通电状态）当电磁线圈处于通电状态（即制热状态），先导滑阀①在电磁线圈产⽣的磁⼒作⽤下，克服压缩弹簧②的弹⼒⽽右移，⾼压流体进⼊⽑细管③后进⼊左活塞腔⑥。
另⼀⽅⾯，右活塞腔④的流体由于和S管相通，受压缩机抽吸⽽排出；使活塞两端产⽣压⼒差，活塞及主滑阀⑤右移，使C、S接管相通，D、E接管相通，于是形成制热循环。
3.四通阀主阀体内部构造图⽚：⼆.四通阀常见故障判断与分析⽅法1、四通阀窜⽓的判别启动压缩机并使四通阀换向，⽤⼿同时摸四通阀E、S、C三条接管，若三条接管均发热，证明四通阀换向未到位。
2、空调不能正确和正常地从制冷转换成制热或从制热转换成制冷，这种情况就是四通阀不能正常换向的故障，主要原因有以下⼏点：1)电磁线圈损坏，先导阀不起作⽤；2)四通阀内阀滑被系统内部的赃物（氧化⽪、杂物、劣化油脂）等卡住或粘住，⼀部分可⽤⽊棒或胶棒轻击四通阀阀体解决；3)阀体受外⼒冲击损坏（阀体凹）造成滑阀不能换向，从外观可判断；4)由于系统内部的液击使阀滑导向架断裂、端盖损坏变形，⽆法换向；特别注意使⽤⼤⾦和三洋涡旋压缩机时产⽣液击的⽐例较⼤；5)四通阀内部间隙过⼤，阀座焊接时轻微烧坏泄漏量超标，造成串⽓，使滑阀两端压⼒平衡，⽆法推动滑阀换向；６)系统压⼒带来四通阀主滑块破碎，导致主滑块不能换向；７)先导阀内腔脏堵，导致先导阀不能⼯作；８)因系统原因，开机时主滑块就处在阀体中间，通电时两端压差⽆法建⽴起来，导致不能换向；这种故障有⼀部分通过敲击阀体和加充冷媒可以解决；9)系统有慢漏，冷媒较少，不能建⽴换向需要的压⼒差；3、四通阀阀体、⽑细管或焊点有泄漏冷媒的⼀般的阀体表⾯有很多油脂,在阀体表⾯涂上肥皂⽔,如果有⽓泡产⽣,说明泄漏冷媒,如果在阀体、⽑细管或⽑细管焊接处有⽓泡,需要更换四通阀,如果在E、S、C或D管扩⼝处有⽓泡产⽣,可通过补焊解决；4、四通阀换向的基本条件是活塞两端的压⼒差（F1-F2）必须⼤于摩擦阻⼒f，否则，四通阀将不会换向。
四通阀 工作原理
四通阀工作原理最近在研究四通阀，发现了一些有趣的原理，今天就想跟大家好好聊一聊。
你们有没有遇到过空调一会儿吹热风一会儿吹冷风这种情况呢？这就可能和四通阀有关系哦。
其实四通阀就像是一个路口的交通指挥员，它能控制冷媒（空调中用来传递热量的物质，这就是专业术语啦，就像汽车是马路运输的载体一样的存在）的流向。
大家可以想象一下，四通阀里有几根管子，就好比是几条马路。
正常情况下，冷媒在空调系统里就是按照一定的路线在这些“马路”上走，这样空调正常制冷或者制热。
制冷的时候，冷媒就沿着一条路线，把室内的热量带到室外去；制热的时候就反过来。
这就要说到四通阀神奇的地方了，它能通过阀芯的移动改变这些“马路”的连通情况，让冷媒改变流向。
打个比方吧，就像我们家里的水管系统，如果有一个特殊的龙头（四通阀就像这个龙头），转动这个龙头就能让水从本来流向卫生间的，改道流向厨房。
不过老实说，我一开始也不明白，这个四通阀的阀芯是怎么那么精确地控制冷媒流向的呢？后来看了一些资料才知道，四通阀里面的阀芯是受到电磁力等一些力量的控制的。
说到这里，你可能会问，四通阀在生活中的实际应用到底有哪些呢？除了空调制冷制热的切换，如果用在一些大型的制冷系统或者热泵系统里，它可以在不同的工作状态下，调整冷媒的运行路径，满足不同的热量需求。
比如说一些有加热和制冷需求的厂房，四通阀就能派上大用场。
有意思的是，四通阀要是出了问题可就麻烦了。
比如说阀芯卡住了，那冷媒流向就乱套了，空调也就不正常工作了。
所以使用含有四通阀的设备时，我们也要注意定期维护。
对于四通阀原理的学习过程，让我意识到再复杂的东西也能通过通俗的方式去理解。
我现在还在想，能不能有更简化的设计来实现相同的功能呢？这就是我的一点延伸思考啦。
不知道你们对四通阀原理有些什么见解呢？欢迎大家一起来讨论呀。
四通阀工作原理
四通阀工作原理引言概述：四通阀是一种常见的控制阀门，广泛应用于工业自动化系统中。
它具有多种功能，如流量调节、流向切换和压力控制等。
本文将详细介绍四通阀的工作原理。
正文内容：1. 工作原理概述1.1 四通阀的定义四通阀是一种具有四个口的阀门，其中两个口用于进出流体，另外两个口用于控制流体的流向。
1.2 四通阀的分类四通阀按照控制方式可分为手动控制和自动控制两种类型。
手动控制的四通阀需要人工操作，而自动控制的四通阀则通过电气或气动装置实现自动控制。
1.3 四通阀的工作原理四通阀通过改变阀内流体的流向和流量来实现控制功能。
根据控制信号的不同，四通阀可以将流体导向不同的通道，从而实现不同的控制效果。
2. 四通阀的结构和组成2.1 阀体四通阀的阀体通常由铸铁、不锈钢或铜制成，以保证阀门的耐腐蚀性和耐压性。
2.2 阀盖阀盖是四通阀的上部组成部分，通常由铸铁、不锈钢或铜制成。
它的主要作用是保护阀门内部的零件和密封结构，同时提供阀门的密封性能。
2.3 阀芯阀芯是四通阀的核心部件，用于控制流体的流向和流量。
它通常由不锈钢或铜制成，具有良好的耐磨性和耐腐蚀性。
2.4 密封结构四通阀的密封结构包括阀座密封和阀盖密封。
阀座密封通常采用橡胶环或金属密封圈，而阀盖密封则采用填料或密封垫片。
3. 四通阀的工作过程3.1 流体进入阀体当四通阀接收到控制信号后，流体从进口口进入阀体，并通过阀芯的控制进入相应的通道。
3.2 流体流向控制根据控制信号的要求，阀芯会改变位置，使得流体流向发生改变，从而控制流体的流向。
3.3 流量调节通过改变阀芯的位置，四通阀可以控制流体的流量大小，从而满足不同的工艺要求。
3.4 压力控制四通阀还可以通过控制流体的流量来实现压力的调节和控制，以保证系统的正常运行。
4. 四通阀的应用领域4.1 工业自动化四通阀在工业自动化系统中广泛应用，用于控制流体的流向和流量，实现自动化生产过程。
4.2 液压系统四通阀在液压系统中用于控制液压油的流向和流量，实现液压系统的正常运行。
四通阀工作原理
四通阀工作原理
四通阀是一种常用的流体控制阀门，它可以实现流体的分流、合流和切换功能，广泛应用于液压系统、气动系统和工业自动化控制系统中。
四通阀的工作原理十分重要，下面将详细介绍四通阀的工作原理。
首先，四通阀由阀体、阀芯、阀座、驱动装置等部件组成。
当四通阀处于关闭
状态时，阀芯与阀座完全密封，流体无法通过阀体，从而实现了流体的切断功能。
当四通阀需要开启时，驱动装置通过操纵阀芯的运动，使其与阀座分离，从而使流体可以通过阀体，实现了流体的通路功能。
其次，四通阀的工作原理涉及到分流、合流和切换功能。
在分流功能中，四通
阀可以将流体分成两条或多条不同的通路，实现流体的分流控制。
在合流功能中，四通阀可以将两条或多条不同的通路合并成一条通路，实现流体的合流控制。
在切换功能中，四通阀可以实现不同通路之间的快速切换，满足不同工况下的流体控制需求。
最后，四通阀的工作原理还涉及到流体的压力损失和流量控制。
在四通阀内部，流体经过阀芯和阀座时会产生一定的阻力，从而导致流体的压力损失。
同时，四通阀可以通过调节阀芯的位置和开度，实现对流体流量的精确控制，满足不同工况下的流体流量需求。
综上所述，四通阀通过阀芯的运动实现流体的分流、合流和切换功能，同时通
过调节阀芯的位置和开度实现对流体流量的控制，从而满足不同工况下的流体控制需求。
四通阀的工作原理十分重要，对于液压系统、气动系统和工业自动化控制系统的正常运行起着至关重要的作用。
四通阀的结构及工作原理与维修
四通阀的结构及工作原理与维修四通阀是一种常见的工业阀门，广泛应用于各种管道系统中，用于改变流体的流向和控制流量。
下面将详细介绍四通阀的结构、工作原理以及常见的维修方法。
一、四通阀的结构1.阀体：通常由铸铁、球墨铸铁、钢等材料制成，具有良好的机械强度和密封性能。
2.阀瓣：常见的阀瓣有球形、圆柱形等形状。
它能够在阀体内旋转或上下移动，以控制流体的流向和流量。
3.阀杆：用于传输开关操作力和阀瓣的运动力。
4.密封面：通常由耐磨、耐腐蚀的材料制成，能够确保阀门的密封性能。
5.操作装置：可以是手动操作装置、电动装置、气动装置等。
6.进出口口径：四通阀的进出口口径根据工作条件和流体参数来确定，常见的口径有DN15~DN600等。
二、四通阀的工作原理四通阀的工作原理主要包括旋转和升降两种方式。
1.旋转方式：当阀瓣处于旋转状态时，流体能够在阀体内自由流动。
通过旋转阀瓣的角度，可以改变流体的流向。
2.升降方式：当阀瓣上升或下降时，阀瓣和阀座之间的间隙发生变化，从而实现对流体流量的控制。
根据不同的工况和要求，可以选择旋转方式或升降方式来实现对流体的控制和调节。
三、四通阀的维修1.检查阀门：定期检查阀门的操作状况、密封性能以及阀瓣和阀座的磨损程度。
如发现问题，及时维修或更换。
2.清洁阀门：定期清洁阀门，以防止杂质积聚导致阀瓣卡住或密封面破损。
可以采用机械清洗或化学清洗的方式进行。
3.更换密封件：当发现阀门密封性能下降时，需要及时更换密封件。
在更换密封件时，要选择适合的材料和型号，并保证安装过程中的严密性。
4.更换阀瓣和阀座：当阀瓣或阀座严重磨损或损坏时，需要进行更换。
在更换阀瓣和阀座时，要确保新件的质量和尺寸与原件相同。
5.润滑维护：定期对阀门进行润滑，以减少摩擦和磨损。
可以根据使用条件选择适当的润滑剂，如液体润滑油或固体润滑脂等。
以上是四通阀的结构、工作原理和维修方法的介绍。
在实际应用中，要根据具体情况选择合适的四通阀，并严格按照操作规程进行使用和维护，以确保其正常工作和延长使用寿命。
四通阀工作原理
四通阀工作原理四通阀是一种用于控制流体流动方向的阀门，通常用于液压系统中。
它可以将流体从一个管道导向另一个管道，同时阻止流体流向其他管道。
四通阀的工作原理基于其内部结构和工作方式，下面将详细介绍四通阀的工作原理。
1. 内部结构。
四通阀通常由阀体、阀芯、阀座和控制手柄等部件组成。
阀体是四通阀的外壳，用于固定和支撑其他部件。
阀芯是四通阀的关键部件，它可以在阀体内移动，从而改变流体的流动方向。
阀座是阀芯的固定座位，用于确保阀芯在不同位置时能够与阀座密封，防止流体泄漏。
控制手柄用于手动控制阀芯的位置，从而改变流体的流动方向。
2. 工作原理。
四通阀的工作原理可以分为两种情况，手动控制和自动控制。
手动控制，当使用手动控制时，操作人员通过控制手柄来改变阀芯的位置。
当阀芯处于一定位置时，流体可以从一个管道流向另一个管道，同时阻止流体流向其他管道。
通过手动控制，可以实现流体的单向或双向流动，满足不同工况下的需求。
自动控制，当使用自动控制时，四通阀通常与液压系统中的其他元件（如液压缸、液压马达等）配合使用。
通过液压系统提供的压力，可以控制阀芯的位置，从而改变流体的流动方向。
当需要改变流体流向时，液压系统会向四通阀施加压力，使阀芯移动到相应的位置，从而实现流体的流向控制。
3. 应用领域。
四通阀广泛应用于各种液压系统中，如工程机械、冶金设备、船舶设备、航空航天设备等。
在这些领域中，四通阀可以实现流体的流向控制，从而实现液压系统的正常运行和工作效率的提高。
总结。
四通阀是一种用于控制流体流动方向的重要阀门，其工作原理基于其内部结构和工作方式。
通过手动控制或自动控制，可以实现流体的单向或双向流动，满足不同工况下的需求。
四通阀在液压系统中有着广泛的应用，为各种设备和机械的正常运行提供了重要保障。
四通阀工作原理
四通阀工作原理四通阀是一种常见的流体控制装置，通常用于调节流体的流向和流量。
它具有多个入口和出口，可以将流体从一个入口引导到多个出口，或者将多个入口的流体引导到一个出口。
四通阀的工作原理基于其内部的阀芯和阀座的移动，以控制流体的流向。
四通阀的主要构成部分包括阀体、阀芯、阀座和密封件。
阀体是四通阀的外壳，通常由金属材料制成，具有多个入口和出口。
阀芯是位于阀体内部的可移动部件，它可以通过手动操作或电动机构来控制其位置。
阀座是阀芯的底部部分，与阀体内的通道相对应，用于控制流体的流向。
四通阀的工作原理可以简单描述为以下几个步骤：1. 初始状态：当四通阀处于关闭状态时，阀芯位于阀座上方，阻断了流体的通道。
此时，流体无法从任何入口进入四通阀，也无法从任何出口流出。
2. 流体引导：当需要将流体从一个入口引导到多个出口时，操作人员可以通过手动操作或电动机构将阀芯向下移动。
阀芯的下降会使得阀座脱离阀芯，打开了与一个入口相对应的通道。
流体可以通过该通道进入四通阀，并根据阀芯的位置，分流到多个出口。
3. 流体混合：当需要将多个入口的流体混合并引导到一个出口时，操作人员可以将阀芯向上移动。
阀芯的上升会使得阀座与阀芯接触，关闭了与一个入口相对应的通道。
此时，流体只能通过其他入口进入四通阀，并在阀芯的位置下，混合流入一个出口。
4. 流体调节：通过控制阀芯的位置，可以调节流体的流向和流量。
当阀芯位于中间位置时，流体可以在四通阀内部的不同通道之间自由流动。
通过调整阀芯的位置，可以改变流体的分流比例和流速，实现对流体的精确控制。
需要注意的是，四通阀的工作原理可以根据具体的设计和应用而有所不同。
上述描述仅为一般情况下的工作原理，实际情况可能会有所差异。
总结：四通阀是一种用于控制流体流向和流量的装置，通过阀芯和阀座的移动来实现流体的引导、混合和调节。
它具有多个入口和出口，可以将流体从一个入口引导到多个出口，或者将多个入口的流体引导到一个出口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作原理
●制冷循环工况
当电磁线圈处于断电状态，导阀小阀块左移，空调压缩机高压流体经D、R毛细管流入右阀碗腔，左阀碗腔低压流体经L、S毛细管流回压缩机，左、右阀碗及阀块左移，形成制冷循环。
制冷剂流向如图a 所示。
●制热循环工况
当电磁线圈处于通电状态，导阀小阀块右移，空调压缩机高压流体经D、L毛细管流入左阀碗腔，右阀碗腔低压流体经R、S毛细管流回压缩机，左、右阀碗及阀块右移，形成制热循环。
制冷剂流向如图b 所示。
某厂家四通阀技术参数
注意事项
●检测
四通阀检测（尤其在低压换向性能测试）时，应在进气口前设立一个足够大的气容，以保证检测气源的流量和压力的稳定。
●安装
请按图示正确方式安装。
安装位置取制冷系统中震动最小处。
●焊接
焊接时，阀体受热温度不得超过120°C。
●储藏
四通阀存放在干燥通风处，不得有水分、灰尘、污物进入阀体内，严禁于腐蚀行物质混放。
