DH―SA型速度检测仪使用说明沈阳泰华电力设备制造有限公司地址：沈阳市沈河区天后宫路24号电话：（024）88573693 传真：（024）88573617欢迎使用本公司生产的DH-SA型速度检测仪在使用前请仔细阅读使用说明•产品概述本产品适用于矿山、冶金、电力、码头等场所,对带式输送机或旋转设备的带速或转速时实检测。
本产品采用微型单片计算机技术，开关电源供电，使产品在使用性能、抗干扰及电源电压适应等方面有了很大的提高。
产品综合了多种速度检测器的功能，在使用性能上相当完善。
工作参数通过键盘设置，使用方便，参数永久保存，不怕掉电。
传感头与控制箱之间采用二线恒流传输，且不分正、负，使用与维修十分便，是自动化控制系统中理想的检测设备。
·性能说明本产品具有二种工作方式a．检测输送带的带速b．检测输送带从动滚筒的转速或旋转设备的转速检测仪内有四只继电器,做为控制信号输出。
k1~k4继电器的工作状态受传感头实测数值同予置数值比较结果的控制,当实测数值大于或等于予置数值时, 继电器为设定的状态(“1”为吸合、“0”为释放),小于时开始延时（如果设定了转换延时时间）时间到后转换为设定的相反状态。
如果设置了起动延时时间,在起动时k2~k4将保持为设定状态, 延时时间到已后进入检测状态。
通常情况下K1做为速度信号输出（联锁起动时用）K2~K4做为打滑的报警输出·键盘及显示·六位LED数码显示在工作参数设定状态显示各种参数在运行状态显示实测数值显示提示符·五只LED指示灯K1 K2 K3 K4四只继电器的工作状态点亮时为吸合电源工作指示·提示符含义P 监控状态,在此状态下可以设置工作参数PC 设定工作方式,借助↑、↓键选定工作方式,确定后按ENT键默认状态为a工作方式H1 K1继电器的工作参数(带速或转速)H2 K2继电器的工作参数(带速或转速)H3 K3继电器的工作参数(带速或转速)H4 K4继电器的工作参数(带速或转速)d1 设定4~20mA电流输出时20mA输出时所对应的带速或转速不设定时系统自动设定为带速2.500m/s或转速2500rpm L 起动延时时间L1 K1继电器工作状态转换延时时间L2 K2继电器工作状态转换延时时间L3 K3继电器工作状态转换延时时间L4 K4继电器工作状态转换延时时间转换延时时间是指实测数值小于设定数值时继电器的工作状态转换时间][ 继电器状态“1”为吸合、“0”为释放四只LED分别对应K1~K4继电器。
DH-F速度检测仪使用说明
1 —————————————————————————————————————————————————————
地址：沈阳市东陵区榆林大街 28 号 电话：（024）88260201 （024）28263535
Http//:

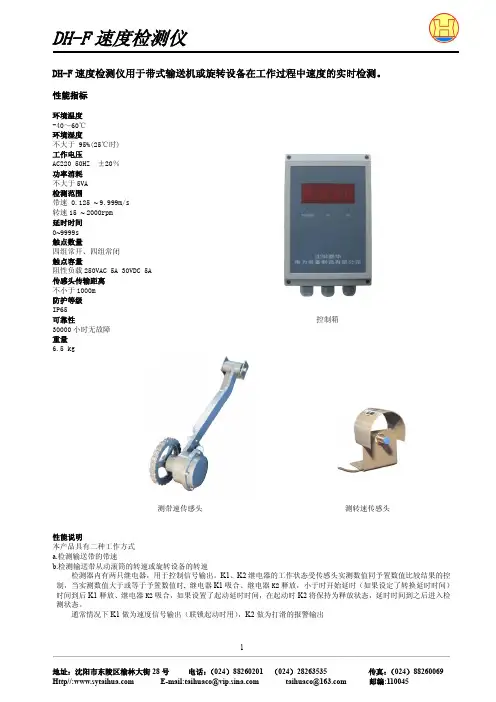

DH-F 速度检测仪
DH-F 速度检测仪用于带式输送机或旋转设备在工作过程中速度的实时检测。
性能指标
环境温度 -40～60℃ 环境湿度 不大于 95%(25℃时) 工作电压 AC220 50HZ ±20％ 功率消耗 不大于 5VA 检测范围 带速 0.125 ~ 9.999m/s 转速 15 ~ 2000rpm 延时时间 0~9999s 触点数量 四组常开、四组常闭 触点容量 阻性负载 250VAC 5A 30VDC 5A 传感头传输距离 不小于 1000m 防护等级 IP65 可靠性 30000 小时无故障 重量 6.5 kg
地址：沈阳市东陵区榆林大街 28 号 电话：（024）88260201 （024）28263535
Http//:
E-mail:taihuaco@
taihuaco@
传真：（024）88260069 邮编:110045
设定后请按确认键，系统转到下一个参数的设定状态。所有参数设定好后，在显示 RUN 时按确认键进入检测状态。 接线：
2 —————————————————————————————————————————————————————
地址：沈阳市东陵区榆林大街 28 号 电话：（024）88260201 （024）28263535
E-mail:taihuaco@
taihuaco@
传真：（024）88260069 邮编:110045
DH-SV型速度检测器使用说明书
DH-SV型速度检测器使用说明书产品介绍胶带速度检测器主要用于带式输送机胶带运行速度检测，具有一级打滑报警、二级打滑停机、顺序启动控制等功能。
胶带速度检测器测速精度高，具有0.01m/s 的带速分辨率，0.3~9.8m/s 的测速范围，双传感器结构，以驱动滚筒的转速为基准判断带式输送机的运行状态，可实现带式输送机的启动-运行-制动进行全过程监控，并可用于可变带速的带式输送机。
1.1.主要用途及适用范围产品主要用于固定带速和可变带速带式输送机、堆取料机的安全保护，产品主要功能如下：1. 一级打滑报警2. 二级打滑停机3. 超速保护4. 低速抱闸5. 顺序启动6. 启动延时7. 输出缓冲8. 4-20mA输出产品适用于煤矿、码头、电力、冶金、建材、化工等行业输送散料用固定带速或可变带速带式输送机。
2.型号DOB-DH-SA/L3.技术参数3.1工作环境（1）工作地点的海拔高度不大于4000米；（2）工作环境温度不超过+50°C，以24小时为周期内的平均温度不大于+35°C，最低温度不低于-40°C；（3）相对湿度不超过50%，当环境温度低于+50°C时，允许又较高的相对湿度，例如：在+20°C时为90%，但不允许产生凝露；（4）工作环境允许振动：10 ~ 15HZ，最大加速度小于5g；（5）能在一定的有电磁干扰的环境中正常使用。
3.2 主要技术1)信息显示方式：LED液晶显示屏；2)接点形式：非接触式传感器，双传感器结构；3)测速精度：具有0.01m/s 的带速分辨率，0.5~9.8m/s 的测速范围4)工作电压：AC220V50H z。
5)整机重量：3.8Kg。
4.工作原理胶带速度检测器接到CANBUS 现场总线上，当现场发生一级打滑报警、二级打滑停机动作时，胶带速度检测器的内部传感器的常开常闭接点转换，速度检测器液晶显示屏显示故障代码。
速度检测器在收到综保仪的查询信息后，立即发送一条响应信息到CANBUS上，综保仪收到此信息后，立即对其处理，并将此速度检测器的ID地址、故障状态等信息显示于触摸屏上。

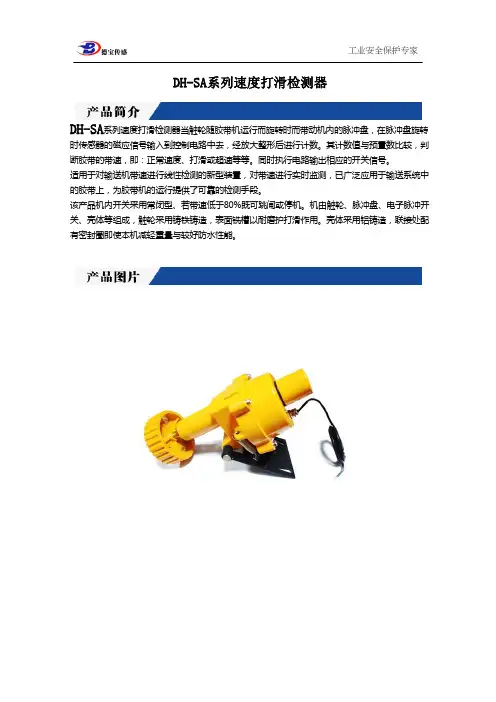

DH-SA系列速度打滑检测器
DH-SA系列速度打滑检测器
DH-SA系列速度打滑检测器当触轮随胶带机运行而旋转时而带动机内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大整形后进行计数。
其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等等。
同时执行电路输出相应的开关信号。
适用于对输送机带速进行线性检测的新型装置，对带速进行实时监测，已广泛应用于输送系统中的胶带上，为胶带机的运行提供了可靠的检测手段。
该产品机内开关采用常闭型、若带速低于80%既可跳闸或停机。
机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以耐磨护打滑作用。
壳体采用铝铸造，联接处配有密封圈即使本机减轻重量与较好防水性能。
DH-SA型速度检测仪在皮带运输机上的应用
