空气压缩机基础知识

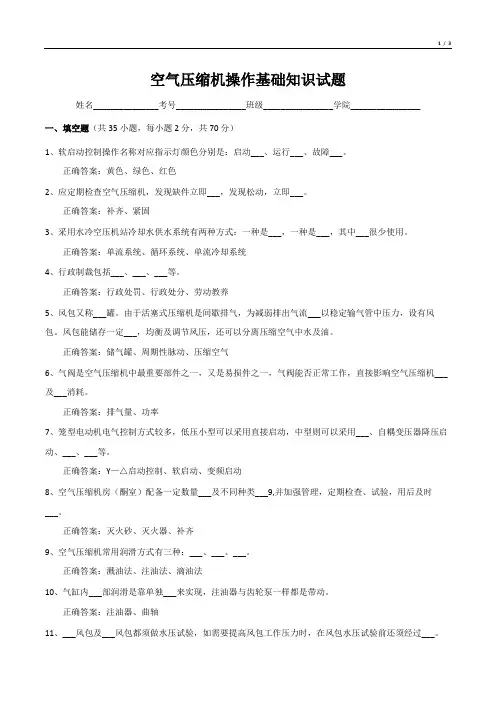

空气压缩机操作基础知识试题
空气压缩机操作基础知识试题姓名_______________考号________________班级________________学院________________一、填空题（共35小题，每小题2分，共70分）1、软启动控制操作名称对应指示灯颜色分别是：启动___、运行___、故障___。
正确答案：黄色、绿色、红色2、应定期检查空气压缩机，发现缺件立即___，发现松动，立即___。
正确答案：补齐、紧固3、采用水冷空压机站冷却水供水系统有两种方式：一种是___，一种是___，其中___很少使用。
正确答案：单流系统、循环系统、单流冷却系统4、行政制裁包括___、___、___等。
正确答案：行政处罚、行政处分、劳动教养5、风包又称___罐。
由于活塞式压缩机是间歇排气，为减弱排出气流___以稳定输气管中压力，设有风包。
风包能储存一定___，均衡及调节风压，还可以分离压缩空气中水及油。
正确答案：储气罐、周期性脉动、压缩空气6、气阀是空气压缩机中最重要部件之一，又是易损件之一，气阀能否正常工作，直接影响空气压缩机___及___消耗。
正确答案：排气量、功率7、笼型电动机电气控制方式较多，低压小型可以采用直接启动，中型则可以采用___、自耦变压器降压启动、___、___等。
正确答案：Y—△启动控制、软启动、变频启动8、空气压缩机房（酮室）配备一定数量___及不同种类___9,并加强管理，定期检查、试验，用后及时___。
正确答案：灭火砂、灭火器、补齐9、空气压缩机常用润滑方式有三种：___、___、___。
正确答案：溅油法、注油法、滴油法10、气缸内___部润滑是靠单独___来实现，注油器与齿轮泵一样都是带动。
正确答案：注油器、曲轴11、___风包及___风包都须做水压试验，如需要提高风包工作压力时，在风包水压试验前还须经过___。
正确答案：新焊制完毕、检修后、强度核算12、空气压缩机停机时间较长时，应关闭___或者___。
空气压缩机维修人员初级培训
空气压缩机维修人员初级培训一、空气压缩机的工作原理1. 空气压缩机的工作原理空气压缩机是通过机械装置将大气中的空气吸入机器内部，并将其压缩成高压空气。
其基本工作原理是利用驱动装置，使压缩机内的活塞做往复运动，从而改变气体的压力和体积。
2. 空气压缩机的分类根据工作原理和压缩方式，空气压缩机可以分为往复式压缩机、螺杆式压缩机和回转式压缩机等种类。
3. 空气压缩机的工作流程空气压缩机的工作流程主要包括空气吸入、压缩和排放三个过程。
在工作中，维修人员需要了解各个工作流程的特点和要求，以便及时发现故障。
二、常见故障及解决方法1. 压缩机温度过高造成此故障的原因可能有：润滑油不足、压缩机内部漏气、冷却系统故障等。
维修人员需要检查压缩机的油液状态，及时更换润滑油；检查压缩机的密封性，减少漏气现象；检查冷却系统的工作状态，清理散热器和换热器。
2. 压缩机噪音过大噪音过大可能是由于压缩机内的零部件磨损、螺杆配合间隙不合适等原因造成的。
维修人员需要对压缩机进行全面检查，更换磨损零部件，调整螺杆配合间隙。
3. 压缩机无法启动导致压缩机无法启动的原因可能有：电源故障、电机故障、控制系统故障等。
维修人员需要检查电源供电情况，检查电机的运转情况，检查控制系统的工作状态。
4. 压缩机排气温度过高可能的原因是：排气系统漏气、冷却系统故障等。
维修人员需要检查排气系统的密封性，修复漏气；检查冷却系统的工作状态。
5. 压缩机出现漏气造成此故障的原因可能有：密封件磨损、管道连接接头松动等。
维修人员需要及时更换磨损的密封件，重新紧固管道连接接头。
以上是空气压缩机维修人员初级培训的部分内容，希會对你有所帮助。
三、维修工具及安全操作1. 常用维修工具空气压缩机维修需要使用一些常见的工具，例如扳手、扳手套筒、电动扳手、扳手螺丝刀、气动工具等。
维修人员需要熟练掌握这些工具的使用方法，确保在维修过程中能够高效、安全地进行操作。
2. 安全操作规范在进行空气压缩机维修作业时，维修人员需要严格遵守相关的安全操作规范，确保维修过程中不会出现安全事故。
空压机必备的基础知识
空压机必备的基础知识⒈压缩机的定义：A、压缩机的定义：给气体加压并能将气体连续送出的机器。
气体的体积和压力的关系如下：V1×P1=V2×P2T1 T2V：体积、P：压力（绝对压力）T：温度（绝对温度）（体积与压力成反比，当体积变为原来的1/2时压力则为原来的2倍）B、由压缩机的定义重新认识空气压缩机空气压缩机可以理解为是制造压缩空气为现场的工作提供压缩空气的机器。
因此，我们必须考虑压缩空气的特性，也就是说用于作功的压缩空气的标准，制造是很重要的。
其中：压缩空气的力-------------压力压缩空气的量-------------气量压缩空气的品质----------技术标准（包括清净度，干燥度等）压缩空气的制造成本---------------空气压缩机的工作效率----------------空气压缩机运转方式（节能）----------------空气压缩机定期检修费用----------------空气压缩机保养所需人工费等C、压缩的方法（1）等温压缩：当气体被压缩时机械能转化为热能，使气体温度升高，把这个热能立即从外部取走，使温度始终保持恒定的压缩方法。
P1.V1=P2.V2（2）绝热压缩：既不加热也不从外部取走热量的绝热状态下的压缩方法。
（3）多边曲线压缩（实际使用的压缩方法）：它是把产生的一部分热放散、与外部有热交换的、与等温压缩与绝热压缩不同的压缩方法。
2、压缩机的分类：A、按压缩方法分类：容积式：（1）往复式：有油润滑、无油润滑（2）回转式：螺杆式（有油润滑、无油润滑）滑片式双叶片式速度式：轴流式离心式（多叶片式、径向式、离心式）二者均为无油润滑。
B、按压力分类：压缩机：------出口表压力在0.1Mpa以上。
鼓风机：------出口压力在0.01Mpa到0.1Mpa之间。
风扇：--------出口表压力低于0.01Mpa备注：鼓风机、风扇常用于使气体流动，使气体密度增加的情况，压缩机常用于要利用压缩空气的“力”的场合。
空气压缩机基础知识
基本基础知识一、压缩机的分类1．按使用目的分类：工艺用压缩机；用于工艺上的特殊要求，其介质通常为特殊气体，如煤气、氮气、氢气等；其进出口压力通常视具体要求而定。
压缩机制冷用压缩机；用作空调、冷库冷冻等制冷工艺；其介质为制冷剂，如氟利昂、氨气等。
动力用压缩机；介质一般为空气，亦称作空压机；进气压力即大气压；它以压缩空气作为动力源，用来驱动各种气动工具，控制仪表、阀门，输送物料等等。
常用的出口压力一般为6~10 bar。
2. 按压缩原理和结构分类：按压缩原理，压缩机通常分为两大类，一类是容积式---利用气体容积的变化提高气体压力；另一类是动力式（或速度式）--利用气体高速旋转时产生的速度，最后将速度能转化为压力能。
按其结构的不同分为以下几种形式：活塞式往复式膜片式容积式滑片式单螺杆螺杆式回转式双螺杆压缩机液环式转子式离心式透平式轴流式动力式混流式喷射式二、往复式空压机与回转式空压机的结构特点往复式空压机与回转式空压机同属容积型空压机，它们都是通过改变工作腔内的气体容积（压缩气体的空间）来提高气体的压力。
(1) 往复式空压机 --- 最常见的型式为活塞式空压机活塞式空压机其工作原理是利用曲柄连杆机构将原动机的旋转运动转变为活塞的直线往复运动，并借助进、排气阀的自动开闭进行气体的吸入、压缩和排出。
其特点是：a) 适用的压力范围广，不论流量大小都能达到所需压力。
目前工业应用上压力大于3Mpa的压缩机仍采用活塞式压缩机。
b) 热效率高，适应性较强，即排气量范围较广，且不受压力高低的影响；c) 转速不高，机器体积大而重；d) 结构复杂，易损件多，维修量大；e)排气不连续，气流脉动大，运转时振动大。
(2) 回转式空压机 --- 常见的型式有滑片式和螺杆式，其中螺杆式应用最广。
螺杆式空压机又分为单螺杆和双螺杆，目前双螺杆空压机在螺杆式空压机市场上占主导地位。
双螺杆空压机的工作原理是借助于两个在机壳(气缸)内的螺旋形转子，按一定的传动比（四对六或五对六）相互啮合回转运动所产生的工作容积的变化，而实现气体的压缩。
空气压缩机操作基础知识试题
空气压缩机操作基础知识试题姓名_______________考号________________班级________________学院________________一、填空题（共35小题，每小题2分，共70分）1、空气压缩机停车时间较长，再次启动时须___,发现阻力大时应进行检查处理。
正确答案：盘车2、滤风器要安装在___管路上，且距离空气压缩机距离不应超过___m，___滤风器吸风口须朝。
正确答案：进气、下3、发生电气火灾时，首先要___，以防火灾蔓延，并且防止灭火时造成___。
正确答案：切断电源、触电4、卸荷器有___、___、___三种形式。
正确答案：关闭吸气管式、压开吸气阀式、改变余隙容积式5、气缸润滑须使用___，其闪点不低于___，并经过化验，有___。
正确答案：压缩机油、215℃、化验合格证6、《煤矿安全规程》规定：入井人员须随身携带___。
正确答案：自救器7、空压机启动时，进气控制阀处于___状态，空气经进气孔进入___，经压缩后在油气分离器罐中渐渐形成系统。
正确答案：关闭、压缩机、背压8、空压机冷却水压力不超过___，冷却水出水温度不得超过___，进水温度不超过___。
正确答案：025MPa、40℃、35℃9、空气压缩机排气量要___测定一次，在额定压力下，不应低于设计值___。
正确答案：每年、90%10、避难硐室是供矿工在遇到事故无法撤退而躲避待救设施。
___分___及两种。
正确答案：永久避难硐室、临时避难硐室11、空压机电动机按其电源电压可以分为___________电动机及___________电动机。
正确答案：高压、低压12、防爆电气总标志是___，煤矿矿用产品安全标志___。
正确答案：Ex、MA13、使用止血带止血后，一般到___放松一次，放松时间为___以免肢体坏死。
使用止血带一般以不超过为宜正确答案：30min、1—3min，2h14、人工呼吸方法____________、____________、____________。
《空气压缩机培训》PPT课件
气流粉碎、糖衣抛光 药品包装、眼科手术
ppt课件
22
7.钢铁制造业
制氧制氮、仪表阀门控制 助燃、窑炉密封
8.机械加工业
数控机床、喷丸机、抛光机、 自动组装、数控切割
9.其它行业
面粉加工业（磨辊推动、包装用气） 大米加工业（色选仪、真空包装机） 果汁饮料业（自动灌装线、超滤机） 铝制造业（天车制动、除尘、阀门控制） 焦化行业（仪表控制、压滤机、料仓气炮）
常用的压力表示单位； ① 工作压力，国内用户常称排气压力。工作压力是指空压机 排出气体的最高压力； ② 常用的工作压力单位为： bar或Mpa ，1 bar = 0.1Mpa ； ③ 一般性，用户通常把压力单位称为:Kg（公斤），1 bar = 1 Kg。
ppt课件
15
15
3.常用名词术语
>>> 空压机的容积流量 ① 容积流量，国内用户常称排气量。容积流量是指在所要求
的排气压力下，空压机单位时间内排出的气体容积，折算 到进气状态的量。 ② 容积流量单位为：m3/min（立方/分钟）或 L/ min（升/分 钟），1m3（立方）= 1000L（升）； ③ 一般性，常用的流量单位为： m3/min（立方/分钟）； ④ 容积流量在我国又被称为排气量或铭牌流量。
ppt课件
ppt课件
4
为什么工厂需要压缩空气?
动力能源用气: 压缩空气是个非常好 的媒体，能够储存和传输能量，从而 驱动很多的生产工具做功！
生产过程用气： 压缩空气被作为一种 生产过程的重要组成部分(比如. 化工， 医药，发酵等.)
ppt课件
5
动力能源用气
压缩空气的能量被用来驱动气动 的生产设备！(比如—空气马达, 气动阀门，气枪，气锤等）
空气压缩机基础知识
空气压缩机基础知识嘿，朋友！咱今天来聊聊空气压缩机这玩意儿。
您知道吗？空气压缩机就像是个大力士，不停地给空气“加压”，让它充满能量，为我们的各种生产活动出大力。
先来说说它的工作原理。
这就好比我们给气球吹气，不过空气压缩机可比我们厉害多啦！它通过一系列的机械动作，把普通的空气吸进来，然后用力挤压，让空气的压力升高。
这压力一高，空气就能发挥更大的作用啦。
您想想，如果没有这强力的加压，很多需要高压空气的工作可就没法开展咯。
空气压缩机有各种各样的类型。
就像水果有苹果、香蕉、橙子，空气压缩机也有螺杆式、活塞式、离心式等等。
每种类型都有自己的特点和优势。
比如说，螺杆式的就比较稳定，运行起来声音也相对小些；活塞式的呢，结构简单，容易维护。
这就好比不同的交通工具，汽车适合在公路上跑，摩托车灵活穿梭在小巷子里，各有各的用处。
再说说它的应用范围，那可真是广泛得让人惊叹！工厂里的生产设备、汽车维修中的气动工具，甚至医院里的一些医疗设备，都离不开空气压缩机。
它就像是一个默默无闻的幕后英雄，在各个领域发挥着重要作用。
您能想象到，如果工厂里的空气压缩机突然“罢工”，那生产线是不是得乱套啦？还有啊，要想让空气压缩机好好工作，保养可不能马虎。
这就跟我们人一样，要定期体检，保持健康。
得按时更换机油、滤清器，检查各种零部件是否正常。
不然，它要是闹起脾气来，耽误事儿不说，维修成本也不低呀！说到这，您是不是对空气压缩机有了新的认识？它虽然看起来不起眼，但却是我们生活和生产中不可或缺的一部分。
就像一颗小小的螺丝钉，虽然小，却能发挥大大的作用。
所以啊，可别小看了这空气压缩机，它可是有着大能量呢！。
空压机基础培训
空压机基础培训一、空压机的基本概念和分类1. 空压机的概念空压机是一种能将空气压缩储存并释放能量的机器设备。
它的主要作用是将大气中的空气压缩，使其成为高压气体，用于工业生产和生活中的各种需要。
2. 空压机的分类根据压缩机的工作原理和结构特点，空压机可以分为往复式压缩机、螺杆式压缩机和离心式压缩机三种。
（1）往复式压缩机往复式压缩机是一种通过活塞的往复运动，将气体压缩至高压的空压机，其工作原理类似于内燃机。
它具有结构简单、维护方便等优点，但效率相对较低。
（2）螺杆式压缩机螺杆式空压机是一种通过两个旋转的螺杆将气体压缩至高压的空压机，其工作原理类似于涡轮机。
它具有体积小、效率高等优点，广泛应用于工业生产中。
（3）离心式压缩机离心式空压机是一种通过离心力将气体压缩至高压的空压机，其工作原理类似于离心泵。
它具有噪音小、振动小等优点，适合于一些对环境要求较高的场合。
二、空压机的工作原理和组成1. 空压机的工作原理空压机的工作原理是通过增加气体的密度，使得气体分子之间的碰撞次数增加，从而将气体的压力增加。
在压缩机内部，气体受到机械装置的作用，从而实现气体的压缩。
2. 空压机的组成空压机主要由压缩机、冷却器、滤清器、储气罐、排气系统等组成。
（1）压缩机压缩机是空压机的核心部件，其作用是将大气中的空气压缩成高压气体。
（2）冷却器冷却器主要是对压缩机产生的热量进行散热，使得压缩机工作温度不会过高。
（3）滤清器滤清器是用于对空气进行过滤和除湿处理的设备，可以有效防止压缩机被灰尘、杂质等污染。
（4）储气罐储气罐是用于存储压缩空气，并平稳供给系统中需要的生产设备。
三、空压机的维护和保养1. 空压机的维护空压机的维护包括日常检查、定期保养和故障排除等内容。
（1）日常检查日常检查主要是对空压机的工作状态进行监视，包括气压、温度、振动等指标的监测。
（2）定期保养定期保养主要是对空压机的各个部件进行检查和调整，以确保设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气压缩机基础知识-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
基本基础知识
一、压缩机的分类
1．按使用目的分类：
工艺用压缩机；用于工艺上的特殊要求，其
介质通常为特殊气体，如煤气、氮气、氢气等；
其进出口压力通常视具体要求而定。
压缩机制冷用压缩机；用作空调、冷库冷
冻等制冷工艺；其介质为制冷剂，如氟利昂、氨气等。
动力用压缩机；介质一般为空气，亦称作空压机；进气
压力即大气压；它以压缩空气作为动
力源，用来驱动各种气动工具，控制
仪表、阀门，输送物料等等。
常用的
出口压力一般为6~10 bar。
2. 按压缩原理和结构分类：
按压缩原理，压缩机通常分为两大类，一类是容积式---利用气体容积的变化提高气体压力；另一类是动力式（或速度式）--利用气体高速旋转时产生的速度，最后将速度能转化为压力能。
按其结构的不同分为以下几种形式：
活塞式
往复式
膜片式
容积式
滑片式单螺杆
螺杆式
回转式
双螺杆
压缩机
液环式
转子式
离心式
透平式轴流式
动力式
混流式
喷射式
二、往复式空压机与回转式空压机的结构特点
往复式空压机与回转式空压机同属容积型空压机，它们都是通过改变工作腔内的气体容积（压缩气体的空间）来提高气体的压力。
(1) 往复式空压机 --- 最常见的型式为活塞式空压机
活塞式空压机其工作原理是利用曲柄连杆机构将原动机的旋转运动转变为活塞的直线往复运动，并借助进、排气阀的自动开闭进行气体的吸入、压缩和排出。
其特点是：
a) 适用的压力范围广，不论流量大小都能达到所需压力。
目前工业应用上压力大于3Mpa的压缩机仍采用活塞式压缩机。
b) 热效率高，适应性较强，即排气量范围较广，且不受压力高低的影响；
c) 转速不高，机器体积大而重；
d) 结构复杂，易损件多，维修量大；
e)排气不连续，气流脉动大，运转时振动大。
(2) 回转式空压机 --- 常见的型式有滑片式和螺杆式，其中螺杆式应用最广。
螺杆式空压机又分为单螺杆和双螺杆，目前双螺杆空压机在螺杆式空压机市场上占主导地位。
双螺杆空压机的工作原理是借助于两个在机壳(气缸)内的螺旋形转子，按一定的传动比（四对六或五对六）相互啮合回转运动所产生的工作容积的变化，而实现气体的压缩。
与往复式比较它不存在往复惯性力和力矩，所以转速高、基础小、重量轻、振动小、运转平稳；它无活塞机中的活塞和高频振动的进排气阀，故零部件(特别是易损件)少、结构简单易于维修；同时，在转子每转之内常有多次排气过程，所以它输气均匀、压力脉动小，不必设置大容量的储气罐；但其转子加工困难需要专用设备，并且相对运动的机件之间密封问题较难满意解决。
三、喷油螺杆压缩机的原理与特点
a、原理
压缩机壳体内有一对经过精密加工的相互啮合的阴、阳转子。
电机通过传动装置驱动阳转子，再由阳转子带动阴转子。
机壳内喷入的压缩机油与空气混合，在转子的齿槽间被有效地压缩。
油在机体内的作用主要有：（1）润滑---油在转子齿槽间形成一层油膜，避免金属与金属直接接触。
（2）密封---密封转子各部的间隙和转子与壳体的间隙。
（3）吸收压缩过程中产生的大部分热量。
b、特点
（1）能强制而连续输气，没有脉冲。
排气量几乎不随排气压
力而变，对变工况运行具有较好的适应性。
（2）没有往复运动的惯性力，能做到转子的动态平衡，机座振动小，没有气阀，活塞环等易损件，运行寿命长，维护管理简单。
（3）具有较高转速，能与高速原动机直接相联，机件数量少，结构紧凑，重量轻，占地面积小。
（4）可以在工作腔中喷油，使其具有单级压比高，排温低，噪声低，容积效率高等优点。
四、阿特拉斯·科普柯喷油螺杆压缩机的主要零部件及其功能气路系统
气路系统由下列部件组成：
进气过滤器：对进入压缩机的空气进行过滤，防止粉尘和杂物进入压缩机工作腔，提高主机工作寿命
卸荷阀：控制空气的输入，根据实际用气进行满负荷和空负荷运
行。
主机：重要部件，它利用一对相互啮合转子的高速旋转，将吸入的空气和油雾进行压缩后排出。
单向阀：控制排出气体的流动方向，防止停车时由于管网的压力而产生气油混合物倒流。
油气分离器：喷油螺杆压缩机的关键部件。
它将压缩后的气油混合物进行分离。
(离心分离、重力下沉，高效过滤)
最小压力阀：
(1)防止储气罐内气体压力降至以下，降低油耗。
(2)当与供气管网相连时，起单向阀作用，防止气体倒流。
(3)使系统保持一定的油压，维持油路系统的正常运行。
安全阀：当压缩机排气压力超过设定值时，该阀打开放空，防止压力过高而引起压力容器爆裂。
气冷却器：将压缩后气体进行冷却
气水分离器：对冷却后的饱和气体利用离心力作用进行气水分离。
内设自动排污阀(对分离出来的水自动排除)和手动排污阀(停车后排除分离器中水)。
油路系统
油路系统由以下部件组成：
油气分离器：该部件下部起油箱作用，油箱内的热油在气体压力下经冷却器和油过滤器被送至主机工作腔内。
油冷却器：对压缩腔内吸收大量热量的高温油进行冷却，再循环使用。
油过滤器：过滤油路中的杂质，确保主机及润滑系统正常运行。
断油阀：工作时，利用排气压力将该阀打开，使过滤后的油进入工作
腔，停车时自动关闭，防止油箱内油涌入工作腔
恒温阀
防止主机内的温度过低而产生冷凝水现象，保护压缩机的润滑系统气量调节系统
气量调节系统由下列部件组成：
卸荷阀：对气量进行满载(100％)或空载(0％)控制
电磁阀：根据加载压力和卸载压力控制卸荷阀的开启或闭合。
压力传感器：将管网内压力信号传递给电脑控制器。
电气系统
电气系统由下列部件组成
－电机：驱动压缩机
绝缘等级 F
防护等级（进口机）IP55
（组装机）IP54
起动装置：星三角起动，降低起动电流
温度传感器：将测试点温度信号传递给控制器。
控制压缩机排温；以防止排温过高而引起压缩机油变质(通常T报警＝105C，T停机＝
110C)
压力传感器：将测试点压力信号传递给控制器。
电脑控制器：对各输入参数进行不同控制，如报警，停车，加载，卸载等。
