FlexRay总线原理及应用
FlexRay总线原理及应用1 FlexRay总线介绍1.1 FlexRay产生及发展随着汽车中增强安全和舒适体验的功能越来越多，用于实现这些功能的传感器、传输装置、电子控制单元(ECU)的数量也在持续上升。
如今高端汽车有100多个ECU，如果不采用新架构，该数字可能还会增长，ECU操作和众多车用总线之间的协调配合日益复杂，严重阻碍线控技术（X-by-Wire，即利用重量轻、效率高、更简单且具有容错功能的电气/电子系统取代笨重的机械/液压部分）的发展。
即使可以解决复杂性问题，传统的车用总线也缺乏线控所必需的确定性和容错功能。
例如，与安全有关的信息传递要求绝对的实时，这类高优先级的信息必须在指定的时间内传输到位，如刹车，从刹车踏板踩下到刹车起作用的信息传递要求立即正确地传输不允许任何不确定因素。
同时，汽车网络中不断增加的通信总线传输数据量，要求通信总线有较高的带宽和数据传输率。
目前广泛应用的车载总线技术CAN、LIN等由于缺少同步性，确定性及容错性等并不能满足未来汽车应用的要求。
宝马和戴姆勒克莱斯勒很早就意识到了，传统的解决方案并不能满足汽车行业未来的需要，更不能满足汽车线控系统（X-by-Wire）的要求。
于是在2000年9月，宝马和戴姆勒克莱斯勒联合飞利浦和摩托罗拉成立了FlexRay联盟。
该联盟致力于推广FlexRay通信系统在全球的采用，使其成为高级动力总成、底盘、线控系统的标准协议。
其具体任务为制定FlexRay需求定义、开发FlexRay 协议、定义数据链路层、提供支持FlexRay的控制器、开发FlexRay物理层规范并实现基础解决方案。
1.2 FlexRay特点FlexRay提供了传统车内通信协议不具备的大量特性，包括：(1)高传输速率：FlexRay的每个信道具有10Mbps带宽。
由于它不仅可以像CAN和LIN网络这样的单信道系统一般运行，而且还可以作为一个双信道系统运行，因此可以达到20Mbps的最大传输速率，是当前CAN最高运行速率的20倍。
(2)同步时基：FlexRay中使用的访问方法是基于同步时基的。
该时基通过协议自动建立和同步，并提供给应用。
时基的精确度介于0.5μs和10μs之间（通常为1~2μs）。
(3)确定性：通信是在不断循环的周期中进行的，特定消息在通信周期中拥有固定位置，因此接收器已经提前知道了消息到达的时间。
到达时间的临时偏差幅度会非常小，并能得到保证。
(4)高容错:强大的错误检测性能和容错功能是FlexRay设计时考虑的重要方面。
FlexRay总线使用循环冗余校验CRC(Cyclic redundancy cheek)来检验通信中的差错。
FlexRay总线通过双通道通信，能够提供冗余功能，并且使用星型拓扑可完全解决容错问题。
(5)灵活性：在FlexRay协议的开发过程中，关注的主要问题是灵活性，反映在如下几个方面：①支持多种方式的网络拓扑结构；②消息长度可配置：可根据实际控制应用需求，为其设定相应的数据载荷长度；③使用双通道拓扑时，即可用以增加带宽，也可用于传输冗余的消息；④周期内静态、动态消息传输部分的时间都可随具体应用而定。
2 FlexRay通讯协议和机制原理2.1 节点架构ECU（Electronic Control Unit），即节点node，是接入车载网络中的独立完成相应功能的控制单元。
主要由电源供给系统（Power Supply）、主处理器（Host）、固化FlexRay 通信控制器（Communication Controller）、可选的总线监控器（Bus Guardian）和总线驱动器（Bus Driver）组成，如图所示。
主处理器提供和产生数据，并通过FlexRay 通信控制器传送出去。
其中BD 和BG 的个数对应于通道数，与通讯控制器和微处理器相连。
总线监控逻辑必须独立于其他的通讯控制器。
总线驱动器连接着通信控制器和总线，或是连接总线监控器和总线。
图2.1 FlexRay节点节点的两个通讯过程为：（1）发送数据:Host将有效的数据送给CC，在CC中进行编码，形成数据位流，通过BD发送到相应的通道上。
（2）接受数据:在某一时刻，由BD 访问栈，将数据位流送到CC 进行解码，将数据部分由CC 传送给Host。
2.2 拓扑结构FlexRay的拓扑主要分为3种：总线式、星型、总线星型混合型。
通常，FlexRay 节点可以支持两个信道，因而可以分为单信道和双信道两种系统。
在双信道系统中，不是所有节点都必须与两个信道连接。
与总线结构相比，星状结构的优势在于：它在接收器和发送器之间提供点到点连接。
该优势在高传输速率和长传输线路中尤为明显。
另一个重要优势是错误分离功能。
例如，如果信号传输使用的两条线路短路，总线系统在该信道不能进行进一步的通信。
如果使用星状结构，则只有到连接短路的节点才会受到影响，其它所有节点仍然可以继续与其它节点通信。
图2.2 总线式图2.3 星型图2.4混合型2.3 数据帧一个数据帧由头段（Header Segment)、有效负载段（Payload Segment）和尾段（Trailer Segment）三部分组成。
FlexRay 数据帧格式如图2.5所示。
图2.5 FlexRay数据帧结构(1)头段共由5个字节（40位）组成，包括以下几位：1.保留位(1位)：为日后的扩展做准备；2.负载段前言指示(1位)：指明负载段的向量信息；3.无效帧指示(1位)：指明该帧是否为无效帧；4.同步帧指示(1位)：指明这是否为一个同步帧；5.起始帧指示(1位)：指明该帧是否为起始帧；6.帧ID(11位)：用于识别该帧和该帧在时间触发帧中的优先级；7.负载段长度(7位)：标注一帧中能传送的字数；8.头部CRC(11位)：用于检测传输中的错误；9.周期计数(6位)：每一通信开始，所有节点的周期计数器增1。
(2)负载段是用于传送数据的部分，FlexRay有效负载段包含0~254个字节数据。
对于动态帧，有效负载段的前两个字节通常用作信息ID，接受节点根据接受的ID来判断是否为需要的数据帧。
对于静态帧，有效负载段的前13个字节为网络管理向量(NM)，用于网络管理。
(3)尾段只含有24位的校验域，包含了由头段与有效负载段计算得出的CRC校验码。
计算CRC 时，根据网络传输顺序将从保留位到负载段最后一位的数据放入CRC生成器进行计算。
2.4 编码与解码编码的过程实际上就是对要发送的数据进行相应的处理“打包”的过程，如加上各种校验位、ID 符等。
编码与解码主要发生在通讯控制器与总线驱动器之间，如图2.6。
图2.6 编码与解码其中RxD 位接受信号，TxD 为发送信号，TxEN 为通讯控制器请求数据信号。
信息的二进制表示采用“不归零”码。
对于双通道的节点，每个通道上的编码与解码的过程是同时完成的。
图2.7 静态数据帧编码TSS(传输启动序列)：用于初始化节点和网络通信的对接，为一小段低电平。
FSS(帧启动序列)：用来补偿TSS后第一个字节可能出现的量化误差，为一位的高电平BSS(字节启动序列)：给接受节点提供数据定时信息，由一位高电平和一位低电平组成。
FES(帧结束序列)：用来标识数据帧最后一个字节序列结束，由一位低电平和一位高电平组成。
图2.8 动态帧编码DST(动态段尾部序列)：仅用于动态帧传输，用来表明动态段中传输时隙动作点的精确时间点，并防止接受段过早的检测到网络空闲状态。
由一个长度可变的低电平和一位高电平组成。
将这些序列与有效位（从最大位MSB 到最小位LSB）组装起来就是编码过程，最终形成能够在网络传播的数据位流。
2.5 媒体访问方式在媒体接入控制中，一个重要的概念就是通信周期（Communication Cycle），如图所示。
一个通信周期由静态段（Static Segment)、动态段(Dynamic Segment)、特征窗(Symbol Window）和网络空闲时间(Network Idle Time）4个部分组成。
FlexRay提供两种媒体接入时序的选择：静态段采用时分多址方式(TDMA)，由固定的时隙数组成，不可修改，且所有时隙的大小一致。
用来传输周期性的数据信息；动态段采用灵活的时分多址(FTDMA)，由较小的时隙组成，可根据需要扩展变动，一般用于传输事件控制的消息。
符号窗用于传输特征符号。
网络空闲时间用于时钟同步处理。
图2.11 媒体访问方式仲裁层包含有仲裁网络，它构成了FlexRay媒介仲裁的主干部分。
在静态段中，仲裁网络由叫做静态时槽(Static Slots)的连续时间间隔组成，在动态段中，由称为微型时槽(Minislots)的连续时间间隔组成。
仲裁网络层是建立在由宏节拍(Marcotick)组成的宏节拍层之上的。
每个本地宏节拍的时间都是一个整数倍的微节拍的时间。
已分配的宏节拍边缘叫做行动点(Action points)。
行动点是一些特定的时刻，在这些时刻上，将会发生传输的开始和结束。
微节拍层是由微节拍组成的。
微节拍是由通信控制器外部振荡器时钟刻度，选择性地使用分频器导出的时间单元。
微节拍是控制器中的特殊单元，它在不同的控制器中可能有不同的时间。
节点内部的本地时间间隔尺寸就是微节拍。
2.6 时钟同步如果使用基于TDMA的通信协议，则通信媒介的访问在时间域中控制。
因此，每个节点都必须保持时间同步，这一点非常重要。
所有节点的时钟必须同步，并且最大偏差(精度)必须在限定范围内，这是实现时钟同步的前提条件。
时钟偏差可以分为相位和频率偏差。
相位偏差是两个时钟在某一特定时间的绝对差别。
频率偏差是相位偏差随时间推移的变化，它反映了相位偏差在特定时间的变化。
FlexRay使用一种综合方法，同时实施相位纠正和频率纠正，包含两个主要过程：时间同步校正机制(最大时间节拍生成MTG)和时钟同步计算机制(时钟同步进程CSP)。
MTG控制时隙初值，即周期计数器和最大时钟节拍的计数器，并对其进行修正。
CSP主要完成一个通信循环开始的初始化，测量并存储偏差值，计算相位和频率的修正值。
图2.12 时钟同步机制相位修正仅在奇数通信周期的NIT段执行，在下一个通信周期起始前结束。
相位改变量指明了添加到NIT相位修正段的微节拍数目，它的值由时钟同步算法决定，并有可能为负数。
相位改变量的计算发生在每个周期内，但修正仅应用在奇数通信周期的末尾。
在频率纠正中，需要使用两个通信循环的测量值。
这些测量值之间的差值反映每个通信循环中的时钟偏差变化。
它通常用于计算双循环结束时的纠正值。
在整个后来的两个通信周期中，都使用该纠正值。
2.7唤醒与启动为了节省资源，部分节点处于不工作状态时，进入“节电模式”。
当这些节点需要再次工作时，就需要“唤醒”它们。
flexary总线的工作原理
flexary总线的工作原理
FlexRay总线是一种用于高性能实时通信的汽车网络通信协议。
它的工作原理是基于时间分割多路访问（TDMA）和事件触发机制。
FlexRay总线通过时间分割多路访问技术，将通信时间划分为固定
的周期，并在每个周期内分配给不同的节点进行通信。
这种方式可
以确保实时性和可靠性，适用于高带宽、高可靠性的汽车控制系统。
同时，FlexRay还使用事件触发机制，允许节点在需要时立即发送
消息，而不必等待整个周期的开始。
这种机制可以提高系统的响应
速度和灵活性，适用于复杂的实时控制应用。
总的来说，FlexRay
总线的工作原理是通过时间分割和事件触发来实现高性能、实时通
信的汽车网络通信协议。
FlexRay总线的实现及其在汽车上的应用研究的开题报告
FlexRay总线的实现及其在汽车上的应用研究的开题报告一、研究背景随着汽车技术的不断发展，汽车电子控制系统也日益复杂，需求更高的通信系统也得到了广泛的应用。
FlexRay总线作为一种新兴的嵌入式网络通信协议，因其高速、高可靠性、灵活性等特点已被广泛应用于汽车电控系统。
因此，对FlexRay总线的实现及其在汽车上的应用研究具有现实意义。
二、研究目的本项目的研究目的是：1. 研究FlexRay总线的实现原理和工作流程；2. 探究FlexRay总线在汽车电控系统中的应用，包括安全性、可靠性、性能等方面的优势和局限性；3. 分析和比较FlexRay总线与CAN总线在汽车电控系统中的应用情况；4. 基于FlexRay总线技术，设计并实现一个在汽车电控系统中的应用案例。
三、研究方法本项目采用文献资料法和实验法相结合的研究方法。
首先通过对FlexRay总线的相关文献进行梳理和分析，了解其实现原理、工作流程、应用场景等基本情况。
其次，基于对FlexRay总线的理论研究，设计并实现一个简单的应用案例，验证其在汽车电控系统中的应用能力。
最后，将FlexRay总线与CAN总线进行比较分析，探讨其各自的优劣和适用情况。
四、研究内容和工作计划1. 阅读相关文献，了解FlexRay总线的实现原理和工作流程（预计完成时间：一个月）；2. 设计并实现一个基于FlexRay总线的简单应用案例，测试系统的可靠性和性能（预计完成时间：两个月）；3. 进行FlexRay总线与CAN总线的比较分析，探讨各自的优劣和适用情况（预计完成时间：一个月）；4. 撰写开题报告和项目计划书（预计完成时间：一个月）。
五、预期成果本项目将实现一个基于FlexRay总线的简单应用案例，验证其在汽车电控系统中的应用能力，并对FlexRay总线与CAN总线进行比较和分析，探讨各自的优劣和适用情况。
最终成果将通过论文和展示的形式呈现。
FlexRay总线网络
FlexRay总线⽹络汽车FlexRay总线⽹络1.FlexRay总线定义FlexRay是⼀种⽤于汽车的⾼速可确定性的、具备故障容错的总线系统。
汽车中的控制器件、传感器和执⾏器之间的数据交换主要是通过CAN⽹络进⾏的。
然⽽新的X-by-wire系统设计思想的出现，导致车辆系统对信息传送速度尤其是故障容错与时间确定性的需求不断增加。
FlexRay通过在确定的时间槽中传送信息，以及在两个通道上的故障容错和冗余信息的传送，可以满⾜这些新增加的要求。
2.FlexRay总线⽹络特点FlexRay总线⽹络具有以下特点：1）数据传输速率⾼ FlexRay⽹络最⼤传输速率可达到10Mbit/s,双通道总数据传输可达到20Mbit/s，因此，应⽤在车载⽹络上，FlexRay的⽹络带宽可以是CAN⽹络的20倍。
2）可靠性好 FlexRay能够提供很多CAN⽹络所不具备的可靠性特点，尤其是FlexRay具备的冗余通信能⼒。
具有冗余数据传输能⼒的总线系统使⽤两个相互独⽴的信道，每个信道都由⼀组双线导线组成。
⼀个信道失灵时，该信道应传输的信息可在另⼀条没有发⽣故障的信道上传输，即每条信息读能在规定时间内进⾏传输。
3）确定性 FlexRay是⼀种时间触发式总线系统，他也可以通过时间触发⽅式进⾏部分数据传输。
在时间控制区域内，时隙分配给确定的信息。
⼀个时隙是指⼀个规定的时间段，该时间段对特定信息开放。
对时间要求不⾼的其他信息则在时间控制区域内传输。
确定性数据传输⽤于确保时间触发区域内的每条信息都能实现实时传输，即每条新新都能在规定的时间内进⾏传输。
4）灵活性灵活性是FlexRay总线的突出特点反映在以下⽅⾯：⽀持多种⽅式的⽹络拓扑结构，点对点连接、串级连接、主动星形连接、混合型连接等；信息长度可配置，可根据实际控制应⽤需求，为其设定相应的数据载荷长度；双通道拓扑可⽤以增加带宽，也可⽤于传输冗余的信息；周期内静态、动态信息传输的部分的时间都可随具体应⽤⽽改变。
Flexray线控总线技术
高速
FlexRay支持高达10 Mbps的数据传 输速率，满足汽车中大量数据传输的 需求。
可靠性
FlexRay具有错误检测和纠正功能， 能够保证数据传输的可靠性。
工作原理
1 2
通信模式
FlexRay支持静态和动态两种通信模式，可以根 据实际需求进行选择。
拓扑结构
FlexRay支持星型和总线型两种拓扑结构，可以 根据汽车内部ECU的分布情况进行选择。
的领域，其优势可能无法充分发挥。
对实时性的 依赖
由于FlexRay总线的通信机制和硬件资源限制，其支 持的节点数量有限，可能不适合大规模分布式系统。
04
FlexRay线控总线与其他总线的比较
CAN总线
总结词
CAN总线是一种广泛应用于汽车行业的通信协议，具有高可靠性和良好的实时 性。
详细描述
CAN总线采用基于优先级的通信方式，支持多主节点同时通信，具有较高的数 据传输速率和较低的延迟时间。然而，CAN总线在处理大量数据和复杂通信时 可能会遇到带宽限制。
随着汽车电子化程度的不断提高，对汽车内部通信的要求也 越来越高，FlexRay总线技术正是在这样的背景下应运而生。
技术发展历程
FlexRay总线技术最初由BMW和戴姆勒-克莱斯勒于1999年联合开发，旨在为汽车 内部通信提供一种高性能、高可靠性的总线系统。
自推出以来，FlexRay总线技术得到了广泛的认可和应用，已成为汽车内部通信的标 准之一。
市场前景
增长的市场需求
竞争格局变化
未来发展方向
随着汽车电子化程度的不断提高，对 线控技术的需求也在不断增长。 FlexRay总线技术作为汽车线控技术 的关键组成部分，其市场需求将进一 步扩大。

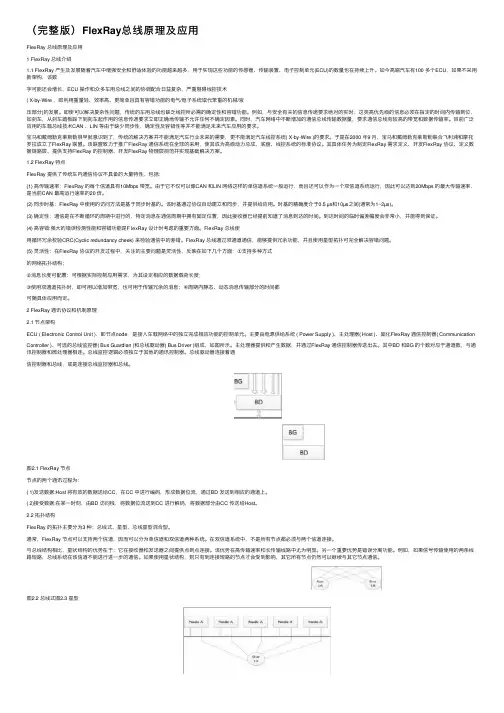

（完整版）FlexRay总线原理及应用
（完整版）FlexRay总线原理及应⽤FlexRay 总线原理及应⽤1 FlexRay 总线介绍1.1 FlexRay 产⽣及发展随着汽车中增强安全和舒适体验的功能越来越多，⽤于实现这些功能的传感器、传输装置、电⼦控制单元(ECU)的数量也在持续上升。
如今⾼端汽车有100 多个ECU，如果不采⽤新架构，该数字可能还会增长，ECU 操作和众多车⽤总线之间的协调配合⽇益复杂，严重阻碍线控技术( X-by-Wire ，即利⽤重量轻、效率⾼、更简单且具有容错功能的电⽓/电⼦系统取代笨重的机械/液压部分)的发展。
即使可以解决复杂性问题，传统的车⽤总线也缺乏线控所必需的确定性和容错功能。
例如，与安全有关的信息传递要求绝对的实时，这类⾼优先级的信息必须在指定的时间内传输到位，如刹车，从刹车踏板踩下到刹车起作⽤的信息传递要求⽴即正确地传输不允许任何不确定因素。
同时，汽车⽹络中不断增加的通信总线传输数据量，要求通信总线有较⾼的带宽和数据传输率。
⽬前⼴泛应⽤的车载总线技术CAN 、LIN 等由于缺少同步性，确定性及容错性等并不能满⾜未来汽车应⽤的要求。
宝马和戴姆勒克莱斯勒很早就意识到了，传统的解决⽅案并不能满⾜汽车⾏业未来的需要，更不能满⾜汽车线控系统( X-by-Wire )的要求。
于是在2000 年9 ⽉，宝马和戴姆勒克莱斯勒联合飞利浦和摩托罗拉成⽴了FlexRay 联盟。
该联盟致⼒于推⼴FlexRay 通信系统在全球的采⽤，使其成为⾼级动⼒总成、底盘、线控系统的标准协议。
其具体任务为制定FlexRay 需求定义、开发FlexRay 协议、定义数据链路层、提供⽀持FlexRay 的控制器、开发FlexRay 物理层规范并实现基础解决⽅案。
1.2 FlexRay 特点FlexRay 提供了传统车内通信协议不具备的⼤量特性，包括：(1) ⾼传输速率：FlexRay 的每个信道具有10Mbps 带宽。
由于它不仅可以像CAN 和LIN ⽹络这样的单信道系统⼀般运⾏，⽽且还可以作为⼀个双信道系统运⾏，因此可以达到20Mbps 的最⼤传输速率，是当前CAN 最⾼运⾏速率的20 倍。

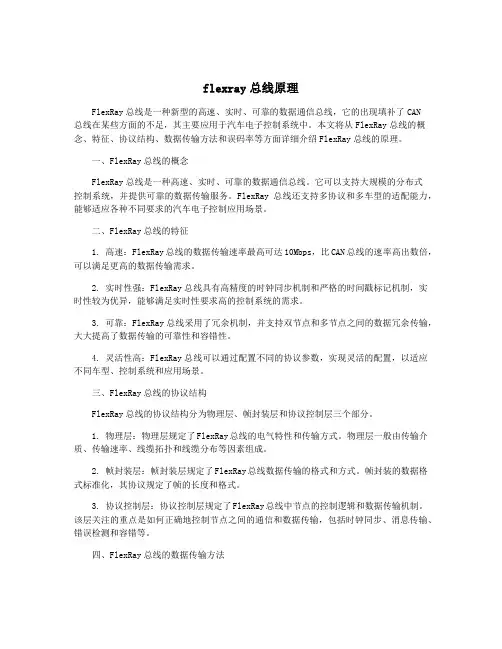

flexray总线原理
flexray总线原理FlexRay总线是一种新型的高速、实时、可靠的数据通信总线，它的出现填补了CAN总线在某些方面的不足，其主要应用于汽车电子控制系统中。
本文将从FlexRay总线的概念、特征、协议结构、数据传输方法和误码率等方面详细介绍FlexRay总线的原理。
一、FlexRay总线的概念FlexRay总线是一种高速、实时、可靠的数据通信总线。
它可以支持大规模的分布式控制系统，并提供可靠的数据传输服务。
FlexRay总线还支持多协议和多车型的适配能力，能够适应各种不同要求的汽车电子控制应用场景。
二、FlexRay总线的特征1. 高速：FlexRay总线的数据传输速率最高可达10Mbps，比CAN总线的速率高出数倍，可以满足更高的数据传输需求。
2. 实时性强：FlexRay总线具有高精度的时钟同步机制和严格的时间戳标记机制，实时性较为优异，能够满足实时性要求高的控制系统的需求。
3. 可靠：FlexRay总线采用了冗余机制，并支持双节点和多节点之间的数据冗余传输，大大提高了数据传输的可靠性和容错性。
4. 灵活性高：FlexRay总线可以通过配置不同的协议参数，实现灵活的配置，以适应不同车型、控制系统和应用场景。
三、FlexRay总线的协议结构FlexRay总线的协议结构分为物理层、帧封装层和协议控制层三个部分。
1. 物理层：物理层规定了FlexRay总线的电气特性和传输方式。
物理层一般由传输介质、传输速率、线缆拓扑和线缆分布等因素组成。
2. 帧封装层：帧封装层规定了FlexRay总线数据传输的格式和方式。
帧封装的数据格式标准化，其协议规定了帧的长度和格式。
3. 协议控制层：协议控制层规定了FlexRay总线中节点的控制逻辑和数据传输机制。
该层关注的重点是如何正确地控制节点之间的通信和数据传输，包括时钟同步、消息传输、错误检测和容错等。
四、FlexRay总线的数据传输方法FlexRay总线采用了效率高、灵活性强的时间分割多路复用（TDM）和事件触发方式的数据传输方法。
通信协议标准FlexRay总线的功能安全性详解
通信协议标准FlexRay总线的功能安全性详解在汽车中采用电子系统已经有几十年的历史，它们使汽车安全、节能与环保方面的性能有大幅度的提高。
随着研究的深入，许多系统需要共享和交换信息，为了节省线缆，就形成了依赖于通信的分布式嵌入系统。
目前，世界上90%的都采用基于CAN总线的系统。
FlexRay是下一代通信协议事实上的标准，它的功能安全性如何是至关重要的。
1 IEC61508功能安全的要求目前车控系统正在向线控技术（xbywire）过渡，例如线控转向与线控刹车。
线控系统最终目标是取消机械后备，因为取消这些后备可以降低成本，增强设计的灵活性，扩大适用范围，为以后新添功能创造条件。
但是取消机械后备就对电子系统的可信赖性（dependability）要求大为提高。
车是一个运动的物体，处于运动的环境之中，它因故障可能伤及自身及别人。
取消机械后备，就将电子系统由今天的故障静默（failsilent）要求提升到故障仍工作（failoperational）的要求。
国际上对工业应用的功能安全要求已制定了标准IEC61508，它主要关心被控设备及其控制系统的安全。
虽然它也适用于汽车，但汽车不仅有上述功能安全问题，而且要关心由于功能变化造成的整车系统安全，所以汽车业内正在制定相应的标准ISO26262。
汽车的功能安全等级分为4级，要求最高的是 ASILD，相应的失效概率＜10-8/h，它相当于IEC61508的SIL3。
根据实践经验，分配给通信的失效概率＜10-10/h。
有关这方面的介绍可参见参考文献。
现在安全攸关的应用系统的范围有所扩大，以前不算在内的一些系统现在都要算了。
例如安全预先动作系统（presafe）中座椅调整子系统、刹车辅助系统中的灯光控制子系统、碰撞后telematic自动呼叫求援的子系统，都将视为安全攸关系统。
1.1 引起系统安全风险的通信故障通信故障有5种表现形式，第1种是造成值域的错误。
第2种是造成时域的错误，这是工业不同于民用的部分。
flexray在汽车传感器总线上的研究与应用
flexray在汽车传感器总线上的研究与应用FlexRay是一种高速实时总线通信协议，特别适用于汽车电子系统中的高带宽和实时性要求。
本文将探讨FlexRay在汽车传感器总线上的研究和应用。
随着汽车电子系统的不断发展，传感器在车辆中的应用越来越重要。
传感器通过感知各种车辆参数，如速度、转向角度、刹车压力等，为车辆控制系统提供准确的反馈。
然而，由于传感器数量和种类的不断增加，以及其实时性和可靠性的要求，传感器总线系统已成为现代汽车电子系统的核心。
传统的汽车传感器总线系统，如Controller Area Network（CAN）和Local Interconnect Network（LIN），已经无法满足高带宽和实时性的要求。
因此，FlexRay的出现填补了这一空白，成为了传感器总线系统的理想选择。
FlexRay具有以下几个优点，使其在汽车传感器总线系统中具有独特的优势。
首先，FlexRay的带宽非常高，能够支持大量的传感器和数据流。
例如，FlexRay可以支持高分辨率的摄像头传输图像数据，以及高精度的雷达数据传输。
这对于汽车自动驾驶系统等应用非常重要。
其次，FlexRay提供了非常高的实时性能。
它具有硬实时特性，能够满足系统对实时性的严格要求。
这对于传感器数据的准确处理至关重要，尤其是在安全关键应用中，如防碰撞系统。
此外，FlexRay具有冗余设计和错误检测机制，以确保数据传输的可靠性。
它使用了循环冗余校验（CRC）和数据冗余（Redundancy）。
这些机制可以有效地检测和纠正数据错误，提高了系统的可靠性和稳定性。
近年来，研究人员在汽车传感器总线系统的设计和应用方面进行了大量的工作。
他们探索了FlexRay与其他总线系统的结合，如CAN 和LIN。
这些研究旨在提高总线系统的性能和可靠性，并实现更复杂的汽车应用，如智能交通系统和车辆联网。
另外，利用FlexRay的高带宽和实时性能，研究人员还开展了许多关于传感器数据处理和传输的工作。
汽车以太网与FlexRay总线 教学PPT课件
第一节 第二节 第三节 第四节
以太网 FlexRay总线 FlexRay总线在BMW车系中的应用 FlexRay总线在2010年款奥迪A8中的应用
第一节 以太网
● 1．以太网
● 以太网（Ethernet）最早由Xerox（施乐）公司创建，1980年由DEC （美国数字设备公司）、Intel（英特尔公司）和Xerox三家公司联合开 发成为一个网络标准。以太网是一项使用电缆连接的网络技术，可供任 何制造商使用。
各总线系统的数据传输速率 1—实时、确定性（严格规定）和 冗余（重复出现） 2—有条件实 时（对于控制系统来说已足够）
3—非实时
3．FlexRay的优点
● 作为汽车网络系统的标准，FlexRay具有以下优点： ● 1）数据传输速率较高（可达l0Mb/s，而CAN仅为
0.5Mb/s）。 ● 2）确定性（实时）数据传输。 ● 3）数据通信可靠。 ● 4）支持系统集成。
速 —角度；t°—温度 v—车速 xyz...，abc... —事件触发的信息 t—时间
5．唤醒和休眠特性
第一阶段，驾驶员用车钥匙或遥控器将车辆 开锁。CAS控制单元启用唤醒脉冲并通过唤醒导 线将车辆开锁信号（高电平）传输给所连接的 FlexRay控制单元。
第二阶段，驾驶员打开车门，进入车内。在 将车钥匙插入点火开关之前，由于总线端R仍处 于断开状态，总线系统内的信号电平再次下降 （低电平）。
● 1．故障类型 ● FlexRay总线系统故障主要是FlexRay总线导线出现短路或断路；
FlexRay控制单元本身出现故障导致无法进行通信两种类型。 ● 2．正确铺设FlexRay总线 ● FlexRay总线结构采用带电缆套的双芯双绞线电缆，电缆套用于防止
FlexRay总线特点及其在车辆上的应用和故障分析
存在的问题 ， 提 出了利用物联 网技术建设新 型的、 智能 的校 园安 防系统 。 该系统能够将各安防系统通过物物联 网进行连接 ， 实现 了各系统的联动 ， 能够全 方位 、 快捷地保 障学生 的安全 。这项研 究 为中小学校 园安 防建设提供 了理论依据 ，有助 于使更先进 的 校 园安 防系统早 日应用到平安校 园的建设 中 ，从 而保 障学生的
时隙分配给确定的信息 。 一个时隙是指一个规定 的时间段 ， 该 时 间段对特定信息 （ 例 如转 速） 开放 。对时 间要求不高 的其 它信 息
车、 飞利浦 、 大众 １ 。
目前 ． Ｆ ｌ ｅ ｘ Ｒ ａ ｙ车 载 网 络 由于 其 相 对 于 其 他 车 载 总 线 技 术 具有很多优点 ， 得 到 越 来 越 广泛 的应 用 。 比如 宝 马 ｘ ５ 从 ２ ０ ０ ６年
７个 核 心 成 员 ： 宝马 、 博世 、 戴姆 勒一 克莱斯勒 、 飞思卡尔 、 通 用 汽
是Ｃ Ａ Ｎ总线传输速率的 ｌ ０ ～ ２ ０倍 时 间触 发 式 总 线 系统 ， 它 也
可 以通过事件触发方式进行部分数据传输。 在时 间控制 区域 内，
关键 词 ： Ｆ ｌ ｅ ｘ Ｒ ａ ｙ ； 总线 拓 扑 结构 ； 终 端 电 阻
中 图分 类 号 ： Ｔ Ｐ ３ ０ ６ 文献标识码 ： Ａ 文章编号 ： １ ０ ０ ３ — ５ １ ６ ８ （ ２ ０ １ ４ ） ２ １ — ０ １ ２ ６ — ０ ２
随着汽车公司要把汽车变得更安全 、 更 可靠 、 更舒适 ， 越来 越多的电子设备被引入到汽车中来 。 这些组合了很 多传感器 、 执
５ 总结
通 过 收集 大 量 资 料 及 积 极 调 查 分 析 校 园 安 防 的 现 状 以及
