FlexRay总线基础
FlexRay通信协议中文版
一、FlexRay介绍
FlexRay通讯协议运用于可靠的车内网络中，是一种具备故障容错的高速汽车总线系统。
它已经成为同类产品的基准，将在未来很多年内，引导汽车电子产品控制结构的发展方向。
FlexRay协议标准中定义了同步和异步帧传输，同步传输中保证帧的延迟和抖动，异步传输
中有优先次序，还有多时钟同步，错误检测与避免，编码解码，物理层的总线监控设备等。
1.1汽车网络通信协议综述
汽车网络通信协议在保证整个系统正常运行方面起着非常重要的作用。它可以帮助解决
系统很多问题，如数据共享、可扩展性、诊断接口等。目前，应用于汽车领域的网络标准除
了FlexRay还有很多，如CAN、LIN、J1850及MOST等。
CAN总线全称为“控制器局域网总线（Controller Area Network）”，是德国博世公司从
80年代初为解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的一种串行数据
通信协议。它是一种多主总线，通信介质可以是双绞线、同轴电缆或光导纤维。CAN通信
速率可达１Mbit/s，每帧的数据字节数为8个。
LIN（Local Interconnect Network，控制器局域网）总线是由LIN 协会发布的一种新型低
成本串行通信总线，也称为经济型CAN网络。LIN的目标是为现有汽车网络（例如CAN
总线）提供辅助功能，因此LIN总线是一种辅助的总线网络，在不需要CAN 总线的带宽和
多功能的场合比如智能传感器和制动装置之间的通信使用LIN总线可大大节省成本。
J1850总线是1994年由汽车工程师协会颁布的标准，之后普及运用于美国车厂的汽车中。
不过，虽然美国各厂多采用J1850标准，但是各厂的实际做法又不相同，因此相对其他标准
来说比较混乱。由于J1850总线通信速率低，只适合用于车身控制系统及诊断系统，目前在
美国逐步被CAN 所取代。
MOST（Media Oriented System Transport，面向媒体的系统传输）总线是采用光纤并用于

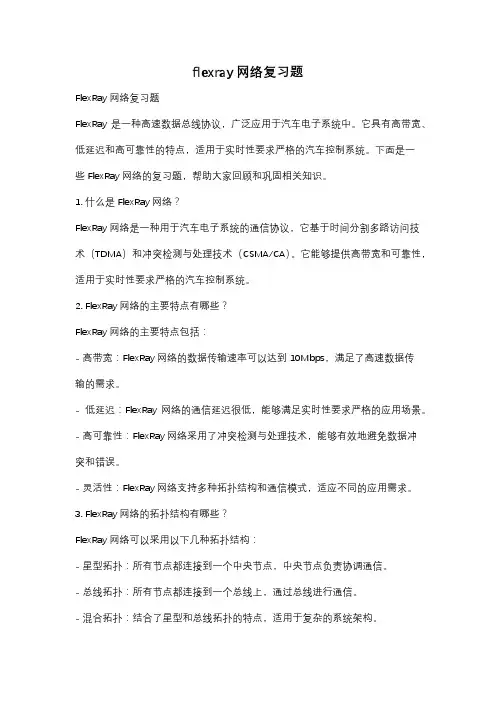

flexray网络复习题
flexray网络复习题
FlexRay网络复习题
FlexRay是一种高速数据总线协议，广泛应用于汽车电子系统中。它具有高带宽、低延迟和高可靠性的特点，适用于实时性要求严格的汽车控制系统。下面是一些FlexRay网络的复习题，帮助大家回顾和巩固相关知识。
1. 什么是FlexRay网络？
FlexRay网络是一种用于汽车电子系统的通信协议，它基于时间分割多路访问技术（TDMA）和冲突检测与处理技术（CSMA/CA）。它能够提供高带宽和可靠性，适用于实时性要求严格的汽车控制系统。
2. FlexRay网络的主要特点有哪些？
FlexRay网络的主要特点包括：
- 高带宽：FlexRay网络的数据传输速率可以达到10Mbps，满足了高速数据传输的需求。
- 低延迟：FlexRay网络的通信延迟很低，能够满足实时性要求严格的应用场景。
- 高可靠性：FlexRay网络采用了冲突检测与处理技术，能够有效地避免数据冲突和错误。
- 灵活性：FlexRay网络支持多种拓扑结构和通信模式，适应不同的应用需求。
3. FlexRay网络的拓扑结构有哪些？
FlexRay网络可以采用以下几种拓扑结构：
- 星型拓扑：所有节点都连接到一个中央节点，中央节点负责协调通信。
- 总线拓扑：所有节点都连接到一个总线上，通过总线进行通信。
- 混合拓扑：结合了星型和总线拓扑的特点，适用于复杂的系统架构。 4. FlexRay网络的通信模式有哪些？
FlexRay网络可以采用以下几种通信模式：
- 静态段通信模式：用于周期性传输数据，具有固定的时间槽分配。
- 动态段通信模式：用于非周期性传输数据，具有灵活的时间槽分配。
- 事件触发通信模式：用于根据事件触发传输数据，具有灵活的时间槽分配。
5. FlexRay网络的冲突检测与处理技术是什么？
FlexRay网络采用了冲突检测与处理技术，可以有效地避免数据冲突和错误。具体的冲突检测与处理技术包括：
通信协议标准FlexRay总线的功能安全性详解
1 / 14 通信协议标准FlexRay总线的功能安全性详解
在汽车中采用电子系统已经有几十年的历史，它们使汽车安全、节能与环保方面的性能有大幅度的提高。随着研究的深入，许多系统需要共享和交换信息，为了节省线缆，就形成了依赖于通信的分布式嵌入系统。目前，世界上90%的都采用基于CAN总线的系统。FlexRay是下一代通信协议事实上的标准，它的功能安全性如何是至关重要的。
1 IEC61508功能安全的要求
目前车控系统正在向线控技术（xbywire）过渡，例如线控转向与线控刹车。线控系统最终目标是取消机械后备，因为取消这些后备可以降低成本，增强设计的灵活性，扩大适用范围，为以后新添功能创造条件。但是取消机械后备就对电子系统的可信赖性（dependability）要求大为提高。车是一个运动的物体，处于运动的环境之中，它因故障可能伤及自身及别人。取消机械后备，就将电子系统由今天的故障静默（failsilent）要求提升到故障仍工作（failoperational）的要求。
国际上对工业应用的功能安全要求已制定了标准IEC61508，它主要关心被控设备及其控制系统的安全。虽然它也适用于汽车，但汽
2 / 14 车不仅有上述功能安全问题，而且要关心由于功能变化造成的整车系统安全，所以汽车业内正在制定相应的标准ISO26262。汽车的功能安全等级分为4级，要求最高的是 ASILD，相应的失效概率＜10-8/h，它相当于IEC61508的SIL3。根据实践经验，分配给通信的失效概率＜10-10/h。有关这方面的介绍可参见参考文献。
2 / 14 现在安全攸关的应用系统的范围有所扩大，以前不算在内的一些系统现在都要算了。例如安全预先动作系统（presafe）中座椅调整子系统、刹车辅助系统中的灯光控制子系统、碰撞后telematic自动呼叫求援的子系统，都将视为安全攸关系统。
1.1 引起系统安全风险的通信故障
FlexRay介绍
FlexRay

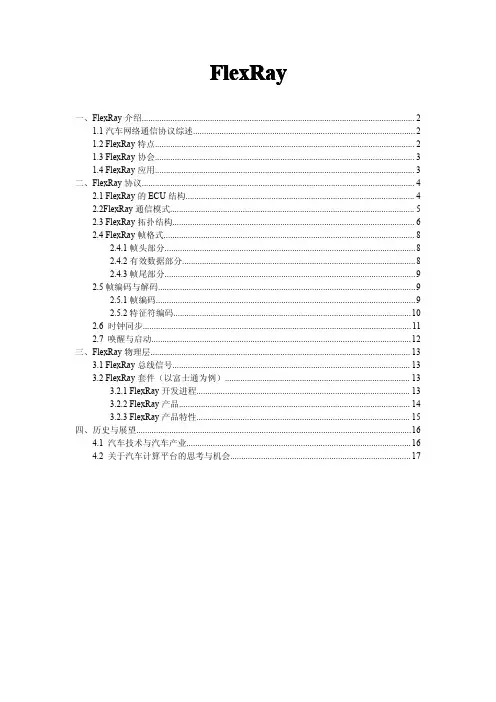

一、FlexRay介绍............................................................................................................................2
1.1汽车网络通信协议综述.....................................................................................................2
1.2FlexRay特点......................................................................................................................2
1.3FlexRay协会......................................................................................................................3
1.4FlexRay应用......................................................................................................................3
二、FlexRay协议............................................................................................................................4
2.1FlexRay的ECU结构........................................................................................................4
汽车ECU协议标准

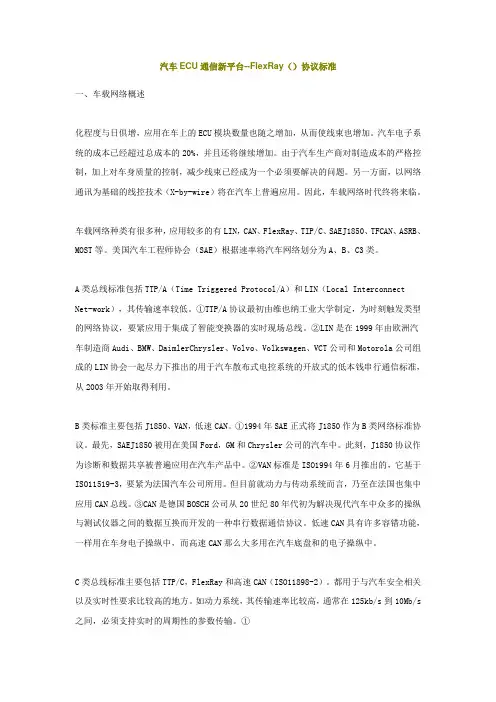

汽车ECU通信新平台--FlexRay（）协议标准
