大学物理与实验(I)2时间空间与运动学
(1)平动 )
(2)本身线度 << 其活动范围 )
地球
太阳
地球绕太阳公转
三,时间 空间 时间是物体运动过程的持续性和顺序性的反映 时间是物体运动过程的持续性和顺序性的反映 持续性 空间是物体运动过程的广延性或物体形状, 空间是物体运动过程的广延性或物体形状,相 广延性 对位置的反映 对位置的反映
o t
o t
vz = v0z + ∫ az (t )dt
o
v =vxi + vy j + vz k
例1:一质点在(X,Y)平面内运动, 一质点在( , )平面内运动, 一质点在 运动方程为: 运动方程为:
r (t ) = 2ti + (2 t ) j
2
(SI )
求: (1)质点的轨迹; )质点的轨迹; (2)在最初 内质点的位移和平均 )在最初2S内 速度; 速度; (3)在第2S时质点的速度和加速度. )在第 时质点的速度和加速度.
t dx ∴∫ = ∫ dt 0 1+ 2x 0 x
1 ln(1+ 2x) = t 2
1 2t ∴x = (e 1) 2
d x 2t a = 2 = 2e dt
2
平面内运动, [例4]一质点在xOy平面内运动,运动方 4]一质点在 y=19(1)写出质点任意 程为x=2t,y=19-2t2.(1)写出质点任意 时刻的位置矢量, 时刻的位置矢量,速度矢量和加速度矢 (2)写出轨迹方程 写出轨迹方程; 量;(2)写出轨迹方程; 2 解 : 1) (
d x(t) 1 2 ∵ v(t) = = 2+t + t dt 2 x( t ) t 1 2 ∴∫ d x(t ) = ∫ (2 + t + t )dt x0 0 2
大学物理创新实验(二)2024
大学物理创新实验（二）引言概述：大学物理创新实验（二）是一门旨在培养学生创新思维和动手能力的实践课程。
本文将介绍该实验的设计和执行过程，包括实验的目标、实验设备和材料、实验步骤、实验结果的分析和讨论。
通过本实验的学习，学生将能够深入了解物理原理，并运用所学知识进行独立的实验设计和探究。
正文内容：1. 实验目标：- 熟悉实验室安全操作规范；- 培养学生的实验设计思维和创新能力；- 掌握使用常规实验设备进行实验的技能；- 深入理解光学和力学原理，并将其应用于实验设计；- 培养团队合作精神和实验报告撰写能力。
2. 实验设备和材料：- 光学实验仪器：激光器、透镜、单缝衍射装置等；- 力学实验仪器：弹簧振子、万能试验台等；- 电子设备：示波器、数字多用表等。
3. 实验步骤：1) 实验前准备：- 按照实验要求组织学生形成实验小组；- 检查实验设备和材料的完整性和正常工作状态；- 提供实验指导书和实验报告模板。
2) 实验操作：- 学生根据实验指导书，依次进行实验步骤；- 每个小组的学生共同完成实验任务，并记录实验过程中的数据。
3) 数据处理：- 学生使用计算机软件对实验数据进行处理和分析；- 绘制实验结果的曲线图和数据表。
4) 讨论和总结：- 学生根据实验结果进行讨论和分析；- 小组成员共同撰写实验报告，总结实验结果和得出结论；- 学生团队进行实验报告的评审和互评。
4. 实验结果的分析和讨论：- 学生根据实验数据和理论分析结果，对实验现象进行解释；- 学生通过实验结果的比较和讨论，得出结论并提出可能的误差来源；- 学生探讨实验的局限性和改进方法，提出进一步研究的方向。
5. 实验总结：- 总结本次实验的目标和主要内容；- 强调学生在实验中获得的知识、技能和体会；- 对实验中存在的问题提出建议和改进方案；- 对学生在实验中的表现进行评价和激励。
总结：大学物理创新实验（二）通过培养学生实验设计思维和创新能力，巩固和应用物理原理知识，提高学生的动手实践能力和团队合作精神。
《大学物理二》实验报告
《⼤学物理⼆》实验报告中国⽯油⼤学（华东）现代远程教育实验报告课程名称：⼤学物理(⼆)实验名称：电学元件伏安特性研究实验形式：在线模拟+现场实践提交形式：提交书⾯实验报告学⽣姓名：学号：年级专业层次：⽹络17春⽹络春⾼起专学习中⼼：⼭东⽇照函授站提交时间： 2017年 12⽉ 16 ⽇⼀、实验⽬的1.掌握电压表、电流表、直流稳压电源等仪器的使⽤⽅法2.学习电阻元件伏安特性曲线的测量⽅法3.加深理解欧姆定律，熟悉伏安特性曲线的绘制⽅法⼆、实验原理⼀、电学元件的伏安特性在某⼀电学元件两端加上直流电压，在元件内就会有电流通过，通过元件的电流与端电压之间的关系称为电学元件的伏安特性。
⼀般以电压为横坐标和电流为纵坐标作出元件的电压电流关系曲线，称为该元件的伏安特性曲线。
⼆、实验线路的⽐较与选择1、电流表内接当电流表内接时，电压表读数⽐电阻端电压值⼤，应有：g R IU R -= （1） 2、电流表外接电流表外接时，电流表读数⽐电阻R 中流过的电流⼤，这时应有：VR U I R 11-= （2）三、实验器材1.电压表2.电流表3.直流稳压电源4.实验电路板5.线性电阻6.半导体⼆极管7.⼩灯泡8.稳压⼆极管9.导线四、实验内容1．测定线性电阻的伏安特性本实验在实验板上进⾏。
分⽴元件R=200Ω和R=2000Ω普通电阻作为被测元件，并按图1-5接好线路。
经检查⽆误后，先将直流稳压电源的输出电压旋钮逆时针旋转，确保打开直流稳压电源后的输出电压在0V左右，然后再打开电源的开关。
依次调节直流稳压电源的输出电压为表1-1中所列数值。
并将相对应的电流值记录在表中。
2.．测量半导体⼆极管的伏安特性正向特性将稳压电源的输出电压调到2V后，关闭电源开关，按图1-6接好线路。
经检查⽆误后，开启稳压电源。
调节电位器W，使电压表读数分别为表1-2中数值，并将相对应的电流表读数记于表1-2中。
为了便于作图，在曲线弯曲部分可适当多取⼏个测量点。
大学物理实验_基础(二)
2 2 2
UN 1 ∂f 2 ∂f 2 ∂f 2 EN = = U x + U y + Uz + L ∂y N N ∂x ∂z
有效数字的运算规则 几个运算原则： 几个运算原则：
有效数字与有效数字运算 = 有效数字 可疑数字与可疑数字运算 = 可疑数字 （进位数可视为可靠数） 进位数可视为可靠数） 可疑数字与可靠数字运算= 可疑数字与可靠数字运算 可疑数字 可靠数字与可靠数字运算 = 可靠数字
四．间接测量结果的有效数字——有效数字的运算 间接测量结果的有效数字 有效数字的运算 规则 减运算——计算结果的小数点后应保 1 ． 加 、 减运算 计算结果的小数点后应保 留的位数与所有参加运算中小数点后位数最少的那 个相同。 15. 372 个相同。例：41.8＋15.41－8.372＝ 41.
2
g = 9.76m/s2 如 g = 9.74500m/s , 取3位有效数字
2
g = 9.74m/s
2
六．测量结果最终由不确定度定位 方法： 方法：
分度值1 分度值1mm
0 1 2 3 4
L=3.25cm 3.25
三位
分度值1 分度值1cm
0 1 2 3 4
L=3.2cm 3.2
二位
5
10
15
20
15.2mm
5
15.0mm
10
15
20
二、关于有效数字的几点说明： 关于有效数字的几点说明：
（1）非测量值（如公式中的常数，实验次 非测量值（如公式中的常数， 数等）不是有效数字， 数等）不是有效数字，如π，e等不是有效 数字。 数字。 在测量数据中， （2）在测量数据中，左边第一位非零数字 之前的零不是有效数字， 之前的零不是有效数字，但数据中间和末 尾的零应算为有效数字。 尾的零应算为有效数字。 ），0.00201（三位）， 例：0.0021（二位）， （二位）， （三位）， 0.002010（四位） （四位）
大学物理实验(2).ppt
为什么要用两种表示方法表示误差？
m1 (1.00 0.02)g m2 (100.00 0.02)g
相对误差 2.0%
相对误差 0.02%
两个物体质量的绝对误差都是0.02g
现它具有内在统计规律：
单峰性 有界性 对称性 抵偿性
f (N ) N
偶然误差的可能来源：
偶然不确定因素引起，可能：个人、 环境因素，电压波动、杂散电磁场干扰
偶然误差的出现带有必然性和不可避免性 难以控制无法消除
（3）过失误差（粗大误差）
明显歪曲实验结果的误差称为过失误差
缺乏经验、粗心大意、过度疲劳、操作不当
1 K
(N1 N2
... NK )
Ni
i1
K
N1 N0 N1
N2 N0 N2 算术平均值的误差＝误差的算术平均值
．．．．．．．．．
K
NK N0 NK
Ni
当K 时, i1
0
K
K
K
Ni KN0 Ni
i 1
K
Ni
i 1
K
Ni
则N N0
i 1
K
N0
i 1
K
算术平均值作为直接测量的最佳值，
３．培养学生具有对待科学实验一丝不苟的严谨 态度和实事求是的工作作风。
二、实验课程序
物理实验课包括（１）预习（２）实验 操作（３）撰写实验报告，三个步骤。
步骤１ ．预习 实验前的预习是保证实验顺利进行，并
能取得满意结果的重要步骤。预习时要求阅 读讲义弄清实验目的、原理和方法，了解仪 器性能，写出实验预习报告。
K
Ni
N N0
i 1
K
简称：最佳值
２．绝对误差与相对误差

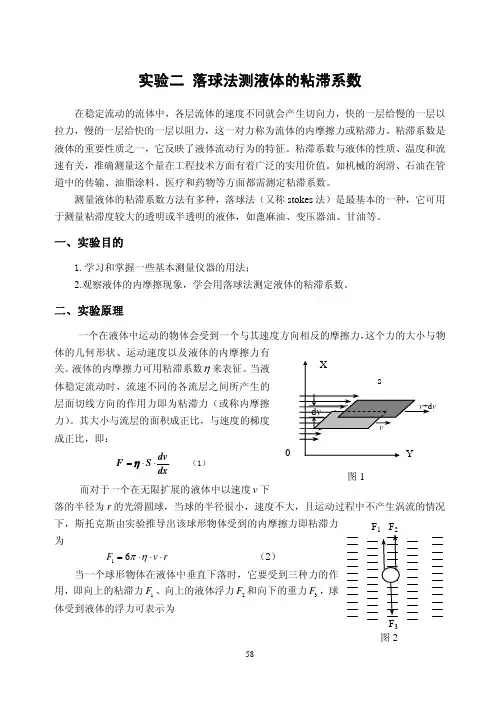

《大学物理实验》2-02落球法测液体的粘滞系数
蓖 麻 油 密度 ρ1
小 球 质 量m
粘 滞 系 数η
1 2 3
平均值
1 2
3 平均值
六、注意事项
1.实验时，应使油中无气泡；应该彻底清洗小球表面的污渍，小球要圆；油必须要静 止；量筒要铅直放置。 2. 实验时动作仔细，不要让油洒到实验台上。 3.两对激光接收器和发射器之间的距离要适当的大些。 4.将小球放入钢球导管内实验时，如反复数次都没有成功的,有的只有一次挡光，有 的一次都不能挡光，则需检查底盘是否水平，激光是否通过中垂线等。 5.由于小球很小，实验时一定要仔细小球，不能遗失。
60
很快，因此需要标明测量是在什么温度下进行的） 。 7.用公式（9）计算η 值，η 值保留三位有效数据. η 的单位为 kg ⋅ m−1 ⋅ s −1 。
五、数据记录和处理
表一 激光器发射器和接收器的位置
上位置 发射器 接收器 表二 次数 距离 s 时间 t
下位置
高度差
平均高度差 s
球直径 d
量 筒 内 径D
（10）式中 L 为量筒内蓖麻油的深度。
三、实验仪器
落球法粘滞系数测定仪（见图 3） 、小钢球、蓖麻油、量筒、米尺、直流稳压电源计时
59
仪、游标卡尺、电子天平、电子秒表、温度计、密度计等。
四、实验内容和步骤
1.调整粘滞系数测定 仪
9 1 2 5 10
-
（1） 调整底盘水平， 在 底盘横梁上放上小铅锤，调 节底盘旋钮，使铅锤中心对 准底盘中心的圆点。 （2）将实验架上的上， 下两对激光器接通电源，可 看见其发出红光。调节上、 下两个激光发射器，使其红 色激光束平行，并对准铅锤 线， 调节两激光接收器位置， 使能正常接收激光信号，判 别标准是看激光信号指示灯 记下手穿过时间。
大学物理(二)实验报告(二)
大学物理（二）实验报告（二）引言概述：本实验旨在通过实际操作和数据分析，加深对大学物理（二）相关知识的理解和掌握。
通过实验，将重点探讨以下五个大点：实验目的、实验原理、实验装置与操作、实验数据处理与结果分析以及实验结论。
1. 实验目的：1.1 确定XXX物理现象的基本规律1.2 探究XXX现象的影响因素1.3 验证XXX理论模型的准确性1.4 掌握XXX实验方法和技巧1.5 提高实验数据处理和分析的能力1. 实验原理：1.1 介绍相关的物理理论和基本概念1.2 探讨引起该物理现象的基本机制1.3 解析实验中所使用的公式和模型1.4 阐述实验所依据的理论假设1. 实验装置与操作：1.1 详细描述实验所用的仪器设备和辅助工具1.2 介绍实验的具体步骤和操作要点1.3 强调实验中需注意的安全事项1.4 分析实验中可能出现的误差来源和解决方法1.5 提供实验数据记录表格和实验结果图表示例1. 实验数据处理与结果分析：1.1 清晰列出实验所得的原始数据1.2 对数据进行初步处理，包括单位换算和数据整理1.3 展示数据处理的详细过程，如拟合曲线或计算公式1.4 分析实验结果，与理论值进行对比1.5 讨论实验结果的合理性和实验过程中的问题1. 实验结论：通过以上实验的分析和讨论，得出如下结论：1.1 给出实验目的所要验证的假设或论点1.2 总结实验的主要结果和发现1.3 讨论实验的局限性和改进方向1.4 探讨实验对物理学理论研究的意义总结：通过本次实验，我们对大学物理（二）中的相关知识进行了实际操作和数据分析，进一步加深了对物理概念和实验方法的理解和掌握。
本实验的结果为进一步的研究提供了重要参考，也为将来的实验和理论研究提供了基础。
通过本次实验的学习，我们不仅提高了实验技能，还培养了实验数据处理和结果分析的能力，为进一步的科学研究奠定了坚实基础。
大学物理实验第二册_10248_1_e_3_pdf_
实 验 一 实 验 二 实 验 三 实 验 四 实 验 五 实 验 六 实 验 七 实 验 八 实 验 九 实 验 十 实验十一 实验十二 实验十三 实验十四 实验十五 实验十六
RLC 电路特性的研究……………………………………………… 1 传感器系列实验……………………………………………………10 温度传感器特性的研究……………………………………………16 真空获得与真空镀膜………………………………………………22 夫兰克-赫兹实验中弱电流的测量………………………………… 31 全息干涉技术………………………………………………………37 非平衡电桥的应用…………………………………………………41 光栅特性的研究……………………………………………………44 硅光电池特性的研究………………………………………………… 47 迈克尔逊干涉仪的调整与应用……………………………………51 磁性材料基本特性的研究…………………………………………56 用快速电子验证相对论效应……………………………………… 6 1
图6
RL 交流电桥
本实验采用如图 5 所示的 RL 交流电桥，在电桥中输入电源由信号发生器提供，在实 验中应适当选择较高的输出频率，w 为信号发生器的角频率．其中 Z1 和 Z2 为纯电阻，Z3 和 Z4 为电感（包括电感的线性电阻 r1 和 r2） ，其复阻抗为
Z 1 = R1，Z 2 = R2，Z 3 = r1 + jwL1， Z 4 = r2 + jwL2
为了把颜色这个经过生理及心理等因素加工后的生物物理量变换到客观的纯物理量从而能使用光学仪器对色光进行测量以消除那些因人而异含混不清的颜色表达方式需要经过大量的科学实验将感性认识上升到理性阶段再去指导人们对颜色的正确测量
霍尔效应测磁场 大学物理实验(二)
电磁铁
位置调节
IM换向开关 IH换向开关
300Ω电阻
毫伏表 切换开关
300Ω
拨到IH
调IH大小
IM=400mA
IH=0.5mA？ B=265.2mT
IH
150.1 300
0.5mA
“IH/UH”开关 拨到UH 4种组合：U1、 U2、 U3、 U4
四、实验内容
内容1. 测研究UH与IH关系
UH KH BI H
四、实验内容
内容3、测B（不用毫特计），B-IM曲线
B UH KH IH
IH不变（1mA，即UR=300mV），位置不变， 改变IM，测UH（对称测量）。 计算B，作B-IM图
示例
注：KH 用内容2的测量结果 表2、表3可一次性完成
四、实验内容
内容4、测绘磁极间的磁场分布
IM不变（400mA），改变位置X，用毫特计 直接测Ｂ，作磁场分布B-X图
极性判断：左手定则。 B、IH同时改向，UH符号不变
霍尔电压： UH KH IH B
推导
FB(一定)→偏转→E↑→FE↑→FB=FE，稳定
} qvB qE E vB E UH /b
} UH vBb
注：如B与薄片法线夹角为θ时，UH KH IH Bcos
二、实验原理
霍尔灵敏度：
KH
1 nqd
N
0
x(mm)
S
示例
B(mT)
0 x(mm)
注意事项
元件易碎，引线易折，不可折碰； 毫特计调零 接线不能接错，否则会损坏霍尔元件。 工作电流不能超过5mA，励磁电流不能超过
500mA，电磁铁通电时间不能过长。 测B-x关系时，x的边缘位置不能达到时，可
大学物理实验(书籍)(二)
大学物理实验(书籍)（二）引言概述：大学物理实验是大学物理学习中不可或缺的一部分，它通过实践操作和观察现象，帮助学生巩固理论知识，培养科学思维和实验技能。
本文旨在介绍大学物理实验的相关内容，着重介绍和推荐一本适合大学物理实验的教材。
正文内容：1. 实验内容的选择与设计1.1 根据教学目标确定实验内容1.2 考虑实验条件和资源选择实验项目1.3 合理安排实验顺序和时间1.4 设计实验方案和步骤1.5 注意实验安全问题2. 实验器材与仪器的使用2.1 了解实验器材的功能和使用方法2.2 掌握常用实验仪器的操作技巧2.3 注意仪器的校准与维护2.4 学会正确记录实验数据2.5 处理实验失误和故障的方法3. 实验数据的处理与分析3.1 实验数据的整理和归纳3.2 利用数据计算相应的物理量3.3 运用合适的图表绘制实验结果3.4 进行误差分析和不确定度评估3.5 探究实验结果与理论之间的关系4. 实验结果的呈现与报告4.1 编写实验报告的基本结构与要求4.2 书写规范、准确的实验描述4.3 图表的正确绘制和标注4.4 分析结果与理论的比较和讨论4.5 提出实验改进和进一步探究的问题5. 实验的应用与拓展5.1 探究与应用实验结果相关的物理现象5.2 将实验结果应用于相关学科和行业5.3 拓展实验内容，将理论知识与实践相结合5.4 创新实验设计，发现新的物理现象5.5 参加科研项目和科学竞赛，提升自身能力总结：大学物理实验是大学物理学习中至关重要的一环，通过实践操作和分析实验数据，学生能够更加深入地理解物理现象和理论。
本文介绍了大学物理实验的内容选择与设计、实验器材与仪器的使用、实验数据的处理与分析、实验结果的呈现与报告以及实验的应用与拓展等方面的知识点。
通过合理的实验设计和实验报告的撰写，学生能够提高科学思维和实验技能，并将所学应用于实际问题中。
推荐一本适合大学物理实验的教材，可以进一步帮助学生顺利完成实验课程并取得优异的成绩。
