闸门开度传感器
ZMK-2闸门开度仪说明书
“0000”且第一位闪动，通过 、 、 键将此值修改为“1999”
按 S 键仪表显示“LL”此时确认闸门所在的位置是零点，然后按
键零点设定完成并自动退出。
再启动闸门，看仪表的显示，如仍为零，则可能是闸门开向反了。
按说明书的设置正反转操作。
1. 设置量程、海拔高度、圈长：
同时按 S 和
键，仪表显示值为 0000 且第一位闪动，通过
同时按s键仪表显示值为0000且第一位闪动通过键将密码0002输入再按s键仪表显示lc表示已经进入量程设置仪表显示0000将四位数的量程置入再按s键仪表显示hb表示已经进入海拔高度设置仪表显示000000将六位数的海拔高度植入再按s键仪表显示l表示已经进入圈长设置再按s键显示上次设定值圈长表示开度传感器内部齿轮变出出厂已设置好用户无需调整最后按s键退出
技术参数：
测量信号：旋转编码器 测量精度：非线性度＜0.25% 数显内容：开度值，4 路报警输出整定值。 开关量输出信号：4 路，每点可由用户在所定范围内整定。 模拟量输出：4-20mA 输出接点容量：5A/250VAC,5A/30VDC 工作环境：温度 0-50℃ 湿度＜85% 外形尺寸：盘装 160*80*250mm 工作方式：连续 电源：110V/220VDC 或 AC110/220V/50Hz 功耗：10W
1
4.4 路输出信号经过放大后驱动继电器输出，其中 4 个动作点与报警 值所设定的对应，闸门达到开度设定值时，对应输出接点动作。 5.先进的 WATCHDOG 和电压监控电路能对计算机的工作情况进行 监控，当上电、掉电或电压不稳时，符合工业 SPT 标准的串行存储 器能保护计算机中的信息。当计算机死机时，看门狗能自动产生复位 信号重新启动计算机工作，大大提高了仪器的可靠性。 6.采用稳态开关电源，交、直流均可稳定工作，且电压变化不影响测 控装置可靠工作。

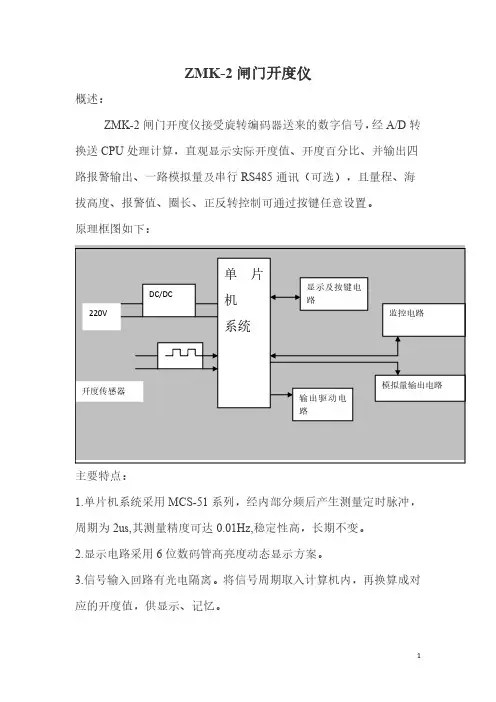

闸门开度测控仪使用说明书
闸门开度测控仪使用说明书V2.0济南智泽贸易有限公司目录1、概述 (2)2、技术指标 (2)3、工作原理 (3)4、面板布置及使用方法 (4)5、安装与调整 (7)6、注意事项 (14)7、低功耗说明 (14)8、质保与售后 (15)9、联系方式 (15)10、免责声明 (15)一、概述闸门开度远控测控仪，是根据水利工程的实际需要而制造的，它和绝对编码器相配合组成闸门开度测控装置。
闸门开度测控仪采用微电脑控制技术，具有测量值和设定值数码显示；输入输出电路采用光电隔离技术；四个继电器动作（上限、下限、上升-自动启门、下降-自动闭门），远程讯响提示（选配），继电器动作预置参数由仪表面板的按键（或远程上位机）完成，继电器动作时相应的指示灯点亮、蜂鸣器发出报警（静、响可控）功能。
RS485串行通讯接口等。
该仪表通过内部设定可修改编码器的增量方向、仪表地址编号、内部分段修正系数等，相对零点，用户可轻松地查看和设置，是理想的闸门开度（远控）测控仪表。
下图为闸门开度测控装置结构示意图：二、技术指标1、测量范围：0～9999mm（或0-9999cm）2、分辨率：1mm/或1cm3、精度：±0.1%×量程±1mm/或1cm4、闸门扬程-开度非线性修正系数：（16段）用户可自行调节5、输入信号：SSI接口（同步串行格雷码）；(来自于开度编码器，输入至仪表后面板上的DB25端子)；6、输入接点信号（光电隔离）：输入接点通道3-7路（一般为3路）外部接点入信号处理开度信号微处理器按键接口4-20mA输出RS485接口声光报警继电器输出设定值LED显示测量值LED显示7、通讯接口：RS485串行通讯接口（支持MODBUS-RTU 协议）8、输出信号（光电隔离）：4-20m 标准模拟量输出（对应值可自行调节）（选配）9、输出接点：●上限：测量值大于等于上限值，声、光报警，上限继电器动作；●下限：测量值小于等于下限值，声、光报警，下限继电器动作；●上升：自动启门。
开度传感器原理
开度传感器原理1. 介绍开度传感器是一种用于测量物体开合状态的设备，通过检测开度大小来确定物体的位置或状态。
在许多应用中，开度传感器广泛用于自动化控制和监测系统中，如门窗状态监测、机器人抓取器状态检测等。
2. 工作原理开度传感器的工作原理基于不同的物理原理，下面介绍几种常见的开度传感器工作原理。
2.1 光电开度传感器光电开度传感器利用光电元件（如光敏电阻、光电二极管等）来检测物体的开合状态。
当物体开度发生变化时，光线的遮挡程度也会改变，从而导致光电元件的输出发生变化。
通过测量光电元件的输出信号，可以确定物体的开度大小。
2.2 电感开度传感器电感开度传感器利用感应电感的变化来检测物体的开合状态。
当物体靠近或远离感应电感时，感应电感的大小会发生变化。
通过测量感应电感的变化，可以确定物体的开度大小。
2.3 压力开度传感器压力开度传感器通过测量物体上的压力来确定开度大小。
当物体开合时，物体上的压力会发生变化。
通过测量压力传感器的输出信号，可以确定物体的开度大小。
3. 应用领域开度传感器在许多领域中得到广泛应用，下面介绍几个常见的应用领域。
3.1 门窗状态监测开度传感器可以用于监测门窗的开合状态。
通过安装在门窗上的开度传感器，可以及时检测到门窗的开合情况，实现自动化控制和安全监测。
3.2 机器人抓取器状态检测在机器人应用中，开度传感器可以用于检测机器人抓取器的状态。
通过安装在机器人抓取器上的开度传感器，可以实时监测抓取器的开合状态，从而控制机器人的操作。
3.3 汽车车窗状态监测在汽车应用中，开度传感器可以用于监测车窗的开合状态。
通过安装在车窗上的开度传感器，可以及时检测到车窗的开合情况，实现窗户自动升降和防夹功能。
3.4 机械臂控制开度传感器还可以应用于机械臂控制中。
通过在机械臂关节上安装开度传感器，可以实时监测机械臂的开合状态，从而精确控制机械臂的位置和动作。
4. 选择开度传感器的考虑因素选择适合的开度传感器需要考虑以下因素：4.1 测量范围根据应用需求，选择测量范围适合的开度传感器。
闸门运行工高级理论知识复习题1
闸门运行工高级理论知识复习题一、单项选择(第1题～第100题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分50分。
)1. 职业道德，既是对本职人员在职业活动中( A)的要求，同时又是职业对社会所负的道德责任与义务。
A、行为B、思想C、职责D、道德准绳2. 水利职业道德是水利工作者在自己特定的职业活动中应当自觉遵守的( C)的总和，是社会主义道德在水利职业活动中的体现。
A、劳动记录B、法律法规C、行为规范D、规章制度3. 崇尚科学，( C)，是指水利工作者要具有坚持真理的求实精神和脚踏实地的工作作风。
A、兢兢业业B、扎扎实实C、实事求是D、一丝不苟4. 确保安全，是指水利工作者必须提高认识，增强安全防范意识。
树立( A)思想，做到警钟长鸣，居安思危，长备不懈，确保江河度汛、设施设备和人员自身的安全。
A、“安全第一，预防为主”B、“百年大计，安全第一”C、“安全第一，预防事故”D、“安全第一，质量为主”5. 一条河流沿水流( D)可分为河源、上游、中游、下游、河口等。
A、自远由近B、自南向北C、自西向东D、自高向低6. 降水量是指一定时段内降落在某一点或某一面积上的总水量，以(C)计。
A、米(m)B、立方米(m3)C、毫米(mm)D、立方毫米(mm3)7. 河道洪水等级一般以洪峰流量的重现期为标准，重现期的数值是( B)。
A、周期的倒数B、频率的倒数C、洪峰流量的倒数D、洪水总量的倒数8. 强度是指金属材料在( A)作用下抵抗变形和破坏的最大能力。
A、外力B、内力C、横向力D、纵向力9. 塞尺是由许多层厚薄不一的( C)组成。
A、直尺B、薄木片C、薄钢片D、薄竹片10. 钻孔前一般先划线，确定孔的( C)，在孔中心先用冲头打出中心眼。
A、直径B、大小C、中心D、深度11. 焊接中，由于焊件的厚度、结构及使用条件的不同。
焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等，采用最多的是( A)。

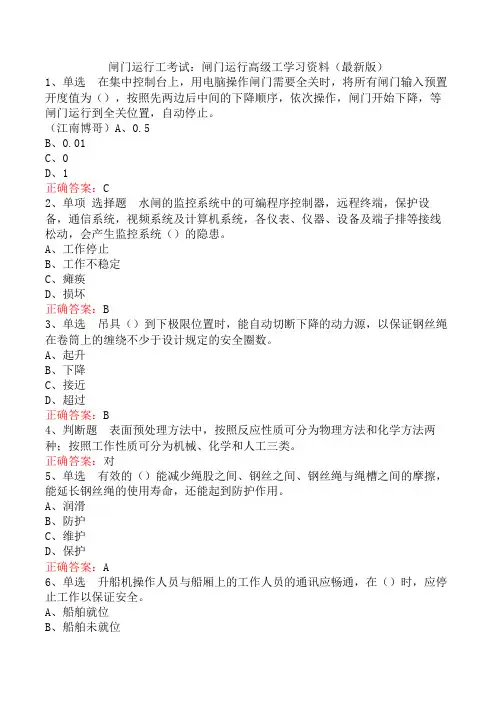

闸门运行工考试：闸门运行高级工学习资料(最新版)
闸门运行工考试：闸门运行高级工学习资料（最新版）1、单选在集中控制台上，用电脑操作闸门需要全关时，将所有闸门输入预置开度值为（），按照先两边后中间的下降顺序，依次操作，闸门开始下降，等闸门运行到全关位置，自动停止。
（江南博哥）A、0.5B、0.01C、0D、1正确答案：C2、单项选择题水闸的监控系统中的可编程序控制器，远程终端，保护设备，通信系统，视频系统及计算机系统，各仪表、仪器、设备及端子排等接线松动，会产生监控系统（）的隐患。
A、工作停止B、工作不稳定C、瘫痪D、损坏正确答案：B3、单选吊具（）到下极限位置时，能自动切断下降的动力源，以保证钢丝绳在卷筒上的缠绕不少于设计规定的安全圈数。
A、起升B、下降C、接近D、超过正确答案：B4、判断题表面预处理方法中，按照反应性质可分为物理方法和化学方法两种；按照工作性质可分为机械、化学和人工三类。
正确答案：对5、单选有效的（）能减少绳股之间、钢丝之间、钢丝绳与绳槽之间的摩擦，能延长钢丝绳的使用寿命，还能起到防护作用。
A、润滑B、防护C、维护D、保护正确答案：A6、单选升船机操作人员与船厢上的工作人员的通讯应畅通，在（）时，应停止工作以保证安全。
A、船舶就位B、船舶未就位C、通讯联络不清D、通讯联络清楚正确答案：C7、单选闸门开度传感器检查时，应首先查看电缆头（）是否正确，电缆头制作是否规范。
A、固定B、接地线C、屏蔽D、接线正确答案：D8、单选闸门开度仪应检查闸门上下操作时，闸门启闭开度（）是否正确，显示数字是否正确，有无出现跳跃式。
A、设置B、显示C、指示D、传感器正确答案：A9、单选弧门的铰座一般是铸钢件。
要定期做好（）。
A、防腐B、上油C、润滑D、加油正确答案：A10、单选限位开关也可分为旋转限位开关及直行限位开关。
额定工作电压为250VAC，额定工作电流为（）。
A、6AB、8AC、10AD、12A正确答案：C11、单选以下四项，（）不是充水阀的常有结构形式。
闸门开度仪原理
闸门开度仪原理一、概述闸门开度仪是一种测量水闸、水库等水利工程中闸门开度的仪器。
它通过测量闸门移动的距离和旋转角度，来计算出闸门的开度。
本文将详细介绍闸门开度仪的原理。
二、构成闸门开度仪主要由传感器、信号处理器和显示器三部分组成。
1. 传感器传感器是测量物理量的装置，它能将被测量的物理量转化为电信号输出。
在闸门开度仪中，传感器主要有位移传感器和角位移传感器两种。
位移传感器是通过测量闸门移动的距离来计算出其开度。
常见的位移传感器有拉线式和杆式两种。
拉线式位移传感器使用拉力作为信号，通过拉线与被测物体相连来实现位移测量；杆式位移传感器则是通过直接将杆子固定在被测物体上进行位移测量。
角位移传感器则是通过测量闸门旋转的角度来计算出其开度。
常见的角位移传感器有光电编码器、霍尔元件、电容式角位移传感器等。
2. 信号处理器信号处理器是将传感器输出的电信号进行处理，转化为可供显示和控制的信号。
在闸门开度仪中，信号处理器主要包括放大电路、滤波电路和AD转换器。
放大电路用于放大传感器输出的微弱电信号，以便后续的处理；滤波电路则用于滤除噪声和干扰信号，提高测量精度；AD转换器则将模拟信号转化为数字信号，便于数字化处理。
3. 显示器显示器是将经过处理后的数据以数字或图形的形式展示出来。
在闸门开度仪中，显示器通常采用LED数码管或LCD液晶屏。
三、原理闸门开度仪的原理是基于位移和角位移传感器测量出来的数据进行计算得出。
具体步骤如下：1. 通过位移传感器测量出闸门移动的距离d。
2. 通过角位移传感器测量出闸门旋转角度θ。
3. 根据闸门结构和安装方式，计算出闸门长度L和旋转半径R。
4. 根据三角函数关系式sinθ=d/R，求解出R。
5. 根据cosθ=L/R，求解出L。
6. 根据闸门开度公式K=d/L，计算出闸门的开度。
四、应用闸门开度仪广泛应用于水利工程中，如水库、水闸、水电站等场合。
它能够精确地测量出闸门的开度，帮助工程人员及时掌握水位变化情况，保证工程的正常运行和安全稳定。
闸门开度检测传感器的安装改进
（） ４ 在经 常 有雷 电发 生 的工 程 中 ，对 进 入 控 制 柜 的 动 力 电 源线 加 装 交 流 防 雷 保 护 器 ，对 控 制 柜 外 部 控 制 电源 、信 号 回路 加 装 直 流 防雷 保 护 器 和 信 号 防 雷 保 护 器 ，对 不 导 电 的金 属 物 、屏 蔽 线 应 等 电 位 可 靠 接 地 。
理 ，其 连 接处 的 位 置 高 程 要 低 于 传 感 器 头 部 电 子 窗 的
位 置 ；（ ） ２ 电缆 的连 接 采 用 防 水 接 线 盒 ，在 接 线 盒 内采 用 端 子排 连 接 。 这 样 做 能 防 止 连 续 几 天 下 雨 ， 阻 止 水 份 随 电缆 内皮 （ 芯 间 的 空 隙 ） 透 进 入 传 感 器 头 部 电 多 渗
做 防水 处 理 ，致 使 雨 水 随 电 缆 渗 透 进 入 传 感 器 头 部 电
子 窗 内 ，引起 短 路 损 坏 。
图 １器 件安装 接入示意图
（ ） 测传 感 器 长期 安 装 在 室 外 ，为 了保 护 其 头 部 ２检
电子 窗增 设 了防 护 罩 ， 因 防 护 罩 底 部 设 置 不 合 理 ，没
关键 词 传 感 器 故 障 分 析 改 进
０ 引言
水 利 水 电工 程 中 的 闸 门 提 升 和 下 降 主 要 由 液 压 启
２ 传 感 器在 安 装 调试 时 的 改 进 措 施
找 到 检测 传 感 器 损 坏 的 原 因 后 ，立 即 对 工 程 采 取
改 进 措施 ：
闭机控制 ，为了检测 闸门的运行 位置 ，一般采 用进 口
应 拆 下 碰撞 机 构 ，焊 接 碰 块 ，再 把 碰 撞 机 构 用 螺 丝 固
MCK-K1闸门开度仪--详细版2
一、 概述MCK-K1 闸门开度仪，由闸位传感器、和测控仪器组成，属单点闸位测控设备，适用于对各类水闸开启高度或开启角度进行测量与控制的场合。
测控仪器内部采用国外先进的集成电路，所有芯片都经过严格的筛选和老化处理；仪器工作所需各种参数从键盘设定，测控仪器的工作可靠性高，抗干扰能力强。
该装置的适用性极广，在水库、水电站、船闸、门机等闸位或起吊高度测控的场合得到了广泛的应用。
无论平板门、弧型门，无论量程多少，该装置在全量程内误差小于等于1㎝。
具有4～20mA 输出。
二、技术参数1 测点数： 1 点2 配套传感器： JBK 系列绝对型编码器3 测量范围： 0～80.00m4 测量精度： ±1cm/1mm5 输入信号传输距： <2.5km6 显示方式： 5位LED7 工作方式： 连续8 输出接口： 4～20mADC(软件校调)，RS4859 参数设定方式： 按键设定，上位机通讯设定10 报警方式： 上、下限和充水各一副继电器接点,备用一对接点。
11 触点容量： 220VAC ，2A12传感器工作环境：温度：-30℃ - 60℃湿度：RH ≤95%13 仪器工作环境： 温度：-10℃ - 55℃,湿度：RH ≤85%14 电源： AC220V三、 工作原理测控装置的工作原理如下图所示：通过传感器对卷筒转动角度的测量，由仪器处理，计算出闸门的开度，再与设定值比较，输出控制接点。
四、安装与调试测控仪器 传感器 卷筒转数 钢丝绳行闸门开度显示控制设备的安装，请按以下步骤进行。
仪表设置前需要完成以下准备：1、安装编码器：根据现场具体情况，把编码器固定到支架上，编码器轴尽可能与启闭机轴同心，注意两者不要靠得太紧，把联轴节用螺钉固定到相应的轴上，编码器轴上的联轴节先不要顶紧螺丝。
，并用专用连接电缆与仪表连接，具体接法见附表；2、安装仪表：把仪表用专用卡具固定在柜面上，接好AC220V电源和地线，并用接好相应接点，通过专用电缆与编码器连接好；3、0位区与高位区：以上工作完成，仪表上电，若仪表上开度值为000.00或×××.××（最大开度值），用手转动编码器轴，该值不变，是因为编码器编码在0位区或在高位区，此时一直向一个方向转动编码器轴直到数值变动为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章
闸门开度传感器，选用光电式或机械式系列编码器、外配安装支架、联轴器或齿轮等联结件构成。
该传感器通过联轴器等联结件将编码器轴与启闭机卷筒轴或小齿轮轴联结，使编码器与被测轴同步转动，将被测轴的旋转转化为编码器轴的旋转，通过专用测试仪采集编码器值从而准确的测量出被测件的位移量。
并达到了对被测件位移的实时测量与控制的目的。
该传感器结构合理，安装简便、抗干扰能力强，分辨率高，量程大，寿命长，集检测与A/D转换为一体，有掉电后信号跟踪记忆功能。
它能够长期用于被测件位移量的检测，并能保证性能的稳定可靠。
适合对各类卷扬，螺杆启闭机的闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量。
是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想位移传感器。
主要技术指标：
检测量程： 5m、10m、20m、40、80m
分辨率： 1cm或1mm
工作电压：与所选编码器相配
测量误差： 0. 1%×量程±1
输出信号(由所选编码器决定)：并行格雷码信号（B）、 4-20mA标准模拟量信号（A）、
RS485串行信号（M）、SSI同步串行格雷码信号（S）
联接方式：齿轮连接方式、弹性联轴器连接方式、偏心联轴器联接方式、测绳挂轮重锤方式、链条链轮连接方式等
环境参数：温度 -20℃～+80℃，相对湿度≤95%（RH40℃）（详见KS-10型闸位计说明书）
定货需知：
1、闸门开度传感器量程
2、传感器分辨率
3、传动连接方式
4、输出信号方式
5、信号轴增量方向（面对编码器输入轴）
6、信号输入轴转一周闸位开启高度，若为双层缠绕应提供双层系数及转折点。
第二章
恒力收绳闸门开度传感器，选用光电式或机械式系列编码器、无功耗内部恒力收绳机构、测轮、线轮、不锈钢丝绳等部件构成。
该传感器从内部拉出一根钢
丝绳与被测闸门直接联结，闸门提升或下降时钢丝绳带动与编码器同轴的测轮旋转，使编码器与被测闸门同步转动，从而将被测闸门的启降转化为编码器轴的旋转，通过专用测试仪采集编码器值便能准确的测量出被测闸门的位移量。
并达到了对被测闸门位移的实时测量与控制的目的。
该传感器结构合理，安装简便、抗干扰能力强，分辨率高，量程大，寿命长，集检测与A/D转换为一体，有掉电后信号跟踪记忆功能。
它能够长期用于被测件位移量的检测，并能保证性能的稳定可靠。
适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量。
是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想位移传感器。
主要技术指标：
检测量程： 5m、10m、20m、40m、80m
分辨率： 1cm或1mm
工作电压：与所选编码器相配
测量误差： 0. 1%×量程±1
外形尺寸：Φ196×210或100×108×107mm
输出信号(由所选编码器决定)：并行格雷码信号（B） 4-20mA标准模拟量信号（A）
RS485串行信号（M）SSI同步串行格雷码信号（S）
联接方式：钢丝绳直接与被测闸门联结
钢丝绳出线方向：垂直向下出线、水平出线、向上出线根据用户现场需要确定出线方向
一键清零在编码器输出485、SSI或4~20mA信号时,按住清零按钮3秒钟，编码器当前值即为“0”
环境参数温度 -20℃～+80℃，相对湿度≤95%（RH40℃）（详见KS-10
型闸位计说明书）
定货需知：
1、闸门开度传感器量程
2、传感器分辨率
3、传感器出绳方向
4、输出信号方式
5、钢丝绳拉出时闸门的动作方向
6、信号输入轴转一周闸位开启高度
第三章
主令恒力收绳闸门开度传感器，选用光电式或机械式系列编码器、无功耗内部恒力收绳机构、主令开关、测轮、线轮、不锈钢丝绳等部件构成。
该传感器从内部拉出一根钢丝绳与被测闸门直接联结，闸门提升或下降时钢丝绳带动与编码器同轴的测轮旋转，使编码器与被测闸门同步转动，从而将被测闸门的启降转化为编码器轴的旋转，通过专用测试仪采集编码器值便能准确的测量出被测闸门的位移量。
编码器旋转的同时带动主令轴旋转，控制闸门开启、关闭的上、下限，从而达到了对被测闸门位移的实时测量同时控制闸门上、下限的目的。
该传感器结构合理，安装简便、抗干扰能力强，分辨率高，量程大，寿命长，集检测与
A/D转换为一体，有掉电后信号跟踪记忆功能。
它能够长期用于被测件位移量的检测，并能保证性能的稳定可靠。
适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量，控制。
是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想测量与控制位移的传感器。
主要技术指标：
检测量程： 5m、10m、20m、40m、80m
分辨率： 1cm或1mm
工作电压：与所选编码器相配
测量误差： 0. 1%×量程±1
外形尺寸：长244mm*宽116mm*高208mm
输出信号(由所选编码器决定)：并行格雷码信号（B） 4-20mA标准模拟量信号（A）
RS485串行信号（M）SSI同步串行格雷码信号（S）
联接方式：钢丝绳直接与被测闸门联结
钢丝绳出线方向：垂直向下出线、水平出线、向上出线根据用户现场需要确定出线方向
上、下限位内置：在传感器内部设置主令上、下限位
一键清零在编码器输出485、SSI或4~20mA信号时,按住清零按钮3秒钟，编码器当前值即为“0”
环境参数：温度 -20℃～+80℃，相对湿度≤95%（RH40℃）
定货需知：
1、闸门开度传感器量程
2、传感器分辨率
3、传感器出绳方向
4、输出信号方式
5、钢丝绳拉出时闸门的动作方向
6、信号输入轴转一周闸位开启高度
7、上、下限位值及触点组数
本文由启闭机闸门整理提供。
