淋雨试验箱校准规范
淋雨试验规范
淋雨试验规范淋雨试验规范引言：淋雨试验是一种常用的环境试验方法，用于评估产品的防水性能。
通过模拟自然环境下的雨水冲刷，淋雨试验可以检测产品的可靠性，确保其在恶劣天气条件下的正常使用。
本文将就淋雨试验的规范进行探讨，以帮助读者更好地理解该试验的目的、步骤和评估标准。
一、淋雨试验的目的淋雨试验的目的是评估产品的防水性能，确定其在户外条件下的可靠性。
通过该试验，可以了解产品在不同的降雨强度和时间持续性下的防水能力，以及其对环境湿度和温度变化的适应能力。
淋雨试验可以帮助制造商改进产品设计和材料选择，以提高产品的耐水性和可靠性。
二、淋雨试验的步骤1.试验设备准备：准备好淋雨试验设备，包括淋雨装置、试验室和相关计量设备。
确保试验设备的稳定性和准确性，以保证试验结果的可靠性。
2.试验样品准备：选择代表性的样品进行试验。
样品应代表实际使用环境中产品的应力水平和条件。
准备好试验样品，并确保其在试验过程中能够真实地暴露在雨水之中。
3.试验条件设定：根据产品的设计要求和使用环境的实际情况，设定合适的试验条件，包括降雨强度、时间、试验温度和湿度等。
确保试验条件能够模拟实际使用环境下的天气情况。
4.试验进行：将试验样品放置在试验设备下，根据设定的条件进行淋雨试验。
在试验过程中，及时记录样品的状态变化和试验条件，以便后续的数据分析和评估。
5.试验结束和结果评估：试验结束后，对试验样品进行检查和评估。
根据产品的设计要求和相关标准，评估样品的防水性能和可靠性。
记录并分析试验结果，为产品改进提供依据和参考。
三、淋雨试验的评估标准淋雨试验的评估标准可以根据不同的产品类型和使用环境而有所不同。
以下是一些常见的评估指标和标准，供参考：1.产品防水等级：根据产品的应用领域和使用环境，确定产品的防水等级要求。
常见的防水等级包括IPX1-IPX8等级，其中IPX8表示产品具有防水深度达到2米以上的能力。
2.漏水检测：通过观察试验样品在淋雨试验过程中是否出现漏水现象来评估其防水性能。
淋雨试验箱校准规范

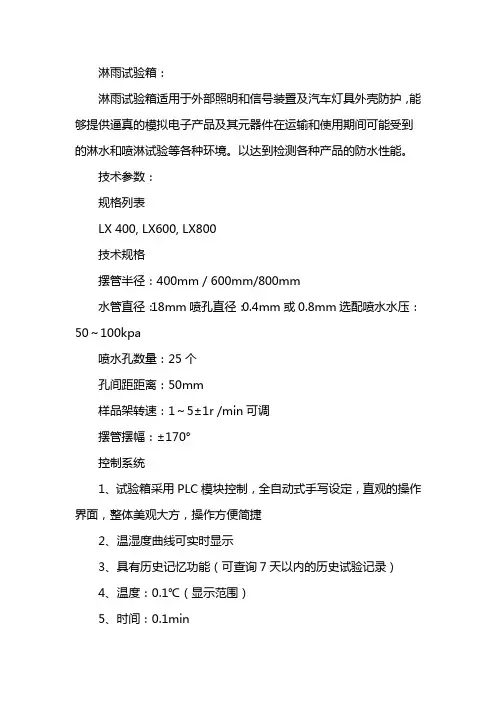

淋雨试验箱：
淋雨试验箱适用于外部照明和信号装置及汽车灯具外壳防护，能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境。
以达到检测各种产品的防水性能。
技术参数：
规格列表
LX 400, LX600, LX800
技术规格
摆管半径：400mm / 600mm/800mm
水管直径：18mm喷孔直径：0.4mm或0.8mm选配喷水水压：50～100kpa
喷水孔数量：25个
孔间距距离：50mm
样品架转速：1～5±1r /min可调
摆管摆幅：±170°
控制系统
1、试验箱采用PLC模块控制，全自动式手写设定，直观的操作界面，整体美观大方，操作方便简捷
2、温湿度曲线可实时显示
3、具有历史记忆功能（可查询7天以内的历史试验记录）
4、温度：0.1℃（显示范围）
5、时间：0.1min
辅助结构：
试验箱底部有储水箱，试验用水喷淋系统，工作台旋转系统，摆管摆幅驱动装置
密封：门与箱体之间采用双层耐高温高张性密封条以确保测试区的密闭
门把手：采用无反作用门把手，操作更容易
脚轮：机器底部采用高品质可固定式PU活动轮
控制系统：
1、采用win 7系统电脑
3、具有历史记忆功能（可查询7天以内的历史试验记录）
4、温度：0.1℃（显示范围）
5、时间：0.1min
产品用途：
淋雨试验箱主要适用于电子电工，航空航天，军工等科研单位外部照明、信号装置及汽车灯具外壳防护试验检测。
摆管雨淋试验装置校准规范JJF(机械)1052-2020
外壳防护等级（IP 代码）
使用本规范时，应注意使用上述引用文献的现行有效版本。
3 概述
摆管淋雨试验装置主要是测试产品在淋雨的气候环境下的贮存，运输和使用时的性能
摆管雨淋试验装置校准规范
1 范围
本规范适用于新制造、使用中和修理后的摆管雨淋试验装置的校准。
2 引用文献
JJF1071-2010
国家计量校准规范编写规则
JJF1059.1-2012
测量不确定度评定与表示
GB/T4942.1-2006
旋转电机整体结构的防护等级（IP 代码）分级
GB/T4208-2017
JJFห้องสมุดไป่ตู้机械）1052－2020
目录
引言............................................................................................................................................... IV 1 范围........................................................................................................................................... 1 2 引用文献................................................................................................................................... 1 3 概述........................................................................................................................................... 1 4 计量特性................................................................................................................................... 1 5 校准条件................................................................................................................................... 1 5.1 环境条件..................................................................................................................................1 5.2 测量标准及其他设备..............................................................................................................1 6 校准项目和校准方法.............................................................................................................. 1 6.1 校准项目................................................................................................................................ 1 6.2 校准方法................................................................................................................................ 1 7 校准结果表达.......................................................................................................................... 2 8 复校时间间隔.......................................................................................................................... 2 附录 A 角速度，角度，摆管雨淋孔径参数不确定度评定示例.............................................. 3 附录 B 校准原始记录格式........................................................................................................12 附录 C 校准证书内页格式........................................................................................................14
淋雨试验箱校准规范
淋雨试验箱校准规范
淋雨试验箱的制作难度在所有的环境试验设备中并不算高的，因为它在制造过程中需要注意的地方并不是非常多，主要就是淋雨试验箱的雨滴的直径、降雨时间，不过有些行业可能对淋雨试验箱的雨滴的温度、试验箱内部风速也有一定的要求，不过这些主要还是看用户使用的行业，毕竟不同的行业对淋雨试验箱的性能要求总是有些不同的。
而这些在标准中其实都是有规定的，大家如果不太清除的话可以去参考淋雨试验箱的国军标和国标中的要求。
虽然国标和国军标中有规定淋雨试验箱性能的要求，不过淋雨试验箱的质量还是需要采购判断的。
而这方面主要就是看设备的外箱、零配件的选用、控制系统的精准度，让大家注意着三个方面是因为从外箱上能够看出厂家的生产技术，如果连设备外箱的美观都无法保证的话，那么试验箱的质量更加是无法保证的。
还有就是零配件和控制系统的选用，有很多厂家会为了节省成本采用一些劣质的材料，虽然这样的设备购买起来可能比较便宜，但是谁都无法保证设备的质量。
如果是希望之后试验能够无顺利进行的话，一定是要仔细确定的。

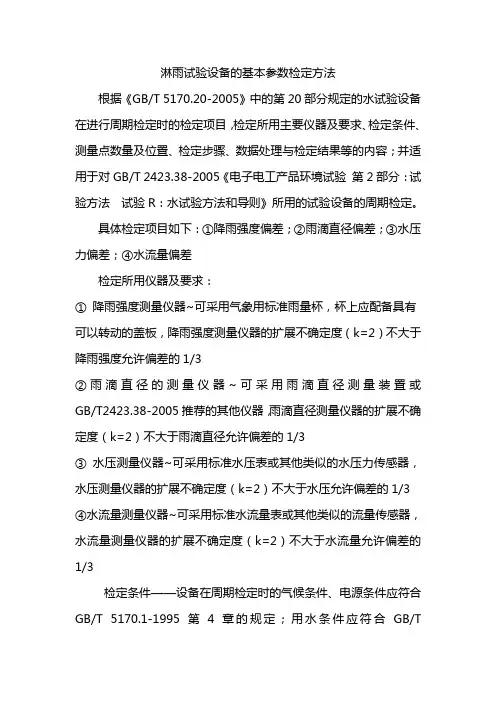

淋雨试验设备的基本参数检定方法
淋雨试验设备的基本参数检定方法根据《GB/T 5170.20-2005》中的第20部分规定的水试验设备在进行周期检定时的检定项目，检定所用主要仪器及要求、检定条件、测量点数量及位置、检定步骤、数据处理与检定结果等的内容；并适用于对GB/T 2423.38-2005《电子电工产品环境试验第2部分：试验方法试验R：水试验方法和导则》所用的试验设备的周期检定。
具体检定项目如下：①降雨强度偏差；②雨滴直径偏差；③水压力偏差；④水流量偏差检定所用仪器及要求：①降雨强度测量仪器~可采用气象用标准雨量杯，杯上应配备具有可以转动的盖板，降雨强度测量仪器的扩展不确定度（k=2）不大于降雨强度允许偏差的1/3②雨滴直径的测量仪器~可采用雨滴直径测量装置或GB/T2423.38-2005推荐的其他仪器，雨滴直径测量仪器的扩展不确定度（k=2）不大于雨滴直径允许偏差的1/3③水压测量仪器~可采用标准水压表或其他类似的水压力传感器，水压测量仪器的扩展不确定度（k=2）不大于水压允许偏差的1/3 ④水流量测量仪器~可采用标准水流量表或其他类似的流量传感器，水流量测量仪器的扩展不确定度（k=2）不大于水流量允许偏差的1/3检定条件——设备在周期检定时的气候条件、电源条件应符合GB/T 5170.1-1995第4章的规定；用水条件应符合GB/T2423.38-2005的规定；受检设备的外观和安全要求应符合GB/T 5170.1-1995第8章的规定测量点数量及位置①Ra1人造雨法降雨强度测量：将雨量杯于喷水嘴下方排成一列，以300mm~500mm的间距均与分布，但雨量杯数量不能少于3个，各杯面与喷水嘴之间的距离约为2500mm②Ra2滴水箱法降雨强度测量：滴水箱底部面积不小于或等于2㎡时，降雨强度测量点为5个，除中心测量点3外，其他测量点的位置与滴水箱面积外延的距离为各自边长的1/10, 但最大距离不能大于500mm，最小距离不能小于150mm布放位置图如下：滴水箱底部面积大于2㎡时，降雨强度测量点为9个，除中心测量点5外，其他测量点的位置与滴水箱滴水面积外延的距离为各自边长的1/10，但最大距离不能大于500mm，最小距离不能小于170mm，布放外置如图所示：当滴水箱底部面积大于10㎡时，可适当增加测量点；根据试验和检定的需要，可在设备工作面增加对疑点的测量；雨量杯布置于测量点上，杯面离试验水箱滴嘴200mm~2000mm检定步骤：①降雨强度偏差检定——选择检定降雨强度标称值，在试验设备降雨强度可调范围内，一般选取GB/T 2423.38-2005标准中规定的具有代表性的降雨强度标称值，根据试验和检定的需要，亦可选取其他降雨强度标称值；把试验设备的降雨强度调节到所需要的标称降雨强度值；在滴水嘴开始滴雨前，雨量杯的盖板盖好，滴雨稳定5min后，立即将各杯盖依次打开收集雨滴，收集5min后，立即将各杯盖依次盖好，取出雨量杯，将收集到的雨水倒入量筒测出体积，如果是标准雨量杯，可分别直接记录，再把标准雨量杯里的水倒掉。
淋雨试验箱校准规范
淋雨试验箱校准规范
淋雨试验箱校准规范
每一个行业都有自己需要满足的标准，所以现在国标并没有对淋雨试验箱有明确的规定，但是需要使用这款设备进行试验的行业需要满足的标准中都对试验的时间，雨滴直径等如果用户购买的淋雨试验箱无法满足标准中的规定，那么就代表他们使用这台试验箱得出的结果是没有任何参考依据的。
其实淋雨试验箱的制作难度在所有的环境试验设备中并不算高的，因为它在制造过程中需要注意的地方并不是非常多，主要就是淋雨试验箱的雨滴的直径、降雨时间，不过有些行业可能会对淋雨试验箱的雨滴的温度、试验箱内部风速也有一定的要求，不过这些也不是什么大问题。
如果想要了解更加详细的信息的话，可以在各自需要满足的标准中找到明确的要求。
虽然国标和国军标中有规定淋雨试验箱性能的要求，不过质量还是在采购时需要多加注意的一个参数。
而这方面主要就是看设备的外箱、零配件的选用、控制系统的精准度，让大家注意着三个方面是因为从外箱上能够看出厂家的生产技术，如果连设备外箱的美观都无法保证的话，那么试验箱的质量更加是无法保证的。
还有就是零配件和控制系统的选用，有很多厂家会为了节省成本采用一些劣质的材料，虽然这样的设备购买起来可能比较便宜，但是谁都无法保
证设备的质量。
如果是希望之后试验能够无顺利进行的话，一定是要仔细确定的。
以下是淋雨试验箱用途及适用范围，仅供参考：
淋雨试验机用于电工产品、外壳、密封元件等产品在模拟滴水、淋水、溅水、喷水等淋雨环境360度旋转降雨下运行，测试产品的防水性能。
防水试验箱淋雨实验操作规程
防水试验箱淋雨实验操作规程一、适用范围防水试验箱是一种人工模拟淋雨的试验箱，众所周知所有处于大气压环境中的元器件及设备，无论是工作状态还是贮存状态，都会不同程度受到各种水的影响，其中淋雨最常见，进行淋雨试验是防止这些设备在经过雨水渗透和淋雨时或之后的工作效能改变程度。
二、性能特点1、温度范围：RT--35℃（室温）；2、相对湿度：60%～98%R²H（环境湿度）；3、特点：本试验箱为304-沙面不锈钢板材，采用中间透明玻璃制成，美观大方，可随时观察实验情况，转盘和喷水摆管分别由变频控制器、调速器控制，变频器直接调节电机频率，也可显示电机的运转速度等（变频器内部参数切勿改动，否则将影响设备的正常使用）；4、试验时水压可调；5、型号规格：DL1-66、附箱体示意图：备注:本图形与实际设备有少许不符是因本公司设备再不断改进所致，请谅解！三、操作须知：本试验箱绝对不能用于对下列物体或含有这些物体的试验：一、爆炸物：1.硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙三醇三硝酸酯）、硝化纤维及其它爆炸性的硝酸酯类。
2.三硝基苯、三硝基甲苯、三硝基苯粉（苦味酸）及其它爆炸性的硝基化合物。
3.过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它的有机过氧化物。
二、可燃物：1.自燃物：金属：“锂”、“钾”、“钠”、黄磷、硫化磷、红磷。
赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚梳酸氢钠。
2.氧化物性质类：（1）氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类。
（2）过氧酸钾、过氧酸钠、过氧酸铵以及其它的过氧酸盐类。
（3）过氧化钾、过氧化钠、过氧酸钡以及其它的无机过氧化物。
（4）硝酸钾、硝酸钠以及其它的硝酸盐类。
（5）次氯酸钾以及其它的次氯酸盐类。
（6）亚氯酸钠以及其它的亚氯酸盐类。
三、易燃物：（1）乙醚、汽油、乙醛、氧化丙烯、二硫化碳及其它燃点不到-30℃的物质。
（2）普通乙烷、氧化乙烯、丙酮、苯、甲基乙基甲酮及其它燃点在-30℃以上而小于0℃的物质。
淋雨试验箱校准规范
淋雨试验箱检定规程每一个行业都有自己需要满足的标准，所以现在国标并没有对淋雨试验箱有着明确的规定，但是需要使用这款设备进行试验的行业需要满足的标准中都对试验的时间、雨滴直径等有着明确的规定。
如果用户购买的淋雨试验箱无法满足标准中的规定，那么就代表他们使用这台试验箱得出的结果是没有任何参考依据的。
其实淋雨试验箱的制作难度在所有的环境试验设备中并不算高的，因为它在制造过程中需要注意的地方并不是非常多，主要就是淋雨试验箱的雨滴的直径、降雨时间，不过有些行业可能会对淋雨试验箱的雨滴的温度、试验箱内部风速也有一定的要求，不过这些也不是什么大问题。
如果想要了解更加详细的信息的话，可以在各自需要满足的标准中找到明确的要求。
虽然国标和国军标中有规定淋雨试验箱性能的要求，不过质量还是在采购时需要多加注意的一个参数。
而这方面主要就是看设备的外箱、零配件的选用、控制系统的精准度，让大家注意这三个方面是因为从外箱上能够看出厂家的生产技术，如果连设备外箱的美观都无法保证的话，那么试验箱的质量更加是无法保证的。
还有就是零配件和控制系统的选用，有很多厂家会为了节省成本采用一些劣质的材料，虽然这样的设备购买起来可能比较便宜，但是谁都无法保证设备的质量。
如果是希望之后试验能够顺利进行的话，一定是要仔细确定的。
淋雨试验箱用途及适用范围：淋雨试验机用于电工产品、外壳、密封元件等产品在模拟滴水、淋水、溅水、喷水等淋雨环境360度旋转降雨下运行，测试产品的防水性能。
淋雨试验箱技术参数1、工作室尺寸：800×800×800（mm）（可定制）；2、摆管喷水孔径：直径0.4mm；3、喷水孔间距：50mm；4、喷水环半径：400mm或600mm；5、喷水管管径：直径16mm；6、摆管摆角幅：max270度（控制器可设定）；7、摆速调节：0~30转/min（控制器可设定）；8、淋雨水压：80~150Kpa可调；9、水流供水量：在4bar压力下，流量达到39.2L/min；10、试验台转速：0~20转/min可调；11、试验台面积：直径400mm，承重量为15kg，样架0~30mm可调；12、箱体上有电源引线测试孔，可外接电源，另喷淋点灯时间均可调节；淋雨试验箱结构1、试验箱内外胆均采用SUS304不锈钢板,外壳表面进行拉丝发纹处理,内胆为优质不锈钢面板；2、喷水管也采用不锈钢制造；3、工作室及其它所有接触水的部位均采用不锈钢或铜质材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

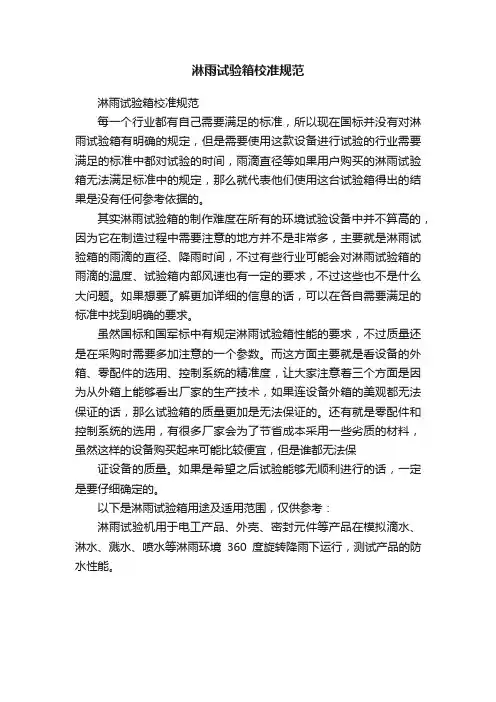

淋雨试验箱校准规范
每一个行业都有自己需要满足的标准，所以现在国标并没有对淋雨试验箱有明确的规定，但是需要使用这款设备进行试验的行业需要满足的标准中都对试验的时间，雨滴直径等如果用户购买的淋雨试验箱无法满足标准中的规定，那么就代表他们使用这台试验箱得出的结果是没有任何参考依据的。
其实淋雨试验箱的制作难度在所有的环境试验设备中并不算高的，因为它在制造过程中需要注意的地方并不是非常多，主要就是淋雨试验箱的雨滴的直径、降雨时间，不过有些行业可能会对淋雨试验箱的雨滴的温度、试验箱内部风速也有一定的要求，不过这些也不是什么大问题。
如果想要了解更加详细的信息的话，可以在各自需要满足的标准中找到明确的要求。
虽然国标和国军标中有规定淋雨试验箱性能的要求，不过质量还是在采购时需要多加注意的一个参数。
而这方面主要就是看设备的外箱、零配件的选用、控制系统的精准度，让大家注意着三个方面是因为从外箱上能够看出厂家的生产技术，如果连设备外箱的美观都无法保证的话，那么试验箱的质量更加是无法保证的。
还有就是零配件和控制系统的选用，有很多厂家会为了节省成本采用一些劣质的材料，虽然这样的设备购买起来可能比较便宜，但是谁都无法保
证设备的质量。
如果是希望之后试验能够无顺利进行的话，一定是要仔细确定的。
以下是淋雨试验箱用途及适用范围，仅供参考：
淋雨试验机用于电工产品、外壳、密封元件等产品在模拟滴水、淋水、溅水、喷水等淋雨环境360度旋转降雨下运行，测试产品的防水性能。
