上料机液压系统设计
上料机液压系统的设计
上料机液压系统的设计液压系统在上料机上起到了关键作用，它用于实现上料机的升降、倾斜、移动等功能，确保上料机的正常运行。
因此，液压系统的设计对于上料机的性能和稳定性有着重要影响。
本文将从液压系统的组成、工作原理、设计要点等方面展开讨论。
液压系统主要由液压泵、液压马达、液压缸、液压阀、油箱等部件组成。
液压泵负责将机械能转化为液压能，将液压油从油箱中抽出并通过管道输送到液压缸，从而推动上料机的升降、倾斜、移动等动作。
液压马达则是将液压能转化为机械能，将液压油转化为机械运动。
液压阀用于控制液压油的流量和压力，以实现对上料机各项功能的精确控制。
液压系统的工作原理是利用液体的压力传递力量。
当液压泵启动后，液压油被泵入油缸内，形成一定的压力。
通过调整液压阀的开闭情况，控制液压油的流动和压力，从而推动上料机的运动。
当液压油进入液压缸时，液压缸的活塞受到液压力的作用，从而实现对上料机的升降、倾斜等动作。
液压系统的设计要点包括以下几个方面：1.选用合适的液压元件：液压元件的选择对液压系统的性能和稳定性至关重要。
必须选择具有良好性能和可靠性的液压泵、液压马达、液压缸和液压阀等元件，以确保系统的正常运行。
2.合理设计液压管路：液压管路的设计应符合液压系统的工作要求，保证液压油的流动和压力传递的稳定性。
管路的布置应尽量简洁，避免回流、压力损失和漏油等问题。
同时，在设计管路时要考虑到液压油的温度变化和噪声控制等因素。
3.控制方案的设计：液压系统的控制方案应根据上料机的功能需求进行设计。
要考虑到各项功能的协调运行，确保动作的平稳和精确。
同时，在设计控制方案时还需要考虑到用户的使用习惯和安全需求，提供便利和可靠的操作方式。
4.液压系统的过滤和冷却：液压油的过滤和冷却是保持液压系统正常运行的重要环节。
应该在系统中设置合适的过滤器和冷却器，及时清除油液中的杂质和热量，确保系统的稳定性和寿命。
5.液压系统的维护和保养：液压系统的维护和保养工作是系统正常运行的前提。
上料机液压系统设计
液压传动课程设计题目：上料机液压系统设计院系：物理与机电工程学院专业：机械设计制造及其自动化班级：2011 级机械（1）班姓名：卫世军学号：2011043511指导老师：张雪华起止日期：2013 年5 月20 日—5 月24 日摘要现代机械一般多是机械、电气、液压三者紧密联系，结合的一个综合体。
液压传动与机械传动、电气传动并列为三大传统形式，液压传动系统的设计在现代机械的设计工作中占有重要的地位。
因此，《液压传动》课程是工科机械类各专业都开设的一门重要课程。
它既是一门理论课，也与生产实际有着密切的联系。
为了学好这样一门重要课程，除了在教学中系统讲授以外，还应设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能和方法。
液压传动课程设计的目的主要有以下几点：1、综合运用液压传动课程及其他有关先修课程的理论知识和生产实际只是，进行液压传动设计实践，是理论知识和生产实践机密结合起来，从而使这些知识得到进一步的巩固、加深提高和扩展。
2、在设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方法，培养设计技能，提高学生分析和嫁接生产实际问题的能力，为今后的设计工作打下良好的基础。
3、通过设计，在计算、绘图、运用和熟悉设计资料（包括设计手册、产品样本、标准和规范）以及进行估算方面得到实际训练。
液压课程设计题目及上料机示意图题目:设计一台上料机液压系统：要求工作循环为快速上升——慢速上升——停留——快速下降。
工件的重量为630KG,滑台的重量为118KG，快速上升速度要求≥43mm/s；慢速上升要求≥8mm/s;快速下降速度要求≥58mm/s;滑台采用V 形导轨，导轨面的夹角为90 度，滑台与导轨的最大间隙为2mm,起动加速与减速时间均为0.5s，液压缸的机械效率为0.91（考虑密封阻力）。
上料机示意图主目录摘要及课题Ⅰ目录Ⅱ一.工况分析 1二.负载和速度图的绘制 2三.液压缸主要参数的确定 3四.液压系统的拟定 5五.液压元件的选择7六.液压系统的性能验算8七.液压缸的设计及选择11八.总结13九.参考文献13一、工况分析1. 运动分析：根据各执行在一个工作循环内各阶段的速度，绘制其循环图，如下图所示：快进工进快退2. 负载分析：系统总共承受的负载为7338N ，所以系统负载很小，应属于低压系统。
上料机液压系统设计
液压传动课程设计题目：上料机液压系统设计院系：物理与机电工程学院专业：机械设计制造及其自动化班级： 2011级机械（1）班姓名：卫世军学号： 2011043511指导老师：张雪华起止日期：2013年5月20日—5月24日摘要现代机械一般多是机械、电气、液压三者紧密联系，结合的一个综合体。
液压传动与机械传动、电气传动并列为三大传统形式，液压传动系统的设计在现代机械的设计工作中占有重要的地位。
因此，《液压传动》课程是工科机械类各专业都开设的一门重要课程。
它既是一门理论课，也与生产实际有着密切的联系。
为了学好这样一门重要课程，除了在教学中系统讲授以外，还应设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能和方法。
液压传动课程设计的目的主要有以下几点：1、综合运用液压传动课程及其他有关先修课程的理论知识和生产实际只是，进行液压传动设计实践，是理论知识和生产实践机密结合起来，从而使这些知识得到进一步的巩固、加深提高和扩展。
2、在设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方法，培养设计技能，提高学生分析和嫁接生产实际问题的能力，为今后的设计工作打下良好的基础。
3、通过设计，在计算、绘图、运用和熟悉设计资料（包括设计手册、产品样本、标准和规范）以及进行估算方面得到实际训练。
液压课程设计题目及上料机示意图题目:设计一台上料机液压系统：要求工作循环为快速上升——慢速上升——停留——快速下降。
工件的重量为630KG,滑台的重量为118KG，快速上升速度要求≥43mm/s；慢速上升要求≥8mm/s;快速下降速度要求≥58mm/s;滑台采用V形导轨，导轨面的夹角为90度，滑台与导轨的最大间隙为2mm,起动加速与减速时间均为0.5s，液压缸的机械效率为0.91（考虑密封阻力）。
上料机示意图主目录摘要及课题 (Ⅰ)目录 (Ⅱ)一.工况分析 (1)二.负载和速度图的绘制 (2)三.液压缸主要参数的确定 (3)四.液压系统的拟定 (5)五.液压元件的选择 (7)六.液压系统的性能验算 (8)七.液压缸的设计及选择 (11)八.总结 (13)九.参考文献 (13)一、 工况分析1.运动分析：根据各执行在一个工作循环内各阶段的速度，绘制其循环图，如下图所示：快进工进快退2.负载分析：系统总共承受的负载为7338N ，所以系统负载很小，应属于低压系统。
上料机液压系统液压课程设计
起重运输机械设计与制造专业《液压传动》课程设计说明书班级：起机202学号： *********姓名：***一、液压传动课程设计的目的1、巩固和深化已学的理论知识，掌握液压系统设计计算的一般方法和步骤。
2、锻炼机械制图，结构设计和工程运算能力。
4、提高学生使用计算机绘图软件（如AUTOCAD 、PRO/E 等）进行实际工程设计的能力。
二、液压课程设计题目题目（二）设计一台上料机液压系统，要求该系统完成：快速上升——慢速上升（可调速）——快速下降——下位停止的半自动循环。
采用900V 型导轨，垂直于导轨的压紧力为60N ，启动、制动时间均为0.5s ，液压缸的机械效率为0.9。
设计原始数据如下表所示。
试完成以下工作：1、进行工况分析，绘制工况图。
2、拟定液压系统原理图（A3）。
3、计算液压系统，选择标准液压元件。
4、绘制液压缸装配图（A1）。
5、编写液压课程设计说明书。
上料机示意图如下：图2 上料机示意图数参 据数 数 据IIIIII IV V √ 滑台自重（N ） 800 1000 1200 1400 1600 工件自重（N ） 4500 5000 5500 5800 6000 快速上升速度（mm/s ） 40 45 50 55 60 快速上升行程（mm ） 350 350 400 420 450 慢速上升速度（mm/s ） ≤10 ≤13 ≤16 ≤18 ≤20 慢速上升行程（mm ） 100 100 100 100 100 快速下降速度（mm/s ） 45 55 55 60 65 快速下降行程（mm ）400450500550600目录一．工况分析 (2)二．负载和速度图的绘制 (4)三．液压缸主要参数的确定 (5)四．液压系统的拟定 (7)五．液压元件的选择 (9)六．液压缸的设计及装配图的绘制 (11)七．致谢 (16)八. 参考文献 (17)一、 工况分析对液压传动系统的工况分析就是明确各执行元件在工作过程中的速度和负载的变化规律，也就是进行运动分析和负载分析。
上料机液压系统设计说明书(有全套图纸)
《液压传动》课程设计说明书一、液压传动课程设计的目的1、巩固和深化已学的理论知识，掌握液压系统设计计算的一般方法和步骤。
2、锻炼机械制图，结构设计和工程运算能力。
3、熟悉并会用有关国家标准、部颁标准、设计手册和产品样本等技术资料。
4、提高学生使用计算机绘图软件（如AUTOCAD、PRO/E等）进行实际工程设计的能力。
二、液压课程设计题目题目（二）设计一台上料机液压系统，要求该系统完成：快速上升——慢速上升（可调速）——快速下降——下位停止的半自动循环。
采用900V型导轨，垂直于导轨的压紧力为60N，启动、制动时间均为0.5s，液压缸的机械效率为0.9。
设计原始数据如下表所示。
试完成以下工作：1、进行工况分析，绘制工况图。
2、拟定液压系统原理图（A3）。
3、计算液压系统，选择标准液压元件。
4、绘制液压缸装配图（A1）。
5、编写液压课程设计说明书。
上料机示意图如下：图2 上料机示意图数参 据数 数 据I II√III IV V 滑台自重（N ） 800 1000 1200 1400 1600 工件自重（N ） 4500 5000 5500 5800 6000 快速上升速度（mm/s ） 40 4550 55 60 快速上升行程（mm ） 350 350 400 420 450 慢速上升速度（mm/s ） ≤10 ≤13 ≤16 ≤18 ≤20 慢速上升行程（mm ） 100 100 100 100 100 快速下降速度（mm/s ） 45 55 55 60 65 快速下降行程（mm ）400450500550600目录一．工况分析 (2)二．负载和速度图的绘制 (5)三．液压缸主要参数的确定 (6)四．液压系统的拟定 (9)五．液压元件的选择 (10)六．液压缸的设计 (11)七．拟定液压系统原理图 (14)八．绘制液压缸装配图 (14)九．参考文献 (14)一、工况分析对液压传动系统九、小结通过液压课程设计练习，对这学期学习的液压传动知识比较系统的归纳总结，用学到的理论知识去解决实际问题，加深了基础知识的掌握，对液压传动这门课程有了更清晰的认识。
上料机液压系统设计

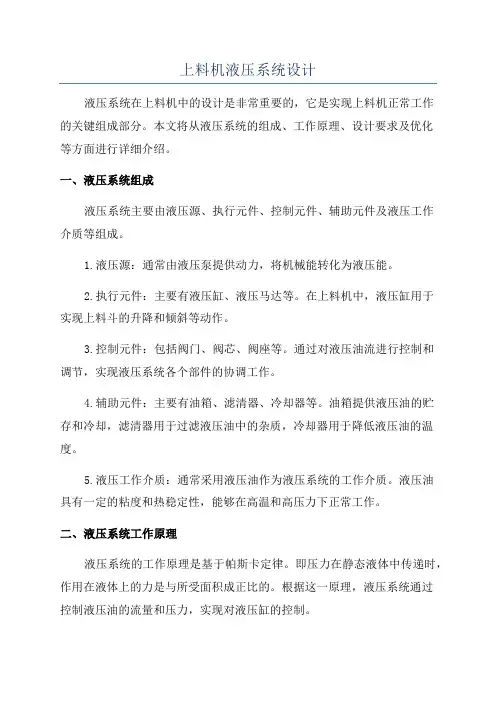

上料机液压系统设计液压系统在上料机中的设计是非常重要的，它是实现上料机正常工作的关键组成部分。
本文将从液压系统的组成、工作原理、设计要求及优化等方面进行详细介绍。
一、液压系统组成液压系统主要由液压源、执行元件、控制元件、辅助元件及液压工作介质等组成。
1.液压源：通常由液压泵提供动力，将机械能转化为液压能。
2.执行元件：主要有液压缸、液压马达等。
在上料机中，液压缸用于实现上料斗的升降和倾斜等动作。
3.控制元件：包括阀门、阀芯、阀座等。
通过对液压油流进行控制和调节，实现液压系统各个部件的协调工作。
4.辅助元件：主要有油箱、滤清器、冷却器等。
油箱提供液压油的贮存和冷却，滤清器用于过滤液压油中的杂质，冷却器用于降低液压油的温度。
5.液压工作介质：通常采用液压油作为液压系统的工作介质。
液压油具有一定的粘度和热稳定性，能够在高温和高压力下正常工作。
二、液压系统工作原理液压系统的工作原理是基于帕斯卡定律。
即压力在静态液体中传递时，作用在液体上的力是与所受面积成正比的。
根据这一原理，液压系统通过控制液压油的流量和压力，实现对液压缸的控制。
当液压系统启动时，液压泵将液压油从油箱中吸入，在压力作用下，向执行元件（液压缸）提供动力。
通过控制元件的控制，可以实现液压油的流向和压力调节，从而实现上料斗的升降和倾斜等动作。
三、液压系统设计要求1.性能要求：液压系统在上料机中的设计应保证系统的工作性能稳定可靠，具有较高的工作效率和运行平稳性。
2.安全要求：液压系统设计应考虑到系统的安全性，包括液压元件的强度和稳定性，系统的漏油及漏压检测与报警等。
3.节能要求：液压系统设计应尽可能降低能源损耗，提高系统的能源利用率。
4.维修保养要求：液压系统的设计应便于维修和保养，包括易于检修和更换液压元件，便捷的油液更换与滤清以及液压系统的保养周期等。
四、液压系统设计优化针对上述设计要求，可以通过以下方式对液压系统进行优化设计：1.选择合适的液压元件：根据上料机的工作条件和需求，选择适合的液压泵、液压缸和控制阀等元件，保证其质量和性能符合要求。
上料机液压系统设计--毕业论文
上料机液压系统设计摘要现代机械一般多是机械、电气、液压三者紧密联系，结合的一个综合体。
液压传动与机械传动、电气传动并列为三大传统形式，液压传动系统的设计在现代机械的设计工作中占有重要的地位。
因此，《液压传动》课程是工科机械类各专业都开设的一门重要课程。
它既是一门理论课，也与生产实际有着密切的联系。
为了学好这样一门重要课程，除了在教学中系统讲授以外，还应设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能和方法。
液压传动课程设计的目的主要有以下几点：1、综合运用液压传动课程及其他有关先修课程的理论知识和生产实际只是，进行液压传动设计实践，是理论知识和生产实践机密结合起来，从而使这些知识得到进一步的巩固、加深提高和扩展。
2、在设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方法，培养设计技能，提高学生分析和嫁接生产实际问题的能力，为今后的设计工作打下良好的基础。
3、通过设计，学生应在计算、绘图、运用和熟悉设计资料（包括设计手册、产品样本、标准和规范）以及进行估算方面得到实际训练。
目录1任务分析 (1)1.1系统机构的主要构成 (1)2方案选择 (2)2.1方案的拟定 (2)2.2方案的确定 (2)3总体设计 (3)3.1 负载分析 (3)3.1.1工作负载 (3)3.1.2摩擦负载 (3)3.1.3 惯性负载 (3)3.2 速度负载图 (4)3.3主要参数的确定 (5)3.3.1工作压力 (5)3.3.2 液压缸尺寸 (5)3.3.3 活塞杆稳定性 (5)3.3.4 液压缸最大流量 (5)3.3.5 工况图 (6)3.3.6 其他参数 (7)3.4 液压系统图的拟订 (8)3.5 液压元件的选择 (10)3.5.1液压泵和电机的选择 (10)3.5.2 阀类元件及辅助元件的选择 (10)3.6液压系统性能的验算 (12)3.6.1压力损失的确定 (12)3.6.2 系统的发热与温升 (14)参考文献 (15)1 任务分析1.1 系统机构的主要构成机构不断地将材料从低的位置运到高的位置，然后又回到起始位置重复上一次的运动。
上料机的液压系统设计开题报告
毕业设计（论文）开题报告课题名称：上料机的液压系统设计学院：专业：姓名： __ 学号：指导教师：二0一0年十二月二十八日上料机的液压系统设计一、背景介绍液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。
液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。
如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。
液压传动和控制由于应用了电子技术、计算机技术、信息技术、自动控制技术及新工艺、新材料等后取得了新的发展,使液压系统和元件在技术水平上有很大提高.液压传动将向自动化、高精度、高效率、高速化、高功率、小型化、轻量化方向发展. 液压技术渗透到很多领域，不断在民用工业、在机床、工程机械、冶金机械、塑料机械、农林机械、汽车、船舶等行业得到大幅度的应用和发展。
二、国内外研究现状2.1我国液压技术现状我国液压行业是从当年的小作坊、主机厂的车间或分厂发展壮大起来的。
经过改革开放三十的发展，已经成为品种规格齐全、基本可以满足我国各种装备要求、具有一定国际竞争力的产业，成为我国机械工业的重要基础行业。
改革开放30年来，我国液压行业企业从30年前的小作坊，主机厂的车间走出来，经过技术引进及消化吸收再创造，多次技术改造及工艺流程再造，已经成为装备制造业的重要基石和机械工业的基础产业，为国家大工程和重点项目配套取得显著成就。
近年来，我国液压行业企业为国家重点工程和重大技术装备，提供了大量的液压系统，如三峡工程二、三期工程的升船机、启闭机液压系统秦皇岛码头二三期工程、宝钢、鞍钢等。
2.2 国际市场及贸易概况美国十分重视寻找除美国本土外的市场，近年来美国流体动力工业出口额有所增长。
2009年进口额高达14.67亿美元，出口额为13.01亿美元，比2004年进口8.66亿美元和出口8.78亿美元，分别增长70%和48%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上料机液压系统设计
液压系统是现代集成化机械系统中重要的能源转换和传递系统之一。
上料机是目前在工业和农业领域广泛使用的一种机械设备，其关键部分之一就是液压系统。
本文将着重探讨上料机液压系统的设计。
上料机的液压系统由油箱、液压泵、液压阀、油缸和相关管路等组成。
其工作原理如下：
1. 油箱：存储液压油，保证液压系统正常运作。
2. 液压泵：将液压油从油箱抽出，提高液压油的压缩力，通过高压管路输送到油缸中。
3. 液压阀：根据上料机的工作需要，对液压油进行流量、压力、方向、速度等的控制。
4. 油缸：将液压油的能量转化成工作机械的运动能量，从而实现上料机的工作。
上料机的液压系统设计要保证其工作稳定性、高效性、可靠性和安全性。
具体要求如下：
1. 稳定性：设计过程要充分考虑上料机在不同工况下的液压系统工作压力、流量、速度及其互相之间的协调性，保证液压系统的稳定性。
2. 高效性：在设计上料机液压系统时，应尽量减小液压系统中的压力损失和能量损失，提高液压系统的效率。
3. 可靠性：液压系统的选材和设计都要符合机械设备的使用环境和工作要求，采用优质的液压元件，减少液压系统疲劳寿命的降低。
4. 安全性：设计应密切配合操作控制系统，以保证使用者在使用上料机过程中的人身安全。
2. 定位液压元件：根据上料机的结构和工作要求，液压元件应放置在机体的适当位置，以方便保养和维修。
3. 确定液压元件的位置和尺寸：根据液压元件的尺寸，结合机体的大小，进行适配和安排液压元件的位置，并设计好管路。
4. 确定液压元件的性能参数：根据液压元件的规格，确定其性能参数，以保证上料机液压系统的稳定性和可靠性。
5. 做好液压元件的密封：设计液压系统必须做好密封，以避免油液泄露和气泡侵入，影响上料机液压系统的正常工作。
6. 做好液压系统的疏水系统：设计上料机液压系统时要考虑疏水系统的建立，以保
证油液中的杂质和水分被排出去，保证油品自身的质量。
7. 做好液压系统的清洗和调试：在设计完上料机液压系统后，需要进行清洗和调试，检查液压元件的工作状态是否正常，以保证上料机液压系统的高效、稳定、可靠工作。
总之，上料机液压系统的设计关系到上料机的工作稳定性、生产效率和使用寿命等方面，需要综合考虑液压系统的各种特性，确定液压元件的性能参数，做好密封、疏水等方
面的工作，以保证液压系统的长期有效运行。
