排污阀>>阀套式排污阀>>阀套式排污阀 产品详细信息
产品名称： 阀套式排污阀 产品型号： TP41F 产品口径： DN15-350 产品压力： 0.6-6.4MPa 产品材质： 铸钢、不锈钢、合金钢等
生产标准：国家标准 GB、机械标准 JB、化工标准 HG、美标 API、ANSI、德标 DIN、日本 JIS、JPI、 英标 BS 生产。阀体材质：铜、铸铁、铸钢、碳钢、 WCB、WC6、WC9、20#、25#、锻钢、A105、F11、 产品概括：F22、不锈钢、304、304L、316、316L、铬钼钢、 低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。 工作温度：-196℃-650℃。连接方式：内螺纹、外螺 纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱 动方式：手动、气动、液动、电动。
阀套式排污阀主要零件材料：
零件名称
阀体、阀盖 阀瓣 阀杆 阀座
中法兰螺栓 中法兰螺母 法兰螺母
填料 密封圈 密封脂
材料
普通型
“K”抗硫型
WCB 碳素铸钢
合金钢（表面经特殊处理或焊硬质合金）
不锈钢
抗硫不锈钢
合金钢（表面特殊处理）
合金钢（焊硬质合金）
35CrMOA 35(碳钢)
铝青铜
填充四氟、膨胀石墨
填充四氟、丁晴橡胶
池底排污阀特点： 池底排污阀的启闭速度快，排污效果好；利用自来水压力源、液动启闭阀门，投资少，降低设备投资费；编程 PLC 控制程序，可实现远控、自控、集中控制管 理，减轻工人劳动强度；无噪音，阀门简便，省安装费、省维修费。可实行信号反馈，在中控室便可了解阀门的开启状况。
石油天然气行业常用设备原理、操作规程、保养方法
目录一、阀门类 (1)1. KTP41Y/TP41Y（阀套式排污阀） (1)2.（k）FLJ41YF节流截止放空阀 (2)3.针式节流阀 (3)4. PFF系列明杆法兰式平行闸阀 (4)5.（K）XSA46气体安全阀 (5)6.高级孔板阀 (6)7.调压阀 (7)8. 50～80（K）PVИ347F100～160（AS）—SM清管阀 (8)9. 高性能调节阀 (9)10. （K）CYZ43WDF型差压油密封平板闸阀 (10)11.双作用式节流截止阀（KSLJ41型） (11)12.API系列固定球阀 (12)二设备类 (13)1. 抽油机 (13)2. 立式重力分离器 (15)3. 水套炉 (16)4. SSVH2/65-70型井口安全液压截断系统 (17)5. CTS-YII型油罐脱水器 (18)6. GK型高效过滤器 (19)7.TS43H型天然气疏水阀 (20)8.聚结器 (21)9.锅炉 (22)10.卧式气液分离器 (23)11.油罐 (24)12.收、发球装置 (25)三管道类 (26)1：PS-1LC恒电位仪 (26)四安全防护类 (27)1.气体监测仪 (27)2.灭火器 (28)3．灭火器 (29)5. 面罩 (30)五仪器仪表类 (31)1. UHC型磁翻转双色液位计 (31)2. 压力表 (32)3.CW型双波纹流量计 (33)六增压注水类 (34)1.注水泵 (34)一、阀门类1. KTP41Y/TP41Y（阀套式排污阀）工作原理关闭状态：阀芯硬质密封付内腔锥面压在阀座凸台锥面上形成一道硬质密封；同时嵌在阀芯内腔的氟塑料端面紧压在阀座端面形成第二道软密封。
硬软双质密封保证气、液介质节流排污状态：阀芯硬软双质密封付离开阀座一段行程后，阀门缓慢开启，管道中的介质、杂质一同经过节离轴、套垫窗口、阀套窗口节流后，由阀套排污窗口排污。
嵌在阀芯内腔的软密封面利用进口介质流道方向与介质流道出口方向改变产生的涡流，实现自清扫，使软密封面不2.（k）FLJ41YF节流截止放空阀工作原理新型软硬双重密封付结构，确保可靠密封；阀芯、阀座和笼套均经特殊工艺处理，抗冲刷、耐磨损，阀门的节流部位采用对称式节流结构，可充分降低放空时气流噪声；阀芯与笼套之间采用高性能组合滑环，使阀门开启力矩极小；阀体上独特的导流翼设计可消除介质在阀套外形成涡流和碰撞，产生振动和造成能量损耗；传动部位采用钢球连接，使阀杆在启闭过程中只作升降运动，运行中阀芯和笼套之间无相对旋转，阀门关闭瞬间，密封面间无相对运动，减小了密封付间的磨损，防止密封付间的擦伤阀杆和阀盖上设有上密封结构，采用o型圈、v型密封填料加注密封脂三重密封。
平衡阀标准
平衡阀标准全国一季度电力供需与经济运行数据近期相继出炉。
受经济快速增长的拉动，一季度全国用电需求达到7189.12亿千瓦时，同比增长14.92%，增幅同比提高3.2个百分点，保持了较快的增长速度。
其中，第二产业用电量以16.86%的增长率位居三次产业和城乡居民生活用电量之首。
电力消费增加，电力供应能力也持续增强。
一季度，全国新投产机组1312.82万千瓦；二季度，去年投产的发电机组将逐步形成稳定的生产力；水电即将进入丰水期，由此，中电联秘书长王永干分析说：“电力供需紧张形势在2007年将全面缓解，全国电力供需总体基本平衡，部分地区甚至存在一定程度的容量富裕。
”工业用电快速增长结构重型化趋势明显据中电联4月29日发布的《一季度全国电力供需与经济运行形势分析预测》显示，全国一季度工业用电量5400.16亿千瓦时，同比增长16.83%，比去年同期提高5.51%；轻、重工业用电量分别同比增长平衡阀>>法兰式平衡阀>>法兰式平衡阀产品名称：法兰式平衡阀产品型号：KPF产品口径：DN15-600产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息0 0 99首页>>产品中心>>截止式流量平衡阀一、产品[截止式流量平衡阀]的详细资料：产品型号：KPF产品名称：截止式流量平衡阀产品特点：平衡阀是一种具有特殊功能的阀门。
阀套式排污阀
排放关闭状态：管道中介质排放后关闭阀门， 套垫斜角处进入阀座信道，流阻系数增加， 流速加快，斜角改变了介质流动方向，阀座 端面介质径向力增加，实现阀座密封面的吹 扫，阀芯密封付接近阀座时，套垫与阀座信 道的配合间隙阻止较大颗粒流向密封付，加 之流速的进一步增大和介质横向力的吹扫， 阀门关闭时密封付已完全清扫干净，保证了 阀门排污后的密封性能。
阀套式排污阀
P41Y型阀套式排污阀采用喷嘴与阀套开窗口的形 式，为满足管道装置节流降压排污，阀芯与阀座 采用硬软双质密封付，软密封凹进阀芯内腔以及 阀芯套垫与阀座信道的间隙配合利用介质流向的 改变，使阀芯、阀座密封面具有自清扫功能，阀 门开启较轻便灵活、耐冲蚀、使用寿命长、标准 化程度高、节能效果明显、节流排污功能显着等 优点。广泛应用于石油、天然气管道集输装置直 接排污，可满足高参数技术条件下的应用。
阀套式排污阀铭牌编号
该阀型号：TP41Y ， 其中， T--阀套式 P--排污 4--法兰连接 1--直通式结构 Y--硬质合金密封
阀套式排污阀特点
1 2
阀门开启较轻便灵活
耐冲蚀，使用寿命长
标准化程度高，节能明显 节流、排污功能显著
3
4
阀套式排污阀结构
手轮、传动机构、填料压 盖、阀座、阀套、阀芯
阀套式排污阀工作原理
双密封关闭：阀芯硬密封付内腔锥面压 在阀座凸台锥面上形成一道硬质密封： 同时嵌在阀芯内腔的氟塑料端面紧压在 阀座端面形成第二道软密封。硬软双质 密封保证气液介质“0”泄漏。 节流排污自清：：阀芯硬软双质密封付 离开阀座，阀门缓慢开启，管道中的介 质、杂质一同经喷嘴、阀座流道节流后， 由阀套窗口排污。阀芯、阀座密封面利 用套垫斜角改变介质流向，具有自清扫 功能，使密封付不夹带杂质。

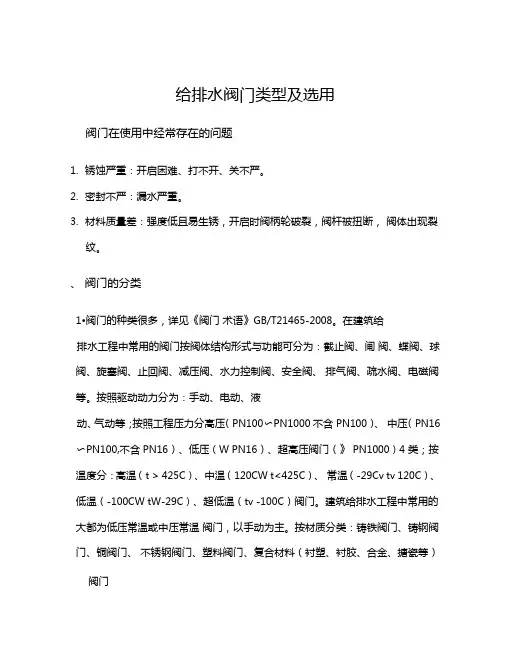

给排水阀门类型及选用
给排水阀门类型及选用阀门在使用中经常存在的问题1.锈蚀严重：开启困难、打不开、关不严。
2.密封不严：漏水严重。
3.材料质量差：强度低且易生锈，开启时阀柄轮破裂，阀杆被扭断，阀体出现裂纹。
、阀门的分类1•阀门的种类很多，详见《阀门术语》GB/T21465-2008。
在建筑给排水工程中常用的阀门按阀体结构形式与功能可分为：截止阀、闸阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、水力控制阀、安全阀、排气阀、疏水阀、电磁阀等。
按照驱动动力分为：手动、电动、液动、气动等；按照工程压力分高压（PN100〜PN1000不含PN100）、中压（PN16〜PN100,不含PN16）、低压（W PN16）、超高压阀门（》PN1000）4 类；按温度分：高温（t > 425C）、中温（120CW t<425C）、常温（-29Cv tv 120C）、低温（-100CW tW-29C）、超低温（tv -100C）阀门。
建筑给排水工程中常用的大都为低压常温或中压常温阀门，以手动为主。
按材质分类：铸铁阀门、铸钢阀门、铜阀门、不锈钢阀门、塑料阀门、复合材料（衬塑、衬胶、合金、搪瓷等）阀门三、阀门的选用及阀门型号的含义2013年3月份北京土建学会建筑给排水分会举办的技术交流会上，由中国建筑设计研究院杨世兴老前辈主讲的《关于建筑给水系统阀门选用的意见》的相关资料供大家参考。
《建筑给排水设计手册》上册P27页有关阀门的选用要求也比较合理：1+绐水管道上使用的各类阀门的材质”应耐擁蚀和耐压&根据管径大小和所承受压力的等级及使用温度等要求确定，一般可采用全铜、全不锈钢、铁壳铜芯和全蜒阀门。
（i）给水臂道上使用的阀门，一般按下列原则选择「1）管径不大于咒nmi时，宜采用截止阀，管径大于和mm时宜采用闸阀、蝶阀"2）需调节流：g、水压时宜采用调节阀、截止阀°3）要求水流阻力小的部位（如水泵吸水管上），宜采用團板阀。
阀套式排污阀作业指导书
阀门型号说明TP41Y—150LB～900LB（1）型号表示适用介质为石油、净化天然气，一般含硫天然气（含H2S+CO2≤8mol%）、城市煤气及各种非腐蚀性介质。
适用温度为－29℃～130℃。
壳体材质为碳钢。
（2）T—表示阀套式；（3）P—表示排污；（4）4—表示法兰连接；（5）1—表示结构形式为直通；（6）Y—表示阀门硬密封面为stellite合金；（9）150LB～900LB—表示阀门的压力等级。
2.2 主要结构（1）阀芯底端内孔锥面与阀座凸台锥面组成一道硬密封副，硬密封面堆焊有stellite合金。
（2）阀芯底端嵌入聚四氟乙烯与阀座凸台端面组成一道软密封副。
（3）阀套上开有节流窗口和排污窗口。
（4）在阀门内部设了阀座喷嘴、节流轴和套垫窗口，排污时对流经阀门的介质起到节流缓压作用。
节流轴、套垫、节流孔表面堆焊有stellite合金，耐冲蚀、耐磨损。
（5）阀芯设有两道O形圈，且在两道O形圈间设有贮渣槽，阀芯下端的O形圈在阀套内上下移动实现自动除渣，阀芯外圆及阀套内壁随时保证清洁。
（6）阀芯软密封副凹进阀芯内腔一段距离，便于改变介质流向产生涡流时阀芯密封面自清扫功能的实现。
（7）连接阀芯软密封副的套垫与阀座通道配合时，为改变介质与阀座出口处的流向，以利阀座端面的自清扫，套垫台阶配合间隙与套垫斜角形成的介质径向力实现了阀座自清扫功能。
（8）在阀芯平衡孔下端内腔与套垫上端配合处设有金属过滤垫，防止介质杂质通过平衡孔流向阀芯上腔。
（9）阀门开启时，节流轴和喷嘴、套垫与阀座内腔配合处有配合空行程，以保证阀芯密封面离开阀座一段空间距离后，节流处才能实现节流排放。
2.3 工作原理（1）关闭状态：嵌在阀芯内腔的聚四氟乙烯端面紧压在阀座端面形成一道软密封；阀芯硬密封副内腔锥面压在阀座凸台锥面上形成第二道硬质密封。
在软密封弹性变形的同时，硬软双质密封保证气体介质“零泄漏”。
（2）节流排污状态：阀芯硬软双质密封副离开阀座一段行程后，即阀芯密封面与阀座密封面有一定空间距离时，阀门缓慢开启，管道中的介质、杂质一同经过节流轴、套垫窗口、阀套窗口节流后，由阀套排污窗口排污。
4吨燃气蒸汽锅炉房设计cad图纸，7张图
阀套式排污阀操作维护规程
阀套式排污阀操作维护规程1．阀门操作1.1阀门操作时，应缓开缓关。
1.2开关阀门前应确认阀门的开关状态后再操作。
1.3关闭阀门时，一般手轮向顺时针方向旋转；开启阀门时，一般手轮向逆时针方向旋转。
320mm的阀门，只允许一个人操作。
1.5操作阀门时严禁用力过猛，以免损坏手轮，擦伤阀杆和密封面，甚至压坏密封面。
1.6阀门关到位后,不要再回转手轮。
2.阀门检查2.1 应保持阀体及附件的清洁2.2 检查阀门的阀杆螺纹和阀杆螺母及传动机构的润滑情况，及时加注合格润滑脂。
2.3 检查阀门填料压盖、阀盖与阀体连接及阀门法兰等处有无渗漏或生锈。
2.4 检查法兰等连接处的螺栓是否松动。
2.5 检查阀门的填料压盖不宜压得过紧，应以阀门开关（阀杆上下运动）灵活为准。
3.阀门维护和保养3.1 每季度对不常动作的阀门进行一次开关操作。
3.2 使用过程中应定期在阀杆与螺套梯形螺纹处加注润滑油脂。
3.3 使用过程中应定期打开阀门下盖排污孔清理阀内污物。
3.4 在拆卸检查时，应注意阀体及阀座间的软密封。
阀芯内腔的氟塑料是否损坏，若有损坏则须更换。
3.5阀门在使用中如出现内漏，可旋转手轮连续启闭几次，让介质吹扫阀芯阀座密封面，保证密封面清洁，再投入使用。
3.6 使用过程中，如阀芯软密封垫损坏，可拆下上阀盖螺栓，取出阀芯总成，松开阀芯底端软密封垫紧固螺钉，换上新的软密封垫，装好后即可满足使用要求。
3.7 检修操作步骤：先拆掉阀门底盖螺母，看有无杂质，排掉杂质后，再拆开中法兰螺母，用力取出阀芯，阀套并清洗干净，检查密封面有无损坏。
若密封面损坏，必须更换密封面，同时检查各密封圈是否损坏，更换好后，在阀套外壁和内壁，抹上机油，放入阀套和阀芯，装好阀门。
附录。
