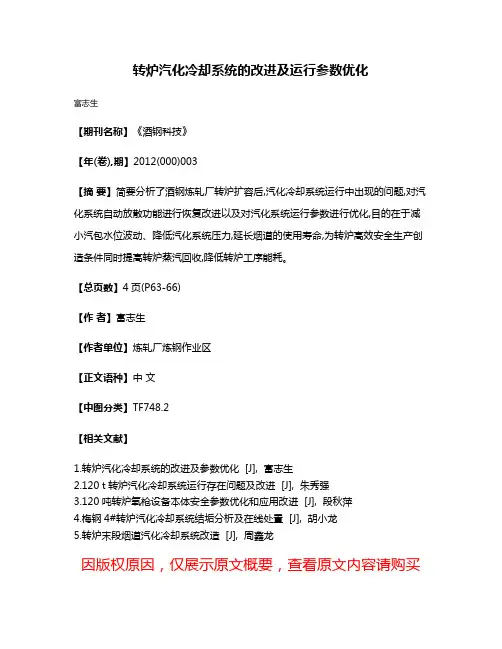

转炉汽化冷却系统的改进及运行参数优化
富志生
【期刊名称】《酒钢科技》
【年(卷),期】2012(000)003
【摘要】简要分析了酒钢炼轧厂转炉扩容后,汽化冷却系统运行中出现的问题,对汽化系统自动放散功能进行恢复改进以及对汽化系统运行参数进行优化,目的在于减小汽包水位波动、降低汽化系统压力,延长烟道的使用寿命,为转炉高效安全生产创造条件同时提高转炉蒸汽回收,降低转炉工序能耗。
【总页数】4页(P63-66)
【作者】富志生
【作者单位】炼轧厂炼钢作业区
【正文语种】中文
【中图分类】TF748.2
【相关文献】
1.转炉汽化冷却系统的改进及参数优化 [J], 富志生
2.120 t转炉汽化冷却系统运行存在问题及改进 [J], 朱秀强
3.120吨转炉氧枪设备本体安全参数优化和应用改进 [J], 段秋萍
4.梅钢4#转炉汽化冷却系统结垢分析及在线处置 [J], 胡小龙
5.转炉末段烟道汽化冷却系统改造 [J], 周鑫龙
因版权原因，仅展示原文概要，查看原文内容请购买。

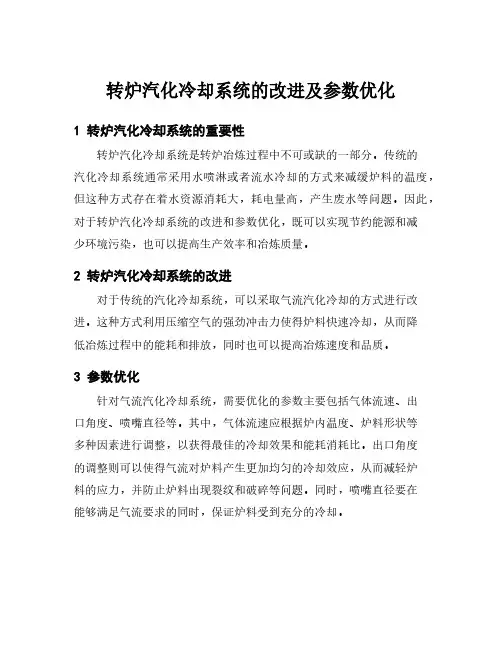

转炉汽化冷却系统的改进及参数优化
转炉汽化冷却系统的改进及参数优化
1 转炉汽化冷却系统的重要性
转炉汽化冷却系统是转炉冶炼过程中不可或缺的一部分。
传统的
汽化冷却系统通常采用水喷淋或者流水冷却的方式来减缓炉料的温度，但这种方式存在着水资源消耗大，耗电量高，产生废水等问题。
因此，对于转炉汽化冷却系统的改进和参数优化，既可以实现节约能源和减
少环境污染，也可以提高生产效率和冶炼质量。
2 转炉汽化冷却系统的改进
对于传统的汽化冷却系统，可以采取气流汽化冷却的方式进行改进。
这种方式利用压缩空气的强劲冲击力使得炉料快速冷却，从而降
低冶炼过程中的能耗和排放，同时也可以提高冶炼速度和品质。
3 参数优化
针对气流汽化冷却系统，需要优化的参数主要包括气体流速、出
口角度、喷嘴直径等。
其中，气体流速应根据炉内温度、炉料形状等
多种因素进行调整，以获得最佳的冷却效果和能耗消耗比。
出口角度
的调整则可以使得气流对炉料产生更加均匀的冷却效应，从而减轻炉
料的应力，并防止炉料出现裂纹和破碎等问题。
同时，喷嘴直径要在
能够满足气流要求的同时，保证炉料受到充分的冷却。
4 结束语
综上所述，通过对转炉汽化冷却系统的改进和参数优化，可以实现节约能源、减少环境污染、提高生产效率和冶炼质量等多种目标。
因此，需要借助新技术和新材料的应用，推动转炉汽化冷却系统的升级和改进，为钢铁冶炼产业的可持续发展做出贡献。
加热炉汽化冷却系统概述
第一章加热炉汽化冷却系统概述1.1加热炉（尤其蓄热式）一应用概况加热炉是轧钢生产中不可缺少的设备之一，它在很大程度上影响着产品的质量和技术经济指标⑴。
钢铁企业轧钢领域蓄热式换热技术的应用，可从以下几个方面来分：从炉型上分：有推钢式加热炉；步进梁式加热炉；车底式炉；均热炉；罩式炉；带材连续式热处理炉及冶炼连铸领域的烘烤设备。
从匹配的轧机分：棒材、高速线材、中厚板、热带、H型钢、及型钢等加热炉。
其中以步进梁炉为主。
从加热的钢种分，普碳、低和金和特殊钢加热炉。
（暂无加热硅钢坯的业绩）从加热钢坯规格分：方坯最长达16m断面最大为300X400mm板坯最长达15.6m；板坯厚：250mm~300mm在轧钢生产中加热炉必须满足几方面的要求：生产率高、加热质量好、燃耗低、劳动条件好、寿命长。
为了达到这几方面的要求，必须很好的掌握加热炉的结构、原理和设计方法，以便选好、用好、改造好和设计好所需的加热炉。
采用这项技术的企业主要还是集中在地方中小型和民营钢铁企业，并且大部分都是烧纯高炉煤气的蓄热式加热炉，因此这些企业加热钢坯的燃烧成本低，钢铁产品的价格竞争性强，利润率高。
其中代表性的烧高炉煤气的蓄热式步进梁式加热炉有：一是唐山国丰的1450m连铸连轧工程，加热的板坯长15.6m,小时产量达290t的步进梁式加热炉，采用的也是烧高炉煤气的蓄热式步进梁式加热炉，该座炉子已经顺利投产。
加热质量、产量、热耗都达到预想的效果。
唐钢连铸连轧，板坯长15m 产量250t/h,也是烧高炉煤气的蓄热式步进梁式炉，也成果显著[2]。
1.2加热炉的组成结构及热工控制1.2.1加热炉的结构一般加热炉由以下几部分组成：炉膛、燃料系统、供风系统、排烟系统、冷却系统、余热利用装置等。
按钢料在炉内的运动方式分类：推钢式炉、步进式炉、辗底式炉等等。
按空气和煤气的预热方式分类：不预热式炉、换热式炉、蓄热式炉。
蓄热式燃烧系统由蓄热室、煤气燃烧室、换向系统、供风系统、煤气系统、排烟系统等组成，主要由蓄热式烧嘴和换向系统组成。
炼钢转炉汽化冷却烟道使用寿命的研究
炼钢转炉汽化冷却烟道使用寿命的研究柴君;梁修福【摘要】The vaporizing cooling flue of steelmaking converter is complicated because of its harsh working conditions,the quality requirements of the equipment (including the design strength and flow calculation,structure,manufacturing,etc.) is very high.It is related to the stability of steel production,and also related to the economic benefits of the steel enterprises,so how to ensure and extend the service life of the flue is particularly important.The main factors affecting the service life of the flue are analyzed,and corresponding measures are given.%炼钢转炉汽化冷却烟道由于所处工况恶劣复杂,对设备的质量(包括设计强度和流量计算、结构、制造、使用等等)要求很高.这关系到钢铁生产的平稳进行,更关系到钢铁企业的经济效益,所以如何保证和延长烟道的使用寿命尤为重要.针对影响烟道使用寿命的主要因素分别进行了分析,并给出了相应的措施.【期刊名称】《工业加热》【年(卷),期】2018(047)001【总页数】3页(P34-36)【关键词】高温热疲劳;受热管壁;交变应力;裂纹;缺口效应;爆管;堆焊【作者】柴君;梁修福【作者单位】烟台国冶冶金水冷设备有限公司,山东烟台265500;烟台国冶冶金水冷设备有限公司,山东烟台265500【正文语种】中文【中图分类】TQ1731 炼钢对汽化冷却烟道的工艺要求概述1.1 炼钢转炉汽化冷却烟道的工况环境炼钢转炉汽化冷却烟道（以下简称烟道）为余热锅炉，属于特种设备。
转炉汽化冷却系统常见问题及解决对策
转炉汽化冷却系统常见问题及解决对策童健民(武钢第一炼钢厂 武汉430083)摘 要 转炉汽化冷却系统的安全稳定运行对于转炉实现高产、稳产是非常重要的,在连续生产过程中影响汽化冷却系统安全运行的因素较多,但常见的问题可以概括为 腐蚀、结垢、堵塞、操作 4类。
结合现场实际对这4类问题提出了具体的解决对策,经过实践完善后取得了较好的效果。
关键词 转炉 汽化冷却 对策Problems Comm only Existed in C onverter V aporized Cooling System and Some SolutionsTONG Jian-min(No.1Stee l -making Plant o f WISCO W uhan 430083)Abstract The safe and stable running of converter vaporized cooling sys te m is very important to the realiz ation of hi gh and s table output.There are many fac tors affecting the safe and s table running i n continuous producti on,but the commonly seen problems can be s ummarized as four ki nds:decay,fil th,s top and operation.The c onc rete solutions to the four ki nds of problems are put forward based on the site practice and good res ults have been obtained.Keywords converter vaporized cooli ng countermeasures转炉汽化冷却系统设备的安全稳定运行是保证被其冷却的转炉稳产、顺产的重要条件之一,在实际生产过程中相当一部分转炉汽化冷却系统暴露出这样或那样的问题,轻则影响转炉产能发挥,重则导致事故发生甚至被迫停炉。
转炉炼钢汽化冷却蒸汽平衡及饱和蒸汽发电研究
【关键词】 饱和蒸汽；汽化冷却；蒸汽平衡；发电
【中图分类号】 TM611
【文献标识码】 B
【文章编号】 1006-6764(2020)03-0036-04
【开放科学（资源服务）标识码（OSID）】
A Study on Steam Balance of Vaporization Cooling and Saturated
and supporting facilities of the condensing steam turbine generator unit are determined. The
principle system flow and plant layout of converter steelmaking with vaporization cooling saturated steam power generation is introduced, and the energy saving effect and technical and
冶
36
金
动
力
2020 年第 3 期
总 第 241 期
METALLURGICAL POWER

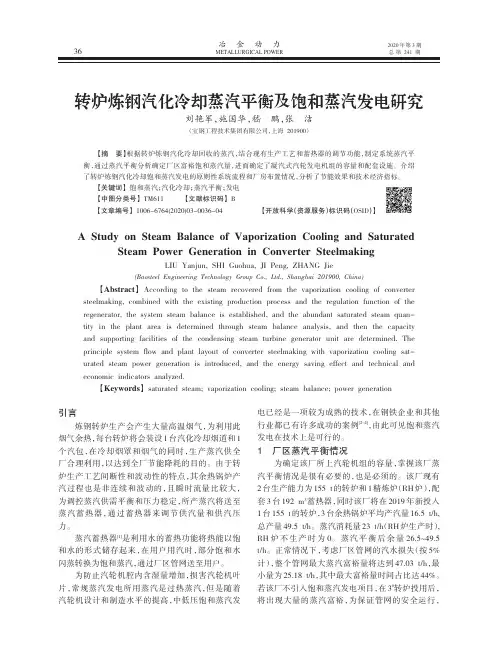

转炉炼钢汽化冷却蒸汽平衡及饱和蒸汽发电研究
刘艳军，施国华，嵇
鹏，张
洁
（宝钢工程技术集团有限公司，上海 201900）
【摘
要】根据转炉炼钢汽化冷却回收的蒸汽，结合现有生产工艺和蓄热器的调节功能，制定系统蒸汽平
衡，通过蒸汽平衡分析确定厂区富裕饱和蒸汽量，进而确定了凝汽式汽轮发电机组的容量和配套设施。介绍
Steam Power Generation in Converter Steelmaking
120 t转炉汽化冷却系统运行存在问题及改进
120 t转炉汽化冷却系统运行存在问题及改进朱秀强【摘要】Existing problems and main causes in the operation of the evaporation cool-ing system of 120 t converter at Sanming Steel were analyzed while solutions were put for-ward. Through repeated practice the evaporation cooling process of the 120 t converter was stabilized, equipment service life increased and energy saving efficiency significantly improved.%分析了福建三钢120 t转炉汽化冷却系统运行存在问题、主要影响因素，提出了解决办法。
经过反复实践，稳定了120 t转炉汽化冷却运行工艺，提高了设备使用寿命，同时节电效果显著。
【期刊名称】《冶金动力》【年(卷),期】2016(000)009【总页数】4页(P31-33,37)【关键词】汽化管;强制循环;软化水;改进【作者】朱秀强【作者单位】福建三钢集团有限责任公司炼钢厂、福建三明 365000【正文语种】中文【中图分类】TF713转炉汽化冷却是指炼钢产生的高温烟气与汽化管外壁接触，将热量传递给汽化管内的水，使水变成蒸气，带走大量热量，降低烟气温度。
转炉汽化冷却系统运行的好坏事关转炉生产的顺行与否。
福建三钢二炼钢有3座120 t转炉，转炉汽化冷却采用强制循环和自然循环相结合方式，活动烟罩、氧枪口、左右下料口采用低压强制循环，炉口固定段、可移动段采用高压强制循，斜一段、斜二段、末一段、末二段化采用自然循环环。
转炉汽化冷却强制循环在福建三钢为首次采用，投产伊始该系统设备故障率较高。
凌钢2300m3高炉采用的新技术及特点
凌钢2300m3高炉采用的新技术及特点作者：赵艳霞来源：《中国科技纵横》2013年第08期【摘要】阐述了凌钢2300m3高炉设计中在精料、炉顶控制、高炉长寿、高风温、富氧、喷煤、煤气净化、渣处理、低耗及清洁化生产等各方面采用的新技术及其特点，反映了炼铁技术的发展方向，实现了高炉高效、优质、低耗、长寿、环保的生产目标。
【关键词】高炉新技术低耗清洁化生产凌源钢铁集团有限责任公司为更好地适应国家产业发展政策要求，进一步增强企业市场竞争优势，实施产品结构调整及技术装备升级改造，一期工程建设一座2300m3高炉及相关配套设施。
在高炉设计过程中，以“成熟、可靠、先进、实用、安全、环保”为原则，并结合同级别高炉设计经验及凌钢自身特点，采用了多项成熟、先进工艺技术、设备和材料，优化设计，使高炉综合技术水平达到先进水平。
1 主要设计指标2300m3高炉的主要设计技术经济指标见表1。
2 采用的新技术及其特点2.1 精料技术本设计采用机械化料场，矿、焦槽双排布置，烧结矿直接入炉的工艺布置形式。
矿（焦）槽均采用槽下分散筛分、分散称量工艺。
烧结矿、球团矿、杂矿、焦炭入炉前在槽下进行筛分、称量后由上料主胶带机送至高炉炉顶称量料罐。
为精准称量物料，每个矿、焦槽下分别独立设置称量漏斗。
设有焦丁回收装置，筛分后10～25mm焦丁经焦丁溜槽、焦丁称量漏斗送至矿石胶带机，与矿石混装入炉，提高高炉透气性，降低焦比。
2.2 炉顶控制技术采用西冶串罐无料钟炉顶装料设备，可实现重量法和时间法布料。
传动齿轮箱采用工业净化水密闭循环冷却方式，大大节约了冷却水量；为维持齿轮箱正压，以免由于炉尘进入齿轮箱内而影响齿轮箱正常工作，向齿轮箱通入氮气进行密封。
炉顶润滑系统采用干油智能润滑系统。
本系统采用40Mpa级的两台高压电动润滑泵（一用一备），由主控PLC指挥高压电动润滑泵装置将油脂通过主管路和支线输送到每个执行机构，再将电信号转换，使执行机构按要求补油给每个润滑点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冶金动力METALLURGICAL POWER 2009年第4期总第134期
1前言
转炉汽化冷却装置设置的目的是收集转炉冶炼过程中的高温烟气并将其冷却，以便满足下一步烟气净化及煤气回收的要求，保证转炉炼钢的安全生产，同时可生产蒸汽回收大量热能，对于降低转炉工序能耗具有重要意义。
凌钢转炉连铸大修改造项目，新建一台120t 转炉，采用自然循环和强化循环相结合的复合循环方式。
复合循环冷却方式具有既能回收蒸汽，又安全可靠、使用寿命长等优点，是较为先进的烟气冷却方式，与之前的转炉汽化冷却系统相比，凌钢转炉汽化冷却系统具有以下特点：
2集成化的活动烟罩柔性装置
位于转炉本体上方的活动烟罩，主要用途是为确保煤气回收安全、可靠；同时也能收容部分波动的烟量，防止和减少烟气外溢，改善车间条件。
煤气回收分为前烧期、回收期和后烧期。
前烧期活动烟罩升起，大量空气进入，使炉气中一氧化碳完全燃烧，产生大量二氧化碳，使烟气成为惰性气体，将系统吹扫干净；然后降下活动烟罩，控制空气进入，当一氧化碳达到一定值（即煤气达到一定热值）时将煤气回收；当冶炼即将结束时，再提起烟罩使烟气中一氧化碳完全燃烧，含有大量二氧化碳的烟气驱赶汽化冷却及除尘系统里的一氧化碳，以保证整个系统的安全。
活动烟罩的上升和下降，要求与之相连的汽化冷却系统的上升管和下降管也能够随之而动。
此部分循环水管传统的布置方式是在循环水管与活动烟罩相接之前，接入一组万向铰接波纹补偿器或金属软管。
万向铰接波纹补偿器通常以两个或三个一起配套使用，以角偏转的方式补偿活动烟罩的位移，与此同时，存在着占地过大的局限性。
金属软管占地不大，柔性部分一般为不锈钢波纹管外加铠装的不锈钢网套构成，结构的限制决定其不能承受扭矩。
活动烟罩周期性的上升和下降，使得万向铰接波纹补偿器及金属软管的波纹管因疲劳而可能破坏。
凌钢工程采用了中冶京诚工程技术有限公司的活动烟罩柔性装置，该装置采用独特的内部结构，与传统的采用金属软管或金属波纹补偿器相比较，具有以下优势：
(1)生产和人员安全性得到最大地提升
凌钢转炉汽化冷却系统的特点分析
王元新，陈世然，郑涛
（中冶京诚工程技术有限公司，北京100176）
【摘要】分析了凌钢转炉汽化冷却系统的集成化的活动烟罩柔性装置、新的转炉蒸汽脱水方式及适应干法除尘蒸发冷却器喷嘴用蒸汽的蒸汽系统等三个特点，较好的解决了工程实际问题。
【关键词】转炉汽化冷却；活动烟罩柔性装置；蒸汽滤洁器；集成化
【中图分类号】TK17【文献标识码】B【文章编号】1006-6764（2009）04-0072-02
Characteristics Analysis of Cooling System
for Converter Evaporated Cooling System
WANG Yuan-xin,CHEN Shi-ran,ZHENG Tao
(MCC Capital Engineering&Research Incorporation Ltd.,Beijing100176,China)
【Abstract】Integrated flexible device of movable hood for the converter evaporated cooling system of Lingyuan Iron and Steel Co,new steam dewatering mode as well as the steam system for evaporative cooler nozzle were analyzed.The steam system was suitable for dry dusting.It well solved practical problems in engineering.
【Key words】converter evaporated cooling;flexible device of movable hood;steam filter;integra-tion
72
冶金动力
METALLURGICAL POWER
2009年第4期总第134期
金属软管或波纹补偿器破坏时引起大量炉水直接喷射平台，影响炼钢生产的同时，也对人员安全造成威胁。
活动烟罩柔性装置采用球形接头作为柔性连接件，基本避免了疲劳破坏问题，对生产和人员造成巨大危害的可能性变得很小。
通过将部件集成在一个箱体内，外部只留连接口，因而使密封面等可能存在的微量泄漏也被控制在安全范围内。
(2)该装置采用集约化的设计，设备紧凑，重量轻，占用空间小，易于布置。
同时带给工艺宽松的平台作业面。
(3)该设备主体不易发生破坏，寿命较长，投入使用后检修维护工作较少，因而为用户节约了大量的备品备件和检修维护成本。
(4)整个装置集成在一个固定的箱体内。
安装方便，直接将活动烟罩的汽化冷却循环水管道与活动端连接，固定的外部管道与固定端连接，即可投入使用。
以往活动烟罩柔性装置放置在转炉维修的平台上，每次修炉都需将其吊离修炉区域，操作繁琐。
凌钢此次柔性装置放置在烟道横移台车上。
修炉时只需解除与循环水的法兰连接，活动烟罩柔性装置随烟道横移台车的开出而随之移位，无需专门移动活动烟罩柔性装置，大大减轻了修炉时的工作量。
3新的转炉蒸汽脱水方式
转炉在冶炼过程中，吹氧期是间断的，在转炉
非吹氧期间，下降管、受热面管、上升管中充满了水，当转炉开始吹氧后，热负荷骤然增大，受热面管中水受热蒸发，形成大量汽水混合物而引发体积急剧膨胀，使汽包内的水位急剧上升。
据介绍，90t 转炉φ2200mm ,长度为11m 的汽包，在吹氧3min 后水位上升达300mm [2]。
水位的急剧上升致使汽包内的蒸气分离空间明显减少，从而导致蒸气大量带水、品质恶化。
蒸汽管底部的凝结水，量大时会引起水击，使得管道剧烈振动，严重时将使管道断裂而造成极为
严重的安全事故。
此外，高速流动的凝结水冲刷金属表面，也侵蚀各种管件，威胁到蒸汽管线的安全运行。
常规解决此问题的方式是在蒸汽管线上安装疏水阀，这样,既浪费品质很好的软化水，也浪费了凝结水所携带的热量。
凌钢工程在汽包出口采用了中冶京诚工程技
术有限公司的蒸汽滤洁器，较好的解决了这个问题。
这种蒸汽滤洁器采用特殊形式的内部汽水分离结构，滤水效率可达95%以上；
阻损也小；同时占地面积小；安装维护方便；设备寿命长。
可滤出饱和蒸汽中的水滴，为后面的管道和设备安全可靠运行创造有利条件；同时使其后蒸汽管道上的疏水阀组大大减少。
由蒸汽滤洁器拦截下来的凝结水，作为整个转炉汽化系统的补水进入除氧器，既回收了软化水也回收了凝结水中带的热量。
4适应干法除尘蒸发冷却器喷嘴用蒸汽的蒸汽系统
目前，国内外转炉炼钢烟气除尘处理采用的主要方法分为:湿法除尘和干法除尘。
与湿法除尘相比，干法除尘工艺的优点是：节约了大量的冷却水和污水处理设备；回收粉尘为干粉，减少了泥浆的处理量。
在干法除尘工艺中，蒸发冷却器喷入的水量和雾化的效果是影响除尘效果的关键因素之一。
雾化的介质一般为蒸汽。
凌钢工程采用干法除尘工艺，蒸发冷却器喷嘴要求蒸汽压力在0.8~1.0MPa 。
凌钢外网为0.3~0.5MPa 的低压蒸汽，不能保证雾化效果。
因而在转炉汽化冷却系统产生的饱和蒸汽经蓄热器、分汽缸外送蒸汽的管路上增加一个调节阀组，在转炉生产时优先保证自用汽（包括汽包及LT 喷嘴用汽），多余蒸汽再经过蒸汽外送管上压力调节阀送入外网。
通过这种方式，较好的解决了这个问题。
收稿日期:2008-12-19
作者简介:王元新（1975－）女，
毕业于中国石油大学热能工程专业，工程师，现从事冶金工厂热力工程设计工作。
73。
