简易电子管调频收音机的制作
电子管FM收音机制作详解_收音机网_新浪博客
加载中…电子管FM收音机制作详解(2009-08-03 16:55:06)转载分类：玩转收音机标签：中周鉴频器漆包线fm收音机线圈杂谈一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。
把原收音机的中、短波天线线圈移动到合适的位置。
增加一个高音喇叭。
按电路图改变波段开关。
用FM波段取代波段开关“拾音”档。
改完后试一下，如果收音正常就进行下一步工作。
二、制作模块1、FM高频头注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。
L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。
L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。
L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。
振荡线圈要注意同名端不能搞错，否则不能振荡工作。
由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。
圈数2～3.5圈，最终由实际效果决定L2的圈数。
L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。
L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。
L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。
绕好后涂一层硝基清漆固定线圈。
L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。
谐振电容和阻尼电阻也装在中周里面。
线圈磁芯用短波振荡线圈的磁芯。
电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。
电容容量要准，相差不能太大。
2、AM和FM转换开关和继电器的电源电路。
按图制作好AM和FM转换开关和继电器的电源电路。
如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。
稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。
简易二极管收音机制作方法
简易二极管收音机制作方法收音机简介收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。
又名无线电、广播等。
DSP技术收音机的问世，标志着传统模拟收音机将逐渐退出历史舞台。
收音机的数字时代已经到来。
收音机的构造原理收音机的构造原理就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。
由于科技进步，天空中有了很多不同频率的无线电波。
如果把这许多电波全都接收下来，音频信号就会像处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。
为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。
选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。
收音机的作用收音机最直观的作用就是用来收听广播节目。
但是，收音机有着独特的战略意义！例如，汶川、玉树地震发生后，在所有的电视、互联网甚至手机信号全部中断的情况下，收音机的信号却依然可以传播，灾后，国家有关部门都紧急向灾区调拨收音机。
收音机里可以收到世界各地的电台，而且在哪里都是免费收听，这一点，是任何媒体都比不了的！再假设家里停电了，电视开不了，电脑打不开，此时，一台小小的收音机就会成为黑暗中最好的伙伴。
近年来，无线电广播受到了新兴媒体的冲击，但是，它永远不会消失，因为，在关键的时候，它有着无可替代的战略意义！对于普通老百姓来说，收音机也是一件好东西。
听听新闻、歌曲、评书……现在，很多城市都有着多套广播节目，节目也是越来越精彩。
如果你的收音机能够接收短波和中波，那么你就真的可以坐在家中听世界了。
而且，收音机可以在你洗衣服、做饭的时候收听，不像电视那样看得时候什么也做不了。
简易电子管调频收音机的制作
简易电子管调频收音机的制作用电子管制作的功率放大器，播放数码音源更显魅力，由于调频广播及电视(伴音)高品质音源非常丰富，不少电子管爱好者又开始对电子管收音机产生了浓厚的兴趣，据此笔者也作了一番尝试，现在调频广播音乐频道多，用电子管调频收音机接收还原音乐信号，再用电子管音频放大器播放音乐，其音质音色更是锦上添花，令人神往!由于调频广播(电视伴音)工作于超高频范围，在业余制作条件下，如果采用超外差式电路，电路比较复杂，装置调整困难，笔者采用超再生接收的方法，电路简单，容易制作，现将制作情况简述如下。
1．元件配制本机电路如图所示，是一个自灭式超再生接收机电路。
由于多数频道频率工作在88MHz~108MHz范围，以上海文艺频道(中间频率96.8MHz)为参考点，L2用Φ2mm镀银铜线，在外径Φ15mm模具上以圈间距为2mm绕制5匝成空心式，L1用(Φ2mm镀银铜线在L2外套绕2匝，圈与圈之间的距离为2mm。
两个线圈之间的距离约2mm至3mm。
高频阻流圈用Φ0.32mm漆包线，在直径10mm纸管上分三段蜂房密绕150匝，段距2mm。
天线用一米长的拖线即可。
电子管选用J级6K3P或6K4，也可选用6J1，但其增益稳定性不及6K3P及6K4(变μ管)。
可变电容有成品更好，没有成品可寻旧收音机拆出双联可变电容器改制，其方法是拆除部分动片和定片。
其容量与片子关系为：动片定片各一电容量为20pF，二动片夹一定片容量为47pF，三动片夹二定片容量为100pF，具体使用数值根据接收频率而定。
2．组装调试由于调频部分工作在超高频状态，应将这部分元件装在有机玻璃板或塑料板上，线圈安装应距离板上10mm至15mm，接点牢固，以防高频机震，各元件应尽量紧凑安装在管子附近恰当的位置，以减小分布电容和漏感产生的影响，便于调试顺利。
此接收机的调整比较简单，检查接线无误后，接通电源，调节电源电压控制电位器W至适当位置，就会听到刺叭有丝丝的超再生噪声，然后调节可变电容器C和调节线圈L(拉伸或压缩)即可收到播音，此时超再生噪声便被压下去，再调节电子管6K3P栅极电阻和电容至适当值，最后调节电源电压控制电位器W，使声音更清晰和响亮。
电子管调频收音机制作
电子管调频收音机制作一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。
把原收音机的中、短波天线线圈移动到合适的位置。
增加一个高音喇叭。
注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。
按电路图改变波段开关。
用FM波段取代波段开关“拾音”档。
改完后试一下，如果收音正常就进行下一步工作。
二、制作模块1、FM高频头L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。
L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。
L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。
振荡线圈要注意同名端不能搞错，否则不能振荡工作。
由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。
圈数2～3.5圈，最终由实际效果决定L2的圈数。
L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。
L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。
L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。
绕好后涂一层硝基清漆固定线圈。
L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。
谐振电容和阻尼电阻也装在中周里面。
线圈磁芯用短波振荡线圈的磁芯。
电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。
电容容量要准，相差不能太大。
2、AM和FM转换开关和继电器的电源电路按图制作好AM和FM转换开关和继电器的电源电路。
如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。
稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。
继电器用两组开关5V的微型继电器。
这块电路板要固定在电子管6A2附近。
特别注意：AM和FM转换开关和继电器的电源电路是从电源变压器d、e处取得的。
diy调频收音机
diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。
伸缩匝间距使调节范围符合调频波段。
电路使用高阻耳机。
当然，也可以加一级放大，然后使用普通的耳机。
自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。
L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。
L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。
由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。
VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。
VT1作为混频器时，则为共发射极电路。
VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。

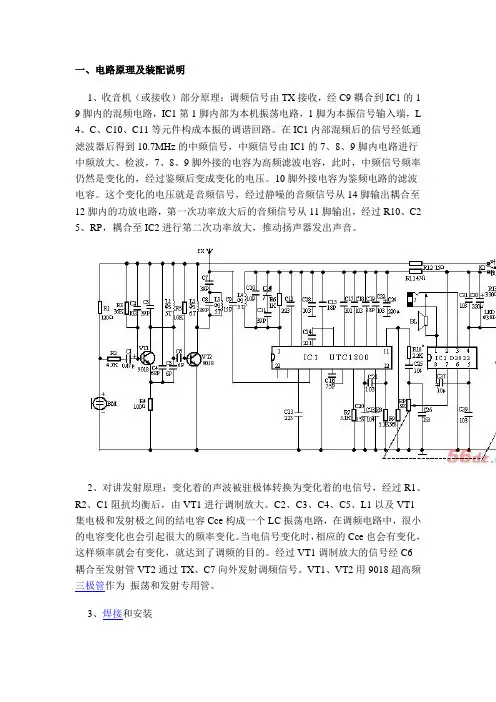

调频收音机、对讲机实验套件制作
一、电路原理及装配说明1、收音机（或接收）部分原理：调频信号由TX接收，经C9耦合到IC1的1 9脚内的混频电路，IC1第1脚内部为本机振荡电路，1脚为本振信号输入端，L 4、C、C10、C11等元件构成本振的调谐回路。
在IC1内部混频后的信号经低通滤波器后得到10.7MHz的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波，7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍然是变化的，经过鉴频后变成变化的电压。
10脚外接电容为鉴频电路的滤波电容。
这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后的音频信号从11脚输出，经过R10、C2 5、RP，耦合至IC2进行第二次功率放大，推动扬声器发出声音。
2、对讲发射原理：变化着的声波被驻极体转换为变化着的电信号，经过R1、R2、C1阻抗均衡后，由VT1进行调制放大。
C2、C3、C4、C5、L1以及VT1集电极和发射极之间的结电容Cce构成一个LC振荡电路，在调频电路中，很小的电容变化也会引起很大的频率变化。
当电信号变化时，相应的Cce也会有变化，这样频率就会有变化，就达到了调频的目的。
经过VT1调制放大的信号经C6耦合至发射管VT2通过TX、C7向外发射调频信号。
VT1、VT2用9018超高频三极管作为振荡和发射专用管。
3、焊接和安装一般先装低矮、耐热的元件，最后装集成电路。
应按如下步骤进行焊接：⑴清查元器件的质量，并及时更换不合格的元件；⑵确定元件的安装方式，由孔距决定，并对照电路图核对电路板；⑶将元器件弯曲成形，本电路所有的电阻（除R12外）均采用立式插装，尽量将字符置于易观察的位置，字符应从左到右，从上到下。
以便于以后检查，将元件脚上锡，以便于焊接；⑷插装。
应对照电路图对号插装，有极性的元件要注意极性，如集成电路的脚位等；⑸焊接。
各焊点加热时间及用锡量要适当，防止虚焊、错焊、短路。
【参赛】电子管FM调频收音机制作
【参赛】电子管FM调频收音机制作在学习和借鉴坛友做机的基础上做了一台电子管调频收音机，感觉还凑合，利用矿坛这个平台嗮出来显摆显摆；一来满足一下虚荣心，自我陶醉，一释怀旧之情。
二是将装机体会“吹”一把，供同好的初友参考。
既然是“吹”，就难脱俗套，只能说些茶肆巷尾的家常话，所以谬误之处敬请坛友评头论足。
整体外形结构：1.大底盘一体机，十多只电子管、将自己能有的电子管能用的都用上（留着以后也没有）。
2、排列上有高有矮、错落有致、鳞次梯比，开机后，夜晚观似华灯初上万家灯火，白天看银光闪闪古朴厚重。
3、与时俱进以裸为美、传统与时尚共存，十足裸机不要机箱（也是自己没本事做机箱的一种合理借口）。
4、在底盘装一拉杆天线，台机也疯狂嘛!5、高频头：采取独立式，用插接件与底盘连接，以便日后更换不同型号电子管做的不同程式高频头（计划参照北京825-2电视机高频头）。
6、中放、限幅，鉴频、低放、电源部分均在大盘上面。
7、底盘前侧面做为“门面”。
表头、控制钮、装在其上。
为搬挪方便，在两侧添装仪表把手。
8、喇叭用一飞乐八吋（带小纸盆的所谓全频喇叭），电路结构：高频头（6N3+6N3），3级中饭（6J1X3），一级限幅(6J1)，鉴频(6H2),音调补偿（6J1）,低放（6J1）,功放（6P14做阴极输出）,高频头稳压（WY-3P）,猫眼（6E5P）（由于6E5P刚通电还较亮，没多日子就很暗，现已不用）整流（274或5Z4）,共13只电子管。
电路特点：高频头：基本用网络“流行”的普及型电路；前管半个6N3做不调谐宽带输入共栅高放，另半个调谐输入共阴混频。
后管半个电感三点式本振，另一半闲着（能节省8个mA）。
开始在双联可变串入了两只约60P 电容，覆盖正好，但频率漂移，可能是该电容受温度及其他因素影响吧，后来去掉后频飘变得很小，只是覆盖范围扩大到约81---108MH 左右。
中放电路:亦采用网上电路（自己是没能耐设计的、能画好瓢就不错了！）略有变动。
电子管调频FM收音机2灯
头一次做胆机,做个简单的,参考坛里"组合开关 "发的"第一次搞电子管的收音机：单灯6J1FM调频收音头",但又怕高压交流电,就改进了下改用电池供电,这样就不再担心触电了.线圈是1MM漆包线在五号电池上绕的,间距2MM左右吧,间距好象对灵敏度也有影响,调了半天. 20K电位器调屏压,对声音大小有一定的影响,一般有20V左右.6J1灯丝电流200MA,2P2灯丝电流60MA,都用充电镍氢电池供电,共用了6个,乙电用4个9V叠层电池.电流5MA左右.试听能收到10个台多些,(正常收音机可收20多个台),声音用高阻耳机听还是蛮大的.信号强的台声音还不错,差些的台声音就差些,感觉再生式的声音比超外差的还是要差些,也许是我还没调好吧.有个问题,就是天线全拉出来就没声了,缩短后才能收音,在天线头再加长接一根1.5M长的软电线的话,接收效果反而又更好了.原因还查不出是为什么.补充内容 (2014-1-27 20:44):后来在天线和1T线圈间再加个10P的可调电容,用作微调,可解决停振问题,同时也能加大音量很多.补充内容 (2014-1-27 20:46):可调电容都换成了20P小型空气电容.3查看全部评分•ZWDA•PL81•gzq1963分享到:QQ 空间腾讯微博腾讯朋友收藏3顶0踩0回复使用道鸿渐哥184主题32好友7939积分2#发做得精致计划十机等等城（改马版主•发消息回复使用道漂泊的火31主题8好友4233积分VIP会员•发消息3#发表于 2013-12-2 12:03:05 |只看该作者怕电，用电池，这个主意不错！回复使用道具举报7ham0主题好友67积分中级会员•发消息4#发表于 2013-12-2 12:04:03 |只看该作者学习学习。
回复使用道具举报爱仪器5#发表于 2013-12-2 12:30:51 |只看该作者做的真精致。
45主题7好友1772积分金牌会员•发消息侯高顺回复使用道具举报shizx200329主题好友1220积分金牌会员•发消息6#发表于 2013-12-2 13:04:05 |只看该作者做得非常精致,向楼主学习!回复使用道具举报dianzig377主题10好友4221积分VIP会员•发消息7#发表于 2013-12-2 13:06:15 |只看该作者做的有摸有样, 不过这种电路稳定性不太好, "天线全拉出来就没声了"是天线线圈偶合过紧回复使用道具举报gzq196349主题9好友861积分金牌会员•发消息8#发表于 2013-12-2 13:42:17 |只看该作者有味道,DIY 顶回复使用道具举报燕都ham52主题7好友1466积分金牌会员•发消息9#发表于 2013-12-2 14:16:12 |只看该作者6f22电池能工作多少时间?也想仿造.50余年老业余回复使用道具举报PL8146主题9好友2939积分版主10#发表于 2013-12-2 14:34:47 |只看该作者做的不错！交直流管混合，有创意，收听效果如何？学无止境！！！•发消息回复使用道具举报jkl_iop5主题好友175积分中级会员•发消息11#发表于 2013-12-2 14:45:10 |只看该作者dianzig 发表于 2013-12-2 13:06做的有摸有样, 不过这种电路稳定性不太好, "天线全拉出来就没声了"是天线线圈偶合过紧学习了,到时把线圈拉开点再试下回复使用道具举报jkl_iop5主题好友175积分中级会员•发消息12#发表于 2013-12-2 14:46:52 |只看该作者燕都ham 发表于 2013-12-2 14:166f22电池能工作多少时间?也想仿造.9v电池容量好象是200-300MAH,我这电流是不到5MA,算起来可以用40小时吧.回复使用道具举报车载影音导航13#发表于 2013-12-2 14:55:23 |只看该作者高阻耳机都在那里买的？能用什么代替喔0主题好友31积分正式会员•发消息回复使用道具举报jkl_iop5主题好友175积分中级会员•发消息14#发表于 2013-12-2 14:57:47 |只看该作者PL81 发表于 2013-12-2 14:34做的不错！交直流管混合，有创意，收听效果如何？小制做见笑了,收听能收到10多个台,强台噪声很小,声音也挺清晰,弱台沙沙噪音就大些,但也还能接受.本来是参考坛里"lq19512003 "用的1A2胆做的,但怎么也做不好,声音象蚊子,还经常停振不工作,就改用6J1了,这个就一装就能出声了,开始看坛里的图用的是交流110整流来做屏压,我也搞了10多个9V电池串成100V来供电,慢慢减小电压,发现36V还能工作,和100V时效果也差不多.再减少电压就效果不行了.回复使用道具举报油浸电容16主题11好友3632积分VIP会员•发消息15#发表于 2013-12-2 14:58:35 |只看该作者省电安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简易电子管调频收音机的制作
用电子管制作的功率放大器，播放数码音源更显魅力，由于调频广播及电视(伴音)高品质音源非常丰富，不少电子管爱好者又开始对电子管收音机产生了浓厚的兴趣，据此笔者也作了一番尝试，现在调频广播音乐频道多，用电子管调频收音机接收还原音乐信号，再用电子管音频放大器播放音乐，其音质音色更是锦上添花，令人神往!
由于调频广播(电视伴音)工作于超高频范围，在业余制作条件下，如果采用超外差式电路，电路比较复杂，装置调整困难，笔者采用超再生接收的方法，电路简单，容易制作，现将制作情况简述如下。
1．元件配制
本机电路如图所示，是一个自灭
式超再生接收机电路。
由于多数频
道频率工作在88MHz~108MHz范
围，以上海文艺频道(中间频率
96.8MHz)为参考点，L2用Φ2mm镀
银铜线，在外径Φ15mm模具上以圈
间距为2mm绕制5匝成空心式，L1
用(Φ2mm镀银铜线在L2外套绕2
匝，圈与圈之间的距离为2mm。
两
个线圈之间的距离约2mm至3mm。
高频阻流圈用Φ0.32mm漆包线，在
直径10mm纸管上分三段蜂房密绕
150匝，段距2mm。
天线用一米长的拖线即可。
电子管选用J级6K3P或6K4，也可选用6J1，但其增益稳定性不及6K3P及6K4(变μ管)。
可变电容有成品更好，没有成品可寻旧收音机拆出双联可变电容器改制，其方法是拆除部分动片和定片。
其容量与片子关系为：动片定片各一电容量为20pF，二动片夹一定片容量为47pF，三动片夹二定片容量为100pF，具体使用数值根据接收频率而定。
2．组装调试
由于调频部分工作在超高频状态，应将这部分元件装在有机玻璃板或塑料板上，线圈安装应距离板上10mm至15mm，接点牢固，以防高频机震，各元件应尽量紧凑安装在管子附近恰当的位置，以减小分布电容和漏感产生的影响，便于调试顺利。
此接收机的调整比较简单，检查接线无误后，接通电源，调节电源电压控制电位器W至适当位置，就会听到刺叭有丝丝的超再生噪声，然后调节可变电容器C和调节线圈L(拉伸或压缩)即可收到播音，此时超再生噪声便被压下去，再调节电子管6K3P栅极电阻和电容至适当值，最后调节电源电压控制电位器W，使声音更清晰和响亮。
至此再反复一次整个调整过程，使音质更加悦耳动听。
