杭州电视台高清电视转播车系统架构及设计思路
杭州电视台高清电视转播车系统架构及设计思路
周立王力（杭州文化广播电视集团 浙江杭州310008）
摘 要：高清电视转播车（HD OBVAN），是一种集成广播电视制作系统的车载节目制作平 台，也是高清电视技术迅速发展的产物。本文介绍探讨了杭州电视台高清电视转播车的系 统设计，从车体结构、视频系统、通话系统、慢动作系统等加以阐述，并总结了系统设计 中的主要技术创新点。
关键词：高清；视频系统；配电； TALLY/UMD ;慢动作
Con struction of city TV HD EFP system
ZHOU Li ，WANG Li
Abstract: HD TV trucks (HD OBVAN), is a kind of vehicle program integrated
broadcast televisi on product ion system and platform, also the product
of the rapid developme nt of high-defi niti on televisi on tech no logy. This paper
introduces and discusses the system design of Hangzhou television HDTV OB
van,elaborated from the vehicle body structure, video system, intercom
system, slow motion system, and summarizes the main technical innovation
points in the system desig n.
Key words: HD ; video system; distribution; TALLY/UMD; slow motion引言
高清电视转播车作为能够实现远离电
视中心进行现场录像、现场编辑工作，并能 即时向电视中心传送所录制的节目进行现 场转播的车载“电视台”系统，是视频系统、 音频系统、监视系统、通话系统、同步系统 等各系统板块之间数据交互的调度中心， 是
信号采录，处理，传输等数字化流程控制的 管理中心，也是应用通信交互的中间平台， 是现场大型直播信号互联互通的技术支撑 平台。杭州电视台积极应对高清电视技术的 发展趋势，设计并构建了 8+2讯道高清电视 转播车，对电视台整体制播业务的各种资源 进行充分整合，推进高清制作数字化技术改 造进程，并广泛应用于电视台的节目外场制 作和大型赛事直播等， 诸如中超联赛、CBA 杭州两会、杭商大会、国际动漫节，并配合 中央台完成钱塘江观潮直播等。
一系统的总体设计原则 在高清电视转播车系统项目的方案设 计和系统集成中，结合杭州城市风景区的道 路特点，充分考虑到系统的灵活性、机动性、 经济性；技术先进，功能完善，能实现与高 清演播室、卫星车、微波车的级联，既可以 满足杭州文广集团大型晚会、大型体育赛事 等的室内室外现场录制、 直播制作需要，又
可以满足数字高清或高标清兼容节目制作。 二系统总体架构及设计
该系统由车体部分、视频切换模块、音 频控制模块、通话模块、录制模块、同步模 块、监视模块等系统组成，实现现场高清采 集和录制，远程传输等功能。充分利用最新 的广电技术成果，既体现灵活性、兼容性， 又满足安全播出以及文件化制作需求， 主要 从车体部分、视频系统、通话系统、 UMD系
统、慢动作系统等来加以描述。
2.1转播车车体
图一转播车功能区划分
整车采用多功能区布局方式，依次为音频
区、导演区、技术区、慢动作区、车尾工作 型、紧凑、轻量、机动性好的特点，高度适 应杭州城市街巷和风景区的特定环境条件； 车体布局上，打通了导演区和音频区， 充分 的发掘车辆内的空间， 合理考虑设备布局与 人员操作位置，确保工作人员有足够的工作 空间；全车配备超大容量 UPS系统配有3个 10KW UPS全车设备电源均有UPS供电保障 播出安全，有别于其他转播车的供电配置； 侧拉箱能拉出1.2米，超过其他同类车的1 米，空间利用率高，侧拉箱由两只 12V大容
量蓄电瓶并联充电，保障整车随时展开，合 拢无需外部电源；车后电缆盘由上下两个电 机分别控制，能同时收卷多个线盘。
2.2转播车视频系统
视频系统设计充分利用最新的广电技 术成果，既体现灵活性、兼容性，又满足安 全播出以及文件化制作需求，主要从视频系 统、通话系统、UMD系统、慢动作系统等来
区设置，如图一所示。
图二转播车车体结构图
如图二所示，转播车选用机动灵活的直
挂车头，高空间利用率的厢体设计，具备中 图三高清车视频系统
视频系统采用全高清设备，采用上下兼
容交叉变换满足高清和标清制作需要。 如图rv樹戈JO
—
C
/Il听監
G工#苗 *跑軒謨 ■ft'
:Ml
'I •win T
册 IH1J -_* 1ME XL
(INKll*
■ 1-MU
高请it 描述 三所示， 信号源高清信号同时进入主备切换 台及高清视频矩阵， 部分通道信号进入视频 矩阵可进行信号的上边换后再接入切换台。 导演区信号监看采用独立屏 +四画面分割方 式。所有信号均由矩阵调度输出， 输出满足 导演区、技术区、音频区、画面分割器等调 度，支持源名跟随。
多格式视频切换系统核心设备采用切换 台MVS-700C和DFS-900为主备，2M/E控制面
板，具备全功能键( luminance ， Linear ，
Chroma Key)、内置硬盘存储卡，快速上载 帧存，直接使用 BBB号作为同步；64 X 64
HD/SD多码流数字视频矩阵，64路reclock输
出，由PC设定矩阵状态，支持 UM功能。
监视模块导演区选用LCD监视墙，内置4分
画面功能，PGM PVW CG1\CG采用单屏显 示，其余信号为 4分画面显示；音频区、慢 动作区等选用机架式LCD监视器对高清信号 实时监看，
技术区选用双联广播级监视器带 TALLY显示及内置4画面分割器LCD监视器； 录像区选用标准机架彩色监视器。均采用 16:9 画幅。
2.3 Tally/UMD 系统
TELLY&UM系统采用 Vindica UMD 源名
跟踪和 Tally 嵌入式控制器， 对切换台和矩 阵的输出都能够提供颜色及字符的提示； 使 用矩阵对监看信号进行调度的同时自动完 成 TALLY
指示的改变和相应颜色指示的改 变；除对播出、预选、应急的颜色及字符提 示外，对于录制、慢动作、返送等也能够提 供颜色及字符的提示； 能提供三色 TALLY 指 示，分别为播出、应急、预监等状态提供不 同颜色的指示,并提供多系统级联时的 TALLY 输入输出端口。
2.4 EVS 慢动作系统
定位于大型体育赛事直播诸如中超， CBA 等文体赛事直播， 慢动作回放能展现给观众 独特的视觉镜头感和创作理念。通过 EVS慢
动作系统实现捕捉多重视角， 抓拍紧凑富于 表现力 。
慢动作系统采用EVS服务器，支持Avid
DNxHD， ProRes422 ， AVC-Intra ， Dvcpro
HD 等编解码格式；系统以 Xhub 为核心来共享
素材，高标清兼容 4通道视频服务器 , 2 入 2 出和 3入 1 出模式可自由选择；码率为标 清I帧50M或高清I帧100Mbps;存储时间 为标清大于
45 小时, 高清大于 22小时； 双 HD/SD-SDI 输出口 ; 高清模式下 , 带标清监 视接口 ；支持三电平和模拟复合 BB同步信
号； 支持嵌入音频、 数字音频或模拟音频输 入输出；支持打点编辑、播出功能，支持可 变速慢放功能 , 支持快速播表制作； 具备循 环录制功能， 无须打点， 即可录制机位信号， 不丢失镜头；播出通道可实现PGM+PF绑定； 在全通道录制状态下对外传输带宽不小于
60MB。
视频服务器负责信号的采集和输出来 满足体育赛事慢动作重放的要求； 服务器录 制的素材可以实时备份， 满足现场制作中需 要的素材迁移、归档和备份工作， 同时能够 满足文艺节目中的多通道录制需求， 减少转 码所带来的对图像质量的损失， 提供内容标 记、资产管理、编辑、精彩集锦和高级浏览 的功能。
2.5 通话系统
通话系统选用了 clear-com32 口矩阵， 双向、单听、单讲功能，通话系统带外界联 系的电话接入和GSM无线电话的接入，能与 杭州台通话系统直接连接。 车载固定工位和 摄像及现场流动工位的双工通话采用远距 离摩托罗拉对讲机系统； 近距离的双向通话 采用 freespeake 数字无线腰包通话系统； 主持人通话使用单向 IFB 系统；每路通话信 号单独进入通话矩阵， 统一调度， 独立编组， 音量独立可调。
三 系统主要技术创新点 1，选用了机动灵活的直挂车头，厢体设计 高空间利用率，车体设计具备中型、紧凑、 轻量、机动性好的特点， 高度适应杭州城市 街巷和风景区的特定环境条件。
2, 全车设备电源均有 UPS供电保障播出安
全，有别于其他转播车的供电配置；侧拉箱 能拉出 1.2 米,超过其他同类车的 1 米,空 间利用率高, 侧拉箱由两只 12V 大容量蓄电 瓶并联充电,
保障整车随时展开, 合拢无需 外部电源。
3, 全车采用远程数据千兆交换技术实现高 清车广播电视系统的数字化, 网络化和智能 化。信号采录、处理、传输的数字化；摄像 系统、切换台系统等可通过网络实现遥控, 资源共享和多用户操作； 控制系统将信号调 度矩阵、 切换台、众多控制面板链接实现视 频信号调度和控制的网络化, 使用移动工作 站就可对链路设备进行设置、修改等。
结束语
该高清电视转播车的建设及投入使用 充分体现了高效性和经济性, 充分考虑技术 的实用性、 安全性、 先进性, 整合现有资源, 通过投入前后期高清制作设备, 既可以积极 参与高清节目的市场运作,积累经验,锻炼 队伍,培养人才,又可以满足台内现有高标 清节目制作需要,最大程度地保护已有投 资。
在高清电视制作转播技术发展如火如 荼的形势下, 杭州电视台积极应对,注重科 技创新,
立足于台里节目制播发展的实际需 要,设计并构建了 8+2讯道高清电视转播车 并应用于电视台节目现场制作, 稳步推进高 清制作设备数字化技术改造进程。 取得了高 清制作技术改造的阶段性成果, 开辟出适合 城市电视台高清电视制播的发展道路。
浅谈电视台微波中继车设计及系统构成

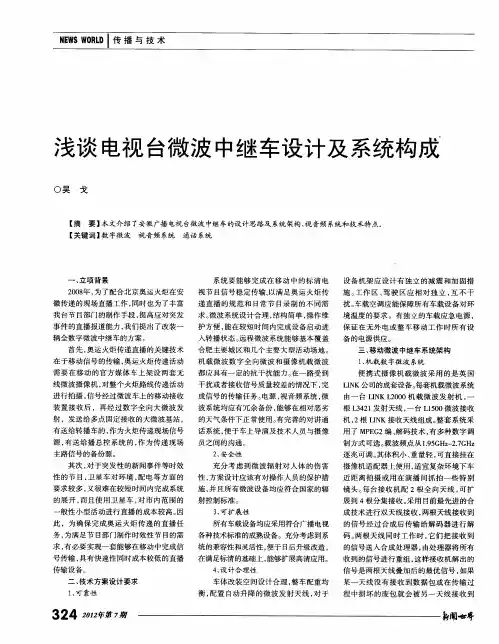

ＮＥＷＳ ＷＯＲＬＤ ｌ传播与技术 浅谈电视台微波中继车设计及系统构成 。吴戈 【摘要】本文介绍了安徽广播电视台微波中继车的设计思路及系统架构、视音频系统和技术特点。 【关键词】数字微波视音频系统通话系统 一、立项背景 ２００８年，为了配合北京奥运火炬在安 徽传递的现场直播工作，同时也为了丰富 我台节目部门的制作手段，提高应对突发 事件的直播报道能力，我们提出了改装一 辆全数字微波中继车的方案。 首先，奥运火炬传递直播的关键技术 在于移动信号的传输，奥运火炬传递活动 需要在移动的官方媒体车上架设两套无 线微波摄像机，对整个火炬路线传递活动 进行拍摄，信号经过微波车上的移动接收 装置接收后，再经过数字全向大微波发 射，发送给多点固定接收的大微波基站， 有送给转播车的，作为火炬传递现场信号 源，有送给播总控系统的，作为传递现场 主路信号的备份源。 其次，对于突发性的新闻事件等时效 性的节目，卫星车对环境，配电等方面的 要求较多，又很难在较短时间内完成系统 的展开，而且使用卫星车，对市内范围的 一般性小型活动进行直播的成本较高。因 此，为确保完成奥运火炬传递的直播任 务，为满足节目部门制作时效性节目的需 求，有必要实现一套能够在移动中完成信 号传输，具有快速性同时成本较低的直播 传输设备。 二、技术方案设计要求 １、可靠性 ３２４ ２口Ｊ２年第７期 系统要能够完成在移动中的标清电 视节目信号稳定传输，以满足奥运火炬传 递直播的规范和日常节目录制的不同需 求。微波系统设计合理，结构简单，操作维 护方便，能在较短时间内完成设备启动进 入转播状态。远程微波系统能够基本覆盖 合肥主要城区和几个主要大型活动场地。 机载微波数字全向微波和摄像机载微波 都应具有一定的抗干扰能力。在一路受到 干扰或者接收信号质量较差的情况下，完 成信号的传输任务。电源，视音频系统，微 波系统均应有冗余备份，能够在相对恶劣 的天气条件下正常使用。有完善的对讲通 话系统，便于车上导演及技术人员与摄像 员之问的沟通。 ２、安全性 充分考虑到微波辐射对人体的伤害 性，方案设计应该有对操作人员的保护措 施，并且所有微波设备均应符合国家的辐 射控制标准。 ３、可扩展性 所有车载设备均应采用符合广播电视 各种技术标准的成熟设备。充分考虑到系 统的兼容性和灵’活．Ｉ生，便于日后升级改造， 在满足标清的基础上，能够扩展高清应用。 ４、设计合理性 车体改装空间设计合理，整车配重均 衡，配置自动升降的微波发射天线，对于 设备机架应设计有独立的减震和加固措 施。工作区、驾驶区应相对独立，互不干 扰。车载空调应能保障所有车载设备对环 境温度的要求。有独立的车载应急电源， 保证在无外电或整车移动工作时所有设 备的电源供应。 三、移动微波中继车系统架构 １、机载数字微波系统 便携式摄像机载微波采用的是英国 ＬＩＮＫ公司的成套设备。每套机载微波系统 由一台ＬＩＮＫ Ｌ２０００机载微波发射机，一 根Ｌ３４２１发射天线，一台Ｌ１５００微波接收 机，２根ＬＩＮＫ接收天线组成。整套系统采 用了ＭＰＥＧ２编、解码技术，有多种数字调 制方式可选。载波频点从１．９５ＧＨｚ一２．７ＧＨｚ 逐兆可调。其体积小、重量轻，可直接挂在 摄像机适配器上使用，适宜复杂环境下车 近距离拍摄或用在演播间抓拍一些特别 镜头。每台接收机配２根全向天线，可扩 展到４根分集接收。采用目前最先进的合 成技术进行双天线接收，两根天线接收到 的信号经过合成后传输给解码器进行解 码。两根天线同时工作时，它们把接收到 的信号送人合成处理器，由处理器将所有 收到的信号进行重组，这样接收机解出的 信号是两根天线叠加后的最优信号，如果 某一天线没有接收到数据包或在传输过 程中损坏的废包就会被另一天线接收到 ｉｉｒ
2018浙江广播电视科技创新项目金潮奖

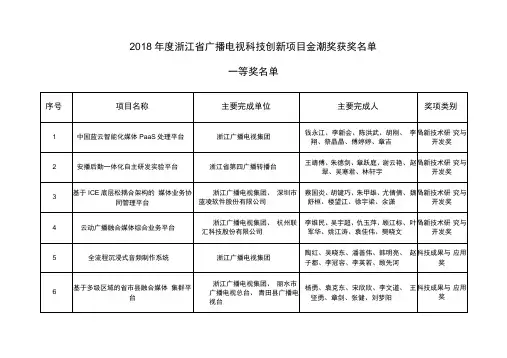

2018年度浙江省广播电视科技创新项目金潮奖获奖名单
