大型高清电视转播车音频系统设计
厦门广电集团六讯道高清转播车方案
厦门广电集团
六讯道高清转播车方案
２００８北京奥运会是首届全部采用高清信号进行电视转播的奥运会，以参与奥运会转播为契机，各电视台 纷纷建设大型数字高清转播车，投资多达数千万元，兴起了一阵高清转播车建设热潮。厦门广播电视集团已 有两部转播车，一是２００３年建成投入使用的１０讯道标清数字转播车，另一部是１ ９９４年投入使用的５讯道模 拟分量转播车，这部转播车使用１ ０来年，设备系统老化严重，配件基本停产，维修更换困难，已经无法保障 正常的节目录制。厦门广播电视集团每年有多达２００多场的外出现场直播和录像，因此我们决定再行建设一 部６讯道数字转播车，与１０讯道数字转播车、３讯道飞行箱系统一起形成可以满足各种节目需求的系列转播 系统。为满足高品质节目制作要求，适应未来电视技术发展的需要，我们决定这部转播车采用高清系统。为 了节省投资，要求我们必须从实用性、经济性的角度出发来制定此高清转播车系统方案。 下文主要介绍该６讯道高清转播车的改造方案。
一、车体改造方案 厦门广电集团原５讯道转播车只行驶了一万公里．车 辆的状况保持相当不错．为节省投资，我们决定拆除车上 的设备，将此车体进行维修改造，作为６讯道高清车的车 体，图１为原５讯道车布局图。
咖 １ ０ ４Ｔ０ ’∞ １盯０ ∞０ ＤⅢ 图１ 车体改造总体的方案是保持原车厢体结构不变．拆除 原车机柜．对车内布局重新进行设计．重新安装空调、配 电、照明等，对外观进行翻新处理。 转播车的空间非常宝贵，车内布局的合理与否关系转 播车能否有一个相对方便宽敞的工作环境。原车在布局上 分成两个隔断的区域．一个为视频技术及导播区，一个为 音频制作区．存在的问题有：一是视频技术和导播区空间 比较狭小，技术人员和节目人员分了两排背对而坐后．中 间基本上没空间再坐其它的工作人员；二是音频区空间浪 费，原车音频区机柜的下方有储物柜，开关很不方便，基 本上没怎么使用，音频机柜的后面的空间由于进入很不方 便，也影响了空间的使用 三是电缆盘组上方的储藏柜空 间很大．但要使用时必需爬上登顶梯才能从车尾上方打开 柜门．非常不方便。可以说，原车在空间布局有不小的问 题，我们基于原车基础上的车体改造就要解决这些不足． 在空间布局上有所改进。首先要解决的是音频区空间浪费 的问题，我们初步设想了一个方案．将音频区从车后部区 域移出来，技术区的机柜往后部移至与后门平齐，将音频
紧凑型高清转播车设计
口广西电视台 温宾
一 摘要 —————————————～
辽介缎 ｜， 电砚台辆投人使獭的６躐遵小 岛蕊转 播车的震波没 躜．炎粥 它的拿功麓性 紧凑 等特点，
关键词 ————————一 功能禁凑 岛清转播车转播譬没汁
随着广西电视台节目制作全面转向高清化，广西电视 台急需设计第二辆高清转播车以满足大量高清节目制作需
求。广西台原有的两辆转播车分别是１６米长ｌ２讯道高清 转播车和ｌ２米长８讯道标清转播车。考虑到大量节目需要
到场地条件狭小的地方制作，车型相对紧凑．功能要求全 面的小型高清转播车则是现阶段满足广西电视台现有节目
制作形式的最佳选择。
・乍体选择及乍内布局设计
经过对多种车型进行比较 我们选择了德国奔驰
车厂生产的ＶＡＲ１０８１５Ｄ封闭箱式车作为转播车底盘。 德国奔驰ＶＡＲ１０８１５Ｄ箱式车采用空气悬挂单（双）面 侧推拉门结构．具有机动性能好、车体体积小、方便灵
活、驾乘安全可靠等特点：外形尺寸（长×宽×高）：
７２１０ｒａｍ×２２０６ｍｍ×３４７０ｍｍ 其适中的尺寸及其相对方正
的车体结构以及后开门达２７０度等特点都非常适合紧凑型
转播车的设计需求。
由于需要设计６个摄像机讯道．具备直播、多通道录像、 以及多车级联等多种功能需求．在相对狭小的车体空间内
设计视音频设备布局确实是个不小的挑战。
首先．为使工作台面尽量延长 以满足视频调相、 切换、字幕操作 调音、大屏幕播放等必要的工位需求，我 们设计将主机柜从后轮车轴再往后移了２０ｃｍ，既维持了车
体后舱维修空间的极限需求，也使主操作台面的长度达到了
２８２ｃｍ，满足了至少５个工作人员横向工作的空间要求。
其次．由于需要安装６个以上的摄像机讯道，外加视 音频周边、大量外围设备，仅靠车体纵向的３个标准机柜
显然远远不能满足安装空间的需求。所以工作台面以下的
萋
Ⅱ 车体布局总示意留
Ｉ １
回 ９
阗蕾嗣 ＿…＿■■＿－＿＿＿。■一 贰 — ｉ
上／下变换器在高清电视转播车系统中的应用及相关问题的探讨
描船唧
口广东电视台到涛罗映辉粱志强一摘要、—————————————一本文主要介绍7l二7下变换器在高清电视转播车系统中的应用．蚨实用的角嚏分析和探讨T系统设计以及实际应用中的一些阀题．着重分析T／：／下变换器在实际应用中的调整以_及对圈像和字幕的影响。一’关键词L——————————一卜／下变换器变换模式视音频定时关系字幕由于电视技术的变革．目前我国正处在标清到高清过渡的前高清时代。一方面大部分的电视播出机构仍然以标清播出为主．在建设高清电视系统时．都会考虑将高清节目下变换到标清播出：另一方面越来越多的电视机构正在筹建或者已经开通了高清频道，面临高清电视节目积累不足的现状．需要考虑将标清节目上变换到高清播出。电视转播车作为一种适合机动作战的制作工具．在节目的制作中占据了举足轻重的地位。本文从上，下变换器在广东电视台高清电视转播系统中的应用出发．探讨实际应用中的一些问题．希望能给诸位同行提供一些有益的启示。上／下变换器的基本原理我国采用的高、标清SDI信号的主要区别在于：高清信号的图像分辨率为1920×1080，宽高比为16：9．行频为28125Hz．Y每帧有效行数为1080行．Y每行有效样点数为1920点；标清信号的图像分辨率为720×576．宽高比为4：3，行频为15625Hz．Y每帧有效行数为576行．Y每行有效样点数为720点。高清SDI和标清SDI信号的上、下变换主要是通过场频变换、行频变换、隔行扫描和逐行扫描变换、宽高比变换、分辨率变换等视频信号在时空采样结构上的变换，从而实现高、标清信号之间的变换。同时．为了得到更好质量的图像还需要对图像降噪、细节增强等处理。高标清SDI信号上、下变换的信号处理流程如图1所示”!
：上／下变换器在转播车系统中的应用及相关的问题探讨1．上／下变换器在广东高清电视转播系统中的应用——灵活性与安全性的统一一般来说．上变换器配置在输入通道．用于将标清格式的外来信号．VTR信号上变换到高清格式；下变换器配置在输出通道用于将高清信号下变换到标清输出和记录。广东电视台的高清电视转播系统中将交叉变换器环接在矩阵上．在输出通道上配置下变换器。系统配置如图2所示。从图2可以看出．该系统以中心视频矩阵作为视频信号调度的核心，将交叉变换器环接到中心矩阵上可以大大提高信号调度的灵活性．从而能够很好地满足多种应用需求：满足现有的标清素材在高清环境下的应用，包括标清VTR信号，特殊摄像设备(如微型摄像机、微波摄像机等)输出的标清信号；●满足标清播出的需求；●满足现场标清格式大屏幕放像的需求；满足单边标清输出和记录的需求；现代电视技术178201()2【驾圃凰姻罴罴曼竺_
大型体育运动会电视转播技术
大型体育运动会电视转播技术 管理的构想
面对不断提升的安全播出要求，实现安全播出是所有电视人的追求，大型体育运动会电视转播往往采用现场直播的方式，同时，由于大型体育运动会举办时间长、影响面大，对安全播出要求越显重要。建立大型体育运动会电视转播技术管理体系，目的就是在确保安全播出的前提下，规范化、标准化安全优质完成电视转播任务，如何在多场馆及长时间进行现场转播和多信号转发，做到安全播出和安全传输，需要在筹划整个运动会转播过程对每一个转播环节做好技术体系的统筹，力求做到技术准备充分、技术方案层层落实、实施流程简单、应急措施和手段完善，运用自如应对各种突如其来的变化，确保电视转播安全优质。笔者在广东电视台从事技术规范和技术测试工作多年，现就大型体育运动会的技术管理进行分析和探讨。
一. 大型体育运动会电视转播的概念
大型体育运动会电视转播一般是指：举办规模大、影响大、参赛人数众多，举行时间比较长的国际性或地区性的体育赛事。比如国际性的奥运会、世界杯足球赛、大学生运动会；地区性的亚运会、东亚运动会、中国全运会等。
大型体育运动会的电视转播工作，主要是：由主播机构向多个广播电视机构（持权转播商）同时提供多场地（场馆）的公共信号和单边电视信号。转播是以每个比赛场馆现场制作的电视信号，通过各种传输链路，把比赛信号送回去国际广播中心（以下简称IBC），在IBC集中统一对各类比赛信号进行处理、调度、收录，最后统筹分配给各类广播电视机构进行电视直播。大型体育运动会电视转播可由场馆单独实施运作或场馆与台内节目直播共同完成。
二. 大型体育运动会电视转播传输链路
通常大型体育运动会电视转播的传输，调用了广播电视光纤网、广播电视干线微波以及点对点微波、移动微波和卫星传输；别外，还使用了电信运营商的光纤和微波传输视、音频信号。
三. 大型体育运动会转播的技术结构
成功完成一个大型体育运动会的电视转播，其技术结构和技术支撑是确保播出安全的基础和前提。在我国，大型体育运动会的转播机构，过去大多数由电视台组织并承担，随着北京奥运会的召开，转播机构开创了公司化运作的商业模式。无论以何种模式组织转播，技术准备工作和技术规范管理是必须的。根据大型体育运动会电视转播的特点，转播总体分为四大部分：
构建高清电视转播车需注意的几个方面
ｊ【１Ｖ ｃｅｎｔｅｒｌ
电顽Ｅｌ】心ｌ
文章编号：１００２—８６９２（２０１ １）１４—００５５—０２

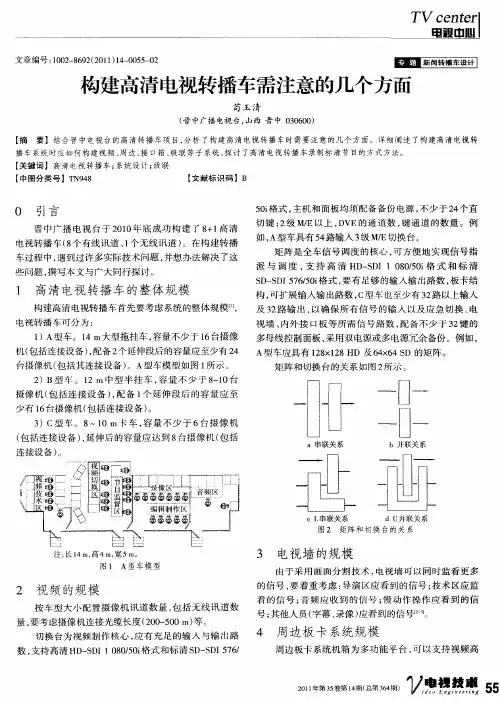

构建高清电视转播车需注意的几个方面
苟玉清 （晋中广播电视台，山西晋中０３０６００）
【摘 要】结合晋中电视台的高清转播车项目，分析了构建高清电视转播车时需要注意的几个方面。详细阐述了构建高清电视转 播车系统时应如何构建视频、周边、接口箱、级联等子系统，探讨了高清电视转播车录制标清节目的方式方法。 【关键词】高清电视转播车；系统设计；级联 【中图分类号】ＴＮ９４８ 【文献标识码】Ｂ
０ 引言
晋中广播电视台于２０１０年底成功构建了８＋１高清 电视转播车（８个有线讯道、１个无线讯道）。在构建转播
车过程中，遇到过许多实际技术问题，并想办法解决了这
些问题，撰写本文与广大同行探讨。
１ 高清电视转播车的整体规模
构建高清电视转播车首先要考虑系统的整体规模ｕ ，
电视转播车可分为： １）Ａ型车。１４ ｍ大型拖挂车，容量不少于ｌ６台摄像
机（包括连接设备），配备２个延伸段后的容量应至少有２４ 台摄像机（包括其连接设备）。Ａ型车模型如图１所示。 ２）Ｂ型车。１２ ｍ中型半挂车，容量不少于８～１０台
摄像机（包括连接设备），配备１个延伸段后的容量应至 少有１６台摄像机（包括连接设备）。
３）Ｃ型车。８～１０ ｍ卡车，容量不少于６台摄像机
（包括连接设备），延伸后的容量应达到８台摄像机（包括 连接设备）。
注：长１４Ｉｎ，高４ｍ，宽５ ｍ。 图１ Ａ型车模型
２视频的规模
按车型大小配置摄像机讯道数量，包括无线讯道数 量，要考虑摄像机连接光缆长度（２００～５００ ｍ）等。
切换台为视频制作核心，应有充足的输人与输出路 数，支持高清ＨＤ—ＳＤＩ １ ０８０／５０ｉ格式和标清ＳＤ—ＳＤＩ ５７６／ ５０ｉ格式，主机和面板均须配备备份电源，不少于２４个直
切键；２级Ｍ／Ｅ以上，ＤＶＥ的通道数，键通道的数量。例 如，Ａ型车具有５４路输入３级Ｍ／Ｅ切换台。
精彩实况完美呈现——国庆60周年庆典活动中央电视台现场高清转播技术方案介绍
粤-_啊■_
穹Z—■曩嚼凹竖魈望辱馥蔓}彝}肾’‘”题]黼隳国碍_叮一■’、
磷妇幽‰幽圆蕊i_
、、～’f。’’i黪。糟彩窭湿弃姜旱现*～I?。‘‘
旷o0：刍潦
，_
蝣l麟I{l，劁’隧≥／／／
口中央电视台张宝安姜柏宁
2009年10月1日．世界目光再次投向中国．投向北京．投向天安门广场。举国期盼：举世瞩
目—新中国迎来了她60周年的华诞。中央电
视台借助高科技转播手段．将国庆阅兵、群众游
行及焰火晚会的精彩实况．完美地呈现给了亿
万观众。美轮美奂的场景令观众犹如身临其境。本文结合中央电视台在新中国成立60周
年电视转播中的具体工作．从基本原则、方案
内容、难点和创新以及经验和收获几个方面．对60周年国庆庆典活动现场高清转播技术方
案进行了简要介绍．并针对转播中遇到的问题
以及解决方法进行了简明扼要的说明。
为了高水准地完成庆典活动的电视直播任务．在确立技
术方案之前．确定了以下技术原则：●以安全播出为本．确保各系统方案设计可靠安全：●以服务节目为准．合理调配技术资源：●以努力创新为点．大胆采用先进技术：整体转播采用高清／立体声制作；标清播出下变换4：3格式；●时政画面4：3构图；●其他画面14：9构图；采用区域性分系统制作：因为天安门地区的庞大．庆
典活动沿线较长．现场采取了区域性的分系统制作；分系统回传中央电视台800平米演播室机房．在演播
室进行整体制作：
现代电梗技】lc2010．1●分系统回传通路为两跆光缆／一路微
波．要求安全可靠：●提供公用信号和单边制作：对中央电
视台各个频道提供单边制作。
：现场转播方案介绍
1．转播系统及设蔷配制撅况
转播系统分为A、B、C、D、E、F共六
个分转播系统。整体庆典活动有56个有效转
播机位．晚上群众联会焰火晚会机位略有缩
减。转播系统采用两辆大型高清转播车．一套高清EFP系统、两辆音频制作车，动力保障车等。设备方面．采用了直升机
航拍、飞猫、移动无线跟踪、升降云梯、防抖自动聚焦镜头、加长摇臂、电动轨道等特种设备。25套高清ENG单机、32套
基于Dante网络架构现场音频系统的设计与实施——以江苏卫视《非诚勿扰》现场音频系统改造方案为例
演艺科技 ENTERTAINMENT TECHNOLOGY
5
Audio and Video Integration音视频集成专题
2010年开播的《非诚勿扰》是江苏卫视王牌综艺节
目之一。其现场音频制作方面，传声器数量多达37支，
调音师既要制作符合播出标准的音频信号，又要兼顾现
场各个区域的扩声信号，这对于调音师掌控系统的能力
是非常大的考验。同时，对于前期系统的设计而言，由于《非诚勿扰》有许多主持人和嘉宾现场即兴发挥的内
容，如果音频系统出现问题导致节目录制中断，主持人
和嘉宾的情绪是无法再现的，因此，对系统的稳定性提
出了较高的要求。
由于原有的音频系统已经出现了部分老化，在通道
数量和处理能力上已经无法满足《非诚勿扰》改版后的
录制需求，因此，现场音频系统进行提档升级，构建了
基于Dante网络架构的现场音频系统解决方案。
1 关于Dante协议
Dante是一种基于网络IP的数字音频传输协议，具【摘 要】 阐述江苏卫视《非诚勿扰》现场音频系统升级改造方案基于Dante网络架构，并根据功能需求配置交换机、调 音台、接口箱、传声器系统等硬件、软件。【关键词】 音频系统；Dante；音频网络协议（AoIP）；交换机；调音台；接口箱；无线传声器系统DOI：10.3969/j.issn.1674-8239.2021.03.002Design and Implementation of Live Audio System Based on Dante Network Architecture
- Taking Jiangsu Satellite TV's "If You Are the One" Live Audio System Transformation Scheme as an Example
WANG Hai-yue, LI Hao-tian(Jiangsu Broadcasting Corporation，Nanjing Jiangsu 210008, China)【Abstract】This paper expounds the upgrade and transformation scheme of the live audio system of Jiangsu Satellite TV's "If You Are the One" based on the Dante network architecture, and the hardware and software such as the switch, mixer, interface box and microphone system are configured according to the functional requirements.【Key Words】audio system; Dante; Audio over IP (AoIP); switch; mixer; interface box; wireless microphone system
连云港市广播电视台移动新闻直播车的设计与应用
……………………………………………………………最新资料推荐…………………………………………………
连云港市广播电视台移动新闻直播车的设计与应用
梁峰杨思智
摘要：本文介绍了连云港电视台新闻直播车的系统设计思路、系统构成和设备应用情况。
关键词：新闻直播车 地面数字电视技术 COFDM 摄像机微波
1、项目概况
当今广播电视新闻正朝着缩小新闻事件发生和报道的时间差的方向发展，广播电视的时效观已经从过去的“TNT”(Today’s News Today,今天的新闻今天发)变为现在的“NNN”(Now News Now,即时的新闻即时发)。广播电视新闻最迷人的魅力就是现场同步直播。对于地市级广播电视台本地新闻节目是最重要的资源，是彰显整个台综合实力的一个重要窗口，因此各地电视台新闻节目直播就成为了常态。数字微波新闻直播车，也叫电视新闻移动直播车，其实质就是移动的数字微波传输系统，这种新的信号传输手段，现在正越来越多地应用于电视新闻事件的快速直播与报道。移动数字微波传输系统，它采用了地面数字电视传输技术，突破了以往的固定微波和卫星必须“点对点”进行“可视”传输的束缚，它支持“非可视”高速移动信号传输，这种优势是固定微波和卫星所无法比拟的。
连云港广播电视总台为进一步做好对新闻实践的快速反应能力，
决定装备一辆五迅道（一无线+三有线+一车载遥控摄像机）移动新闻
直播车。使其具备先进的标清数字传输技术，可使用微波、网络传输信号，既能满足一般的新闻节目和小型活动的现场直播，又能实现移
动直播。系统设备规格符合广播电视行业技术标准，符合数字电视技 ……………………………………………………………最新资料推荐…………………………………………………
术的发展方向，能确保今后一定时期的先进性。系统结构简单、功能
齐全、具备快速应急手段。
项目包括：摄像机微波传输系统、车载微波传输系统、网络传输
系统、音视频设备、系统设计和系统集成、车体及车体改造。
县级台广播直播电视转播车方案设计
文章编号：１００２—８６９２（２０１０）１２—０１２１－０３ ｒ．’ｃｅｎ｜ｅＩ． —＿］
县级台广播直播电视转播车方案设计
刘 勤．裴艾军 （江苏省建湖县广播电视台，江苏建湖２２４７００） ・技术交流・
【摘 要】介绍了建湖广电台集广播、直播、电视转播为一体的综合性广播电视车的方案设计情况。从经济性、实践性的角度出发， 详细介绍了车体布局，以及广播直播系统、电视转播系统、电源系统的方案设计。 【关键词】广播直播；电视转播；布局方案；供电电源 【中图分类号】ＴＮ９３１；ＴＮ９４８ 【文献标识码】Ｂ
１ 引言
建湖广电台于２００８年规划建设了一辆广播、直播、 电视转播综合性使用的广播电视车，实现了现场电视直
播和录像的要求，为全县经济建设宣传和丰富人民群众 的文化生活发挥了较大的作用。
２ 车体布局方案
车体布局的总体方案是按照所选车型（江西产江铃 全顺ＪＸ６６４１Ｔ型）车体的结构情况，根据广播和电视实
际使用特点，综合考虑，统一设计。布局示意图如图１所 示。图中尺寸为实用平面数据，单位为ｍｍ。 储物 电视 ｉ。作睡 …广播 …一
图ｌ 车体布局示意图 广播电视直（转）播车内部按横式方式布局，分为广 播区、工作区、电视区和储物区。将广播直播区域安排在
车子前段．广播区与驾驶室间用隔音墙隔开，并在靠右 侧设一透明隔音推拉门作为人员进出及观察使用。广播 区域设立２个机柜，１个操作台面。主备调音台分别固定
在操作台面上。 中间＿Ｔ作区域为合用，工作区域内设２个固定活动
座位，可前后转动，双向使用；座位底端带短距滑槽，可 前后移动。车内右侧边设２个弹立式座位，不坐时自动 弹贴在车墙边。
电视转播区域安排在车子后段 电视区域设立３个 机柜，１台操作台面。切换台就固定在操作台面上。 储物区域设在车后，开双车门，区域空间作为电缆线
盘存放及其他储物使用。 车顶前后段各安装一副吸盘式半波鞭状广播调频
（频率为１０２ ＭＨｚ）发射天线。车顶中间位置安装ｌ台一
石家庄广播电视台电视高清化改造设计与实践
石家庄广播电视台电视高清化改造设计与实践
摘要：本文以石家庄广播电视台广播电视台电视高清化改造项目为例，叙述了电视台高清化改造的思路、技术方案、实施过程，介绍了高清摄像机、融媒体技术平台及非线性编辑网、演播室及周边、高标清同播系统、高清电视转播车等分项实施的特点。
关键词：电视高清化；非编；转播车；高标清同播
引言
近年来国家广播电视总局将高清电视发展确立为重大战略任务和重点工程，相继印发《关于加快推进高清电视发展的通知》（新广电发〔2017〕250号）等推进广电高清化发展的政策和通知，明确要求到2020年省会台及以上电视台所有频道的节目均为高清信号播出。2014年，石家庄广播电视台开始在前期摄录设备、新闻非编网、电视播控系统进行了高清化改造实践。2014年9月，随着我台电视播控系统高清化改造的完成，新闻综合频道全部实现高清化制播，成为我台第一个高、标清同播频道，其余自办频道也已具备高、标清同播能力。近年来，石家庄广播电视台根据本台情况，统筹设计全台高清化改造，并逐步加快推进。2021年，计划利用政府债券项目实现全台高清化。
