侧拉部分的活动线槽，侧拉厢活动时线槽做到 收缩自如，不影响电缆。
2个出入门配置有雨篷，支持电动/手动控制方式。
1.2.3 厢体内部
全部走线槽均安装在地板下面，走线槽与车体底 盘之间采用铝合金材料隔离，以增强密封性。为便于 检修，地板配有活动地板观察窗。
1.2.4 电气系统
供电系统
电源系统符合中国标准，支持3相5线式380V电源。通过 一台70KVA隔离变压器向电源架的配电板供电，并被分为单相 220V电源。220V 的交流电系统通过三台自动稳压器为技术设 备提供电源，并为整个转播车、照明灯、电源插座和空调系 统提供电源。
主控制台安装在监视墙前。总导演工位位于主控台中 央，其左侧为技术切换和助理导演工位，其右侧为两个字 幕员工位。
4、技术区
技术区由十四个技术机柜组成。厢体左侧为技术控 制区，共六个机柜，右侧和后侧为设备机柜，车体后侧 除机柜设备外还有配电柜。
1.2 转播车底盘及车体各部分介绍
1.2.1 底盘
1.1 车体结构及车内布局方案
1.1.1 车体结构
为了达到对车内空间的需求，此次设计的车体，厢体 部分采用双侧拉结构的拖挂设计方案。
以车辆前进的方向为正方向，车体左侧有两个单侧拉 厢体，车体右侧有一单侧拉厢体。
采用以上结构，该车的各区域的内部空间可以 达到音频区11平方米，导演区17平方米，辅助制作 区14平方米，技术区12.9平方米的技术要求。
在箱体制作的过程中还有一些细节特别值得注意：
出入门的位置，设计上要注意其位置在满员工作的时 候仍能方便人和设备的进出，并尽量不影响其它人员 的工作；
出入门的门锁高度要合适，不要太高，方便人站在地 上就可以开门；
全车的门锁要统一，最好是一把钥匙就可以开所有的 门（包括检修门、侧群箱、出入门等）；
电视转播车的音频系统
电视转播车的音频系统[作者：广东省湛江市电视台刘培焕]电视转播车是一个完整的电视节目现场拍摄制作和转播单位，是一个微型的电视台。
因为它所具有的机动性、时效性、灵活性和多功能性等优点，现在已被各家电视台广泛采用，成为除演播厅以外的新闻、文艺节目和体育比赛等各种场合电视节目现场制作和转播的一种重要手段。
转播车系统包括：摄像机、切换台、字幕机等视频系统；录音合成、通话对讲等音频系统以及配电系统等。
本文以湛江市电视台转播车为例谈谈转播车的音频系统。
一系统设计转播车音频系统的设计按工作习惯一般设计为两级调音，车上的调音为第二级调音。
所谓两级调音，即在节目现场进行录音合成，然后通过转接盒和音频综合电缆或音频电缆送至转播车上调音台，再经过音频分配放大器，与视频信号一起送给车载录像机或送给微波传送发射或送给光发射机通过光纤把视音频信号传回台内，同时回馈给车上导演区、技术区、音频区的监听音箱。
图1为音频系统原理工作方框图。
这种现场调音的工作方式，比较直观可靠益于掌握现场情况。
常用于大型文艺晚会和体育比赛的现场解说。
图2为转播车上音频系统电路图。
二音频系统的工作过程下面谈谈音频系统的工作过程。
1. 转接盒和综合电缆一般的文艺晚会只需要用一条音频电缆从一级调音台连接到转播车的音频外接口上即能正常工作，但体育比赛涉及到现场解说时必须要用转接盒和综合电缆。
音频综合电缆，顾名思义是指多路音频信号传输电缆线。
它一般包括音频平衡传输线、视频线、电源线以及通话线等。
它与外部信号交流是通过转接盒来实现的。
转接盒的输入输出信号如图3所示。
在体育比赛的现场制作中，现场合成的音频信号一般分为一主一备馈给转接盒，有时的大型国际会议需合成信号外，还需传送国际声道（也是一主一备）。
这样转接盒上要有4个音频输入口。
有时现场也需要转播车上送来的信号（一般为VTR放像时的声音），所以要有两路音频返出口。
对于体育比赛的现场解说或现场直播节目，解说员要根据画面进行讲解，录音师根据画面选择声音，并且要准确知道开始和结束时间，所以转接盒要有视频输出口用于监看，一般有两路。

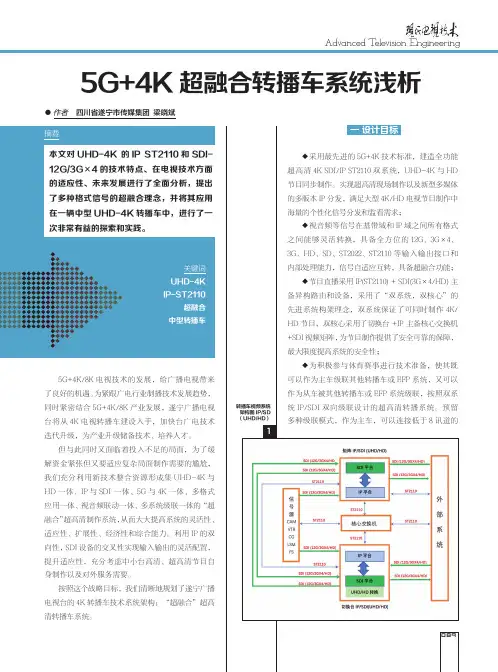

5G+4K超融合转播车系统浅析
089
中心技术
SYSTEM TECHNOLOGY
小型转播车、箱载 EFP 移动制作系统和中小型演播 室，最高可以成为 22 讯道的超高清直播系统。也 可以作为从车，给其他大型转播车和演播室提供超 高清节目信号，其 Tally 系统、UMD 系统、通话 系统可以适配大部分系统，特别是 IP 通话系统可 以与不同品牌的通话系统连接。本转播车系统具备 按需求拆分、组合和级联的优势，使用方式灵活， 应用场景很广泛。
地）3.96 米，车厢内实用高度 2.1 米，采用右侧拉 厢式结构，侧拉厢长度为 6.4 米，实用高度 1.95 米， 拉出 1.2 米。牵引头为专用特制车型，双后桥，采 用前后桥空气悬挂，具有适合的功率（最大输出功 率 420 马力），整车允许总重 26000 千克，满足国 六排放标准。 （2）厢体内工作区布局
全车多路 HD 信号和 UHD-4K 信号，预留蓝光或 P2 格式 HD 录像机的线路和安装位置，提供多种记录 需求。系统设计 2 台高清字幕机 / 图文包装系统，预 留 UHD-4K 双字幕 / 在线包装的线路，以适应高清 和超高清系统的应用要求。系统在 UHD-4K 方式制 作时，同时可以输出 UHD-4K、高清 HDR、高清 SDR 和标清节目，通路的音频嵌入器和下变换器均 采用主备冗余方式。
但与此同时又面临着投入不足的局面，为了缓 解资金紧张但又要适应复杂局面制作需要的尴尬， 我们充分利用新技术整合资源形成集 UHD-4K 与 HD 一体、IP 与 SDI 一体、5G 与 4K 一体、多格式 应用一体、视音频联动一体、多系统级联一体的“超 融合”超高清制作系统，从而大大提高系统的灵活性、 适应性、扩展性、经济性和综合能力。利用 IP 的双 向性，SDI 设备的交叉性实现输入输出的灵活配置， 提升适应性，充分考虑中小台高清、超高清节目自 身制作以及对外服务需要。
广播电视台数字高标清转播车系统及附属设备
广播电视台数字高标清转播车系统及附属设备广播电视台数字高标清转播车系统及附属设备是一种先进的技术设备，用于转播各类节目和活动的高清视频信号。
该系统由一系列主要设备和附属设备组成，以实现高质量、高效率的视频转播。
主要设备包括：高清摄像机、数字视频转换器、视频编码器、混频器、切换器、音频设备、通信设备等。
这些设备相互配合，完成对现场活动的获取、处理和传输。
高清摄像机能够捕捉到最真实的图像，数字视频转换器将模拟视频信号转换为数字信号，视频编码器将数字信号进行编码压缩，以便于传输和存储。
混频器和切换器可以进行画面切换和多画面合成，以满足不同直播需求。
音频设备负责对声音信号的采集和处理，通信设备则提供了与场外进行实时交流的功能。
附属设备包括：移动卫星接收器、无线摄像机、电源供应设备、光纤通信设备等。
移动卫星接收器能够接收到来自卫星的信号，并将其转化为可用的视频信号。
无线摄像机可以灵活地进行拍摄，无需受到有线连接的限制。
电源供应设备为整个系统提供稳定的电力供应，确保设备正常工作。
光纤通信设备则可以实现高速、稳定的视频和音频传输。
通过这些设备的运作，广播电视台可以实现高清、高标清的视频转播。
无论是体育赛事、演唱会、新闻发布会还是各类表彰活动，都可以通过高清摄像机将现场情况实时传输到转播车中，经过处理和编码后再传输给观众。
观众可以通过电视、互联网等渠道观看到画面清晰、流畅的转播内容。
广播电视台数字高标清转播车系统及附属设备的应用，不仅提升了转播质量，也增加了观众的视觉享受。
同时，该系统还能够为广播电视台提供更多的商业机会，例如赞助商的广告植入等，为电视台带来更多的收益。
总之，广播电视台数字高标清转播车系统及附属设备的引入，不仅为转播工作带来了更大的便利和效率，也提升了观众的视觉体验，同时为电视台创造了更多商业价值。
它的应用将进一步推动广播电视行业的发展。
广播电视台数字高标清转播车系统及附属设备是现代广播电视行业的重要工具，其应用范围广泛，包括体育赛事、演唱会、新闻发布会，甚至包括政治大会等各种类型的活动。
浅谈高清转播车系统设计思路与应用
浅谈高清转播车系统设计思路与应用高清转播车系统是指专门用于高清节目转播的专业设备车辆，通常用于电视台、广播公司、演播室等场所。
高清转播车系统的设计思路和应用是非常重要的，它关系到转播节目的质量、效率和稳定性。
在本文中，我们将从系统设计的思路和应用方面进行浅谈。
一、系统设计思路1. 摄像机设备：在高清转播车系统中，摄像机设备是至关重要的组成部分。
设计思路应该以当前最先进的高清摄像机设备为基础，选择高清感光元件、高清镜头等设备，以确保节目的高清画质和色彩还原度。
同时要考虑到摄像机设备的稳定性和便携性，方便在各种场所进行拍摄。
2. 视频传输系统：视频传输系统是高清转播车系统中不可或缺的一部分。
设计思路应该是选择高带宽、低时延的传输设备，以确保视频信号的稳定传输和高清画质的呈现。
还要考虑到传输系统的扩展性和兼容性，方便与不同厂家的设备进行连接和通信。
3. 音频设备：音频设备在高清转播车系统中也占据着重要的地位。
设计思路应该是选择高保真度的音频设备，保证声音的清晰度和还原度。
同时要考虑多声道录音和混音功能，满足不同类型节目的要求。
4. 控制系统：控制系统是高清转播车系统的大脑，设计思路应该是选择高性能的控制设备，实现各种设备的自动化控制和集成控制。
同时还要考虑到控制系统的人机交互界面，方便操作员进行各种参数设置和调整。
5. 供电系统：供电系统是高清转播车系统的基础，设计思路应该是选择高稳定性的供电设备，保证各种设备的正常运行。
同时要考虑到供电系统的节能性和环保性，降低系统的运行成本。
二、应用1. 体育赛事转播：高清转播车系统可以广泛应用于体育赛事的转播中，如足球、篮球、网球等。
优质的高清画质和流畅的视频传输，可以提供观众极佳的观赏体验。
2. 文艺演出转播：高清转播车系统也可以应用于各种文艺演出的转播中，如音乐会、舞蹈表演等。
清晰的画面和高保真的音频，可以为观众呈现出最佳的演出效果。
高清转播车系统的设计思路和应用非常重要，它关系到节目的质量和效果。
电视现场转播车系统的构成与技术应用
电视现场转播车系统的构成与技术应用摘要随着我国科学技术的发展，广告传媒领域的转播和直播工具也不断的完善和更新，只有这些结合了现代科学技术的新的转播系统和设备才能满足现代传媒业发展的需求，电视现场转播车系统就是其中的典型代表，它在很大程度上适应了现代媒体发展的需要，同时成功的结合了多种科学技术，其正广泛的应用于我国的电台现场转播工作中。
本文就是围绕着电视现场转播车系统展开讨论的，系统的阐释了该系统的构成以及技术的应用，希望文中的介绍能够帮助读者了解电视现场转播车的功能等内容，以此推动我国传媒业的健康发展。
关键词电视现场转播车；系统的构成；技术应用中图分类号TN948 文献标识码 A 文章编号1673-9671-(2012)051-0119-01电视现场转播车系统被广泛的应用到我国的电视传媒工作中，相关的技术系统也在不断的完善和更新。
现场转播车的技术系统主要包括以下各部分：转播系统、信号传递系统、灯光音响系统以及电力供应系统。
这其中最重要的部分当然是转播车部分，它是转播过程中信号汇集和处理的中枢系统。
下文将对体统的具体构成进行详细阐释，这里就不在一一赘述。
1 电视转播车系统的构成电视传播系统的构成前面曾经有提到过的，这里在进行系统的阐述。
系统主要由转播车系统、信号传输系统、电能供应系统、现场音像设备系统。
1.1 转播车系统转播车系统是整个转播系统的核心部分。
负责现场信息的收集和处理工作。
即把相关的节目内容转化成视频的形式并进行收集整理，节目内容主要是利用摄像机、麦克等设备转化成视频信号，并有转播车系统进行图像和字幕等方面的处理，最后或录制或有传播系统传输出去。
在进行现场直播工作强，相关的负责人要先将转播车的位置确定下来，确定转播车位置要结合现场具体的情况来确定，同时也要考虑节目的内容和形式的需要，还要综合考虑环境的影响，然后才能是相关技术人员入场。
由于现场直播工作的特殊性，在整个直播过程中相关的工作人员要有总导演进行统一的指挥、安排，所以转播工作要求有一套完备的通讯系统，确保通讯交流。
烟台广播电视台高清转播车系统简介
烟台广播电视台高清转播车系统简介作者：吕怀瀛来源：《科技传播》 2017年第24期摘要本文介绍了烟台广播电视台高清转播车的车体概况、系统结构，阐述了转播车视频系统、音频系统、视/音周边、配电系统的构建以及使用情况。
关键词高清转播车；切换台；矩阵；调音台中图分类号 G2 文献标识码 A 文章编号 1674-6708（2017）201-0060-03烟台广播电视台高清转播车于2014 年5 月正式投入使用，设计为10+2 讯道，同时有4路外来信号输入，实际使用时可扩展为16 讯道。
建成后作为主要的前期转播系统可以满足体育赛事、大型节目的高、标清两版节目的现场录制和直播等任务。
1 车体概况与布局转播车采用厢体半挂式单侧拉结构，选用奔弛Actros1841 LS 为牵引车头，挂车底盘为中集专用挂车底盘，整车长16.5m，车宽2.5m，挂车长12m，侧拉厢长度为7.5m，拉伸宽度1.1m。
车厢内部分为技术区、导播区、音频区3 个工作区域共12 个工位。
空间布局如图1 所示。
2 系统构成与概述转播车系统主要由视频系统、音频系统、通话系统、同步系统、监看/ 监测系统、供电系统等组成。
系统主要设备均具备网络功能，所有音/视频输入、输出信号均连接音/ 视频跳线盘，可实现信号的集中调度、集中分配、互为备份。
2.1 视频系统高清车视频系统设计为纯高清内核。
系统架构为切换台+ 矩阵双通道输出的模式，以信源共享和源名跟随的方式满足对摄像机和切换台资源的统筹指配。
高清切换台为主制作设备，1ME 卫星面板作为备份和第二套节目制作设备。
多格式高清矩阵为信号总调度，用于应急、监看、录像、慢动作、测试、外接口板等信号的调度、切换，矩阵的应急母线为节目应急输出通道。
标清信号经上变换与其他高清信号源信号同时进入高清切换台及高清矩阵，采用机箱内置广播级下变换卡将高清信号下变化为标清信号，满足标清信号的记录及外部输出的需要。
视频系统简图如图2 所示。
高清电视转播车的视频系统设计与研究
高清电视转播车的视频系统设计与研究Ｒａｄｉｏａｎｄｔｅｌｅｖｉｓｉｏｎ广播电视在上个世纪的30年代末期，第一辆电视转播车在法国诞生。
电视转播车作为一个可以移动的“小电视台”，大大增加了新闻转播的机动性和灵活性。
电视转播车移动能力强，活动直径大，能够在新闻发生的现场，对新闻进行录制和编辑，然后将节目传送到电视台。
近年来，原有的电视台节目转播模式的弊端慢慢显露的出来，很多大型的活动和新闻现场不能得到及时的转播，节目质量普遍偏低，各大电视台对高清电视转播车的需求量越来越大，特别是随着的电视数字技术的高速发展，高清电视转播车的价格逐年下降，这在很大程度上促进了高清电视转播车的普及。
最近几年，中国各大电视台基本都已经购置了高清电视转播车，新闻采集和转播的能力大大提高，节目质量也有较大的提升。
１总体设计原则在对高清电视转播车进行功能性的设计时，要根据其需求出发。
高清电视转播车主要的任务就是完成各种新闻现场的录像和转播制作，同时还需要为将来电视转播的拓展在设备上留出一定的扩展空间。
所以在做设计时，需要满足的第一条原则就是保证系统的先进性和稳定性。
第二条原则就是要尽可能的选择高带宽、具有大码流的能力的主体设备。
这主要是因为高清视频的信号比数字标清视频信号的码流要大好几倍，这也是在设计中不能忽视的重点之一。
２视频系统的构成与设计高清转播车的视频系统属于其信号信号制作系统，主要由摄像机及调整系统、切换台制作系统、矩阵、跳线等系统组成，其中又以切换台制作系统、矩阵最为重要。
2.1 摄像机及调整系统摄像机系统是整个转播车的最前端部分，负责采集信号。
摄像机系统的好坏直接决定了最后输出信号质量的高低。
目前，各国高清转播车采用的摄像机主要有索尼公司的HDC-1580、日立公司生产的SK-HD100等。
承德广播电视台所采用的摄像机是日立公司生产的SK-HD100，主要看中其专门针对GIGAWAVE HD RF系统开发了无线控制适配器。
