2021版对高层民用建筑消防给排水设施设置的几点探讨
超高层建筑给排水及消防设计中的几点问题
甲级防火 门费用较高 ， 当甲方要求住宅户门采用 乙级防火 门时 ， 可考虑采
１工 程 介 绍
某工程总建筑面积 ８ ００ ００ ｍ 。建筑一至五层 为裙楼； 六层以上为两个
用本设计方案， 但应得到 当地消防主管部门的认可。
２ 减 少减压阀在消防系统 中的使用 ， ．２ 增强系统可靠性 在一般的高层建筑中， 当消防系统需要 分区设置的时候， 通常有两种 设计方案： 第一种 方案， 整个系统采用一套加压设备， 高区利用加压设备 直接供水 ， 低区经减压阀减压后供水； 中、 第二种方案 ， 每个分 区独立设置
变频设备时应 注意两点， 首先变频设备主泵 流量不宜过大 ， 比如系统最大
用水量为 １０ 。 ｈ 选 用三 台 ４ｍ ／ ２ｍ ／ 时； ００ ｈ的主泵的节能效果优于选择两 台 ６ｍ ｈ 的主泵； ０３／ 其次根据水泵 的工况曲线， 调速泵在额定转速时的工 况点， 应位于水泵 高效区的末端， 以保证水泵处于高效 区内工作。合理划
下， 最好每个分 区独立设置加压设备 ， 少减压 阀在 消防系统 中的使用 。 减
如 因建设初期资金限制或泵房面积所限等问题采用第一种方案时．减压 阀应考虑并联设置两套， 一用一备， 以增加系统 的可靠性 。 ２ 生活给水系统竖向分 区及节能问题 ．３ 根据 《 建筑给排水设计规范》 Ｂ ０ １－ ０ ３中相 关条文 ： Ｇ ５ ０ ５２ ０ 高层 民用建 筑生活给水系统应竖向分区，且各分区最低卫生器具配水点处静水压力 不宜大于 ０ ４ Ｍ ａ ． ５ Ｐ ，水压大于 ０ ５ Ｐ 的入 户管宜设置减压阀。在 目前 ．３ Ｍ ａ
加压设备， 不设减压 阀ห้องสมุดไป่ตู้
住宅塔楼， 中 Ａ 其 塔建筑高度为 １９８ｍＢ １．０ ， 塔建筑高度为 ９．５。 ９１ｍ 裙楼首

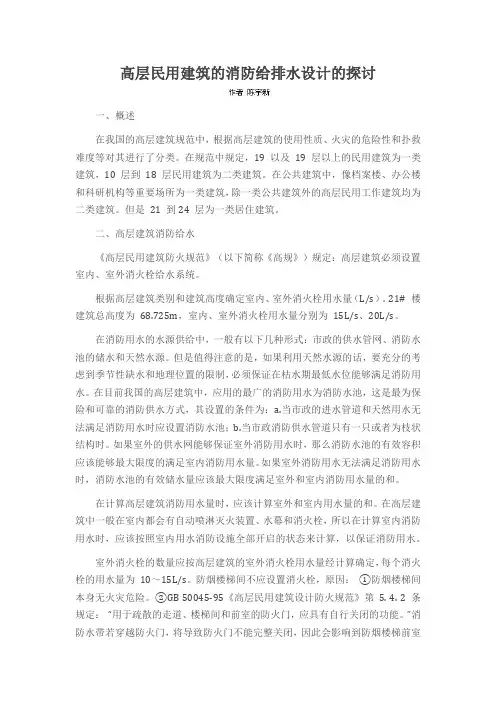

高层民用建筑的消防给排水设计的探讨
高层民用建筑的消防给排水设计的探讨一、概述在我国的高层建筑规范中，根据高层建筑的使用性质、火灾的危险性和扑救难度等对其进行了分类。
在规范中规定，19 以及19 层以上的民用建筑为一类建筑，10 层到18 层民用建筑为二类建筑。
在公共建筑中，像档案楼、办公楼和科研机构等重要场所为一类建筑，除一类公共建筑外的高层民用工作建筑均为二类建筑。
但是21 到24 层为一类居住建筑。
二、高层建筑消防给水《高层民用建筑防火规范》（以下简称《高规》）规定：高层建筑必须设置室内、室外消火栓给水系统。
根据高层建筑类别和建筑高度确定室内、室外消火栓用水量（L/s）。
21# 楼建筑总高度为68.725m，室内、室外消火栓用水量分别为15L/s、20L/s。
在消防用水的水源供给中，一般有以下几种形式：市政的供水管网、消防水池的储水和天然水源。
但是值得注意的是，如果利用天然水源的话，要充分的考虑到季节性缺水和地理位置的限制，必须保证在枯水期最低水位能够满足消防用水。
在目前我国的高层建筑中，应用的最广的消防用水为消防水池，这是最为保险和可靠的消防供水方式，其设置的条件为：a.当市政的进水管道和天然用水无法满足消防用水时应设置消防水池；b.当市政消防供水管道只有一只或者为枝状结构时。
如果室外的供水网能够保证室外消防用水时，那么消防水池的有效容积应该能够最大限度的满足室内消防用水量。
如果室外消防用水无法满足消防用水时，消防水池的有效储水量应该最大限度满足室外和室内消防用水量的和。
在计算高层建筑消防用水量时，应该计算室外和室内用水量的和。
在高层建筑中一般在室内都会有自动喷淋灭火装置、水幕和消火栓，所以在计算室内消防用水时，应该按照室内用水消防设施全部开启的状态来计算，以保证消防用水。
室外消火栓的数量应按高层建筑的室外消火栓用水量经计算确定，每个消火栓的用水量为10～15L/s。
防烟楼梯间不应设置消火栓，原因：①防烟楼梯间本身无火灾危险。
浅析高层建筑给排水消防设计问题
浅析高层建筑给排水消防设计问题高层建筑给排水消防设计是建筑设计的重要组成部分，涉及到建筑的排水、供水、消防等系统的规划和实施。
在高层建筑给排水消防设计中，需要考虑到众多的难点和问题，本文将从以下几个方面来进行分析和探讨。
一、排水系统设计问题排水系统对于高层建筑来说至关重要，因为排水系统的不稳定或不良设计很容易导致腐蚀、漏水、堵塞等问题。
在高层建筑中，排水系统的设计必须考虑到垂直高度、水流速度、排水管道直径等因素。
同时，应采取合适的排水管道材料，如PVC、铸铁、不锈钢等，以确保排水系统的稳定性和可靠性。
供水系统也是高层建筑中必不可少的系统之一。
在高层建筑中，供水系统的设计要考虑到水压、水流量、管道的材质和直径等因素。
同时，在高层建筑中，清水和污水在管道中通过不用的管道进行供水和排放，因此需要在设计过程中考虑到不同出水口的位置和管道的布局。
消防系统是高层建筑中最重要的系统之一，尤其是在火灾发生时会直接影响到人民群众及建筑物本身的安全。
在高层建筑中，消防系统应包括消防水源供应、消防设施及防排烟系统等。
消防设施要配合建筑结构设计、电气设备设计等其他系统设计，整合设计以达到消防综合效果最佳程度。
四、污水处理问题高层建筑污水处理也是一个难点。
污水处理是指通过物理、化学或生物手段将污水转化为可重新使用的清洁水。
在高层建筑中，由于压差和高度的问题，垂直排水道在污水处理中通常面临着很大的挑战。
因此，在污水处理设计中，需充分考虑到自来水和污水之间的换热问题及污水的后处理问题。
总的来说，高层建筑给排水消防设计需要协调各个系统，确保系统稳定可靠。
在设计初期应根据建筑结构、用户需求、地形环境等因素进行系统调整，以保证设计质量和工程安全。
另外，为了尽可能避免系统故障和安全隐患，需要定期进行维护和检查，确保系统始终保持在最佳的运行状态。
高层民用建筑消防给排水设计常见问题探讨
高层民用建筑消防给排水设计常见问题探讨摘要：随着社会经济的不断发展，我国各行各业都取得了显著的发展和进步。
就建筑业而言，越来越多的高层建筑项目在建筑领域。
高层民用建筑的消防给水排水设计在建筑设计中占有非常重要的地位和作用，在一定程度上直接影响着人们的生命财产安全。
因此，如何提高高层民用建筑消防给水排水方案的合理性和科学性是目前亟待解决的关键问题。
因此，本文从多个角度对高层民用建筑消防给水排水设计进行了深入研究。
关键词：高层民用；建筑消防；给排水设计；常见问题导言随着中国市场经济体制的不断完善，高层民用建筑工程体系也在不断优化。
目前，我国高层民用建筑消防给水排水设计模式还存在许多问题。
我们需要根据高层民用建筑的实际应用，分析消防给水排水模块的弊端，以满足居民生活的需要，提高其综合运营效益，维护社会运营秩序的稳定。
1给排水消防设计存在的问题1.1设计人员观念落后在进行高层建筑给排水消防设计时，由于设计理念落后，设计者往往将高层建筑给排水消防设计视为普通建筑。
这种建筑给排水消防方案的设计在高层建筑施工中没有发挥实际作用，导致了一系列安全问题，对给排水消防系统的安全产生了不利影响。
一旦发生火灾，由于消防设计中存在的问题，在短时间内很难有效控制火灾危险，从而严重影响居民的住宅安全和财产安全。
1.2消防水池设置得不标准目前有很多高层民用建筑的消防水池设计的不符合标准要求，例如由于设计人员没有明确消火栓的用水量以及火灾的延续时间，而致使消防水池设计的容积偏小，不满足使用要求。
有些工程通过添加自动喷淋灭火系统来弥补设计缺陷，但是并不会增加消防水池的有效使用容积。
再如，由于一些地区的自来水单位不能保证市政安全供水量，用来供应室内外消防的水源就要储存在消防水池之中，所以需要消防水池有更大的容积才能满足需要；除此之外，有着建筑消防给排水设计只考虑了消防用水这一部分消防水池储存量，却忽略了消防车取水口的合理设置或消防水池的位置不利于消防车取水等。
刍议高层民用建筑消防给排水设计探讨
刍议高层民用建筑消防给排水设计探讨摘要：笔者主要从高层建筑室内消防系统；以及高层民用建筑消防给排水优化设计策略，等方面探讨了本文主题，旨在与同行共同学习、共同进步。
关键词：高层民用建筑；消防；消防给排水设计高层民用建筑在规模上相对来说比较大，受到不安全因素的影响也比较多，所以这就需要在消防给排水的设计过程中，加强设计的科学合理性，从而保障高层民用建筑的安全。
在这一情况下，加强对高层民用建筑消防给排水设计的理论研究就有着实质性意义。
一、高层建筑概述1. 分类中国《民用建筑设计通则》（GB 50352—2005）将住宅建筑依层数划分为：一层至三层为低层住宅，四层至六层为多层住宅，七层至九层为中高层住宅，十层及十层以上为高层住宅。
除住宅建筑之外的民用建筑高度不大于24m者为单层和多层建筑，大于24m者为高层建筑（不包括建筑高度大于24m的单层公共建筑）；建筑高度大于100m的民用建筑为超高层建筑。
建筑高度的计算：当为坡屋面时，应为建筑物室外设计地面到其檐口的高度；当为平屋面（包括有女儿墙的平屋面）时，应为建筑物室外设计地面到其屋面面层的高度；当同一座建筑物有多种屋面形式时，建筑高度应按上述方法分别计算后取其中最大值。
局部突出屋顶的瞭望塔、冷却塔、水箱间、微波天线间或设施、电梯机房、排风和排烟机房以及楼梯出口小间等，可不计入建筑高度内。
2.定义在中国，旧规范规定：8层以上的建筑都被称为高层建筑，而目前，接近20层的称为中高层，30层左右接近100m称为高层建筑，而50层左右200m以上称为超高层。
在新《高规》即《高层建筑混凝土结构技术规程》（JGJ3－2002）里规定：10层及10层以上或高度超过28m的钢筋混凝土结构称为高层建筑结构。
当建筑高度超过100m时，称为超高层建筑。
最新定义：超过一定层数或高度的建筑将成为高层建筑。
高层建筑的起点高度或层数，各国规定不一，且多无绝对、严格的标准。
国外定义：在美国，24.6m或7层以上视为高层建筑；在日本，31m或8层及以上视为高层建筑；在英国，把等于或大于24.3m的建筑视为高层建筑。
高层民用建筑的消防给排水设计要点探讨
高层民用建筑的消防给排水设计要点探讨摘要：随着城市化进程的加快，城市中的高层建筑越来越多，民用建筑的总层数也越来越多。
由于高层建筑中居住人口众多，整个工程的结构非常复杂，一旦施工方案设计出了问题，将会导致火灾以及其他重大事故的发生。
为了保证建筑物内的一切设备和人员的生命安全，必须对其进行高水平的消防给排水设计。
基于此，本文着重对高层民用建筑的消防给排水设计的有关问题进行探讨，以确保整个建筑物的防火系统的安全、稳定，为今后的大规模火灾防治奠定了坚实的基础。
关键词：高层民用建筑；给排水；消防设计；引文：城市高层民用建筑因其自身的特性，常常会出现消防问题。
由于高层民用建筑的施工需要大量的人力，其所用的机械设备也比较复杂。
同时，由于建筑物的内部通风能力比较差，各种线路的构造也极其复杂。
若不正确的布线，则容易导致高层建筑发生火灾。
目前，我国各大城市有关部门在城市高层民用建筑中都建立了有效的消防给排水系统，可以有效地解决高层民用建筑突发的消防问题。
有关单位要对消防系统的整体组成进行有效的分析，并对其存在的缺陷进行合理的改善，有效地改善给排水系统的运行性能，保证了火灾发生时的灭火工作的顺利进行。
一、高层民用建筑消防给排水建设中存在的主要问题在未来的民用建筑发展中，高层建筑是极其重要的一部分，也是高层民用建筑的主要组成和发展趋势。
为此，应加强对高层民用建筑的施工、安全、稳定、节能环保等方面的工作。
必须从工程建设的各个环节着手，使整个工程的施工质量达到最优。
但是，目前我国高层住宅的消防给排水系统在实际应用中仍有许多问题。
如室内、室外消火栓欠缺、消防水源短缺、自动喷水系统需要改进等。
在建筑工程中，消防水源的选择要与高层民用建筑的消防给排水设计要求相适应，在建筑周围设置两个独立的引水通道，以保证火灾发生时能够得到及时、高效的供水。
然而，在实际工程中，有关单位为了节省工程造价，常常忽视防火，仅在建筑周边设置一处水源，导致火灾时出现严重缺水，从而造成严重后果。
高层民用建筑消防给排水设计常见问题探讨
高层建筑消防给排水设计应注意的问题与对策_5
高层建筑消防给排水设计应注意的问题与对策发布时间：2021-08-19T14:49:42.213Z 来源：《建筑实践》2021年11期作者：米娴妙1 李斌2 [导读] 高层建筑中消防给排水设计是非常关键的环节，当建筑物发生火灾时，通过消防给排水系统可以在第一时间控制火势，减少人们的损失，也保障了居住者的生命安全。
米娴妙1 李斌21 机械工业第六设计研究院有限公司，河南郑州 4500002 豫兴建筑工程有限公司，河南郑州 450000摘要：高层建筑中消防给排水设计是非常关键的环节，当建筑物发生火灾时，通过消防给排水系统可以在第一时间控制火势，减少人们的损失，也保障了居住者的生命安全。
因此，高层建筑消防给排水设计要求非常严格，科学的消防给排水设计可以节约施工成本、建筑面积，而且在火灾发生时也能发挥其作用，满足扑救工作的需要。
在本文中主要分析了高层建筑中消防给排水设计应注意的几点问题，然后提出解决对策，提高消防给排水系统的性能，满足高层建筑发展对使用功能的要求。
关键词：高层建筑；消防给排水；设计1高层建筑给排水及消防管道的要求1.1给水设计的要求对于高层民用建筑，水是最有效也是最快速的灭火工具，虽然在实际灭火的过程当中也会运用到其他的工具，但是水却是最不可缺少的。
同时，与普通的单层或者多层建筑相比较，高层建筑为了应对火灾的发生，必须确保水源的可靠、充足。
由此可以看出，水源在高层建筑消防工作当中扮演重要的角色。
当设计人员在对高层建筑进行设计的过程当中，为了进一步地确保水源可靠，对于给水设计的要求应满足两点，其一：首先需要对高层建筑的结构特点与情况进行仔细地分析与研究，之后选择出最恰当的给水方式，确保高层建筑在使用的过程当中水源供应十分的充足；其二：合理布置消防设施，能够让消防人员第一时间接触到灭火设施。
1.2排水设计要求假如高层建筑当中发生了火灾，势必会需要大量的水来进行灭火，消防排水设计就应该确保灭火工作这些水能够顺利、快速地排出，防止有大量的积水存在，对高层建筑造成二次的伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021版对高层民用建筑消防给排水设施设置的几点探讨
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0816
2021版对高层民用建筑消防给排水设施设
置的几点探讨
随着城市建设的快速发展，人民生活水平的日趋提高，高层民用建筑越来越多的出现在现代城市之中。
目前，温州市共有各类高层建筑1847幢，其中，一类高层居住建筑456幢，二类高层居住建筑836幢，一类高层公共建筑368幢，二类高层公共建筑172幢，高层工业建筑15幢。
这象征着城市的繁荣与发展，但同时高层民用建筑具有的火灾蔓延快、人员疏散难、扑救难度大等特点，给消防工作带来了一定的难度。
对于立足于自救的高层民用建筑来说，直接作用于灭火的消防给水设施尤为重要。
本文就工作实践中碰到的情况结合现行防火规范对高层民用建筑消防给排水设施的设置做几点探讨。
一、室外消火栓与水泵接合器的设置
室外消火栓是消防用水的取水口，而水泵接合器的主要用途是供消防车从室外消火栓取水，通过其将水送入室内消防给水管网，供灭火用。
在高层民用建筑设有消防水池（储有满足火灾延续时间内的消防用水）的情况下，这是对消防用水的一种补充，使得系统更为可靠。
实际工程中，由于喷淋系统湿式报警阀的止回作用，喷淋系统水泵接合器需于报警阀前环网接出室外，经常是两组或三组甚至更多水泵接合器布置于一处，或者将室内消火栓系统的水泵结合器也布置在一起，而周边规范规定距离内只设置有一个室外消火栓。
这样的情况下除一组水泵接合器外，其余需通过消防水带从更远处的室外消火栓处吸水，不利于水泵接合器的使用以及消防灭火工作的进行。
笔者认为室内消防灭火系统的水泵接合器宜分散布置，以利于室外消火栓数量的对应，同时遇两组或两组以上水泵接合器布置于一处时，可在规范规定距离内适当增设室外消火栓。
二、消防电梯前室的消火栓设置
《高规》规定“高层民用建筑消防电梯间前室必须设消火栓”，那么设于前室的消火栓可否保护相邻部位呢？对于这个问题争议很
大。
《高规》的条文说明对此并没有具体说明，而《建规》
（GB50016-2006）中对“消防电梯前室应设室内消火栓”的条文说明中指出：消防电梯前室内消火栓是为便于消防队员使用消火栓并开辟通路，不能计入总消火栓数内。
有地方设计院或消防部门认为依据此将其视为消防电梯间前室专用，而不保护其余部位，笔者认为这样的观点有待商榷，在特殊情况下，消防电梯前室内消火栓除用于消防队员开道外应该也可用于保护其充实水柱能到达的其余着火部位。
三、高位消防水箱的设置和容积的确定
当高层民用建筑采用临时高压给水系统时，应设高位消防水箱，设于高层民用建筑屋面，其作用是利用位差提供系统启动初期的用水量和水压。
对于消防水箱的容积，一般设计人员根据《建规》（GB50016-2006）第8.4.4条要求，计算出10min消防用水量应大于18m3，所以不分建筑类别均设计了18m3的消防水箱。
笔者以为将喷淋及消火栓系统设计流量简单相加的理解是有误的。
自动喷淋系统设计流量是按作用面积内喷头同时打开并喷水强
度满足规范要求，由此计算而来，但是火灾初期即喷淋泵启动前作用面积内喷头不可能全数动作。
以中危险II级，最低工作压力0.1Mpa 为例，最不利处喷头流量为1.33L/s，可计算得高位水箱内喷淋系统消防储水量为3.2m3，与按喷淋系统设计流量计算出的结果相差甚大。
因此，正确理解《建规》（GB50016-2006）第8.4.4条，不能将建规的条文套用到高层民用建筑的高位消防水箱容量计算。
笔者碰到温州某学校教学楼工程验收时，仅地下室部位设有自动喷水灭火系统，设计、施工人员在设计、施工时未在屋顶水箱处设置保压管，认为地下室部分自动喷水灭火系统的保压可通过市政水管网可保证地下室喷淋管网的压力，而不用通过屋顶水箱保压，这种看法是错误的。
在温州夏天旱季时，一些地方经常会停水，不能保证10min消防用水量，同时也不能保证地下室喷淋管网的压力。
所以，设置临时高压给水系统的建筑物必须要设置消防水箱是与实践相符合的。
四、消防电梯底坑的排水问题
《高规》GB50045-95第6.3.3.11条规定“消防电梯的井底应设
排水设施，排水井容量不应小于2.00m3，排水泵的排水量不应小于10l/s。
”
不难理解，此条是为了保证消防电梯正常而安全地运行，以利于救人、灭火。
对此大部分设计人员还是考虑了排水设施。
但是在工程实践中看到，潜污泵多布置于消防电梯底坑内，潜污泵检修时消防电梯需停用，由此会影响到消防电梯的运行保证。
须知《高规》规定为保证消防电梯的运行，要求对其设置备用电源，且自动切换时间需在30s以内。
笔者主张，消防电梯井底排水应在底坑外地下室的其他部位设置集水坑，两者通过管道连通。
集水坑容积及排水泵应满足《高规》第6.3.3.11之要求。
另外必须设备用泵，宜为一用一备，自动切换，以提高潜污泵的可靠性。
还必须是配消防电源，以防一旦发生火灾，普通电源切断后，排水泵不起作用。
五、自喷配水管入口应按要求减压
由于自喷水泵的扬程还需考虑建筑高度、水力损失等因素，故必使高层民用建筑的每个喷淋分区的底部几层配水管入口处压力大
于0.4Mpa。
工程实践当中有看到设计及施工单位对此不予重视，往往对超压部分的配水管道没有做减压措施，这样超压部分的作用面积内喷头喷水强度会远超规范规定。
结果是在火灾延续时间内喷淋系统用水量大于按规范基本设计参数设计出的喷淋消防水池蓄水量。
因此合理运用安装减压孔板等手段，对自喷配水管入口应按要求进行减压，是保证消防安全的一个重要方面，不容忽视。
六、正确设置自喷末端试水装置
工程实践当中，我们通常看到末端试水装置的设置被忽视，或设置位置不在最不利点，或试水接头设置不规范，最为常见的是施工单位为图方便，将末端试水装置与排水管道直接相连接。
正确的做法应该是最不利点喷头后接试水阀（平时常闭，试验时打开），之后接压力表，之后再接流量系数等同于防火分区内的最小流量系数喷头的试水接头。
此外，试水接头不能与管道或软管直接连接，应以孔口出流的形式排入排水漏斗。
这样末端试水装置才能准确的模拟出最不利点喷头的实际喷水情况，测出其实际工作压力，以达到消防验收或检查的目的。
高层民用建筑结构复杂，火灾载荷大，发生火灾时扑救难度高，易造成损失大。
因此消防设施的设置要根据技术的可靠性，实际的可操作性，经济的合理性综合考虑，只有技术可靠、实际操作方便，才能确保安全。
