地质填图实施方案
地质填图要求及规范
地质填图要求及规范一、1:1000地质剖面（一）工作方法1、地质剖面测量：测制1—2条，比例1:1000，划分填图单元，研究地层和构造；2、剖面线垂直地层走向，选择地层层序齐全，地层明显，构造简单，接触关系和标志层清楚，基岩出露好，具有代表性的地段进行；3、实测剖面逐层对岩石和地质矿产特征进行观察进行细致描述；层位地段采集标本，在不同岩石类型分层采集一定数量的样品。
4、地质剖面采用半仪器法测制，定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上的在图上表示，小于1米的有特殊代表性的地质体放大表示。
5、实地分层界线作上标记。
6、地质内容记录：全面、正确、地质体产状；各种样品按公司统一格式标注剖面相应位置，做到文字记录。
7、地质剖面图和工作范围内的地质工资料建立合理的地层层序，查明地层岩性、岩石组合，物质成分，岩相组合；分析地层、岩石的含矿性，选定标志层，划分单元。
8、图的内容：采用展开法，导线、导线点、产状、地质界线、地层代号、含矿性、断层、主要地物等。
9、10、当日室内整理野外填图的工作内容。
10、编写地质工作小结其内容（1）、前言剖面测制目的；剖面线位置、方向、坐标、长度、测制方法；工作起始、完成日期、公司名称、工作人员；工作量：剖面长度、标本、样品件数。
（2）、地质成果a、简述剖面测制矿区地层构造特征；b、地层描述；c、岩浆岩及脉岩描述d、构造e、详细描述矿产f、新的见解（3）存在的问题（二）、工作质量1、记录（1）、记录格式、描述内容、顺序、记量、单位等应该符合国家有关标准；（2）、地层分明、突出重点、语言精、概念清、字迹明；（3）、分层及层间合理、清楚；（4）、岩石定性及岩性描述；（5）、其他与矿体有关的特征添加描述；（6）、岩（矿）层产状记明、正确、与剖面吻合。
2、剖面图（1）、标明比例尺和图例：按有关标准；（2）、剖面起点，界线终点及工作位置，地质等数据正确；（3）、柱状图按照有关规范内容齐全；3、实地控制程度尽量把地质点布置的密度与相应的矿区有关的地质图件比例尺相应；4、采样（1）、代表性取样适用的矿种、数量符合要求；（2）、方法和样品重量达到要求；（3）、规范要求采样，位置、编号、文字等清晰标记，图表一致；5、室内资料整理（1）、野外现场编录的内容清晰，做到不漏；（2）、联系有关部门，反馈的信息，及时标注、补充相关资料等内容；（3）、有关文字、图件每一项完成应提交，做到妥善保管；二、地质填图（一）、工作方法1、用原1:10000地质地形磁测图裁集1:2000磁异常C3、C4，C5图做勘探首靶区，采用穿越法加追踪进行；2、观测点用半仪器、Gps结合丁点交汇手图，室内电子上图；3、在填图中有难于弄别的岩性做好素描、拍照等后定性，再填补；4、填图中发现重要的地质体进行追踪；5、地质体的描述、大者直接上图、小的重要地质体放大特别注明；6、记录格式和内容。
大比例尺地质填图方法介绍
3、每个点上要记录点号、 位置、地质点性质、地质点的 描述、样品及位置、照片、路 线地质等内容。
4、在记录本背页绘制信手 剖面和素描图。
5、每条路线完成后要编写 路线小结。
素描图
野外记录
信手剖面
地质填图野外记录格式
路线编号：
地形图放大后的地形图。 6、编制地质草图（非常重要）
五、踏勘工作
踏勘工作主要解决的问题
1、了解区内的工区范围、地形、主要的岩 石类型、地质构造、矿产分布、地形地貌、 覆盖程度、交通等。
2、选择实测地质剖面的位置。
六、实测地质剖面
（一）剖面的布设要求
1、剖面垂直构 造线布置，一般要 穿透整个工区，特 殊情况下可分段布 设，但必须控制住 整个测区。
（九）剖面平面图的绘制
七、地质填图
观察路线的布置
观察路线的布置 遵循已知到未知的原 则，一般由实测剖面 两侧逐步开展填图工 作。
观察路线以穿越法 为主，配合追索法进 行地质填图，适当可 采用放射状等路线。
穿越法路线的布置 要垂直总体构造线方 向。追索法以控制所 追索的地质体界线为 准。
地质填图点线密度要求
C 东
C
（七）剖面小结
一、剖面概况 1、剖面起止:
2、剖面长度 3、剖面完成工作量 包括各类样品
剖面小结
二、岩石类型用岩石组合 1、岩石类型
沉积岩岩石类型、侵入 岩岩石类型、火山岩石类型、变质岩岩石类型
2、岩石组合 沉积岩岩石组合、侵入 岩岩石组合、火山岩石组合、变质岩岩石组合
三、构造特征 褶皱、断裂、变形构造（各类面理、线理）、韧性剪切带、推覆构造等构造特征
地质填图的方法与步骤
地质填图的方法与步骤
地质填图是一项地质工程学中重要的技术，它是为了掌握矿床地质学、岩石地质学、构造地质学、地球物理学等综合信息而进行的。
其方法和步骤通常如下：
方法：
1.考察：详细收集地质、地形、气候、植被、水文地质等各种资料，对地表岩石、土、泥、砂、矿物物理、化学性质进行调查和研究。
2.分析：分析选定的工作区域的地质体系，并建立相关的地质模型。
3.采样：实地进行地质采样，并进行详细的分析实验，以了解材料的物理和化学信息，从而作为地质图的基础。
4.绘图：结合采样成果和实地勘测结果，通过专业的地质绘图软件等手段，利用符号和色彩将地质情况表现出来，具有较高准确度。
步骤：
1.研究研究区的历史地质情况，包括地质构造、岩性、结构特征和矿化类型等。
2.根据研究区的特点，选择划定地质填图区域的范围。
3.进入现场，进行地质现场调查，对所选区域的地表岩石、土、泥、砂、矿物物理、化学性质进行采样分析。
4.通过对采样资料和现场勘测等实践资料的综合分析，建立起地质模型。
5.利用专业的地质绘图软件等手段，根据实地勘测和采样资料，将地质模型沿着地图进行绘制。
6.进行地质填图的审核和调整，以确保绘制地质填图的准确率和一致性。
04野外填绘地质图方法
野外填绘地质图方法与要求一、地质填图方法简述地质图是用规定的符号、色谱和花纹将一个地区的主要地质体和地质现象（如各种岩层、地质构造、矿床等的时代、产状、分布和相互关系），按一定比例概括地投影到平面图（地形图）上的一种图件。
地质填图，则是沿着布置的观察路线，将地质点或构造点标在地形图上（即定点），并在地形图上勾绘出点周围的地质界线或断层线等。
野外地质填图的基本步骤1．明确填图的比例尺，确定观察点、线密度为了确保填图质量，1：5000地质图总的要求线距200-250m，点距视构造的复杂程度，基岩的出露情况和要解决的主要地质问题而决定，点距一般应小于线距。
2．确定填图单元填图单元的划分是地质填图的基础，根据比例尺及岩性的一致性，稳定性，可靠性确定本次实习区的地质填图单元，本次填图单位为：莲沱组（Nh1l）；南沱组（Nh2n）；陡山沱组（Z1d）一、二、三、四段；灯影组（Z1dn）一、二、三段；第四系（Q4）。
3．布置观察路线布置观察路线一般有两种方法：（1）追索法：在制绘不同时代地层的地质界线时，沿地层走向，或者为了解决某一地质问题（如断层），而沿着一特定方向进行地质观察来填绘地质图的方法。
追索法适应下列情况：A．地层岩性、厚度变化大，只有在追索过程中才能准确地了解其横向变化，掌握地质界线的延伸和分布；B．地质界线不明显，一定要经过追索才能填绘；C．构造复杂、断裂发育地区，为了更好的填绘出断层线而采用追索法；D．山脊、沟谷、水系平行于地层走向分布，地形条件有利于追索性。
（2）穿越法：垂直或大角度斜交地层走向（或构造线方向）布置观察路线进行地质观察和填绘地质图的方法。
穿越法适用于下列情况：A．露头好，岩性、厚度变化不大，地层分界清楚；B．构造相对较简单；C．地形平缓，且沟谷、水系多垂直或斜交地层走向分布。
穿越法的优点在于可以很快地了解到岩层的厚度、地层剖面及纵向变化。
实习区地形、地质条件适合用穿越法，可以采用以穿越法为主，局部地段选用追索法。
地质填图程序和方法-雒晓刚
二、工作方法
• 1、实测地质剖面的布置 • （1）区调实测地质剖面 • 应选择地层和其它地质体出露相对齐全、层序完整、化石丰
富、顶底清楚，接触关系、标志层、相带清晰，岩性、岩相 及厚度具有代表性、基岩露头较好、构造简单的地段。 • 一般在一个测区按沉积地层、火山岩、侵入岩和变质岩填图 单位要求测制1-2条代表性实测剖面，比例尺一般不小于1：5 千。矿区根据填图比例尺的大小确定。对与成矿有关的主干 构造带，也要测制代表性构造剖面。视实际情况和需要采取 岩矿鉴定样或岩石化学样、岩石地球化学样等必要的样品。
区域地质调查总则（1:50000） 地球化学普查规范（1:50000） 浅覆盖区区域地质调查细则(1:50000) 区域地质调查中遥感技术规定 地面高精度磁测技术规程 区域地球化学勘查规定 战略性矿产远景调查技术要求（试行） 1:50000区域地质调查技术要求 区域地质区域矿产调查技术要求（1:50000） 区域地质图图式图例 地质图用色标准及用色原则
• 当发现重要含矿层位、蚀变带、矿化带、矿体（点）时， 应采用适当的轻型山地工程予以揭露控制。
• 工程应采用GPS定位。
第二部分 地质填图的基本要求
1、实测地质剖面的测制要求 实测地质剖面时用半仪器法同时测绘地形及地质，绘制
路线地质平面图和地质剖面图。矿区勘查线剖面图用仪器法 测绘地形剖面图，填绘地质体时，对工程位置、地质界线特 别是矿层（体）界线、重要断裂界线等必须用仪器法定位。 工作中还要防止图纸变形影响精度，测量点、基点、观察点 在实地用木桩或用油漆在岩石上标志。矿区勘查线剖面端点 要埋设水泥桩，并测定其坐标及高程。 根据矿区地质图的比例尺确定实测地质剖面的比例尺。
• 火山岩可采用地层加岩性综合划分填图单位，一般划分到组。 对其中与成矿有关的火山岩中含矿层、标志层等可以非正式单 位单独表示。

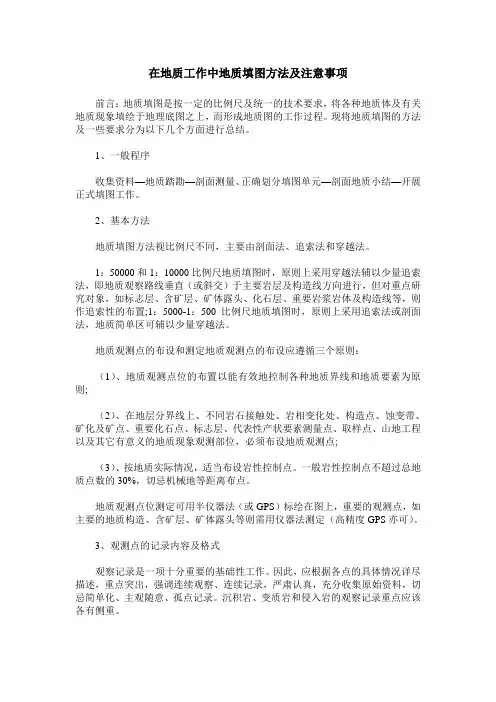

在地质工作中地质填图方法及注意事项
在地质工作中地质填图方法及注意事项前言：地质填图是按一定的比例尺及统一的技术要求，将各种地质体及有关地质现象填绘于地理底图之上，而形成地质图的工作过程。
现将地质填图的方法及一些要求分为以下几个方面进行总结。
1、一般程序收集资料—地质踏勘—剖面测量、正确划分填图单元—剖面地质小结—开展正式填图工作。
2、基本方法地质填图方法视比例尺不同，主要由剖面法、追索法和穿越法。
1：50000和1：10000比例尺地质填图时，原则上采用穿越法辅以少量追索法，即地质观察路线垂直（或斜交）于主要岩层及构造线方向进行，但对重点研究对象，如标志层、含矿层、矿体露头、化石层、重要岩浆岩体及构造线等，则作追索性的布置;1：5000-1：500比例尺地质填图时，原则上采用追索法或剖面法，地质简单区可辅以少量穿越法。
地质观测点的布设和测定地质观测点的布设应遵循三个原则：（1）、地质观测点位的布置以能有效地控制各种地质界线和地质要素为原则;（2）、在地层分界线上、不同岩石接触处、岩相变化处、构造点、蚀变带、矿化及矿点、重要化石点、标志层、代表性产状要素测量点、取样点、山地工程以及其它有意义的地质现象观测部位，必须布设地质观测点;（3）、按地质实际情况，适当布设岩性控制点。
一般岩性控制点不超过总地质点数的30%，切忌机械地等距离布点。
地质观测点位测定可用半仪器法（或GPS）标绘在图上，重要的观测点，如主要的地质构造、含矿层、矿体露头等则需用仪器法测定（高精度GPS亦可）。
3、观测点的记录内容及格式观察记录是一项十分重要的基础性工作。
因此，应根据各点的具体情况详尽描述，重点突出，强调连续观察、连续记录，严肃认真，充分收集原始资料，切忌简单化、主观随意、孤点记录。
沉积岩、变质岩和侵入岩的观察记录重点应该各有侧重。
（1）、地质观测点记录的内容如下：①、沉积岩：首先搞清地层层序，然后对具体岩石进行描述（颜色、结构、构造、碎屑物成分、粒度、形态、胶结类型、胶结物成分、岩石命名、风化外貌特征、次生变化等），对地层厚度变化、化石层、含矿层、标志层应详尽描述。
地质填图具体工作方法及技术要求
剖面综合整理后成“综合地层柱状剖面图”。
地质填图
手图：同比例尺或放大一倍的地形图，要进 行裱糊。手图是地质填图最基础、最原始的资料 ，最终要归档。一般一个填图组固定一套手图； 与记录完全对口，是路线上所有地质及实际材料 的综合表示。包括：路线观测点、路线、地质体 花纹、界线、接触关系、构造、脉岩、矿化蚀变 、产状、样品等。
野 外 踏 勘
厘路
） 定
线 地
连
填 图
质 调
图
单查
元
补 课
实 际 材 料 图
野 外 地 质 总 图
地 质 图
实际材料图
是“地质填图”中重要的基础图件 ，与手图同比例尺的完整地形图做底图 ，除地质内容外，主要反映实际材料， 包括：地质点、路线、剖面、产状、样 品及工程等。
记录、手图、实际材料图一定要对口 ，三者为最基础的原始资料，要同时归 档。（三对口）
实 际 材 料 图
野外地质总图
从实际材料图中综合出“地质图”，即地质图中 的每个单元、界线、构造、接触关系、脉岩、矿 化蚀变等均有控制(从实际材料图中一看即很清楚 )。同时，随着工作的不断深入要及时修改和完善 。
地质图
对野外地质总图进行综合，按比例尺不同面积太 小(图面无法表示的-直径不大于2mm)地质体及 长度小的断层和线状地质体(长度不大于5mm)等 可以不表示，但有特殊意义的可夸大表示。
连同综合地层柱状图和剖面图(可图切)及图例等 完善成完整的地质图。
地质填图归纳为
收
测
布
水文地质、工程地质、环境地质野外填图工作细则
水文地质、工程地质、环境地质野外填图工作细则背景随着现代化建设的快速推进，对地质勘察的需求日益增加。
天然气、煤矿、水利工程等重要领域都需要进行地质勘察。
而对于水文地质、工程地质、环境地质等领域的勘察，野外填图工作是最为关键和基础的一环。
填图内容•基础地形图：主要包括路线、地形、水系等基本地貌特征。
•水文地质图：主要包括各种地下水文地质信息，包括泉眼、井口、岩溶、地下水位等。
•工程地质图：主要包括路线上的各类地质工程问题，如岩层结构、软弱带、岩溶等。
•环境地质图：主要包括地下水、土壤污染等环境地质问题。
填图步骤1.基础地形图制作：在路线上展开足够的调查，记录高程、日照、坡度、植被等基本特征，利用各类现代技术完成数据收集、整理、绘制等过程。
基础地形图的精度、清晰度直接关系到后续工作的标准化和高效化。
2.水文地质图制作：根据基础地形图，沿路钻取地质样品，规避潜在的危险因素，记录泉眼、井口、岩溶、地下水位等水文地质信息。
各种类型的水文地质信息需要分别用不同的符号标注在图上，切记不可混淆，准确无误。
3.工程地质图制作：根据路线规划情况，利用各种技术手段调查路线沿线地质状况，包括岩层结构、软弱带、岩溶等各种工程地质信息，对于易发生诸如滑坡、地裂、地陷、泥石流等灾害的地段，要特别加以关注，详加标注。
4.环境地质图制作：根据地表环境特征和调查采样现场分析结果，确定污染地点和分布特征，绘制各种类型的环境地质图，用不同的符号标注不同类型的污染物质，分类详细。
填图要点1.勘察与填图的准确性和可靠性直接影响工程铺设的成功，因此要求勘察和填图时要创建一个细致、有条不紊的流程，并要求对每张图要分别保留档案备查，以保留完好记录，防范因工程问题造成的财产和环境损失。
2.图绘制符号应明确、准确，便于理解，所用笔画线条宽度、颜色应统一。
当有多种符号用于标明某一现象或地质特征时，应给予详细的注释，以免引起歧义。
3.现代勘察技术不停更新和发展，宋体（chinse）填图的技术和手段也在不断完善，勘察人员在野外填图中对于新技术及新工艺不断进步，对于减小勘察难度、提高勘察质量、提高勘察效率具体有重大意义，建议勘察人员尽量多关注新兴技术及新技术，充分利用好相关技术成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地质填图实施方案
地质填图是指利用地质调查和地质勘探成果，按照一定的规范和标准，将地质
信息准确地表现在地图上的工作。
地质填图在地质资源勘查、工程地质勘察、环境地质调查和地质灾害防治等领域都具有重要的应用价值。
为了保证地质填图工作的准确性和科学性，制定一套科学的实施方案显得尤为重要。
一、前期准备工作。
在进行地质填图实施前，需要做好充分的前期准备工作。
首先要对填图区域的
地质背景进行详细的调查和研究，了解地质构造、地层分布、岩性特征等情况。
同时，还需要对填图区域的地貌特征、水系分布、植被覆盖等进行详细的调查。
这些工作为后续的地质填图提供了重要的基础数据和信息支撑。
二、填图方案设计。
在前期准备工作的基础上，需要制定合理的填图方案。
填图方案要根据填图区
域的地质特征和填图目的进行科学设计，确定填图的比例尺、图幅范围、填图内容和填图要求等。
同时，还需要确定填图所需的调查方法、技术手段和填图人员的配备等。
填图方案的设计要充分考虑填图工作的实际情况，确保填图工作的顺利进行。
三、实地调查与资料整理。
在填图实施过程中，需要进行详细的实地调查和资料整理工作。
实地调查是获
取填图区域地质信息的重要手段，需要对地质构造、地层分布、岩性特征等进行详细的观测和记录。
同时，还需要对地貌特征、水系分布、植被覆盖等进行详细的调查。
在实地调查的基础上，还需要对已有的地质资料和调查成果进行整理和分析，为填图提供必要的支撑和依据。
四、填图与成果表达。
在完成实地调查和资料整理后，需要进行地质填图和成果表达工作。
地质填图
要根据填图方案确定的比例尺和图幅范围进行绘制，准确表现地质信息。
同时，还需要编制填图说明书，对填图成果进行详细的说明和解释。
填图成果要清晰、准确地表达填图区域的地质特征和地质信息，确保填图成果的科学性和可靠性。
五、质量控制与评估。
在地质填图实施过程中，需要进行质量控制与评估工作。
质量控制是保证填图
成果质量的重要手段，需要对填图过程中的关键环节和关键数据进行严格的把关和监控。
同时，还需要对填图成果进行评估和检验，确保填图成果的准确性和科学性。
只有经过严格的质量控制和评估，填图成果才能具有较高的实用价值和科学价值。
六、总结与改进。
地质填图实施完成后，需要对填图工作进行总结与改进。
总结填图工作中的经
验和教训，找出存在的问题和不足，为今后的填图工作提供借鉴和改进的方向。
同时，还需要对填图成果进行归档和管理，确保填图成果的长期保存和有效利用。
通过总结与改进，不断提高地质填图工作的科学性和实用性，为地质调查和勘探工作提供更加可靠的地质信息和数据支撑。
综上所述，地质填图实施方案是地质填图工作的重要组成部分，对填图工作的
质量和效果具有重要的影响。
只有制定科学合理的填图方案，严格按照要求进行填图实施，才能获得准确可靠的填图成果，为地质调查和勘探工作提供有力的支撑和保障。
