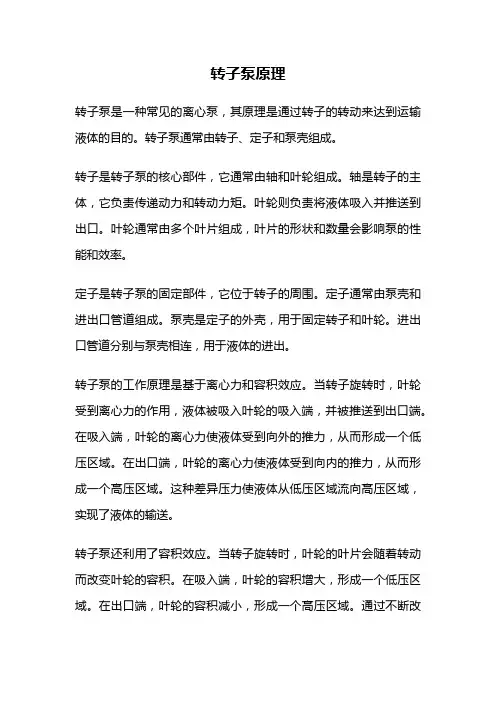

转子泵原理转子泵是一种常见的离心泵,其原理是通过转子的转动来达到运输液体的目的。

转子泵通常由转子、定子和泵壳组成。

转子是转子泵的核心部件,它通常由轴和叶轮组成。

轴是转子的主体,它负责传递动力和转动力矩。

叶轮则负责将液体吸入并推送到出口。

叶轮通常由多个叶片组成,叶片的形状和数量会影响泵的性能和效率。

定子是转子泵的固定部件,它位于转子的周围。

定子通常由泵壳和进出口管道组成。

泵壳是定子的外壳,用于固定转子和叶轮。

进出口管道分别与泵壳相连,用于液体的进出。

转子泵的工作原理是基于离心力和容积效应。

当转子旋转时,叶轮受到离心力的作用,液体被吸入叶轮的吸入端,并被推送到出口端。

在吸入端,叶轮的离心力使液体受到向外的推力,从而形成一个低压区域。

在出口端,叶轮的离心力使液体受到向内的推力,从而形成一个高压区域。

这种差异压力使液体从低压区域流向高压区域,实现了液体的输送。

转子泵还利用了容积效应。

当转子旋转时,叶轮的叶片会随着转动而改变叶轮的容积。

在吸入端,叶轮的容积增大,形成一个低压区域。

在出口端,叶轮的容积减小,形成一个高压区域。

通过不断改变容积,转子泵可以将液体从低压区域推送到高压区域。

转子泵的性能和效率受到多种因素的影响。

首先是叶轮的形状和数量,不同的叶轮形状和数量会对泵的性能产生影响。

其次是转速,转速越高,泵的输送能力越大。

此外,泵的密封性能和材料也会影响泵的效率和寿命。

总结一下,转子泵是一种利用离心力和容积效应来运输液体的设备。

通过转子的转动,液体被吸入叶轮的低压区域,并被推送到叶轮的高压区域。

转子泵的性能和效率受到多种因素的影响,包括叶轮形状和数量、转速、密封性能和材料等。

转子泵在工业领域有着广泛的应用,如化工、石油、食品等行业。

通过不断的研究和改进,转子泵的性能和效率将进一步提高,为各行各业的液体输送提供更好的解决方案。

转子泵工作原理

转子泵工作原理

转子泵工作原理转子泵是一种常用的离心泵,它通过转子和定子之间的相互作用,将液体从低压区域输送到高压区域。

下面将详细介绍转子泵的工作原理。

1. 结构组成转子泵主要由转子、定子和泵壳组成。

转子是由一对或多对叶轮组成,叶轮之间通过轴连接。

定子是固定在泵壳内的,通常由进口和出口口径、叶片等部分组成。

泵壳将转子和定子固定在一起,并提供进出液体的通道。

2. 工作原理转子泵的工作原理基于离心力和动能原理。

当泵启动时,转子开始旋转。

液体从进口流入泵壳,并被转子的叶轮推到泵壳的出口。

在转子旋转的过程中,液体被迫离心分离,形成一个低压区域和一个高压区域。

3. 进口过程当转子旋转时,进口处的叶轮将液体吸入泵壳。

由于叶轮的旋转,液体被迫向外移动,并形成一个较低的压力区域。

这种低压区域会吸引更多的液体进入泵壳,形成连续的进口过程。

4. 离心分离液体进入泵壳后,受到转子叶轮的离心力作用,液体被迫向外移动。

由于转子叶轮的形状和旋转速度,液体被迫沿着泵壳的内壁流动,并形成一个高速旋转的液体环。

这个液体环的作用类似于离心机,将液体中的固体颗粒或气泡分离出来,使液体变得更加纯净。

5. 出口压力经过离心分离后,液体进入转子叶轮的出口。

由于叶轮的形状和转速,液体被迫向外移动,并在出口处形成一个高压区域。

这个高压区域将液体推向泵壳的出口,从而实现液体的输送。

6. 总结转子泵的工作原理基于离心力和动能原理。

通过转子和定子之间的相互作用,液体从低压区域被推送到高压区域。

进口过程中,液体被吸入泵壳;离心分离过程中,液体被分离出固体颗粒或气泡;出口过程中,液体被推向泵壳的出口。

转子泵在工业领域中广泛应用,用于输送各种液体,如水、石油、化工液体等。

以上是关于转子泵工作原理的详细介绍,希望能满足您的需求。

如有任何疑问,请随时向我提问。

转子泵工作原理

转子泵工作原理

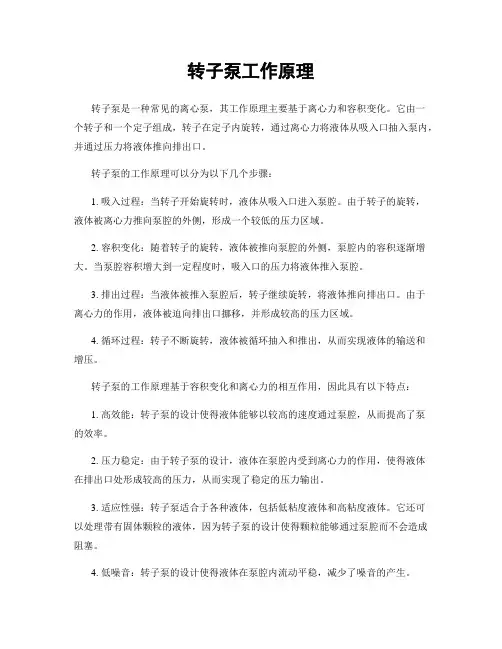

转子泵工作原理转子泵是一种常见的离心泵,其工作原理主要基于离心力和容积变化。

它由一个转子和一个定子组成,转子在定子内旋转,通过离心力将液体从吸入口抽入泵内,并通过压力将液体推向排出口。

转子泵的工作原理可以分为以下几个步骤:1. 吸入过程:当转子开始旋转时,液体从吸入口进入泵腔。

由于转子的旋转,液体被离心力推向泵腔的外侧,形成一个较低的压力区域。

2. 容积变化:随着转子的旋转,液体被推向泵腔的外侧,泵腔内的容积逐渐增大。

当泵腔容积增大到一定程度时,吸入口的压力将液体推入泵腔。

3. 排出过程:当液体被推入泵腔后,转子继续旋转,将液体推向排出口。

由于离心力的作用,液体被迫向排出口挪移,并形成较高的压力区域。

4. 循环过程:转子不断旋转,液体被循环抽入和推出,从而实现液体的输送和增压。

转子泵的工作原理基于容积变化和离心力的相互作用,因此具有以下特点:1. 高效能:转子泵的设计使得液体能够以较高的速度通过泵腔,从而提高了泵的效率。

2. 压力稳定:由于转子泵的设计,液体在泵腔内受到离心力的作用,使得液体在排出口处形成较高的压力,从而实现了稳定的压力输出。

3. 适应性强:转子泵适合于各种液体,包括低粘度液体和高粘度液体。

它还可以处理带有固体颗粒的液体,因为转子泵的设计使得颗粒能够通过泵腔而不会造成阻塞。

4. 低噪音:转子泵的设计使得液体在泵腔内流动平稳,减少了噪音的产生。

转子泵在许多领域都有广泛的应用,包括化工、石油、食品加工、制药等行业。

它们被用于液体输送、增压、循环和混合等工艺中。

由于其高效、可靠和稳定的特点,转子泵成为许多工业和商业应用中的首选设备之一。

总结起来,转子泵的工作原理是基于离心力和容积变化的相互作用。

通过转子的旋转,液体被抽入泵腔,并通过离心力推向排出口。

转子泵具有高效能、压力稳定、适应性强和低噪音等特点,广泛应用于各个行业。

5分钟了解转子泵基础知识!

5分钟了解转子泵基础知识!

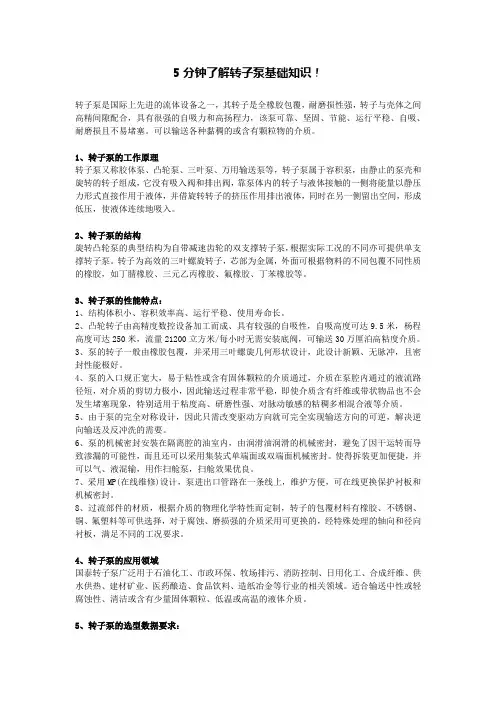

5分钟了解转子泵基础知识!转子泵是国际上先进的流体设备之一,其转子是全橡胶包覆,耐磨损性强,转子与壳体之间高精间隙配合,具有很强的自吸力和高扬程力,该泵可靠、坚固、节能、运行平稳、自吸、耐磨损且不易堵塞。

可以输送各种黏稠的或含有颗粒物的介质。

1、转子泵的工作原理转子泵又称胶体泵、凸轮泵、三叶泵、万用输送泵等,转子泵属于容积泵,由静止的泵壳和旋转的转子组成,它没有吸入阀和排出阀,靠泵体内的转子与液体接触的一侧将能量以静压力形式直接作用于液体,并借旋转转子的挤压作用排出液体,同时在另一侧留出空间,形成低压,使液体连续地吸入。

2、转子泵的结构旋转凸轮泵的典型结构为自带减速齿轮的双支撑转子泵,根据实际工况的不同亦可提供单支撑转子泵。

转子为高效的三叶螺旋转子,芯部为金属,外面可根据物料的不同包覆不同性质的橡胶,如丁腈橡胶、三元乙丙橡胶、氟橡胶、丁苯橡胶等。

3、转子泵的性能特点:1、结构体积小、容积效率高、运行平稳、使用寿命长。

2、凸轮转子由高精度数控设备加工而成、具有较强的自吸性,自吸高度可达9.5米,杨程高度可达250米,流量21200立方米/每小时无需安装底阀,可输送30万厘泊高粘度介质。

3、泵的转子一般由橡胶包覆,并采用三叶螺旋几何形状设计,此设计新颖、无脉冲,且密封性能极好。

4、泵的入口规正宽大,易于粘性或含有固体颗粒的介质通过,介质在泵腔内通过的液流路径短,对介质的剪切力极小,因此输送过程非常平稳,即使介质含有纤维或带状物品也不会发生堵塞现象,特别适用于粘度高、研磨性强、对脉动敏感的粘稠多相混合液等介质。

5、由于泵的完全对称设计,因此只需改变驱动方向就可完全实现输送方向的可逆,解决逆向输送及反冲洗的需要。

6、泵的机械密封安裝在隔离腔的油室内,由润滑油润滑的机械密封,避免了因干运转而导致渗漏的可能性,而且还可以采用集装式单端面或双端面机械密封。

使得拆装更加便捷,并可以气、液混输,用作扫舱泵,扫舱效果优良。

转子泵介绍特点优点维护和应用领域

转子泵介绍特点优点维护和应用领域
两个转子分别在两个平行轴的驱动下相对运动,转子和泵壳体 之间形成一个个密封腔体,填充在腔体内的介质不断地被旋转的转子 由进口端推向排出端,从而完成输送。泵对介质的挤压和剪切极小, 几乎没有脉冲和扰动。
3
3
三、凸轮转子泵的特点
☺ 容积泵 ☺ 自吸高度达8.5米水柱 ☺ 传输容量 2-1200 m³/h ☺ 排放压力达 16 bar ☺ 干运行 ☺ 流体中可以含固体介质 ☺ 流体容量正比于旋转速度 ☺ 流体可以双向传输 ☺ 高粘度流体可以传输 ☺ 紧凑型设计 ☺ HiFlo 转子具有无脉动传输的几何形状 ☺ 服务和维修便利 ☺ 低运行备件成本 ☺ 长运行寿命保障
二凸轮转子泵的工作原理两个转子分别在两个平行轴的驱动下相对运动转子和泵壳体之间形成一个个密封腔体填充在腔体内的介质不断地被旋转的转子由进口端推向排出端从而完成输送
转子泵介绍
1
1Leabharlann 一、转子泵的定义转子泵是一种容积式泵。用来输送水 、废水、污水、泥浆、粘性液体及各种化 学液体,甚至可以输送腐蚀性介质、酸性 碱性介质,或者具有较高固体含量的液体 。它由壳体、转子、耐磨板、机械密封和 马达组成。
4
4
1.紧凑性设计占地面积小
5
5
2.自吸能力强, 泵可以远离流体安装
6
6
3.在线保养和维护容易
7
7
四、凸轮转子泵的优势
采用特殊几何形状设计的HIFLO专利转子,输送流体时脉动小,流 量稳定,而且噪音低,振动小; 机械密封为集装式机械密封,具有独立的润滑隔离腔体; 选用4翼转子,不仅增加了多点密封,提高了输送效率,而且减少了损 耗,提高了寿命; 采用85毫米的粗轴径,避免了轴偏引起的转子磨损,还保证了转子 泵的长时间无故障运行; 自吸力很强,最大达到8.5米; 壳体与转子之间的间隙可以调整两次,使泵的使用寿命延长两倍, 减少了备件更换成本; 在线快速维护,所有部件都可以在现场更换不需要将泵从管线上拆 卸下来,维护方便; 紧凑性结构设计,可以大大节省安装空间及土建成本。

转子泵工作原理

转子泵工作原理

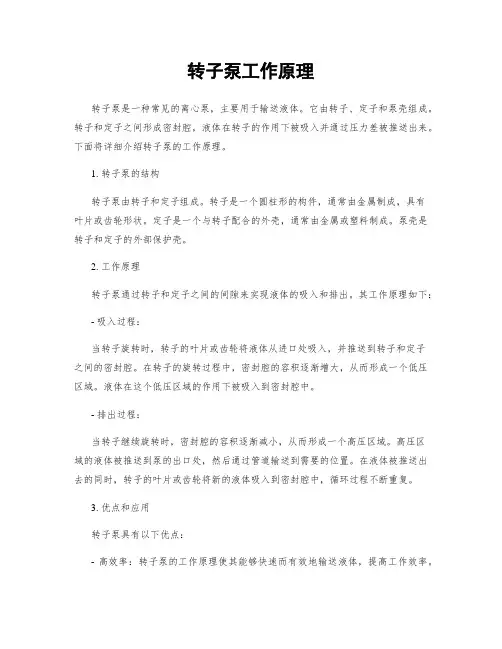

转子泵工作原理转子泵是一种常见的离心泵,主要用于输送液体。

它由转子、定子和泵壳组成。

转子和定子之间形成密封腔,液体在转子的作用下被吸入并通过压力差被推送出来。

下面将详细介绍转子泵的工作原理。

1. 转子泵的结构转子泵由转子和定子组成。

转子是一个圆柱形的构件,通常由金属制成,具有叶片或齿轮形状。

定子是一个与转子配合的外壳,通常由金属或塑料制成。

泵壳是转子和定子的外部保护壳。

2. 工作原理转子泵通过转子和定子之间的间隙来实现液体的吸入和排出。

其工作原理如下:- 吸入过程:当转子旋转时,转子的叶片或齿轮将液体从进口处吸入,并推送到转子和定子之间的密封腔。

在转子的旋转过程中,密封腔的容积逐渐增大,从而形成一个低压区域。

液体在这个低压区域的作用下被吸入到密封腔中。

- 排出过程:当转子继续旋转时,密封腔的容积逐渐减小,从而形成一个高压区域。

高压区域的液体被推送到泵的出口处,然后通过管道输送到需要的位置。

在液体被推送出去的同时,转子的叶片或齿轮将新的液体吸入到密封腔中,循环过程不断重复。

3. 优点和应用转子泵具有以下优点:- 高效率:转子泵的工作原理使其能够快速而有效地输送液体,提高工作效率。

- 能耗低:转子泵通常采用电动驱动,相比于其他类型的泵,它的能耗较低。

- 适用范围广:转子泵适用于输送各种液体,包括清水、污水、石油、化工液体等。

转子泵广泛应用于以下领域:- 工业领域:转子泵可用于输送工业液体,如石油、化工液体等。

- 农业领域:转子泵可用于灌溉系统、农田排水等。

- 建筑领域:转子泵可用于建筑工地的排水、供水等。

- 污水处理:转子泵可用于污水处理厂的污水输送。

总结:转子泵是一种常见的离心泵,通过转子和定子之间的间隙来实现液体的吸入和排出。

它具有高效率、能耗低和适用范围广的优点,广泛应用于工业、农业、建筑和污水处理等领域。

以上是转子泵的工作原理及应用的详细介绍。

转子泵的工作原理简述

转子泵的工作原理简述

转子泵的工作原理简述转子泵的工作原理可以简述如下:一、转子泵的组成部分转子泵主要由泵体、转子、泵盖三大部分组成。

泵体内装有转子,一端安装泵盖作为入水口,另一端连接出水管作为出水口。

泵盖与泵体之間通过机械密封,防止漏水。

二、转子的结构转子呈圆盘状,中部为转轴,外围为多个叶片,通常采用不锈钢或塑料材料制造。

叶片呈螺旋状排布,数量多达十几二十枚。

叶片与转轴之间有一定角度,形成螺线管。

三、转子的工作原理1. 转子连接电机或其他动力开始高速旋转,引入液体使液体填满叶片间的螺线管。

2. 当转子旋转时,液体受到离心力被推向叶片外围,在螺旋叶片作用下沿着螺旋方向上升。

3. 液体逐渐从转子下方吸入,并被推离转子上方输出,完成输送。

四、转子泵的工作特点1. 转子泵属离心泵,输出压力较低,适合小流量大扬程的输送。

2. 转子直接与工作液体接触,无密封困难。

液体必须是清洁的,不能含杂质。

3. 转子按形状可分为开式和半开式,适应性较强。

4. 转速高可达每分钟几千转,输送流量取决于转速。

5. 可连续运行而无波动,流量稳定。

6. 使用简单方便,没有阀门损坏问题。

五、转子泵的典型应用转子泵可广泛用于食品、医药、化工等行业,主要应用场合有:1. 各类饮料的输送,如酒、果汁、乳制品等。

2. 化学试剂的转移输送,如酸、碱、盐水等。

3. 医疗器械的灌注循环。

4. 工业超滤过滤。

5. 汽车冷却液循环。

6. 鱼群儿或水生生物的补水氧化。

7. 水处理循环、反渗透等。

六、使用和维护注意事项1. 选用合适材质的转子,防腐蚀。

2. 注意转子动平衡。

3. 防干运行。

4. 定期添加润滑脂。

5. 检查密封,防漏液。

6. 保证冷却效果。

综上所述,转子泵通过转子离心原理实现流体的连续输送,用途广泛,是一种简单实用的泵类型。

需要正确使用和维护,发挥其良好的输送性能。

转子泵工作原理

转子泵工作原理

转子泵工作原理转子泵是一种常用的离心泵,它通过转子的旋转来实现液体的输送。

它广泛应用于工业领域中,例如化工、石油、冶金、食品等行业。

本文将详细介绍转子泵的工作原理以及其特点。

一、转子泵的结构转子泵由转子和壳体两部分组成。

转子是转子泵的关键部件,它通常由轴和叶轮构成。

叶轮是转子泵中承担液体造成升压作用的部分,通常具有多个叶片。

壳体是转子泵的外壳,它包裹住转子并提供支撑和密封作用。

壳体通常由铸铁或不锈钢制成,具有良好的耐腐蚀性和强度。

二、转子泵的工作原理转子泵的工作原理是通过转子的旋转来产生离心力,从而使液体产生压力并沿管道流动。

具体工作原理如下:1. 压力区域:当转子开始旋转时,液体从进口处进入转子泵的压力区域。

在压力区域内,液体被进口侧叶轮吸入并推向转子的排出侧。

2. 旋转过程:随着转子的旋转,液体被从压力区域推向转子的排出侧。

在推力的作用下,液体被压缩并沿着泵的轴心方向运动。

3. 排出区域:进一步旋转后,压缩的液体被推向转子泵的排出区域。

在排出区域,液体被排出泵体并通过出口处进入管道流动。

三、转子泵的特点1. 高效能:转子泵具有较高的效能,能够以较低的能耗实现高流量和高压力。

2. 占用空间小:转子泵通常较为紧凑,占用空间相对较小。

这使得转子泵在空间有限的应用环境中,如工程车辆和船舶等,具有优势。

3. 不易堵塞:由于转子泵的叶轮呈倾斜状,并没有明显的间隙,因此不易堵塞。

这使得转子泵在输送含有固体颗粒的液体时表现出色。

4. 适应性强:转子泵适用于各种不同类型的介质,包括液体、气体和高黏度液体等。

不同材质和结构的转子泵可以满足不同行业对于输送介质的要求。

5. 运行平稳:转子泵具有较高的自平衡性,使得其在运行过程中产生的振动和噪音较小。

这使得转子泵成为一种稳定可靠的输送设备。

6. 安装维护方便:转子泵结构简单,拆卸和安装相对容易。

同时,它的维护成本相对较低,可长时间连续工作。

四、转子泵的应用领域转子泵广泛应用于各个行业,包括化工、石油、冶金、食品等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

转子泵概述及工作原理
一、转子泵产品概述:
转子泵中,凡与输送物料接触的零配件,均采用符合卫生标准的不锈钢材料制作,其密封件均采用无毒橡胶。

可靠的防锈性和无毒密封性确保了安全卫生。

转子的流线结构以及转子室中无死点和非金属件,避免了对被输送物质造成污染。

适用于就地CIP清洗与蒸汽消毒,完全符合美国FDA规范要求及医药级(GMP)规范要求。

特别适用于再输送过程中容易起泡沫以及输送高粘度、高浓度及任何含颗粒的介质,经其输送的物料保持原有的品质部变,不起任何理化反应。

采用外装动、静环式机械密封,可直接水冲洗,耐高压,不易磨损,无泄漏。

体积小,流量大,扬程压力高,适用长距离与高阻力定量输送。

泵的叶轮与传动齿轮分开,且在泵腔内各零配件之间保证一定的间隙,相互不接触,伍磨损,低噪音,可靠性好,使用寿命长,节能降耗。

配置变频器后,可以随意调节流量,并可做一般计量泵使用。

可输送汽、液、固等三相混合物料。

可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。

结构紧凑,维护方便,几乎无易损件,运行成本低。

二、转子泵产品特点:
1、凡与介质(物料)接触部位,均采用优质不锈钢制造(材质SUS304、AISI316、316L)完全符合卫生标准。

2、适合输送高粘度、浓度及任何含颗粒的介质(物料)。

3、适合温度-30到+200 摄氏度。

4、压力高,适用长距离与高阻力定量输送。

5、转速低,一般在200 rpm 至600 rpm 之间,经其输送的物料保持原有品质不变,不起任何理化反应。

6、转子和转子之间绝无接触,长期使用亦无磨损,运转平稳,噪音低,效益高。

7、设计新颖、安装维护简单容易,方便清洗,保证机器内部和生产卫生清洁。

三、转子泵产品优势:
胶体泵,系引进国外先进技术,经消化吸收、精心设计、研制而成,与国外同类泵比较,精度高、造价低、外形新颖而填补国内空白,得到了各领域广泛的应用。

1.它与其它泵比较主要有以下几点区别:
a)本泵属容积式泵,输送流量可以较精确的控制也可方便地制成变量泵。

而离心泵的输出流量是不能控制的,随身阻力的增加而下降;
b)本泵的转速很低,一般在200rpm至600rpm之间,被输送的物料被平稳地输出而其成份不会受到破坏。

而离心泵的转速很高,被输送物料受到强力的撞击以及离心力的作用,所以离心泵在输送混合物时经常产生物质成份不一的现象,使成品的质量下降。

而本泵正是解决这一问题的最佳选择,所以它特别适用于输送混合料甚至含有固体颗粒的物料。

c)本泵可用于输送粘度很高的物质,所以又称胶体泵。

而离心泵无此特性。

d)本泵可以方便地制成输出压力较高的品种,如15kg/cm2,适宜于长距离或高阻力定量输送。

2.与螺杆泵比较:
二者同属容积式泵,所以其性能基本相近--能稳输送高粘度的物质,都有较高的输送压力。

但螺杆泵有一最大的缺点决定了它在有卫生要求的场合的不适用性-- 由单螺杆泵的非流线型曲面以及腔室内众多的缺陷决定了它不可能成为卫生级的泵,腔壁四氟或橡校料的损坏更可能对被输送物质造成污染。

而本泵由于转子的流线结构以及转子室中基本没有死点和非金属件,故严格来说在食品饮料、医药等卫生要求较高的行业中,万用输送泵更适合应用,特别是现在的生产线的自动化程度越来越高,同时越来越多的采用了在线(就地)清洗(CIP),这就更显示了选择阳光牌胶体泵的重要性。
