石岩头风电场升压站总布置设计
风力发电机组出口电压为 ０．６９ ｋＶ， 经箱式变压器 升压至 ３５ ｋＶ 后， 通过 ３ 组集电线路接至风电场 １１０ ｋＶ 升压站。
升压站安装 １ 台容量为 ５０ ＭＶＡ 有载调压升压 变压器， 以 １ 回 １１０ ｋＶ 架空线接入 １１０ ｋＶ 柴君山 变电站， ３５ ｋＶ 侧采用单母线接线。
１１０ ｋＶ 高压配电装置采用户内 ＧＩＳ 设备， 主 变采用户外布置。 本工程站用电电源为双电源， １ 回从 ３５ ｋＶ 母线引接， 另 １ 回从市电 １０ ｋＶ 引接， 作为站用电备用电源， 另设置 １ 台容量为 ３０ ｋＷ 的 柴油发电机作为全站备用电源。
３５ ｋＶ 母线侧装设 １ 组 ＳＶＧ 动态无功补偿装 置， 容量为 ０ ～ ９．０１ ＭＶＡ。
２ 总布置条件及运行要求
２．１ 自然条件 石岩头风电场场址属山地丘陵区， 地形复杂，
场址东西宽约 ２ ｋｍ， 南北长约 ９ ｋｍ， 场址总面积 约 １１．９ ｋｍ２， 场址内山顶海拔高度在 ７１６ ～ １ ０４５ ｍ 之间。 场址区域山顶植被相对较少， 山坡为林场， 树木较多。 距零陵区约 ５１ ｋｍ， 距全州县约 ３２ ｋｍ。
３３
红水河 ２０１８ 年第 ５ 期
建设单位明确风电机组的大修拟采用外包的方 式。 由于冬春季节冰雪天气存在对外交通道路断行 情况， 管理和运行人员按不具备每天通勤条件定员 编制为 １６ 人［１］ 。 升压站作为风电场运行和维护人 员办公及生活场所。 ２．４ 水源及供水方式
升压站生产、 生活用水水源， 采取在站围墙范 围内打钻深井， 从井中将水抽至水处理设备、 蓄水 设备， 然后用变频加压供水泵完成二次供水的方式。
第 ３７ 卷第 ５ 期 ２０１８ 年 １０ 月
红水河 ＨｏｎｇＳｈｕｉ Ｒｉｖｅｒ
Ｖｏｌ．３７ Ｎｏ．５ Ｏｃｔ．２０１８
石岩头风电场升压站总布置设计
刁树广１，赵志祥２
（１． 中国能源建设集团广西电力设计研究院有限公司， 广西 南宁 ５３０００７； ２． 大唐全州 （ 永州） 新能源有限公司， 广西 全州 ５４１５００）
永州市和桂林市属中亚热带大陆性季风湿润气 候区， 四季分明。 距离风电场场址最近的全州气象 站 １９８１ 年— ２０１０ 年气象特征统计表明： 多年最高 气温、 最低气温和平均气温分别为 ４０．４℃ 、 －６．６℃ 和 １８．６℃ ， 多年平均日照时数为 １ ４５８ ｈ， 多年平 均降水量为 １ ５２５ ｍｍ， 多年平均雷暴天数为 ６１ ｄ， 平均相对湿度为 ７８％。 ２．２ 电气设计
１ 工程概况
石岩头风电场位于湖南省永州市零陵区与广西 桂林市全州县交界的凤凰山村一带， 布置 ２５ 台单 机容量 ２ ０００ ｋＷ 的风电机组， 总装机容量 ５０ ＭＷ， 年上网发电量约为 １２ ７３１ 万 ｋＷ∙ｈ， 对外输电线路 电压等级为 １１０ ｋＶ， 升压站采用少人值班的运行 管理方式。
３ 站址选择
由于风电场场址区域东西宽约 ２ ｋｍ， 南北长 约 ９ ｋｍ， 经综合比较， 升压站站址选择在靠近整 个风电场的中部地势相对平坦的山脊上， 升压站站 址南北两侧的风机台数分别为 １２ 和 １３， 基本上是 处于风电场中间地带。 站址周围 ５ ｋｍ 内无村庄， 周边无河流经过， 东侧约 ２５０ ｍ 处和南侧约 １ ０００ ｍ 处分别有 １ 座小型水库， 水库的坝顶高程分别低于 选址原地面高程约 ５０ ｍ 和 ８０ ｍ。 站址的西南侧约 １００ ｍ 处， 为破塘村林场的林木检查站， 有简易公 路经过。 地勘资料表明， 该区域无断层、 滑坡等地 质灾 害 隐 患。 将 这 个 地 方 选 择 为 站 址， 符 合 ＧＢ５１０９６－２０１５ 《 风力发电场设计规范》 ［２］ 对风力发 电场场区总体布置的规定： 集电线路路径应最优、 交通运输应便利和土石方工程量应最少。
２．３ 运行管理要求
风电场按无人值班（ 少人值守） 的运行管理方 式设计， 采用微机监控方式对风电场的风力发电机 组进行集中监控和管理。 风电场监控系统由风力发 电机组现地控制系统和风电场中央微机监控系统构 成， 每台风力发电机组的现地控制系统通过光缆通 信环网接入风电场中央微机监控系统。
本升压站按少人值班的运行管理方式设计， 采 用集保护、 控制、 通信、 测量、 信号等功能于一体 的 １１０ ｋＶ 变电所综合自动化系统， 保护装置和自 动装置均选用微机型装置。 由湖南省电力公司电力 调度控制中心及永州地调共同调度管理， 其远动信 息需向湖南省调及永州地调传送。
收稿日期： ２０１８－０５－２９ 作者简介： 刁树广（１９７０） ， 男， 广西象州人， 教授级高级工程师， 学士， 主要从事水利水电工程、 风电工程设计作， Ｅ－ｍａｉｌ：ｄｉａｏｓｇ
＠ ｇｘｅｄ．ｃｏｍ；赵志祥（１９７６） ， 男， 湖北宜昌人， 工程师， 主要从事水电工程、 风电工程建设管理工作。
４ 总平面布置
４．１ 场地平整
场地原地形呈西高东低、 北高南低走向， 因 此， 进行场地平整时， 为减小因回填自然放坡导致 的占地加大， 在东边和南边， 以及西边和北边的一 部分， 修 建 浆 砌 石 挡 墙。 将 场 地 平 整 高 程 定 在 ９８２．０ ｍ 时， 基本上达到土石方就地平衡。 表土和 草根部分用于升压站绿化种植用土。 平整好的场地 围墙呈长方形， 南北方向长约 ９２．０ ｍ、 东西方向长 约 ６８．０ ｍ， 面积约为 ６ ２００ ｍ２。 ４．２ 大门朝向
摘 要：笔者介绍了石岩头风电场升压站总布置的设计条件， 全面介绍了站址选择， 场地平整， 总平面功能区 划， 建（构）筑物布置， 场内交通及与外部交通道路的连接， 排水系统， 采暖与空气调节， 消防设施， 防雷措 施， 场地绿化美化， 并总结出该升压站总布置的设计亮点。 该升压站已投运将近一年， 运行正常。 该文对参与 山地风电场建设的有关人员有一定的参考价值。 关键词：总布置； 升压站； 风电场 中图分类号：ＴＶ５１１ 文献标识码：Ｂ 文章编号：１００１－４０８Ｘ（２０１８）０５－００３３－０４
风电场工程升压站主体工程结构施工方案
风电场工程升压站主体工程结构施工方案1.1 工程概况升压站主要有主控楼、综合配点楼、汽车库及附属用房、联合泵房、深井泵房等组成，下面以升压站主体工程施工为例，简述其主要工序的施工方法，其他单位工程均可参照进行施工。
1.2 施工测量1.2.1 矩形控制网四大角桩的测设(1) 以方格网控制点为基础，以直角坐标法、极坐标法放出装置楼矩形控制网四大角桩。
(2) 主控楼和附属楼矩形控制网四大角桩的检测：所有建筑轴线在垫层浇筑完后用经纬仪投放，墨斗线弹于垫层面，用红油漆做记号。
(3) 用经纬仪在四边上定出轴线点并埋设砼桩。
(4) 整体建筑房屋均用经纬仪投线，保证预埋螺栓、柱的正确位置。
1.2.2基础的施工测量(1) 基础定位根据装置楼轴线控制网、基础平面图，将柱基础纵横轴线投测到地面上，并根据柱基础图放出柱基挖土边线，在离开挖线外侧的四周轴线上打上4个位木桩，钉上小钉，表示柱轴线。
(2) 基坑开挖、抄平基坑开挖后，当基坑快要挖到设计标高时，在基坑四壁或坑底打入钢筋或小木桩，在此上引测垫层面(或稍高于垫层面）同一标高点，供修正坑底和浇垫层。
(3) 支模板时的测量工作垫层混凝土浇好后，根据柱基定位桩在垫层上投出基础轴线(中心线），并弹上墨线作为支立模板的依据。
1.2.3 柱身、平台的施工测量现浇柱身模板支好后在柱顶模板上标出柱中，经纬仪架在互成90°的轴线上进行上处投点，检查柱身垂直偏差，并对模板进行垂直度校正。
对现浇柱身标高检查，用钢尺从柱基±0沿柱身向上引测。
1.3 土方工程1.3.1 土方开挖基础土方量较大，为加快施工进度，避免土方多次重复开挖和确保施工安全，主控楼和附属楼土方工程采取机械逐个开挖，人工清底。
施工程序如下：施工准备——测量定位放线——检查验收——开挖土方、运输——修边坡清底——人工挖排水沟、集水井——检查验收整个工程土石方开挖采用1台1.0m3反铲挖土机挖掘，配5台自卸翻斗汽车运土，土方随挖随运至弃渣土场地。
风电场升压站建筑工程主要施工方案
风电场升压站建筑工程主要施工方案1.1测量放线、轴线及标高控制1.1.1定位放线进行定位放线前，应对场地进行平整。
根据建筑总平面图上的放线基点及总平面图上测量控制点与保护室线关系放线，确定轴线的位置。
根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。
在施工中必须层层分中弹线，浇筑完基础及各层现浇板后，应及时校对轴线和标高，使其偏差在允许范围内，同时控制建筑物的竖向高差在1/1000以内，总高差不大于20mm。
电气设备独立基础需要单独放线，预埋件放线时严格按照图纸尺寸放线，并层层复核，在浇筑有预埋件的基础时，在浇筑过程中需跟踪测量，防止浇筑期间振捣时震动偏差。
1.1.2标高控制将设计给定的高程引至施工现场进行控制，将引出的标高引至永久性物体上并作好标记，标记点均匀分布，标出±0?00标高，用卷尺控制水平线，向上引测点，测点不少于3处，并用水准仪对引上来的标高进行闭合检查。
1.2基础工程3开挖时选用局部大开挖。
，土方开挖采用机械开挖．台挖掘机，结合装载机，土方就近平整回填，基础回填土采用人工回填夯实，平板打夯机夯实法，回填次序从下而上，从低至高分层铺筑，每层厚度控制在30cm内。
基础边50cm范围须人工夯实，墙基两侧必须对称夯实。
每层土铺好后，配以人工和平板式打夯机及时打夯，人工初步压实后，再用平板式打夯机打夯。
打夯机打夯前，先用人工进行整平，打夯机依次打夯，一夯压半夯，夯夯相接，行行相连，两遍纵横交叉，打夯不留间隙。
填土严禁使用生活垃圾、有机质含量过高的耕植土等不符合要求的土，回填土密实度严格按施工规范要求进行抽样检查，以保证达到设计要求。
1.3主体工程1.3.1模板工程（1）模板工程以木模板为主，拼接、φ48钢管、木方备楞、对拉螺栓紧固（框架局部异形截面另外加工部分异型钢模板或用δ=25mm厚木板制安），阳角模可采用50×5角钢钻孔制作。
（2）模板的支撑方法①框架梁柱模板均采用φ12～φ16对拉螺栓固定。
风电场升压站总布置方案比选
风电场升压站总布置方案比选发布时间：2021-05-27T05:00:14.682Z 来源：《中国电业》（发电）》2021年第4期作者：杨春[导读] 能够更为直观地知道预制舱这种形式更为经济，该结论可为风电场建设升压站的决策和设计提供借鉴。
华润风电（重庆）有限公司摘要：为了符合风电场升压站逐渐向标准化转变的趋势，笔者从风电场升压站的具体施工难度、建设投资、运行维护、工期规划及发电效益等多方面对预制舱与传统建（构）筑物两种形式进行比较，将两种形式的各类因素进行量化即可得出对应指标间的差值，能够更为直观地知道预制舱这种形式更为经济，该结论可为风电场建设升压站的决策和设计提供借鉴。
关键字：风电场；升压站；总布置；预制舱为了满足时代发展的用电需求，风电场的升压站建设工作由原来的传统建筑形式逐渐向更为标准的预制舱过渡。
因此，为了使风电场的升压站建设项目更为科学、合理，在进行总布置设计时，需要根据项目的工程概况、建设条件、站址选择、工期及发电效益等多角度因素上在传统和预制舱两种建筑物形式之间择优选择。
在对比各项量化的因素指标后，可以直观得出这两种形式在不同因素方面的差值，并得出预制舱这种形式工期更短、空间布局更优、预算更小、更为科学的结论。
一、方案选择立足于工程概况在进行风电场的升压站建设工程时，首先需要考虑风电场项目所处地理位置、风电场发电供给覆盖范围。
其次，还需要关注风电场的规划装机容量等。
比如，对于位于山脉上的风电场说，在开展升压站建设工作时需要考虑风电场地址与有供电需求的区域的距离，并结合用电需求量来规划风电场的总装机容量，决定所采用发电机组的单机容量、是否分期开发以及运行管理方式等。
二、方案选择充分参考建设条件2.1对外交通在开展风电场的升压站项目时，之所以需要考虑风电场项目场址所覆盖的行政区域范围及距离，是因为这对于升压站地址的选择极其重要，尤其是升压站与主要供电行政区域间的交通便捷度。
对于升压站来说，风电场路段长度、宽度、路面材料以及否为高速公路等都对风电场发挥最大效能极为关键。
风电场升压站建筑工程主要施工方案
风电场升压站建筑工程主要施工方案1.1测量放线、轴线及标高控制1.1.1定位放线进行定位放线前，应对场地进行平整。
根据建筑总平面图上的放线基点及总平面图上测量控制点与保护室线关系放线，确定轴线的位置。
根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。
在施工中必须层层分中弹线，浇筑完基础及各层现浇板后，应及时校对轴线和标高，使其偏差在允许范围内，同时控制建筑物的竖向高差在1/1000以内，总高差不大于20mm。
电气设备独立基础需要单独放线，预埋件放线时严格按照图纸尺寸放线，并层层复核，在浇筑有预埋件的基础时，在浇筑过程中需跟踪测量，防止浇筑期间振捣时震动偏差。
1.1.2标高控制将设计给定的高程引至施工现场进行控制，将引出的标高引至永久性物体上并作好标记，标记点均匀分布，标出±0?00标高，用卷尺控制水平线，向上引测点，测点不少于3处，并用水准仪对引上来的标高进行闭合检查。
1.2基础工程3开挖时选用局部大开挖。
，土方开挖采用机械开挖．台挖掘机，结合装载机，土方就近平整回填，基础回填土采用人工回填夯实，平板打夯机夯实法，回填次序从下而上，从低至高分层铺筑，每层厚度控制在30cm内。
基础边50cm范围须人工夯实，墙基两侧必须对称夯实。
每层土铺好后，配以人工和平板式打夯机及时打夯，人工初步压实后，再用平板式打夯机打夯。
打夯机打夯前，先用人工进行整平，打夯机依次打夯，一夯压半夯，夯夯相接，行行相连，两遍纵横交叉，打夯不留间隙。
填土严禁使用生活垃圾、有机质含量过高的耕植土等不符合要求的土，回填土密实度严格按施工规范要求进行抽样检查，以保证达到设计要求。
1.3主体工程1.3.1模板工程（1）模板工程以木模板为主，拼接、φ48钢管、木方备楞、对拉螺栓紧固（框架局部异形截面另外加工部分异型钢模板或用δ=25mm厚木板制安），阳角模可采用50×5角钢钻孔制作。
（2）模板的支撑方法①框架梁柱模板均采用φ12～φ16对拉螺栓固定。

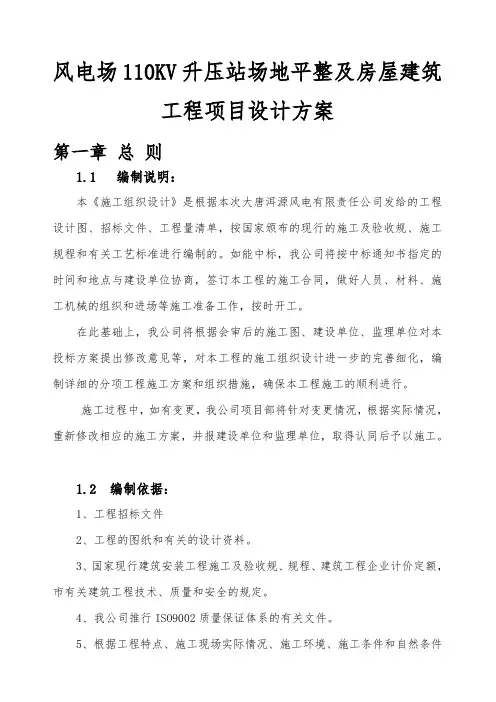

风电场110KV升压站场地平整与房屋建筑工程项目设计方案
风电场110KV升压站场地平整及房屋建筑工程项目设计方案第一章总则1.1 编制说明：本《施工组织设计》是根据本次大唐洱源风电有限责任公司发给的工程设计图、招标文件、工程量清单，按国家颁布的现行的施工及验收规、施工规程和有关工艺标准进行编制的。
如能中标，我公司将按中标通知书指定的时间和地点与建设单位协商，签订本工程的施工合同，做好人员、材料、施工机械的组织和进场等施工准备工作，按时开工。
在此基础上，我公司将根据会审后的施工图、建设单位、监理单位对本投标方案提出修改意见等，对本工程的施工组织设计进一步的完善细化，编制详细的分项工程施工方案和组织措施，确保本工程施工的顺利进行。
施工过程中，如有变更，我公司项目部将针对变更情况，根据实际情况，重新修改相应的施工方案，并报建设单位和监理单位，取得认同后予以施工。
1.2 编制依据：1、工程招标文件2、工程的图纸和有关的设计资料。
3、国家现行建筑安装工程施工及验收规、规程、建筑工程企业计价定额，市有关建筑工程技术、质量和安全的规定。
4、我公司推行ISO9002质量保证体系的有关文件。
5、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件分析，结合我公司在各区的工程施工经验。
1.3 编制原则：1、坚持质量第一，用户至上的宗旨，全面执行我公司质量方针，严格按照ISO9001国际标准2000版要求进行施工管理，切实贯彻执行国家施工及验收规、操作规程和制度，确保工程质量和安全。
2、严格执行基建程序，发挥我公司的技术优势，利用先进的施工技术，科学管理，加快施工进度，确保工程顺利完工。
3、充分发挥我公司整体实力，大量使用先进的机械设备，减轻劳动强度，提高劳动生产率。
加快施工进度。
4、遵循国家及市政府有关环保文件精神，采取有效的措施，减少环境污染，降低噪音。
5、严格遵守国家及市政府有关消防要求，做好消防工作。
1.4工程采用的技术规：本工程施工我公司将贯彻现行建筑施工规要求。
风电场项目升压站独立基础土石方工程施工方案与技术措施
风电场项目升压站独立基础土石方工程施工方案与技术措施独立基础一、土方开挖(1) 土方开挖:基础土方施工总体部署为整体开挖。
(2) 基坑放坡与护壁:本工程基坑开挖深度较深，由于土层结构的特殊性,不宜采用护壁施工, 土方开挖采用放坡，基坑放坡确定为1:0.55的放坡系数。
(3) 机械开挖的方法:开挖过程中应注意基底标高，防止超挖，同时预留150mm厚土层不挖，下步进行人工捡底。
⑷土方的运输和堆放:采用自卸式汽车进行场内转运,开挖出来的土方将用于以后基础土方回填，故将土方用50型装载机对土方分类集中堆放在空地内。
⑸基坑挖土前、过程的防护措施:本工程施工前应向甲方了解该施工场地内有无地下管网,所在位置详图.以及确定对古树名木的保护;开挖过程中,当发现地下不物体或文物古迹时应即时进行保护,同时报请想关单位。
⑹基坑作业的安全措施①基坑周边按照《建筑施工高处作业安全技术规范》的有关规定在基坑周边采用Φ48的架子管搭设护栏，护栏高1.2m，距基坑边距离不小于50cm，之后用红白漆刷以示醒目。
②基坑四周1.5m范围内，严禁堆放材料和土方，车辆进出场设专人指挥，按规定路线行驶。
③基坑内作业的安全保护A 挖土必须严格按照施工组织设计规定的程序进行，每层挖土前及开挖过程中认真检查坑壁的可靠性，并在整个施工过程中时进行测试和检查。
B 基坑夜间连续作业，在坑内照明用36V低压照明，临时线路架设在脚手架上的水平横担上。
并夜设红灯警示，专人值班负责安全。
二、土方回填在进入地上结构施工前，要求及时进行土方回填，避开雨季施工。
以确保现场有一个良好的施工环境。
土方回填质量将直接影响以后室外工程的施工质量，及时进行土方回填也有利于现场的文明施工控制。
⑴操作工艺A人工将基槽的木屑及杂物、淤泥、积水清理干净，做到基底无树墩及主根。
B在建筑物和构筑物地面下的填方或厚度小于0.5m的填方，应清除基底的草皮和垃圾。
C用自卸式汽车将回填土方运至基坑周边，采用50型装载机推至基坑再用挖掘机，挖运至基坑内，基坑跨度较大时，再用小挖掘机进行二次挖运，分层回填到一定高度，边回填边用机械臂压实。
风电110KV升压站土建工程施工组织设计方案
风电110KV升压站土建工程施工方案----------------------- -----------------------日期：目录1、编制依据12、工程概况与特点12.1工程概况12.2建筑物结构特点23、施工布置23.1施工道路布置23.2施工水、电布置23.2.1施工用电23.2.2施工用水53.3生产设施场地布置63.3.1钢筋加工厂63.3.2木材加工厂64、施工资源配置84.1主要施工机械设备配置84.2主要施工人员配置85、施工进度计划与保障措施95.1施工进度计划安排95.2施工保障措施146、主要分部项工程施工方法与技术措施146.1测量146.1.1定位放线146.1.2垂直度控制156.2基础工程156.2.1施工程序156.2.2基础挖土156.2.3基坑排水166.2.4素砼垫层166.2.5基础钢筋166.2.6基础模板166.2.7砼浇捣176.2.8回填土176.3主体结构施工176.3.1模板工程176.3.2钢筋工程216.3.3砼工程266.4砌体工程296.4.1质量控制要点296.4.2材料要求296.4.3准备工作296.4.4构造要求296.4.5砌筑方法与要求306.5楼地面工程306.5.1水泥楼地面306.5.2地砖楼地面316.5.3防滑地砖带防水层楼面316.6装饰工程326.6.1质量控制要点326.6.2墙粉刷326.6.3油漆346.6.4外墙墙面砖346.7防水工程376.7.1防水概况错误!未指定书签。
6.7.2屋面工程流程386.7.3高分子防水涂料施工386.8门窗工程406.8.1施工准备406.8.2操作工艺416.8.3成品保护426.9室电气工程436.9.1质量控制要点436.9.2电气安装工艺436.9.3电气安装一般要求436.9.4电力照明系统施工446.9.5防雷接地系统安装技术要求476.9.6质量保证措施476.9.7电气安装系统成品保护486.10给排水工程496.10.1 质量控制要点496.10.2工艺流程496.10.3管道安装一般要求496.10.4技术要求506.10.5排水管道安装506.10.6 管道安装试压方法与要求516.10.7给排水、消防系统管道附件安装526.10.8卫生洁具安装536.10.9质量保证措施536.11通风空调工程546.12设备调试556.12.1准备工作556.12.2设备调试方法566.13脚手架工程576.13.1方案要点576.13.2脚手架避雷要求586.13.3脚手架验算书586.13.4脚手架搭拆安全注意事项586.14 其他建筑工程施工586.14.1电缆沟施工586.14.2事故油池的施工596.14.3站区道路施工596.14.4 围墙、大门597、质量保证措施597.1质量目标597.2 健全组织机构与职责607.2.1质量管理组织607.2.2质量管理职责617.3制度保证措施627.3.1 质量责任制627.3.2 质量教育培训制度627.3.3 施工图管理制度637.3.4 技术交底制度637.3.5 技术复核制度647.3.6 工程施工质量检验制度647.3.7 质量会议制度657.3.8 质量奖惩制度657.3.9 质量记录报表制度667.3.10坚持样板制度667.3.11成品保护制度667.4物资保证措施667.5施工过程控制措施677.5.1事前控制687.5.2过程控制措施707.6主要质量控制点757.7质量通病与预防措施767.7.1模板工程质量通病的防治措施777.7.2钢筋工程质量通病的防治措施777.7.3防治渗漏措施787.7.3砼工程常见病防治措施797.7.4装修工程常见病防治措施808、安全保证措施808.1建立安全管理监督体系808.2安全生产制度808.2.1开工准备阶段808.2.2施工阶段安全生产规定818.2.3结构施工安全防护838.2.4施工机械848.2.5安全防护878.2.6现场施工用电899、文明生产、文明施工保证措施909.1现场文明施工组织管理机构919.2现场场容、场貌布置919.2.1现场布置919.2.2道路与场地919.2.3班组落手清929.2.4大堆材料929.2.5周转设备929.3环境卫生管理929.4生活卫生929.5防止扰民措施939.5.1防止大汽污染939.5.2防止水污染939.5.3防止噪声污染939.5.4防止道路侵占949.5.5防止地下管线与地下地上设施的破坏94风电110KV升压站土建工程施工方案1、编制依据（1）设计图纸、通知；（2）工程招投标文件、合同规定的标准；（3）现行国家、行业颁发的有关法律、法规、规、规程、规定或标准；（4）本公司可调配的人力、物力和机械等资源条件；（5）类似工程的施工经验。
风电场项目220KV升压站土建工程及临时工程施工组织设计
目录第一章工程概况及特点 (1)1.1工程概况 (1)1.2工程范围 (1)1.3主要结构形式 (2)1.4水文气象及地质条件 (3)1.5现场施工条件 (4)第二章工程目标及组织机构管理 (5)2.1工程目标 (5)2.2组织机构 (8)2.3项目管理 (13)第三章施工总平面布置 (14)3.1布置原则及管理 (14)3.2生产生活营地的布置地点 (14)3.3钢筋加工厂 (15)3.4混凝土搅拌站 (16)3.5 综合修理厂及机械设备停放场 (16)3.6中心仓库的布置 (16)3.7生产用油 (16)3.8水、电、消防及通讯系统布置 (16)3.9工地试验室 (18)3.10各种信号设置 (18)3.11环保设施 (18)3.12施工平面布置图 (19)3.13施工用地计划 (19)第四章施工资源配置及计划 (20)4.1施工准备 (20)4.2准备工作计划......................................................................................................... 错误！未定义书签。
4.3技术准备计划 (21)4.4施工队伍配备及分工 (23)4.5工程劳务 (23)4.6主要资源配置计划 (24)第五章施工进度计划 (29)5.1工期目标 (29)5.2 进度计划编制依据 (29)5.3主要控制性工期 (29)5.5施工进度计划横道图............................................................................................. 错误！未定义书签。
第六章施工方案.. (30)6.1施工工序总体安排 (30)6.2测量工作 (33)6.3试验检验 (34)6.4基础土石方开挖施工 (35)6.5钢筋工程 (36)6.6模板工程 (44)6.7混凝土工程 (51)6.8砌体工程 (56)6.9 钢结构工程 (59)6.10门窗工程施工 (69)6.11屋面及防水工程施工 (71)6.12脚手架工程施工 (76)6.13楼地面工程施工 (78)6.14内墙抹灰施工 (81)6.15内墙乳胶漆施工 (82)6.16顶棚抹灰施工 (83)6.17室内吊顶施工 (84)6.18外墙面砖施工 (86)6.19给排水与消防系统安装工程 (88)6.20低压配电与照明工程 (96)6.21通风与空调工程................................................................................................... 错误！未定义书签。
80MW风电项目升压站土建施工工程施工组织设计.doc
（80MW）风电项目升压站土建施工工程施工组织设计日期：2012年10月31日目录一、工程概况及特点1.1工程概况1.2工程特点二、施工方案2.1施工准备2.2、施工工序总体安排2.3、主要工序和特殊工序的施工方法2.4、工程成本的控制措施三、工期及施工进度计划3.1工程投入的主要施工机械设备情况、主要施工机械进场计划3.2劳动力安排计划及主要材料设备的供应3.3确保工期的技术组织措施四、质量目标、质量保证体系及技术组织措施4.1质量目标4.2质量管理组织机构及主要职责4.3质量管理的措施4.4质量管理及检验的标准五、安全目标、安全保证体系及技术组织措施5.1安全保证体系5.2安全管理目标5.3安全管理组织机构及主要主要职责5.4保证安全的主要措施5.5 重要施工方案和特殊施工工序的安全过程控制六、环境保护及文明施工6.1 环境保护6.2加强施工管理、严格保护环境6.3文明施工的目标、组织机构和实施方案6.4文明施工保证措施七、季节性施工措施7.1、现场部署：7.2、雨施材料的储存和堆放7.3、施工现场雨季防护措施7.4、主要项目雨季施工方法附件一：质量保证体系框图附件二安全保证体系框图附件三文明施工保证体系框图附件四工期保证体系框图附件五临时用地表附件六施工总平面布置图附件七施工进度横道图附件八拟投入工程主要施工机械设备表附件九劳动力计划表附件十拟配备本工程的试验和检测仪器设备表一、工程概况及特点1.1工程概况本工程为江苏大丰二期（80MW）风电项目升压站土建施工工程，位于江苏大丰港风电场。
升压站建设规模：电压等级220kV；容量80MVA。
1、主变基础、SVG室、电缆沟改造（总面积约80平米，实际面积以招标图纸为准）2、附属设备、构架基础大丰港地处北亚热带向南暖温带过渡地带，属季风性湿润气候区。
季风盛行，四季分明，热量丰富，降水丰沛。
年平均气温和降水量分别为14.2℃和1005.5毫米。
县境河流交错，有流域性大型骨干河道10多条。
某风电场升压站线路施工组织设计word模板可修改
目录一．目的二．适用范围三．编制依据四．现场管理机构及人员职责五．职业健康安全与环境管理工作方针六．安全健康与环境管理工作方针和目标七．安全文明施工主要控制形象八．现场总体布局九．安全文明施工设施及环境保护设施十．进入施工现场安全文明施工纪律规定十一.工程开工具各的条件十二.施工阶段安全文明施工主要控制措施十三.机桩、车辆交通安全管理十四.职业健康十五.生活安全与卫生十六.防止公害十七.环境保护十八.消防与警卫十九.应急管理二十.通讯二十一.两措资金使用计划表***风电场升压站新建工程送出线路安全文明二次策划编制单位（章）：批准：年月日审核：年月日编制：年月日监理部（章）：总监理师：年月日监理师：年月日安全监理：年月日建设单位（章）：工程主管：年月日工程部：年月日安生部：年月日项目部：年月日二一年四月一、目的国家电网公司电网建设分公司编制的《输变电工程安全文明施工总体措施概念设计纲要》是一个基于高起点、高标准。
严要求的文件，对全面提高输变电工程安全文明施工水平，使输变电工程建设过程安全文明施工管理有一个最佳局面并达到较高水平，必将起到极大的推动作用。
为了更好地贯彻实施《输变电工程安全文明施工总体措施概念设计纲要》，特制定本二次策划，现场施工及管理人员必须遵守本二次策划和为达到工程安全文明施工目标所采取的一切适用可行的措施，提高现场每个人的安全意识，实现安全健康和环境管理目标，塑造公司安全品牌形象。
二、适用范围仅适用于由我公司负责施工的***风电场升压站新建工程送出线路项目部及下属所有施工队。
三、编制依据●国家电网公司电网建设分公司的《输变电工程安全文明施工总体措施概念设计纲要》；●国家颁布的有关电力线路工程施工安全及文明施工规程和规范；●我公司的《职业键康安全、质量和环境管理手册》和《职业健康安全、质量和环境管理体系程序文件》；●我公司现有的安全、环境管理措施和经验。
四、现场管理机构及人员职责. 现场管理机构见图４－１图４－１现场安全文明施工管理组织机构图2. 主要人员职责项目经理● 认真贯彻执行国家有关安全生产的方针、政策、法令、法规和上级有关规定，并负责组织制定贯彻实施办法● 组织对本项目的安全风险进行预测、辨识、分析、判断、评估并采相应的对策。
