现代数字通信调制解调技术
四种现代数字调制解调技术摘要：高斯最小移频键控（GMSK ）、4πDQPSK 、DS-CDMA 的调制解调技术相比于其改进前的通信调制解调技术都有较高的性能。
高斯最小移频键控（GMSK ）是基于MSK 和FSK 改进的一种技术，使得信号有较好的频谱特性。
4πDQPSK 弥补了DQPSK 的π相位跳变的缺点。
DS-CDMA 比CDMA 有更高的抗干扰能力。
当前最受热议的LiFi 技术是也可能改善当下通信网络的不足，实现高速、实时、安全的信息传输。
关键字：高斯最小移频键控（GMSK ）；4πDQPSK ；DS-CDMA ；LiFi 技术；调制解调第一章 引言数字调制与解调方式的选择需要根据现实需要的具体要求，在各个调制与解调方式的优缺点上进行取舍。
常常考虑的因素有：接收信噪比、误比特率（BER ）的大小、对抗多径的衰落情况性能、占用最小的带宽、实现的难易程度以及成本的高低等等。
由于信道资源的紧张与人们越来越希望更快的通信速度与更好通信质量的要求的矛盾，数字调制解调技术的发展成为科学家们迫切追求的一个课题，将来必然还会出现更加好的调制技术，它要求功率效率高，频带利用率高，并且易于实现，节能低碳，环保。
现今，激光调制通信、卫星通信、非恒包络调制等都是研究方向。
数字调制解调的发展，必定会有力地推进通信、数字技术等各个领域的进步。
第二章高斯最小移频键控（GMSK）2.1. GMSK的简介GMSK调制技术是在MSK基础上经过改进得到的，MSK（Minimum Frequency Shift Keying，最小频移键控）是二进制连续相位FSK（Frequency Shift Keying，频移键控）的一种改进形式。
在FSK方式中，每一码元的频率不变或者跳变一个固定值，在两个相邻的频率跳变码元信号之间，其相位通常是不连续的。
MSK就是FSK信号的相位始终保持连续变化的调制方式。
采用高斯滤波器制作前基带滤波器，将基带信号成型为高斯脉冲，在进行MSK调制，称为GMSK 调制。
2.2 GMSK调制的一般原理MSK调制是调制指数为0.5的二进制调频，其基带信号为矩形波形。
为了压缩MSK信号的功率，可在MSK调制前加入高斯低通滤波器，称为预调制滤波器。
对矩形进行滤波后，得到一种新型的基带波形，使其本身和尽可能高阶的导数连续，从而得到较好的频谱特性。
GMSK调制原理方框图如下所示：图2-1 GSMK调制原理图为了有效地抑制MSK的带外辐射并保证经过预调制滤波后的已调信号能采用简单的MSK相干检测电路，预调制滤波器必须具有以下特性：1、带宽窄并且具有陡峭的截止特性；2、冲击响应的过冲较小；3、滤波器输出脉冲面积为一常量，该常量对应的一个码元内的载波相移为。
2其中，条件1是为了抑制高频分量；条件2是为了防止过大的瞬时频偏；条件3是为了使调制指数为0.5。
高斯低通滤波器的传输函数为：22()exp()H f f α=- （2-1） 式中，α是与高斯滤波器的3dB 带快b B 有关的一个常数。
有3dB 带宽定义有1()2b H B = （2-2） 即221exp(2)2b B α-= （2-3） 所以0.5887b B α=≈ （2-4）由此可见，改变α，b B 将随之改变。
滤波器的冲击响应为：2()e x p h t t πα⎡⎤⎛⎫=-⎢⎥ ⎪⎝⎭⎢⎥⎣⎦ （2-5） 由式（2-5）看出，()h t 不是时限的，但它随2t 按指数规律迅速下降，所以可近似认为它的宽带是有限的。
由于他的非时限性，相邻脉冲会产生重叠。
由式（2-1）~(2-5)可以看出GMSK 滤波器可以利用3dB 基带带宽b B 和基带码元间隔b T 完全定义。
因此，习惯使用b B 与b T 的乘积来定义GMSK 。
MSK 信号等价为b B 与b T 的乘积为无穷大的GMSK 信号。
如果输入为双极性不归零矩形脉冲序列S （t ）： ()(),1n b n ns t a b t nT a =-=±∑（2-6） 式中， ()1,0||20,bnT t T b t ⎧≤≤⎪=⎨⎪⎩其他（2-7）其中，b T 为码元间隔。
高斯预调制滤波器的输出为：()()()()∑-=*=nb n nT t g a t h t s t x （2-8）式中，()g t 为高斯预调制滤波器的脉冲响应：()()()()2222211b b b b b b b b b b T T T T g t b t h T h d d T T T T T T t τττπα++--⎡⎤⎢⎥=*==-⎢⎥⎢⎥⎣⎦⎛⎫⎰⎰⎪⎝⎭ （2-9）GMSK 信号的表达式为：()⎭⎬⎫⎩⎨⎧∞-⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛--+=⎰∑t d T nT g a T w t S b b n b c GMSK ττπ22cos （2-10） 式中，n a 为输入数据。
高斯滤波器的输入脉冲经MSK 调制得到GMSK 信号，其相位路径由脉冲的形状决定，或者说在一个码元内已调波相位的变化取决于去其间脉冲的面积。
由于相邻脉冲间有重叠，因此，在决定一个码元内的脉冲面积时，要考虑相邻码元的影像。
这样，在不同码流下，会使一个码元内脉冲面积不同，因而对应的相位路径也不同。
2.3 GMSK 信号的产生产生GMSK 信号最简单的方法是数据流经高斯滤波后直接对VCO 调频，如图2-2所示。
当该方法要保持VCO 中心频率稳定，存在一定困难。
克服此方法缺点的办法是采用锁相环路（PLL ）调制器，如图2-3所示。
输入数据序列先进行2π相移BPSK 调制，然后将该信号通过锁相环对BPSK 信号的相位突跳进行平滑，使得信号在码元转换时刻相位连续，而且没有尖角该方法实现GMSK 信号的关键是锁相环传输函数的设计，以满足输入信号功率谱特性需求。
图2-2 GMSK 信号产生器图2-3 PLL 型GMSK 调制器由式（2-10），GMSK 信号可以表示为正交形式，即()()[]()()t w t t w t t t w t S c c c GMSK sin sin cos cos cos ϕϕϕ-=+= （2-11） 式中 ()ττπϕd T nT g a T t tb b n b ⎰∑∞-⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛--=22 （2-12） 由式（2-11）和（2-12）可以构成一种波形储存正交调制器，其原理如图4所示。
波形储存正交调制器的优点是避免了复杂的滤波器设计和实现，可以产生具有任何特性的基带脉冲和已调信号。
图2-4 波形储存正交调制器产生GMSK 信号2.4 GMSK 的解调GMSK 信号的解调与MSK 信号的解调相同，可采用正交相干解调，也可以采用鉴相器和查分检测器。
2.4.1 GMSK 信号相干解调由于GMSK 信号的解调与MSK 的解调相同，以下采用MSK 的相干解调法解调GMSK 信号。
图2-5 GMSK信号相干解调原理图本实验采用相干解调解调2.4.2 GMSK信号差分解调器原理在接收端，调制后的GMSK信号经过数字下变频后恢复成I、O两路信号后，可以运用1比特差分检测进行解调，也可以运用2比特差分检测进行解调。
下图所示分别为1比特、2比特差分解调器原理图。
图2-6 GMSK信号差分解调器原理(a)1比特差分解调器(b) 2比特差分解调器2.5 GMSK调制解调仿真及分析以下为基于SystemView5.0的GMSK调制与相干解调仿真图：图2-7 GMSK调制解调仿真图在图2-7中，图标0为伪随机序列发生图标，作为系统的信源。
图标1、2、3和7、8、9分别组成I、Q支路的串并转换单元。
图标6、22为高斯滤波器。
图标14提供f=1/4T的正弦波与余弦波，分别经乘法器10、11与原信号相乘。
图标15提供高频载波，经过乘法器12、13完成GMSK信号I、Q的调制。
调制好的信号经加法器18进行合并，得到最终的GMSK信号。
把调制好的信号经信道传播后送入解调器。
图标25提供f=1/4T的正弦波与余弦波，分别经乘法器26、27与已调信号相乘。
图标31为科斯塔斯环，捕获高频载波，经过乘法器28、29完成相干解调。
然后再通过低通滤波器33、34去除高频分量。
再经过36、37进行抽样，再通过39、40进行比较判决。
经抽样保持以后在进行串并转换，最终将两路信号送入加法器46进行合并，得到解调信号。
最后经过示波器48进行观察，并与原始输入信号进行比较。
以下为GMSK调制与相干解调表2-1 GMSK调制与相干解调系统仿真电路图标参数设置实验结果与分析：运行该系统，分别观察原始输入信号与解调出的信号，如图2-7所示：图2-7 输入信号与相干解调解调出的信号如图2-7所示，图中最上面为输入信号，中间的为输出信号，通过观察输入信号与解调输出信号，我们可以看出该系统可以正确解调出信号，只不过稍微有延迟。
在上图中并未显示出波形延迟是因为原始输入数据经过0.6s 的延迟再送入示波器进行观测的，这样便于原始信号与解调信号进行比较。
图最下方是经过调制的调制信号。
第三章4πDQPSK 的调制与解调技术3.1 4πDQPSK 简介4πDQPSK 是一种正交相移键控调制方式，它综合了QPSK 和OQPSK 两种调制方式的优点。
其最大相位跳变值仅为34π±，没有π相位跳变，经过滤波及限幅后的功率谱旁瓣恢复较小，因为在非线性信道中可以获得比QPSK 更高的频谱效率。
在多径扩展和衰落的情况下，4πDQPSK 比OQPSK 的性能更好。
4πDQPSK 能够采用非相干解调，从而使得接收机实现大大简化。
4πDQPSK 以备用于北美和日本的数字蜂窝移动通信系统。
3.2 4πDQPSK 的调制原理4πDQPSK 调制器原理图如下图所示。
输入的二进制数据序列经过串、并变换和差分编码输出同相支路信号k I 和正交支路k Q ，k I 和k Q 的符号是输入数据速率的一半。
在第k 个码元区间内，差分相位编码器的输出和输入有如下关系：11cos sin k k k k k I I Q ϕϕ--=∆-∆ (3-1) 11sin cos k k k k k Q I Q ϕϕ--=∆+∆ (3-2)式中，k ϕ∆是由差分相位编码器的输入数据k x 和k y 所决定的。
采用Gray 编码的双比特(k x ，k y )与相位k ϕ∆的关系如表3-1所示。
差分相位编码器的输出k I 和k Q 共有五种取值：0，1±。
表3-1采用Gray 编码的双比特(k x ，k y )与相位k ϕ∆的关系表图3-1 4πDQPSK 调制器原理图 为了抑制已调信号的带外功率辐射，在进行正交调制前先使用同相支路信号和正交支路信号k I 和k Q 通过具有线性相位特性和平方根升余弦幅频特性的低通滤波器。
通信原理(第八章新型数字带通调制技术)PPT课件
实例分析
QPSK（四相相移键控调制）
在PSK的基础上，将相位划分为四个不同的状态，每个状态表示两个 比特的信息，提高了频谱利用率和传输速率。
16-QAM（十六进制正交幅度调制）
在QAM的基础上，将幅度划分为16个不同的状态，每个状态表示4个 比特的信息，进一步提高了频谱利用率和传输速率。
OFDM（正交频分复用调制）
20世纪70年代，随着数字信号处理技 术的发展，多种新型数字带通调制技 术如QPSK、QAM等开始出现。
02
数字带通调制技术的基本原理
数字信号的调制过程
调制概念
调制是将低频信号（如声音、图像等）转换成高频信号的过程， 以便传输。
数字信号的调制方式
数字信号的调制方式主要有振幅键控（ASK）、频率键控（FSK） 和相位键控（PSK）等。
通信原理(第八章新型数字带 通调制技术)ppt课件
• 引言 • 数字带通调制技术的基本原理 • 新型数字带通调制技术介绍 • 新型数字带通调制技术的应用场景
• 新型数字带通调制技术的优势与挑 战
• 新型数字带通调制技术的实现方法 与实例分析
01
引言
新型数字带通调制技术的定义与重要性
定义
新型数字带通调制技术是指利用数字 信号调制载波的幅度、频率或相位， 以实现信号传输的技术。
光纤通信系统
在光纤通信系统中，新型数字带通调制技术如偏振复用正交频分复用（PD-OFDM） 被用于实现高速、大容量的数据传输，满足不断增长的网络流量需求。
卫星通信系统
广播卫星
在广播卫星中，新型数字带通调制技术如正交频分复用（OFDM）被用于发送多路电视信号和其他多媒 体内容，提供高质量的广播服务。
将高速数据流分割成多个低速数据流，在多个子载波上进行调制，提 高了频谱利用率和抗多径干扰能力。
数字信号处理中的调制与解调技术
数字信号处理中的调制与解调技术数字信号处理技术在现代通信中扮演着至关重要的角色。
它可以对信号进行调制与解调，使得信号可以在不同的载体(比如无线电波、光纤等)传输和传递。
本文将介绍数字信号处理中的调制与解调技术。
一、调制技术调制技术是将基带信号(即未调制的信号)转换为能够在载体中传输的信号的过程。
它可以用来改变信号的频率、幅度和相位等属性。
常见的调制技术包括幅度调制(AM)、频率调制(FM)和相位调制(PM)等。
1. 幅度调制(AM)幅度调制是最简单的调制技术之一，它通过将基带信号和一个高频载波信号进行乘法运算，来改变信号的幅度。
结果可以用下式表示:s(t) = Ac[1 + m(t)]cos(2πfct)其中，Ac是载波的幅度，f是载波频率，m(t)是基带信号，s(t)为调制后的信号。
可以看出，载波信号的幅度随着基带信号而变化，从而实现了对信号幅度的调制。
2. 频率调制(FM)频率调制是一种常见的调制方式，在广播电台、卫星通信等领域得到广泛应用。
它是通过改变载波频率的大小，来反映出基带信号的变化。
这个过程可以用下式表示:s(t) = Ac cos[2πfc t + kf∫m(τ)dτ]其中，kf是调制指数，m(t)是基带信号，∫m(τ)dτ是对基带信号的积分。
这里，频率调制实质是将基带信号的斜率值转化为频率的变化，从而体现了基带信号的变化。
3. 相位调制(PM)相位调制是另一种常见的调制方式，它通过改变相位来反映出基带信号的变化。
相位调制可以用下式表示:s(t) = Ac cos[2πfct + βm(t)]其中，β是调制指数，m(t)是基带信号。
可以看出，相位调制实质上是将基带信号的变化转化为相位的变化。
二、解调技术解调技术是将调制后的信号还原为原始基带信号的过程。
它在通信中起着至关重要的作用，可以保证信息的正确传递。
1. 相干解调相干解调是最常见的解调方式，它是通过连续时间信号的乘法运算来分离出基带信号的。
调制与解调的名词解释
调制与解调的名词解释调制和解调是在通信中常用的两种信号处理技术。
调制是指在通信过程中，通过改变一个信号（称为基带信号）的某些特性，将其转换为适用于传输和传递的信号（称为载波信号），以便能够有效地在媒介（例如空气中的无线电波或光纤中的光信号）中传输。
调制主要用于将信息通过传输介质传播给接收端。
调制技术的目的是在不增加功率和频带宽度的情况下，提高信息传输的可靠性、效率和距离。
解调是指在接收端将调制后的信号恢复成起始的基带信号的过程。
解调技术是调制技术的逆向过程，目的是恢复出原始的信息，以便于后续的信号处理和解读。
解调器通常会处理噪声、干扰和失真等问题，以保持准确性和可靠性。
调制和解调是通信系统中必不可少的两个环节，主要作用是实现可靠的信息传输和接收。
常见的调制和解调技术包括：幅度调制（AM）、频率调制（FM）、相位调制（PM）、振幅移键调制（ASK）、频移键调制（FSK）、相移键调制（PSK）等。
幅度调制（AM）是调制信号的幅度和幅度波动与基带信号的振幅及变化相关的一种调制技术。
在AM调制中，基带信号的振幅对应调制波的振幅，它的变化则反映了基带信号的变化。
解调器将AM信号转换为原始的基带信号，在接收端进行解码。
频率调制（FM）是调制信号的频率和频率波动与基带信号的振幅及变化相关的一种调制技术。
在FM调制中，基带信号的振幅对应调制波的振幅，但是基带信号的变化对应调制波的频率的变化，即频率和振幅成正比。
解调器将FM信号转换为原始的基带信号，在接收端进行解码。
相位调制（PM）是调制信号的相位和相位波动与基带信号的振幅及变化相关的一种调制技术。
在PM调制中，基带信号的振幅对应调制波的振幅，但是基带信号的变化对应调制波的相位的变化，即相位和振幅成正比。
解调器将PM信号转换为原始的基带信号，在接收端进行解码。
振幅移键调制（ASK）是将数字信号转换为模拟信号的一种调制技术。
ASK调制器根据待传输的数字信号（比特流）的高低电平来决定于载波的信号在该时间段内为高电平还是低电平。

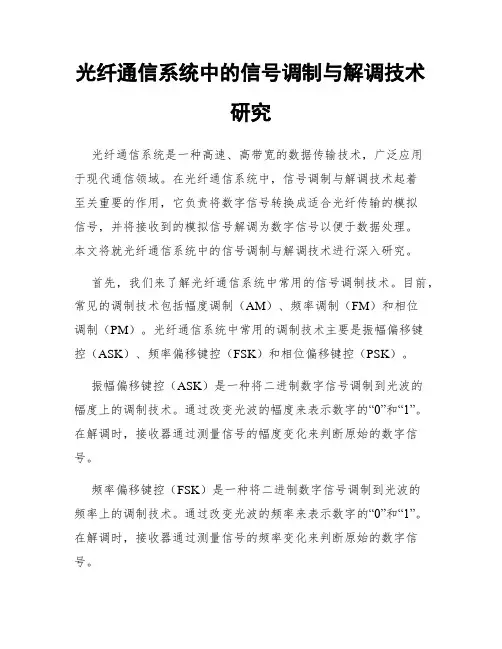

光纤通信系统中的信号调制与解调技术研究
