纺织品防紫外线整理
纺织品的抗紫外线整理方法及评价
能量释放或消耗［ 。用适当的防紫外线方法处理纺织 １ ］
品， 无论 是 什么 纤 维材 料 的织物 （ 棉织 物） 都可 达到 如 ， 良好 的抗 紫外 线 效果 ， 而织 物 的厚 度 、 色泽 等 因素对 防 紫外 线 性能 的影 响可 忽 略 。
了获得很高的 ＵＰ Ｆ级别 ， 织物设计者必须在有限的覆 盖 因子 范 围内设计 制作 。
种 纺织 品 的 多 孑 性 可 以 通 过 下 列 式 子 表 示 ： Ｆ— Ｌ ＵＰ
１ 纺织品抗紫外辐射机理
普 通 纺 织 品 防 紫外 线 的能 力 与纤 维 材 料 ， 物厚 织
度、 紧密度 、 重量 、 色等有关。防紫外线纺织品的作 颜 用机理有吸收作用 和反射作用 ， 相应地紫外线遮蔽剂 有 吸 收剂 和反射 剂 （ 称 散射 剂 ） 或 两类 。吸收 剂 和反射 剂 可单独 使用 ， 可 混 用 。 紫外 线 反 射 剂 主要 是 利 用 也 无机微粒的反射 和散射作用 ， 可起到防紫外线透过 的 作 用 。紫外 线 吸收剂 ， 主要 利 用有 机物 质 吸 收紫外 光 ，
２ ３ 织物 色泽 ．
用 于织 物着色 的染 料 ， 以对织 物 ＵＰ 可 Ｆ产生 很 大 的影 响 。为 了得 到 良好 色 泽 ， 料 必 须 选 择 性 地 吸 收 染
２ 纺织品抗紫外线辐射的影响 因素
２ １ 纤维种 类 ．
纤 维种类 不 同 ， 紫外 线 防护 系数 （ Ｆ 也 不 同。 其 ＵＰ ） 聚酯 、 毛 纤 维 等 比棉 、 胶 纤 维 的 紫外 线 防 护 系数 羊 粘 大 ， 聚酯结 构 中 的苯 环 和羊 毛蛋 白质 分 子 中的芳 香 因
‘
有 遮蔽 紫外 线 的功 能 。这种 方 法所 得 到 的织 物 抗 紫外 线 效果 持久 且 手感 较好 ， 处理 技 术要 求 和 成本 较 高 ， 但 且 有不 宜 用 于 天 然 纤 维 和 混 纺 时 效 果 难 以控 制 等 缺 点 。 日本可 乐 丽公 司 于 ９ 代 初 首 次 推 出具 有 抗 紫 ０年 外 线功 能 的 “ ｓ ” 维 ， 在 Ｐ Ｔ 聚合 物 熔 体 中均 Ｅ ｍｏ 纤 即 Ｅ 匀 掺人 细 陶瓷粉 末 ， 纺制 成 涤 纶纤 维 。近 年来 ， 人 发 有 现 将特 殊 结 构 的 陶 瓷 超 细 微 粒 混 入 纤 维 内制 成 的 纤 维 ， 仅能屏 蔽 紫外 线 ， 不 还有 绝热 作用 ［ 。 ４ ］
抗紫外线整理全解课件
02
抗紫外整理的 与特性
无机抗紫外线整理剂
无机抗紫外线整理剂的主要成分是金属氧化物和金属盐，如二氧化钛、氧化锌等。 它们具有较好的紫外线屏蔽性能，但容易对织物颜色产生影响，通常用于白色织物。
无机抗紫外线整理剂的耐洗性较差，经过多次洗涤后效果会逐渐减弱。
有机抗紫外线整理剂
01
02
03
04
有机抗紫外线整理剂的主要成 分是芳香族有机化合物，如苯 甲酸酯类、二苯甲酰甲烷等。
物的损伤。
02
抗紫外线整理剂的化学结构与性能
抗紫外线整理剂通常含有特定的化学结构，如苯环、甲酮等，这些结构
能够吸收紫外线并降低其能量。
03
抗紫外线整理剂与纤维的结合方式
抗紫外线整理剂与纤维的结合方式有多种，如吸附、共聚、接枝等，这
些方式能够提高整理剂在纤维表面的附着力和稳定性。
抗紫外线整理的重要性
绿色环保将成为发展方向
随着环保意识的提高，抗紫外线整理技术将向绿色环保的方向发展， 减少对环境的污染和危害。
建议定期更换衣物以保持防护效果。
注意皮肤过敏反应
建议在初次使用前进行皮肤测试，以避免过 敏反应。
06
抗紫外整理的展 与展望
抗紫外线整理剂的研发趋势
1 2 3
高效性 研发更高效的抗紫外线整理剂是未来的发展趋势， 能够以更低的用量达到更好的抗紫外线效果。
环保性 随着环保意识的提高，研发具有环保特性的抗紫 外线整理剂越来越受到关注，减少对环境的污染 和危害。
它们能够吸收紫外线并转化为 热能，从而保护纤维不受损伤。
有机抗紫外线整理剂对织物颜 色的影响较小，可用于各种颜
色的织物。
有机抗紫外线整理剂的耐洗性 较好，但经过长时间洗涤后效
纺织品的抗紫外线性能与市场需求分析
纺织品的抗紫外线性能与市场需求分析在当今社会，随着人们生活水平的提高和对健康的日益重视，纺织品的抗紫外线性能逐渐成为消费者关注的焦点。
紫外线对人体皮肤的伤害不容小觑，长期暴露在紫外线下可能导致晒伤、皮肤老化、甚至增加患皮肤癌的风险。
因此，具有良好抗紫外线性能的纺织品在市场上的需求日益增长。
首先，我们来了解一下纺织品抗紫外线的原理。
紫外线根据波长的不同可以分为 UVA（波长 320 400 纳米）、UVB（波长 280 320 纳米）和 UVC（波长 200 280 纳米）。
其中，UVC 大部分被臭氧层吸收，到达地面的主要是 UVA 和 UVB。
纺织品能够阻挡紫外线主要通过三种方式：吸收、反射和散射。
一些纤维材料本身就具有一定的紫外线吸收能力，比如聚酯纤维和尼龙。
而通过在纺织品的后整理过程中添加紫外线吸收剂或涂层，可以增强其抗紫外线性能。
此外，织物的组织结构、厚度、颜色等也会影响其抗紫外线效果。
一般来说，织物越紧密、厚度越大、颜色越深，抗紫外线性能越好。
那么，目前市场上常见的具有抗紫外线性能的纺织品有哪些呢？运动服装是其中的一个重要领域。
对于户外运动爱好者来说，长时间暴露在阳光下是常态，因此他们对服装的抗紫外线性能要求较高。
例如，专业的登山服、骑行服和跑步服通常都采用了具有良好抗紫外线性能的面料，并经过特殊处理，以保护运动员的皮肤免受紫外线的伤害。
防晒服也是近年来颇受欢迎的产品。
这类服装通常轻薄透气，同时具备出色的抗紫外线功能，适合在夏季日常穿着。
此外，泳装、遮阳帽、遮阳伞等也是常见的抗紫外线纺织品。
接下来，我们分析一下纺织品抗紫外线性能的检测标准和方法。
目前，国内外有许多相关的标准和测试方法。
常见的有紫外线防护系数（UPF）和紫外线透过率（T（UVA）AV 和 T（UVB）AV）。
UPF 值越大，表示纺织品的抗紫外线性能越好。
一般来说，UPF 值大于 40 且UVA 透过率小于 5%的纺织品被认为具有良好的抗紫外线性能。
纺织品的抗紫外线材料研究
纺织品的抗紫外线材料研究在当今社会，随着人们户外活动的增加以及对健康意识的提高，纺织品的抗紫外线性能逐渐受到广泛关注。
紫外线对人体皮肤具有潜在的伤害，长期暴露可能导致晒伤、皮肤老化甚至皮肤癌等问题。
因此，研发具有高效抗紫外线性能的纺织品材料成为了纺织行业的重要研究方向。
一、紫外线对人体的危害及纺织品防护的重要性紫外线根据波长的不同可分为 UVA（波长 320 400 纳米）、UVB （波长 280 320 纳米）和 UVC（波长 200 280 纳米）。
其中，UVC 通常被臭氧层吸收，难以到达地面。
而 UVB 能够导致皮肤晒伤和红斑，UVA 则穿透力更强，能深入皮肤真皮层，导致皮肤老化、皱纹和色素沉着。
在日常生活中，人们的皮肤长时间暴露在阳光下，尤其是在户外活动、运动、旅游等场景中。
此时，纺织品作为直接与皮肤接触的物品，其抗紫外线性能就显得至关重要。
有效的抗紫外线纺织品能够大大降低紫外线对皮肤的伤害，为人们提供必要的防护。
二、抗紫外线纺织品的作用原理抗紫外线纺织品主要通过以下几种方式发挥作用：1、吸收紫外线某些材料能够吸收紫外线的能量，并将其转化为热能或其他形式的能量而消耗掉。
常见的紫外线吸收剂包括苯并三唑类、二苯甲酮类等有机化合物，它们能够与紫外线发生作用，从而减少紫外线的透过。
2、反射紫外线通过在纺织品表面添加具有高反射率的物质，如金属氧化物（如氧化锌、二氧化钛等），将紫外线反射回去，降低其穿透纺织品的可能性。
3、散射紫外线利用纺织品的纤维结构或添加特殊的散射剂，使紫外线在纤维间发生散射，从而改变其传播方向，减少直接透过纺织品的紫外线量。
三、常用的抗紫外线材料1、天然纤维棉、麻等天然纤维本身具有一定的抗紫外线性能，但相对较弱。
通过对天然纤维进行改性处理，如采用紫外线吸收剂进行浸渍处理，可以提高其抗紫外线能力。
2、合成纤维聚酯纤维、尼龙等合成纤维在制造过程中可以添加紫外线稳定剂或吸收剂，从而获得较好的抗紫外线性能。
纺织品的抗紫外线整理
纺织品的抗紫外线整理引言紫外线是太阳发出的一种电磁辐射。
虽然适量的紫外线对人体有益，可以促进维生素D的合成和增强免疫力，但过量的紫外线辐射却会对人体健康产生负面影响，如导致皮肤炎症、晒斑、光老化、皮肤癌等。
纺织品在衣物中起到了保护人体免受紫外线辐射的作用。
通过对纺织品进行抗紫外线整理，可以有效减少紫外线的穿透，提高纺织品的防护性能。
紫外线的影响紫外线可以分为UVA、UVB和UVC三种波长。
UVC被臭氧层吸收，不会对人体产生影响，但UVA和UVB可穿透大气层，直接照射到地面。
UVA主要影响皮肤老化和免疫抑制，而UVB则是引起皮肤晒伤和皮肤癌的主要原因。
长时间的紫外线照射会导致纺织品的颜色褪色、拉伸、变脆等问题，同时也会降低纺织品的保护性能。
因此，对纺织品进行抗紫外线整理，可以保护人体免受紫外线辐射，延长纺织品的使用寿命。
抗紫外线整理技术纺织品的抗紫外线整理技术主要分为物理方法、化学方法和复合方法。
1. 物理方法物理方法是通过改变纺织品的物理结构，阻挡紫外线的穿透。
常见的物理方法包括增加纺织品的密度、增加纱线的细度和使用紫外线抑制剂。
增加纺织品的密度增加纺织品的密度可以减少紫外线的穿透。
通过提高织物的纱线密度、增加织物的层次感和减小织物的孔隙度，可以有效提高纺织品的抗紫外线性能。
增加纱线的细度纺织品的细度对抗紫外线性能有一定影响。
细纤维纺织品由于纤维直径较小，可以更好地阻挡紫外线的穿透。
因此，通过使用细纱线可以提高纺织品的抗紫外线性能。
使用紫外线抑制剂紫外线抑制剂是一种可以吸收或散射紫外线的化学物质。
纺织品在生产过程中可以添加紫外线抑制剂，使纤维表面形成一层保护层，从而减少紫外线的穿透。
常见的紫外线抑制剂有二苯酮类化合物和苯并三唑类化合物等。
化学方法是通过在纺织品表面形成一层紫外线吸收剂或紫外线散射剂，来阻挡紫外线的穿透。
紫外线吸收剂紫外线吸收剂是一种可以吸收紫外线能量，并将其转化为热能的化学物质。
防紫外线整理剂

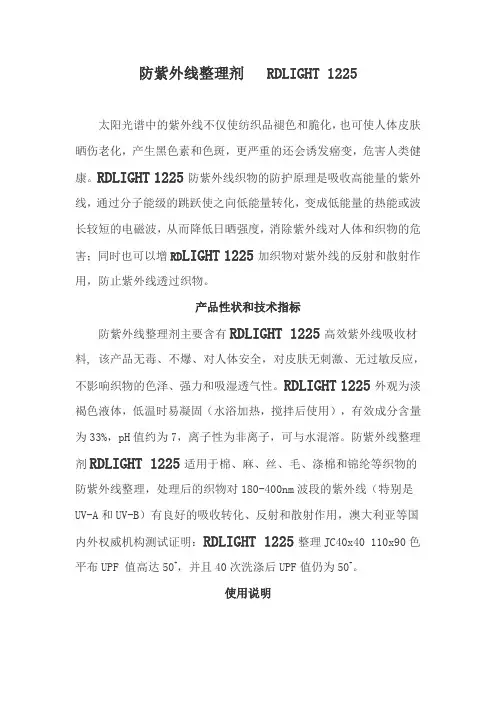

防紫外线整理剂 RDLIGHT 1225太阳光谱中的紫外线不仅使纺织品褪色和脆化，也可使人体皮肤晒伤老化，产生黑色素和色斑，更严重的还会诱发癌变，危害人类健康。
RDLIGHT 1225防紫外线织物的防护原理是吸收高能量的紫外线，通过分子能级的跳跃使之向低能量转化，变成低能量的热能或波长较短的电磁波，从而降低日晒强度，消除紫外线对人体和织物的危害；同时也可以增RD LIGHT 1225加织物对紫外线的反射和散射作用，防止紫外线透过织物。
产品性状和技术指标防紫外线整理剂主要含有RDLIGHT 1225高效紫外线吸收材料, 该产品无毒、不爆、对人体安全，对皮肤无刺激、无过敏反应，不影响织物的色泽、强力和吸湿透气性。
RDLIGHT 1225外观为淡褐色液体，低温时易凝固（水浴加热，搅拌后使用），有效成分含量为33%，pH值约为7，离子性为非离子，可与水混溶。
防紫外线整理剂RDLIGHT 1225适用于棉、麻、丝、毛、涤棉和锦纶等织物的防紫外线整理，处理后的织物对180-400nm波段的紫外线（特别是UV-A和UV-B）有良好的吸收转化、反射和散射作用，澳大利亚等国内外权威机构测试证明：RDLIGHT 1225整理JC40x40 110x90色平布UPF 值高达50+，并且40次洗涤后UPF值仍为50+。
使用说明RDLIGHT 1225整理织物的方法可以是浸轧、涂层、浸渍或喷涂，用量通常为2-4% （o.w.f.）,具体用量和用法视织物的品种和用途而定。
一、浸轧法工艺：1.工艺配方：（以轧液率70%为例）防紫外线整理剂RDLIGHT 1225 20 -50克 /升低温固着剂 20 -50克 /升2.化料操作：（以配制500升溶液为例）首先在化料桶内加入约400升水，搅拌加入RDLIGHT 1225，再加入，低温交联剂搅拌均匀，最后加水至500升，继续搅拌，（化料桶的放料管加过滤袋）。
3.工艺流程：漂染后的织物→浸轧防紫外溶液→烘干（80 -110℃）→拉幅（160 -170℃，30秒或120℃，5-6分钟）二．涂层法工艺：1．工艺处方：防紫外线整理剂RDLIGHT 1225 2-5%涂层浆 X %2．工艺流程：漂染后的织物→涂层→烘干（→高温焙烘或拉幅）三、浸渍工艺：纯涤纶和锦纶织物及纱线：30-60minRDLIGHT1225 3-6% 130℃分散染料X%醋酸调pH值=4-62-3℃/min 洗净（同常规工艺）室温4.注意要点：⑴浸轧防紫外溶液后，烘干时要注意防止泳移（最好采用红外线或热风预烘再烘筒烘干）。
纺织品的抗紫外线性能与应用分析
纺织品的抗紫外线性能与应用分析在日常生活中，我们经常暴露在阳光下，紫外线（UV）对皮肤的伤害日益受到关注。
而纺织品作为我们日常穿着和使用的重要物品，其抗紫外线性能显得尤为重要。
本文将深入探讨纺织品的抗紫外线性能以及其在各个领域的广泛应用。
一、紫外线的危害及防护需求紫外线根据波长的不同，可分为 UVA（波长 320 400 纳米）、UVB（波长 280 320 纳米）和 UVC（波长 100 280 纳米）。
其中，UVA 能够穿透皮肤深层，导致皮肤老化、皱纹和色斑的形成；UVB 则会引起皮肤晒伤、红肿和脱皮，长期暴露还可能增加皮肤癌的风险。
为了减少紫外线对人体的伤害，采取有效的防护措施至关重要。
除了涂抹防晒霜外，穿着具有抗紫外线性能的纺织品也是一种重要的防护手段。
二、纺织品抗紫外线的原理纺织品能够抵御紫外线的主要原理有以下几种：1、吸收作用某些纤维材料本身具有吸收紫外线的能力，能够将紫外线的能量转化为热能或其他形式的能量，从而减少紫外线的透过。
2、反射作用通过在纺织品表面添加特殊的涂层或处理，使其能够反射紫外线，阻止紫外线进入纺织品内部。
3、散射作用纤维的结构和排列方式可以使紫外线发生散射，改变其传播方向，从而降低紫外线的透过率。
三、影响纺织品抗紫外线性能的因素1、纤维种类不同的纤维材料对紫外线的吸收和阻挡能力存在差异。
例如，聚酯纤维、尼龙等合成纤维通常具有较好的抗紫外线性能，而棉、麻等天然纤维的抗紫外线能力相对较弱。
2、织物结构织物的紧密程度、厚度和孔隙大小都会影响紫外线的穿透。
一般来说，织物越紧密、越厚，孔隙越小，抗紫外线性能越好。
3、颜色深色织物通常比浅色织物具有更好的抗紫外线性能，因为深色能够吸收更多的紫外线。
4、后整理工艺通过对纺织品进行抗紫外线整理，如添加紫外线吸收剂、涂层处理等，可以显著提高其抗紫外线性能。
四、纺织品抗紫外线性能的测试方法为了准确评估纺织品的抗紫外线性能，通常采用以下几种测试方法：1、紫外线透过率测试使用专业的仪器测量紫外线在纺织品中的透过率，从而计算出纺织品的紫外线防护系数（UPF）。
纺织品的防UV性能研究
纺织品的防UV性能研究纺织品的防紫外线（UV）性能研究摘要：随着紫外线对人体健康的影响日益加剧，防紫外线技术在纺织品行业中越来越受到关注。
本论文通过文献调研，总结了纺织品防UV性能的研究现状，并介绍了几种常见的防紫外线技术。
通过对纺织品的加工和整理方法的调查分析，可以得出一些建议，以提高纺织品的防UV性能。
该研究对于纺织品行业的发展具有重要意义。
关键词：纺织品；防紫外线；加工和整理；研究现状；发展意义1. 引言紫外线是太阳光中的一种辐射，其波长范围在100到400纳米之间。
根据波长的不同，紫外线分为UVA（315-400nm）、UVB（280-315nm）和UVC（100-280nm）三个区域。
其中，UVA和UVB是对人体健康最为具有威胁性的紫外线。
长期暴露于紫外线下，可能导致皮肤癌、皮肤衰老等健康问题。
纺织品是人们生活中不可或缺的物品之一。
然而，普通的纺织品对紫外线的阻挡能力较弱，长时间的太阳暴露会增加人体暴露在紫外线下的风险。
因此，开发和研究防紫外线纺织品的技术显得非常重要。
本论文旨在研究纺织品的防紫外线性能，通过调查和分析纺织品的加工和整理方法，提出一些建议以提高纺织品的防紫外线性能。
2. 研究现状目前，国内外对纺织品的防紫外线性能研究已经取得了一定的进展。
主要的研究方向主要包括防紫外线纺织品的制备方法和材料的选择等。
防紫外线纺织品的制备方法主要包括纺织前和纺织后两种加工方法。
纺织前的加工方法主要通过改变纺织品的纤维结构和化学成分来实现，如改变原料的选择、提高纺织品的紧密度等。
纺织后的加工方法包括染色、印花和涂层等。
材料的选择主要是指选择一些添加剂或改变纺织品原料的性能以提高其防紫外线性能。
鉴于纺织品的大众化和普及化，防紫外线纺织品的研究得到了广泛的关注。
随着人们对健康意识的增强，防紫外线纺织品的市场需求不断增加。
因此，纺织品行业需要不断提高产品的竞争力，开发出更好的防紫外线纺织品。
3. 纺织品的加工和整理方法在纺织品的加工和整理过程中，可以通过一些方法来提高纺织品的防紫外线性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纺织品防紫外线整理
一.前言
随着现代工业的发展，大气污染日趋严重。
继1982年10月南极观测到同温层臭氧层厚度减少和臭氧层空洞存在以来，臭氧层厚度的破坏而导致的紫外线辐射问题已成为人们日益关注的焦点之一。
紫外线(ultraviolet
rays简称UV)分为长波紫外线(UV-A，320一400nm)、中波紫外线(UV-B，280-320nm)、和短波紫外线(UV-C,200-280nm)。
UV-B的作用是UV-A的1000倍，夏季酶斑主要是由于UV-B的作用，皮下血管吸收紫外线B后会引起扩张·使皮肤变红·生产红斑，严重时会发生炎症。
它同样也可以影响到皮下弹性纤维，使皮肤失去弹性，形成粗糙的皱纹，UB-C作为一种更强的紫外线，有一定的杀菌作用，但也对人体有害。
一般地讲，紫外线C不能到达地面，但由于近年来空气中含氟量的提高，到达地面的紫外线B和C也随之增加。
据研究表明，适当的紫外线对人体是有益的:它能促进维生素D的合成，对佝偻病有抑制作用，并具有消毒杀菌作用。
但过量的紫外线对人体是十分有害的，它不仅能使人体黑色素增多，使皮肤老化，严重的还会使皮肤起水泡、红斑，甚至还会引起皮肤癌。
每年人们着装最少的是在夏秋季节，而同时也是使用空调量最大，氟利昂排放量最大，空气臭氧层破坏最严重，紫外辐射最严重的季节。
另外，紫外线对纺织品也有不良影响，其不仅能使纺织品褪色，也可使蚕丝,尼龙和纤维素等纤维脆化，强力下降。
因此对纺织品进行防紫外整理，已成为印染工作者的一项重要任务。
二.防紫外整理剂及织物整理工艺试验
山东巨龙化工有限公司生产的防紫外整理剂SCJ-965，具处理效果明显优于其它个配万，它有着比其他品牌的同类产品更高的紫外线吸收率,吸收范围广、耐水洗性能好、用量比例小，并且其价格更优。
因此，我们认为选用SCJ-965对织物进行防紫外整理,无论是在整理效果方面还是在经济效益方面都有着无可比拟的优越性。
1、织物防紫外整理剂的选择
防紫外线整理的方法通常有两种，一类是选择对紫外线有较强的反射作用而达到屏蔽效果的无机涂料，如氧化锌、二氧化钛:另一类是紫外吸收剂，其对紫外波段的光线吸收后将高能量紫外线转化成热能或无害的低能量辐射，如水杨酸酯类、二苯甲酮类、苯并三唑类及羟基苯基三嗪类等。
作为纺织品用紫外吸收剂应具备以下特点:对人体安全无毒、对皮肤无刺激无过敏反应，具有广谱高效的吸收紫外线能力，优良的耐洗涤性，对热、光和化学品稳定性不影响或少影响纺织品的手感、透气性、色光、白度及强度等物理指标。
2、织物防紫外整理的工艺实验
关于织物防紫外整理，我们曾作过大量的对比实验，实验方案如下:
实验1＃(单位:份)
聚丙烯500
聚乙烯蜡10
2羟基4,4'-二甲氧基-二苯酮10
二氧化钛10
抗氧剂1010 0·1
硬脂酸·硬脂酸钙1
钛酸酯类1
将上述各组分共混造粒，再经过熔融纺丝，卷绕拉伸等加工,制成防紫外线功能纤维，最后织成丙棉交织布(丙60/棉40 45×45 110×76)
实验2＃
有机型紫外吸收剂(2-羟基4-甲氧基,二苯丙酮、2-(2'-二羟基-5＇甲基苯基)苯并三唑)、乳化剂、分散剂、低温固着剂SC-939(山东巨龙化工有限公司生产)等复配而成，其外观为乳白色
分散液，可与水混合:含固量为30%。
实验3＃
迸口紫外光吸收剂1;乳白色液体
实验4
进口紫外光吸收剂2:淡黄色液体
实验5#
SCJ-965(二苯丙酮类化合物、其它有机紫外吸收剂和金屈氧化物)
外观:乳白色液体
含固量:35
pH值:7左右
离子性:非离子
溶解性:与水混溶
毒性:无毒
三、测试结果
1.测试方法:
测量紫外线隔离效果的方法有两种，即测紫外反射率和紫外透射率法。
测紫外反射率通常用积分球法，测透射率通常用紫外分光光度法，紫外反射率越大或紫外透射率越小表明织物隔断紫外线效果越好。
用紫外反射率反映抗紫外效果受客观因素影响较大.如被测物表面光洁度对反射率的影响等。
所以，我们认为紫外透射率比紫外反射率对抗紫外效果的衡量更具有说服力，故而采用.
(防紫外线率=(1-Ta/Tb)×100%，Ta为整理布样的紫外线透射率，
Tb为未整理布样的紫外线透射率)
2.实验结果
由于夏天人们喜欢穿着纯棉制品，而纯棉织物又是屏蔽紫外线功能最差的。
所以，在纯棉织物上进行防紫外整理最为必要工艺流程，(2＃一5#小样试验)(30×30
75×69纯棉漂白平布)→浸轧防紫外剂100克/升(轧液率75%)→烘干(80-100℃→拉幅(150℃,30秒)
经上述配方整理后织物的各项指标经检测如下表
由上表可看出·山东巨龙化工有限公司生产的防紫外整理剂SCJ-965，具处理效果明显优于其它个配万，它有着比其他品牌的同类产品更高的紫外线吸收率,吸收范围广、耐水洗性能好、用量比例小，并且其价格更优。
因此，我们认为选用SCJ-965对织物进行防紫外整理,无论是在整理效果方面还是在经济效益方面都有着无可比拟的优越性。
四、大样实验
经过反复实验，得到最佳工艺及流程如下
1、工艺配方:(轧液率5%为例)
防紫外整理剂SCJ-965 80克/升
有机硅柔软剂SCG 15克/升
2、化料操作
首先在化料桶内加入150升水，搅拌加入防紫外整理剂SCJ-965，再加入SCG，搅拌加水至500升，继续搅拌均匀待用。
3、大车生产工艺
在小样成功的基础上，我们进行了大车生产性试验。
例一，精梳32s 125g/m2纯棉漂白布
工艺流程:前处埋好的针织布→防紫外整理液(可用绳状匹染机)(室温)→离心脱水→开幅→烘干(80-110℃，6一10分钟) →预缩→成品
例二、T/C 65/35 45×45 110×76 48″浅色府绸
工艺流程:
染色后的色府绸→二浸二轧防紫外整理液(轧液率75%) →烘干(80-100℃)→拉幅
(160-170℃,30秒)→成品
注意:浸轧防紫外整理液后,要防止泳移·最好采用红外线或热风预烘·再
用烘筒烘干。
4、穿着实验
我们将整理后的和空白对照样制成衬衣、汗衫、太阳伞、长筒丝袜，分送给不同年龄段的男女青少年试穿普遍反映,防紫外整理产品防晒作用良好,能有效防止皮肤晒黑、晒红，且穿着舒适，透气性好，手感柔软，对皮肤无刺激过敏反应。
五、结论
防紫外线整理纺织品是九十年代新发展起来的功能性产品，巳越来越受到广大消费者的青睬·各种纺织品经防紫外整理后，提高了对紫外线的屏蔽功能，从而达到保护人体的目的。
我们采用SCJ-965对棉系织物进行防紫外整理取得了理想的效果。
防紫外整理剂SCJ-965无毒、对人体安全，对皮肤无刺漱作用.能有效屏蔽紫外线辐射，处理后的织物对180-400nm波段的紫外线，特别是UV-A和UV-B有良好的吸收作用，洗涤40次后防紫外效果仍达83%以上，并且不影响织物色泽和强力。
随着人们对功能整理织物要求的提高，抗紫外整理纺织品将会有越来越大的市场需求，各种防紫外整理剂也有着广阔的应用前景。
