pcb设计心得体会
pcb设计心得体会篇一：PcB电路板设计总结总结经过五天的PcB电路板训练，通过对软件的使用，以及实际电路板的设计，对电路板有了更深的认识，知道了电路板的相关知识和实际工作原理。
同时也感受到了电路板的强大能力，怪不得现在的电路都是采用集成的电路板电路，因为它实在是有太多的好处，节约空间，方便接线，能大大缩小电路的体积。
方便人类小型电器的发明。
但是电路板也有一定缺陷，就是太小了，散热不是特别好，这就使得器件的性能不能像想象中那么好。
通过使用，不得不说cadence软件确实很好用，功能太强大，而且也很方便使用，接线，布线，绘制电路板等，很方便使用，不过有一点就是，器件接线的时候不能直接把器件接到导线上，这点不够人性化。
虽然说，软件学了五天时间，不过对软件使用还不是能完全掌握，只能掌握一些基本操作，对更深层的有些就不是很了解了。
但是时间有限，只有一个星期实训PcB电路板，老师能教给我们的也只有这么多了，剩下的只有靠我们自己回去自己学习了，作为电子工程系的一名学生，深知掌握这些装也软件的重要性，因为以后我们从事的技术工作需要这些软件工具。
第一天搭接电路，还比较简单，只是有点麻烦，电路搭接好后就要开始封装各个元器件的封装，这就需要很大的耐心，一个一个元器件的进行封装，还不能弄错，不然后面就生成不了报表，生成不了报表，后面进行电路板设计的时候就会导入错误，以致不能进行电路板设计。
后面用PcBEditer进行设计电路板设计要导入报表，然后才能开始布局和布线，由于导入的库文件里面没有sop8和sop28两个焊盘的封装，因此在进行设计电路板之前，要先设计那两个器件的焊盘的封装，然后导入库函数，才能导入报表的时候不会报错。
不过导入的时候也遇到了一些问题，会提示二极管的管脚不匹配，譬如多一个2脚，少一个3角，然后就觉得很神奇，二极管就只有两个管脚怎么会有3脚了。
后面通过老师的讲解，才明白，原来设计电路板的时候只认封装，不认元器件，是根据封装导入元器件，因此在设计封装的时候，管脚是怎么设计，在原理图里面就要把元器件的管脚改成和封装一样，后面把原理图的管脚改成和导入库函数里面的封装一样，提示就没有了，不过后面又遇到一些小问题，譬如说，下划线写成横线了，然后就有报错，找不到元器件的封装。
这给我警示，在原理图的时候，要仔细认真的把管脚封装写对，最然会很麻烦。
后面导入报表，开始设计电路板，先开始是布局，大致步好后，然后就开始用软件自带的自动布线，结果发现有很多蝴蝶结，为什么要自动布线，因为最开始我认为如果自动布线可以的话，那手动布线肯定也可以，结果后面一直自动布线不成功。
后面老师讲解，才知道，不一定要自动布线成功才能手动布线，浪费了好多时间，以至于后面都要重新排，因为最开始没有把原理图的元器件分块布局，完全是凭感觉乱布局的，后面就是一大片密密麻麻的线，而且很多元器件接点的线都有点长。
后面按块先布局，然后再整体布局，然后再微小变动，这样，线明显变少了，而且元器件的接点的线都很少很长了，这样就方便后面的布线了。
所以说，布局那是相当的重要啊，先考虑局部，然后再考虑整体。
布局步好后，布线就很快了，也没有花多少时间布局，步好后，看了下，还是感觉蛮好的，再没有布电源和地线的情况下，总共打了21个孔，总之，布线的图看起还是蛮自豪的，花了几天的时间，设计出了人生的第一块的电路板，虽然设计的不是很好，但是第一次也足够了。
后面再布电源线和地线，记过后面就有63个孔，能感觉到，电路板中间设计电源层和地层，真是一个相当合理的设计，只需要一个打孔到该层就可以了，不用在电路板上面绕好多好多的线，同时也方便了其他没有接电源线和地线的元器件的布线，因为没有这些接电源线和地线，就节约出了很多的空间，可以用来给其他元器件布线。
设计了五天，终于是在最后一天，把所有的设计好了，真是不容易啊。
老师也不容易，有什么不懂的地方，老师都是很耐心的给我们讲解，在这里谢谢老师。
老师辛苦了。
这次实训，也收获了很多，最重要的是对电路板有了很好的认识，因为以前都不怎么知道电路板，平时上课的时候也没有老师讲过。
通过这次设计电路板以及老师的讲解，才对电路板有了很好的认识，因为电路板这个东西，对我们是很有用的，因为以后我们就是和这个东西打交道。
其次是知道了怎么去设计电路板，虽然只是理论上的，还不是实际上的，也感觉到其实设计电路板也不像想象中那么困难，只要最开始设计好原理图，后面的一切就交给计算机去设计。
不过从这个实训中也体会到，仔细认真，对我们理工科学生是相当重要，因为在封装的时候任何一个小错误，都会造成后面设计电路板不成功。
还有就是不能太急躁，最开始想很快做完，结果做的后面都要重做，设计这个东西，也要循环渐进。
卢骏20XX年7月1日星期五篇二：制作PcB的心得体会天水师范学院——PcB实验设计心得学院：物理与信息科学学院专业：电子信息科学与技术班级：11电信（2）班姓名：赵鹏举学号：20XX1060241制作PcB的心得体会学习了一学期的PcB制版，我有很多的心得体会，在整个制版过程中，可以在altiumdesigner6.9之下进行，也可以在dXP20XX下进行，但两者之间要关联的文件，可在打工软件后，在菜单栏dXP---属性preferences---system—filetype将文件类型与该软件进行关联，以后就可双击文件而利用这个altiumdesigner6.9打开那个文件。
常用的要关联的文件有工程文件project,原理图文件sch，当然还有PcB文件。
先新建原理图（sch图），再新建PcB图。
还要建个ScH.lib和PcB.lib。
Sch.lib用来画库里找不到的元件，PcB.lib用来为该元件创建封装（先用游标卡尺量好尺寸），再将这个封装给了ScH.lib里新建的元件，这样就可以了。
若要新建第二个元件，则TooL-newcomponent，然后画矩形，放管脚。
放管脚Pin时，displayname要在矩形框内部，风络标识designator要在矩形框外部。
还有在PcB.lib里画元件封装时一定要注意，将封装画在坐标的（0，0）点，否则将原理图导入PcB后，拖动元件时，会产生鼠标指针跑到别的地方去的现象。
原理图上的连线，可以用线直接连，也可以用net网络标识。
在建好原理图之后，要先导出所需元件的清单（reports---Billofmaterials），里面的模板Templa()te要空着，fileformat先.xls，然后点Export就可以保存了。
建好原理图后，要进行编译，Project---compileschdoc.,若没弹出message窗口，则需手动去右下角system,，打开messages对话框，查看文件中的错误，对警告warnings要进行检查，然后再导入PcB中。
design---updataPcBdocument(第一个)，就可将原理图导入到PcB中。
一次性修改多个元件的某项属性，可以按shift一个一个的选，也可以选中一个后右键，findsimilarobjects,然后在PcBinspector中进行统一修改即可。
如果要改变放置的过孔的大小，则步骤为：Tool—属性Preference—PcBEditor—default—选择过孔Via，再点EditV alue更改后oK即可。
PcB图是实际要制作的电路板。
Q键是PcB中mm和mil之间的转换。
ctrl+m是测量距离，P+V是放置过孔，z+a是观看整图等常用操作。
过孔是上下两层之间连接改线使用的，焊盘是用来焊接元件的。
过孔大小Holesize==22mil,直径diameter==40mil较为好看且实用。
将所有器件布局好后。
进行连线前，先要设置好线的粗细。
比如12V 电源线最好用30mil，信号线用12mil，需要线宽大约是1.5到2mm 等。
线宽与电流是有对应关系的。
布线前，要先设置好要布的各种线的宽度，如Vcc和Gnd的线宽和信号nET的线宽。
（步骤：先选设计（d）—规则（R）—designRout，选电气规则（Electrical），将其线间距在右边窗口中设置为12mil，放入右边的窗口中，然后点应用;再design---Rulewizard---Routing中选择网络，在这个栏中将线宽的name改一下，命名为Vcc或Gnd，将其线宽widthconstraint设置为30mil,后选width,将其线宽设置为12mil,然后点击应用，接着选择RoutingLayers,在右边窗口中设置为BottomLayer,然后选择Holesize，在右边窗口中将其最大值设置为2.54mm,最后点击确定（oK）。
然后再设定优先级Priorities,然后要点apply，最后oK即可。
）PcB中如果要改某个元件的封装，不用回到原理图，直接从PcB.lib 中拖出所需封装即，（如果没有，则需要自己画），然后双击封装上的某个焊盘，将网络标识designator改成需要连接的网络标识，就可完成对应，然后可进行连线。
若是现有网络中不存在的网络标识，则需要在design---netlist—Editnets中先allnets后在第二栏中出现了现有网络中所有的net，点add，将netname就可添加上所想要的网络标识。
然后再双击焊盘，就有了这个新的标识。
画好PcB图之后，要进行检查。
首先要Project—compilePcBdoc,从system中调出message窗口进行错误检查。
然后还要进行Tool—designRulecheck（dRc）检查，查看是否有Rule上的错误。
线与焊盘之间的最小间距在design—Rule----clearance中进行设置。
PcB 制作的后期进行覆铜时，要想加大覆铜与焊盘之间的距，一般应大于20mil，应先将design---Rule---clearance中，最小安全间距改为20mil，然后PcB上很多元件变绿了，不用管，对要覆铜的区域进行覆铜，PlacePolygonPlane(多边形面板)，填覆铜区域的名字，可不填，覆铜所连接的网络，顶层还是底层，去除死铜（连不到Gnd的覆铜起不到降低电磁干扰的作用），覆盖所有相同名的网络Pouroverallsamenet，然后oK后会出现十字标，画出所需的覆铜区域就完成了覆铜的操作.覆好铜后，再将design—Rule中的规则改回来即可。
PcB制作的最后，要将焊盘与连线之间加上泪滴，以避免连线与焊盘之间接触不良。
步骤是Tool—Teardrop，选择allpad,allvia即可，若有部分焊盘或过孔未加上泪滴，是因为连线未接到焊盘的正中间，重新连线，再重新添加即可解决。
板子的最后，要加四个内径3.1mm，外径5.5mm的大过孔来固定板子，如果过孔变绿了，则需要改下design—rule—routing—routingvia中过孔大小的规则，若还是绿色，则需要再改design—rule—manufacturing—Holesize，即可不为绿。
ad设计pcb的心得体会
ad设计pcb的心得体会AD 设计 PCB 的心得体会在电子设计领域，AD（Altium Designer）是一款广泛使用的 PCB （Printed Circuit Board，印刷电路板）设计软件。
通过使用 AD 进行PCB 设计，我积累了不少宝贵的经验和心得体会。
在刚开始接触 AD 设计 PCB 时，我感到既兴奋又有些迷茫。
兴奋的是能够将自己的电路构思转化为实际的电路板，迷茫则是因为面对众多的功能和复杂的操作流程，不知道从何下手。
但随着不断的学习和实践，我逐渐掌握了其中的要领。
首先，在进行 PCB 设计之前，充分的规划和准备工作至关重要。
这包括对电路原理的深入理解，明确各个元器件的功能和相互之间的连接关系。
如果在这个阶段没有做好充分的准备，后续的设计过程中很容易出现错误和反复修改，不仅浪费时间，还可能影响整个项目的进度。
在原理图设计阶段，要确保每个元器件的符号准确无误，并且连线清晰、逻辑明确。
对于复杂的电路，可以采用分层设计的方法，将不同功能的模块分开绘制，这样可以使原理图更加清晰易懂。
同时，合理地标注元器件的参数和标识符，能够方便后续的 PCB 布局和布线。
在 PCB 布局时，需要综合考虑信号完整性、电磁兼容性以及散热等因素。
元器件的摆放位置直接影响到电路板的性能和可靠性。
例如，对于高速信号线路，要尽量缩短走线长度，减少信号的反射和衰减。
对于发热量大的元器件，要合理安排其位置，确保有足够的散热空间。
此外，还要注意元器件之间的间距，避免出现短路或者干扰的情况。
布线是 PCB 设计中最为关键的环节之一。
在布线过程中，要遵循一定的规则，比如线宽的选择要根据电流大小来确定，电源线和地线要尽量加粗以降低电阻。
对于差分信号线路，要保持线长相等、间距一致，以减少共模干扰。
在布线时，还要尽量避免直角拐弯，采用 45度角或者弧形走线，这样可以减少信号的反射。
在完成初步的布线后，进行规则检查是必不可少的一步。
pcb设计心得
在进行 PCB（Printed Circuit Board）设计时，以下是一些常见的心得和经验分享：1. 计划和规划：在开始 PCB 设计之前，进行良好的计划和规划是非常重要的。
确定电路板的功能需求、尺寸要求、布局限制等，并确保你了解设计所需的所有规范和标准。
2. 组件布局：合理的组件布局对于电路性能和信号完整性至关重要。
将相关的组件放置在彼此附近，最大程度上减少信号线的长度和干扰。
3. 供电和地平面：为电路板提供稳定的供电和良好的接地是必要的。
使用分布均匀的电源和地平面，以降低功率噪声和信号串扰。
4. 信号完整性：对于高速信号或敏感信号，注意信号完整性问题，包括阻抗匹配、信号干扰、信号耦合等。
使用合适的层堆栈设计、终端匹配电阻和信号隔离技术来提高信号质量。
5. 热管理：对于功耗较高的电路，要考虑热管理。
合理安排散热元件（如散热片、散热孔等）和热传导路径，以确保电路板的温度控制在可接受范围内。
6. 丝印和标记：为了方便组装和维护，适当地添加丝印和标记是必要的。
在电路板上标注元件名称、位置、极性等信息，并使用易于识别的字体和大小。
7. DRC 检查：在 PCB 设计完成后，始终进行设计规则检查（DRC）以确保没有布线错误、短路或其他问题。
使用设计工具提供的 DRC 功能或第三方工具进行检查。
8. 原型测试：在进行批量生产之前，始终制作原型并进行测试。
通过原型测试，可以验证电路功能、性能和可靠性，并进行必要的修改和改进。
9. 学习和交流：持续学习和与其他 PCB 设计师交流经验是提升自己的关键。
参加行业活动、研讨会或加入相关的社区论坛，与其他专业人士分享经验和知识。
以上是一些常见的 PCB 设计心得，希望对你有所帮助。
当然，实际的设计过程中还会遇到各种具体情况和挑战，需要不断积累经验和尝试新的方法。
PCB心得体会
PCB心得体会
在这段时间的PCB设计和制造过程中，我收获了很多经验和体会。
首先，我学会了如何根据电路原理图进行PCB布局设计，包括组件的放置和连线的布局。
这需要一定的技术和经验，因为要考虑到电路的稳定性、信号传输的质量和电路板的成本等因素。
其次，我意识到了PCB设计的重要性。
一个好的PCB设计可以提高电路的性能和稳定性，同时也可以减少电路板的成本和制造周期。
因此，我在设计PCB时要尽量考虑到各种因素，以确保最终的产品能够达到预期的效果。
另外，我还学会了如何选择合适的材料和工艺来制造PCB。
不同的材料和工艺会对电路的性能和稳定性产生影响，因此在选择材料和工艺时要根据实际情况进行综合考虑，以达到最佳的效果。
总的来说，通过这段时间的PCB设计和制造，我不仅学到了很多专业知识，还提高了自己的实际操作能力。
我相信这些经验和体会会对我的未来工作产生积极的影响，让我能够更好地应对各种挑战和问题。
希望在以后的工作中，我能够继续不断地学习和进步，为公司的发展做出更大的贡献。

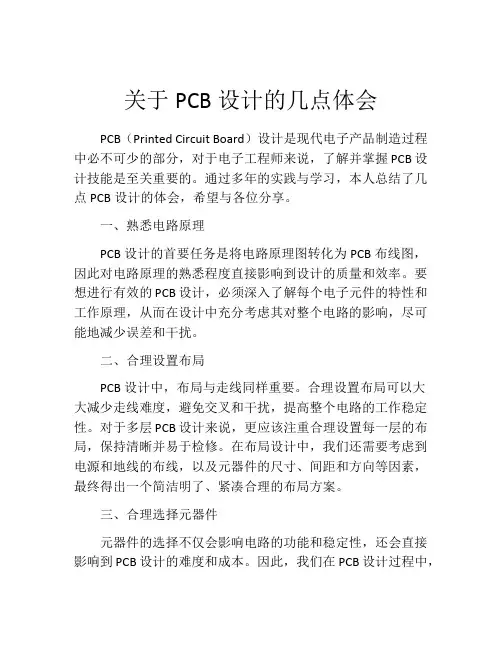

关于PCB设计的几点体会
关于PCB设计的几点体会PCB（Printed Circuit Board）设计是现代电子产品制造过程中必不可少的部分，对于电子工程师来说，了解并掌握PCB设计技能是至关重要的。
通过多年的实践与学习，本人总结了几点PCB设计的体会，希望与各位分享。
一、熟悉电路原理PCB设计的首要任务是将电路原理图转化为PCB布线图，因此对电路原理的熟悉程度直接影响到设计的质量和效率。
要想进行有效的PCB设计，必须深入了解每个电子元件的特性和工作原理，从而在设计中充分考虑其对整个电路的影响，尽可能地减少误差和干扰。
二、合理设置布局PCB设计中，布局与走线同样重要。
合理设置布局可以大大减少走线难度，避免交叉和干扰，提高整个电路的工作稳定性。
对于多层PCB设计来说，更应该注重合理设置每一层的布局，保持清晰并易于检修。
在布局设计中，我们还需要考虑到电源和地线的布线，以及元器件的尺寸、间距和方向等因素，最终得出一个简洁明了、紧凑合理的布局方案。
三、合理选择元器件元器件的选择不仅会影响电路的功能和稳定性，还会直接影响到PCB设计的难度和成本。
因此，我们在PCB设计过程中，需要根据实际情况选择合适的元器件，并注意其引脚位置、引脚尺寸、电性能等方面。
在一定条件下，我们还要考虑元器件的标号和供应渠道，以免在后期维修、升级等环节出现不必要的困难。
四、防静电和电磁干扰无论是在电路设计还是PCB布局过程中，我们都要注意如何防止静电和电磁干扰，减少对电路的影响。
在布线过程中，我们需要严格遵守信号线与电源线、地线的分开布线原则，避免信号与电源线、地线的干扰。
对于高频电路，我们需要采取特殊的布局和隔离措施，事先设计好滤波器等措施。
五、标准化和规范化标准化和规范化是PCB设计成功的关键之一。
首先，我们需要根据实际需求选择合适的PCB规格和层数，遵循PCB设计的标准，规范布线、元器件安装和线路标识等工作。
同时，我们还需要注意遵守电气安全标准，正确按照规定的标志标签进行布线标注。
PCB制版心得体会五篇
PCB制版心得体会五篇第一篇：PCB制版心得体会PCB制板实训课程心得体会在本学期PCB制板实训过程中，通过我们不断地努力和老师耐心的帮助，我们掌握了PCB制板的具体流程，同时，我们也在其中收获到了很多东西，比如动手能力和应变能力等。
我们在已有的的理论基础上去展示我们的实践操作能力，我觉得这是一个提升动手能力的机会。
以前每次都是听老师在课堂上讲绘制PCB和制作PCB板的过程，是纯粹的理论，看了书上的理论知识，感觉只是对PCB有了一点了解，通过本学期的实际制板，我们深刻意识到理论与实践相结合的重要性。
通过这学期对PCB制板课的进一步学习，真正的掌握了PCB制板的技能，并且顺利完成了对“51单片机最小系统”和“多谐振荡电路”的设计与制作。
虽然课程已经结束，但并不意味着我们要停止对它的学习，学好PCB制板对我以后的专业发展肯定受益匪浅。
所以在以后的时间里，我将不断地对PCB制板进行深入的学习，并打算在下学期能够独立完成复杂双面板的制作。
以上为我对PCB制板这门课程的一些感想，和我对这门课以后学习的一个简单的计划。
2013年12月18日冯旭彪第二篇：PCB制板心得体会PCB制板心得体会在本学期的电路制图与制板实训中，我结合上学期学到的理论知识，通过Altium Designer 画图软件（dxp.exe）自己动手：画原理图（电子彩灯、单片机最小系统）——导入PCB——制版，在学习制板的过程中遇到了一系列问题，通过查找资料、问老师、百度，然后一一解决，以下是我在学习当中遇到的一些问题，解决办法及一些心得体会：（1）为使原理图美观，将相隔较远的两端连起来时，可用网络标号。
（2）在原理图中给组件取名字时，A、B、C、D不能作为区分的标准。
如：给四个焊盘取名JP1A、JP1B、JP1C、JP1D，结果在生成PCB时只有一个焊盘，如果把名字改为JP1A、JP2B、JP3C、JP4D、在PCB中就有四个焊盘。
（3）在PCB中手动布线时，如果两个端点怎么也连不上，则很可能是原理图中这两个端点没有连在一起。
pcb设计仿真实验的心得和感悟5篇
pcb设计仿真实验的心得和感悟5篇印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。
印刷电路板的设计主要指版图设计，需要考虑外部连接的布局。
内部电子元件的优化布局。
下面是带来的有关pcb设计仿真实验的心得和感悟，希望大家喜欢 pcb设计仿真实验的心得和感悟1经过了一个学期的电路实验课的学习，学到了很多的新东西，发现了自己在电路理论知识上面的不足，让自己能够真正的把点亮学通学透。
电路实验，作为一门实实在在的实验学科，是电路知识的基础和依据。
它可以帮助我们进一步理解巩固电路学的知识，激发我们对电路的学习兴趣。
首先，在对所学的电路理论课而言，实验给了我们一个很好的把理论应用到实践的平台，让我们能够很好的把书本知识转化到实际能力，提高了对于理论知识的理解，认识和掌握。
其次，对于个人能力而言，实验很好的解决了我们实践能力不足且得不到很好锻炼机会的矛盾，通过实验，提高了自身的实践能力和思考能力，并且能够通过实验很好解决自己对于理论的学习中存在的一些知识盲点。
对于团队协作与待人处事方面，实验让我们懂得了团队协作的重要性，教导我们以谦虚严谨的态度对待生活中的人与事，以认真负责的态度对待队友，提高了班级的凝聚力和战斗力，通过实验的积极的讨论，理性的争辩，可以让我们更加接近真理。
实验中应注意的有几点。
一，一定要先弄清楚原理，这样在做实验，才能做到心中有数，从而把实验做好做细。
一开始，实验比较简单，可能会不注重此方面，但当实验到后期，需要思考和理解的东西增多，个人能力拓展的方面占一定比重时，如果还是没有很好的做好预习和远离学习工作，那么实验大部分会做的很不尽人意。
二，在养成习惯方面，一定要真正的做好实验前的准备工作，把预习报告真正的学习研究过，并进行初步的实验数据的估计和实验步骤的演练，这样才能在真正实验中手到擒来，做到了然于心。
不过说实话，在做试验之前，我以为不会难做,就像以前做的实验一样，操作应该不会很难，做完实验之后两下子就将实验报告写完，直到做完几次电路实验后，我才知道其实并不容易做。
pcb实习心得体会 (2)3篇
pcb实习心得体会 (2)pcb实习心得体会 (2)精选3篇（一）在这次PCB实习中，我收获了很多。
首先是对PCB设计流程有了更深入的了解，从原理图设计到布板、布线、元器件选型和库封装等等，每一个环节都需要仔细思考和设计。
通过实践，我学会了如何合理规划布局，考虑信号和电源的分离、地线规划、绕线规则等。
这些都是保证电路正常工作的重要因素。
其次，我也学到了很多实用的技巧和工具。
比如使用Altium Designer进行PCB设计，掌握了基本的操作和快捷键，学会了进行元器件库管理、规则设置等等。
此外，了解了一些常见的设计规范，如层间间距、阻抗控制等。
在与团队成员的合作中，我意识到团队合作的重要性。
我们需要及时沟通、共享设计经验和资源，相互帮助和支持，才能完成一个完整的工程设计。
通过与团队的合作，我也学到了如何在工作中保持高效和积极的态度，解决问题时要有耐心和细心。
最重要的是，我在实习中提高了自己的问题解决能力和技术能力。
在遇到困难和挑战时，我学会了分析问题、查找资料和请教他人。
通过不断的实践和尝试，我不断提升自己的技术水平。
同时，我也明白了实习只是一个开始，要不断学习和提高自己，才能在未来的工作中更好地发展。
总之，这次PCB实习为我的职业发展打下了坚实的基础。
通过实践和团队合作，我不仅学到了实际的PCB设计技能，还提高了自己的问题解决能力和工作能力。
相信这些经验会在我的未来职业生涯中发挥重要作用。
pcb实习心得体会 (2)精选3篇（二）我通过这次的pcb实习，学到了很多实践技能和经验，并且对pcb设计有了更深刻的理解。
以下是我在实习过程中的心得体会：1. 学会了如何使用pcb设计软件：在实习过程中，我学会了如何使用常见的pcb设计软件，如Altium Designer和Eagle等。
通过这些软件，我可以实现电路的布局、连线和元件的布局等操作。
掌握了这些软件的使用，让我能够更快速、更准确地完成pcb 设计的工作。
pcb设计仿真实验的心得5篇
pcb设计仿真实验的心得5篇_pcb设计仿真实验的心得和感悟1_不过,好在我不是一个人在战斗,在我们20_级电气10班所有同学的相互帮助和相互鼓励下,我们克服了许多困难,也解决了不少问题.从这前后加起来相当于9天的电工电子实习中,我所学到和收获的,不仅仅是收音机的工作原理和架构组成,还有如何分析处理解决问题的方法和能力,当然,我所在的班级也在这次的实习过程中也变得更加团结和友爱了.在整个实习过程中,我感受颇深,从简单的焊接,到最后复杂的组装,使我从中了解到学习和实践是相互统一和相互依存的,少了哪一样,都不可能成功做好一个收音机.课程虽然结束了,但学海无涯,知识的海洋浩瀚无边,我需要学习的还有很多.电子原件的魅力才在我的世界刚刚开始,只有继续以电子实习的感受和经验为基础,渐渐学习总结下去,才能使自己得到更多的提高对于这次实习,我获得的心得体会大致总结如下:1.我对电子技术有了更直接的认识,对放大和整流电路也有了更全面的了解,虽然曾经也自己拆装过简单的单管收音机,但与这次的相比,无论从原理还是实际操作上来讲都是不能相比的.2.对焊接程序也有了更清晰的认识,也更熟悉了焊接的方法技巧.3.对问题的分析处理能力有了很大的进步,由于一开始的盲目行动,我犯了很多低级的错误,比如一开始居然把元件焊在了印制板的反面,先焊了集成块等等.随着实习的进行,我深刻体会到了事前分析规划的重要性,相信这是没有进行过这种实践活动的人所体会不到的.4.对电子产品的调试纠错有了更多的经验.我的收音机制作真的可谓命途多舛,从第一次接通电源它一点反应都没有,到最后可以收听多个频道的广播,我进行了多天的调试和纠错,在仔细检查每一个焊点,分析电路板的接线后,最终才完美解决了问题.5.对团队合作的意识培养起到了很大的帮助,虽然抓烙铁的是一只手,可是后面有许多个头脑在指挥和支持着,大家一起分析电路图,一起解决我们面前的每一个难题.也使班上同学之间的友谊更加深刻,班级更加团结了!_pcb设计仿真实验的心得和感悟2_时间过得很快,转眼间一学期过去了,模拟电路实验这门课也接近了尾声.在这学期学习过程中,有欢笑,有汗水,有同学们的努力学习,更有王老师对我们的谆谆教诲,一次次的实验课上有批评,有表扬,却让我们学到了很多知识.那么就将本学期实验课体会总结如下:模拟电路实验这门课,主要是通过学习理论知识,然后在实际中动手操作各种电路实验,再通过结合理论知识,实验操作来验证,加深对所有内容的理解.所以,理论与实践相结合才能达到更好的效果.总而言之,实验的重点在于培养学生掌握电工仪表的使用,训练基本接线技能,正确使用电子仪器,学会调试电子线路,并培养学生的动手能力.在这学期的模拟电子技术实验学习过程中我学到了很多东西,比如:动手能力.逻辑思维以及设计思想都得到了很大的提高.为了让我们对模拟电路实验的基本原理和实验方法能够熟练掌握和理解,我们这学期开设了模拟电路实验,实验内容主要是分为获得元器件原始数据,测试,验证,调试,总结经验公式,完成实验报告等.实验设备主要用到的有:双踪示波器,信号发生器,,数字万用表,实验电源,交流毫伏表,模拟电子技术试验箱等.进行介绍,包括它们的特点,分类以及作用,然后让我们将各个电子元件进行实际的实验与验证.在做完实验后,通过总结实验过程中所出现的问题,以及实际测得的结果与理论估算值比较,讨论分析做出相应的解决方案,整理实验数据,并完成实验报告.刚开始做实验的时候,示波器不怎么会调,犯了很多错,还好王老师很耐心的教导,后面掌握的还不错.而在实验中有时我们虽然熟练掌握了操作实验的方法,弄明白了一些理论上不是很容易理解的问题.但是在操作中也会遇到意想不到的问题,可以说这是很锻炼人的,每次在解决了问题后都会有很多收获,同时也明白团队的意义,只有和组员同心协力,才能最快的完成实验.在实验前,老师总会很耐心的告诉我们一些要注意的问题.比如,在连接电路前,要将电源断开,先测什么后测什么,实验中要注意些什么等等;待我们连接好电路,王老师都会先检查,给我们详细讲解后,再让我们测量.最后感谢王老师这一学期对我们的指导和教育,让我们学到了很多专业及其他的知识.我们以后将会把那些运用到生活学习中._pcb设计仿真实验的心得和感悟3_.pcb的相关介绍:(1)pcb的分类:根据电路层数分类:分为单面板.双面板和多层板.单面板 :在最基本的pcb上,零件集中在其中的一面,导线集中在另一面上.双面板 :电路板的两面都有布线,双面板的面积比单面板大了一倍,而且因为布线可以互相交错(可以绕到另一面),它更适合在比单面板更复杂的电路上.多层板 :多层板用上了更多单或双面布线板. (2)protel99se三个常用的快捷键: 鼠标左键+_—浮动图件左右翻转;鼠标左键+y—浮动图件上下翻转;鼠标左键+空格键—浮动图件转至90°.二.原理图设计:(1) 新建设计和编辑环境的设置: 1. 打开protel 99se; 2.单击file菜单下的new,弹出一个对话框,新建sch文件,选择所需要的存储位置;3 .选择e盘,在e盘新建一个文件夹,自己命名,并保存. (2)元件属性的编辑和操作: 1. 从元件的库列表中选择所需要的库,如dos和devices 库; 2. 在库中找到所需元件,点击place,将其移入编辑界面; 4.返回之前制作的.sch编辑界面,点击add将制作的8res这个文件装入,再在该界面添所需标号;5.连线.有直接连线法和网络标号法两种.6.电气检查.原理图绘制好后,需要对原理图进行电气检;点击tool菜单下erc命令.默认状态下,除了抑制警告不选外,其他的都要选择,这为检查带来方便.7.材料清单的生成.点击reports菜单下的〝bill of material〞,则会弹出生成清单向导.根据提示选择所生成的材料清单. 原理图如下: vccp00p_p_p_p_p_p_p_r_235688res三. 原理图转为pcb图: 1. 填写元件封装名:如下表: (注:key , keybm封装自带的封装库里没有,需要自己绘制.)2.放置元器件焊盘.点击放置菜单中的键放置焊盘,在放置焊盘前可以按tab 键更改其属性 _-size(焊盘_轴大小):80mily-size(焊盘y轴大小):80mil shape (焊盘形状 ):round designator(焊盘编号);1 hole size(焊盘孔径):30mil rotation (角度):0.000 _-locaton(焊盘_轴坐标):暂时默认即可,以后可以根据需要修改.y-locaton(焊盘y轴坐标):暂时默认即可,以后可以根据需要修改.其中,_/ysize用来设置焊盘大小,手工制板一般讲其设成80mil;designator是焊盘的编号,用数字和字母都可以,但必须与原理图中元件的管脚编号保持一致;holesize为内孔大小,一般设为30mil._pcb设计仿真实验的心得和感悟4_路,测量出实验数据,经计算实验结果均在误差范围内,说明该实验做的成功.我认为这两个实验的实验原理还是比较简单的,但实际操作起来并不是很简单,至少我觉得那些行行色色的导线就足以把你绕花眼,所以我想说这个实验不仅仅是对你所学知识掌握情况的考察,更是对你的耐心和眼力的一种考验.在戴维南定理的验证实验中,了解到对于任何一个线性有源网络,总可以用一个电压源与一个电阻的串联来等效代替此电压源的电动势us等于这个有源二端网络的开路电压uoc,其等效内阻ro等于该网络中所有独立源均置零时的等效电阻.这就是戴维南定理的具体说明,我认为其实质也就是在阐述一个等效的概念,我想无论你是学习理论知识还是进行实际操作,只要抓住这个中心,我想可能你所遇到的续都问题就可以迎刃而解.不过在做这个实验,我想我们应该注意一下万用表的使用, 尽管它的操作很简单,但如果你马虎大意也是完全有可能出错的,是你整个的实验前功尽弃!在接下来的常用电子仪器使用实验中,我们选择了对示波器的使用,我们通过了解示波器的原理,初步学会了示波器的使用方法.在试验中我们观察到了在不同频率.不同振幅下的各种波形,并且通过毫伏表得出了在不同情况下毫伏表的读数.我们最后一个实验做的是一阶动态电路的研究,在这个实验中我们需要测定rl 一阶电路的零输入响应,零状态响应以及全响应,学习电路时间常数的测量方法.因为动态网络的过渡过程是十分短暂的单次变化过程,如果我们选择用普通示波器过渡过程和测量有关的参数,我们就必须是这种单次变化的过程重复出现.因此我们利用信号发生器输出的方波模拟阶跃激励信号,即利用方波输出的上升沿作为零状态响应的正阶跃激励信号;利用方波的下降沿作为零输入响应的负阶跃激励信号.上述是在做此实验时应注意的,因为如果不使动态网络的过渡过程单次变化重复出现,会使我们所测得的值及其不准确.同时当我们把一个电容和一个电阻串联到电路中,观察示波器中所显示的波形,如果它是周期性变化的,而且近似于镰刀形,说明对于这个一阶动态电路实验已经基本上掌握!总的来说,通过此次电路实验,我的收获真的是蛮大的,不只是学会了一些一起的使用,如毫伏表,示波器等等,更重要的是在此次实验过程中,更好的培养了我们的具体实验的能力.又因为在在实验过程中有许多实验现象,需要我们仔细的观察,并且分析现象的原因.特别有时当实验现象与我们预计的结果不相符时,就更加的需要我们仔细的思考和分析了,并且进行适当的调节.因此电路实验可以培养我们的观察能力.动手操做能力和独立思考能力.所以对于此次电路实验我觉得很成功,因为我在这次实验中真的收获到了很多从课堂上学不到的东西,真的让我感触颇深,受益匪浅_pcb设计仿真实验的心得和感悟5_通过一周的电子设计,我学会了如何将书本上学到的知识应用与实践,学会了一些基本的电子电路的设计.仿真与焊接,虽然在这个过程中我遇到了很多麻烦,但是在解决这些问题的过程中我也提高了自身的专业素质,这次设计不仅增强了自己在专业方面的信心,鼓舞了自己,更是一次兴趣的培养.这次电子实习,我所选的课题是〝倒计时光控跑马灯〞,当拿到选题时,我认为这个不是很难.但当认真的考虑时,我才发现一切并非我想的那么简单.无论一个多么简单的课题,他所牵涉的知识比较多的,比如我这个选题不仅仅包括许多模电器件和数电器件,它还包含许多以前我没有接触或熟知的器件.所以我在设计时也在不断的学习,了解每一个器件的结构.工作原理及其运用.经过与搭档的多次交流,我们才确定了最后的电路方案,然后在多次的电路仿真之中,我们又进行了更加完善的修改,以达到万无一失.第三天的任务主要是焊接自己设计的电路板.开始,我们都充满了好奇,毕竟这是第一次走进实验室去焊接电路板.不过才过了一天,所有的好奇心都烟消云散,换而的是苦与累.我这时才知道焊电路板确实是一件苦差事.焊电路板要人非常的细心,并且要有一定的耐心,因为焊接示若稍不注意就会使电路短路或者焊错.经过一两天的坚苦奋斗,终于焊完的.但当我们去测试时却无法出现预期的结果.然后我没办法只得去慢慢检查,但也查不出个所以然来.我想实际的电路可能与仿真的电路会产生差错,毕竟仿真的是在虚拟的界面完成的.所以在接下来的几天我都在慢慢调试和修改中度过,想想那几天过的真的好累,在一次次的失败中修正却还是得不到正确的结果.好几次都想放弃,但最后还是坚持下来.经过多次调试,最后还是得到正确的结果,那一刻,我感觉如释重负,感觉很有成就感.一个星期的电子实习已经过去,但是使我对电子设计有了更的了解,使我学了很多,具体如下:1.基本掌握手工电烙铁的焊接技能够独立的完成简单电子产品的安装与焊接.熟悉电子产品装工艺的生产流程,了解电子产品的焊接.调试与维修方法;2.熟悉了有关电子设计与仿真软件的使用,能够熟练使用普通万用表;3.熟悉常用电子器件的类别.型号.规格.性能及其使用范围,能够灵活的运用4.增强自己解决问题的能力,利用网上和图书馆的资源,搜索查找得到需要的信息;5.明白了团队合作的重要性,和搭档相互讨论,学会了怎么更好解决问题.pcb设计仿真实验的心得。
制作pcb的体会心得3篇
制作pcb的体会心得3篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、工作计划、报告大全、心得体会、条据书信、合同协议、演讲稿、自我鉴定、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of classic sample essays, such as work summary, work plan, report book, experience and experience, letter of agreement, contract agreement, speech draft, self-assessment, other sample essays, etc. I would like to know the different format And how to write, stay tuned!制作pcb的体会心得3篇下面是本店铺收集的制作pcb的体会心得3篇(pcb电路设计心得体会)，欢迎参阅。
ad设计pcb的心得体会
ad设计pcb的心得体会在进行AD设计PCB的过程中，我积累了一些心得体会。
本文将从几个方面进行讨论，包括设计思路、界面布局、色彩运用、字体选择以及图形设计，希望能够对广大设计师朋友们有所启发。
一、设计思路在进行AD设计PCB之前，我们首先要明确设计的目的和定位。
根据不同的需求，我们可以选择不同的设计风格，如简约、时尚、科技感等。
同时，在设计前要充分了解目标用户的喜好和习惯，以便更好地满足他们的需求。
二、界面布局在进行AD设计PCB的界面布局时，我们要遵循简洁明了的原则。
将重要的功能和信息置于显眼的位置，使用户一目了然。
同时，合理运用对齐、间距和留白等设计元素，提高整体的美观性和可读性。
三、色彩运用色彩在AD设计PCB中起到了至关重要的作用。
不同的颜色可以传达不同的情感和信息，因此要选择适合设计风格和产品定位的色彩方案。
同时，要注意色彩的搭配和对比，避免过于花哨或对比过强的组合，影响用户的使用体验。
四、字体选择字体的选择也对AD设计PCB起到了重要的影响。
在选择字体时，首先要保证字体的清晰度和可读性。
其次，要根据设计风格和产品定位选择合适的字体，使之与整体风格相协调。
同时，要注意字体的大小和间距，保证用户的便利性和舒适度。
五、图形设计在AD设计PCB中，图形设计能够给用户带来直观的感受和视觉冲击。
因此，在进行图形设计时，要注意选择合适的图标、按钮和背景等元素，使之与整体风格相符合，并且与产品的功能和用途相匹配。
总结：AD设计PCB是一个综合性的工作，需要综合运用设计思路、界面布局、色彩运用、字体选择以及图形设计等各项要素。
只有在整体上保持统一和协调，才能够达到良好的设计效果和用户体验。
希望本文的分享能够对广大设计师朋友们提供一些参考和启发，以便在今后的设计工作中取得更好的成果。
