圆管坯冶炼工艺优化和控制
４ 优化精 炼过程氩气调节 ， 高脱硫 、 夹杂能力 ． ４ 提 去
理后 ，钢 中主要 的夹杂物 高熔 点的 Ａ 夹杂变性为 ｌ 低熔 点的 １Ｃ Ｏ ７ １ ２ ａ ・Ａ２ ，要求适 当调 整氩气流量 ， ０ 为
炉脱磷 、 精炼脱硫都提出了很高要求 。 同时， 由于转炉没
有底吹系统 ， 造成吹炼终点氧活度很高脚对钢水脱氧造 ， 成一定 困难 。表 １ 是炼钢厂铁水条件 。
表 １ 炼钢厂铁水条件
３ 存在的主要问题 经过一段 时间的现场调 查 ， 发现影响圆管坯成分
圆管坯成分范 围很窄 ，要求到 Ｌ Ｆ炉的钢水成分 只能控制在 成品成分 的下 限。Ｌ Ｆ炉精炼过程 中电极 加热 ， 水长 时 间处 于还 原气氛 ， 中 Ｃ Ｓ、 ｌ 元 钢 钢 、ｉＡ 等 素含 量变化很 大 ，需要精炼 工根据 具体情 况灵 活调 整， 精炼工不能准确把握 ， 成分调整 困难 。
一５一
天啐堙 － ４
人 Ｍｎ ｉＦＳ 等合金进行脱 氧合金化 的基 础上 ， 中 Ｓ、ｅ ｉ 集 加入 Ｂ ＡＳ、 ａ Ｉ 纯铝等含 Ａ 合金 ， ｉ ｌ 既可 以对钢水进行 强 不大量裸 露钢水为原则 ， 钢水进行 ２ ４ｍｎ的适 当 对 ～ ｉ
强度的搅拌 ， 中硫得到充分的反应脱 除。 使钢
水要进行充分的接触 ， 要求对钢水进行适 当强度 的搅 拌， ， 否则 脱硫率就会很低 。因此 ， 要求在顶 渣流动性
良好 的基 础上 ，在钢水 温度 达到 １５０ｏ以上后 ， ８ Ｃ 以
在对转 炉工 序 、 工序的一系列工艺优化措施 精炼 进 行实施 后 ， 统计对 比钢水成分 的控制能力和气体含 量、 夹杂物含量 。优化前后的技术指标见表 ２ 。
一
４一
（钢 铁 冶 炼 ）
圆管坯冶炼工艺优化 和控制
在单渣 法脱磷操作 中 ， 分利用 吹炼前期 的低 要充
温时间段进行脱磷 。 通过工艺优化 ， 在吹炼前期 ， 第一 批 造渣料加 入量为 总量 的 １ ／，同时加入适 当萤 ／ ２３ ２ 石 ， 进石灰熔化 ， 促 以尽快形成一定碱度 的炉渣 。 为进
现象 ， 控制炉渣 碱度在 ２ ．， ． ３ 这是 提高脱磷率 的重 ８ ８
要条 件 。另外 ，随着 终点温度 的升高 ， Ｐ含量也会升 高， 因此要 严格控 制吹炼 终点 ， 坚决杜绝 终点 温度 和
Ｃ含量 同时偏高 的情况 ，控制终点温度在 １ ８ 以 ０ｏ ６ Ｃ
确调整钢水 ｃ含 量 ， 保证成 品 ｃ含量符合要求 。
措施 的实施 ， 使转炉 、Ｆ炉冶炼工艺得到优化 和控制 ， Ｌ 大幅降低 了钢 中 Ｐ ｓ含量、 、 气体含量 和夹杂物含量 ， 稳定 了钢中 Ａ 含量 ， ｌ 提高 了钢水成分命 中率 ， 地改善 了供圆管坯钢水的内部质量 ， 有效 促进 了圆管坯产品的不断开发成功 。
关键词 管坯
１ 前 言
一
Ｌ Ｆ炉靠石 墨 电极加热进 行升温 、 造渣 ， 热时间 瓣 加
长会造成钢水增 ｃ 。顶渣流 动性不好或液 面大翻时 嗍
加入含 Ｃ的脱氧剂 ， 成钢水 增 Ｃ 会造 。连铸 开台炉次 瓣曩
下翻 控制终点 ｃ含量 在 ０ ６ ， ． ％以下 ， 当提高炉渣 氧 ０ 适
化性 。以上措施的实施 ， 使吹炼终点 Ｐ含量在 ０ １％ ．２ ０ 以下 ， 足现有圆管坯钢种对 出钢 Ｐ含量 的要求 。 满
后期加入钢包 ， 对钢水 进行强化脱氧 。通过 此项措施
生产 中 ， 根据 钢种 的不 同 ， 总结 出了精炼 过程不
同的增 ｓ 量 ， ｉ 同时考虑 Ｍｎ ｉ ｓ 合金 的增 ｓ 量 ， ｉ 必要时
采用含 ｓ很少的中碳 ＦＭ 合金调整钢水 Ｍ 含量 ， ｉ ｅｎ ｎ 黪 有效避免了成分中因 ｓ 高而造成的出格 ，降低了合 警 ｉ
针对原工艺 白渣 成渣慢 ，保持 时间短 的缺点 ， 对
Ｌ Ｆ炉脱氧工艺进行 了规 范和优 化。
高 冲击韧 性等作用 。在多数 圆管坯 中 ， 均对铝含量有 着严格 的要求 。 脱氧剂 的性 质决定 了 Ａ 的回收率 随脱氧程度 的 ｌ 不 同会产 生很大 的波动 。为稳定Ａ 的回收率 ， 出 ｌ 改变
发 和用户要求 的不断提高 ， 对钢水成分和 内部质量提 出 了更高 的要求 ， 成分控制 范围越来越 窄 ， Ｐ Ｓ含 对 、
连铸机 。随着铁矿石采购难度的加大 ， 铁水 ＰＳ 、 含量也
量、 气体含 量和夹杂 物含量要求 越来越严 格 ， 同时对
铝含量也 有着严 格的要 求 。不论从成分控制 、 气体含
生 。要求整个 吹炼 过程平稳化渣 ， 免出现炉渣返干 避
钢 中很 多元 素在精炼过程会发生变化 ， 把握这些 懈 元 素的变化 ， 才能将钢水成分调整控制在较 窄的范围
内， 满足用户要求 。 ４３１ Ｃ元素的调整 ． ． 不少用户要 求将钢 中 Ｃ含量 控制在很 窄 的范 围 内。 因此要充分考虑 Ｌ Ｆ炉和连铸工序 的增 Ｃ因素 ， 精
金成本 。
的实施 ， 不仅使得 精炼炉钢水 ０含量完全控制 在 １ｘ ５ １－以下 ， ０６ 同时也稳定 了到站钢水 Ａ 含量 ， ｌ 降低 了含
铝钢对 Ａ 含量调整 的难度 。 １ ４ ． 优化 精炼脱氧工艺 ．２ ２
４３ Ａ 元 素的调整 ．． １ ３ Ａ 是钢 中常用 的脱氧剂 ，同时还有 细化 晶粒 ， １ 提
了挡渣球 的挡渣效果 ， 减少了出钢过程下渣量 。
４２ 优 化 脱 氧 剂 的构 成 和加 入 方 法 ．
水增硅现象 。氧含量要 求越低的钢种 ， 增硅问题就越 ≤
严重 。
另外 ， 天铁炼钢厂 Ｌ Ｆ炉一般采用 Ｍｎ ｉ Ｓ 合金调整 ｉ
４２１ 强化转炉 出钢脱 氧 ． ．
Ｍｎ 含量 ， 不可避免地会在调 Ｍｎ的同时造成增 ｓ。操 零 ｉ 疑 作 中普遍 存在不考 虑 Ｍｎｉ Ｓ的问题 ， 钢水成 Ｓ增 ｉ 造成 分 中 ｓ含量偏高且有 因 ｓ高造成 的废 品发生 ，不仅 ≯ ｉ ｉ ～
浪费 了大量 的合金成本 ， 还影响质量指标 的提高 。
炼钢厂 塞棒浇 注的精炼 钢在 转炉 出钢 过程长 时 间采用 Ｃ Ｂ Ａ Ｓ＋ ａ ａ １ｉ纯铝 的脱氧合金进行脱 氧 。为进一 步强化 转炉 出钢脱氧 ， 时降低脱 氧合金成 本 ， 胆 同 大
对 脱 氧合 金 的构 成 进行 改变 ，采用 Ａ 含 量更 高 的 ｌ ＢＡＳ 纯铝 的脱 氧合金进 行脱氧 ，并 且要求在 出钢 ａ １ｉ ＋
不断增加 ，目前铁水中 ＰＳ 、含量已分别达到 ０ ５％和 ．０ １
０ ５％， ． ５ 铁水成分波动很大 ， ０ 没有铁水预处理工艺 ， 对转
量控制还是 内部 夹杂物的控制 ， 现有工艺都存在着很
大 的局 限性 ，需要对 生产工艺进 行 系统 的优 化和控 制 ， 高产 品质量和等级 ， 提 满足市场要求。
１ Ｃ Ｏ・Ａ ： ２ Ａ ７ Ｉ 夹杂提供碰撞长大 的条件 ，－ ｉ 后 ， Ｏ ２ ３ｍ ｎ
调小氩气流量 ， 再软吹 ６ ８ｍｎ使小颗粒夹杂有充分 ｉ，
的时间上浮排 出。 ５ 工艺优化控制效 果
脱硫是 Ｌ Ｆ炉的一项主要任务 。提高脱硫率 的决
定条 件是动力 学条件［ 即要求还 原性碱性 炉渣和 钢 ３ １ ，
在精炼完毕钙处理前将 Ｃ含量微调至中限。
４ ． Ｓ 元素的调整 ．２ ｉ ３
ｉ
；
在含铝钢的生产 中， 随着 Ｌ Ｆ炉脱氧反应 的进行 ， ≮
渣 中部分 Ｓ ｓ被 还原 出来 ， 钢水 ， ｉ 的 ｉ Ｏ 进入 会造成钢
置 的准确性 ， 改变原来的人工投掷 为推球铲送入 ， 改善
物上浮排 出不够充分。
４ 工艺优化措施
４１ 提 高转炉脱磷率 ， ． 控制 出钢过 程下渣 量
市场对高 品质钢 的要求 日趋严格 ， 含量 的要 对磷
求也进一 步提高。在没有 铁水 预处理的情况下 ， 只能 依靠转 炉进 行脱磷 ， 后道工序只能控制 回磷 。虽然双 渣法 可 以大 幅提高转 炉脱磷 率 ，但会 使冶炼 周期延 长 ， 响生产率 的提高 。 影
和钢水 晚到连铸 炉次 ， 中间包液 面较低 ， 中间包覆 盖 剂 的加入也会造成钢水增 ｃ 。精炼过程 在充分考虑这 些增 Ｃ因素 的前提下 ，要 求在精炼 过程调 ｃ时采用 “ 两步法” 。第一 步先将 ｃ调整在成分要求 的中下 限， 黔
控制 出钢下渣量也是避免钢水 Ｐ高 的有力保证 。
夹杂物 的去 除不仅需要造 吸附性 良好的顶渣 ， 同 时与钙处 理后 的氩气调节有重要关系［ ３ ］ 。对钢水钙处
脱氧 ， 又可以提高 Ａ 元 素的回收率 。 ｌ 同时要 求在转 炉
出钢过 程 中根据 倒炉 、出钢 情况及 时调整脱 氧剂用
量 ，尽量避免在精炼炉对钢水 Ａ 含量进行 调整。Ｌ ｌ Ｆ
步提高化渣效果 ， 要求 前期枪位控制适 当偏高。根
据铁水 ｓ 含量 的变化适 当调整石灰 加入量 。铁 水 Ｓ ｉ ｉ
含量 高时 ， 在 吹炼前 期 即生成 大量 Ｓ 降低 炉渣 会 ｉ， Ｏ 碱度 ， 对脱磷不利 ， 因此要适 当增加石灰用 量 。相反 ，
铁水 ｓ 含量低 时 ， ｉ 炉渣容 易 出现返 干现象 ， 也会影 响 脱磷效果 。 因此 ， 要适量减少石灰用量 ， 以避免返干发
（ ） 增加第一批脱 氧剂加入 比例 ，强化精炼 前期 脱 Ｉ 氧 ， 快脱 除顶渣 中的氧 【降低渣 中 ＦＯ和 Ｍｎ 尽 ３ １ ， ｅ Ｏ含
量 ， 速形成 还原性 良好 的 白渣 ， 快 为脱 除钢 水 中的 ０
钢过程先 冶 炼 ）
冶金行业质量控制优化冶金工艺确保产品质量
冶金行业质量控制优化冶金工艺确保产品质量在冶金行业中，质量控制是至关重要的，它直接关系到产品的品质和市场竞争力。
为了确保产品质量，冶金工艺的优化是必不可少的步骤。
本文将探讨如何通过优化冶金工艺来实现质量控制的目标。
一、质量控制的重要性冶金行业是重要的基础产业，它的产品广泛应用于各个领域。
产品质量的高低直接影响到用户的使用体验和企业的声誉。
因此，质量控制在冶金行业中显得尤为重要。
二、冶金工艺的优化冶金工艺是指在冶金生产过程中所采用的各种工艺方法和技术手段。
通过对冶金工艺的优化，可以提高产品的质量和生产效率。
1. 工艺参数的优化根据不同的冶金工艺特点，合理调整工艺参数是优化工艺的关键。
例如，在炼钢过程中，可以通过控制炉温、炉压等参数，使得炼钢过程更加稳定，从而提高产品的质量。
2. 原料配比的优化冶金工艺的原料配比直接关系到产品的成分和性能。
通过合理调整原料的配比，可以使得产品的成分更加均匀稳定，从而提高产品的质量。
冶金生产过程中所使用的设备对产品质量有着重要的影响。
通过对设备参数进行优化，可以提高设备的稳定性和生产效率，从而进一步提高产品的质量。
三、质量控制的手段为了确保产品质量，冶金行业采用了多种质量控制的手段。
下面将介绍几种常见的质量控制手段。
1. 检验手段通过对产品进行物理性能测试、化学成分分析等手段，可以对产品进行全面的质量检验，从而及时发现并解决质量问题。
2. 过程控制手段冶金行业中采用了自动控制系统和远程监控系统等手段来对生产过程进行实时监控和控制，确保生产过程的稳定性和可控性。
3. 管理手段通过建立完善的质量管理体系，制定质量标准和操作规程，加强人员培训和技术交流，从而提高产品的质量控制水平。
四、优化冶金工艺保证产品质量的案例下面将以炼钢工艺优化为例，详细介绍如何通过优化工艺来确保产品的质量。
通过详细分析炼钢过程中各个环节的工艺参数，并结合实际生产情况进行优化调整。
例如，在钢水净化过程中，通过控制加入脱硫剂的时间和加入量，可以有效去除钢水中的夹杂物，提高钢水的纯净度。
炼钢生产中的连铸工艺优化与质量控制
炼钢生产中的连铸工艺优化与质量控制近年来，随着钢铁行业的快速发展，炼钢生产过程中的连铸工艺优化与质量控制成为了关注焦点。
连铸工艺作为炼钢生产的重要环节，直接关系到钢铁产品的质量和生产效益。
本文从连铸工艺的优化和质量控制两个方面进行探讨，旨在揭示连铸工艺对钢铁生产的重要性，并提出相应的解决方案。
一、连铸工艺的优化连铸工艺是将炼钢过程中的液态钢水直接注入到连续浇铸机模具中，通过快速冷却和凝固形成坯料的过程。
连铸工艺的优化对提高钢铁产品质量、降低能耗和减少生产成本有着重要的影响。
1.流动控制优化在连铸过程中，合理控制钢水的流动速度对保证坯料质量至关重要。
优化连铸工艺中的流动控制，可以通过合理设计浇注室的形状和角度，调整浇注速度，控制冷却水的流量等手段来实现。
同时，配备先进的流动监测设备，实时监测钢水的流动情况，以及时做出调整和干预。
2.结晶器设计优化结晶器是连铸工艺中起着关键作用的部分，其优化设计直接关系到坯料的凝固结晶过程。
合理设计结晶器的出口形状和尺寸，选用合适数量和位置的冷却装置，可以有效控制坯料的凝固过程，避免产生过大的温度梯度和结晶缺陷。
同时，结合数值模拟和实验测试，进一步优化结晶器的设计参数，以提高连铸质量和生产效率。
3.冷却控制优化连铸过程中的冷却控制对坯料的结晶过程起着至关重要的作用。
优化连铸工艺的冷却控制，可以通过合理设置冷却水的流量和温度，调整冷却装置的布置方式，以及根据不同的钢种和规格进行个性化的冷却措施等手段来实现。
同时，结合先进的测温技术和数值模拟方法，对坯料的冷却过程进行实时监控和优化调整，以提高生产效率和坯料质量。
二、质量控制连铸工艺的质量控制是确保钢铁产品质量的关键环节。
通过加强对连铸工艺中关键参数的控制和监测，可以有效提高钢铁产品的一致性和稳定性。
1.温度控制钢水的温度是影响连铸质量的重要因素之一。
通过合理控制铸坯的初始温度和结晶器的冷却控制，可以实现钢水的均匀凝固和避免温度梯度过大造成的结晶缺陷。
钢铁冶金过程的过程控制和优化

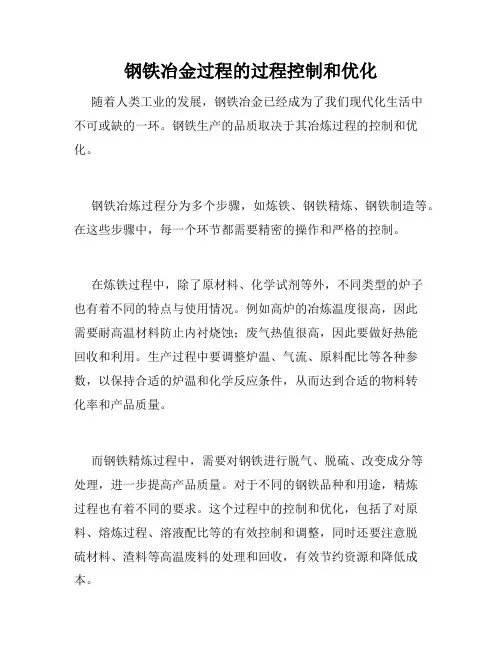

钢铁冶金过程的过程控制和优化随着人类工业的发展，钢铁冶金已经成为了我们现代化生活中不可或缺的一环。
钢铁生产的品质取决于其冶炼过程的控制和优化。
钢铁冶炼过程分为多个步骤，如炼铁、钢铁精炼、钢铁制造等。
在这些步骤中，每一个环节都需要精密的操作和严格的控制。
在炼铁过程中，除了原材料、化学试剂等外，不同类型的炉子也有着不同的特点与使用情况。
例如高炉的冶炼温度很高，因此需要耐高温材料防止内衬烧蚀；废气热值很高，因此要做好热能回收和利用。
生产过程中要调整炉温、气流、原料配比等各种参数，以保持合适的炉温和化学反应条件，从而达到合适的物料转化率和产品质量。
而钢铁精炼过程中，需要对钢铁进行脱气、脱硫、改变成分等处理，进一步提高产品质量。
对于不同的钢铁品种和用途，精炼过程也有着不同的要求。
这个过程中的控制和优化，包括了对原料、熔炼过程、溶液配比等的有效控制和调整，同时还要注意脱硫材料、渣料等高温废料的处理和回收，有效节约资源和降低成本。
钢铁制造过程中，将经过精炼的钢铁进行成形、调质、热处理等工序，进一步优化钢铁的性能。
这些工序不仅需要保持合适的温度和冷却速率，还需要控制成形方式、配合各种试剂和材料等。
在这个过程中，加入细小的合金元素、调整热处理条件等，可以更多地满足市场对高强度、耐腐蚀、高导电等性能优良的钢材需求。
钢铁冶炼过程中，过程控制和优化显得越来越重要。
通过先进的控制技术和高科技仪器设备，生产商们可以对细小的温度、压力、尺寸、材料成分甚至是原子结构等进行监测和控制，确保钢铁的质量和规格达到最佳。
比如，在不断地炼铁过程中可以使用在线数据抽取系统来实时提取炉内的相关数据，然后进行实时化分析，以此更好地掌握生产过程的关键信息和状态，从而进行及时的调整和优化。
在现代钢铁冶金工业中，智能化装备、自动化控制系统及相关技术应用越来越广泛，实现了钢铁生产和过程控制的高效、智能、自动化。
未来，我们有理由相信，随着技术不断发展和革新，钢铁冶炼过程中的精细控制和优化仍将不断地取得新的成就，并继续为我们的生产、生活和国家经济健康发展做出应有的贡献。
大型国企圆坯连铸工艺技术规程
3.0m/min 233 次/分
± 5mm
55 次/分 0.79m/min
70 次/分
3.0m/min 210 次/分
3.4.3
结晶器冷却水旳调整 结晶器冷却水进水量要保证结晶器导向水套缝隙中水流速度达 6~10 米/秒， 即每流结晶器进水总量不不不小于 2000L/min ，一般状况下为 2200 L/min。 结晶器冷却水旳压力、水温及水质规定如下表：
冷却水量（L/min. 流）
水压（Mpa）
水耗损率（%） 进水温度（0C）
2200
0.6
0.1
<45
温升（0C）
钙硬度（dH）
杂质含量(mg/L)
-
<10
<1
<10
-
3.4.4 二冷水旳调整与检查
每次开浇前必须确认：二冷区冷却水管道畅通，喷嘴无堵塞，无歪斜、喷水
均匀,相邻喷水环旳喷嘴位置互相错开。二冷水旳配水制度要根据钢种、拉速
1.50
1.05
0.85
2
最大浇注能力 Kg/min 618.6 609.2 602.3 584.9
3
最大比水量
L/kg
0.81
0.48
0.44
0.39
4
水嘴处最大水压
bar
7
7
7
7
5
足辊段水嘴数
个
16
16
24
25
序号
项目
单位 φ210 φ270 φ310 φ350
6
足辊段最大水量
L/min
97.7
当铸坯拉出结晶器后，逐渐将拉速调到正常拉速，加速时间不小于 2 分钟。
3.6 3.6.1 3.6.2
冶金工艺流程优化
冶金工艺流程优化导言：冶金工艺是制造和加工金属材料的过程，涉及到矿石选矿、冶炼、精炼等多个环节。
优化冶金工艺流程是提高生产效率、质量和环保性能的重要途径。
本文将从工艺改进、设备优化、能源利用等方面探讨冶金工艺流程的优化方法，以期为相关领域的专业人士提供参考。
一、工艺改进冶金工艺流程的改进是提高生产效率和质量的关键。
具体的改进方法需要根据不同的冶炼过程来制定，以下是几种常见的优化方法：1.1 材料的预处理和精矿选择：通过对原料进行预处理和优选，可以提高冶炼过程的效率和质量。
例如，通过矿石的破碎、磨矿、脱硫等步骤，可以减小矿石的颗粒大小，并去除其中的杂质，从而提高冶炼的效果。
1.2 反应条件控制：控制冶炼反应的温度、气氛、氧化还原条件等，可以改善反应的速度和选择性，提高冶炼产率并减少废料的产生。
例如，通过调整炉温和气氛，可以控制金属氧化物的还原程度，从而提高冶炼的效率。
1.3 新技术的应用：引入新的冶炼技术，如电子束熔炼、激光熔炼等，可以提高冶炼的效率和质量。
这些新技术具有高能量密度、可控性强等优点，可以实现高温度、高速度、高浓度的反应，从而显著提高冶炼的效率。
二、设备优化除了工艺改进，设备的优化也是提高冶金工艺流程效率的关键。
以下是几种常见的设备优化方法：2.1 设备性能的提升：通过改善设备的结构和工艺参数，提高设备的性能和稳定性。
例如，优化冶炼炉的结构，提高炉内的传热和传质效率，降低能源消耗和产品质量波动。
2.2 自动化和智能化：引入自动控制系统和智能化技术，实现冶炼过程的自动化和智能化。
通过传感器的采集、数据的处理和控制系统的反馈，可以实现对冶炼过程的实时监测和控制，提高工艺过程的稳定性和一致性。
2.3 节能减排：通过设备的改进和优化，提高能源利用效率和环保性能。
例如，对冶炼炉的加热方式进行改进，采用高效燃烧器和废气余热回收设备，从而降低能源消耗和排放物的排放。
三、能源利用冶金工艺过程中的能源利用情况直接影响到生产成本和环保性能。
管件生产工艺流程优化
管件生产工艺流程优化在管件制造行业中，生产工艺流程的优化对于提高生产效率、降低生产成本和改善产品质量至关重要。
通过对生产工艺流程的分析和改进，可以实现更高的生产效率、更优质的产品和更低的生产成本。
本文将探讨如何优化管件生产工艺流程。
一、工艺流程分析管件生产工艺流程一般包括原材料选型、原材料预处理、管件成型、加工、表面处理等环节。
首先，我们需要对每个环节的工艺流程进行详细的分析，找出存在的问题和不足之处。
1. 原材料选型原材料选型是管件生产中的关键环节之一。
我们应该根据产品的使用环境、使用要求和性能要求来选择合适的原材料。
同时，还需要考虑原材料的成本和供应可靠性等因素。
2. 原材料预处理在管件生产过程中，原材料往往需要进行预处理。
例如，对于钢材，需要进行除锈和去毛刺处理，以保证产品的表面光洁度和外观质量。
3. 管件成型管件成型是管件生产的核心环节。
传统的管件成型方式包括锻造、铸造和冷挤压等。
我们需要评估每种成型方式的优缺点，选择最适合的成型方式。
4. 加工在管件生产过程中，可能需要进行加工工序，如孔加工、螺纹加工和翻边加工等。
我们需要考虑加工工艺的合理性和加工精度的要求。
5. 表面处理管件的表面处理可以提升产品的抗腐蚀性能和外观质量。
常见的表面处理方式包括镀锌、喷涂和抛光等。
我们需要根据产品要求选择适合的表面处理方式。
二、工艺流程改进在对工艺流程进行详细分析后，我们应该针对每一个环节提出相应的改进措施，以优化整个生产工艺流程。
1. 原材料选型优化根据产品的使用要求和性能要求，选择性能更优越、供应可靠、成本更低的原材料。
可以借助现代材料科学和工程技术，在保证产品质量的前提下，降低原材料成本。
2. 原材料预处理改进优化原材料预处理工艺，提高处理效率，减少材料浪费。
采用先进的除锈和去毛刺设备，确保原材料的表面质量，减少后续加工工序的难度和成本。
3. 成型工艺改进采用先进的成型工艺设备，如锻造机、铸造机和冷挤压机等，以提高生产效率和管件的成形精度。
炼钢系统流程优化与成本控制，总结很全面！
炼钢系统流程优化与成本控制，总结很全面！随着冶炼生产技术及控制技术的不断进步，当前炼钢系统是一个集工艺、装备、控制技术、信息技术等于一体的现代化冶炼生产系统。
保证炼钢的物料及能量转化平衡、主要冶炼工序间物流供产平衡及时间平衡是节能降耗的基础，是炼钢系统结构优化和功能优化的目的。
安钢近年来结合自身工艺技术装备水平与产品特色，围绕产品、质量、成本对生产过程管理主要从工艺流、时间流、物质流、信息流四个方面进行了系统优化与不断探索，力求实现炼钢系统的结构优化升级和功能优化升级，最终实现终端产品、质量与成本较佳结合。
1 主要工艺装备主要工艺装备情况见表1。
表1 主要工艺装备情况区域名称单位数量设计能力，万t/a炼钢区脱硫站座 2 360 复吹转炉座 3 550 LF钢包炉座 3 550 VD炉座 1 48 RH炉座 2 300连铸区超宽板坯铸机台 1 120 常规板坯铸机台 2 4102 冶炼工序基本生产流程冶炼工序的基本生产流程见图1。
图1 炼钢连铸工序生产流程由图1可见，冶炼设备较多，在生产组织过程中各工序间交叉作业频繁；同时冶炼钢种主要有碳素结构钢、低合金结构钢、船板钢、压力容器钢、汽车大梁钢、桥梁钢、管线钢、高强度钢、低碳低硅钢、Z向钢、高层建筑钢等，钢种较多，而对应的规格与性能要求又存在较大差异，故工艺流的选择较为复杂，生产组织较困难，时间流与物质流的平衡性、准确性不易控制。
以下主要从工艺流、时间流、物质流、信息流来说明炼钢系统产品制造过程管理。
3 工艺流工艺流主要指产品制造工艺流程及工艺技术集成，厂家不同其所拥有的工艺装备水平不同，所掌握的工艺技术、面对的终端用户均有所差异，在选择产品工艺流程及技术集群时，如何依托现有的工艺装备，充分发挥自身装备优势，并集中优势技术，以较为经济的方式生产出满足用户各种性能需求的产品，是近年来冶金工作者一直致力研究的问题。
安钢近年来围绕用户多样化需求，分钢种、规格对产品工艺流进行了认真梳理与优化，并集中优势技术以稳定产品质量、降低工序能耗，努力实现产品的清洁化生产。
金属冶炼工艺中的生产过程管理与优化
智能化与自动化技术的挑战：需要解决技术难题，提高技术成熟度和可靠性，降低成本
新型金属材料研发与应用
研发方法：材料科学、化学工程、物理冶金等学科交叉融合
研发方向：高强度、高韧性、耐腐蚀、耐磨损等性能
应用领域：航空航天、汽车制造、电子设备、医疗设备等
废水处理：采用沉淀、絮凝、浮选、生物处理等方法处理废水
Part Five
金属冶炼工艺优化实践案例
案例一：某钢铁企业高炉优化实践
企业背景：某大型钢铁企业，拥有先进的高炉冶炼技术
优化目标：提高高炉生产效率，降低能耗和污染
优化措施：采用先进的高炉控制技术，优化原料配比，提高炉温控制精度
优化效果：生产效率提高10%，能耗降低15%，污染排放减少20%
生产进度控制：实时监控生产进度，确保按时完成生产任务
生产质量管理：加强生产过程中的质量控制，确保产品质量符合标准
生产成本控制：优化生产工艺，降低生产成本，提高经济效益
生产调度管理
生产计划制定：根据市场需求和生产能力制定合理的生产计划
生产进度监控：实时监控生产进度，确保按时完成生产任务
生产资源调配：合理调配ຫໍສະໝຸດ 产资源，提高生产效率循环经济模式：实现资源循环利用，降低资源消耗
节能减排技术：降低能耗，减少温室气体排放
废料回收利用：提高废料回收率，降低环境污染
智能化与自动化技术应用
添加标题
添加标题
添加标题
添加标题
自动化技术：采用自动化设备，减少人工操作，提高生产安全性和稳定性
智能化技术：利用人工智能、大数据等技术，提高生产效率和质量
设备升级与改造
Q345D圆管坯连铸工艺优化试验
第１ 第３ ７卷 期
２ ） ７月 （ ７年 Ｘ
安 徽 冶 金 科 技 职 业 学 院 学 报
Ｊ ｕ ｎ ｌ ｆ ｎ Ｉ ｃ ｔ ｎ ｌ ｏ ｅ ｅ ｏ ｔｌ ｒｙ ａ ｄ Ｔ ｃ ｎ ｌｇ ｏ ｒ ａ Ａ ｈ１ Ｖｏ ａ ｏ ａ ｌ ｇ ｆＭｅ ｌ ｇ ｎ ｅ ｈ ｏｏ ｙ ｏ ｉ ｉ Ｃ ｌ ａｕ
１ ０ ４ Ｄ管坯技术 要求 ３５
Ｑ ４Ｄ连铸 圆管 坯 将 用 于 直 接 生 产 大 口径 无 ３５ 缝钢 管， 此 对 铸 坯 的 提 出 较 高 的质 量 要 求。 因 Ｑ ４Ｄ钢熔 炼 化 学 成 分 要 求 见 表 １ ３５ 。铸 坯 低 倍 质
量 要 求见表 ２ 。
表 １ Ｑ ４Ｄ熔 炼 化 学 成 分 ，ｔ ３５ ｗ ％
量优 良， 疏松 、 偏析级别低 ， 中心等轴 晶高达 ５ ％以上的特 点， ０ 完全 满足标 准及 用户直接 轧制 生产大 口径无缝钢 管的使 用要
求。
关 键词 ：３ Ｄ连铸圆 Ｑ４ ； ５ 管坯； 连铸工艺 优化； 试验
中 图分 类 号 ： ７ 文献标 识码 ： 文 章编 号 ：６２— ９４２０ ）３ ０２ ３ 哪 ７ Ａ １７ ９９ （０７０ —０ １ —０ 大 断 面 ０ ８ ｎ ３５ ３０ｍ ｑ ４ Ｄ连铸 圆管 坯主 要用 于 Ｑ 铸生 产工 艺 路线 。连 铸 主要工 艺技 术 参数如 下 ：
ｇ二冷工艺 ： ） 四段水雾冷却 ｈ矫 直机 ： 点 五机架 矫直 ） 三
３ Ｑ ４ Ｄ工艺 优化试验 ３５
围绕 影 响铸 坯 的内在质 量 的关 键工 艺 ， 原 有 在 ２Ｇ等 圆管坯 生产 工艺 的基础 上 ， 点进 行 了 圆管 ０ 重 坯 温度 制 度优化 、 冷工 艺优 化优 化 试验 。 二
钢铁冶炼施工工艺优化生产流程和质量控制
钢铁冶炼施工工艺优化生产流程和质量控制钢铁冶炼施工工艺优化:生产流程和质量控制钢铁冶炼是一项复杂而关键的工艺过程，对于钢铁生产的效率和质量至关重要。
为了实现钢铁冶炼过程的最佳化，施工工艺的优化以及质量控制成为不可或缺的环节。
一、设计优化钢铁冶炼的施工工艺优化始于设计阶段。
工艺设计的合理与否直接影响着冶炼过程的高效稳定进行。
优化设计的关键在于合理选取原材料配比、炉型设计、燃烧系统以及排放控制等因素。
1. 原材料配比：根据所要生产的钢铁品种和质量要求，进行合理的原材料配比。
优化的配比方案能提高炉内物质利用率，减少废品产生，降低生产成本。
2. 炉型设计：选用适当的炉型，如高炉、转炉或电弧炉等，根据生产需求和工艺要求进行设计。
不同炉型具有各自的优势和适用范围，合理的炉型选择可以提高冶炼效率，降低能耗。
3. 燃烧系统：优化燃烧系统设计可以提高能源利用率，减少燃料消耗以及自动化控制的实施。
采用先进的燃烧设备和技术，保证充分燃烧，减少二氧化碳等有害气体的排放。
4. 排放控制：合理设计烟气处理系统，对冶炼过程中产生的废气进行净化处理，减少对环境的污染。
合规且高效的排放控制措施对于可持续发展至关重要。
二、生产流程优化生产流程的优化是钢铁冶炼施工工艺优化中的核心环节。
通过合理调整和改进冶炼的各个环节，提高生产效率和产品质量。
1. 原料预处理：对原材料进行适当的预处理，如破碎、研磨、分级等，以便提高燃烧效率和冶炼反应的均匀性。
2. 液相脱硫：钢铁冶炼过程中，液相脱硫是降低硫含量的重要环节。
优化液相脱硫工艺，提高其脱硫效率，减少对环境的污染。
3. 合理冷却：优化冷却过程，保证钢铁成品在适当温度下快速冷却，维持产品的机械性能和化学成分稳定性。
4. 废料处理：合理处理钢铁冶炼过程中产生的废料，包括废气、废水和固体废弃物等。
加强废料的回收利用和资源化，减少环境污染。
三、质量控制钢铁冶炼施工工艺的优化离不开严格的质量控制。
通过对全过程进行监测和控制，提供生产数据，及时调整工艺参数，确保产品质量满足要求。
