汽车电控发动机各种传感器的检测方法
电控发动机各种传感器的检测方法一、冷却水温度传感器的检测1、结构和电路冷却水温度传感器安装在发动机缸体或缸盖的水套上，与冷却水接触，用来检测发动机的冷却水温度。
冷却水温度传感器的部是一个半导体热敏电阻（图 1（a）），它具有负的温度电阻系数。
水温越低，电阻越大;反之，水温越高，电阻越小（图 1（b））。
水温传感器的两根导线都和电控单元相连接。
其中一根为地线，另一根的对地电压随热敏电阻阻值的变化而变化。
电控单元根据这一电压的变化测得发动机冷却水的温度，和其他传感器产生的信号一起，用来确定喷油脉冲宽度、点火时刻等。
冷却水温度传感器与电控单元的连接如图 2所示。
2、冷却水温度传感器的检测（1）冷却水温度传感器的电阻检测A、就车检查点火开关置于OFF位置，拆卸冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档，按图 3所示测试传感器两端子（丰田皇冠3.0为THW和E2切诺基为B和A）间的电阻值。
其电阻值与温度的高低成反比，在热机时应小于1kΩ。
B、单件检查拔下冷却水温度传感器导线连接器，然后从发动机上拆下传感器;将该传感器置于烧杯的水中，加热杯中的水，同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的电阻值，如图 4所示。
将测得的值与标准值相比较。
如果不符合标准，则应更换水温传感器。
（2）冷却水温度传感器输出信号电压的检测装好冷却水温度传感器，将此传感器的导线连接器插好，当点火开关置于“ON”位置时，从水温传感器导线连接器“THW”端子（丰田车）或从ECU连接器“THW”端子与E2间测试传感器输出电压信号（对切诺基是从传感器导线连接器“B”端子或从ECU导线连接器“2”端子上测量与接地端子间电压）。
丰田车THW与E2端子间电压在80℃时应为0.25-1.OV。
所测得的电压值应随冷却水温成反比变化。
当冷却水温度传感器线束断开时，如从ECU导线连接器端子“2”（切诺基）上测试电压值，当点火开关打开时，应为5V左右。
二、进气温度传感器的检测1、结构和电路进气温度传感器通常安装在空气滤清器之后的进气软管上或空气流量计上，还有的在空气流量计和谐振腔上各装一个，以提高喷油量的控制精度。
如图 1所示，进气温度传感器部也是一个具有负温度电阻系数的热敏电阻，外部用环氧树脂密封。
它和ECU的连接方式与水温传感器相同。
图 2所示为进气温度传感器与ECU的连接电路。
2、进气温度传感器的检测（1）进气温度传感器的电阻检测进气温度传感器的电阻检测方法和要求与冷却水温度传感器基本相同。
单件检查时，点火开关置于“OFF”，拔下进气温度传感器导线连接器，并将传感器拆下;如图 3所示，用电热吹风器、红外线灯或热水加热进气温度传感器;用万用表Ω档测量在不同温度下两端子间的电阻值，将测得的电阻值与标准数值进行比较。
如果与标准值不符，则应更换。
（2）进气温度传感器的输出信号电压值检测当点火开关置于“ON”位置时，ECU的THA端子与E2端子(图 2(a))间或进气温度传感器连接器THA与E2端子间的电压值在20℃时应为0.5-3.4V。
三、节气门位置传感器的检测节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。
不同的节气门开度标志着发动机的不同运转工况。
为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。
它可以将节气门的开度转换成电信号输送给ECU，作为ECU判定发动机运转工况的依据。
节气门位置传感器有开关量输出型和线性可变电阻输出型两种。
1、开关量输出型节气门位置传感器的检测（1）结构和电路开关量输出型节气门位置传感器又称为节气门开关。
它有两副触点，分别为怠速触点（IDL）和全负荷触点（PSW）。
如图 1所示，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。
当节气门处于全关闭的位置时，怠速触点IDL闭合，ECU根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开，ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度围一直处于开启状态，当节气门打开至一定角度（丰田1G-EU车为55°）的位置时，全负荷触点开始闭合，向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制。
丰田1G-EU发动机电子控制系统用的开关量输出型节气门位置传感器，它与ECU的连接线路如图 2所示。
（2）开关量输出型节气门位置传感器的检查调整（丰田1S-E和2S-E）。
①就车检查端子间的导通性点火开关置于“OFF”位置，拔下节气门位置传感器连接器，在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规；如图 3所示，用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。
当节气门全闭时，怠速触点IDL应导通；当节气门全开或接近全开时，全负荷触点PSW应导通；在其他开度下，两触点均应不导通。
具体情况如表 1所示。
否则，应调整或更换节气门位置传感器。
限位螺钉和限位杆之间的间隙端子IDL-E（TL）PSW-E（TL）IDL-PSW0.5mm 导通不导通不导通0.9mm 不导通不导通不导通节气门全开不导通导通不导通②节气门位置传感器的单体检查作如图 4所示的直角坐标图，使节气门处于下列开度位置:有三效催化转化器的为71°或81°，无三效催化转化器的为41°或51°（节气门完全关闭时的度数为6°）。
然后用万用表的Ω档（如图 5（a）所示），检查每个端子间的导通性，其结果应如表 2所示。
表 2 端子间的导通性检查要求（丰田1S-E和2S-E）有三效催化转化器无三效催化转化器节气门开度IDL-E（TL）PSW-E（TL）IDL-PSW节气门开度DL-E（TL）PSW-E（TL）DL-PSW从垂直位置起71°不导通不导通不导通从垂直位置起41°不导通不导通不导通从垂直位置起81°不导通导通不导通从垂直位置起51°不导通导通不导通从垂直位置起7.5°导通不导通不导通从垂直位置起7.5°导通不导通不导通③开关量输出型节气门位置传感器的调整如果检查结果不符合要求可进行如下调整:松开节气门位置传感器的两个固定螺钉，在节气门限位螺钉和限位杆之间插入0.7mm（丰田1G-EU车为0.55mm）的厚薄规，并将万用表Ω档的接头连接节气门位置传感器端子IDL 和E（TL）（图 5（b）），逆时针平稳地转动节气门位置传感器，直到万用表有读数显示，并用两只螺钉固定；然后再换用0.50mm或0.90mm（丰田1G-EU车为0.44mm或0.66mm）的厚薄规，再检查端子IDL-E（TL）之间的导通性:限位杆和限位螺钉之间的间隙为0.5mm （丰田16EU车为0.44mm）时导通（万用表读数为0）；间隙为0.9mm（丰田1G-EU车为0.66mm）时不导通（万用表Ω档读数为∞）。
2、线性可变电阻输出型节气门位置传感器的检测（皇冠3.0车）（1）结构和电路线性可变电阻型节气门位置传感器是一种线性电位计，电位计的滑动触点由节气门轴带动。
其结构和电压信号输出特性如图 6所示。
在不同的节气门开度下，电位计的电阻也不同，从而将节气门开度转变为电压信号输送给ECU。
ECU通过节气门位置传感器，可以获得表示节气门由全闭到全开的所有开启角度的、连续变化的电压信号，以及节气门开度的变化速率，从而更精确地判定发动机的运行工况。
一般在这种节气门位置传感器中，也设有一怠速触点IDL，以判定发动机的怠速工况。
线性可变电阻型节气门位置传感器与ECU的连接线路如图 7所示。
（2）线性可变电阻型节气门位置传感器的检查调整（以皇冠3.0为例）①怠速触点导通性检测点火开关置于“OFF”位置，拔去节气门位置传感器的导线连接器，用万用表Ω档在节气门位置传感器连接器上测量怠速触点IDL的导通情况（图 8）。
当节气门全闭时，IDL-E2端子间应导通（电阻为0）；当节气门打开时，IDL-E2端子间应不导通（电阻为∞）。
否则应更换节气门位置传感器。
②测量线性电位计的电阻点火开关置于OFF位置，拔下节气门位置传感器的导线连接器，用万用表的Ω档测量线性电位计的电阻（图 9中E2和之间的电阻），该电阻应能随节气门开度增大而呈线性增大。
在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规，用万用表Ω档测量此传感器导线连接器上各端子间的电阻，其电阻值应符合表 3所示。
限位螺钉与限位杆间隙端子名称电阻值（或节气门开度）0mm VTA-E2 0.34-6.30kΩ0.45mm IDL-E2 0.50kΩ或更小0.55mm IDL-E2 ∞节气门全开VTA-E2 2.40-11.20kΩ- VC-E2 3.10-7.20kΩ插好节气门位置传感器的导线连接器，当点火开关置“ON”位置时，发动机ECU连接器上IDL、VC、三个端子处应有电压；用万用表电压档检测IDL-E2、VC-E2、VTA-E2间的电压值应符合表 4所示。
端子条件标准电压IDL-E2 节气门全开9-14VVC-E2 -- 4.0-5.5VVTA-E2 节气门全闭0.3-0.8V节气门全开 3.2-4.9V拧松节气门位置传感器的两个固定螺钉（图 10（a）），在节气门限位螺钉和限位杆之间插入0.50mm厚薄规，同时用万用表Ω档测量IDL和E2的导通情况（图 10（b））。
逆时针转动节气门位置传感器，使怠速触点断开，然后按顺时针方向慢慢转动节气门位置传感器，直至怠速触点闭合为止（万用表有读数显示），拧紧节气门位置传感器的两个固定螺钉。
再先后用0.45mm和0.55mm的厚薄规插入节气门限位螺钉和限位杆之间，测量怠速触点IDL和E2之间的导通情况。
当厚薄规为0.45mm时，IDL和E2端子间应导通；当厚薄规为0.55mm时，IDL和E2端子间应不导通。
否则，应重新调整节气门位置传感器。
四、空气流量传感器的检测空气流量传感器是测定吸入发动机的空气流量的传感器。
电子控制汽油喷射发动机为了在各种运转工况下都能获得最佳浓度的混合气，必须正确地测定每一瞬间吸入发动机的空气量，以此作为ECU计算(控制)喷油量的主要依据。
如果空气流量传感器或线路出现故障，ECU得不到正确的进气量信号，就不能正常地进行喷油量的控制，将造成混合气过浓或过稀，使发动机运转不正常。
电子控制汽油喷射系统的空气流量传感器有多种型式，目前常见的空气流量传感器按其结构型式可分为叶片(翼板)式、量芯式、热线式、热膜式、卡门涡旋式等几种。
一、叶片式空气流量传感器的结构、工作原理及检测1、叶片式空气流量传感器结构及工作原理传统的波许L型汽油喷射系统及一些中档车型采用这种叶片式空气流量传感器，如丰田CAMRY(佳美)小轿车、丰田PREVIA(大霸王)小客车、马自达MPV多用途汽车等。
汽车传感器检测图解.
[结构原理] 汽车传感器检测图解.pdf传感器, pdf, 汽车, 图解, 检测-一、传感器概述,1汽车传感器分类2汽车传感器结构与安装位置二、温度传感器1冷却液温度传感器2进气温度传感器3车外温度传感器4车内温度传感器5蒸发器温度传感器三、压力传感器进气歧管压力传感器四、空气流量传感器'1叶片式空气流量传感器2量芯式空气流量传感器3卡门涡旋式空气流量传感器4热线式／热膜式空气流量传感器五、气体浓度传感器1二氧化锆式氧传感器2二氧化钛式氧传感器六、位置与角度传感器1曲轴位置传感器2节气门位置传感器3车身高度传感器，:4转向传感器七、速度与减速度传感器1车速传感器2轮速传感器3减速度传感器八、爆燃与碰撞传感器1爆燃控制系统组成2爆燃传感器3碰撞传感器[编辑本段]【基本概述】车用传感器是汽车计算机系统的输入装置，它把汽车运行中各种工况信息，如车速、各种介质的温度、发动机运转工况等，转化成电讯号输给计算机，以便发动机处于最佳工作状态。
车用传感器很多，判断传感器出现的故障时，不应只考虑传感器本身，而应考虑出现故障的整个电路。
因此，在查找故障时，除了检查传感器之外，还要检查线束、插接件以及传感器与电控单元之间的有关电路[编辑本段]【详细介绍】现代汽车技术发展特征之一就是越来越多的部件采用电子控制。
根据传感器的作用，可以分类为测量温度、压力、流量、位置、气体浓度、速度、光亮度、干湿度、距离等功能的传感器，它们各司其职，一旦某个传感器失灵，对应的装置工作就会不正常甚至不工作。
因此，传感器在汽车上的作用是很重要的。
汽车传感器过去单纯用于发动机上，现在巳扩展到底盘、车身和灯光电气系统上了。
这些系统采用的传感器有100多种。
在种类繁多的传感器中，常见的有∶进气压力传感器：反映进气歧管内的绝对压力大小的变化，是向ECU（发动机电控单元）提供计算喷油持续时间的基准信号空气流量计：测量发动机吸入的空气量，提供给ECU作为喷油时间的基准信号；3节气门位置传感器：测量节气门打开的角度，提供给ECU作为断油、控制燃油/空气比、点火提前角修正的基准信号；曲轴位置传感器：检测曲轴及发动机转速，提供给ECU作为确定点火正时及工作顺序的基准信号；氧传感器：检测排气中的氧浓度，提供给ECU作为控制燃油/空气比在最佳值（理论值）附近的的基准信号；进气温度传感器：检测进气温度，提供给ECU作为计算空气密度的依据；冷却液温度传感器：检测冷却液的温度，向ECU提供发动机温度信息；爆震传感器：安装在缸体上专门检测发动机的爆燃状况，提供给ECU根据信号调整点火提前角。

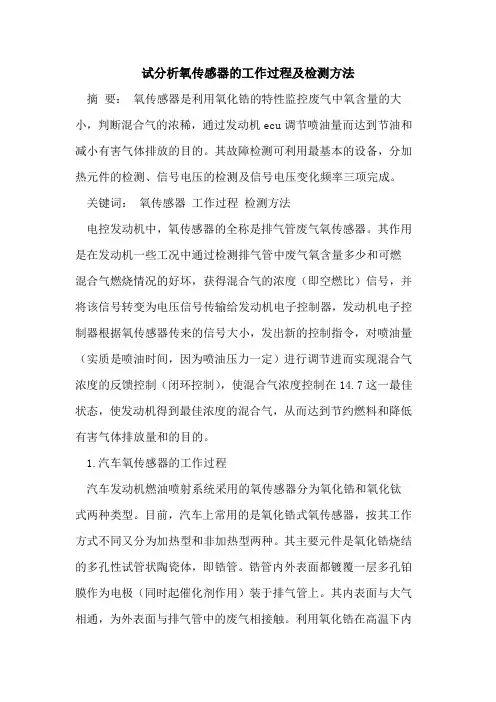

试分析氧传感器的工作过程及检测方法
试分析氧传感器的工作过程及检测方法摘要：氧传感器是利用氧化锆的特性监控废气中氧含量的大小，判断混合气的浓稀，通过发动机ecu调节喷油量而达到节油和减小有害气体排放的目的。
其故障检测可利用最基本的设备，分加热元件的检测、信号电压的检测及信号电压变化频率三项完成。
关键词：氧传感器工作过程检测方法电控发动机中，氧传感器的全称是排气管废气氧传感器。
其作用是在发动机一些工况中通过检测排气管中废气氧含量多少和可燃混合气燃烧情况的好坏，获得混合气的浓度（即空燃比）信号，并将该信号转变为电压信号传输给发动机电子控制器，发动机电子控制器根据氧传感器传来的信号大小，发出新的控制指令，对喷油量（实质是喷油时间，因为喷油压力一定）进行调节进而实现混合气浓度的反馈控制（闭环控制），使混合气浓度控制在14.7这一最佳状态，使发动机得到最佳浓度的混合气，从而达到节约燃料和降低有害气体排放量和的目的。
1.汽车氧传感器的工作过程汽车发动机燃油喷射系统采用的氧传感器分为氧化锆和氧化钛式两种类型。
目前，汽车上常用的是氧化锆式氧传感器，按其工作方式不同又分为加热型和非加热型两种。
其主要元件是氧化锆烧结的多孔性试管状陶瓷体，即锆管。
锆管内外表面都镀覆一层多孔铂膜作为电极（同时起催化剂作用）装于排气管上。
其内表面与大气相通，为外表面与排气管中的废气相接触。
利用氧化锆在高温下内外两侧的气体含氧量有较大差异时，氧离子会从氧含量高的一侧向氧含量低的一侧扩散，从而使两侧电极间产生电动势（相当于一个小型电动机），检测废气中的氧含量，进而给发动机ecu提供一个空燃比的反馈信号。
当供给发动机的可燃混合气中汽油含量较高时（空燃比小于14.7或过量空气系数小于1），混合气燃烧后，由于氧分子大部分参与了燃烧，排气管中废气里的氧离子含量较少，而一氧化碳含量变多。
在锆管外表面催化剂铂的催化作用下，剩余氧离子几乎全部都与一氧化碳发生氧化反应生成二氧化碳气体，使锆管外表面上氧离子浓度为0。
发动机温度传感器的故障检测
１ 温度传 感器 的控 制 电路及 工 作原理 ２ 温 度传 感 器 的性 能 检 测
水温传 感器 一般 安装 在缸体 水道或 节温 器上 ； 进气温度传感器则安装在空气流量计或进 气管道内。
水温和进气温度传感器的控制电路见图 １ 所示 。 水温和进气传感器多采 用负温度系数 的热敏 电
ＥＣＵ
Ｌ — — ——
进 气温 度 传 感 器
Ｌ — —— —— － —— —— —． ｊ
ＥＣＵ
图 １ 水 温 和 进 气 温 度 传 感 器 的控 制 电 路
维普资讯
下传感器 的插 头 ，打开点火开关 ，把数字 万用表 的 两个表笔分别插入拔 下的插 头两端 ，万用表上 显示 电压应该 在 ４ ７ ５ ０ ． Ｖ一 ． Ｖ之间 ，显示负值 ，可 以互 换表 笔 ，如果没有 电压或 电压很低 ，就要检查线路 和电脑板 信号端是否正常 。信号 电压 正常后 ，插 回 插头 ，这个 电压有所 降低 ，然后启 动发 动机 运转 ， 观察 电压随不 同温度 变化 ，水温越 低 时电压越 高 ，
应平顺地 向下移动 ，见图 ３ （） ａ 。如果有波 纹 出现干扰反应 ，表示传感器 热敏电阻反
应不 良，应该更换传感器 ，见图 ３ （） ｂ。 现 代电控发 动机 已基本取 代了化 油器 式 发动 机 ，电控发 动机采 用 微 电脑 控 制 ，
发动机 的性 能很大程 度上取 决于其传感 器 的功能作用 ，而且发 动机 的许多故障可 能 是因传感器 的故障所致 。因此 ，掌握 电控
将 会工作失常 ，出现故 障。通常 ，当电喷车出现怠
速 过高 、过低 ，混合气稀 或 冒黑烟 ，冷 车不好发 动 等等故障 ，则经常想到要 检测一下水温 传感器是 否 正常 。因此 ，掌握发 动机 温度传感器 的检测 方法 在 汽 车检测与故障诊断技术中显得十分重要。
汽车电控发动机系统故障诊断与维修技术
汽车电控发动机系统故障诊断与维修技术随着汽车电子技术的不断发展，汽车电控发动机系统已经成为现代汽车不可或缺的一部分。
电控发动机系统的引入，使得发动机控制更加精准和高效，同时也提高了汽车的可靠性和安全性。
随着汽车的使用时间的延长，电控发动机系统也可能会出现各种故障，因此对于汽车电控发动机系统故障诊断与维修技术具有非常重要的意义。
一、电控发动机系统的组成电控发动机系统由发动机控制单元（ECU）、传感器、执行器、接线、软件等组成。
ECU 作为电控发动机系统的“大脑”，负责接收传感器的信号、计算并控制各个执行器的工作，以保证发动机的正常工作。
而传感器则负责采集发动机工作时所需要的各种数据，如气缸温度、发动机转速、氧气含量等，传输给ECU。
执行器则根据ECU的指令，控制发动机的喷油、点火、怠速等操作。
这些部件通过接线连接在一起，并且依托于软件的支持，共同构成了电控发动机系统。
1.故障代码读取电控发动机系统故障通常会引起故障代码的生成，并存储在ECU的内部。
当发动机系统出现故障时，通过诊断工具可以读取出存储在ECU中的故障代码，进而判断出故障的具体位置和原因，为后续的维修做好准备。
2.传感器检测传感器是电控发动机系统的重要组成部分，对于发动机正常工作起着至关重要的作用。
在诊断电控发动机系统故障时，首先要对传感器进行检查，包括检查传感器的供电情况、信号输出是否正常等。
3.执行器检测执行器是根据ECU的指令执行相应操作的部件，如喷油器、点火线圈、节气门等。
当发动机系统出现故障时，也需要对执行器进行检测，确认其工作状态是否正常。
4.线路检查电控发动机系统的各个部件通过接线连接在一起，因此线路的连接状况也是电控发动机系统故障诊断的一个重要方面。
在进行故障诊断时，需要仔细检查每根线路的连接情况和是否有短路、断路等现象。
5.数据流诊断现代汽车电控发动机系统中的ECU在工作时会不断地接收、处理和输出各种数据，通过数据流诊断可以实时监测这些数据的变化，进而判断发动机系统是否存在故障。

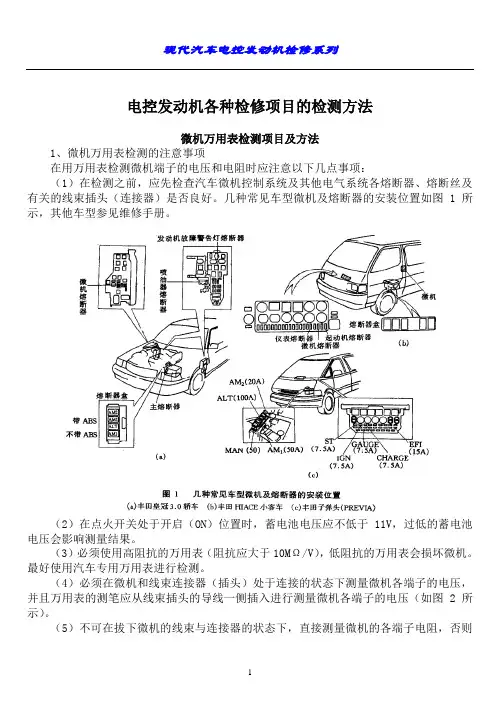

汽车电控发动机各种检修项目的检测方法
