任务七 汽车电动车窗
汽车电动车窗的原理
汽车电动车窗的原理
汽车电动车窗实现的原理是通过电动窗控制开关控制电动窗机构的运行，从而实现车窗的升降操作。
首先，汽车电动车窗的控制开关通常设置在驾驶员和乘客座椅附近的控制面板或者车门上。
当驾驶员或乘客按下或拉起控制开关时，开关将发送电信号到电动窗机构。
电动窗机构一般由直流电动机、减速器、滑轮和电动窗玻璃组成。
当接收到开关发送的电信号后，电动窗机构中的直流电动机会开始运转。
直流电动机将电能转化为机械能，通过减速器传递给滑轮。
滑轮接受机械能后将其传递给电动窗玻璃，从而实现窗玻璃的升降。
减速器的作用是减小电动机转速并增大转矩，以更好地适应窗玻璃的升降过程。
为了确保车窗能够升降顺畅，同时在窗玻璃升降到上下限位时能够自动停止，电动窗机构通常还配备了限位开关和控制模块。
限位开关可以检测窗玻璃的上下限位，当窗玻璃触碰到限位开关时，控制模块将立即停止电动窗机构的运行，从而避免窗玻璃损坏或发生意外。
此外，为了确保驾驶员和乘客能够方便地控制车窗的升降，电动窗机构通常还配备了反向开关功能。
当驾驶员或乘客在车窗升降过程中松开控制开关时，电动窗机构会立即反向运行，停止窗玻璃的升降。
综上所述，汽车电动车窗通过电动窗控制开关控制电动窗机构的运行，其中的直流电动机通过减速器和滑轮传递机械能给窗玻璃，实现窗玻璃的升降操作。
限位开关和控制模块的配备确保了窗玻璃的安全和顺畅升降。
汽车排故实训项目七一：汽车电动车窗
汽车排故 主控开关
汽车排故 独立开关
汽车排故
汽车排故
车窗玻璃升降器
汽车排故
绳轮式升降器
汽车排故
交臂式升降器
汽车排故
电动车窗功能
• 依靠电机升降车窗玻璃 • 能够自动上升与下降，利用比较器控制电
磁线圈控制开关触点 • 防夹功能 • 与其它系统共同作用实现汽车人性化
汽车排故
汽车排故 车 窗 功 能
电动机重置
汽车排故
无钥匙电动车窗
汽车排故
防夹功能
• 所谓防夹玻璃升降器，是指当玻璃上升时， 如果在上升区域内有人体某部位或物件时 会立即反转(下降)一段距离后停止，以防 止夹伤乘客。
• 目前，防夹玻璃升降器从防夹功能上分主 要有两类：接触式和非接触式。
汽车排故
• 接触式指当电动车窗机构感触到有异物在 玻璃上，才会自动停止玻璃上升工作；
汽车排故
图3-15 红外线式防夹电动车窗的工作原理
பைடு நூலகம்
汽车排故
基本线路组成
汽车排故
成果反馈及要求
1.填写工作记录表。 2.对本次学习有不清楚的或欲知的内容请在记录表中反馈提交。 3.在不足之处栏可以反馈小组学习过程中成员合作存在的问题。 4.下节学习内容汽车雨刮系统的检测
34
汽车排故
所谓“视觉”，是一套光学控制系统。 它是靠红外线发射器和感应接收器检测有 无异物在电动车窗移动范围内，从而控制玻 璃移动，无需异物直接接触到玻璃。 这个光学控制系统主要元件是光学传感器， 它由红外线发射器和接收器组成，如图3-15 所示，安装在车窗的内饰件上，能连续精确 地扫描指定的区域，这个区域一般指车窗向 上移动时，距离车窗开口框上边缘4～200mm。 一旦检测到有异物，传感器会迅速把信息 反馈至ECU，ECU发出指令使电动机停止运转。
汽车电动车窗系统的工作原理
汽车电动车窗系统的工作原理随着科技的发展和人们对便利性的追求，汽车电动车窗系统已经成为当代汽车的标配。
这一系统的工作原理既简单又实用，为驾驶者和乘客提供了更加舒适和便捷的使用体验。
一、汽车电动车窗系统的组成汽车电动车窗系统主要由以下几个部分组成：1. 电动马达：负责提供推拉车窗所需的动力；2. 开关按钮：用于控制车窗的升降；3. 电动驱动装置：将电动马达的动力传输给车窗；4. 控制模块：接收来自开关按钮的信号，并控制电动马达的工作；5. 保险装置：在遇到异常情况时，保护电动车窗系统的安全。
二、汽车电动车窗系统的工作原理下面以一款普通的四门轿车为例，介绍汽车电动车窗系统的工作原理。
当驾驶员或乘客需要升降车窗时，首先按下位于驾驶侧门或相应乘客座位旁的开关按钮。
这个开关按钮可以通过电线和控制模块进行连接。
按下按钮后，控制模块会接收到相应的信号。
控制模块接收到信号后，会将电能转化为机械能，通过控制马达使车窗升降。
具体地说，控制模块会向电动马达提供电流，使电动马达旋转，并通过驱动装置传递动力给车窗。
电动马达的旋转方向决定了车窗升降的方向。
当电动马达顺时针旋转时，车窗向上升起；反之，当电动马达逆时针旋转时，车窗向下降低。
控制模块可以通过不同的电压和电流来控制电动马达的转速和转向，从而控制车窗的升降速度和方向。
此外，在现代汽车中，一些高级电动车窗系统还配备了防夹功能，当探测到阻力时，车窗会自动停止运动，以保护乘客的安全。
三、汽车电动车窗系统的优势汽车电动车窗系统相比传统的手动车窗具有如下优势：1. 方便性：驾驶员和乘客可以通过按下按钮轻松升降车窗，而不需要进行额外的体力劳动；2. 安全性：现代电动车窗系统配备了防夹功能，有效避免夹伤事故的发生；3. 操控性：驾驶员可以通过集中控制面板控制所有车窗的升降，提供了更加便捷的操控体验；4. 美观性：电动车窗系统整合在车门内部，不会影响车辆的外观美观度。
总结：汽车电动车窗系统通过电动马达、开关按钮、电动驱动装置、控制模块和保险装置等部件的协同工作，实现了车窗的自动升降功能。
(汽车电气设备与维修)任务十五电动车窗的检修
未来汽车电气设备将更加注重节能环保，电动车窗作为汽 车的重要部件之一，其能耗和环保性能将受到更多关注。
个性化定制需求增加
消费者对汽车个性化定制的需求将不断增加，电动车窗作 为影响汽车外观和舒适性的重要部件，其定制化和个性化 设计将成为趋势。
对个人职业发展的建议
持续学习专业知识
01
随着汽车技术的不断更新换代，应持续学习新的专业知识和技
更换保险丝或继电器
如保险丝熔断或继电器损坏，需及时 更换。
调整或更换电机
如电机损坏，需调整或更换新电机。
清理或更换传动机构
如传动机修过程中，要注意安全，避免受伤；更 换零件时，要使用原厂配件，确保质量可靠 ；维修完成后，要进行测试，确保车窗升降 正常。
PART 04
(汽车电气设备与维修 )任务十五电动车窗的 检修
REPORTING
https://
• 电动车窗概述 • 电动车窗的检修准备 • 电动车窗的故障诊断与排除 • 电动车窗的维护与保养 • 电动车窗检修实践案例 • 总结与展望
目录
PART 01
电动车窗概述
REPORTING
案例二：电动车窗升降缓慢的检修
3. 清洁轨道并涂抹润滑脂，提高升 降顺畅度。
4. 检查电压是否正常，如有需要更换 电源或调整电压。
案例三：电动车窗异响的检修
故障现象
电动车窗在升降过程中发出异响。
故障原因
可能原因包括传动机构松动、轨道变形、玻璃安装不当或异物进入等。
案例三：电动车窗异响的检修
检修步骤 1. 检查传动机构是否松动，如有需要紧固或更换。
PART 02
电动车窗的检修准备
REPORTING
WENKU DESIGN
汽车电子电气技术课件 17项目7任务2 电动车窗的检修
7.完工整理
汽车电子电气技术
任务评价
谢谢观看
四、电动车窗系统的工作原理
下面以大众迈腾B8为例， 介绍电动车窗系统工作原理， 如图所示。
点火开关转动到 “ ON” 位置时，电动车窗才能工作。 此时，汽车四个车门控制单元 被唤醒。通过操作车窗玻璃的 升降器按钮，可以控制车窗玻 璃进行工作。
汽车电子电气技术
实践训练
一、实施计划
针对案例中出现的故障现象， 有可能出现的问题有：开关故障、 线束故障和J386驾驶员侧车门控制 单元局部故障等。在实际实施中应 该遵循由易到难、由不拆解到拆解 的原则。
因此制定故障诊断排除计划如 图所示。
汽要用到的工具和量具有：《大众迈腾B8维修手册》、《大众迈腾B8电路图》、大众迈腾B8轿 车、208适配线、万用表、大众专用6150B诊断仪、示波器。
三、实施步骤
1.安装车辆防 护
2.故障确认
3.故障分析
4.故障检测
5.故障排除
6.复检
汽车电子电气技术
5.无钥匙电动车窗功能 在车门没有打开过的情况下， 点火开关转动到 “ACC”或者“LOCK”位置后大约45s 时间(视车 型不同而变化)里，可以进行电动车窗的操作，如图 所示。 6.驾驶员车门锁芯联动功能 此功能按照驾驶员车门锁芯和无线控制门锁的 操作，打开和关闭车窗。
汽车电子电气技术
汽车电子电气技术
3)点火开关 点火开关将ON、ACC或LOCK信号传输 到电动车窗总开关， 以便控制无钥匙电动车 窗功能。 4)门控开关 门控开关如图所示，其作用为：将驾驶 员车门的打开或关闭信号传送到电动车窗总 开关，以便控制无钥匙电动车窗功能。
汽车电子电气技术
三、电动车窗系统的功能

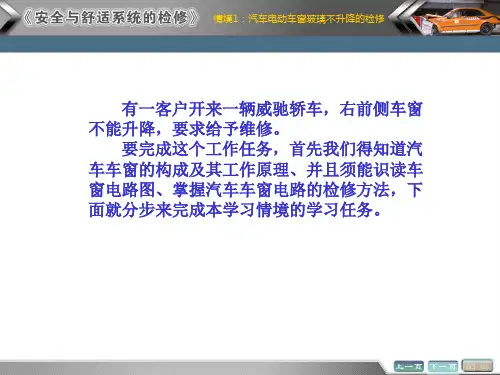

情境汽车电动车窗玻璃不升降的检复
控制线路识图
情境1：汽车电动车窗玻璃不升降的检修 任务二：右前侧车窗不工作
控制电路分析与检测
指导与实操
4．检 查电动 车窗调节器电机
（1）检查调节器电机的运动，如图1-11所示。
控制线路识图
情境1：汽车电动车窗玻璃不升降的检修 任务二：右前侧车窗不工作
控制电路分析与检测
指导与实操
注意： 1）驾驶员侧和左后侧的调节器电机应以相同方法进行检测。 2）前乘员侧和右后侧的调节器电机应以相同方法进行检测。
控制线路识图
情境1：汽车电动车窗玻璃不升降的检修 任务二：右前侧车窗不工作
控制电路分析与检测
指导与实操
工作过程：
控制线路识图
情境1：汽车电动车窗玻璃不升降的检修 任务二：右前侧车窗不工作
控制电路分析与检测
指导与实操
（1）当点火开关闭合时，由蓄电池“+”→ALT熔断丝→AM1熔断丝→点火开关→仪表熔断 丝→动力继电器线圈→1A搭铁→蓄电池“-”；动力继电器触点闭合，给电动车窗控制电 路提供电源。
（2）当电动车窗主开关断开时，除驾驶侧外，其它车门窗玻璃驱动电机的搭铁线均被切 断，驾驶侧车窗由对应的分开关控制。如驾驶侧车窗玻璃上升时，由蓄电池“+”→ALT熔 断丝→30A POWER熔断丝→动力继电器触点→电动车窗主开关6接线柱→电动车窗主开关 →电动车窗主开关4接线柱→左前电动车窗电机→电动车窗主开关9接线柱→电动车窗主开 关3或1接线柱→1B搭铁→蓄电池“-”，完成上升动作。另外，驾驶侧车门窗玻璃在下降 的同时也可受触点式开关电路的点动控制。
电动车窗的组成
情境1：汽车电动车窗玻璃不升降的检修 任务一：右前侧车窗不工作
电动车窗的工作原理与控制
汽车电动车窗实训报告
一、实训目的本次实训旨在通过实际操作，使学生了解和掌握汽车电动车窗的结构、工作原理、故障诊断及维修方法，提高学生的实际操作能力和动手能力，为今后从事汽车维修工作打下坚实基础。
二、实训时间2022年X月X日至2022年X月X日三、实训地点XX汽车实训基地四、实训内容1. 汽车电动车窗的结构及工作原理（1）电动车窗的结构：电动车窗主要由电机、传动装置、控制开关、玻璃升降器、限位开关、线束等组成。
（2）电动车窗的工作原理：当驾驶员按下控制开关时，电流通过电机，电机转动带动传动装置，使玻璃升降器上下移动，实现车窗的升降。
2. 电动车窗的故障诊断及维修方法（1）电动车窗不工作故障现象：按下控制开关，电动车窗无反应。
故障原因及维修方法：1）线束连接不良：检查线束连接是否牢固，如有松动，重新连接。
2）电机损坏：检查电机是否有异常声音，如有，更换电机。
3）控制开关损坏：检查控制开关是否损坏，如有，更换控制开关。
（2）电动车窗升降缓慢故障现象：按下控制开关，电动车窗升降速度缓慢。
故障原因及维修方法：1）传动装置磨损：检查传动装置是否有磨损，如有，更换传动装置。
2）电机负载过大：检查电机负载是否过大，如有，检查相关部件，减少负载。
3）限位开关损坏：检查限位开关是否损坏，如有，更换限位开关。
（3）电动车窗升降卡住故障现象：按下控制开关，电动车窗升降到一定位置后卡住。
故障原因及维修方法：1）玻璃升降器磨损：检查玻璃升降器是否有磨损，如有，更换玻璃升降器。
2）限位开关位置错误：调整限位开关位置，使其与玻璃升降器位置相匹配。
3）线束连接不良：检查线束连接是否牢固，如有松动，重新连接。
五、实训过程1. 实训前期准备：了解电动车窗的结构、工作原理及故障诊断方法。
2. 实训过程：按照实训指导书要求，进行电动车窗故障诊断及维修操作。
3. 实训总结：总结实训过程中的收获和不足，提出改进措施。
六、实训成果1. 掌握了汽车电动车窗的结构、工作原理及故障诊断方法。
电动车窗构造与检修
