绝缘操作杆

合集下载

绝缘操作杆的正确使用方法和注意事项

绝缘操作杆的正确使用方法和注意事项

绝缘操作杆的正确使用方法和注意事项绝缘操作杆的正确使用方法和注意事项1.引言绝缘操作杆是一种用于对高电压设备进行操作的安全工具。

本文档旨在提供绝缘操作杆的正确使用方法和注意事项,以确保操作人员的人身安全和设备的正常运行。

2.绝缘操作杆的选购2.1 绝缘材料确保绝缘操作杆的材料能够有效地隔离电流,通常选择高压纸板、玻璃纤维等绝缘材料。

2.2 强度和长度绝缘操作杆的强度要能够承受正常操作的压力,长度要能够满足工作中的需求。

一般建议选择具有合适强度和长度的操作杆。

3.操作前的准备工作3.1 穿戴防护装备操作人员在使用绝缘操作杆前,必须穿戴好绝缘手套、绝缘鞋、绝缘服等防护装备,以保护自身安全。

3.2 检查绝缘操作杆在操作前,要仔细检查绝缘操作杆有无损坏、破裂等情况,确保操作杆的完好无损。

3.3 断电检查使用绝缘操作杆操作前,务必确保相关设备已经断电,并通过测试工具确认设备处于绝缘状态。

4.正确使用绝缘操作杆4.1 使用正确的工具根据具体操作需求选择合适的绝缘操作杆配件,如绝缘拔栓器、绝缘夹子等,以确保操作的顺利进行。

4.2 操作姿势正确的操作姿势能够提高工作效率和安全性。

使用绝缘操作杆时,保持稳定的站立姿势,确保杆子牢固握住。

4.3 操作时的注意事项在操作过程中,要注意以下事项:- 避免过度用力,以免损坏操作杆或设备。

- 避免与其他金属材料接触,以防止电流通过。

- 注意观察操作杆和设备的运行情况,如有异常及时停止操作。

5.维护和储存5.1 维护定期检查绝缘操作杆的表面有无损坏,如有损坏应立即更换。

同时,保持操作杆的清洁和干燥,并定期进行绝缘性能测试。

5.2 储存绝缘操作杆应存放在干燥、通风的地方,避免阳光直射和高温环境。

严禁将操作杆与其他可能导致损坏的物品存放在一起。

6.附件本文档附件包括:- 绝缘操作杆使用手册- 绝缘操作杆检测报告7.法律名词及注释- 高电压设备:指额定电压大于1000伏的设备。

- 绝缘材料:指能够有效隔离电流的材料,如高压纸板、玻璃纤维等。

绝缘操作杆的使用要求与注意事项

绝缘操作杆的使用要求与注意事项

绝缘操作杆的使用要求与注意事项绝缘操作杆是一种常用的电力工具,用于在高压电网上进行绝缘操作。

在使用绝缘操作杆时,有一些使用要求和注意事项需要遵守,以确保工作安全和操作的有效性。

一、绝缘操作杆的使用要求1. 选择合适的绝缘操作杆:根据实际工作需要选择适当的绝缘操作杆。

绝缘操作杆的型号和长度应根据工作高度和距离选择,确保能够安全地进行操作。

2. 检查绝缘操作杆的完好性:在使用绝缘操作杆之前,应仔细检查杆体的外观,确保没有明显的损伤或裂纹。

同时,还要检查杆端连接部分的固定情况,确保连接牢固。

3. 掌握正确的使用方法:使用绝缘操作杆需要掌握正确的使用方法。

应该清楚地了解如何正确地插入和取出操作杆,以及如何稳固地握住操作杆进行操作。

4. 保持操作杆的干净和干燥:绝缘操作杆应常保持干净和干燥,避免沾染杂物或水分。

在使用过程中,应注意避免操作杆接触到油污或湿润的表面。

5. 定期检查绝缘操作杆的绝缘性能:绝缘操作杆的绝缘性能是保证工作安全的关键。

因此,在使用之前和使用过程中应定期检查杆体的绝缘状况,确保其绝缘性能符合要求。

6. 存放绝缘操作杆时需注意:当不使用绝缘操作杆时,应妥善存放。

应将杆体处于干燥通风的环境中,远离酸、碱和易燃物品,以防止杆体受到腐蚀或损坏。

二、绝缘操作杆的注意事项1. 保持正确的操作姿势:在使用绝缘操作杆时,应保持正确的操作姿势,以确保操作的准确性和安全性。

操作人员应保持站稳,并将操作杆牢固地握住,避免滑动。

2. 注意绝缘操作杆的使用范围:绝缘操作杆通常用于高压电网的绝缘操作,但并不适用于所有情况。

在特殊的工作环境或作业要求下,需要合理选择和搭配其他绝缘工具进行操作。

3. 避免操作杆过长:操作杆过长可能会导致杆体弯曲或折断,从而影响操作的安全性和效果。

在使用绝缘操作杆时,应选择适当长度的杆体,避免过长或过短。

4. 不得将绝缘操作杆用于电极间:绝缘操作杆用于绝缘操作杠杆,不得将其用于电极间的连线或跨连线。

绝缘操作杆的使用要求与注意事项模版

绝缘操作杆的使用要求与注意事项模版

绝缘操作杆的使用要求与注意事项模版标题:绝缘操作杆的使用要求与注意事项一、引言绝缘操作杆作为一种常见的绝缘工具,在电力设备的维护和施工过程中扮演着重要的角色。

为了确保操作人员的安全,正确使用绝缘操作杆是至关重要的。

本文将详细介绍绝缘操作杆的使用要求与注意事项,以期提高操作人员的安全意识和工作效率。

二、绝缘操作杆的使用要求1. 选择合适的材质:绝缘操作杆的材质应选择具有良好绝缘性能的材料,如玻璃纤维增强塑料、硬橡胶等。

避免使用金属材料,以防止电流传导和潜在的电击。

2. 检查杆身完整性:在使用绝缘操作杆之前,应仔细检查杆身是否有裂纹、断裂等物理损伤。

若有损伤,应立即停止使用并更换。

3. 确认额定电压:绝缘操作杆应根据工作环境的电压等级进行选择。

使用不符合工作电压要求的绝缘操作杆可能导致电击事故。

4. 正确连接附件:在使用绝缘操作杆时,应正确选择和连接附件,如绝缘手柄、夹具等。

确保连接牢固可靠,避免在使用过程中突然脱落。

5. 预防静电积聚:为了防止静电积聚导致的火花引发事故,绝缘操作杆在使用前应进行适当的防静电处理,如喷涂防静电涂层。

6. 保持清洁干燥:绝缘操作杆应保持清洁干燥,避免沾染湿气、油污等。

湿润的杆身会降低其绝缘性能,增加电击风险。

7. 禁止超负荷使用:绝缘操作杆具有一定的承载能力,应根据其额定承载能力合理使用。

超负荷使用可能导致杆身变形或断裂,严重时会危及操作人员的生命安全。

8. 定期检测绝缘性能:绝缘操作杆在使用一段时间后会逐渐衰减,因此需要定期进行绝缘性能检测。

一般情况下,每年至少检测一次绝缘操作杆的绝缘性能,确保其安全可靠。

三、绝缘操作杆的注意事项1. 穿戴合适的防护用具:在使用绝缘操作杆时,操作人员应穿戴符合安全要求的防护用具,如绝缘手套、绝缘鞋等。

这些防护用具能提供额外的保护,降低电击风险。

2. 注意使用姿势:在使用绝缘操作杆时,操作人员应保持稳定的站姿或坐姿。

避免负荷外力造成操作杆突然移位,从而危及操作人员的安全。

安全工器具技术参数-110kV绝缘操作杆(防雨)

安全工器具技术参数-110kV绝缘操作杆(防雨)

安全工器具技术参数-110kV绝缘操作杆(防雨)一、器具名称:110kV绝缘操作杆(防雨)二、使用功能:用于雨雪天气短时间对带电设备进行操作或测量的绝缘工具。

三、材质要求:由树脂、玻璃纤维等材料制成四、技术要求:1 材料要求1.1材料密度≥1.75 g/cm3。

1.2吸水率≯0.3%1.3 空心管材壁厚≥1.5mm;误差:±0.2mm(外径为50,60,70;允许误差±0.8时,最小壁厚为2.5mm)1.4 绝缘操作杆管内外表面应进行绝缘和防潮处理,管内应经烘干,并以绝缘堵头堵封处理或灌注轻而绝缘的材料。

2 电气性能2.1受潮前和受潮后的电气特性。

实心棒(标称外径30mm以下)干试验:泄露电流I1不大于10μA 实心棒(标称外径30mm以下)受潮后试验:泄露电流I2不大于30μA 实心棒(标称外径为30mm)干试验:泄露电流I1不大于15μA 实心棒(标称外径为30mm)受潮后试验:泄露电流I2不大于35μA管材(标称外径30mm以下)干试验:泄露电流I1不大于10μA 管材(标称外径30mm以下)受潮后试验:泄露电流I2不大于30μA管材(标称外径为32-70mm)干试验:泄露电流I1不大于15μA 管材(标称外径为32-70mm)受潮后试验:泄露电流I2不大于35μA2.2湿态绝缘性能:1200m长试品的1h淋雨试验,试品在100kv工频电压下无滑闪、无火花或击穿,表面无漏电腐蚀痕迹,无可察觉的温升。

3 机械特性3.1机械老化特性:4000次弯曲循环后,目视检查时,试品应该无损伤,也不应该有任何永久变形,4000次弯曲循环后,应通过受潮前及受潮后的绝缘试验。

使用存储要求:绝缘操作杆应贮存在干燥、清洁、通风良好的室内,并架在支架上或悬挂存放,不得斜靠及贴墙放置。

有条件的应存放在恒温、恒湿的安全工器具柜或恒温室。

使用前必须用清洁干燥的抹布擦拭干净。

五、备注:执行标准:DL408-91《电业安全工作规程》标准。

绝缘操作杆的正确使用方法和注意事项

绝缘操作杆的正确使用方法和注意事项

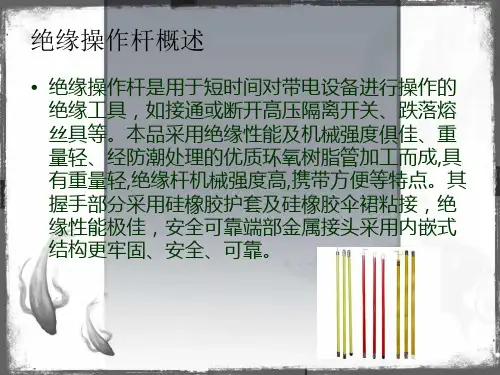

绝缘操作杆概述
• 绝缘操作杆是用于短时间对带电设备进行操作的 绝缘工具,如接通或断开高压隔离开关、跌落熔 丝具等。本品采用绝缘性能及机械强度俱佳、重 量轻、经防潮处理的优质环氧树脂管加工而成,具 有重量轻,绝缘杆机械强度高,携带方便等特点。其 握手部分采用硅橡胶护套及硅橡胶伞裙粘接,绝 缘性能极佳,安全可靠端部金属接头采用内嵌式 结构更牢固、安全、可靠。
• 必须是经校验后合格的,不合格的严禁使用; • 必须适用于操作设备的电压等级,且核对无误后才能使用; • 雨雪天气必须在室外进行操作的要使用带防雨雪罩的非凡绝缘操作杆; • 操作时在连接绝缘操作杆的节与节的丝扣时要离开地面,不可将杆体
置于地面上进行,以防杂草、土进入丝扣中或粘缚在杆体的外表上, 丝扣要轻轻拧紧,不可将丝扣未拧紧即使用; • 使用时要尽量减少对杆体的弯曲力,以防损坏杆体; • 使用后要及时将杆体表面的污迹擦拭干净,并把各节分解后装入一个 专用的工具袋内,存放在屋内通风良好、清洁干燥的支架上或悬挂起 来,尽量不要靠近墙壁,以防受潮,破坏其绝缘; • 对绝缘操作杆要有专人保管; • 半年要对绝缘操作杆进行一次交流耐压试验,不合格的要立即报废, 不可降低其标准使用。
• 4.绝缘操作杆的颜色:接扣式绝缘操作杆一般采用, 红色是做的防滑处理。杆拉开后是黄色的
绝缘操作杆的制作流程
• 本品采用优质玻璃纤维布、环氧树脂和306 树脂苯酐,玻璃钢纤维布以及固化剂等几 大绝缘材料制成,经过第一次高温然后在 模具上初次定形,,然后取下模具,经过 第二次高温打磨,一次粗打磨,两次细打 磨,然后在上漆制作成其它玻璃钢制品, 外表美观、结构轻巧、操作方便,具备优 良的机械电气性能,适合各种高压条件下 使用,绝缘性能良好使用安全。
绝缘操作杆基本参数

绝缘操作杆的使用要求与注意事项

绝缘操作杆的使用要求与注意事项

绝缘操作杆的使用要求与注意事项绝缘操作杆是一种常用的工业安全工具,主要用于高电压设备的操作和维护。

为了确保操作人员的安全和设备的可靠性,正确地使用绝缘操作杆非常重要。

本文将介绍绝缘操作杆的使用要求与注意事项,以帮助使用者正确地使用绝缘操作杆。

绝缘操作杆的基本原理绝缘操作杆是由绝缘材料制成的手柄,能够有效地防止电流通过人体,从而避免触电事故的发生。

绝缘操作杆的绝缘性能通常通过标准检测,其绝缘强度为30KV以上,能够适用于大多数高压设备操作。

绝缘操作杆的使用要求选择合适的绝缘操作杆在选择绝缘操作杆时,需要根据实际情况选择合适的工具。

一般来说,操作杆长度要与设备高度相匹配,以便取得稳定的操作和维护位置。

如果操作杆长度太长或太短,可能会造成平衡困难或不便实现工作。

此外,还应根据设备的电压等级选择相应的绝缘等级,并确保绝缘操作杆的表面无破损或污染。

使用绝缘操作杆前进行安全检查在使用绝缘操作杆之前,应当对其进行安全检查,以确认其绝缘性能。

具体检查内容包括:1.检查手柄表面是否有破损或污染现象;2.检查操作杆的强度是否符合标准;3.检查操作杆与设备安装的连接是否牢固;4.检查设备的工作电压并确认是否符合操作杆的绝缘等级。

正确使用绝缘操作杆在使用绝缘操作杆时,应当注意以下几点:1.操作杆的使用应该在干燥的环境中进行。

在湿润的环境中操作时,可在手柄上覆盖绝缘套管,以提高绝缘性能;2.操作者要集中精力,不要分心或反复移动操作杆,以避免意外事故;3.操作杆不应该碰到其他金属物体,以减小绝缘材料损坏的风险;4.如果必须在带电状态下进行操作,应如实向他人告知;5.操作杆尽量不要进行弯曲或折叠;6.操作杆应定期清洁、检查,以便及时发现磨损或损坏情况。

绝缘操作杆的注意事项在使用绝缘操作杆时,还需要注意以下几点:1.不要在电气火灾、气体泄漏、易燃易爆环境中操作;2.不要使用金属工具或手套操作;3.不要在钢筋混凝土上操作。

结论绝缘操作杆是一种非常重要的工业安全工具,能够有效地保护操作者的生命安全和设备的可靠性。

绝缘操作杆的使用要求与注意事项(三篇)

绝缘操作杆的使用要求与注意事项(三篇)

绝缘操作杆的使用要求与注意事项绝缘操作杆是基层农电工作人员最常用的安全工具之一,主要用来对农村配电变压器和线路开关进行停送电操作,因其直接与高压带电体接触,因此需正确掌握绝缘操作杆的使用要求与注意事项。

绝缘操作杆的组成它一般有三节,根据需要使用其中的一节、二节、三节,它由三部分组成:工作部分:起完成操作功能的作用,大多由金属材料制成,样式因功能不同而不同,并均安装在绝缘部分的上面;绝缘部分:起绝缘隔离作用,一般由电木、胶木、塑料带、环氧玻璃布管等绝缘材料制成;握手部分:用与绝缘部分相同的材料制成,为操作人员手握部分。

对绝缘操作杆的要求为保证操作时有足够的绝缘安全距离,绝缘操作杆的绝缘部分长度不得小于0.7m;要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质轻、便于携带,一个人能够单独操作;三节之间的连接应牢固可x,不得在操作中脱落。

使用注意事项使用前必须对绝缘操作杆进行外观的检查,外观上不能有裂纹、划痕等外部损伤;必须是经校验后合格的,不合格的严禁使用;必须适用于操作设备的电压等级,且核对无误后才能使用;雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘操作杆;操作时在连接绝缘操作杆的节与节的丝扣时要离开地面,不可将杆体置于地面上进行,以防杂草、土进入丝扣中或粘缚在杆体的外表上,丝扣要轻轻拧紧,不可将丝扣未拧紧即使用;使用时要尽量减少对杆体的弯曲力,以防损坏杆体;使用后要及时将杆体表面的污迹擦拭干净,并把各节分解后装入一个专用的工具袋内,存放在屋内通风良好、清洁干燥的支架上或悬挂起来,尽量不要x近墙壁,以防受潮,破坏其绝缘;对绝缘操作杆要有专人保管;半年要对绝缘操作杆进行一次交流耐压试验,不合格的要立即报废,不可降低其标准使用。

绝缘操作杆的使用要求与注意事项(二)绝缘操作杆是一种用于电力设备维护和绝缘作业的工具,具有隔离、保护和操作电力设备的功能。

在使用绝缘操作杆时,有一些使用要求和注意事项需要遵守,以保证工作的安全性和有效性。

绝缘操作杆产品解析

绝缘操作杆产品解析

绝缘操作杆产品解析首先,绝缘操作杆的杆体是其支撑结构,一般由轻质且高强度的材料制成,如玻璃钢管、碳纤维材料等。

这些材料具有较低的导电性能,并且轻便易操作。

杆体通常可根据具体需求进行延长或缩短,以方便不同场景的使用。

其次,绝缘操作杆的绝缘头是与电力设备接触的部分,它起到隔离电流的作用。

绝缘头一般由绝缘材料制成,如橡胶、PVC等,并能承受一定的电压。

绝缘头的形状多样,有圆头、方头、棱角头等,以适应不同的操作需求。

再次,绝缘操作杆的绝缘杆柄是与杆体连接的部分,承载着绝缘头的重量。

绝缘杆柄通常由金属材料制成,如铝合金等,具有较高的强度和耐磨性。

绝缘杆柄可根据需要进行伸缩或固定,以满足不同长度的操作要求。

此外,连接件也是绝缘操作杆的重要组成部分。

它主要用于连接杆体、绝缘头和绝缘杆柄,以确保各部分的稳固性和可靠性。

连接件通常采用高强度的金属材料,如不锈钢、碳钢等,以确保连接的牢固性和耐用性。

绝缘操作杆的使用具有很多优点。

首先,它可以将操作人员与电力设备有效隔离,避免了电击的危险。

其次,绝缘操作杆具有较高的抗张力和抗弯曲能力,能够承受较大的重量和力。

此外,绝缘操作杆的绝缘材料具有较好的耐磨性和耐腐蚀性,能够在恶劣的工作环境中长时间使用。

需要注意的是,绝缘操作杆虽然能够有效隔离电流,但并不能完全阻隔电流。

因此,在使用过程中仍然要注意操作的正确性和安全性。

此外,绝缘操作杆也需要定期进行检查和维护,以确保其正常工作和使用寿命。

总之,绝缘操作杆是一种重要的工具,能够保护工作人员的安全。

它的杆体、绝缘头、绝缘杆柄和连接件等组成部分相互配合,能够承受一定的力量和电压,保证了绝缘操作的有效性和可靠性。

选择合适的绝缘操作杆,并正确使用和保养,将有助于提高操作安全性和工作效率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

绝缘操作杆
绝缘操作杆是一种专用于电力系统内的绝缘工具组成的统一称呼,可以被用于带电作业,带电检修以及带电维护作业器具。

特点:
接口式绝缘操作杆伸缩式高压令克棒
绝缘操作杆高压拉闸杆(又称绝缘操作棒、绝缘杆、高压操作杆,俗名多用令克棒) 按电压等级可分为10KV、35KV、110KV、220KV、330KV、500KV。

是根据电力系统生产、运行、维护需要而研制开发的适用型产品。

百鼎电气有限公司研制组以国际电工委员
IEC60855国际标准为企业标准,采用国际应用的环氧树脂和无碱玻璃纤维材料复合加压整体环绕的工艺,使产品质量外观色彩均达到了GB13398-92国际标准。

特点:绝缘操作杆是用于短时间对带电设备进行操作的绝缘工具,如接通或断开高压隔离开关、跌落熔丝具等。

1、接口式绝缘操作杆是比较常用的一种绝缘杆。

分节处采用螺旋接口,最长可做到10米,可分节装袋携带方便。

2、伸缩式高压令克棒3节伸缩设计,一般最长做到6米,重量轻,体积小,易携带,使用方便,可根据使用空间伸缩定位到任意长度,有效地克服了接口式令克棒因长度固定而使用不便的缺点。

3、游刃式高压令克棒接口出采用游刃设计,旋紧后不会倒转。

基本参数:1.绝缘操作杆按长度可分为:3米,4米,5米,6米,8米,10米
2.绝缘操作杆按电压等级可分为:10KV,35KV,110KV,220KV,330KV,500KV 3.绝缘操作杆的材质:绝缘操作杆一般采用玻璃钢环氧树脂杆手工卷制成型杆和机械拉挤成型杆2种。

两种绝缘杆各有优势:手工卷制杆的优点是张性大,但是纵向强度相对机制拉挤成型杆小。

验电器机制拉挤成型杆的优点是强度大,但是横向张性相对手工卷制杆要小些。

4.绝缘操作杆的颜色:接扣式绝缘操作杆一般采用黄色绝缘杆,伸缩式绝缘操作杆一般采用上红下黄颜色处理,红色是做的防滑处理。

杆拉开后是黄色的
检验报告参数35KV
1.尺寸:有效绝缘长度:2990mm 金属端部接头长度:70mm 握手部分:700mm 金属中间接头总长度:280mm 节数:3 外径尺寸:36mm 总长:4040mm 2.电气性能:用600mm长的绝缘杆在150KV的电压下打耐压,能持续1分钟不击穿。

检验依据和标准
产品作为带电作业类硬质绝缘工具应当按照国家电力行业DL408-91《带电作业类硬质绝缘工具技术标准》进行检验,具体以器具的实际工频耐压测试结果为依据。
