模拟电子技术习题答案
(完整版)模拟电子技术(模电)习题整理及参考答案

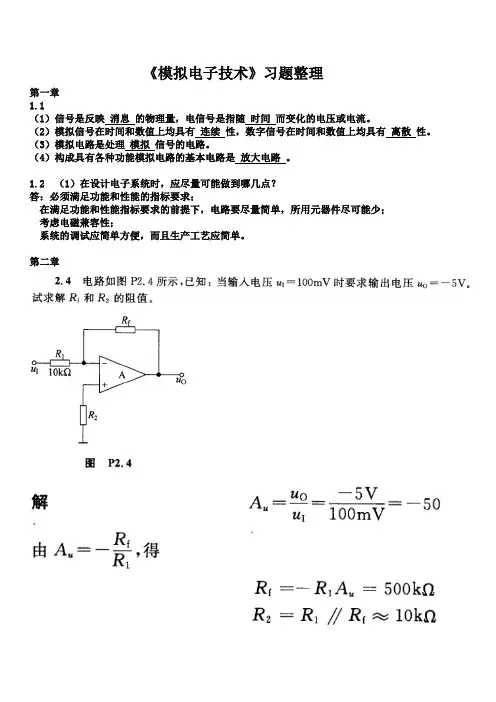

《模拟电子技术》习题整理
第一章
1.1
（1）信号是反映消息的物理量，电信号是指随时间而变化的电压或电流。
（2）模拟信号在时间和数值上均具有连续性，数字信号在时间和数值上均具有离散性。
（3）模拟电路是处理模拟信号的电路。
（4）构成具有各种功能模拟电路的基本电路是放大电路。
1.2 （1）在设计电子系统时，应尽量可能做到哪几点？
答：必须满足功能和性能的指标要求；
在满足功能和性能指标要求的前提下，电路要尽量简单，所用元器件尽可能少；
考虑电磁兼容性；
系统的调试应简单方便，而且生产工艺应简单。
第二章
2.9 求解电路输出电压与输入电压的运算关系式。
解：
2.13 求解电路的运算关系。
第三章
3.2
（1）N型半导体是在本征半导体中掺入五价元素，如磷等；P型半导体是在本征半导体中掺入三价元素，如硼等。
（2）PN结加正向电压时，由扩散运动形成电流，其耗尽层变窄；加反向电压时，由漂移运动形成电流，其耗尽层变宽。
第四章
第五章
第六章
第七章
7.3
（1）为了将电压信号转换成与之成比例的电流信号，应引入电流串联负反馈。
（3）为了减小从电压信号源索取的电流并增大带负载的能力，应引入电压串联负反馈。
第十章。
模拟电子技术基础习题及答案
第一章 半导体器件1-1 当T=300K 时，锗和硅二极管的反向饱和电流I S 分别为1A μ和pA 。
如将此两个二极管串联起来，有1μA 的正向电流流过，试问它们的结电压各为多少？ 解：二极管正偏时，TD U U S eI I ≈ ， ST D I I lnU U ≈ 对于硅管：mV 6.179A1mA1ln mV 26U D =μ≈ 对于锗管：mV 8.556pA5.0mA1ln mV 26U D =≈1-2 室温27C 时，某硅二极管的反向饱和电流I S =。
（1）当二极管正偏压为时，二极管的正向电流为多少？（2）当温度升至67C 或降至10C -时，分别计算二极管的反向饱和电流。
此时，如保持（1）中的正向电流不变，则二极管的正偏压应为多少？ 解：（1）mA 2.7e 101.0eI I mA26mA 65012U U S TD =⨯⨯=≈-（2）当温度每上升10℃时，S I 增加1倍，则pA107.72101.02)27(I )10(I pA6.12101.02)27(I )67(I 37.312102710SS 412102767S S -------⨯=⨯⨯=⨯=-=⨯⨯=⨯=T=300k(即27℃)，30026q K mA 26300qKq KT )27(U T ==⨯==即则67℃时，mA7.716pA 107.7mA2.7ln 8.22U ,C 10mA7.655pA6.1mA 2.7ln 5.29U ,C 67mV8.2226330026)10(U mV 5.2934030026)67(U 3D D T T =⨯=-===⨯=-=⨯=-时时1-3 二极管电路如图P1-3（a ）所示，二极管伏安特性如图P1-3（b ）所示。
已知电源电压为6V ，二极管压降为伏。
试求： （1）流过二极管的直流电流；（2）二极管的直流电阻D R 和交流电阻D r 。
解：（1）mA 53100V7.06I D =Ω-=（2）Ω===Ω==49.0mA 53mA 26I mA 26r 2.13mA53V7.0R D D D1-4 当T=300K 时，硅二极管的正向电压为，正向电流为1mA ，试计算正向电压加至时正向电流为多少？ 解：mA26mA 800SmA26mA 700SU U S e II e I 1mA eI I TD ⨯=⨯=≈则 mA 35.1e I TU 100=≈1-5 双极型晶体管可以等效为二只背靠背的二极管，如图P1-5所示。
模拟电子技术(王成华第二版)课后习题及答案_1
习 题题1.1 求硅本征半导体在温度为250K 、300K 、350K 时载流子的浓度。
若掺入施主杂质的浓度317d cm 10=N ，分别求出在250K 、300K 、350K 时电子和空穴的浓度。
解：当K 250=T 时，有:38221.123162231i 1i cm 10057.12501087.3)()(go ⨯=⨯⨯⨯=⋅==−−kTkTE ee TA T p T n ，同理，当K 300=T 时，有: 3102i 2i cm 10095.1)()(⨯==T p T n ，当K 350=T 时，有: 3113i 3i cm 10060.3)()(⨯==T p T n ， 当掺入施主杂质后，电子浓度：d N n =，空穴浓度：n n p 2i =，当K 250=T 时，317cm 10=n ,31712i cm 112.010)(==T n p ， 当K 300=T 时，317cm 10=n ,331722i cm 10199.110)(⨯==T n p ， 当K 350=T 时，317cm 10=n ,351732i cm 10364.910)(⨯==T n p 。
题1.2 若硅PN 结的317a cm 10=N ，316d cm 10=N ，求K 300=T 时PN 结的内建电位差。
解：)ln(2i da T n N N U U ⋅⋅=ϕ， 当K 300=T 时，mV 26T =U ，310i cm 1043.1⨯=n ,代入得：76.0)cm 101.43(cm 10cm 10ln V 026.023********=⎥⎦⎤⎢⎣⎡⨯⨯⨯=ϕU V 。
题1.3 已知锗PN 结的反向饱和电流为610−A ，当外加电压为0.2V 、0.36V 及0.4V 时流过PN 结的电流为多少？由计算结果说明伏安特性的特点。
解：根据PN 结方程，流过PN 结的电流)1(TS −⋅=U U eI I ，6S 10−=I A ，26T =U mV ，2.01=U V 时，3S 11019.2)1(T1−⨯=−⋅=U U eI I A ，36.02=U V 时，03.1)1(T2S 2=−⋅=U U e I I A ，4.03=U V 时，8.4)1(T3S 3=−⋅=U U eI I A ，2.04−=U V 时，04=I ，反向截止， 36.05−=U V 时，05=I ，反向截止， 4.06−=U V 时，06=I ，反向截止，由此可见，PN 结外加正向电压时，斜率稍有增加就引起正向电流明显增加。
模拟电子技术习题答案
模拟电子技术习题答案电工电子教学部2012.2第一章 绪论一、填空题：1. 自然界的各种物理量必须首先经过 传感器 将非电量转换为电量，即 电信号 。
2. 信号在频域中表示的图形或曲线称为信号的 频谱 。
3. 通过傅立叶变换可以实现信号从 时域 到频域的变换。
4. 各种信号各频率分量的 振幅 随角频率变化的分布，称为该信号的幅度频谱。
5. 各种信号各频率分量的 相位 随角频率变化的分布，称为该信号的相位频谱。
6. 周期信号的频谱都由 直流分量 、基波分量 以及 无穷多项高次谐波分量 组成。
7. 在时间上和幅值上均是连续的信号 称为模拟信号。
8. 在时间上和幅值上均是离散的信号 称为数字信号。
9. 放大电路分为 电压放大电路 、电流放大电路、互阻放大电路 以及 互导放大电路 四类。
10. 输入电阻 、输出电阻 、增益 、 频率响应 和 非线性失真 等主要性能指标是衡量放大电路的标准。
11. 放大电路的增益实际上反映了 电路在输入信号控制下，将供电电源能量转换为信号能量 的能力。
12. 放大电路的电压增益和电流增益在工程上常用“分贝”表示，其表达式分别是 dB lg 20v A =电压增益 、dB lg 20i A =电流增益 。
13. 放大电路的频率响应指的是，在输入正弦信号情况下，输出随 输入信号频率连续变化 的稳态响应。
14. 幅频响应是指 电压增益的模与角频率 之间的关系 。
15. 相频响应是指 放大电路输出与输入正弦电压信号的相位差与角频率 之间的关系 。
二、某放大电路输入信号为10pA 时，输出为500mV ，它的增益是多少？属于哪一类放大电路？ 解： Ω105A10V 50pA 10mV 5001011i o r ⨯====-.i v A 属于互阻放大电路 三、某电唱机拾音头内阻为1MΩ，输出电压为1V （有效值），如果直接将它与10Ω扬声器连接，扬声器上的电压为多少？如果在拾音头与扬声器之间接入一个放大电路，它的输入电阻R i =1MΩ，输出电阻R o =10Ω，电压增益为1，试求这时扬声器上的电压。
模拟电子技术基础课后答案(完整版)
模拟电子技术基础课后答案(完整版)第一章简介1.描述模拟信号和数字信号的区别。
模拟信号是连续变化的信号，可以表示任意数值；数字信号是离散变化的信号，只能表示有限的数值。
2.简要介绍电子技术的分类和应用领域。
电子技术可以分为模拟电子技术和数字电子技术。
模拟电子技术主要应用于信号处理、放大、调制、解调等领域；数字电子技术主要应用于数字电路设计、逻辑运算、通信、计算机等领域。
第二章电压电流基本概念1.定义电压和电流，并给出它们的单位。
电压（V）是电势差，单位为伏特（V）；电流（I）是电荷通过导体的速率，单位为安培（A）。
2.列举常见的电压源和电流源。
常见的电压源有电池、发电机、电源等；常见的电流源有电流表、发电机、电源等。
3.简述欧姆定律的定义和公式。
欧姆定律规定了电压、电流和电阻之间的关系。
根据欧姆定律，电流等于电压与电阻之间的比值，即I=V/R，其中I为电流，V为电压，R为电阻。
第三章电阻与电阻电路1.简述电阻的定义和单位。
电阻是指导体对电流的阻碍程度，单位为欧姆（Ω）。
2.串联电阻和并联电阻的计算方法是什么？给出示意图。
–串联电阻的计算方法是将所有电阻值相加，即R= R1 + R2 + … + Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。
–并联电阻的计算方法是将所有电阻的倒数相加，再取倒数，即1/R= 1/R1 + 1/R2 + … + 1/Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。
串联和并联电阻示意图3.简述电压分压原理并给出示意图。
电压分压原理指的是当在一个电阻网络中，多个电阻串联，电压将按照电阻值的比例分配给各个电阻。
电压分压原理示意图第四章电容与电容电路1.简述电容的定义和单位。
电容是指导体上储存电荷的能力，单位为法拉（F）。
2.串联电容和并联电容的计算方法是什么？给出示意图。
–串联电容的计算方法是将所有电容的倒数相加，再取倒数，即1/C= 1/C1 + 1/C2 + … + 1/Cn，其中C为总电容，C1、C2、…、Cn为各个电容值。
模拟电子技术(模电)习题整理及参考答案
《模拟电子技术》习题整理
第一章
1.1
（1）信号是反映消息的物理量，电信号是指随时间而变化的电压或电流。
（2）模拟信号在时间和数值上均具有连续性，数字信号在时间和数值上均具有离散性。
（3）模拟电路是处理模拟信号的电路。
（4）构成具有各种功能模拟电路的基本电路是放大电路。
1.2 （1）在设计电子系统时，应尽量可能做到哪几点？
答：必须满足功能和性能的指标要求；
在满足功能和性能指标要求的前提下，电路要尽量简单，所用元器件尽可能少；
考虑电磁兼容性；
系统的调试应简单方便，而且生产工艺应简单。
第二章
2.9 求解电路输出电压与输入电压的运算关系式。
解：
2.13 求解电路的运算关系。
第三章
3.2
（1）N型半导体是在本征半导体中掺入五价元素，如磷等；P型半导体是在本征半导体中掺入三价元素，如硼等。
（2）PN结加正向电压时，由扩散运动形成电流，其耗尽层变窄；加反向电压时，由漂移运动形成电流，其耗尽层变宽。
第四章
第五章
第六章
第七章
7.3
（1）为了将电压信号转换成与之成比例的电流信号，应引入电流串联负反馈。
（3）为了减小从电压信号源索取的电流并增大带负载的能力，应引入电压串联负反馈。
第十章。
模拟电子技术课后答案(1到9章)最经典的考试题
第一章 习题与思考题◇ 习题 1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？ 解：二极管的正向电阻愈小愈好，反向电阻愈大愈好。
理想二极管的正向电阻等于零，反向电阻等于无穷大。
◇ 题 1-4已知在图P1-4中，u1=10sin ωt(V)，R L ＝1k Ω，试对应地画出二极管的电流i D 、电压u0的波形，并在波形图上标出幅值，设二极管的正向压降和反向电流可以忽略。
解：波形见图。
◇ 习题 1-5欲使稳压管具有良好稳压特性，它的工作电流I Z 、动态内阻r Z 以及温度系数a u 等各项参数，大一些好还是小一些好？解：动态内阻r Z 愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，即稳压性能愈好。
一般来说，对同一个稳压管而言，工作电流I Z 愈大，则其动态内阻r Z 愈小，稳压性能也愈好。
但应注意不要超过其额定功耗，以免损坏稳压管。
温度系数a U 的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。
◇ 习题 1-7 在图P1-7 中，已知电源电压V =10V ，R=200Ω，R L =1 k Ω,稳压管的U Z =6V，试求： ①稳压管中的电流I Z =?② 当电流电压V 升高到12V ，I Z 将变为多少？ ③当V 仍为10V ，但R L 改为2 k Ω时，I Z 将变为多少？ 解：① mA mA mA k V V V R U RU U ILZ ZZ1462016200610=-=Ω-Ω-=--=② mA mA mA k V V V R U R U U IL Z ZZ2463016200612=-=Ω-Ω-=--=③ mA mA mA k V V V R U RU U ILZ ZZ1732026200610=-=Ω-Ω-=--=◇ 习题 1-8 设有两个相同型号的稳压管，稳压仁政值均为6V ，当工作在正向时管压降均为0.7V ，如果将它们用不同的方法串联后接入电路，可能得到几种不同的稳压值？试画出各种不同的串联方法。
模拟电子技术教程习题答案
模拟电子技术教程习题答案Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】第6章习题答案1. 概念题：（1）由运放组成的负反馈电路一般都引入深度负反馈，电路均可利用虚短路和虚断路的概念来求解其运算关系。
（2）反相比例运算电路的输入阻抗小，同相比例运算电路的输入阻抗大，但会引入了共模干扰。
（3）如果要用单个运放实现：A＝－10的放大电路，应选用 A 运算电路；将u正弦波信号移相＋90O，应选用 D 运算电路；对正弦波信号进行二倍频，应选用F 运算电路；将某信号叠加上一个直流量，应选用 E 运算电路；将方波信号转换成三角波信号，应选用 C 运算电路；将方波电压转换成尖顶波信号，应选用 D 运算电路。
A. 反相比例B. 同相比例C. 积分D. 微分E. 加法 F. 乘方（4）已知输入信号幅值为1mV，频率为10kHz～12kHz，信号中有较大的干扰，应设置前置放大电路及带通滤波电路进行预处理。
（5）在隔离放大器的输入端和输出端之间加100V的电压会击穿放大器吗（不会）加1000V的交流电压呢（不会）（6）有源滤波器适合于电源滤波吗（不适用）这是因为有源滤波器不能通过太大的电流或太高的电压。
（7）正弦波发生电路中，输出端的晶体管一定工作在放大区吗（一定）矩形波发生电路中，输出端的晶体管一定工作在放大区吗（不一定）（8）作为比较器应用的运放，运放一般都工作在非线性区，施密特比较器中引入了正反馈，和基本比较器相比，施密特比较器有速度快和抗干扰性强的特点。
（9）正弦波发生电路的平衡条件与放大器自激的平衡条件不同，是因为反馈耦合端的极性不同，RC正弦波振荡器频率不可能太高，其原因是在高频时晶体管元件的结电容会起作用。
（10）非正弦波发生器离不开比较器和延时两个环节。
（11）当信号频率等于石英晶体的串联谐振或并联谐振频率时，石英晶体呈阻性；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈感性；其余情况下石英晶体呈容性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电子技术习题答案电工电子教学部2012.2第一章 绪论一、填空题：1. 自然界的各种物理量必须首先经过 传感器 将非电量转换为电量，即 电信号 。
2. 信号在频域中表示的图形或曲线称为信号的 频谱 。
3. 通过傅立叶变换可以实现信号从 时域 到频域的变换。
4. 各种信号各频率分量的 振幅 随角频率变化的分布，称为该信号的幅度频谱。
5. 各种信号各频率分量的 相位 随角频率变化的分布，称为该信号的相位频谱。
6. 周期信号的频谱都由 直流分量 、基波分量 以及 无穷多项高次谐波分量 组成。
7. 在时间上和幅值上均是连续的信号 称为模拟信号。
8. 在时间上和幅值上均是离散的信号 称为数字信号。
9. 放大电路分为 电压放大电路 、电流放大电路、互阻放大电路 以及 互导放大电路 四类。
10. 输入电阻 、输出电阻 、增益 、 频率响应 和 非线性失真 等主要性能指标是衡量放大电路的标准。
11. 放大电路的增益实际上反映了 电路在输入信号控制下，将供电电源能量转换为信号能量 的能力。
12. 放大电路的电压增益和电流增益在工程上常用“分贝”表示，其表达式分别是 dB lg 20v A =电压增益 、dB lg 20i A =电流增益 。
13. 放大电路的频率响应指的是，在输入正弦信号情况下，输出随 输入信号频率连续变化 的稳态响应。
14. 幅频响应是指 电压增益的模与角频率 之间的关系 。
15. 相频响应是指 放大电路输出与输入正弦电压信号的相位差与角频率 之间的关系 。
二、某放大电路输入信号为10pA 时，输出为500mV ，它的增益是多少？属于哪一类放大电路？ 解： Ω105A10V 50pA 10mV 5001011i o r ⨯====-.i v A 属于互阻放大电路 三、某电唱机拾音头内阻为1MΩ，输出电压为1V （有效值），如果直接将它与10Ω扬声器连接，扬声器上的电压为多少？如果在拾音头与扬声器之间接入一个放大电路，它的输入电阻R i =1MΩ，输出电阻R o =10Ω，电压增益为1，试求这时扬声器上的电压。
该放大电路使用哪一类电路模型最方便？ 解：直接将它与10Ω扬声器连接，扬声器上的电压V 10V 1Ω10Ω10V 1Ω10M Ω1Ω1056o -=⨯≈⨯+=V在拾音头与扬声器之间接入放大电路后，使用电压放大电路模型，则等效电路如下图所示V 50V 11M ΩM Ω1M Ω1s i s i i .V R R R V =⨯+=+=扬声器上的电压V 250V 50110Ω0Ω10Ω1i vo o L L o ..V A R R R V =⨯⨯+=+=四、试说明为什么常选用频率可连续变化的正弦波信号发生器作为放大电路的实验、测试信号源。
用它可以测量放大电路的哪些性能指标？答：因为正弦波信号在幅值、频率、初相位均为已知常数时，信号中就不再含有任何未知信息。
并且任何信号都可以展开为傅里叶级数表达式，即正弦波信号各次谐波分量的组合。
正因为如此，正弦波信号常作为标准信号用来对模拟电子电路进行测试。
用它可以测量放大电路的输入电阻、输出电阻、增益、频率响应和非线性失真。
五、在某放大电路输入端测量到输入正弦信号电流和电压的峰—峰值分别为10μA 和25mV ，输出端接4k Ω电阻负载，测量到正弦电压信号的峰—峰值1V 。
试计算该放大电路的电压增益A v 、电流增益A i 、功率增益A p ，并分别换算成dB 数表示。
解： (32dB)405mV 2V 1i o v ===v v A(28dB)25μA10V /4k Ω1i o i ===i i A(30dB)10002540i v p =⨯==A A A六、某音响系统放大电路的幅频响应如图所示，放大电路的带宽是多少？半功率点是哪两个点？半功率点处的增益较中频区的增益下降了多少分贝？折合百分比为多少？答：带宽 = f H - f L =2×104-20≈2×104Hz半功率点指增益较中频区增益下降3dB 的频率点（即对应f H 、f L ），其输出功率约等于中频区输出功率的一半。
增益较中频区增益下降所折合的百分比为70.7﹪。
第二章运算放大器一、填空题：1．理想运算放大器的性能参数均被理想化，即输入电阻为无穷大，输出电阻为零，开环电压增益为无穷大，输出电压为接近正负电源值。
2．运算放大器有两个工作区。
在线性区工作时，放大器放大小信号；当输入为大信号时，它工作在非线性区，输出电压扩展到饱和值。
3．运算放大器工作在线性区时，具有虚短和虚断两个特点，凡是线性电路都可利用这两个概念来分析电路的输入、输出关系。
4．反相比例运算电路中集成运放反相输入端为虚地点，而同相比例运算电路中集成运放两个输入端对地的电压基本上相等。
5．同相比例运算电路的输入电流等于零，而反相比例运算电路的输入电流等于流过反馈电阻的电流。
6．同相运算电路的电压增益A u≥1；反相运算电路的电压增益A u＜0。
7．反相求和运算电路中集成运放的反相输入端为虚地点，流过反馈电阻的电流等于各输入端电流的和。
8．同相比例运算电路的输入电阻大，而反相比例运算电路的输入电阻小。
9．反相求和运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。
10．微分运算电路可将三角波电压转换成方波电压；积分运算电路可将方波电压转换成三角波电压。
二、选择题：1. 现有电路：A. 反相比例运算电路B. 同相比例运算电路C. 积分运算电路D. 微分运算电路E. 加法运算电路选择一个合适的答案填入空内。
（1）欲将正弦波电压移相＋90O，应选用D。
（2）欲将正弦波电压叠加上一个直流量，应选用E。
（3）欲实现A u＝－100的放大电路，应选用A。
（4）欲将方波电压转换成三角波电压，应选用C。
（5）A中集成运放反相输入端为虚地，而B中集成运放两个输入端的电位等于输入电压。
2. 集成运放在作放大电路使用时，其电压增益主要决定于（ A ）。
A. 反馈网络电阻B. 开环输入电阻C. 开环电压放大倍数三、计算题：1．电路如图所示，其中R1=10kΩ，R2= R3= R4=51kΩ。
试求：（1）输入电阻R i；（2）v o与v i之间的比例系数。
（3）平衡电阻R 。
解：（1） R i =R 1=10k Ω(2) ⎪⎪⎩⎪⎪⎨⎧-=--=-+-24n 1n i3o44424n 0 R v v R v v R v v R v R v v i4o i i 124315315v .v v v .v R R v -==-=-=(3) ()k Ω84823214321.R //R R //R R //R R ==+=' 2．电路如图所示，图中集成运放输出电压的最大幅值为±14V ，试将计算结果填如表2.1中。
解：v O 1＝(－R f /R ) v I ＝－10 v I ，v O 2＝(1+R f /R ) v I ＝11 v I 。
当集成运放工作到非线性区时，输出电压不是＋14V ，就是－14V 。
表2.1v I /V 0.1 0.5 1.0 1.5 v O 1/V －1 －5 －10 －14 v O 2/V1.15.511143．求解图示电路中v O 与v I 之间的运算关系。
解：图示电路的A 1组成同相比例运算电路，A 2组成差动运算电路。
先求解v O1，再求解v O 。
()I 45I2I145I245I11345I245O145O I113O111 11 11v R R v v R R v R R v R R R Rv R R v R R v v R R v ⎪⎪⎭⎫⎝⎛+-=-⎪⎪⎭⎫ ⎝⎛+-=⎪⎪⎭⎫⎝⎛++⎪⎪⎭⎫ ⎝⎛+-=⎪⎪⎭⎫⎝⎛++-=⎪⎪⎭⎫⎝⎛+=4．一高输入电阻的桥式放大电路如图所示，试写出v o = f (δ)的表达式（δ=ΔR /R ）。
解：i 12o221212o112o i i B o2i A o1241 22 2v R R v R R R R R v R R v v R R Rv v v v v v ⎪⎭⎫ ⎝⎛+-=+⎪⎪⎭⎫ ⎝⎛++-=+=+====δδδδ5．图示电路中，A 1，A 2，A 3均为理想运放。
（1）A 1，A 2，A 3分别组成何种基本运算电路； （2）列出v O1，v O2，v O 的表达式。
解：（1）同相比例运算电路、反相求和运算电路、差动运算电路。
（2）)23(2)(215010050100122 3i3i2i1o2o1o2o1o i3i2o2i1o1v v v v v v v v v v v v v ++-=--=⎪⎭⎫ ⎝⎛++-=--== 6．试写出图示加法器对v I1、v I2、v I3 的运算结果：v O = f (v I1、v I2、v I3)。
解：A 2的输出v O2=-(10/5)v I2-(10/100)v I3=-2v I2-0.1v I3 v O =-(100/20)v I1-(100/100)v O2=-5v I1+2v I2+0.1v I37．在图示电路中，已知输入电压v i 的波形如图（b ）所示，当t ＝0时，电容C 上的电压v C ＝0。
试画出输出电压v o 的波形。
解：V52)52(1010(-5)-100 15ms -2.5V, 5ms, V521055100 ms 5 ,0 ,0 ) ()- ( -100) () (1)(1 3o 2C 13o 2C 11C 12i 1C 12i o i 1C i o 21..v t v t .v t v t t v t t v t v t t v RCv v t v dt v RC v t t =-+⨯⨯⨯====-=⨯⨯⨯-====+=+--=+-=--⎰时若时若为常数时当8．设计一反相放大器，电路如图所示，要求电压增益A v =v o /v i =-10，当输入电压v i =-1V 时，流过R 1和R 2的电流小于2mA ，求R 1和R 2的最小值。
解：5.1k Ω 510Ω 5k Ω k Ω50 mA 2V 1 01 1021211ii 1212i o v ==>><-==-=-==R R R .R R v v R R R Rv v A ，取，，时，有当第三章 二极管及其基本电路一、填空题：1．制作电子器件的常用材料主要采用 硅和锗 。
2．二极管最主要的特性是 单向导电性 。
3．本征半导体是指 完全纯净的、结构完整的半导体晶体 。
P 型半导体中的少子是 电子 ，多子是 空穴 ， N 型半导体中的少子是 空穴 ，多子是 电子 。
4．半导体中参与导电的有 两 种载流子，分别是 电子 和 空穴 ，导体中参与导电的有 一 种载流子，是 电子 。
