液压隔膜计量泵结构及工作原理的学习
故障
原因
排除方法
运转中有冲动振动
1、吸入管路漏气
2、隔膜腔内油量过多
3、传动零件磨损或松动
1、压紧吸入法兰
2、排出多余的油或气泡
3、压紧或更换松动零件
传动箱发热
1、用油不当
2、蜗杆轴承压得过紧
1、选择正确牌号油
2、更换调整垫
电机过热过载
1、传动箱内油量不当
2、排压过高
1、调整油量
2、清洗吸排阀
3、检查电机与电压
4、排出腔内气体
5、调整或更换补油阀或安全放气阀
排出压力不稳定
1、阀口卡有异物
2、出口管道有渗漏
3、液体内有空气
4、补油阀或安全放气阀失灵
1、清洗阀或阀座
2、排出渗漏
3、排出液体内有空气
4、调整或更换补油阀或安全放气阀
一点课Leabharlann 2、降低油量泵完全不排液1、进入管道堵塞
2、进入管道漏气
3、液缸内有空气
4、吸入阀、排出阀损坏或夹异物
1、疏通管道
2、压紧吸入法兰
3、排尽液缸内空气
4、更换阀，排出异物
排液量不够
1、进入管道局部堵塞
2、吸入阀或排出阀内有卡物
3、电机转速不足
4、隔膜泵液压腔有气体
5、补油阀或安全放气阀不能正常工作
1、疏通进入管道
内容：
（图1 液压隔膜计量泵泵头结构图）
工作原理：泵的柱塞以一定的行程作往复运动，液压油被挤压进入隔膜腔，推出隔膜。隔膜是液压油和输送液体之间可移动的分割物。当柱塞向前运动时推动液压油，液压油作用在隔膜上，液体通过出口止回阀排出。在吸入时，泵柱塞将油带出隔膜从而移动隔膜，将液体通过入口止回阀吸入，完成液体连续不断的输送。
一点课教材
TnPM活动小组注册编号：ML-
题 目
液压隔膜计量泵结构及工作原理的学习
小组名称
长征队
授课次数
3课时
车间/处室
联合三车间
制作人
孙育青
培训范围
全体班员
装置名称
新硫磺二班
审核人
完成日期
2014．10.10
类别： ■基础知识 □故障处理 □经验交流 □六源查找
制作目的：5#、6#硫磺回收装置液压隔膜计量泵运用于对化学药剂的输送（P3011ABC、P3211ABC），学习其结构及工作原理有利于对机泵长久的维护保养及操作技能的提升。
隔膜计量泵工作原理
隔膜计量泵工作原理
隔膜计量泵是一种常用的工业泵，其工作原理主要基于隔膜的振动和压力差的作用。
以下是关于隔膜计量泵工作原理的详细介绍。
隔膜计量泵通常由隔膜、排液阀、进液阀以及控制装置等组成。
其工作流程可以分为四个步骤：进液、排液、压缩和封闭。
下面我们逐步介绍每个步骤的工作原理。
1. 进液：在这一步骤中，泵的进液阀打开，从进液管道中吸入液体。
液体被吸入到泵的流道中。
2. 排液：在进液阀关闭的同时，排液阀打开。
液体通过出液阀流出泵。
这时，隔膜的内腔被排液阀分为两个部分，降低了压力。
3. 压缩：在排液阀关闭的同时，进液阀重新打开，使液体继续进入泵的流道。
当液体进入隔膜的一侧时，另一侧的隔膜受到液体的推压而向内弯曲。
因为隔膜是柔性的，它的形状改变会导致隔膜两侧容积的变化。
由于隔膜两侧的容积变化产生了压力差，使得液体被压缩。
4. 封闭：在压缩过程完成后，排液阀重新打开，泵内的液体被排出。
此时，进液阀关闭，隔膜的两侧再次被隔断。
这样，隔膜计量泵完成了一个工作循环。
总结起来，隔膜计量泵的工作原理是通过隔膜的振动和压力差来实现液体的计量与输送。
当进液阀打开时，液体被吸入泵并通过排液阀排出。
当进液阀关闭时，隔膜被液体推压而弯曲，使泵内产生压力差，压缩液体。
最后，排液阀再次打开，液体被排出，重新开始一个工作循环。
隔膜计量泵具有计量精度高、输送稳定、结构简单、维护方便等特点，被广泛应用于化工、石油、医药、环保等领域。
此外，隔膜计量泵还可以用于处理各种黏稠度和含固体颗粒的液体，具有较强的适应性。
液压隔膜泵原理
液压隔膜泵原理
液压隔膜泵是一种利用液压原理运行的离心泵。
它的工作基于以下原理：
1.泵的结构：液压隔膜泵由驱动装置、隔膜装置和泵体组成。
泵体内部有两个腔，分别为吸入腔和排出腔。
吸入腔内装有进口阀门，排出腔内则有出口阀门。
2.驱动装置：液压隔膜泵的驱动装置通常由电动机、减速器和
液压系统组成。
驱动装置的作用是将液压压缩空气转化为机
械能，通过减速器将旋转运动转化为往复运动。
3.隔膜装置：液压隔膜泵内部的隔膜装置由隔膜和连接杆组成。
隔膜装置起到了泵腔与液体之间的隔离作用。
通过连接杆与驱动装置相连接，使得隔膜进行往复运动。
4.工作过程：液压隔膜泵的工作过程可以分为吸入、排出和反
向排出三个阶段。
- 吸入阶段：在工作过程开始时，驱动装置的往复运动使得隔
膜的一侧拉伸，从而增大了吸入腔的体积。
吸入口的进口阀门打开，液体通过压力差进入吸入腔。
- 排出阶段：随后，驱动装置的运动使得隔膜的一侧压缩，缩
小了排出腔的体积。
排出腔的出口阀门打开，液体被迫流出泵体。
- 反向排出阶段：当达到一定的行程后，驱动装置改变运动方向，导致隔膜的压缩一侧回弹，而拉伸一侧压缩。
此时，液体
会逆流通过出口阀门进入排出腔，并打开进口阀门。
随后，驱动装置的变向运动将再次开始吸入阶段，循环反复。
液压隔膜泵的工作原理是通过往复运动的隔膜来实现吸入和排出液体的循环。
由于驱动装置和液体被隔膜完全隔离，所以具有较好的密封性和耐腐蚀性。
这使得液压隔膜泵在一些特殊的输送介质或工作环境中得到了广泛应用。

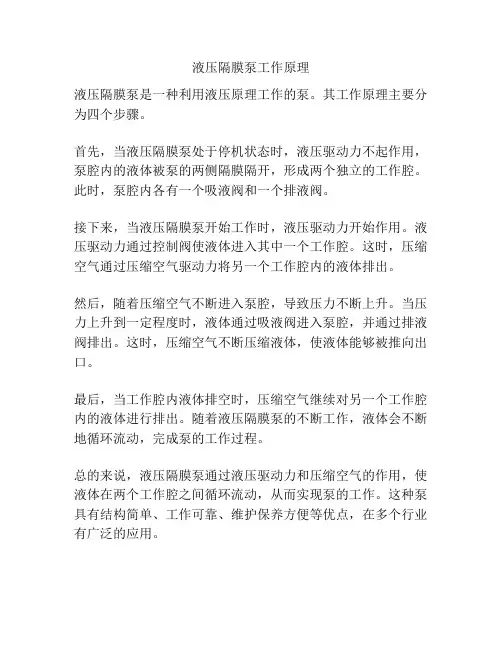

液压隔膜泵工作原理
液压隔膜泵工作原理
液压隔膜泵是一种利用液压原理工作的泵。
其工作原理主要分为四个步骤。
首先，当液压隔膜泵处于停机状态时，液压驱动力不起作用，泵腔内的液体被泵的两侧隔膜隔开，形成两个独立的工作腔。
此时，泵腔内各有一个吸液阀和一个排液阀。
接下来，当液压隔膜泵开始工作时，液压驱动力开始作用。
液压驱动力通过控制阀使液体进入其中一个工作腔。
这时，压缩空气通过压缩空气驱动力将另一个工作腔内的液体排出。
然后，随着压缩空气不断进入泵腔，导致压力不断上升。
当压力上升到一定程度时，液体通过吸液阀进入泵腔，并通过排液阀排出。
这时，压缩空气不断压缩液体，使液体能够被推向出口。
最后，当工作腔内液体排空时，压缩空气继续对另一个工作腔内的液体进行排出。
随着液压隔膜泵的不断工作，液体会不断地循环流动，完成泵的工作过程。
总的来说，液压隔膜泵通过液压驱动力和压缩空气的作用，使液体在两个工作腔之间循环流动，从而实现泵的工作。
这种泵具有结构简单、工作可靠、维护保养方便等优点，在多个行业有广泛的应用。

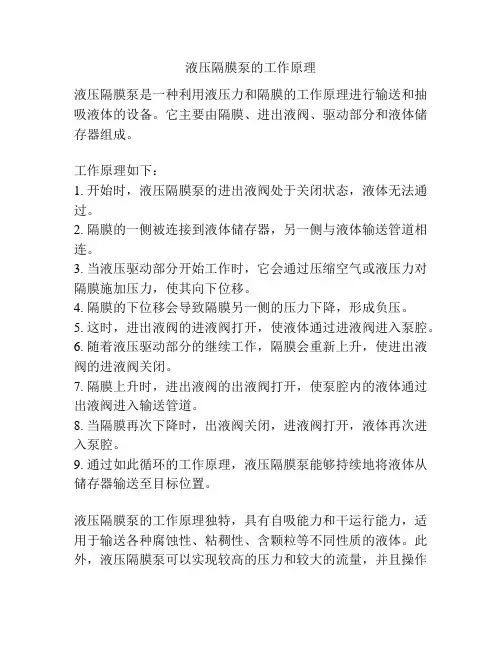

液压隔膜泵的工作原理
液压隔膜泵的工作原理
液压隔膜泵是一种利用液压力和隔膜的工作原理进行输送和抽吸液体的设备。
它主要由隔膜、进出液阀、驱动部分和液体储存器组成。
工作原理如下：
1. 开始时，液压隔膜泵的进出液阀处于关闭状态，液体无法通过。
2. 隔膜的一侧被连接到液体储存器，另一侧与液体输送管道相连。
3. 当液压驱动部分开始工作时，它会通过压缩空气或液压力对隔膜施加压力，使其向下位移。
4. 隔膜的下位移会导致隔膜另一侧的压力下降，形成负压。
5. 这时，进出液阀的进液阀打开，使液体通过进液阀进入泵腔。
6. 随着液压驱动部分的继续工作，隔膜会重新上升，使进出液阀的进液阀关闭。
7. 隔膜上升时，进出液阀的出液阀打开，使泵腔内的液体通过出液阀进入输送管道。
8. 当隔膜再次下降时，出液阀关闭，进液阀打开，液体再次进入泵腔。
9. 通过如此循环的工作原理，液压隔膜泵能够持续地将液体从储存器输送至目标位置。
液压隔膜泵的工作原理独特，具有自吸能力和干运行能力，适用于输送各种腐蚀性、粘稠性、含颗粒等不同性质的液体。
此外，液压隔膜泵可以实现较高的压力和较大的流量，并且操作
简单、维护方便，因此被广泛应用于化工、冶金、制药、食品等行业。
隔膜计量泵型号及工作原理
隔膜计量泵型号及工作原理第一篇：隔膜计量泵型号及工作原理隔膜计量泵型号及工作原理在这前面，介绍过隔膜泵的工作原理，今天，我们来说说隔膜泵的阀体。
隔膜泵阀体类型的选择是隔膜泵选择中最重要的环节，具体要考虑的因素就要特别去注意。
下面就让来告诉你隔膜泵阀体如何选择吧。
隔膜泵阀体种类有很多，常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等10种。
在选择阀门之前，要对控制过程的介质、工艺条件和参数进行细心地分析，收集足够的数据，了解系统对隔膜泵的要求，根据所收集的数据来确定所要使用的阀门类型。
一、在具体选择时，可从以下几方面考虑：1、阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
2、耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。
因此阀门的流路要光滑，阀的内部材料要坚硬。
3、耐腐蚀：由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。
4、介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。
5、防止闪蒸和空化：闪蒸和空化只产生在液体介质。
在实际生产过程中，闪蒸和空化不仅影响流量系数的计算，还会形成振动和噪声，使阀门的使用寿命变短，因此在选择阀门时应防止阀门产生闪蒸和空化。
二、隔膜式计量泵优点1、采购价格上相对比较低。
2、而且无动力密封，不会发生计量泵出现泄漏液体介质的现象。
3、而且隔膜计量泵还能输送各种粘度比较高的介质、可以输送各种具有腐蚀性及磨损性的危险性化工用介质。
4、隔膜式计量泵的隔膜承受压力比较高，隔膜的使用寿命不长，需要定期更换。
5、隔膜式计量泵的出口压力可以达到2mpa以上，但是流量相对范围比较小，隔膜计量泵的计量精度可以达到士5%左右。
当压力从最小到最大的过程中，流量的变化可以达到10%左右。
6、隔膜计量泵是电机通过直联传动带动蜗轮蜗杆作变速运动，在曲柄连杆机构的作用下，将旋转运动转变为往复直线运动。

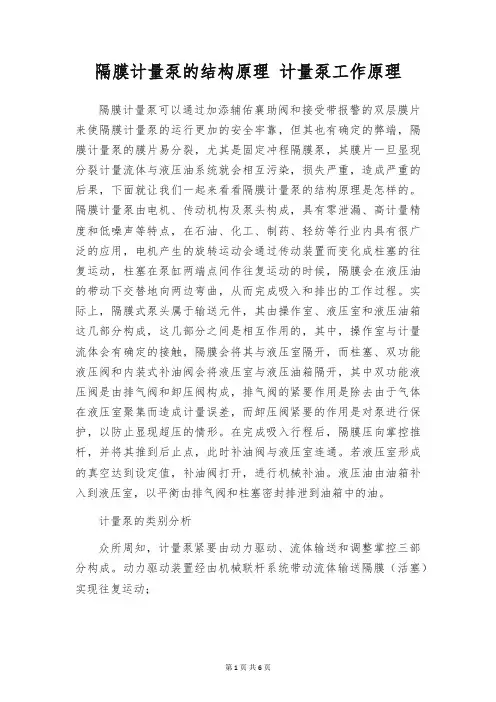

隔膜计量泵的结构原理 计量泵工作原理
隔膜计量泵的结构原理计量泵工作原理隔膜计量泵可以通过加添辅佑襄助阀和接受带报警的双层膜片来使隔膜计量泵的运行更加的安全牢靠，但其也有确定的弊端，隔膜计量泵的膜片易分裂，尤其是固定冲程隔膜泵，其膜片一旦显现分裂计量流体与液压油系统就会相互污染，损失严重，造成严重的后果，下面就让我们一起来看看隔膜计量泵的结构原理是怎样的。
隔膜计量泵由电机、传动机构及泵头构成，具有零泄漏、高计量精度和低噪声等特点，在石油、化工、制药、轻纺等行业内具有很广泛的应用，电机产生的旋转运动会通过传动装置而变化成柱塞的往复运动，柱塞在泵缸两端点间作往复运动的时候，隔膜会在液压油的带动下交替地向两边弯曲，从而完成吸入和排出的工作过程。
实际上，隔膜式泵头属于输送元件，其由操作室、液压室和液压油箱这几部分构成，这几部分之间是相互作用的，其中，操作室与计量流体会有确定的接触，隔膜会将其与液压室隔开，而柱塞、双功能液压阀和内装式补油阀会将液压室与液压油箱隔开，其中双功能液压阀是由排气阀和卸压阀构成，排气阀的紧要作用是除去由于气体在液压室聚集而造成计量误差，而卸压阀紧要的作用是对泵进行保护，以防止显现超压的情形。
在完成吸入行程后，隔膜压向掌控推杆，并将其推到后止点，此时补油阀与液压室连通。
若液压室形成的真空达到设定值，补油阀打开，进行机械补油。
液压油由油箱补入到液压室，以平衡由排气阀和柱塞密封排泄到油箱中的油。
计量泵的类别分析众所周知，计量泵紧要由动力驱动、流体输送和调整掌控三部分构成。
动力驱动装置经由机械联杆系统带动流体输送隔膜（活塞）实现往复运动；隔膜（活塞）于冲程的前半周将被输送流体吸人并于后半周将流体排出泵头，所以，更改冲程的往复运动频率或每一次往复运动的冲程长度即可达至调整流体输送量之目的。
精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。
因其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大种类。
1、柱塞式计量泵紧要有一般有阀泵和无阀泵两种。
隔膜式计量泵工作原理
隔膜式计量泵工作原理
隔膜式计量泵是一种使用隔膜来推动液体的设备。
它使用了一个隔膜，将泵的输送腔室和液体腔室分隔开来。
当驱动部分施加压力到隔膜一侧时，隔膜被推动向另一侧，从而将液体从液体腔室推向输送腔室。
当液体腔室的压力增加时，液体进入输送腔室。
当隔膜达到极限位置时，液体腔室的活塞关闭，同时，压缩气体进入液体腔室并将液体推送到出口。
在液体压力减小时，压缩气体推动隔膜向反方向移动，液体则从进口重新进入液体腔室。
这个运动循环将一直持续，隔膜工作频率的控制通常通过改变气体供应来实现。
隔膜式计量泵具有准确的计量能力，能够稳定地将液体输送到设定的流量和压力要求。
它是一种可靠的泵型，在处理不同粘度和腐蚀性液体时表现出色。
它广泛应用于化工、石油、制药、食品等领域，以满足不同行业的特殊需求。
液压隔膜泵工作原理
液压隔膜泵工作原理液压隔膜泵是一种利用压缩空气或气动马达驱动的液体输送设备。
它具有结构简单、操作方便、适用范围广泛等特点，被广泛应用于化工、石油、制药、食品等行业。
液压隔膜泵的工作原理是通过压缩空气或气动马达的作用，使隔膜泵内部产生压力变化，从而实现液体的吸入和排出。
液压隔膜泵由气驱端和液驱端两部分组成。
气驱端包括空气马达、气动控制阀和气动膜片等部件，液驱端包括液体腔、隔膜和出口阀等部件。
当气动控制阀打开时，压缩空气通过气动膜片进入液体腔，使隔膜向液体腔内移动，从而使腔内液体被挤压出去；当气动控制阀关闭时，气动膜片回弹，隔膜向外移动，产生负压，使液体从吸入口被吸入到液体腔内。
这样，通过不断地压缩和回弹，液压隔膜泵就能够实现液体的连续输送。
液压隔膜泵的工作原理可以用以下几个关键步骤来概括：1. 吸入阶段：当气动控制阀打开时，压缩空气通过气动膜片进入液体腔，使隔膜向内移动，产生负压，使液体从吸入口被吸入到液体腔内。
2. 排出阶段：当气动控制阀关闭时，气动膜片回弹，隔膜向外移动，使液体被挤压出去，从而实现液体的排出。
3. 循环重复：通过不断地压缩和回弹，液压隔膜泵就能够实现液体的连续输送。
液压隔膜泵的工作原理简单清晰，操作方便，适用于各种不同性质的液体，如腐蚀性液体、高粘度液体、含颗粒液体等。
此外，液压隔膜泵还具有自吸能力、无泄漏、输送流量可调等优点，因此在化工、石油、制药、食品等行业得到了广泛的应用。
总的来说，液压隔膜泵的工作原理是通过压缩空气或气动马达的作用，使隔膜泵内部产生压力变化，从而实现液体的吸入和排出。
这种工作原理使得液压隔膜泵具有了许多优点，使其成为了液体输送领域中一种理想的设备。
隔膜计量泵基础知识)
ZSGZ-BB-4604-12.04“一点课”教程题目：隔膜计量泵基础知识装置：班组：制作人：日期：2014年08月19日评级：□A□B□C类别：□基础知识□问题点□改善案例□专题课程内容：PP3装置隔膜计量泵有：P-102A/B、P-104A/B、P-105A/B、P-114、P-115、P-406A/B/C、P-611一、隔膜计量泵的工作原理隔膜计量泵结构图电机通过蜗轮蜗杆，带动主轴，与主轴相联的偏心机构（曲柄连杆机构）将电机的旋转运动转换成滑杆的往复运动。
当滑杆拉动膜片往后运动时，膜片与前泵头之间容积增加，产生负压，吸入管路的单向阀打开，进口管路的介质进入泵头内，当吸入冲程结束，隔膜运动瞬间停止，泵头内压力与进口管路压力平衡，吸入口单向阀复位关闭。
在排出冲程时，与滑杆连接的膜片向前运动，泵头内压力立刻升高，当泵头压力高于出口压力时，出口单向阀打开，排出介质。
当排出冲程结束时，膜片运动再次停止，泵头内压力与出口压力相等，出口单向阀复位关闭，然后进入下一个循环。
二、隔膜计量泵的特点1、属于往复型容积泵2、流量几乎不随压力增减而变化3、进出口均有单向止回阀ZSGZ-BB-4604-12.044、停/开车均可全量程精确调节流量5、通常采用耐腐材料制造6、适合长期连续使用三、隔膜计量泵的操作启动：1、确认电机送电2、检查泵的隔膜油、润滑油油位正常3、打通泵的流程，入口阀打开，出口阀关闭4、计量泵冲程调至0%，电机转速设定80%左右5、启动泵，慢慢打开泵出口阀6、逐渐调大冲程，观察流量变化是否正常7、确认泵正常运转，锁定冲程调节旋钮停止：1、计量泵冲程调至0%2、关闭出口阀3、停泵4、关闭泵入口阀培训范围:负责人确认：培训记录日期讲师受训确认2014年月日。
液压隔膜泵工作原理
液压隔膜泵工作原理液压隔膜泵是一种利用液压原理进行工作的泵，它通过压缩空气或气体，使液体在管道中产生流动，广泛应用于化工、冶金、石油、食品等行业。
下面将详细介绍液压隔膜泵的工作原理。
首先，液压隔膜泵的工作原理是基于气压和液压之间的相互作用。
当压缩空气或气体通过阀门进入泵的气室时，气室内的压力增加，使得隔膜向液体一侧运动。
隔膜的运动会导致液体被抽吸进入泵内，形成负压。
随着气室内压力的减小，液体被推入出口管道，完成一次工作循环。
其次，液压隔膜泵的工作原理还包括阀门控制。
泵体内设有进出口阀门，通过控制阀门的开闭来实现液体的吸入和排出。
当气室内的压力增加时，进口阀门关闭，同时出口阀门打开，液体被排出；当气室内的压力减小时，进口阀门打开，出口阀门关闭，液体被吸入。
阀门的合理控制是液压隔膜泵正常工作的关键。
再次，液压隔膜泵的工作原理还涉及到隔膜的材料和结构。
隔膜通常采用橡胶、氟橡胶等弹性材料制成，能够承受较大的压力并具有较好的耐腐蚀性能。
同时，隔膜的结构设计也影响着泵的工作效率和稳定性，合理的隔膜结构能够减小泵的泄漏率，提高泵的吸排液效率。
最后，液压隔膜泵的工作原理还包括液压系统的配套。
液压隔膜泵通常需要与压缩空气系统、液体储罐、管道连接等配套设备配合工作，以确保泵能够正常稳定地工作。
合理的液压系统设计能够提高泵的工作效率，减小能耗，延长设备使用寿命。
总的来说，液压隔膜泵的工作原理是基于气压和液压的相互作用，通过阀门控制、隔膜材料和结构设计以及液压系统的配套来实现液体的吸入和排出。
了解液压隔膜泵的工作原理对于正确使用和维护液压隔膜泵具有重要意义，也有助于提高生产效率，降低能耗，保障设备的安全运行。
