(新人教版)中考物理复习九年级物理15.3 串联和并联 同步练习3(含答案)-精品
15.3串联和并联
一、选择题（每
1、教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（ ）
A．一定是串联。
B．一定是并联。
C．可能是串联，也可能是并联。
D．无法判断。
２、一个开关，能同时控制三个灯泡，则这三个灯泡的连接方式为（ ）
A．一定是串联。 B．一定是并联。
C．串联或并联都可以。 D．以上都不对。
３、在如图所示的电路中，灯泡L1和L2的连接方式依次是（ ）
A．并联、并联、并联、串联。
B．串联、串联、并联、串联。
C．并联、串联、并联、串联。
D．串联、并联、并联、串联。
４、图中，每个开关控制一盏灯的正确电路是（ ）
A B C D
５、如下图所示的电路中，3个灯泡始终完好。当开关S断开时，3个灯泡都发光；当开关S闭合时（ ）
A． L1、L2、L3都不亮 B ．L1、L2、L3都亮
C．L2不亮，L1、L3亮 D ．L1、L2不亮，L3亮
６、如图所示电路，开关可以使L1、L2同时发光和熄灭的是（ ）
A、甲、丙 B、乙、丁 C、甲、丁 D、丙、丁
７、图所示电路中，灯、电动机和电铃都并联的电路图是（ ）．
二、 填空题（每空1分 共10分）
8、如图所示，当S1、S2断开时，能亮的灯是 ，它们是 联的，当S1、S2闭合时，能亮的灯是 ，它们是 联的，当S1闭合，S2断开时，能亮的灯是 。
9、在组成串联电路和并联电路的实验中，连接电路前，先要________________，电路的连接要按照________进行，连接电路时，开关要跟所控制的用电器________，且开关应该是________的，为防止因电路连错而损坏实验器材，要经________后再闭合开关进行观察．
三、简答
10、学了电路的串并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接的？”“当然是并联”小玲回答说。哪些现象能说明它们是并联的？
（举一例）；
11、马路上的路灯，傍晚时同时开亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？
四．实验
12、（探究性实验）在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是（ ）
A. 按照电路图连接电路的过程中，开关应该是断开的
B. 每处接线都必须接牢
C. 必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D. 连接完毕对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是 。
（3）在并联电路中支路开关的作用是 。
13、（验证性实验 ）如下图所示的电路中，A、B、C、D是4个接线柱，开关S是闭合的，那么：
（1）用导线将A、B连接，再将C、D连接，则灯L1和L2的连接方式是（ ）
（2）用导线将A、D连接，则灯L1和L2的连接方式是（ ） （A） 串联 （B）并联 （C）无法判断
五．经典
14、（教材中的变形题）
某传达室要求在前后门都装上开关，要求前门来人按开关、传达室电的电铃响，同时红灯也亮，后门来人按开关，电铃响同时绿灯亮，请按要求设计出电路图，并将实物连成符合要求的电路．
15、（多变
A．L1、L2、L3并联；
B．L1、L2、L3串联；
C．L1、L2串联后与L3并联；
D．L1、L3串联后与L2并联
（一变）如下图所示的各电路中，三盏灯并联的是（ ）
A B C D
（二变）如图所示，L1、L2、L3三个灯泡的连接方式是（ ）
A．三个串联。
B．三个并联。
C．L1与L3串联后再与L2并联。
D．L1与L3并联后再与L2串联。
（三变）下列图各图中是并联的是（ ）
（四变）如图所示，灯泡L1、L2属于并联接法的是 ( )
（五变）如图所示电路，要使灯A和B并联或串联，则必须接通的开关，下面说法正确的是（ ）
A．要使灯A、B并联，S1和S2闭合；
B．要使灯A、B并联，S2和S3闭合；
C．要使灯A、B串联，S1和S3闭合；
D．要使灯A、B串联，S2闭合。
参考答案
1、B
2、C
3、D
4、B
5、D
6、C
7、D
8、L1 L3 串 L2 L3 并 L3
9、画好电路图 一定顺序 串联 断开 检查连接无误
10、各用电器都能独立工作；断开电灯不影响电视机工作 。 例如 电灯烧了，不影响其他用电器工作等等。
11、马路上的路灯应该是并联的。
12、（1） C （2）控制整个电路的所有用电器 （3） 控制所在支路的用电器
13、（1）B (2) A
14、
15、A
（一变）A
（二变）B
（三变）A
（四变）C
（五变）D
人教版九年级年级物理15.3串联与并联练习含答案详细
试卷第1页，总6页 人教版九年级年级物理15.3串联与并联练习含答案详细
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯。据此判断：该冰箱内部电路最接近下图中的（ ）
A． B． C． D．
2．现代社会倡导文明出行，达瓦同学观察十字路口人行横道的红，绿交通信号灯后画出了下列所示控制红，绿灯的电路图，你认为可行的是（ ）
A．
B．
C．
D．
3．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热．下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？ 试卷第2页，总6页 A． B．
C． D．
4．某小区的门禁智能領有三种识別启动方式：人脸识别(S1)，指纹识别(S2)，密码识别(S3)，只要其中一种方式识别成功，都可以使电动机工作面打开门锁，下列电路设计符合要求的是( )
A． B． C． D．
5．某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是
A． B．
C． D．
二、多选题
6．在学校多媒体教室中，下列与物理知识有关的说法正确的是（ ） 试卷第3页，总6页 A．电脑和投影机是串联的
B．投影机的镜头是凸透镜
C．大屏幕上的彩色画面是由红、绿、蓝三种色光混合而成的
D．学生能从各个方向看清大屏幕上的画面，是因为光发生了漫反射
三、作图题
7．请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。
人教新版九年级物理全一册 15.3 串联和并联 同步练习题 含答案
人教新版九年级物理全一册 15.3 串联和并联 同步练习题 含答案
1 / 8 15.3 串联和并联
一．选择题（共8小题）
1．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
2．日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（ ）
A．一定是串联
B．一定是并联
C．可以串联，也可以是并联
D．电灯与插座应该串联，彩电与电冰箱应该并联
3．如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（ ）
A．甲、丙 B．乙、丁
C．甲、丁 D．丙、丁
4．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符号要求的是（ ）
A． B．
C． D．
5．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开人教新版九年级物理全一册 15.3 串联和并联 同步练习题
含答案
2 / 8 关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开，设计了如图所示的电路，使楼道照明变得“智能化”。符合这种“智能”要求的电路图是（
）
A． B．
C． D．
6．如图所示，R1＝R2时，电源电压不变，当开关由闭合变为断开时，电流表示数（ ）
A．不变 B．变为原来2倍
C．变为原来的 D．无法判断
7．图中四个灯泡的连接方式是（ ）
A．四灯串联
B．L1、L2、L3并联，再与L4串联
C．四灯并联
D．L2、L3、L4并联，再与L1串联
8．如图所示，要使图中电流表的示数最大，下列做法中正确的是（ ）
A．S1、S2都断开 B．S1、S2都闭合
人教版九年级物理全一册《15.3串联和并联》同步测试-带答案
第 1 页 共 9 页 人教版九年级物理全一册《15.3串联和并联》同步测试-带答案
一、填空题
1．如图所示的充电型手电筒由蓄电池，开关和三颗相同的LED灯连接而成，充电时蓄电池相当于
（选填“电源”或“用电器”）；从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是 联连接的：手电筒工作时，电源外部导线中电子 （选填“由正极到负极”或“由负极到正极”）做定向移动。
2．如图所示，要使两灯串联应闭合开关 ，闭合开关S1和S3，两灯 联；为了避免电源短路，不能闭合开关 。
3．街道上的路灯采用的连接方式是 ，家中开关与被控制的灯之间的连接方式是 。
4．小宇将手机插在插排上充电。这时手机与房间里的电脑是 （选填“串联”或“并联”）的，充电过程中，手机电池相当于充电电路中的 。
5．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2 联。如果将开关S1、S2闭合，S3断开，则灯L1、L2 联。同时闭合开关 是不允许的，因为这样可能会烧坏电源。
6．如图实物电路中，要使灯L1和L2串联，应闭合开关 ，若要使灯L1和L2并联，应只闭合开关 ；同时闭合 开关，则电源可能会被烧坏。 第 2 页 共 9 页
7．如图所示的几幅电路图，其中属于串联电路的是 ，属于并联电路 。
8．花园住宅小区的单元梯口安装了防盗门，并装有电子对讲系统。假设有客人要找502号房间的主人，他站在楼梯口按下有502的按钮，则502房间里的门铃就响了，主人在房间内接电话问清来人情况后，按下二个开关就能开启楼梯防盗门。假如防盗门的开启由电动机完成，而且电路中只有一个电源。根据
九年级物理全册15.3串联与并联同步练习含解析
15.3
1 第十五章 电流与电路
第3节 串联与并联
1。 如图所示电路开关闭合后，对此电路下列说法中错误的（ )
A .电路中的电流方向如图所示
B 。与属于并联
C .开关能控制整个电路
D .如果用导线将两端直接连起来,则发光发光
【答案】D
【解析】
解:A、电流从电源的正极流出，分别经过两个灯泡，回到电源的负极，故A正确；
B、电路中电流有两条流通路径，各个用电器之间互不影响，独立工作，两个灯泡并联，故B正确；
C、开关在干路上，控制整个电路，故C正确；
D、如果用导线将L1两端直接连起来,形成电源短路，两灯泡都不发光，故D错误．
2。 如图所示的电路连接正确的是（ ） 15.3
2 A . B .
C . D .
【 答案】A
【解析】
解：A．电流从电源正极出发依次经过一个灯泡到开关再经过另一个灯泡回到电源负极，故A正确；
B．电源没有接入电路中，故B错误；
C．闭合开关，电源被短路，会把电源烧坏，故C错误；
D．闭合开关,电源被短路，会把电源烧坏，故D错误．
3. 如图所示的电路中,开关闭合时，两个灯泡都发光的是（ )
A 。 B. 15.3
3 C. D.
【答案】C
【解析】
解:A．当开关S闭合时，两灯泡都短路路，不发光，故A错误；
B．当开关S闭合时,灯泡L1短路，不发光,故B错误；
C．当开关S闭合时，两灯泡并联，正常发光,故C正确；
D．当开关S闭合时，灯泡L1短路,不能发光，故D错误．
4。下图所示的电路图中，当开关闭合后,两盏灯并联的电路是（ ）
A。 B。 C. D.
【答案】D
【解析】
解：ABC图中闭合开关,电流只有一条路径，依次经过这两个灯,因此是串联电路,故ABC选项不符合题意；

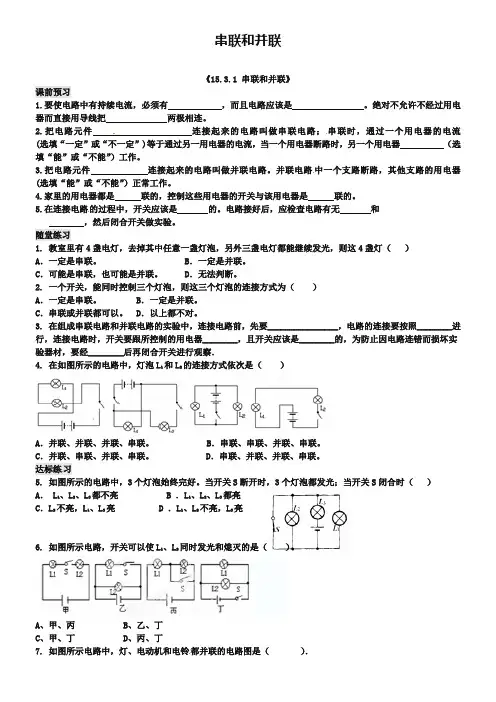

新人教版九年级物理全册：15.3《串联和并联》习题(含答案)
串联和并联
《15.3.1 串联和并联》
课前预习
1.要使电路中有持续电流，必须有 ，而且电路应该是 。绝对不允许不经过用电器而直接用导线把 两极相连。
2.把电路元件 连接起来的电路叫做串联电路；串联时，通过一个用电器的电流
(选填“一定”或“不一定”)等于通过另一用电器的电流，当一个用电器断路时，另一个用电器 （选填“能”或“不能”）工作。
3.把电路元件 连接起来的电路叫做并联电路。并联电路中一个支路断路，其他支路的用电器
(选填“能”或“不能”）正常工作。
4.家里的用电器都是 联的，控制这些用电器的开关与该用电器是 联的。
5.在连接电路的过程中，开关应该是 的。电路接好后，应检查电路有无 和
，然后闭合开关做实验。
随堂练习
1. 教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（ ）
A．一定是串联。 B．一定是并联。
C．可能是串联，也可能是并联。 D．无法判断。
2. 一个开关，能同时控制三个灯泡，则这三个灯泡的连接方式为（ ）
A．一定是串联。 B．一定是并联。
C．串联或并联都可以。 D．以上都不对。
3. 在组成串联电路和并联电路的实验中，连接电路前，先要________________，电路的连接要按照________进行，连接电路时，开关要跟所控制的用电器________，且开关应该是________的，为防止因电路连错而损坏实验器材，要经________后再闭合开关进行观察．
4. 在如图所示的电路中，灯泡L1和L2的连接方式依次是（ ）
15.3串联和并联同步练习(含答案)
- 1 - / 16
人教版初中物理九年级全册第十五章 第3节串联和并联 同步练习
一、单选题（共15题；共30分）
1、下列电路图，开关S闭合后，两个电阻串联的是（ ）
A、
B、
C、
D、
2、在部分公交车后门两侧的扶手上，各装有一个按钮开关，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车．如图所示的四个电路中符合设计要求的是：（ ）
A、
B、
C、
D、 - 2 - / 16 3、下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ）
A、厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B、马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C、楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D、一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
4、在如图所示的四个电路图中，与图所示的实物图对应的是（ ）
A、
B、
C、
D、
5、如图所示的四个电路中，闭合开关S后，两灯属于并联的是（ ）
A、
B、 - 3 - / 16 C、
D、
6、如图所示，每一盏灯的额定电压都等于电源电压，开关闭合后，两盏灯属于并联且都能正常工作的是（ ）
A、
B、
C、
D、
7、如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（ ）
A、
B、 - 4 - / 16 C、
15.3串联和并联-人教版九年级全一册物理同步练习(含答案)
15.3串联和并联
试题1:
在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（ ）
A．电阻R短路 B．电阻R断路
B． C．灯L短路 D．灯L断路
试题2:
常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A．B．
C．D．
试题3:
如图所示的实物电路，关于它的电路图画法正确的是（ ）
A． B．
C． D．
试题4:
某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）
A. B.
C. D.
试题5:
现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是（ ）
A. B.
C. D.
试题6:
如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（ ）
A. b、c间导线断路
B. 灯泡L1断路
九年级物理全册15.3串联和并联练习含解析新版新人教版
1 第3节《串联和并联》同步习题
一、单选题
1.在如图所示的电路中,开关闭合后,两个灯泡并联的电路是（）
A.B.C. D.
【答案】B
【解析】A.图中电路电流只有一条路径,是串联电路,不符合题意；
B.图中电路电流有两条路径,分别经过这两个灯,是并联电路,符合题意；
C.图中电路电流只有一条路径,是串联电路,不符合题意；
D.图中电路,开关闭合后,电源的正极和负极直接通过导线连接起来了,造成电源的短路,烧坏电源,不符合题意；
2.指纹锁是一种高科技产品,它的“钥匙”是特定人的指纹S1、磁卡S2或应急钥匙S3,三者都可以单独使电动M工作而打开门锁,下图中符合要求的电路图是（）
A. B.
C. D.
【答案】A
【解析】由题可知,三个开关都可以单独控制电动机而打开门锁,所以三个开关应并联再与电动机M串联,故A符合要求,BCD不符合要求。
2 3.家庭常用的电吹风既能吹冷风又能吹热风.下列电路中最符合电吹风工作要求的是（）
A. B. C. D.
【答案】A
【解析】根据题意,电吹风既能吹冷风又能吹热风,所以电机与电热丝应并联,且为了使电热丝不会烧坏,在其发热时,电机必须工作.
A图,干路开关S1闭合时,电机工作吹冷风,再闭合S2时,电热丝工作,吹热风,故A符合题意；
B图,S1闭合,S2断开时,电热丝单独工作,会烧坏,故B不符合题意；
C图,S1闭合时,电机与电热丝串联,当S2再闭合时,电热丝被短路,电机单独工作,但在实际电路中,很少会这样设计电路,因为S2闭合到断开两种状态时,电机的工作电压变化大,可能不会正常工作,故C不符合实际；
D图,S1闭合时,电机与电热丝串联,当S2再闭合时,电机被短路,电热丝单独工作,故D不符合题意；
故选A.
4.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作.关于冰箱里的灯和压缩机的连接方式,下列判断正确的是（ ）
15.3串联和并联同步练习-2024-2025学年人教版九年级全一册物理
试卷第1页，共6页 15.3串联和并联 同步练习
一、单选题
1．在图中的空缺处画上一个电池和两个电灯L1、L2后能成为一个完整的电路图，且电键K1只能控制L1，电键K2只能控制L2。则在空缺1、2、3处应分别画上（ ）
A．灯L1、灯L2、电池 B．电池、灯L1、灯L2
C．灯L2、灯L1、电池 D．灯L2、电池、灯L1
2．医院里的呼叫铃既可以单独呼叫护士，同时也可打开提示开关，护士站对应的床号灯将亮起，以下电路图正确的是（ ）
A． B．
C． D．
3．在如图所示的电路中，要使电阻R1、R2串联，则应该（ ）
A．电键S1、S2均闭合 B．闭合电键S2、断开电键S1
C．只要断开电键S1 D．只要断开电键S2
4．如图所示的电路在电键闭合后，则（ ） 试卷第2页，共6页
A．灯L1和灯L2都能工作
B．灯L1和灯L2都不能工作
C．灯L1不能工作，灯L2能工作
D．灯L1能工作，灯L2不能工作
5．把小灯泡L1和L2、电池组、电键及若干导线组成电路，闭合电键后发现灯泡L1发光而灯泡L2不发光，则下列判断中可能正确的是（ ）
A．灯泡L1和L2串联，灯泡L2的灯丝断了
B．灯泡L1和L2并联，灯泡L1的灯丝断了
C．灯泡L1和L2串联，灯泡L1的灯丝断了
D．灯泡L1和L2并联，灯泡L2的灯丝断了
6．电路a、b间三个用电器连接如图所示。下列判断正确的是（ ）
A．三个用电器是串联
B．三个用电器的并联
C．三个用电器既有串联也有并联
D．L1和L2及L2、L3间发生了短路，因此a、b间也是短路
7．2024浏阳市周末焰火秀于4月5日20：00在浏阳天空剧院进行，整台晚会分四个乐章，每个乐章都有精彩的文艺表演，大型焰火燃放表演。让观众眼前一亮，其中都蕴含着丰富的声学、光学知识，下列理解正确的是（ ）
A．舞台上的灯有时同时亮同时灭，是因为这些灯一定都是串联的
B．音乐中的不同乐器发声，可通过音调来区分的
人教版九年级物理全一册15.3《串联和并联》测试题(含答案)
