变速器的结构和工作原理
倒档齿轮
本讲小结
1 变速器的作用：
改变传动比、实现倒档、中断动力
手动：二轴、三轴 自动：有级、无级 3 手动变速器工作原理：输入轴、中间轴、输出轴
2 变速器分类：
4 变速器结构：变速传动机构、变速操纵机构
ቤተ መጻሕፍቲ ባይዱ
1、有级自动 变速器 2、无级自动 变速器
2、两轴变速器工作原理
动力传输： 动力从从第一轴输入， 经一对齿轮传动后直接 有第二轴输出。
1、三轴变速器工作原理
动力传输： 1、变速器一轴，动力 取自离合器； 2、中间轴，常啮合， 与一轴常转； 3、变速器二轴，通过 不同档位齿轮啮合，实 现不同档位，输出至差 速器。
综述
1 2 3 4
变速器的作用 手动变速器结构概述 变速器的类型 手动变速器的工作原理
本 讲 展 开
作用：
1、改变传动比； 2、实现倒档； 3、中断动力传递。
变速器由变速传动机构和变速操纵机构组成， 根据需要，还可以加装动力输出器。
手动变速器：
1、两轴手动 变速器 2、三轴手动 变速器
自动变速器：
变速器的基本组成和工作原理
变速器的基本组成和工作原理一、引言变速器是汽车传动系统中的重要组成部分，它具有调节和传递发动机动力的功能。
本文将从变速器的基本组成和工作原理两个方面进行探讨，以深入了解这一关键性零部件。
二、变速器的基本组成变速器的基本结构由以下几个元件组成：2.1 齿轮组齿轮组是变速器中最重要的部分，它由一系列不同尺寸和齿数的齿轮组成，通过齿轮之间的啮合传递动力。
齿轮组通常由主轴、从动轴、中间轴等组成，并配备不同大小的齿轮。
2.2 离合器离合器在变速器中起到连接和断开发动机与变速器之间的作用。
当驾驶员需要换挡时，离合器会断开发动机与变速器之间的连接，以平稳换挡。
2.3 油底壳和油泵油底壳是变速器的外壳，用于固定各个部件并容纳润滑油。
油泵则负责将润滑油从油底壳送至各个润滑点，以保证齿轮组的正常运转。
2.4 润滑系统润滑系统由滤清器、润滑油管路等组成，主要功能是过滤和提供清洁的润滑油，以减少齿轮组的磨损，延长变速器的使用寿命。
2.5 控制系统控制系统是变速器的大脑，它通过感应车速、发动机负荷等参数，实现自动变速和手动换挡。
控制系统通常由电子控制单元（ECU）、传感器等组成。
三、变速器的工作原理在了解变速器的基本组成后，我们来探讨一下变速器的工作原理。
变速器的工作原理可分为以下几个阶段：3.1 一档和倒档当汽车需要起步或倒车时，变速器处于一档或倒档。
此时，离合器发生作用，将发动机的动力传递至变速器，然后经过齿轮组的传动，实现车辆的前进或后退。
3.2 自动变速在行驶过程中，自动变速器会根据发动机负荷、车速和驾驶员需求等因素，自动调节变速器中的齿轮组。
通过改变齿轮组的组合，可使发动机在不同转速下提供最佳的动力输出。
3.3 手动换挡对于手动变速器来说，驾驶员可以在一定的转速范围内自行选择适合的挡位。
当需要换挡时，驾驶员操作离合器将发动机的动力与变速器断开，然后切换到目标挡位，再次释放离合器，实现换挡。
3.4 感应变速现代自动变速器通常配备感应器，能够根据驾驶员的驾驶习惯和路况实时调整变速器的工作状态。
手动变速器的结构和工作原理
手动变速器的结构和工作原理1. 手动变速器的基础知识手动变速器，顾名思义，就是要你亲自动手来换档的那种。
在我们日常开车的时候，听到“咔嚓”一声，正是手动变速器在工作。
你可别小看这个小装置，它可是把汽车的动力传递给车轮的关键部分。
换句话说，没有它，你的车就像没了心脏，根本无法运转。
1.1 变速器的结构手动变速器的内部结构其实挺复杂的，像是一个小型的机械王国。
首先，里面有个叫“齿轮”的东西，听起来像是在说“齿轮战”，但它们可不是打架的。
而是互相配合，通过不同的齿轮组合来实现不同的速度。
你想，想要快点儿上路，就得换到高档；如果需要爬坡，就得换到低档。
别忘了，还有离合器！它像是你的好搭档，帮你在换档时“松开”引擎和变速器之间的联系，简直就是配合默契的“金童玉女”。
1.2 工作原理手动变速器的工作原理其实很简单，就像玩“捉迷藏”。
当你踩下离合器踏板，离合器就把发动机和变速器暂时“分开”，让你可以顺利地换档。
换好档后，松开离合器，动力就会通过齿轮传递到车轮。
这样，你就可以轻松地加速，或者在红灯前优雅地停车。
想象一下，犹如一位舞者，随着音乐节奏，流畅地在舞池中旋转。
2. 手动变速器的优点手动变速器的好处可不少，首先，它让驾驶者有更强的控制感。
开着手动挡，仿佛是掌握了方向盘的魔法，完全可以根据路况和自己的感觉随意调节速度。
再加上，很多老司机都认为，手动挡比自动挡更加省油。
你换档时就像在掌握油门的精髓，避免了不必要的油耗，简直是个省钱的小妙招。
2.1 提升驾驶乐趣还有啊，开手动挡的乐趣无与伦比。
每次换档，那种成就感简直让人心潮澎湃！特别是在蜿蜒的山路上，手动挡让你享受驾驶的快感，仿佛是在进行一场赛车比赛，真是激动得不行！你可能会发现，开车不再只是个简单的代步工具，而是一种体验，一种享受。
你可以把车开得如鱼得水，心中无比畅快。
2.2 更好的机械耐用性而且，手动变速器的耐用性也相对较强，维修起来也不算复杂。
相较于自动挡，手动挡的构造相对简单，零件更容易更换，维修费用也会低一些。
变速器结构和工作原理
请在本变速器 实物图中简述 变速器换档及 动力传输过程。
（二）两轴式变速器：
1、应用：发动机前置前轮驱动（轿车） 或发动机后置后轮驱动（客车）的汽车上， 其特点是结构比较紧凑。
图9-2
两轴式变速器
桑塔纳2000变速器 五前进档和一倒档
轴上有4个花键 毂和接合套，以及相 应接合齿圈，用以变 换挡位和传递动力。
中间轴上7个齿轮均与轴固定。 倒档轴上空套一个倒挡齿轮。
传动齿轮
五挡齿轮 四挡齿轮 三挡齿轮 二挡齿轮 一挡齿轮
中间轴倒挡齿轮 倒挡齿轮
解放CA1091型汽车六挡变速器传动示意图
解放CA1091型汽车六挡变速器结构简图
三、四挡花键 二挡齿轮及 一挡挡齿轮
半
离
轴
合
变速器
器
壳体
主
减
速
器
变速器
一轴
倒档轴
二轴
57
2、 特点；
1）无中间轴,输出轴与主减速器齿轮直接相连； 2）各档只通过一对齿轮传动，因而机械效率
较高，噪声小； 3）无直接档，最高档的机械效率比直接档低。
图9-4
（桑塔纳2000 GSI330型）两轴式变速器结构图
桑塔纳变速器结构简图
五挡齿轮及接合齿圈 四挡齿轮及 接合齿圈
毂与接合三接套挡合齿齿轮接圈及合一齿、圈二及挡接花合键齿圈倒接挡合齿套轮齿及
传动齿轮及结合齿圈
毂与接合套 倒挡接合套
第一轴
第二轴
五、六挡花键 毂及结合齿圈
传动齿轮 五挡齿轮 四挡齿轮 三挡齿轮 二挡齿轮 一挡齿轮
中间轴 倒挡花键毂
自动变速器的构造和工作原理
缺点
由于液力偶合器不能改变扭矩的大小，它虽能使汽车平 稳起步、加速，减少传动系的冲击载荷，但结构复杂、成 本高、效率低，而且不能完全切断动力，必须装有离合器 才能平顺换挡，所以很少采用。
二、液力变矩器
1.液力变矩器的结构 变矩器由泵轮、涡轮和导轮三个基本元件以及外壳组成。
各工作轮用铝合金精密铸造，或用钢板冲压焊接而成。泵
液力变矩器、齿轮变速器、油泵、控制系统、手控连杆 机构、冷却系统、壳体等几个部分。
一、液力变矩器
液力变矩器位于自动变速器的最前端，安装在发动机的飞 轮上。它利用液力传动的原理，将发动机的动力传给自动 变速器的输入轴。
它具有以下作用： ①起到自动离合器的作用，传递或不传递发动机扭矩至变 速器。
②减速增扭。
能，通过导轮加在泵轮上从而增大扭矩。
泵轮与涡轮的转速差越大，扭矩增大也越快。
液力变矩器之所以能起变矩作用，就是由于结构上比液 力偶合器多了一个导轮。在自动变速器油ATF循环流动的 过程中，固定不动的导轮给涡轮一个反作用力矩，使涡轮 输出的扭矩不同于泵轮输入扭矩。
3.综合式液力变矩器
图２－6所示为一种典型 轿车用综合式液力变矩器， 它与液力变矩器的区别在 于导轮是用单向离合器与 固定的套管相连。
自动变速器的构造和工作原理
自动变速器具有
自动变速、连续变扭矩、换挡时不中断动力传递；操作轻 便、换挡平稳、过载保护；
可以减轻驾驶员的劳动强度，提高汽车行驶的机动性、 安全性和越野性。
因此，现在越来越多的轿车甚至货车都装有自动变速器。
2.1 自动变速器的总体构造
不同车型的自动变速器在结构上往往有很大的差异。但 总体来说，主要包括：
在两轮中的液压油，除了随两轮沿其轴线转动外，还在 循环圆内沿叶片作循环运动，如图２－４a所示,这两种运 动的合成形成了一条首尾相接的环形螺旋线，如图２－ ４b所示。
汽车自动变速器构造及工作原理原理演示文稿
汽车自动变速器构造及工作原理原理演示文稿汽车自动变速器是现代汽车驱动系统中的重要部件之一，它的主要作用是根据发动机转速和车辆行驶速度，合理地选择不同的齿比，以提供最佳的动力输出和燃油经济性。
本文将详细介绍汽车自动变速器的构造和工作原理，并通过演示来帮助读者更好地理解。
一、自动变速器的构造：1.液力变矩器：液力变矩器是汽车自动变速器的关键部件之一，它通过液压传动方式实现动力输出。
液力变矩器由泵轮、涡轮和导向转子三部分组成。
泵轮由发动机带动，涡轮与变速器输入轴相连，导向转子与输出轴相连。
当发动机运转时，泵轮驱动液体在涡轮中形成一个旋转的涡流，涡轮将这个旋转涡流转化为动力输出，从而驱动汽车行驶。
2.行星齿轮组：行星齿轮组是实现不同齿比选择的核心机构。
它由太阳轮、行星轮和内齿轮三部分组成。
通过改变太阳轮、行星轮和内齿轮之间的连接方式，可以实现不同的齿比。
在实际运行中，变速器会根据车速和行驶状态，自动切换不同的齿比，以实现最佳的动力输出。
3.液压操纵系统：液压操纵系统通过控制油压来实现行星齿轮组的切换。
一般来说，液压操纵系统包括离合器、制动器、却流器等部件。
离合器用于连接或断开相应的行星齿轮组，制动器用于制动相应的行星齿轮组，却流器用于控制液压系统的压力。
二、自动变速器的工作原理：1.挡位选择过程：当驾驶员选择驾驶模式（如P（停车）、R（倒车）、N（空挡）、D （驾驶）等），控制器将信号传递给液压操纵系统，液压操纵系统根据信号切换对应的行星齿轮组连接方式，确定所需齿比。
2.液力变矩器过程：当变速杆位于驾驶档位时，变速器输入轴上的齿轮开始转动，驱动液力变矩器的泵轮。
液压系统通过控制阀门和泵的转速，调节液力变矩器中的工作压力和转矩。
液力变矩器将发动机的转矩传递给变速器输出轴，驱动车辆前进。
当驾驶员加速或减速时，液压操纵系统会根据车速和发动机转速的变化，通过控制液力变矩器的油流量和压力来实现变速器齿比的自动调整。

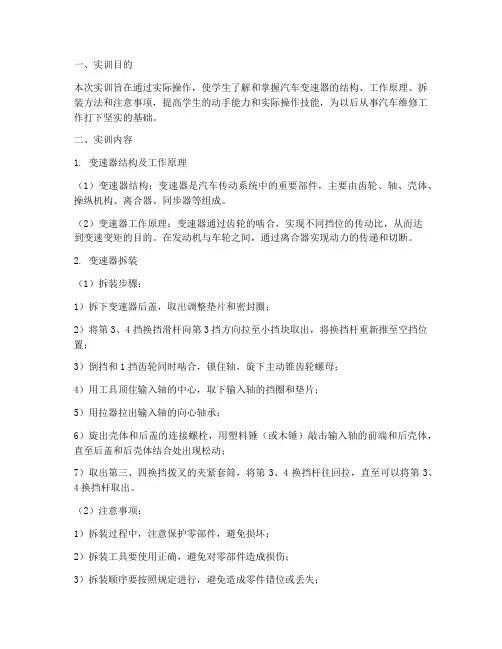

汽车构造变速器实训报告
一、实训目的本次实训旨在通过实际操作，使学生了解和掌握汽车变速器的结构、工作原理、拆装方法和注意事项，提高学生的动手能力和实际操作技能，为以后从事汽车维修工作打下坚实的基础。
二、实训内容1. 变速器结构及工作原理（1）变速器结构：变速器是汽车传动系统中的重要部件，主要由齿轮、轴、壳体、操纵机构、离合器、同步器等组成。
（2）变速器工作原理：变速器通过齿轮的啮合，实现不同挡位的传动比，从而达到变速变矩的目的。
在发动机与车轮之间，通过离合器实现动力的传递和切断。
2. 变速器拆装（1）拆装步骤：1）拆下变速器后盖，取出调整垫片和密封圈；2）将第3、4挡换挡滑杆向第3挡方向拉至小挡块取出，将换挡杆重新推至空挡位置；3）倒挡和1挡齿轮同时啮合，锁住轴，旋下主动锥齿轮螺母；4）用工具顶住输入轴的中心，取下输入轴的挡圈和垫片；5）用拉器拉出输入轴的向心轴承；6）旋出壳体和后盖的连接螺栓，用塑料锤（或木锤）敲击输入轴的前端和后壳体，直至后盖和后壳体结合处出现松动；7）取出第三、四换挡拨叉的夹紧套筒，将第3、4换挡杆往回拉，直至可以将第3、4换挡杆取出。
（2）注意事项：1）拆装过程中，注意保护零部件，避免损坏；2）拆装工具要使用正确，避免对零部件造成损伤；3）拆装顺序要按照规定进行，避免造成零件错位或丢失；4）注意安全操作，防止发生意外事故。
3. 变速器清洗与装配（1）清洗：将拆下的零部件放入清洗液中，用毛刷或压缩空气进行清洗，确保零部件表面无油污、灰尘等杂质。
（2）装配：按照拆装顺序，将清洗干净的零部件重新组装，注意装配顺序和配合关系。
4. 变速器性能检测（1）检查齿轮啮合情况：观察齿轮啮合面是否有磨损、损坏等情况；（2）检查轴承间隙：使用塞尺测量轴承间隙，确保符合技术要求；（3）检查离合器：检查离合器分离和结合是否顺畅，是否存在打滑、抖动等现象；（4）检查同步器：检查同步器工作是否正常，是否存在打滑、卡滞等现象。
自动变速器的结构和工作原理
自动变速器的结构和工作原理一、结构自动变速器是一种用于汽车的传动装置，主要作用是根据车辆的速度和负载条件，自动调整发动机输出的扭矩和转速，以提供最佳的动力传递和燃油经济性。
它由多个部件组成，包括液力变矩器、行星齿轮组、离合器、制动器、齿轮轴和控制单元等。
1. 液力变矩器：液力变矩器是自动变速器的核心部件之一，它通过液体的动力传递来实现发动机与变速器之间的连接。
液力变矩器由泵轮、涡轮和导向叶片组成，当发动机转速增加时，泵轮产生液压力，驱动涡轮转动，从而传递动力。
2. 行星齿轮组：行星齿轮组是自动变速器的主要传动装置，由太阳轮、行星轮和环形轮组成。
通过不同组合的行星轮与太阳轮、环形轮的连接，可以实现不同的传动比，从而实现不同的挡位。
3. 离合器：离合器用于连接或断开发动机与变速器之间的动力传递。
自动变速器通常配备多个离合器，通过控制离合器的开合状态，可以实现不同挡位的切换。
4. 制动器：制动器用于停止或限制齿轮轴的旋转，从而实现换挡过程中的顺畅切换。
制动器通常由摩擦片和压力装置组成，通过控制制动器的压力来实现制动效果。
5. 齿轮轴：齿轮轴是连接各个齿轮的轴，它们通过齿轮的啮合来实现动力传递。
6. 控制单元：控制单元是自动变速器的大脑，它通过传感器监测车辆的速度、负载和驾驶者的需求，然后根据预设的程序来控制变速器的工作状态，实现自动换挡。
二、工作原理自动变速器的工作原理可以简单概括为以下几个步骤：1. 液力传递：当发动机启动后，液力变矩器开始工作，通过液体的动力传递将发动机的转动力传递给变速器，实现动力输出。
2. 换挡控制：控制单元通过传感器监测车辆的速度和负载情况，根据预设的程序来判断何时需要进行换挡操作。
当需要换挡时，控制单元会发送信号给相应的离合器和制动器，实现齿轮的切换。
3. 离合器操作：当换挡信号发出后，控制单元会控制相应的离合器断开或连接，断开离合器时，发动机的动力不再传递给变速器，连接离合器时，发动机的动力重新传递给变速器。
变速器的结构和工作原理
变速器的结构和工作原理变速器是一种通过改变汽车发动机输出的转速和扭矩的装置，以适应不同的行驶条件和速度要求。
它由多个齿轮和相关的传动机构组成，可以根据驾驶员的需要进行手动或自动变速。
下面将详细介绍变速器的结构和工作原理。
一、变速器的结构1.齿轮系统：变速器的核心部分是齿轮系统，齿轮有不同的大小和齿数，通过啮合组成不同的传动比。
一般来说，变速器包括主动齿轮和被动齿轮，主动齿轮由发动机提供动力，被动齿轮驱动车轮。
2.副离合器：变速器还有一个重要的部件是副离合器，用于传递发动机动力到变速器，并控制传动过程中的断开和连接。
副离合器由离合器主轴、离合器闸片和压盘等部件组成。
3.换挡机构：变速器还包括一个换挡机构，用于选择不同的齿轮组合。
换挡机构通常由换挡杆（或电子控制开关）、换挡叉和同步器等部件组成。
4.控制系统：现代汽车中的变速器还配备了先进的控制系统，用于监测车速、发动机转速和驾驶员的输入，并根据这些信息来实现自动变速。
二、变速器的工作原理变速器的工作原理是通过不同传动比的齿轮组合来改变驱动轮的转速和扭矩。
下面是变速器的基本工作原理：1.一档：当汽车起步时，发动机提供的扭矩较大，需要一个高传动比来转动车轮。
此时，变速器将发动机输出的扭矩通过多个齿轮的组合传递给驱动轮，以提供足够的牵引力。
2.二档：当车速逐渐增加时，发动机的转速也相应增加，此时需要一个适中的传动比来平衡驱动力和燃油经济性。
变速器会通过换挡机构切换到二档，并调整传动比，以满足要求。
3.高速档：当汽车在高速行驶时，发动机转速较高，此时需要一个较低的传动比来降低发动机负荷和油耗。
变速器会根据车速和转速的变化自动调整到相应的高速挡。
需要注意的是，自动变速器在车速和转速的变化过程中会根据控制系统的指令自动切换档位，而手动变速器则需要驾驶员手动操作换挡杆。
此外，变速器还配备了离合器机构，用于在换挡时断开与发动机的连接，以实现平稳的换挡。
离合器主要由离合器主轴、离合器衬片和压盘等部件组成，当驾驶员踩下离合器踏板时，离合器才能断开，并允许换挡。
丰田A341E自动变速器的结构与工作原理
丰田A341E自动变速器的结构与工作原理一、结构1.液力变矩器液力变矩器是自动变速器的核心部件，起到传递和变换动力的作用。
它由泵轮、涡轮和锁定离合器组成。
泵轮和涡轮之间通过流体传动液相连接，液体的流动由泵轮的运动产生。
当引擎运转时，通过液力变矩器，引擎的动力传给变速器。
2.齿轮传动装置齿轮传动装置位于液力变矩器的输出轴上，作用是通过不同大小的齿轮组合，实现不同档位的传动比例。
A341E变速器采用了行星齿轮传动系统，由太阳轮、行星轮和环行星轮组成。
不同组合的行星组件可以实现不同的传动比例，从而实现不同的车速和扭矩输出。
3.控制系统A341E变速器配备了电控系统，通过控制电磁阀和液压控制单元来实现变速器的切换和控制。
通过传感器，电控系统可以检测到车速、引擎转速、油压等信息，并根据算法进行判断和控制。
控制系统还可以通过车辆控制单元（ECU）与其他系统进行通信，如制动系统、巡航控制等。
4.润滑系统润滑系统为A341E变速器提供必要的润滑和冷却。
变速器中的油泵将油液从油底壳吸入，并通过油管送到各个部件进行润滑，然后通过散热器冷却，再回流到油底壳。
二、工作原理A341E变速器的工作原理可以分为四个阶段：停车挡(N)、倒车挡(R)、驱动挡(D)和低速挡(L)。
1.停车挡(N)车辆在停车状态下，变速器悬起，离合器和锁定离合器解除，通过变矩器传递动力。
2.倒车挡(R)将挡位选择杆拨到倒车位，悬起离合器和驻车锁，通过液力变矩器实现倒车。
3.驱动挡(D)将挡位选择杆拨到驱动位，离合器关闭，并通过控制系统进行换挡。
根据车速、油门开度、车辆负载等信息，控制系统判断档位，通过电磁阀控制换挡时切断和接通离合器、锁定离合器。
4.低速挡(L)将挡位选择杆拨到低速位，主要用于越野、下坡等特殊路况下的驾驶。
低速挡通过改变变矩器的传动比例，提供较大的扭矩输出。
在工作过程中，控制系统会根据不同的驾驶情况进行实时调整，以保证汽车的稳定性和舒适性。
变速器的结构组成及工作原理详解
变速器的结构组成及工作原理详解变速器作为汽车传动系统中至关重要的部件，起到了调整发动机输出转速与车轮转速匹配的作用。
它由多个组成部分组合而成，下面将详细解析变速器的结构组成及工作原理。
一、总体结构变速器一般由变速器壳体、轴承、齿轮、离合器、制动器等组成。
变速器壳体是变速器的外部壳体，起到固定变速器内部零部件的作用。
轴承则负责支撑转动部件，使其能够稳定旋转。
齿轮是变速器的核心部件，起到传动转矩和变速的作用。
离合器用于实现发动机与变速器之间的分离与合并，而制动器则是用来制动齿轮以达到变速目的。
二、主要部件及作用1. 输入轴和输出轴输入轴是连接发动机与变速器的轴，它主要负责将发动机的动力传递给变速器。
而输出轴则负责将变速器输出的转矩传递给车辆的传动系统。
2. 齿轮齿轮是变速器的核心部件，它们通过啮合来实现不同的变速比。
根据结构和种类的不同，齿轮可以分为主动齿轮和被动齿轮。
主动齿轮传递动力，被动齿轮则接受动力。
3. 离合器离合器用于控制发动机与变速器之间的连接与断开，实现换挡时的平稳过渡。
在离合器的作用下，发动机的转动可以传递给齿轮组，从而实现车速的变化。
4. 制动器制动器主要用于固定某个齿轮或某组齿轮，使其不转动，从而实现换挡时的停止或减速。
制动器可以通过方法的方式来实现制动。
三、工作原理变速器的工作原理主要通过齿轮的啮合与变速比的改变来实现。
当离合器分离时，发动机的转动不会传递到变速器的齿轮上，此时变速器处于空挡状态。
当离合器连接时，发动机的动力会传递到变速器的输入轴上，并通过齿轮传递给输出轴，实现车辆的前进。
变速器通过更改输入轴和输出轴间的齿轮组合，实现不同转速和扭矩的传递，从而实现变速。
总的来说，变速器的结构组成包括变速器壳体、轴承、齿轮、离合器和制动器等。
它们的协同工作使得发动机的动力能够根据所需的速度和扭矩传递给车轮，实现车辆的平稳行驶。
通过掌握变速器的结构和工作原理，我们可以更好地理解汽车传动系统的运行机制。
